Заземление: как правильно выполнить и обеспечить безопасность в частном доме, даче и гараже, схемы и контур заземления своими руками для напряжения 380В

Эта статья поможет вам понять, как правильно сделать заземление для частного дома, дачи и гаража. Вы найдете схемы заземления, описания и инструкции по созданию контура заземления своими руками на напряжение 380В. Если вы хотите узнать, как сделать заземление правильно, этот материал для вас.

Как правильно сделать заземление своими руками — правильно делаем в частном доме, как сделать контур заземления, схемы

При строительстве собственного дома важно позаботиться о безопасности его жильцов. И важнейшую роль в этом играет именно заземление участка.

Поскольку удар током крайне опасен. Это может стать причиной не только получения травмы, но даже смерти. Поэтому вопросу об организации заземления на участке следует уделить должное внимание.

Содержание

  1. Зачем нужно заземление в частном доме
    1. Нормы заземления
    2. Основные требования к сопротивлению контура заземления
  2. Традиционные способы строительства заземляющих устройств
  3. Современные способы заземления
  4. Необходимые инструменты и материалы
  5. Принцип работы заземляющего устройства
  6. Делаем правильное заземление в частном доме
    1. Разрабатываем схему: линейная, или замкнутая (в виде треугольника)
    2. Устройство контура заземления
    3. Монтажные работы
    4. Контрольная проверка
  7. Дополнительные требования к заземляющему устройству
  8. Фото и схемы заземления в частном доме

Зачем нужно заземление в частном доме

Абсолютно любая металлическая поверхность потенциально опасна, если она не была заранее заземлена. Именно по этой причине уже на этапе строительства дома обязательно разрабатывают схему электрической проводки.

На этом же этапе рассматривается и вопрос организации правильного заземления. Поскольку заземление тоже является частью данной схемы.

К сожалению, сегодня все чаще владельцы участков отказываются от организации заземления, поскольку банально считают его ненужным. Вот только это серьезное заблуждение.

Конечно, утюг и чайник будут успешно функционировать даже в том случае, если не было сделано заземление. Однако, если, например, протечет стиральная машинка, то велика вероятность того, что человека ударит током.

Ведь из-за утечки воды напряжение появится непосредственно на самом корпусе прибора. И при соприкосновении с ним человека ударит током.

Допускать подобного нельзя ни в коем случае. Ведь травма может быть достаточно серьезной. И поэтому нужно делать заземление участка в обязательном порядке.

Нормы заземления

Первое, что нужно запомнить, это важность правильного проведения расчетов. Нужно определить, какая величина контура заземления будет оптимальной в конкретном случае.

Ведь в том случае, если расчеты будут выполнены неправильно, то заземление попросту не будет работать правильно. Следовательно, оно окажется попросту бесполезным.

Теперь переходим к конкретным величинам. Согласно общепринятым нормам, общее сопротивление контура заземления не должно быть выше, чем 4 Ом. Это в том случае, если организовывается заземление для жилого здания.

Обратите внимание! Величина сопротивления имеет некоторую зависимость от напряжения. И чем ниже само сопротивление, тем ниже будет уровень напряжения, возникающего на поверхности приборов внутри дома.

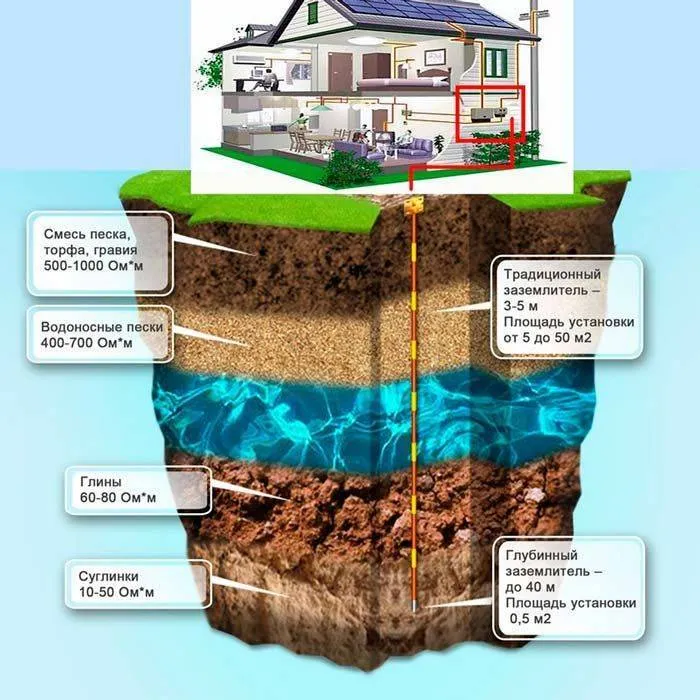

Необходимо также учитывать и сопротивление грунта. Чем оно ниже, тем более эффективным окажется заземление. Чтобы определить сопротивление разных типов грунтов, нужно ознакомиться с общей таблицей.

Основные требования к сопротивлению контура заземления

Чтобы заземление работало правильно и действительно приносило пользу, нужно помнить об одной детали. Существует ряд требований, которые эксперты предъявляют к сопротивлению контура заземления:

  1. Штыри, которые используются для заземления, должны быть забиты на величину от 60 до 100 сантиметров. То есть, они должны находиться ниже глубины промерзания, чтобы нормально функционировать.

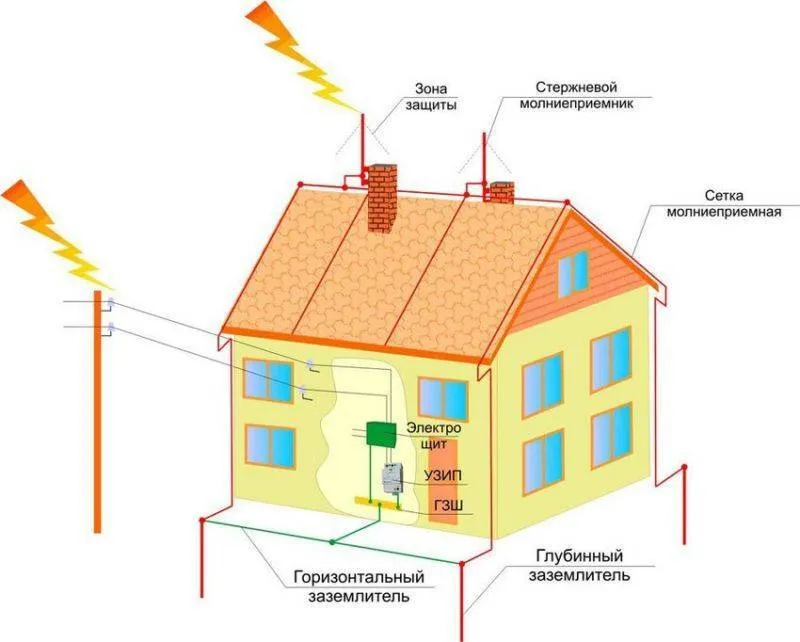

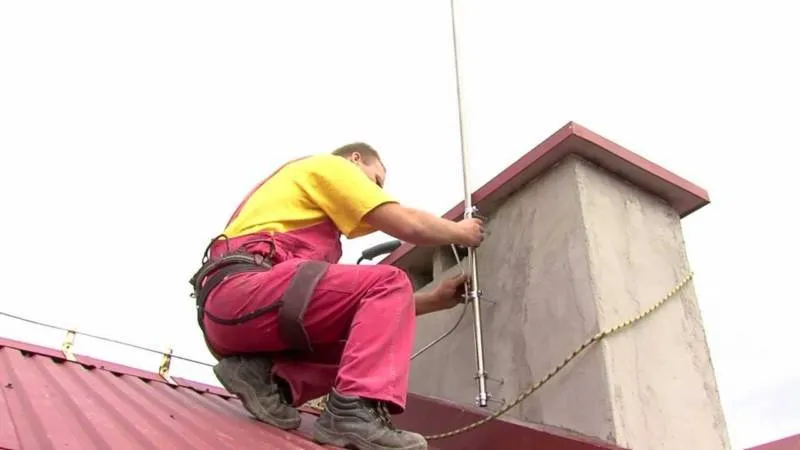

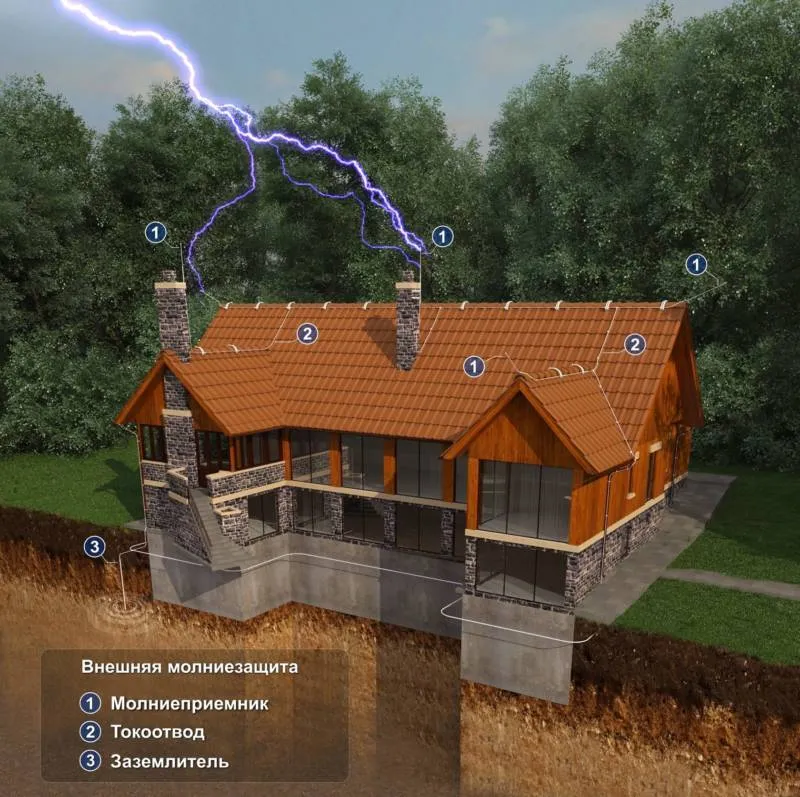

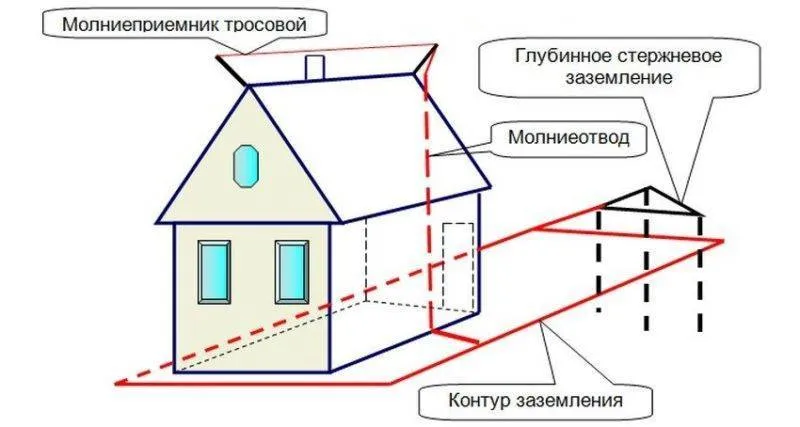

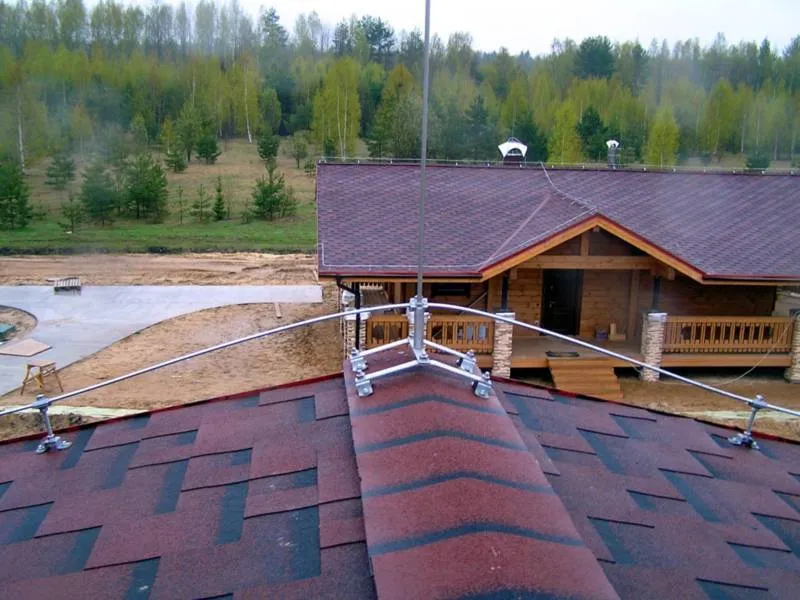

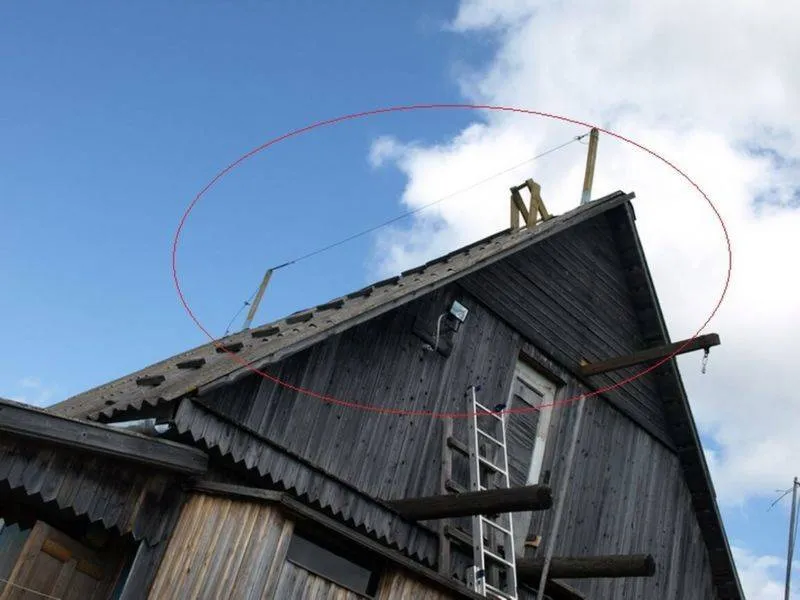

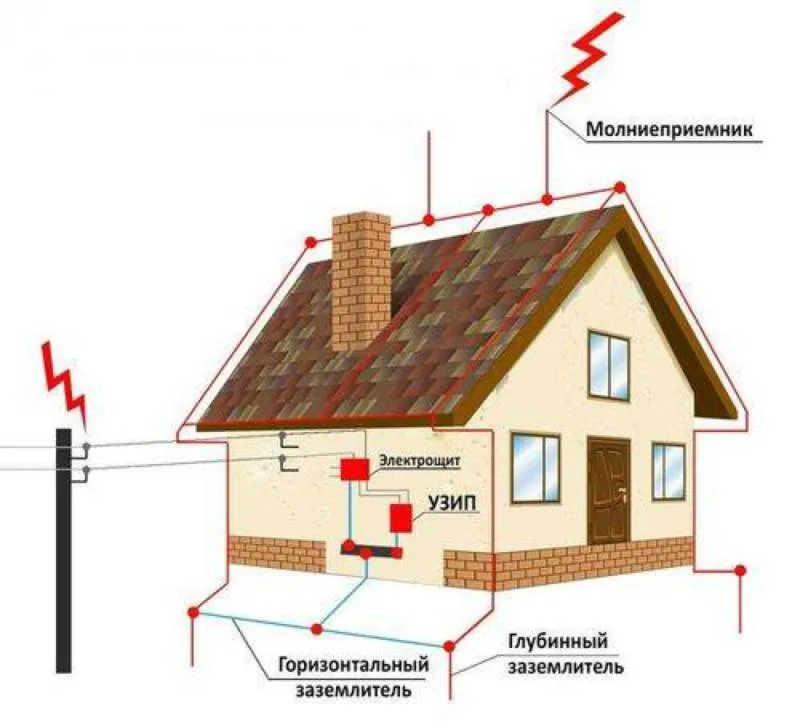

  2. В том случае, если дом оснащен защитой от молний, то ее обязательно необходимо соединить с заземлением.

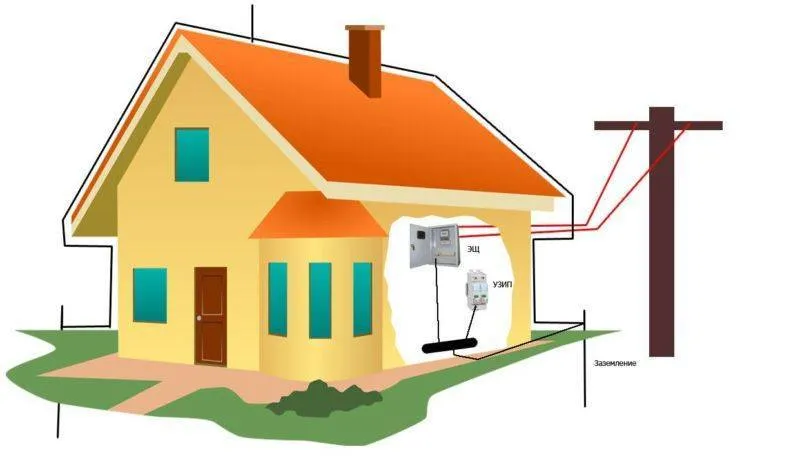

  3. На вводе в щиток обязательно нужно устанавливать УЗИП. Так принято называть устройство, которое обеспечивает защиту от импульсных перенапряжений.

Если данные требования будут соблюдены, тогда никаких проблем с эксплуатацией не возникнет.

Традиционные способы строительства заземляющих устройств

Для того чтобы выполнить строительство устройств для заземления стандартным способом, нужно использовать вертикальные электроды. От использования горизонтальных электродов придется отказаться.

Подобное обусловлено тем, что установить их на нужную глубину довольно сложно. А если уровень заглубления будет недостаточным, то уровень их сопротивления значительно увеличится. Это совершенно недопустимо.

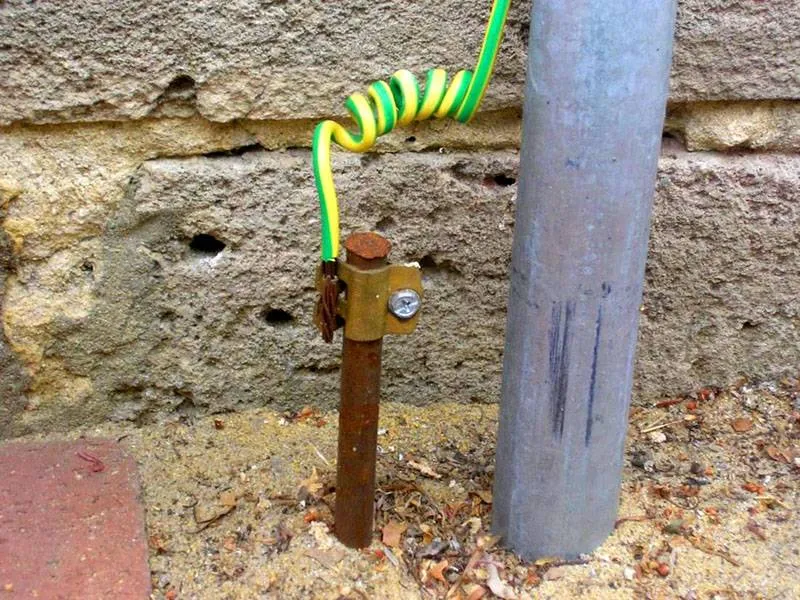

Выбор вертикальных электродов довольно разнообразен. Ведь можно использовать не только стандартные трубы и штыри, изготовленные из стали.

В роли заземляющих устройств можно использовать также и уголки и стержни. Длина данных материалов должна быть равно одному метру. Допустимо, чтобы прокатная продукция была и более короткой.

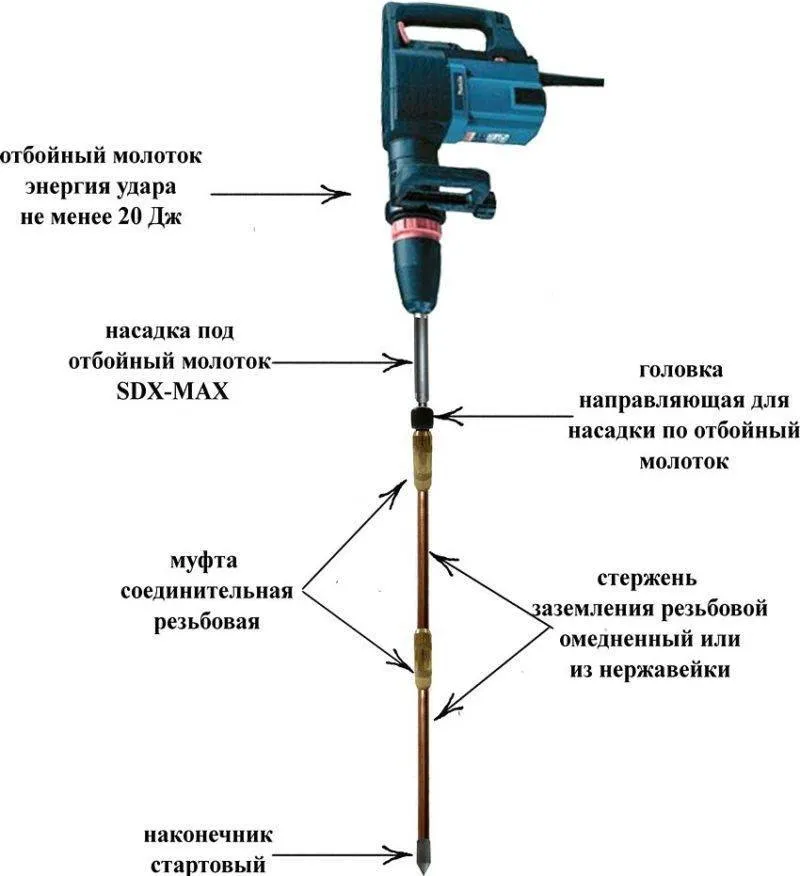

Современные способы заземления

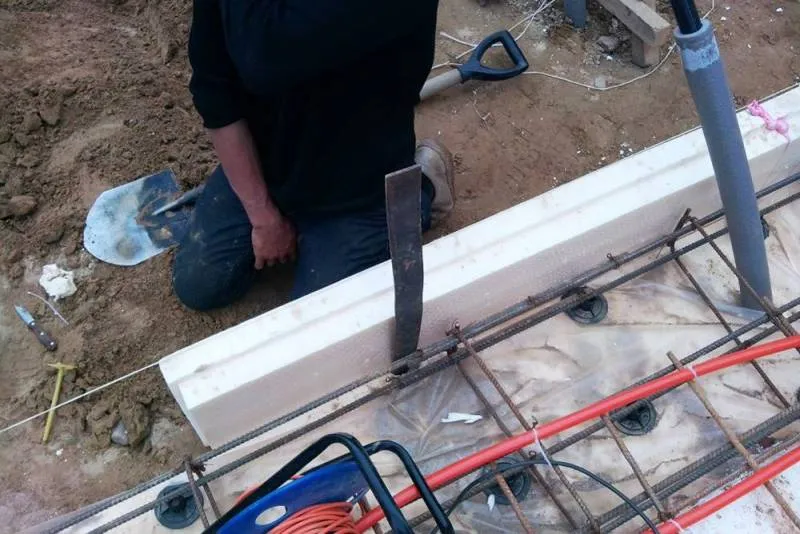

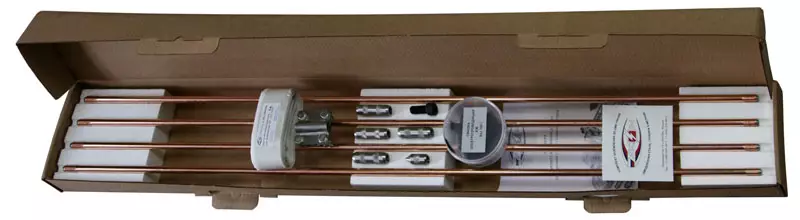

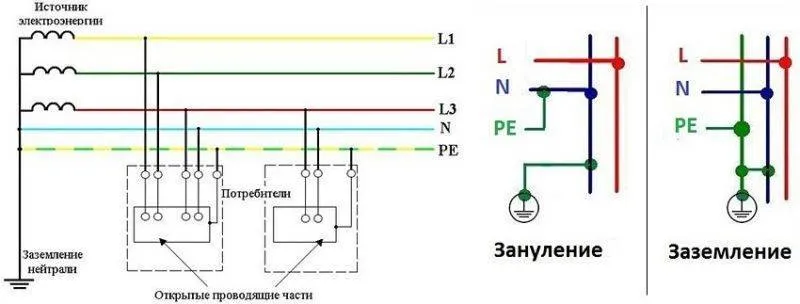

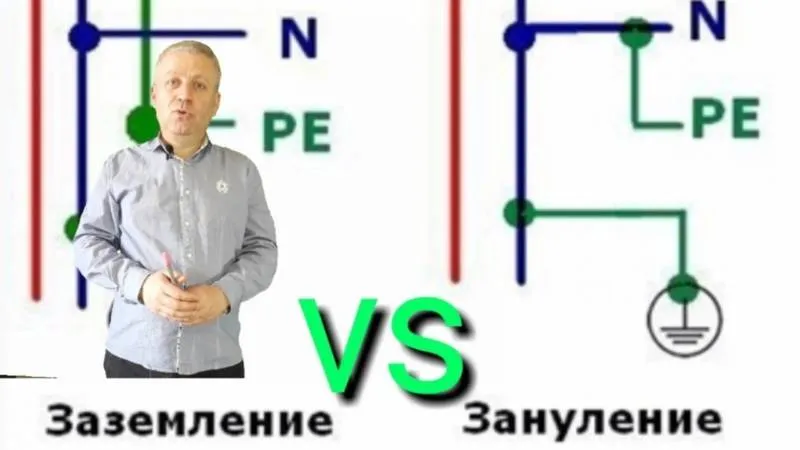

Сегодня очень часто использует такой метод заземления, которое принято называть занулением. Основная особенность данного способа заключается в том, чтобы попросту обезвредить те приборы, которые могут представлять собой опасность для человека.

Следовательно, данный метод предполагает соединение тех элементов, которые проводят ток, с нейтральным участком. Обязательным условием является то, что этот нейтральный участок в обязательном порядке должен быть глухозаземленным.

Основным отличием от стандартного заземления является то, что проблемный элемент отключается от электрической сети. И поэтому к нему прекращается подача тока.

Но обычно данный способ используют именно для защиты многоквартирных домов. Для частных домов его не используют, поскольку это необходимо для сохранения безопасности.

Необходимые инструменты и материалы

Чтобы выполнить работу самостоятельно, следует заранее подготовить все инструменты и материалы. Поэтому нужно позаботиться о том, чтобы под рукой были:

  • сварочный аппарат, с помощью которого будут соединены металлические части конструкции;
  • болгарка, которая будет использоваться для разрезания всех элементов, чтобы получить нужную длину;
  • лопата для того чтобы выкопать яму;
  • кувалда, которая понадобится для забивания элементов.

Разумеется, нельзя забывать и о подготовке контура заземления. Важно, чтобы он идеально подходил для типа грунта на участке. Поэтому следует заранее ознакомиться с соответствующей таблицей.

Принцип работы заземляющего устройства

Далеко не каждый человек понимает, как именно работает заземляющее устройство. На самом деле принцип их работы довольно прост.

И он базируется на разнице потенциалов между грунтом и приводящим участком. Именно по этой причине важнейшим требованием является использование такого провода, который отличается меньшим сопротивлением.

С помощью этого провода соединяются все металлические элементы с грунтом. И если произойдет авария в результате нарушения изоляции, то ток просто уйдет в земле. А двигаться ток будет по проводу.

Делаем правильное заземление в частном доме

Теперь, когда не осталось никаких сомнений в том, что заземление участка является обязательным, можно приступать к работе. Но при этом следует помнить о том, что все работы должны выполняться правильно.

Иначе никакого прока в таком заземление не будет. Попробуем разобрать каждый этап отдельно. Это поможет сэкономить время для работы.

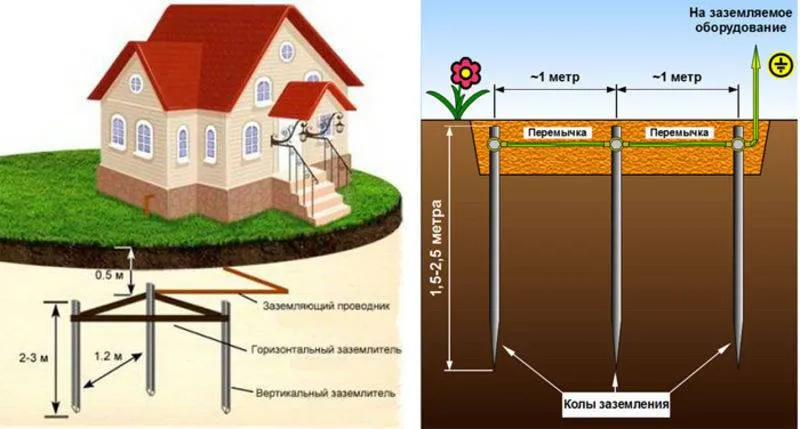

Разрабатываем схему: линейная, или замкнутая (в виде треугольника)

На начальном этапе работ следует сначала разработать схему заземления. Существует наиболее популярные схемы:

  • замкнутая схема отличается более надежным функционированием. Ведь система продолжит работать даже в том случае, если перемычка, которую устанавливают между штырями, окажется выведена из строя;
  • линейная система предполагает последовательное расположение всех штырей. Более того, вся линия должна быть последовательно соединена. Недостатком такой схемы можно считать то, что при повреждении одного элемента цепи из строя выходят все.

Ввиду этого опытные электрики настаивают на том, что целесообразнее использовать именно замкнутую схему. Поскольку сложность монтажных работ остается та же, а вот уровень эффективности более высокий.

Устройство контура заземления

Всего систем заземления в частном доме должно быть три. Однако, в последние годы все более популярным становится использование системы, которая отличается иной маркировкой – TN-5.

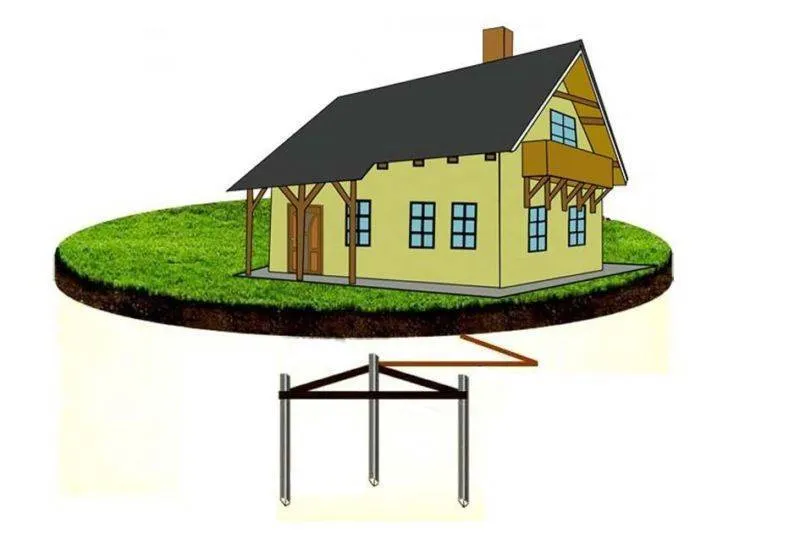

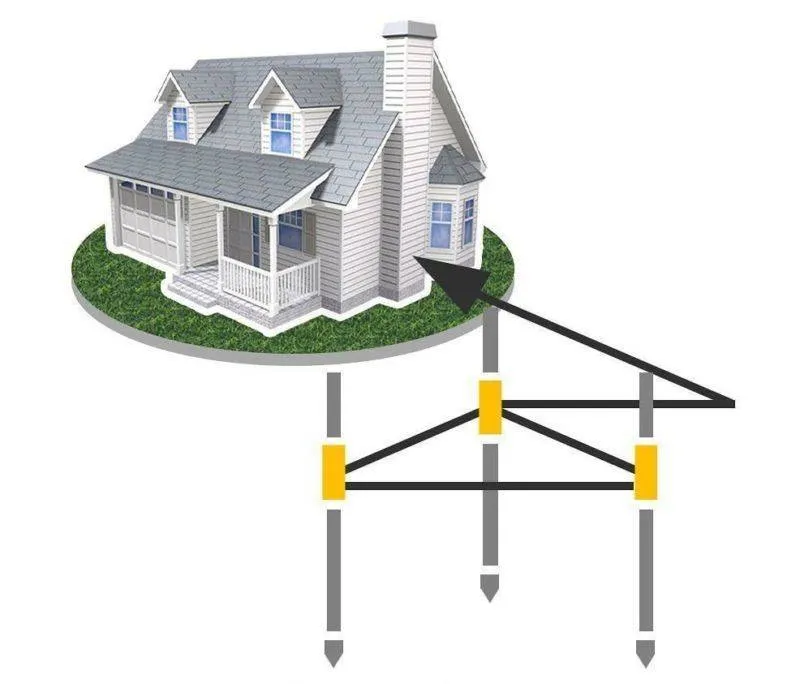

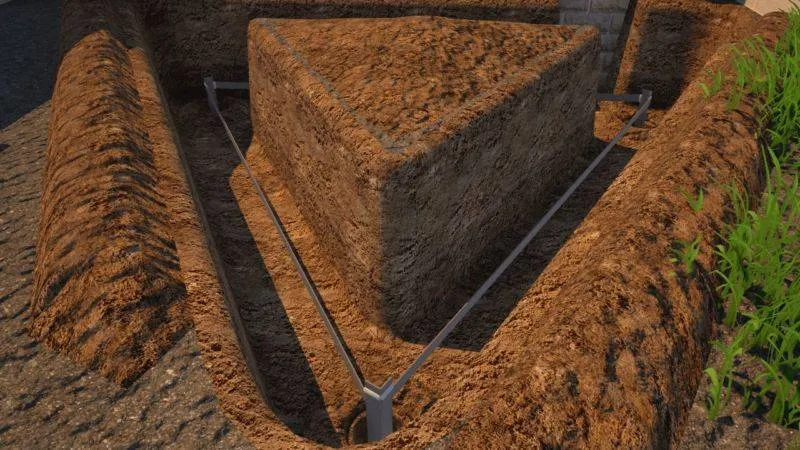

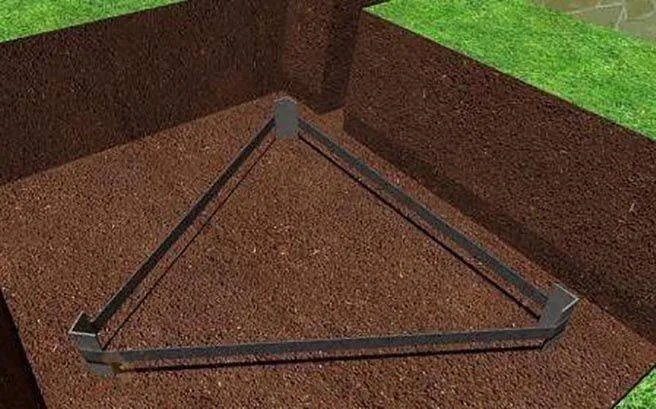

Форма контура заземления должна быть такой же, как у обычного треугольника. И при этом составит контур из заземлителей, которые должны быть вертикальными, и электродов.

Обратите внимание! Электроды в обязательном порядке используют исключительно горизонтальные. И располагают их на той глубине, которая будет гарантировать правильную работу системы.

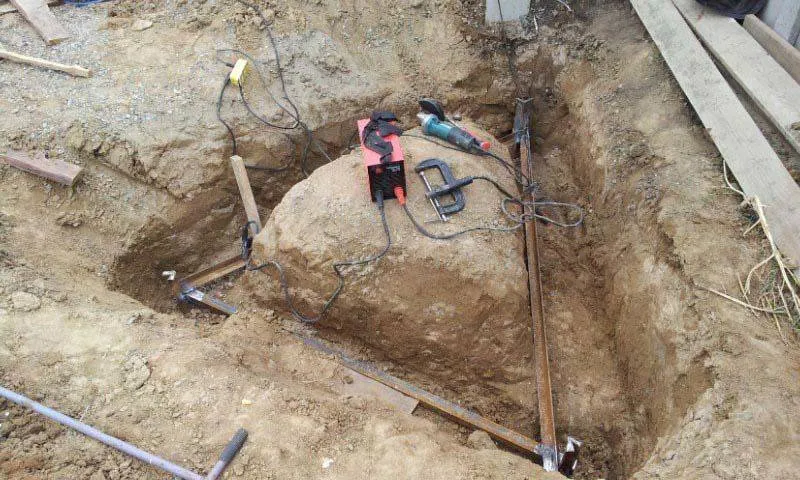

Монтажные работы

Это основная часть работы. И к ее выполнению необходимо отнестись со всей серьезностью. Ведь переделывать заземление – это более трудоемкий процесс. Поэтому нужно сделать все правильно с первого раза:

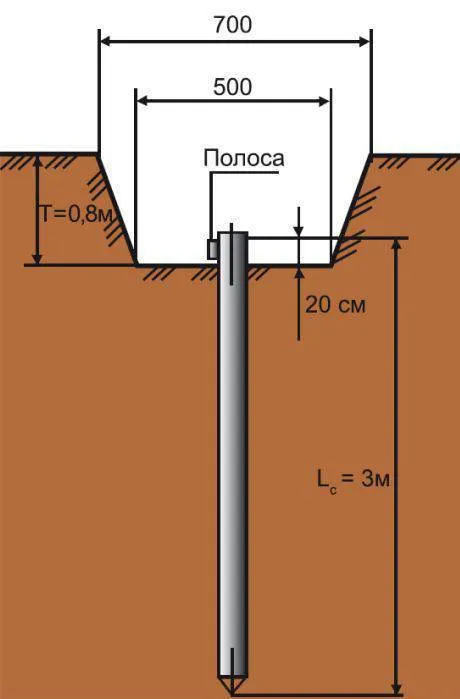

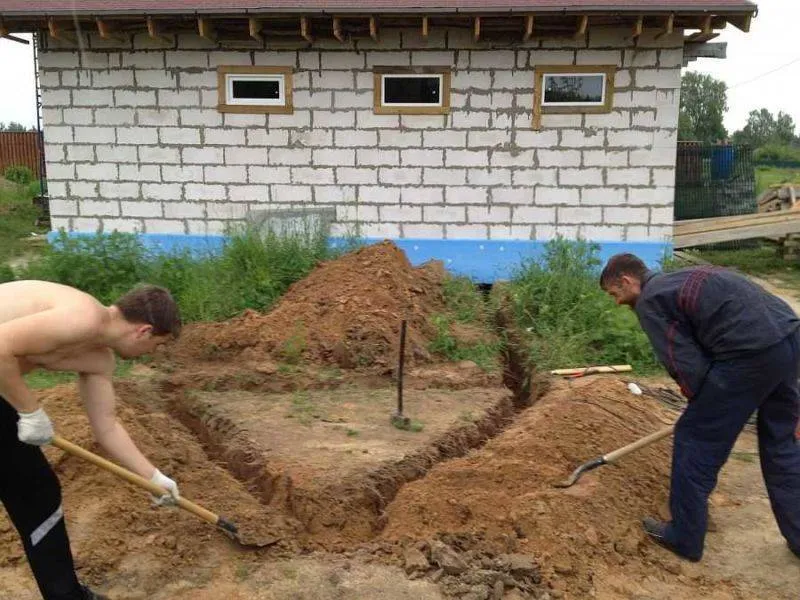

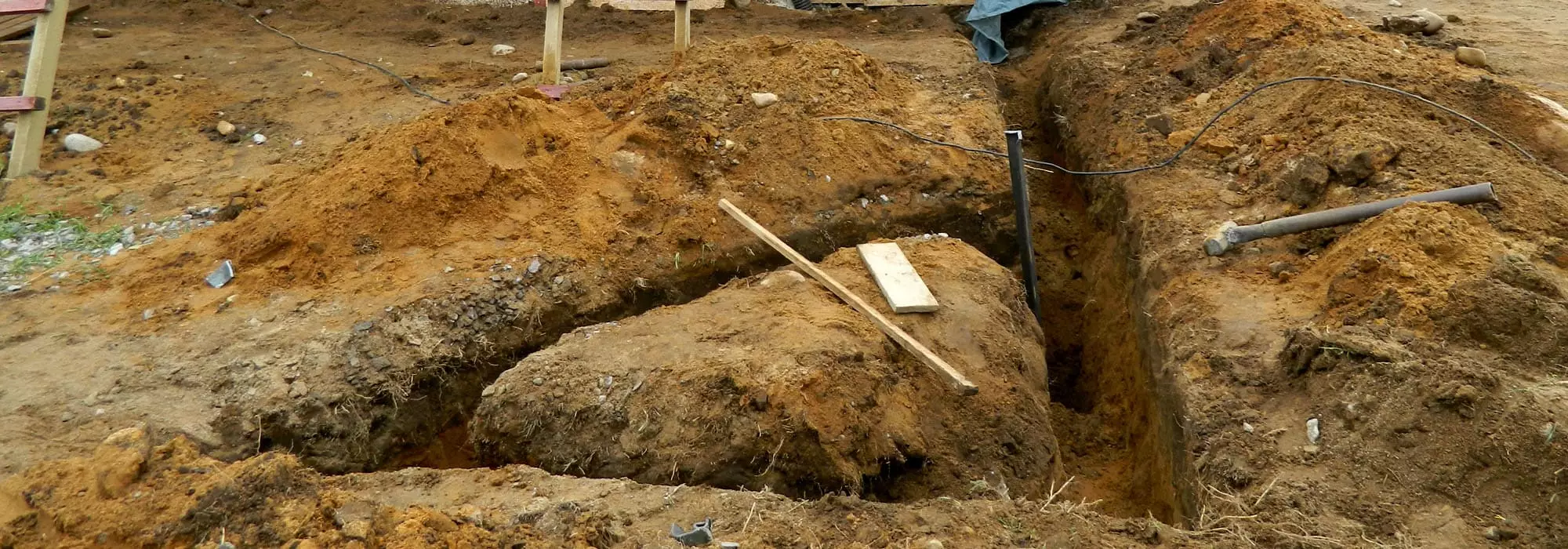

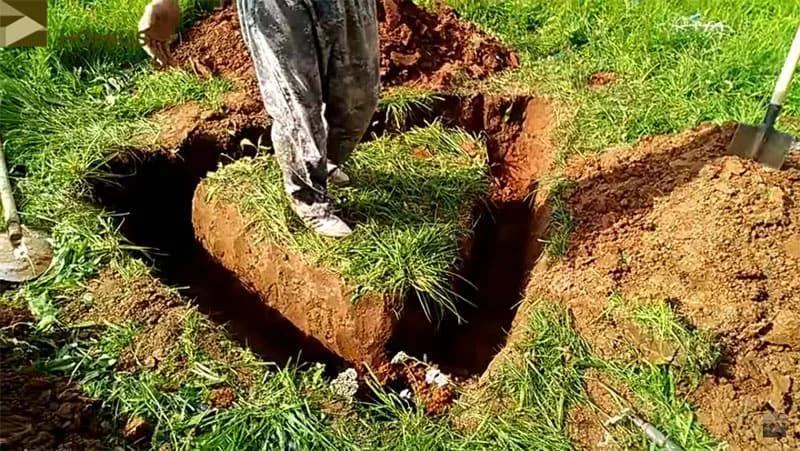

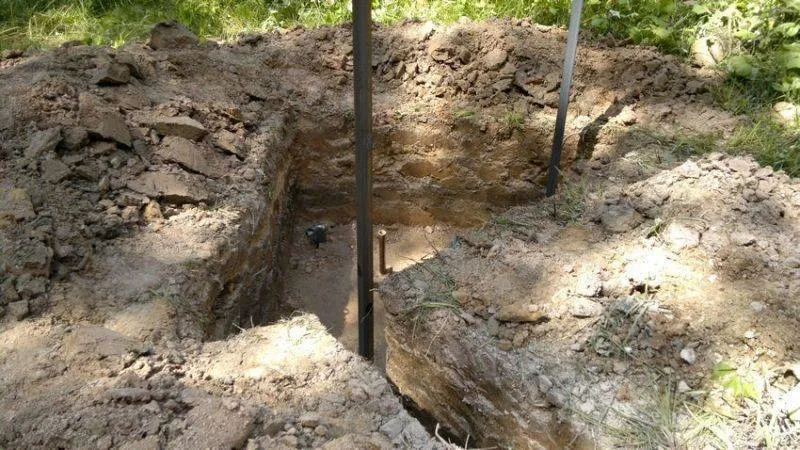

  1. Подготавливаем траншею глубиной не менее три метра в обе стороны для заземляющего контура.

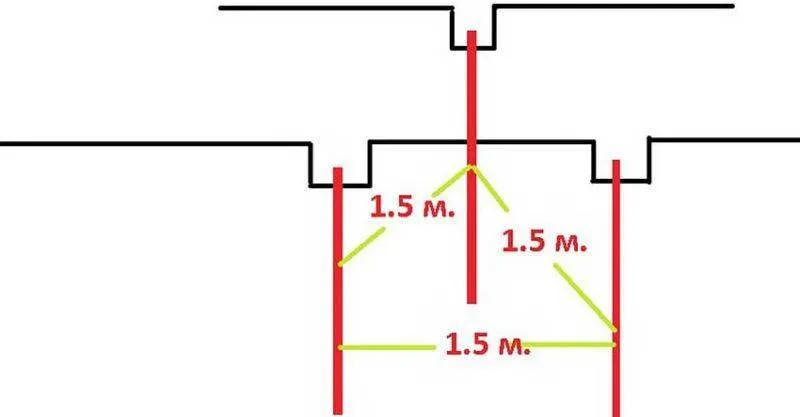

  2. В каждом углу треугольника заранее делаем по 1-й скважине. Оптимальная глубина скважины равняется 50 см.
  3. Помещаем проводник тока внутрь подготовленной заранее скважины.
  4. Засыпаем скважину глиноземом.

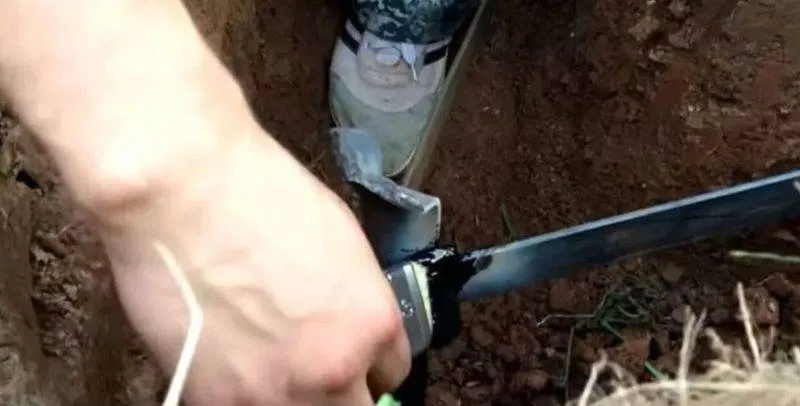

  5. Соединяем проводники с шинами.
  6. Окрашиваем соединительные швы.

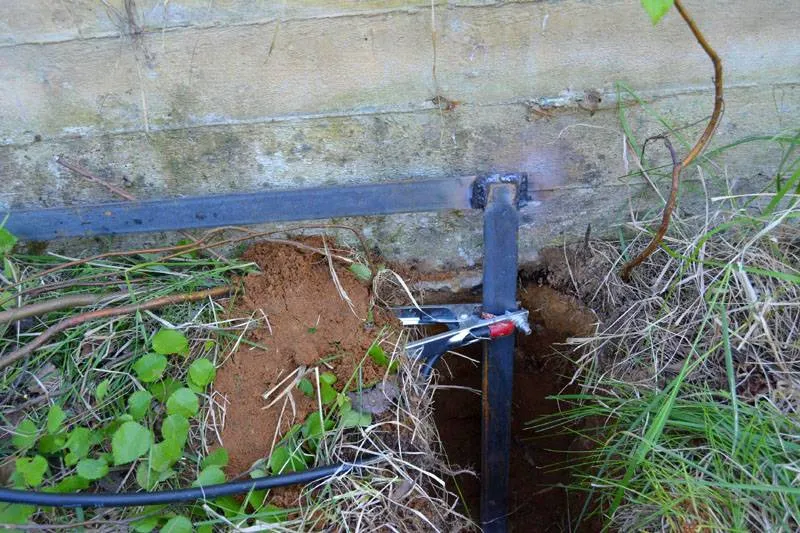

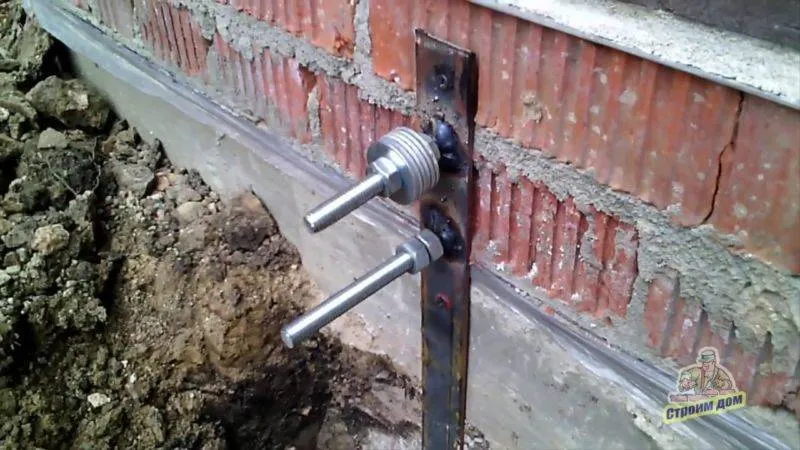

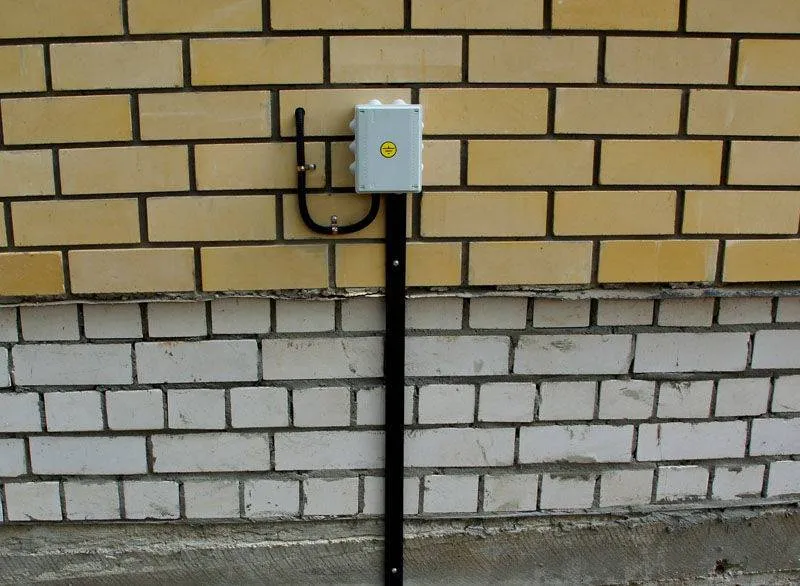

  7. С помощью сварочного аппарата привариваем заземляющую шину в непосредственной близости к дому.
  8. Делаем 2 отверстия в верхней части шины.

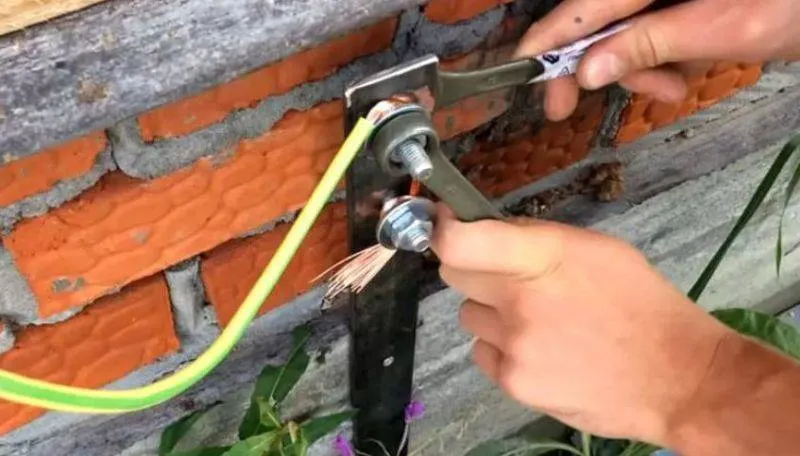

  9. После закрепления отверстий с помощью болтов прикрепляем к ним заземляющий кабель.
  10. Окрашиваем ту часть шины, которая располагается непосредственно над землей.
  11. Закрываем болты. Проверяем надежность крепления.

На этом монтажные работы заканчиваются.

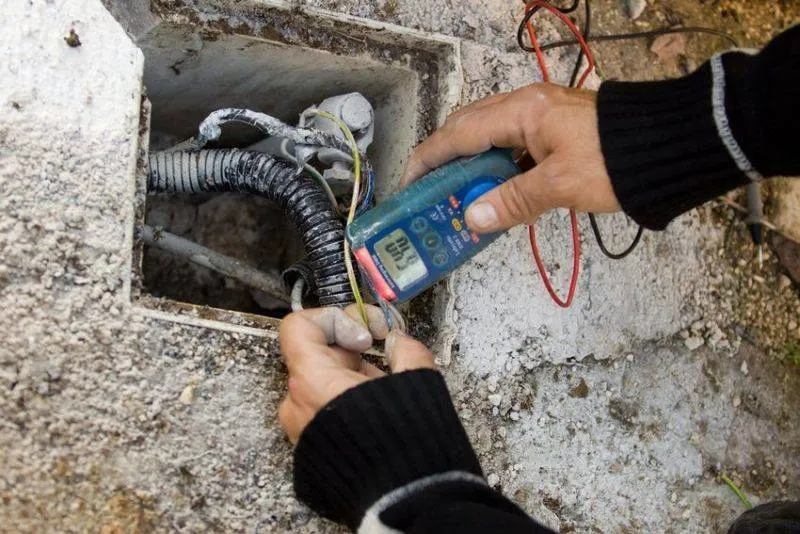

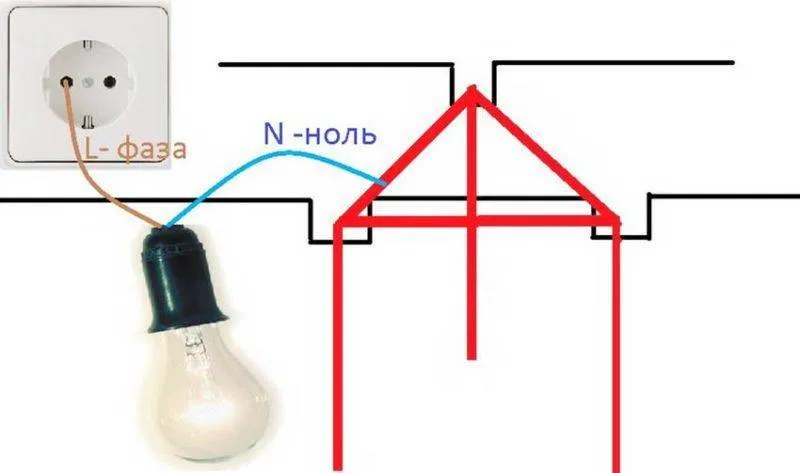

Контрольная проверка

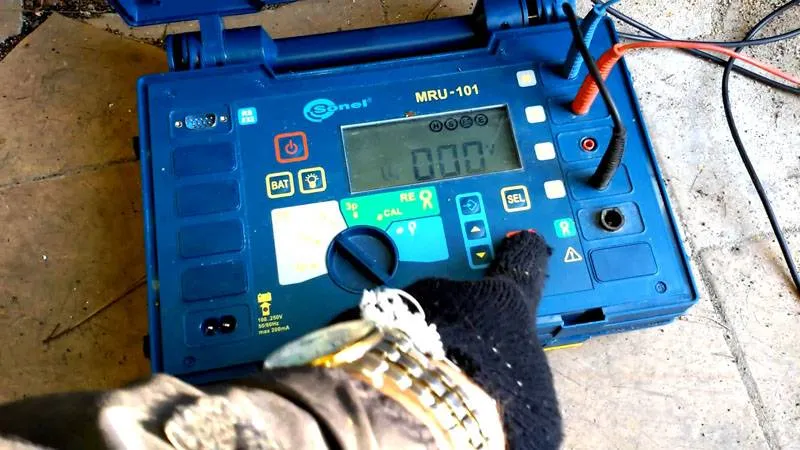

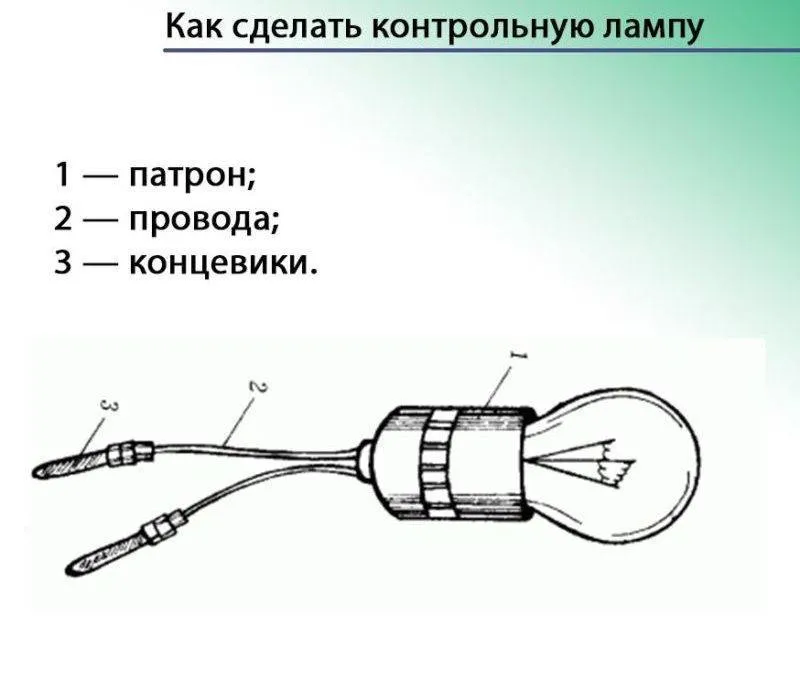

Прежде чем ввести устройство в эксплуатацию окончательно, следует провести обычную контрольную проверку. Этот этап является обязательным. Поскольку нельзя допустить того, чтобы устройство оказалось нерабочим.

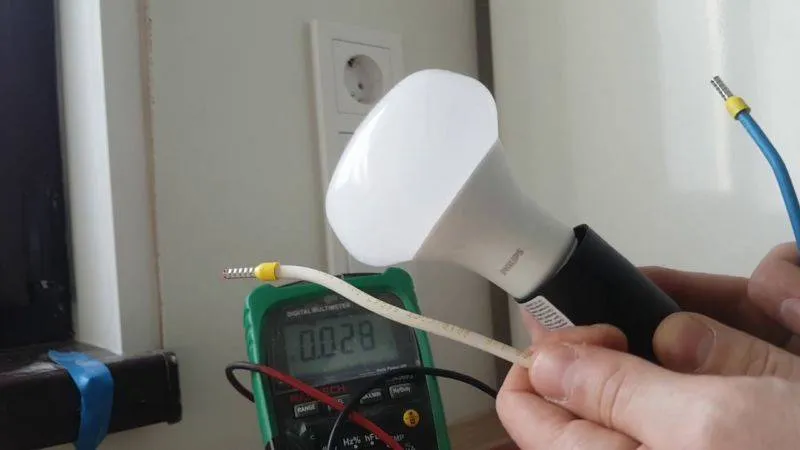

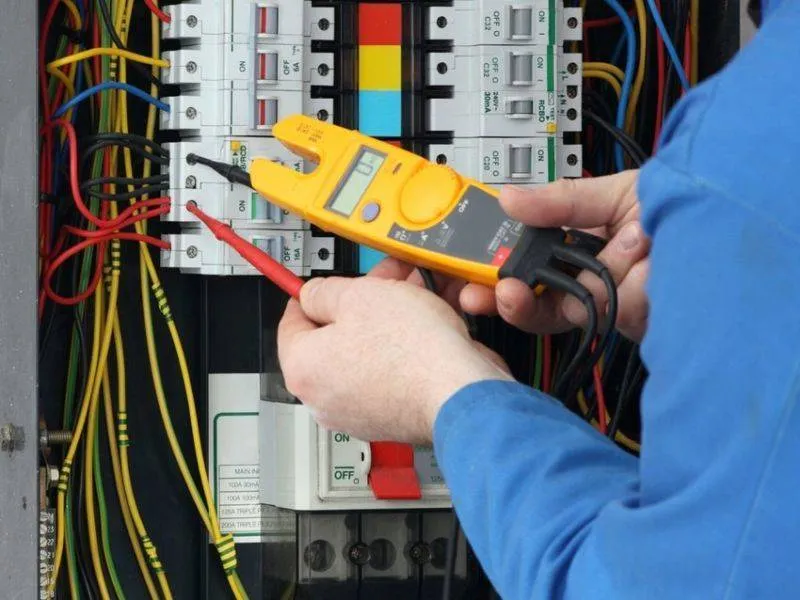

Для этого следует воспользоваться мультиметром. Как только монтаж устройства будет завершен, следует включить подачу тока.

После этого нужно включить мультиметр на полную мощность. Если напряжение между контакта будет меньше 10В, то все работы выполнены правильно и устройство работает корректно.

Дополнительные требования к заземляющему устройству

Чтобы мастер всегда был уверен в своей работе, следует запомнить несколько дополнительных требований:

  1. Во-первых, швы должны быть качественно сварены.
  2. Во-вторых, каждый год необходимо проводить обязательное тестирование системы заземления. Это позволит вовремя определить уровень ее работоспособности и при необходимости провести ремонтные работы.
  3. В-третьих, при монтаже каждого элемента системы следует четко следовать правилам. Если не нарушать их, то никаких проблем не возникнет.

В целом, заземление участка – это очень важное условие сохранения здоровья людей, проживающих в доме. И поэтому пренебрегать им не следует.

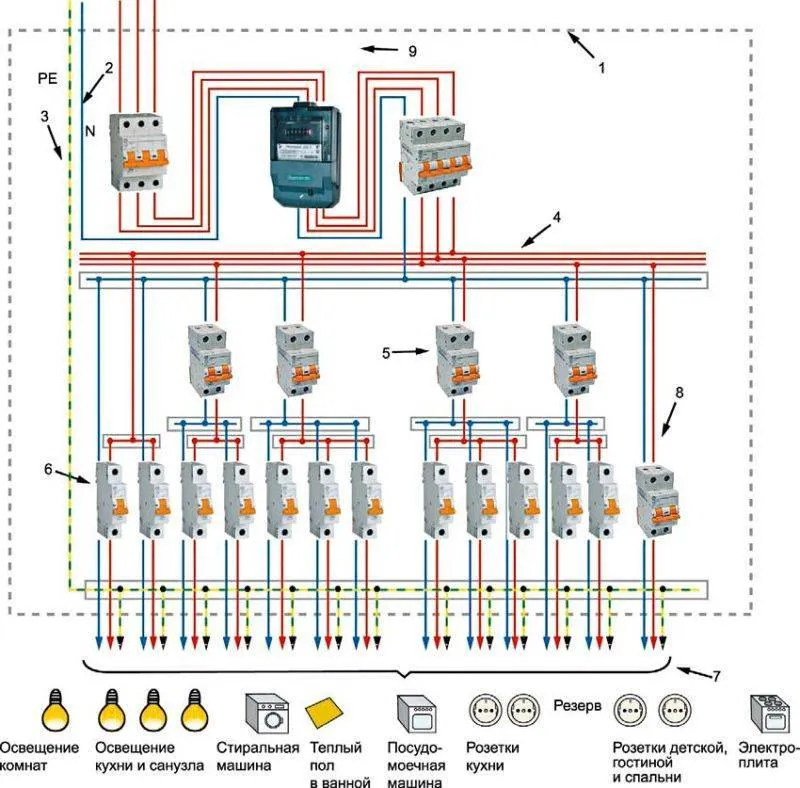

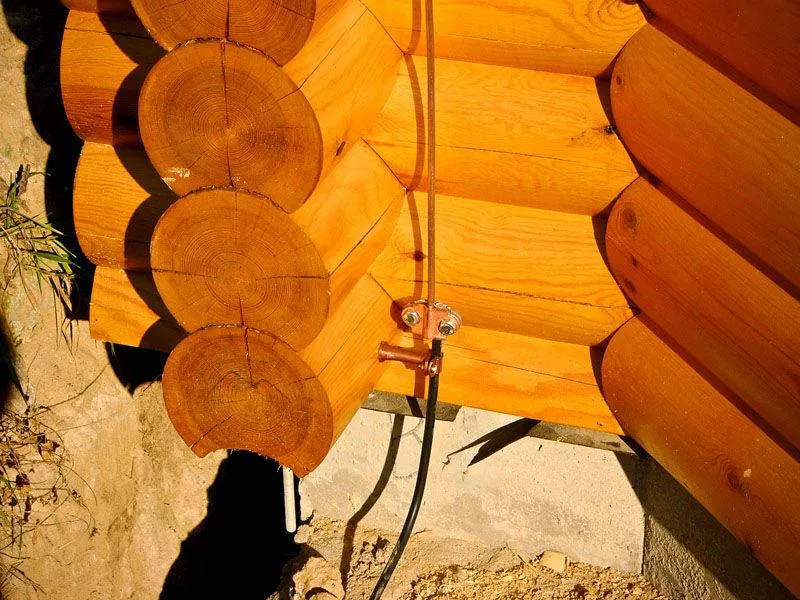

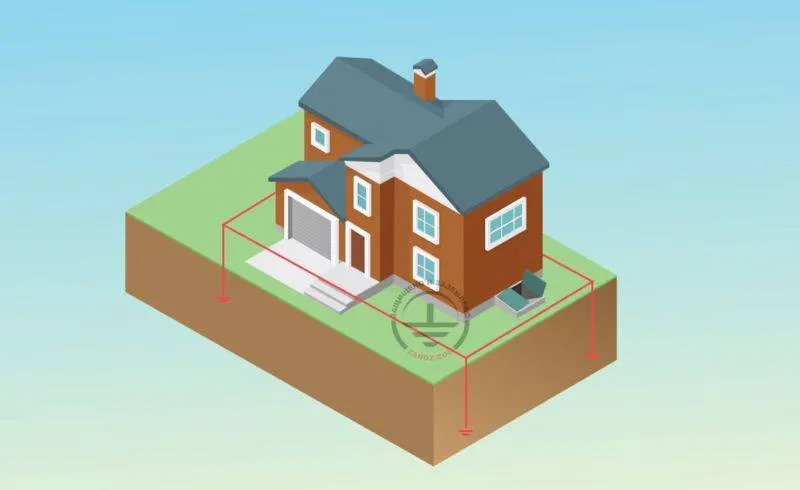

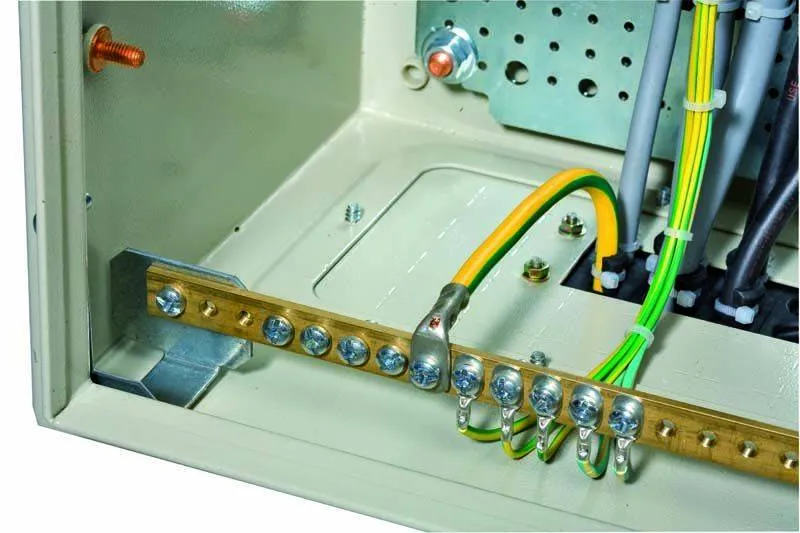

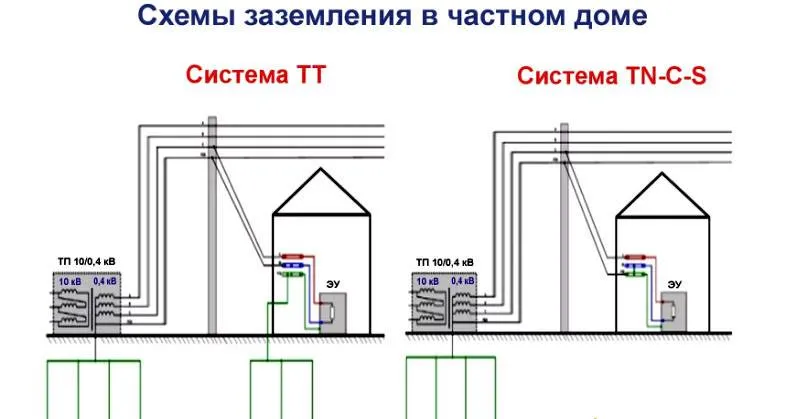

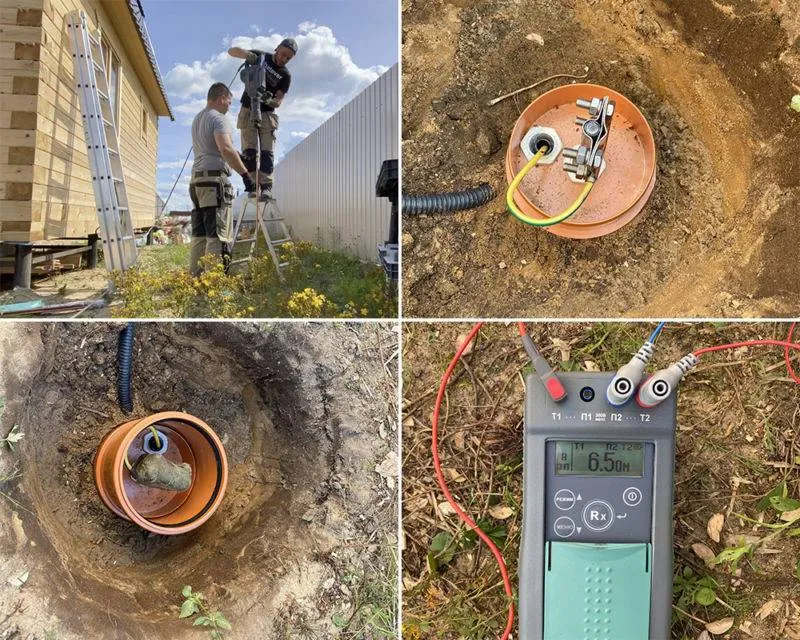

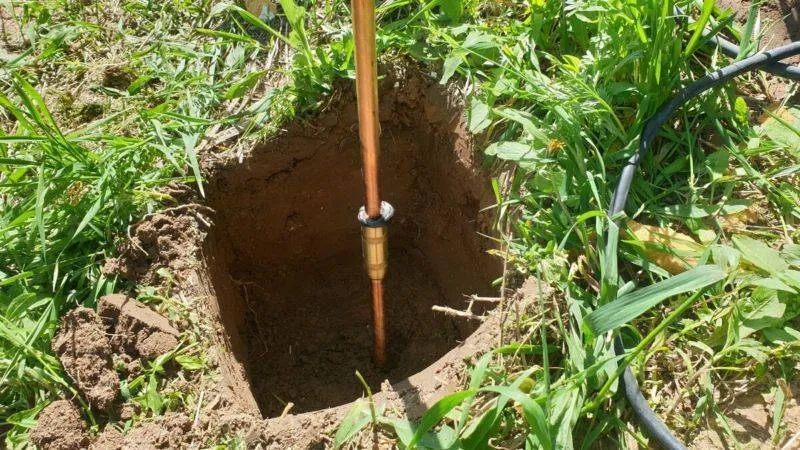

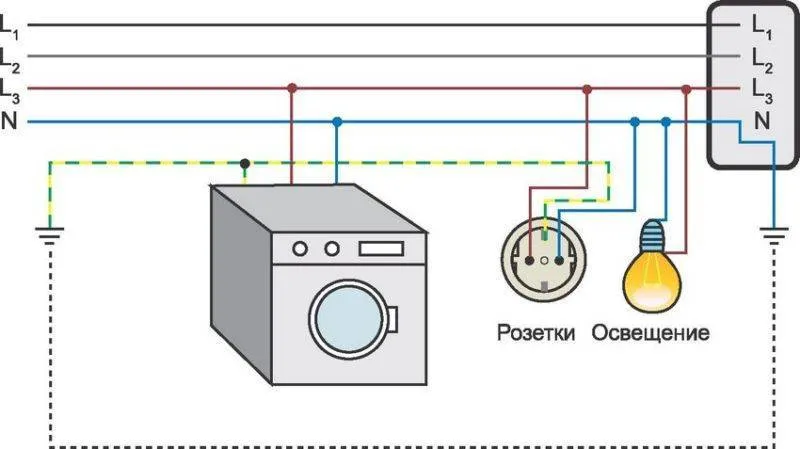

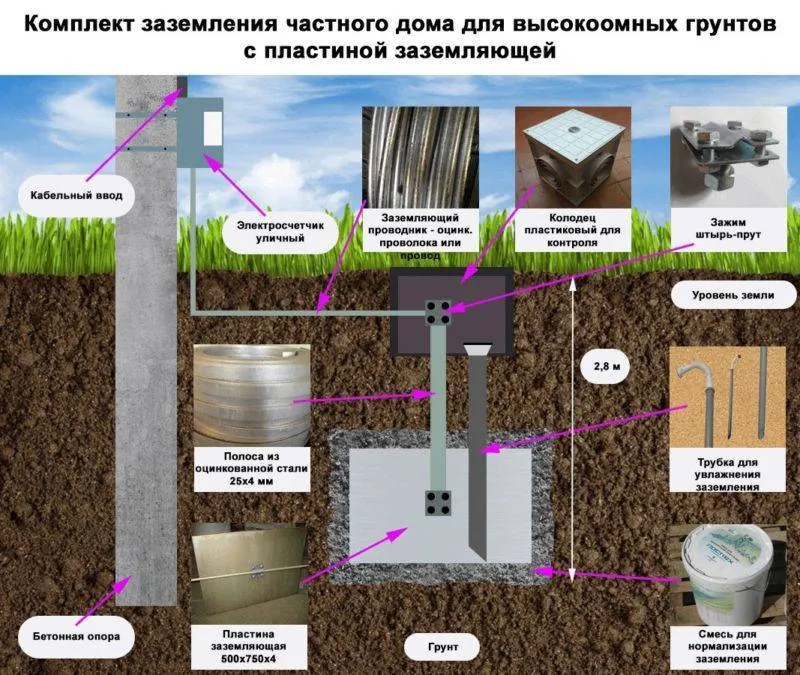

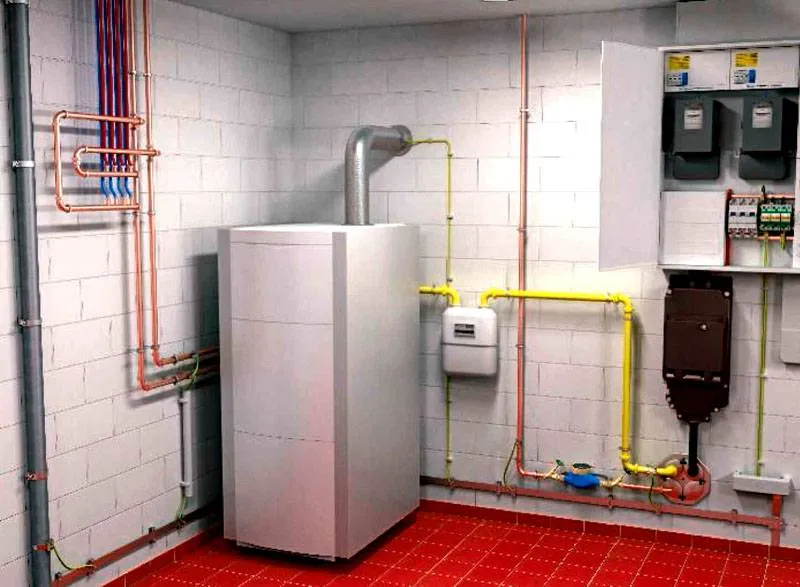

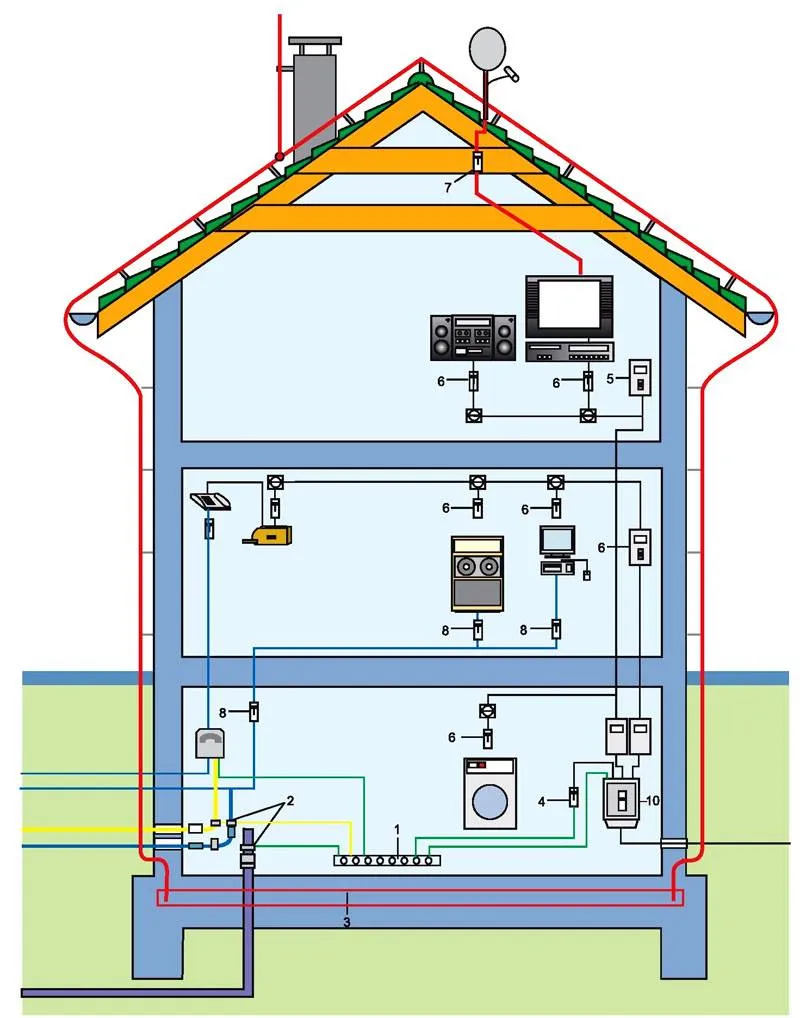

Фото и схемы заземления в частном доме
