Хотите создать стильную люстру своими руками? Не знаете, как ее собрать? В этой статье мы подробно расскажем, как собрать люстру из деталей, купленных в магазине Леруа Мерлен. Получится красиво и оригинально, а самое главное — вы сделаете это своими руками!
Сборка и установка люстры: подробная инструкция по монтажу и подключению своими руками
Выбор и монтаж осветительных приборов – одни из самых приятных этапов оформления интерьера жилья. Красивая люстра эффектной конструкции может стать «сердцем» всего дизайна квартиры или дома. Грамотно подобранное освещение способно подчеркнуть все достоинства помещения и скрыть возможные изъяны.
Однако сборка и установка люстры нередко сопряжены с определенными трудностями. Особенно часто проблемы возникают при подключении моделей с обилием плафонов к выключателю на несколько клавиш.
Но зачастую владельцы жилья все же могут обойтись без услуг специалиста и установить люстру самостоятельно. В этом материале мы рассмотрим основные этапы сборки и монтажа, расскажем о тонкостях электрического подключения осветительного прибора и предоставим пошаговую инструкцию установки с наглядными фото и полезными видеоматериалами.
Этапы сборки и подключения люстры
Фактически монтаж любой люстры проходит два основных этапа: механическое и электрическое. В первом случае происходит соединение всех деталей в единую конструкцию. Во время электрической сборки мастеру требуется правильно соединить все провода, разделив их на отдельные группы, чтобы корректно подключить устройство к выключателю.
Рассмотрим подробнее основные этапы монтажа и подключения люстры
Этап #1 — механическая сборка конструкции
Большинство производителей светотехники дополняют свою продукцию подробными схемами сборки, которые значительно облегчают процесс соединения всех деталей. Однако, даже если инструкции нет, разобраться в строении даже самой сложной конструкции можно.

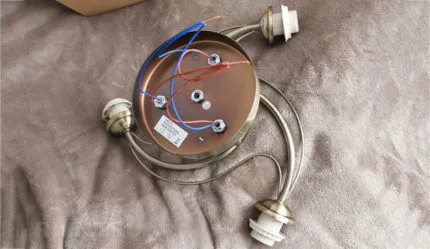

Чаще всего поставщики упаковывают разрозненные детали люстры, формируя функциональные блоки. Плафоны помещаются отдельно от рожков, как и сам корпус, клеммы и другие детали.
После того, как вы убедитесь в полноте комплектации люстры и целостности отдельных элементов, можно переходить к сборке устройства.
- Соберите верхнюю часть корпуса. Для этого установите декоративную тарелку на стержень люстры, зафиксировав конструкцию гайкой.
- Закрепите рожки, на которых будут находиться плафоны. Для этого открутите декоративную гайку над защитной крышкой корпуса. После снятия гайки поместите рожок в специальное отверстие на корпусе и зафиксируйте его этой же гайкой.
После механической сборки люстры стоит проверить симметричность расположения рожков. Если конструкция выглядит органично, аккуратно докрутите крепежи с помощью гаечного ключа. Декор и плафоны устанавливаются после подключения прибора к электрической сети и монтажа люстры на потолок.
Этап #2 — разделение проводов на группы
Способ распределения проводов зависит от типа выключателя, с которым будет сопряжена конструкция. Подключение к одноклавишному изделию является наиболее простым, а электроустановочное устройство на две и более рабочие клавиши требует более сложного подхода, так как в этом случае провода распределяются на несколько групп.
Каждый рожок конструкции имеет свои провода, которые подключаются к основному кабелю люстры. Для удобства их обмотка (изоляция) оформляется в разной цветовой гамме.
Необходимо разбить кабели на группы. Для выключателей с одной и двумя клавишами это будет осуществляться по разным принципам.
Если за включение и выключение люстры будет отвечать электроустановочное изделие с одной клавишей, подсоединение проводов выполняется следующим образом:
- Используя метод скрутки, соедините между собой все нулевые провода от рожков. Изоляция их жил обычно имеет синий или голубой цвет.
- Аналогичным способом соедините все фазные провода. Оболочка этой жилы окрашена в коричневый, красный, белый, серый и другие цвета.
Вот и все — группы провод готовы к дальнейшему подключению.
Если питающий провод для подключения люстры имеет три рабочих жилы (L1, L2 и N), осветительный прибор можно подключить к двойному выключателю.
В этом случае при разборке проводов от рожков количество жильных групп увеличивается до трех. Первая остается нулевой, а фазные провода необходимо равномерно распределить на две группы — L1 и L2. Впоследствии при подключении они будут рассредоточены на обе клавиши выключателя.

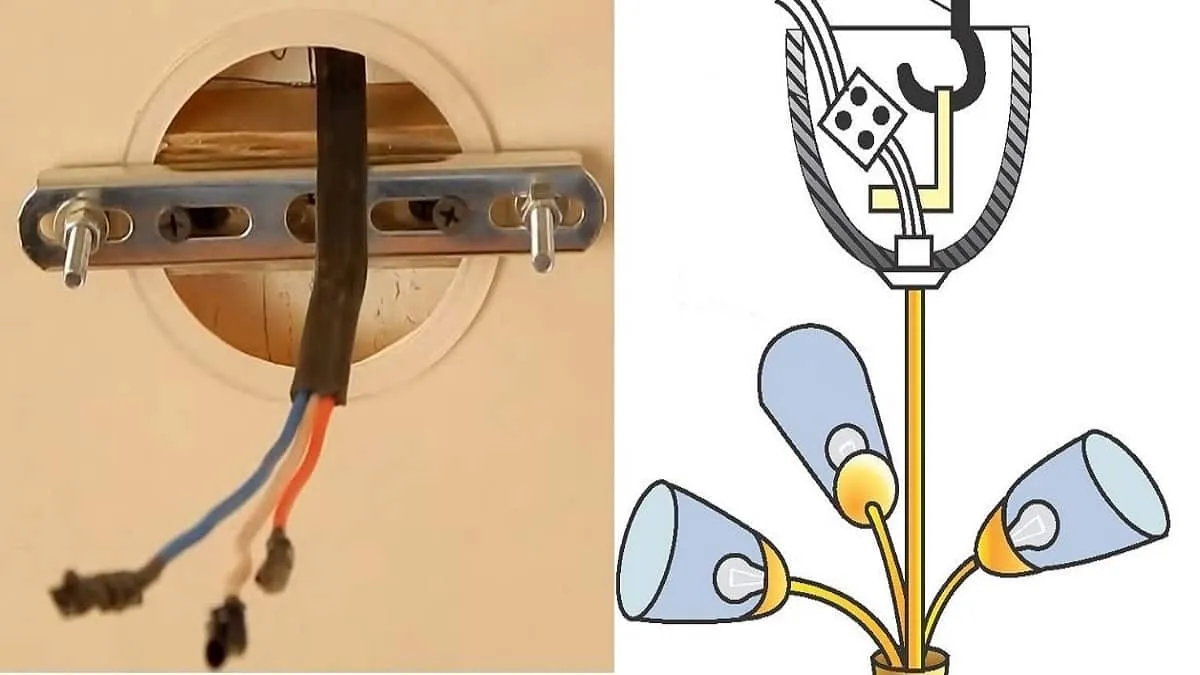

Этап #3 — крепление люстры к потолку
Предварительно стоит прикрепить конструкцию осветительного прибора, используя наиболее подходящий для этого способ.
Для монтажа на бетонных поверхностях чаще всего используют крюк или крепежную планку.
Этап #4 — поиск фазы и подключение
Теперь осталось выполнить подключение групп проводов к питающим жилам. Но цветовая маркировка жил домашней проводки не всегда может быть понятной — иногда все жилы могут быть окрашены в белый цвет. Поэтому перед подключением желательно прозвонить провода индикаторной отверткой или мультиметром, чтобы определить фазу и ноль в кабелях.

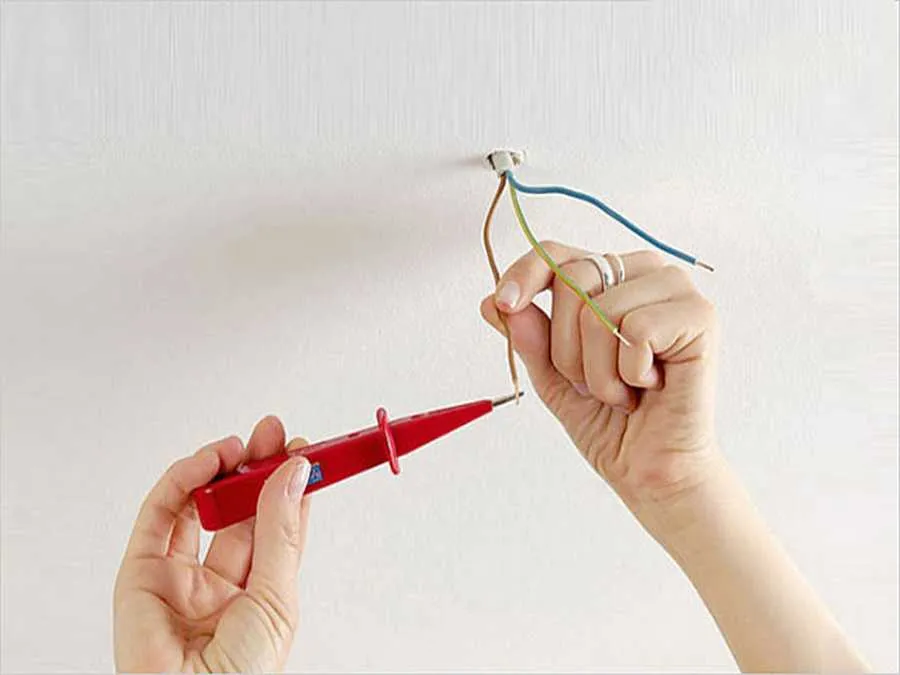

Поиск фазы с помощью отвертки
Индикаторная отвертка удобна в тех случаях, когда кабель электропроводки состоит из двух жил. Проверка фазы и ноля происходит крайне быстро и просто.
Для этого необходимо обесточить линию, выключив соответствующий автомат, после чего зачистить край жил, освободив от изоляции примерно 1-2 см.
Затем развести жилы в стороны, чтобы избежать их случайного соприкосновения. Включив питание линии, взять индикаторную отвертку. При прикосновении рабочей части отвертки к фазному проводу устройство подаст световой сигнал. Если же при взаимодействии с жилой лампочка на отвертке не загорается, это означает, что перед нами нулевой провод.
При прозвоне проводов отверткой важно помнить о технике безопасности и не прикасаться к рабочей части устройства и к оголенным жилам.
Определение фазы с помощью мультиметра
Мультиметр понадобится в случаях, когда кабель домашней электросети кроме жил фазы и ноля имеет и линию заземления. Так как индикаторная отвертка реагирует только на фазовый провод, отличить с ее помощью нулевой проводник от заземляющего невозможно.
В этом случае необходимо воспользоваться мультиметром, выполнив несколько простых шагов:
- После определения фазы с помощью специальной отвертки возьмите мультиметр и включите его в режиме измерения напряжения величиной от 220 В.
- Один щуп прибора подключите к фазному проводу.
- После этого поочередно подключайте второй щуп к двум оставшимся проводам и фиксируйте выдаваемые устройством значения.
Полученные данные следует интерпретировать следующим образом:
- если при одновременном подключении фазного и неизвестного провода мультиметр сигнализирует о напряжении в 220 В, то второй провод является нулевым;
- если значения существенно ниже нормального показателя напряжения в бытовой электросети (220 В), то исследуемый проводник является защитным (заземление).
После определения назначения всех жил провода можно обесточить сеть и приступать к подсоединению кабеля люстры.
Подключение проводов люстры
Соединение кабелей осветительного прибора с питающим проводом является наиболее ответственным этапом подключения люстры.

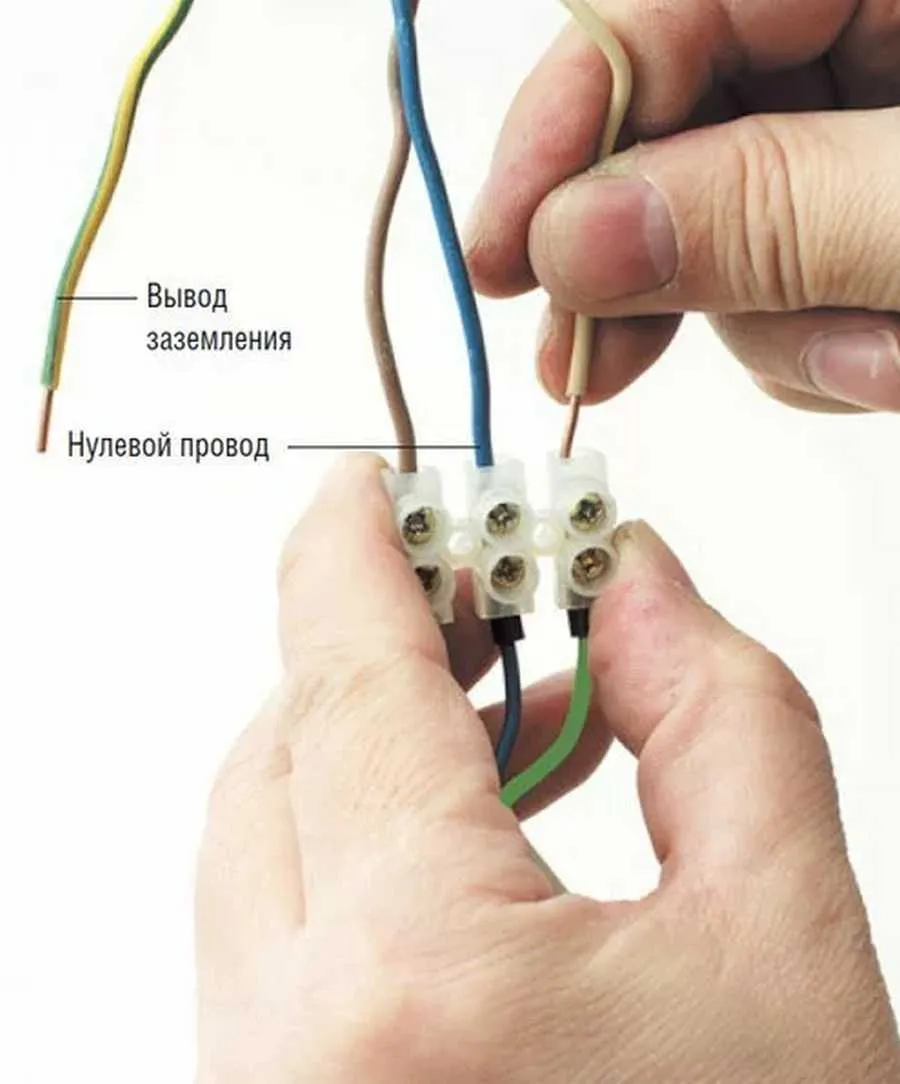

Для подключения необходимо подготовленные группы проводов соединить с соответствующими жилами выходящего из потолка кабеля, которые будут питать током всю конструкцию. Для чего используют СИЗ-колпачки или клеммы Ваго.
Специальные колпачки-коннекторы, которые должны дополнительно защищать место соединения жил, часто поставляются в комплекте с люстрой. Чтобы установить эту деталь, аккуратно наворачивайте пластиковый колпачок поверх скрутки.
Если производитель не дополнил комплектацию СИЗ-колпачком, его стоит приобрести отдельно, так как при электрическом подключении осветительного прибора ограничиваться одной лишь скруткой недопустимо. Рекомендуем подробнее ознакомиться со способами соединения электрических проводов.
После этих работ следует аккуратно разместить провода в основании люстры и можно надевать крышку корпуса.

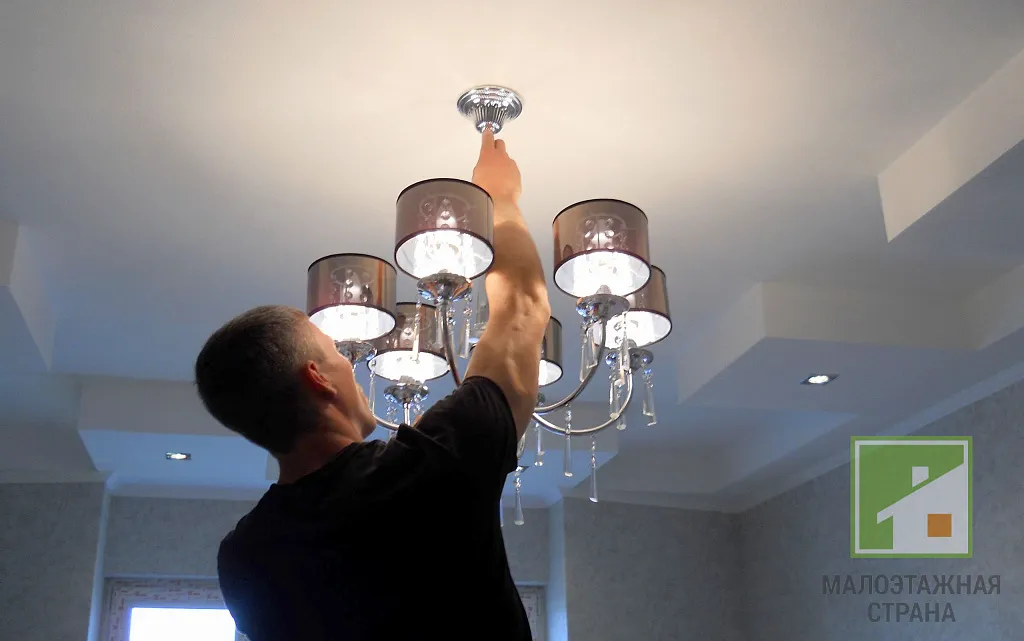

После подключения проводов к сети осуществляется полный монтаж люстры: финальное закрепление декоративной крышки, установка плафонов и декоративных элементов.
Выводы и полезное видео по теме
Автор следующего видео рассказывает о подключении различных видов люстр и объясняет, как подключить люстру с одинарного выключателя на двойной:
Создатель этого видео раскрывает тонкости монтажа люстры на французский натяжной потолок:
Об особенностях подключения и настройки светодиодной люстры с пультом дистанционного управления рассказывает мастер по монтажу осветительных приборов:
Элементарные знания в области электромонтажа дадут возможность самостоятельно собрать и подключить люстру даже с самой необычной конструкцией. Но важно помнить о технике безопасности и обязательно отключать питание линии при подключении осветительного прибора.
Однако при покупке модели с очень сложной конфигурацией или при желании использовать выключатель на три и более клавиши все же стоит обратиться к профессиональному электрику. Мастер сможет грамотно распределить провода и корректно подключить прибор к сети.
У вас остались вопросы по подключению люстры? Вы можете их задать нашим экспертам и другим посетителям сайта — форма обратной связи расположена ниже. Также здесь вы можете оставить рекомендации и поделиться секретами монтажа, которые будут полезны другим пользователям.
Как подключить провода к люстре
На первый взгляд, подключение люстры — простой вопрос. Для электриков он действительно несложный, но для неспециалистов может оказаться настоящей проблемой. Из потолка и люстры может выходить два, три или больше проводов. О том, как их правильно соединить, и пойдет речь в этой статье.
Подготовительный этап
Для начала нужно разобраться с проводами, которые выходят из потолка. Их может быть два, три или четыре. Если проводов больше двух, то один из них может быть заземлением. Отличить его достаточно просто: у него желто-зеленый цвет изоляции. Это требование одинаково во всех странах, поэтому ошибка исключена.
Заземляющий провод есть только в домах новой постройки. В старых зданиях он может появиться только после проведения капитального ремонта с заменой электропроводки.
Дальше нужно найти ноль и фазу. Они могут быть любого цвета. Для этого нам понадобится обычная индикаторная отвертка. Сначала нужно отвести концы проводов друг от друга на безопасное расстояние и перевести клавишу выключателя в положение «включено». После этого прикоснуться индикаторной отверткой к каждому из проводов. При прикосновении к фазе она будет светиться, при прикосновении к нулю — нет.
Затем необходимо перевести выключатель в положение «выключено» и для гарантии дополнительно отключить автомат на щитке. Чтобы не было путаницы, проидентифицированные провода можно пометить цветным маркером или изолентой.
Дальше нужно разобраться с проводами, выходящими из люстры. Заземляющий, как мы уже знаем, имеет желто-зеленый цвет. При наличии маркировки он обозначается РЕ, фаза — L, ноль — N.
Если заземляющий провод есть только в потолке или только в люстре, его нужно заизолировать.
Провод заземления есть в новостройках и недавно отремонтированных домах
Ищем фазы и ноль
С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.
Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

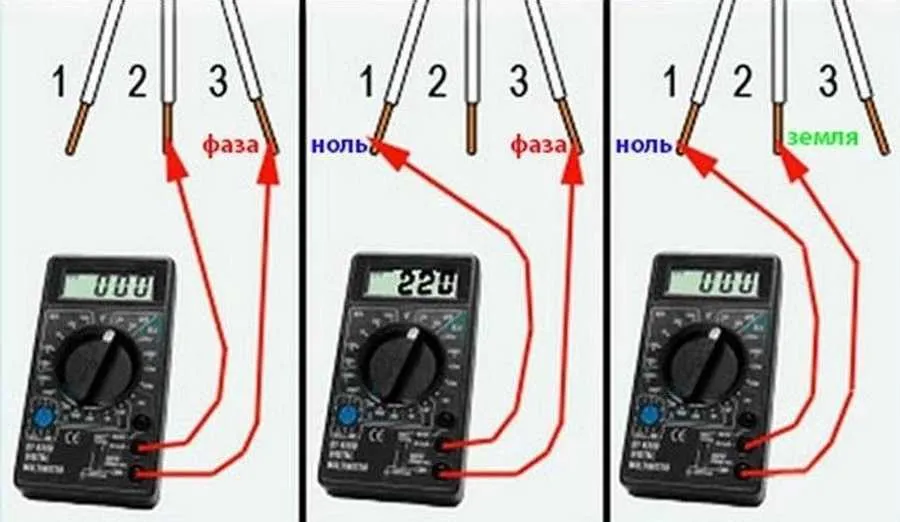

Прозвонка проводов на потолке мультиметром
Как прозвонить и определить провода мультиметром показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.
Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

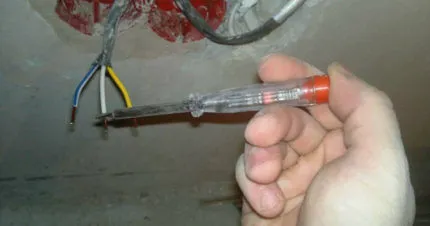

Использование индикаторной отвертки для поиска фазы
Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.
Провода на люстре
Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:
- Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
- Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.
На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.
Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:
- игнорировать — если провода такого цвета (или похожего) нет на потолке,
- подключить к такому же по цвету.
Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.
Подключение к двойному выключателю

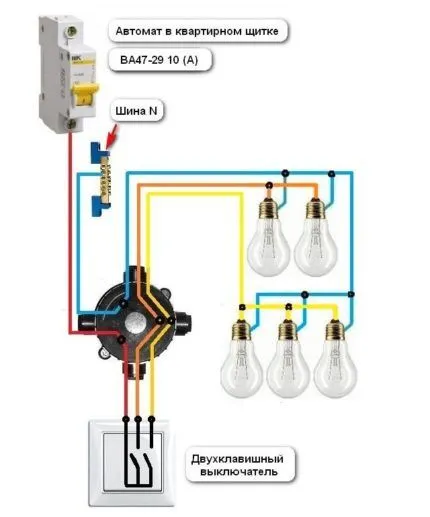

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

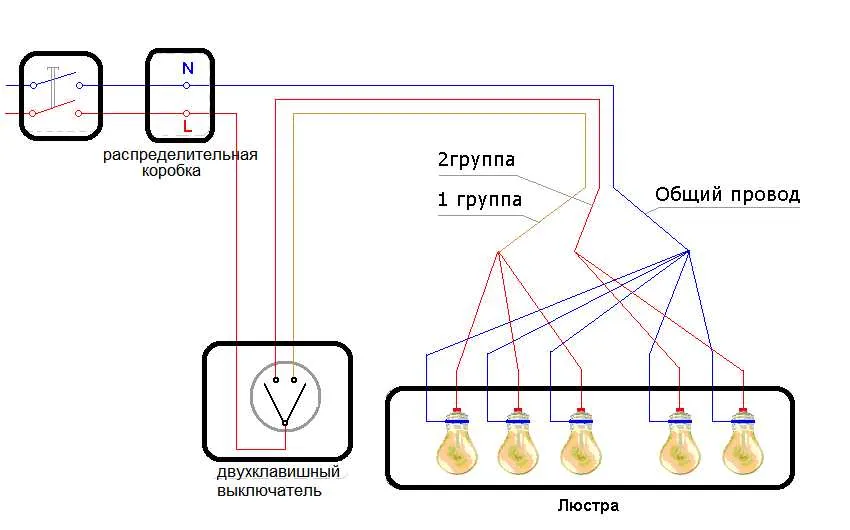

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю
Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

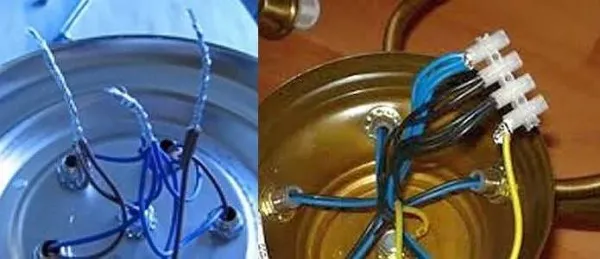

Перед тем как подключить люстру, проводники группируют
Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.
Как подсоединить люстру к одинарному выключателю
Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

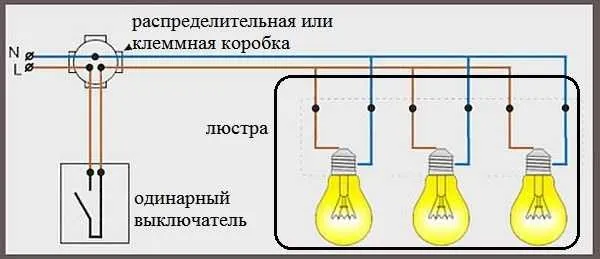

Схема подключения люстры к одноклавишному выключателю
При таком включении одновременно загораться будут все лампочки.
Правила соединения проводов
При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.
Cоединить провода от люстры и выключателя нужно в клеммной коробке
Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.
Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.
При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2 ). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

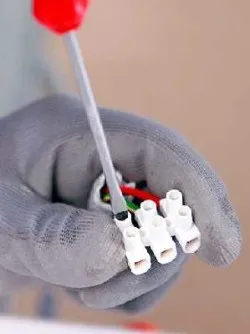

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.
Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.
Подсоединение китайской люстры
Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.
Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.
Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).
После проверки начинаете группировать провода, как описано выше.
Подключение галогенной люстры (с пультом и без)
Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.
Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.
Как повесить люстру на потолок?
Центральное освещение в комнате предусматривает необходимость монтажа потолочных светильников для каждого помещения в квартире. В виду наличия ряда нюансов при подключении большинство новичков не решаются делать это самостоятельно, а обращаются за помощью к профильным специалистам. Для того чтобы разобраться, как повесить люстру на потолок самостоятельно, мы рассмотрим весь процесс поэтапно.
Подготовка
Любая работа должна начинаться с подготовительных мероприятий, особенно если за работу берется новичок, которому предстоит все делать впервые. Это позволит избежать многих ошибок и сэкономит ваше время. До начала подвешивания светильника следует детально подготовить все необходимые инструменты и приспособления, позаботится о соблюдении элементарных правил безопасности.
Техника безопасности
Подвешивание люстры на потолок в бытовой сети 220 В представляет собой работу повышенной опасности. Во-первых, присутствует опасность поражения электрическим током, который может привести к весьма плачевным последствиям. Во-вторых, вы будете работать на высоте, что также чревато падением, ушибам и даже переломами. В-третьих, присутствует опасность повреждения стеклом и другими острыми элементами плафонов, стеклярусов и прочих деталей.
Поэтому, если вы взялись повесить люстру, обязательно придерживайтесь таких правил:
- Перед тем, как вешать люстру обязательно отключите питание этого участка цепи при помощи автомата, не надейтесь на клавишный выключатель, его может оказаться недостаточно.
- Проверьте отсутствие напряжения при помощи индикаторной отвертки или мультиметра. Заметьте, что опробовать нажатием выключателя не дает стопроцентной гарантии, что фаза не приходит на жилы кабеля.
- Подъем на высоту должен осуществляться только при помощи надежного устойчивого основания, идеальным вариантом будет стремянка, которую вам придержит кто-то из домочадцев.
- При сверлении потолка лучше воспользуйтесь очками для защиты глаз от попадания мусора, осколков бетона, пыли и т.д.
- При завешивании люстры необходимо снять с нее все лишние стеклянные детали, которые могут упасть и разбиться или не устанавливать их.
- Также поступают и с лампами, особенно люминесцентными, их нельзя устанавливать перед тем, как повесить люстру. Последние содержат ртуть и при нарушении целостности колбы приведут к попаданию вредных веществ в воздушное пространство помещения.
Если люстра имеет легко воспламеняемые детали, то в них категорически запрещено использовать лампы накаливания, так как те могут привести к перегреву и возгоранию.
Необходимые инструменты и материалы
Как и любая работа, установка люстры требует предварительной заготовки расходных материалов. Чаще всего требуются материалы для подключения проводов – клеммы, гильзы, пайка, болтовое соединение и т.д. Важно знать, что использование скруток для обеспечения электрического контакта категорически запрещено. Для фиксации люстры на потолке понадобятся крепежные детали – планки, крюки, кронштейны, дюбеля, которые подбираются в зависимости от типа потолочного покрытия.
Из подготавливаемых заранее инструментов вам понадобится:
- Перфоратор, шуруповерт или электродрель – в зависимости от материала, к которому будете крепить люстру;
- Слесарный инструмент – пассатижи, отвертки, клещи для снятия изоляции, канцелярский нож, изолента;
- Измерительные приборы – индикатор, мультиметр, бесконтактный тестер;
- Приспособление для подъема на высоту.
Далеко не все вышеперечисленные инструменты вам будут нужны, чтобы подключить люстру. Поэтому в каждом конкретном случае перечень выбирается индивидуально.
- Индикатор фазы и фазировка проводов
Индикаторная отвертка может иметь несколько конструктивных исполнений, но их основная задача – показать наличие потенциала на токоведущей жиле. Для ее применения вам необходимо произвести отключение питания вывода под люстру и зачистить край провода. Если концы закрыты изолентой, то просто снимите изоляцию. Затем коснитесь индикатором фазы выводов электрической проводки, если отвертка нигде не загорится, значит напряжение отсутствует.
Выбор и описание способа монтажа
Способы монтажа
В зависимости от типа люстры и особенностей вашего потолка, крепление подвесного светильника может осуществляться несколькими способами:
- С помощью металлического крюка – подходит для относительно легких люстр;
- На анкерные детали и дюбеля – в случае, если люстра весит более 5кг;
- На металлическую планку или заднюю крышку самой люстры – используется не зависимо от веса светильника, если предусмотрено заводом изготовителем.
Теперь рассмотрим особенности каждого крепления более детально.
Крюк.

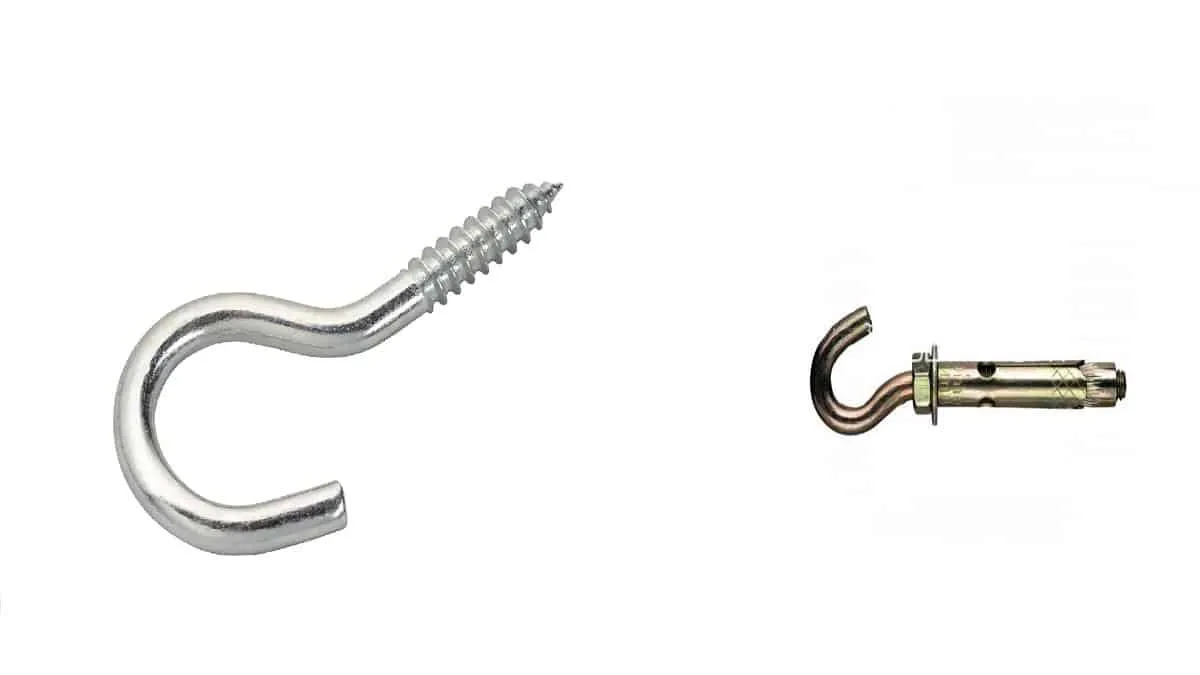

Крюк для крепления люстры
Крепление на крюк используется в твердых поверхностях (бетоне, древесине и т.д.), а вот устанавливать его в гипсокартон не стоит. Крюк вырвет место фиксации в гипсокартоне, как только вы завесите на него мало-мальски массивную люстру. Для тяжелых потолочных светильников нужно использовать анкерные крюки.
Сначала вам понадобится просверлить отверстие в бетоне под дюбель. Если вы хотите повесить люстру в древесину, то можно вкручивать крюк напрямую, для этого используют отвертку или сначала делают отверстие тонким сверлом.
Если потолок бетонный, то в отверстие устанавливается дюбель или пробка, в котором после фиксируют крюк. Закладная деталь в результате распирается и обеспечивает необходимую прочность. После проверки надежности крепления в потолке можете прикрепить люстру.
Кронштейн.
Кронштейн для подвешивания люстры
Кронштейн представляет собой жесткую металлическую конструкцию, которая позволяет удалить корпус светильника от поверхности потолка. Металлический анкер может дополняться деревянными или пластиковыми элементами для фиксации люстры. Кронштейны бывают как заводского изготовления, так и самодельные, для этого подойдут любые подручные материалы – металлический профиль, анкер и т.д. В некоторых моделях осветительных приборов функция кронштейна отведена задней стенке люстры.
При закреплении люстры к потолку при помощи кронштейна необходимо выбрать наиболее удаленные от проводки точки и закрепить его по центру относительно вывода электропроводки. По краям кронштейна устанавливаются дюбеля, как правило, четыре штуки, но в зависимости от конструкции их число может отличаться. Наиболее актуальным анкерное крепление стало для натяжных потолков, имеющих удаление от основания.
Монтажная планка.

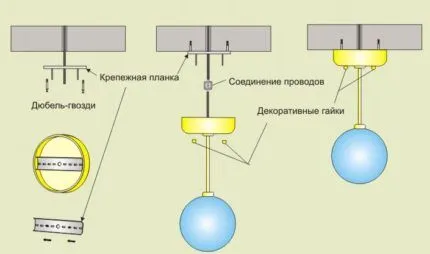

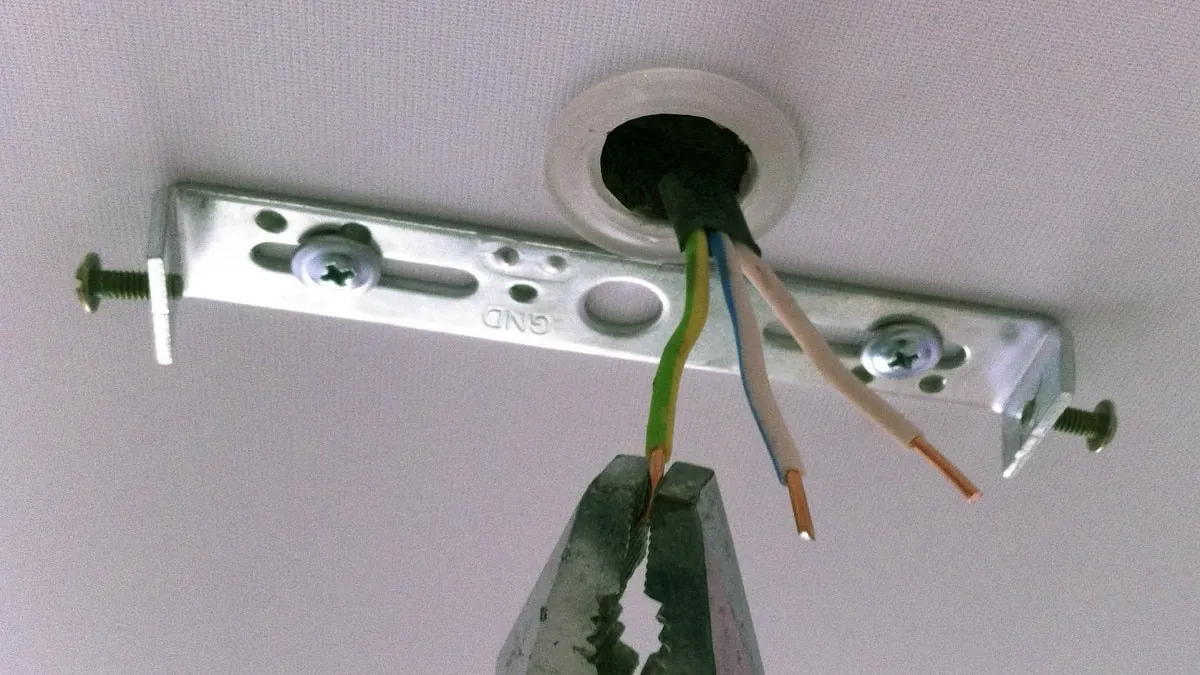

Монтажная планка
Монтажная планка представляет собой плоскую полосу металла с профилированием по краям, готовыми отверстиями под фиксацию на потолке и крепежными гайками для крепления люстры. По видам монтажные пластины бывают линейными (на два дюбеля) и крестообразные (на четыре дюбеля). Они обеспечивают хорошее прилегание к поверхности и равномерное распределение нагрузки. Чем больше узлов крепления, тем более тяжелую люстру можно повесить на планку.
Для установки крепежной планки вам необходимо приложить к потолочному полотну, за центр можно выбрать старый узел подвешивания или вымерять на потолке середину. Далее отметьте на потолочной плите точки, в которые вы планируете вкручивать дюбеля. По разметке высверлите отверстия, предварительно проверьте отсутствие проводки в этих местах, иначе люстра не будет работать. Затем выведите проводку из-под планки и прикрепите к потолку, обязательно проверьте надежность фиксации.
Нюансы крепления в зависимости от материала потолка
На практике встречаются различные виды потолков, на которые требуется повесить люстру. Их тип и несущую способность необходимо обязательно учитывать на этапе проектирования крепления и выполнения монтажных работ. Наиболее актуальными являются гипсокартонные, натяжные и бетонные потолки. Иногда применяются деревянные отделочные или подвесные конструкции, но они встречаются довольно редко и крепление к дереву не представляет особого труда.
Бетонный.
Бетонный потолок чаще всего встречается в многоквартирных домах, офисах и промышленных предприятиях. Это наиболее прочный материал, но и сложный в обработке. Для установки люстры на бетон невозможно выполнить работу напрямую. В бетоне высверливается отверстие под дюбель, пробку или анкер.
Отверстие высверливается такого же диаметра, как и закладная деталь, чтобы последняя плотно в него входила. Глубина залегания подбирается по длине того же дюбеля или пробки. В готовые узлы крепления устанавливаются саморезы или быстрый монтаж для крепежа люстры.
Гипсокартонный.
Гипсокартонный потолок достаточно легко сверлится и обрабатывается, однако, это весьма хрупкий материал. Поэтому каким бы способом крепления люстры вы не воспользовались, в гипсокартон необходимо устанавливать специальные дюбеля. Лучший вариант для гипсокартона – это дюбель-бабочка, в котором присутствует разжимной механизм, приводимый в движение резьбой самореза. Если необходимо повесить в подвесной потолок крюк, применяется дюбель зонтик.

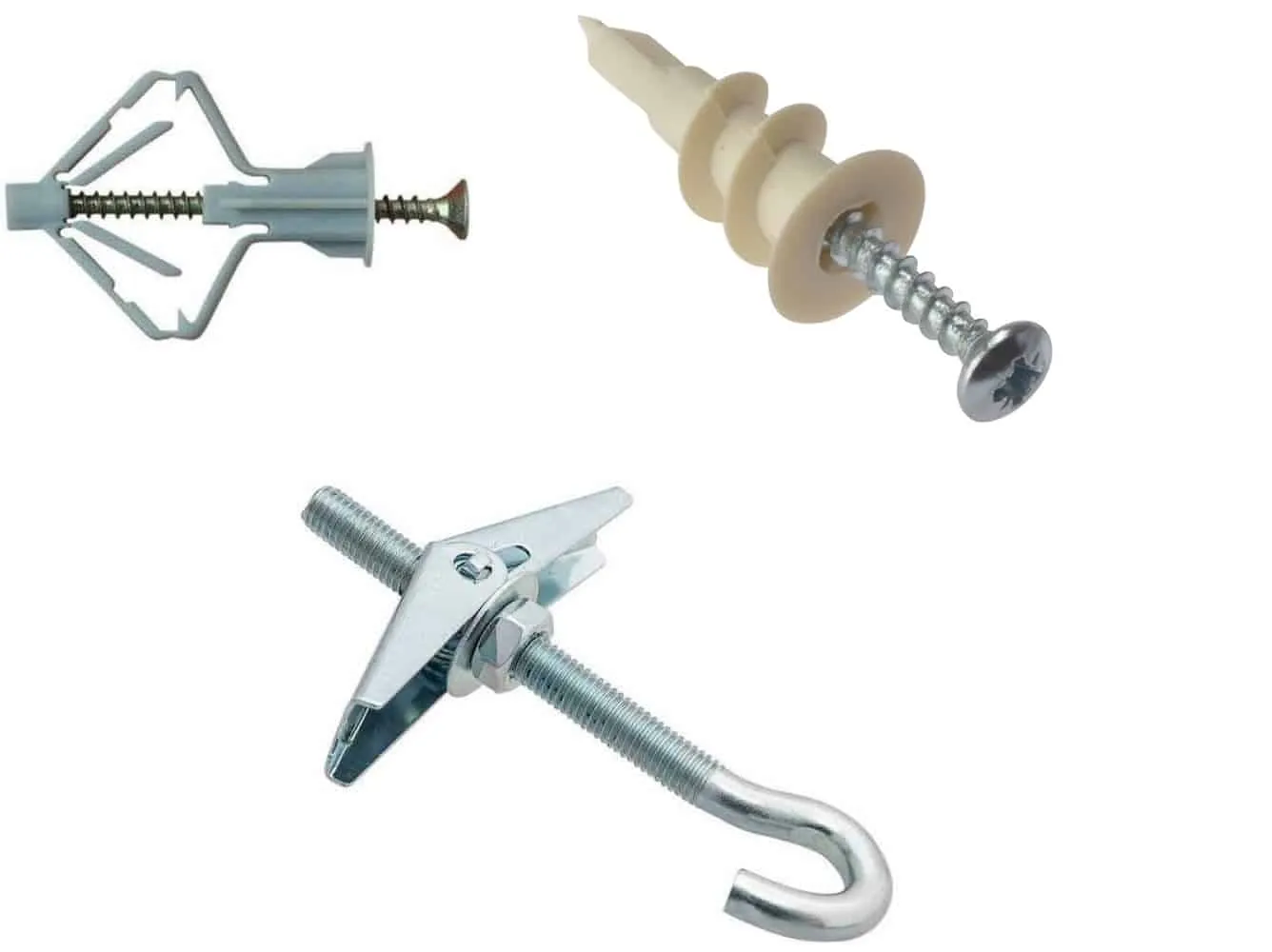

Крепеж по гипсокартону

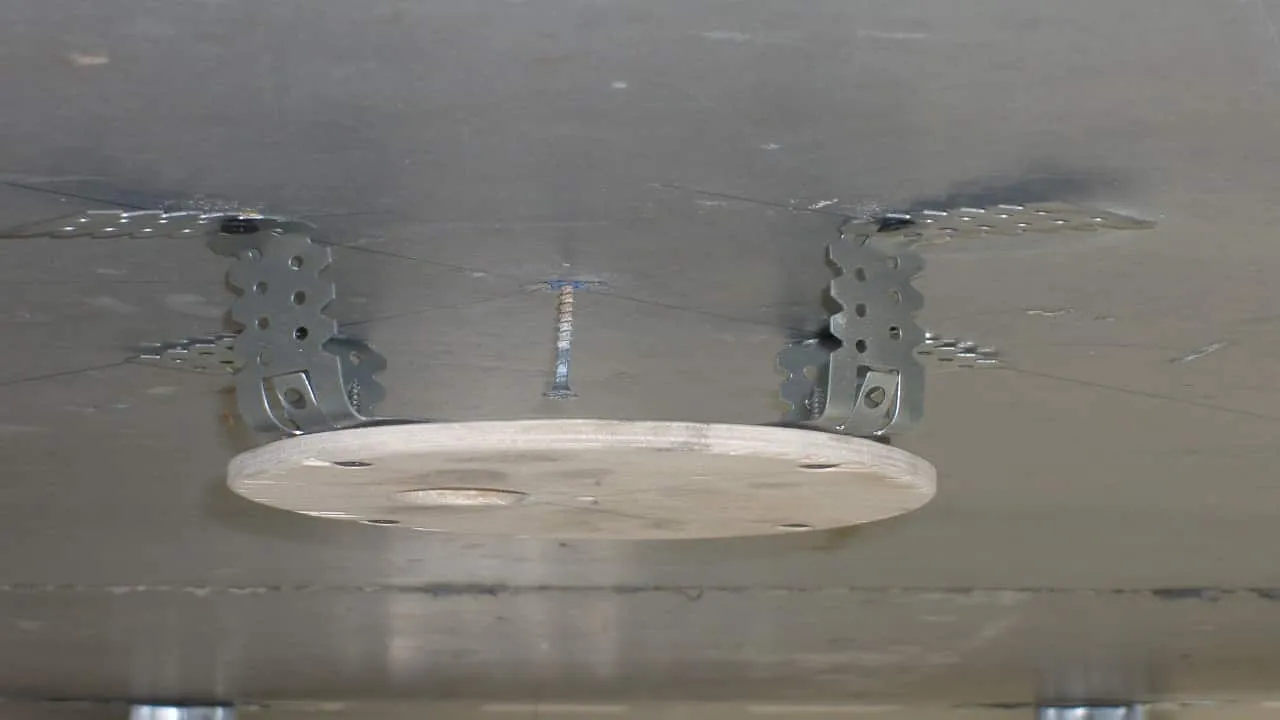

Натяжной.
Между натяжным полотном и основой существует воздушный зазор, поэтому зафиксировать люстру на пленке невозможно. Основа люстры должна крепиться на специальный кронштейн, который обеспечивает дополнительную поверхность у натяжного потолка. Монтаж кронштейна необходимо производить до натяжки потолка, если потолок уже натянут, то отверстие под кронштейн получится довольно большим и его придется закрывать декоративной чашей.
Для монтажа люстры вам необходимо зафиксировать пленку по периметру отверстия, на нее наклеивается монтажное кольцо нужного вам диаметра. Его можно как приобрести в магазине, так и изготовить самостоятельно из подручных материалов. После приклеивания и засыхания клея вырежьте канцелярским ножом отверстие в потолке.

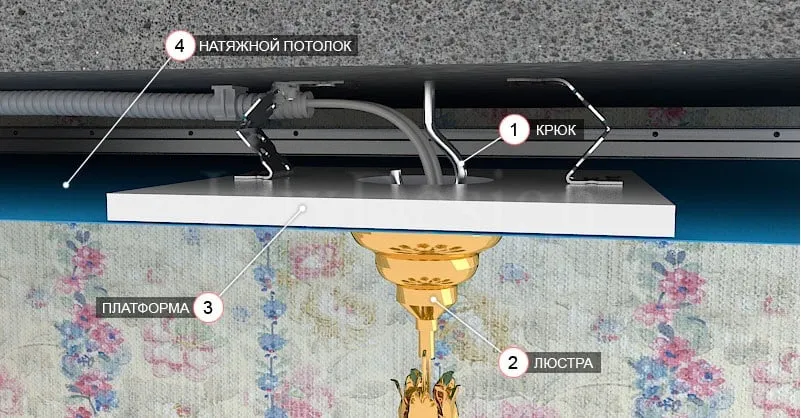

Установка под натяжной потолок
Подключение проводки
Для подключения электрической проводки в первую очередь отключите напряжение на вводном щитке.
Затем выполните такую последовательность действий:
- определите систему электроснабжения – трехпроводная или двухпроводная;
- затем обозначьте разделение проводов в месте подключения люстры к проводке, фазные провода должны иметь красный, коричневый или черный цвет изоляции, а нулевые провода синий или голубой;
- соедините фазную и нулевую жилу с соответствующими выводами люстры, если в проводке есть и заземляющий проводник, его подключите к корпусу светильника;
- если люстра имеет несколько контуров освещения или каждая светодиодная лампа имеет отдельную пару выводов, то патроны подключают к проводке через специальные зажимы.
После подключения к проводке лампы закрывают колпаком светильника, устанавливаются декоративные элементы. Если конструкция люстры предусматривает декоративную чашку у потолка, то его тоже ставят на место.
Контрольная проверка
После того, как вы повесили люстру на потолок, внимательно осмотрите конструкцию со всех сторон, чтобы не было выпирающих проводов. Вручную опробуйте надежность установки люстры, она не должна шататься со стороны в сторону. Затем подайте напряжение на прибор освещения, в результате должны отсутствовать искрения, запах гари и прочие признаки неисправностей.
Как подключить люстру: руководство по монтажу и коммутации
С вопросом о том, как подключить люстру, сталкивается почти каждый мужчина хотя бы раз в жизни. Многих пугает работа с электричеством. Однако подключение люстры не требует особых знаний и умений. Человек, не боящийся взять в руки молоток, отвёртку, плоскогубцы и дрель, справится с этой задачей. Ведь состоит она из двух этапов: подключение прибора к электричеству и крепление его к потолку.
Соблюдение техники безопасности
Перед тем, как вешать люстру, нужно припомнить правила техники безопасности. В особенности это касается электробезопасности. Чтобы предотвратить получение травм, нужно придерживаться следующих правил:
- Работы проводятся только в светлое время суток при качественном естественном освещении (или просто при качественном автономном освещении).
- Тщательно продумать всю последовательность действий и приготовить все инструменты, которые могут понадобиться, чтобы затем этот вопрос не отвлекал от работы.
- Обесточить проводку, с которой предстоит работа.
- Произвести проверку наличия напряжения в проводах с помощью тестера или отвёртки. Не загоревшаяся лампочка разрешает начать работы.

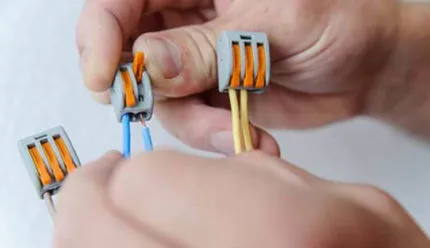

- Соединять провода лучше всего клеммными колодками.
- Не стоит забывать о заземлении, если оно предусмотрено домашней разводкой.
Перед работой обязательно нужно проверить, все ли винтики и клеммы в люстре качественно затягиваются и прилегают. Плохой контакт может привести к искрению и перегоранию.
Коммутация люстры с электричеством
Опустим вопросы, как подключить светильник напичканный электроникой. Для этого лучше пригласить квалифицированного электрика. А вот для подсоединения обычной люстры специальных умений не требуется. Главное не перепутать провода.
Маркировка проводки
Напомним общеизвестную теорию. По кабелю в нашем доме бежит переменный ток, напряжение которого 220 В, а частота 50 Гц. А доставка этого тока идёт с помощью двух проводов – «фазы» и «нуля». Может присутствовать ещё и 3-й провод, подключаемый к шине заземления.
Различить их не сложно, т.к. маркировка общепринятая:
- «ноль» – с синей или голубой изоляцией;
- «земля» – с жёлто-зелёной изоляцией;
- «фаза» – имеет изоляцию любого другого цвета.
Нередки случаи, когда один кабель содержит много проводов – ноль, землю и несколько фаз. Это даёт возможность подключать различные комбинации проводов и позволяет работать осветительным приборам в нескольких режимах.
Однако бывают исключения. В домах старой советской постройки применялась проводка с одноцветной изоляцией. Это уже существенно усложнит задачу для непосвящённого пользователя.
Процесс подключения
Следует начать с самого простого варианта – как подсоединить люстру при выходе их полотка двух проводов. Очевидно, что это «ноль» и «фаза». Первый идёт к распределительной коробке, а второй к выключателю, где должен прерываться. Желательно произвести проверку правильности этих общепринятых правил, потому что человеческий фактор никто не отменял и вероятность, что электрики в своё время ошиблись, существует.
Проводка помещения
Чтобы проверить проводку понадобиться наличие специализированного сигнализационного прибора для обнаружения фазы, который чаще всего выглядит как отвёртка в прозрачном корпусе.
Начать стоит с полного обесточивания помещения с помощью рубильника на распределительном щитке. Это важно для качественной зачистки проводов. Нужно снять с концов изоляцию и возможные окислы размером до 1 см. Затем развести зачищенные кончики в разные стороны, чтобы не допустить замыкания, и снова пустить ток.
Сначала выключатель светильника должен находиться в выключенном положении. Нужно проверить все провода на наличие фазы. Если фаза обнаружится, то с проводкой проблема. Исправить это самостоятельно вряд ли удастся, просто придётся учесть этот факт и быть более осторожным в последующих действиях.
Аналогично нужно найти фазу с включённым выключателем. Этот провод нужно запомнить или пометить.
Отметим, что для установки двухклавишного или трёхклавишного выключателя нужно иметь минимум такое же количество проводов с фазой в кабеле. Эти провода лучше также пометить, чтобы не сделать ошибки. Важно, что проверка наличия фазы нужна, даже если провода промаркированы правильными расцветками.
Проводка люстры
Простейшим случаем станет подключение светильника одно-, двух- или трёхрожкового, проводку которого не требуется подразделять на подгруппы. Все однотипные провода от патронов соединяются к двум контактам – «нулю» и «фазе». Кабель заземления обычно выводят на корпус устройства из металла.
В случае двухконтактного выключателя и необходимости разделить освещение, тогда все «нули» объединяются вместе, а «фазы», идущие от патронов, объединяются в подгруппы, количество которых зависит от числа клавиш выключателя. Например: в пятипатронной люстре фазы от двух патронов кинуть на одну клавишу выключателя, а фазы от оставшихся трёх соединить на вторую клавишу.
Следует напомнить, что все соединения проводов следует качественно спаивать и изолировать или объединять клеммной колодкой.
Иногда возникает сложность, как подключить люстру с 3 проводами, когда внутренняя разводка скрыта устройством или корпусом прибора. В таком случае следует прозвонить провода мультитестером, и провести проверку соответствия их патронам просто последовательно вкручивая лампочку в патроны.
Определить внутреннюю проводку можно многими методами, но прозвон рожков и опыт с лампочкой будет самым простейшим в определении, какой провод относится к патрону. После это нужно произвести раздел проводов на подгруппы и соединение с кнопкой выключения.
Результатом описанной подготовки подключения люстры должно стать чёткое представление человеком схемы коммутации, наличие зачищенных и промаркированных проводов у потолка и подготовленных групп контактов светильника.
Крепёж изделия к потолку
Разобравшись с электрической составляющей, нужно понять, как повесить люстру на потолок. Последовательность проведения работ будет зависеть от двух факторов – конструктивные особенности крепежа самого прибора и разновидность поверхности потолка.
Крепёж посредством крюка
Такой вид монтажа люстры является старейшим и проверенным. Специальный крючок, колечко или петелька устанавливаются на потолочной плоскости и служат крепежом для подвески осветительного устройства.
Установка подобного крючка предусматривалась при строительстве старых многоэтажек. Если он вмонтирован, то достаточно провести проверку его надёжности и разрешается вешать люстру. Для проверки следует подвесить на крюк предмет, превышающий массу прибора в два раза. Если крепление держит груз, то можно смело монтировать светильник.
А вот как повесить люстру, если крючок не внушает доверия, будет рассказано далее. Достаточно установить новое крепление люстры к потолку.
Деревянное потолочное перекрытие просто создано для вкручивания крюка-шурупа и крепежа светильника. Наличие проблем с таким потолком исключаются.
Бетонная потолочная плита предусматривает несколько различных решений:
- Простейший способ – закрепление крючка на металлическом стержне, помещённом через потолочное отверстие во внутриполостном пространстве плиты, предназначенном для кабелей. Основная задача в таком случае – не допустить повреждения проводки внутри плиты при установке этого стержня.
- Второй простой способ – использование крюка со специальным пружинным фиксатором, так называемая «бабочка». Этот фиксатор вставляется в потолочное отверстие, там крылья растопыриваются в стороны, не позволяя крюку выйти наружу, как гарпуну. Остаётся просто произвести фиксацию этого подвеса с помощью шайбы и гайки.
- Бывают случаи, когда «штатного» отверстия в потолке под крепление нет. Тогда его нужно просто просверлить для последующего забивания пластикового дюбеля или, что лучше, анкера из металла с крючком либо кольцом.
Видео описание
Пример одного из вариантов монтажа крюка для люстры в потолок с уже имеющимся отверстием:
Установив крюк любым из перечисленных способов нужно его проверить нагрузкой, описанным выше методом. После этого рекомендуется произвести изоляцию выступающей из потолка металлической части обычной изолентой или термоусадочной трубкой.
Проверив крепление для люстры к потолку, можно её подвешивать. Важно не забыть обесточить проводку при подсоединении контактной части. Желательно использовать клеммные разъёмы, чтобы не допустить возможных искрений и плавления изоляции.
После соединения контактов и подвешивания прибора сам крюк и провода, как правило, прикрываются декоративным колпаком, предусмотренным конструкцией любой люстры.
Окончив все перечисленные работы, следует восстановить питание в сети и провести проверку работы путём включения и выключения устройства (пока без ламп), для проверки на возможные короткие замыкания. Затем следует исключить пробив «фазы» на корпус прибора, использовав индикатор. Если нарушений не выявлено, то можно вставить лампы в патроны, и только тогда включить люстру, окончательно проверяя работоспособность.

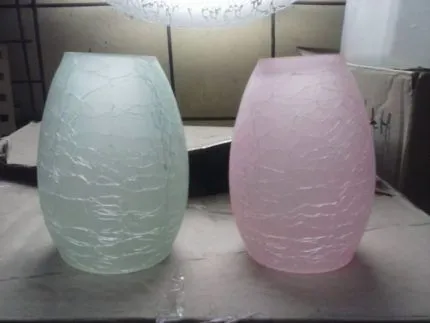

Проверив работу прибора, монтаж завершается установкой всех плафонов, подвесок, декоративных элементов и т.д.
Видео описание
Вариант установки и подключения потолочной люстры в квартире:
Крепёж посредством монтажной планки
Наряду с креплением крючком, во многих люстрах используется подвешивание при помощи отдельной монтажной планки, которая крепится прямо на потолке. Эта конструкция считается более надёжной, т.к. распределение тяжести прибора идёт на несколько точек крепления.
Такая планка обычно воплощается в различных формах и конструкциях, которые обусловлены моделью и массой прибора. Планки бывают прямыми и изогнутыми, с использованием кронштейнов под крепёж либо с выпирающими винтами.
Слишком габаритные люстры комплектуются планками крестообразной формы или выполненными из усиленных профильных деталей.
Часто в планке уже предусмотрена брешь с изолированными краями для пропуска проводов с потолочного перекрытия. Это позволяет планкой и элементами прибора закрыть дырку с выходящей проводкой из потолка.
Дальше проводится стандартное сверление отверстий на потолке под дюбель, согласно с расположением креплений планки, и закручивание саморезов.
После закрепления конструкции следует проверить её надёжность увеличенной нагрузкой.
В процессе монтажа желательно исключить сверление новых отверстий вблизи старых. Края бетона в этих местах могут быть более хрупкими и не обеспечат нужной надёжности. Но выбор места остаётся исключительно за хозяином помещения, т.к. главным остаётся удобство использования освещения.
Иногда в старостроях возникает затруднение, как повесить люстру на крючок, если люстра с планкой. Решений такой проблемы есть несколько.
Когда крючок не препятствует монтажу планки, то им можно усилить качество крепежа. Для этого нужно привязать к крюку тонкую металлическую проволоку, края которой прикрепить к оконечностям планки, надёжно их зафиксировав. После это произвести стандартный монтаж планки.
Если же крюк невозможно использовать из-за особенностей конструкции люстры, то его либо демонтируют, либо просто подгибают к потолку с помощью молотка.
Крепёж прибора к планке также индивидуален, поскольку зависит все от её формы, размера и модели. Зачастую может потребоваться сторонняя помощь по удержанию люстры при проведении коммутационных работ с проводкой. Подсоединив все контакты, основание люстры фиксируется к планке декоративными гайками и винтами.
Видео описание
Подробный пример монтажа люстры на планку с коммутацией проводов:
Проверку работоспособности и завершающий монтаж устройства следует провести по примеру предыдущего раздела.
Крепёж к потолку из гипсокартона
Наличие люстры предусматривают ещё на этапе монтажа гипсокартонного потолка. Устанавливается небольшой аккуратный крюк или особые металлопрофили для удобства фиксации монтажной планки.
А вот как установить люстру, если эта проблема не была учтена на этапе строительства, будем разбираться дальше.
Крепёж крюком
Нельзя подвесить осветительное устройство на крюк, просто вкрутив его в гипсокартон. Конструкция не выдержит.
Последовательность действий такая:
- Просверлить на потолке отверстие с диаметром, не превышающим размер колпака люстры.
- В центре этого отверстия с помощью перфоратора пробиваем дыру в бетоне для анкерного крепления.
- Туда нужно вставить анкер с длинной резьбовой шпилькой, и зафиксировать его нужно так, чтоб кончик этой шпильки был ниже уровня гипсокартона.
- К этому кончику крепится рым-гайка, предназначенная для последующего подвешивания люстры. Лишнюю длину шпильки следует срезать ножовкой.
В случае наличия в межпотолочном пространстве старой дыры, проводятся работы идентичные обычному потолку. Просто крепятся детали не со стандартным кольцом, а детали, имеющие резьбу, такой длины, чтобы они выходили за пределы плоскости гипсокартона.
Крепёж планкой
Монтаж светильника с помощью монтажной планки обуславливается массой прибора. Если прибор не больше 5 кг, то это возможно. Тогда крепёж планки с листом ГВЛ проводится с помощью специальных дюбелей для гипсокартона – «бабочек» или «улиток».
Удержание первых происходит за счёт распирания конструкции из пластика после вворачивания самореза. Во втором случае удержание происходит посредством очень высокой и резкой резьбы, имеющей большую плоскость соприкосновения при вкручивании в гипсокартон. После вворачивания всей «улитки» по уровню листа ГВЛ, в неё вставляют и вкручивают саморез.
Когда люстры более тяжёлые, то следует использовать методику анкеров со шпильками, описанного ранее. Кончики шпилек с резьбой послужат крепежом планки, а лучше крестовины.
Последующая работа уже не вызывает вопросов.
Видео описание
Пример подвески люстры на гипсокартон:
Крепёж к натяжному потолку
Провести такие работы обычному человеку без подготовки невозможно. Доверять их нужно исключительно специалистам и до подвески потолочного полотна.
Потребуется заранее подготовленная и подвешенная к потолочной плите платформа на такой высоте, чтобы плоскость подвесного потолка проходила по её нижнему срезу. Учитывая размещение этой платформы и уровень полотна, специалисты прорезают и обрабатывают дыры для прохождения проводки и деталей крепежа.
Самостоятельные попытки провести какие-либо работы при уже натянутом покрытии гарантированно приведёт к неудаче.
Проводя монтаж люстры к подготовленным мастерами креплениям и выводам проводки, важно не зацепить натяжной поверхности. Разрыв, порез или прокол приведут к полной порче полотна.
В случае с подвесным потолком рекомендуется применять только модели люстр под светодиодную лампу. Другие виды освещения приведут к быстрой порче и потери привлекательности полотна потолка.
Коротко о главном
Установка люстры на потолке дома или квартиры осуществляется чаще всего с помощью крючка или планки.
При этом очень важно учитывать качество потолочного перекрытия и вес осветительного прибора.
Процесс установки светильника делится на подготовку электросети и подготовку люстры, а также коммутационные и монтажные работы.
Во время подключения очень важно выполнять все правила техники безопасности при работе с электричеством, своевременно обесточивая сеть.
По окончании монтажа обязательно проводить тестирование наличия нежелательных пробивов тока или возможных замыканий.
Как спроектировать кухню в Леруа Мерлен самому?
Проектирование кухни в Леруа Мерлен может быть проще, чем кажется. Ниже приведены основные шаги для создания своего проекта кухни в Леруа Мерлен:
-
Измерьте размеры кухонного помещения. Используйте ленту измерения, чтобы определить длину, ширину и высоту комнаты, а также расположение дверей, окон и электроприборов.
-
Нарисуйте план кухни на бумаге или в программе для дизайна интерьера. Учтите размеры комнаты, расположение дверей и окон, а также любые другие особенности, такие как колонны или трубы.
-
Выберите стиль кухни, который подходит вам по вкусу и бюджету. Леруа Мерлен предлагает различные стили кухонь, от классических до современных.
-
Определите тип кухонных шкафов, которые вам нужны. Решите, какой тип отделки и фурнитуры вам подходит.
-
Разместите кухонную мебель на плане кухни, расставляя шкафы, рабочие столы, столешницы и другую мебель в соответствии с вашими предпочтениями и возможностями помещения.
-
Добавьте электроприборы и другие устройства на план. Разместите холодильник, плиту, посудомоечную машину и другие приборы в удобных местах.
-
Добавьте освещение и розетки на план. Убедитесь, что розетки расположены там, где вам нужно, а светильники освещают рабочую зону кухни.
-
Посмотрите свой проект кухни в Леруа Мерлен с разных углов и проверьте, соответствует ли он вашим требованиям.
-
Отправьте свой проект на сайт Леруа Мерлен и получите консультацию специалиста, который поможет вам уточнить детали и подготовить заказ на покупку мебели и принадлежностей.
Создание проекта кухни в Леруа Мерлен может быть интересным и творческим процессом. Помните, что важно учитывать как визуальные, так и функциональные аспекты при выборе мебели и расстановке элементов к
… на кухне. Также важно учитывать свой бюджет и возможности помещения. Леруа Мерлен предлагает широкий выбор мебели и аксессуаров для кухни, а также услуги консультантов, которые могут помочь вам с выбором и проектированием кухни. Вы также можете использовать онлайн-инструменты и приложения для проектирования интерьера, чтобы визуализировать свою кухню и сделать правильный выбор мебели и аксессуаров. Независимо от того, как вы решите создать свою кухню, помните, что важно учитывать все ваши потребности и желания, чтобы создать место, где вы будете чувствовать себя комфортно и уютно.
