Выкройка колпака на трубу: чертеж, отличия от дымника, козырька и флюгарки, схемы и инструкции по изготовлению своими руками

Колпак на дымоход чертеж» — в этой статье мы расскажем о том, как отличить колпак от других элементов дымохода, таких как дымник, козырек и флюгарка, и как сделать колпак своими руками. Мы также подробно рассмотрим чертежи и схемы, и дадим выкройку для колпака на трубу.

Защитный колпак на трубу дымохода своими руками: чертежи, изготовление, фото

Казалось бы, такая простая вещь, как колпак на трубу дымохода вызывает множество вопросов: каким он должен быть, как сделать козырек своими руками и вообще, нужно ли его устанавливать? Обсуждение и споры по данной теме занимают не одну страницу популярного форума, но однозначного ответа вы там не найдете. Давайте попытаемся решить эти задачи самостоятельно, начиная с последней.

Зонт дымовой трубы – за и против

В пользу установки разнообразных колпаков (флюгарок) на оголовки дымоходов говорят следующие аргументы:

  • зонтик частично прикрывает устье от задувания ветром и таким образом снижает вероятность опрокидывания тяги;
  • дымник служит защитой от попадания мусора и влаги в виде осадков;
  • если применить сетчатую конструкцию, то внутри дымоходного канала не смогут гнездиться птицы;
  • изделие продлевает срок службы оголовка кирпичной трубы, разрушаемого ветром, дождем и снегом;

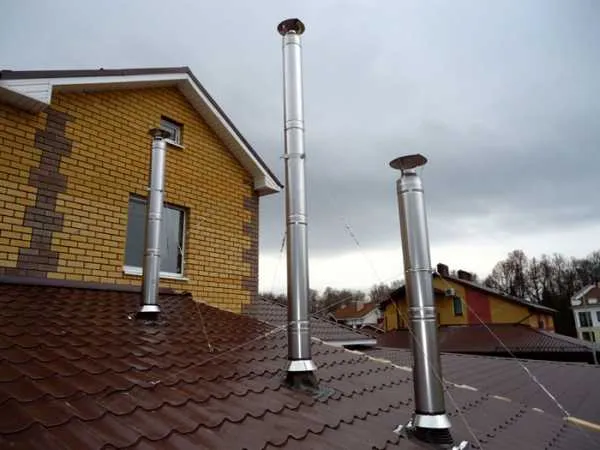

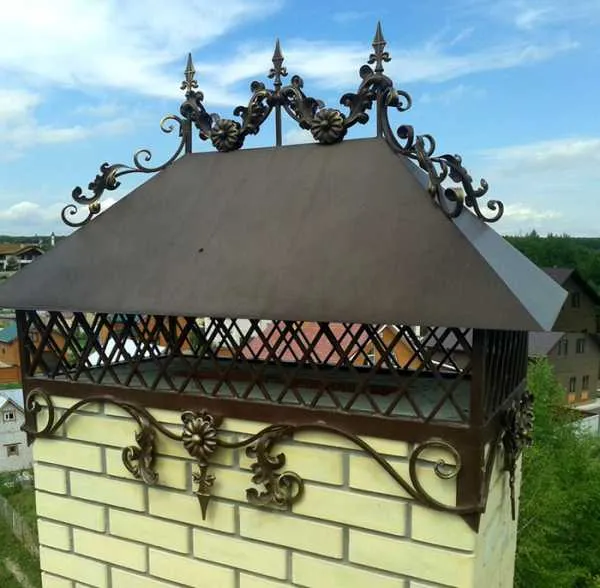

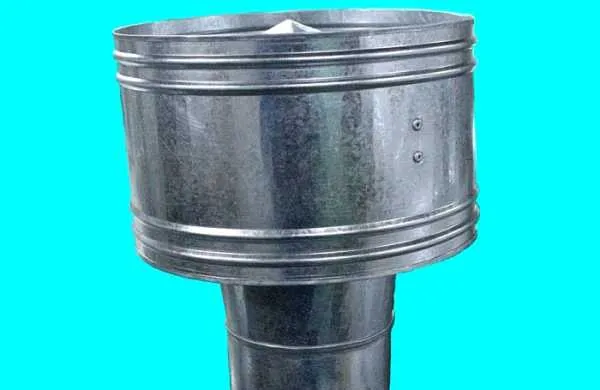

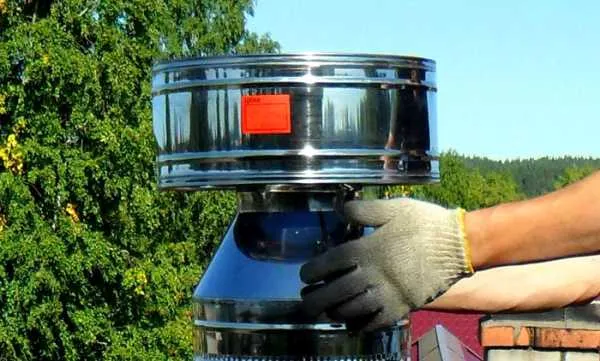

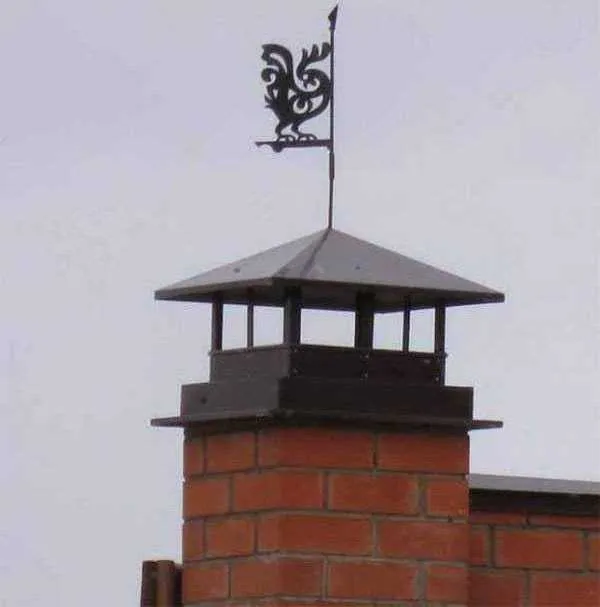

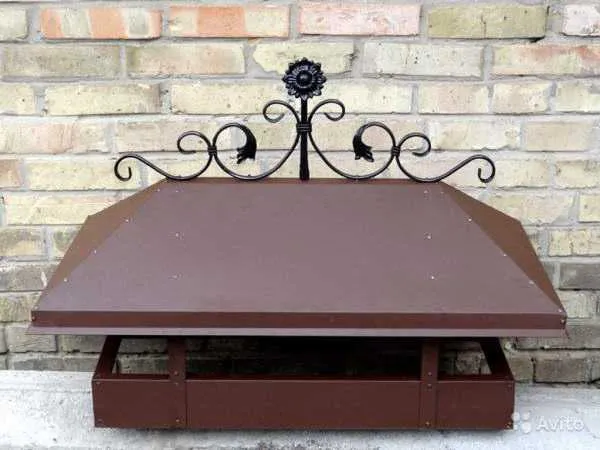

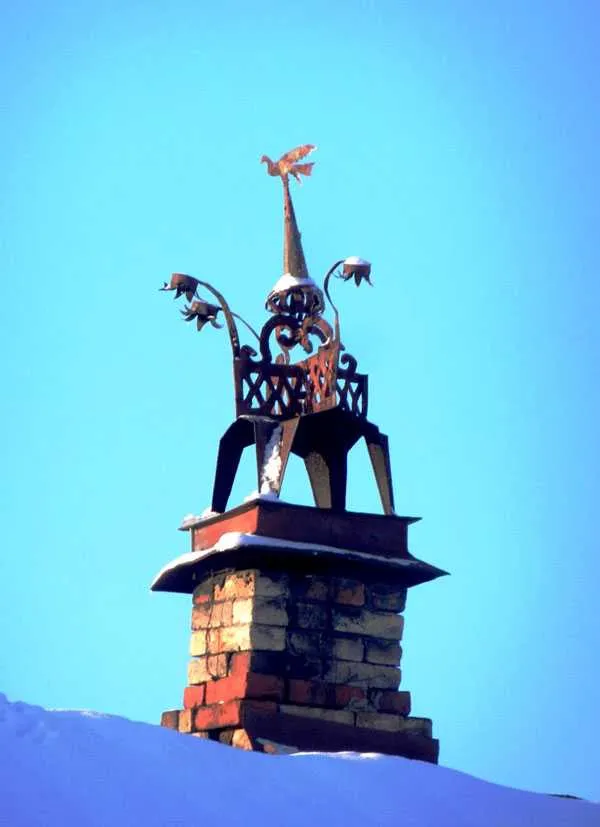

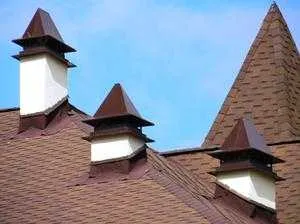

  • флюгарка с декоративными элементами дополняет архитектурный стиль здания.

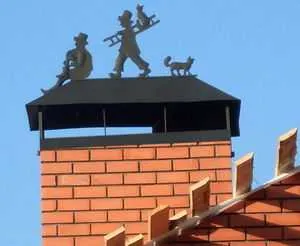

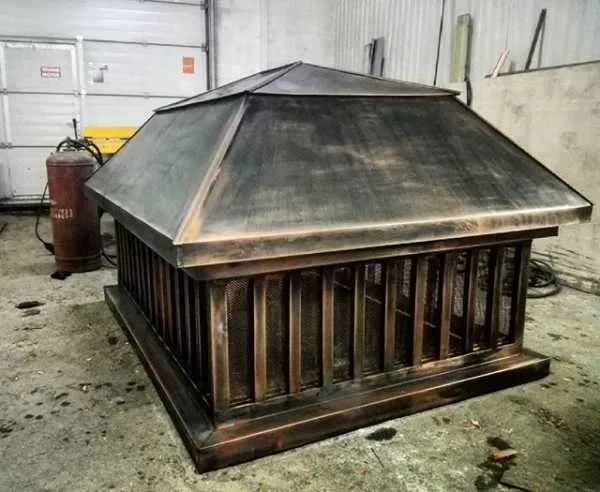

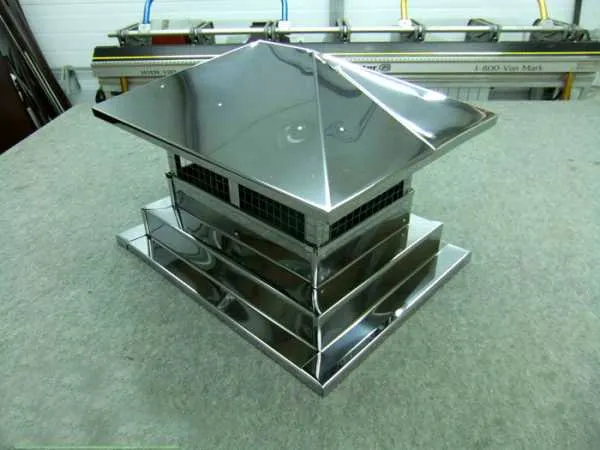

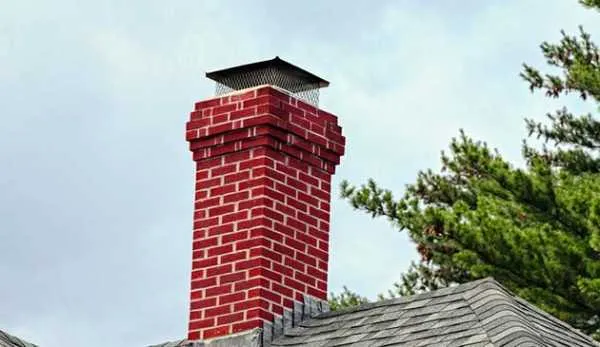

Вариант флюгарки с сеткой от птиц

Примечание. Составляя перечень, мы не принимали во внимание недостоверную рекламную информацию. Утверждения о том, что различные насадки увеличивают тягу в газоходах и повышают КПД котлов, являются чистейшей выдумкой.

Теперь рассмотрим контраргументы. Основной негативный момент заключается в том, что козырек на дымоход в виде грибка стоит на пути продуктов горения, то есть, препятствует их свободному выходу, создавая ощутимое аэродинамическое сопротивление. Это значит, что зонт дымовой трубы не увеличивает тягу, а наоборот, уменьшает ее.

Второй минус от применения насадок многократно подтвержден печальной статистикой. Дело в том, что одним из продуктов сжигания углеводородов является водяной пар, уходящий в атмосферу вместе с дымом. В дизельных и газовых котлах с высоким КПД отходящие газы с температурой до 120 °С охлаждаются, поднимаясь по трубе, а потом соприкасаются с металлом колпака.

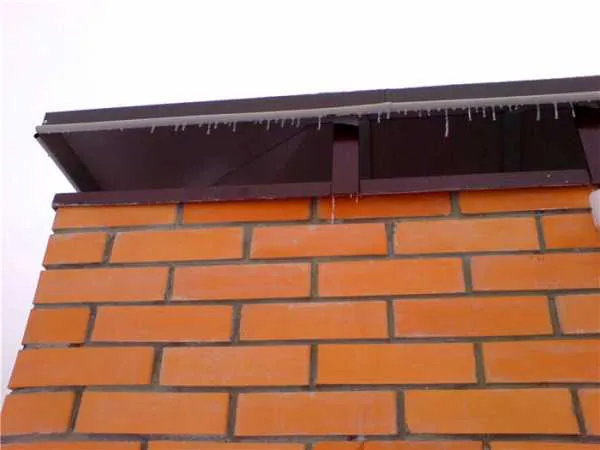

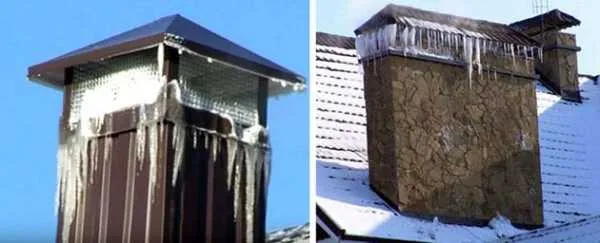

Примеры обледенения дымовых труб, оснащенных насадками

Водяной пар тут же конденсируется и при минусовой температуре замерзает, отчего на зонтике образуются сосульки, перекрывающие сечение дымохода, как показано на фото. В результате угар идет в помещение и отравляет жильцов дома. Есть и другие аргументы против монтажа грибков:

  1. В современных дымоотводах круглой формы птицам селиться негде, поэтому закрывать их сеткой не требуется.
  2. Правильно построенный газоходный канал имеет внизу сборник для конденсата со сливом, куда благополучно стечет вода, попавшая в трубу в виде осадков.
  3. Колпаки из тонкой оцинковки, установленные на дымоходах твердотопливных котлов и печей, прогорают за 3—5 лет из-за постоянного контакта с газами высокой температуры (150—200 °С). Необходимо ставить отражатель из нержавейки, увеличивающий цену изделия.

Нужно ли ставить колпак — рекомендации

Касательно установки зонтов на дымовые трубы нормативные документы разных стран выдвигают различные требования. Например, в европейских государствах допускается монтировать насадки только на вентиляционные каналы, а на дымоходы строго запрещается. В Украине нельзя ставить колпаки на трубы, подключенные к газовым котлам. В Российской Федерации и Беларуси прямого запрета нет, но формулировка СНиП весьма расплывчатая:

«Дефлекторы, зонты и прочие насадки на дымоходах не должны препятствовать свободному выходу продуктов горения».

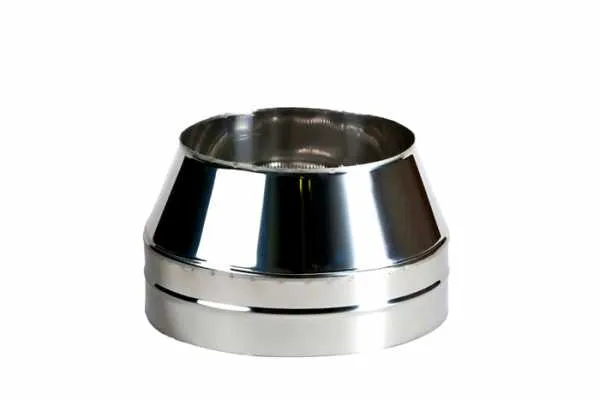

В этом дымнике выбросы проходят по сквозной трубе и не встречают препятствий

Мы предлагаем подойти к решению вопроса с точки зрения безопасности и практичности, а уж потом думать о красоте. Перед тем как сделать и водрузить колпак на дымоход, учтите следующие рекомендации:

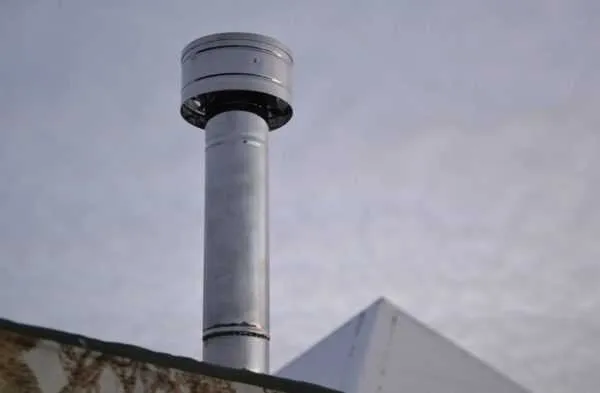

  1. Круглые стальные трубы, отводящие дым от высокоэффективных котлов с КПД более 85%, закрывать традиционным грибком нельзя. Воспользуйтесь конусной насадкой в виде открытого сопла, которая не обледенеет при любом морозе.
  2. Кирпичный дымоход без вставок, присоединенный к теплогенератору с высоким КПД, можно защитить насадкой в виде крышки с проходящим насквозь патрубком, как это сделано на фото.
  3. На вертикальные каналы от печей и ТТ-котлов устанавливать зонты допускается. Чтобы железный козырек долго выполнял защитную функцию на печной трубе, предусмотрите внутри пластину из нержавеющей стали.
  4. На дымоотводные блоки, сложенные из кирпича и снабженные боковыми продухами, очень желательно монтировать двускатные либо вальмовые колпаки. Цель – закрыть от осадков и ветра верхнюю часть кладки, не касаясь газоходных отверстий по бокам.

Здесь заметно, что колпак не мешает выходить дыму через боковые продухи, но за 15 лет эксплуатации железо над газоходом покрылось ржавчиной

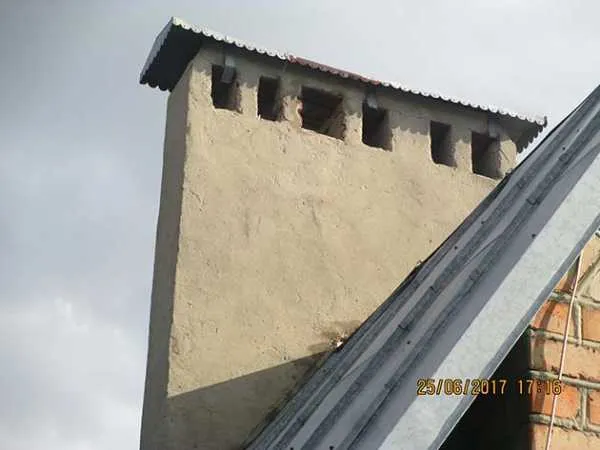

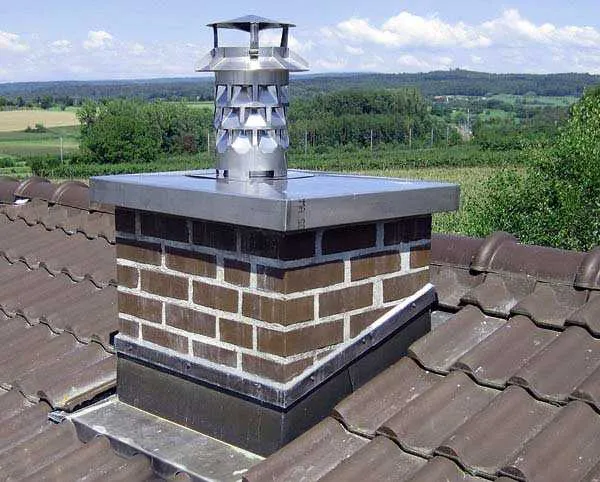

Чтобы защитить кирпичный блок, где вытяжные и дымоходные трубы открыты сверху, закажите или смастерите короб с несколькими сквозными патрубками, вставляемыми в эти каналы. Сверху на выводы вентиляции ставьте обычные грибки, а на газовые – конусные сопла, как изображено на фото.

Вытяжные и газоходные каналы оснащаются разными насадками

Как изготовить козырек

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

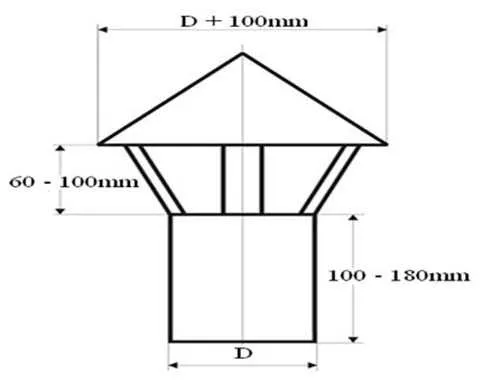

  • габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
  • угол уклона скатов – от 30 до 45°;
  • минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

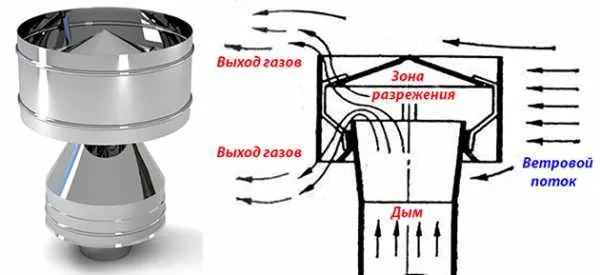

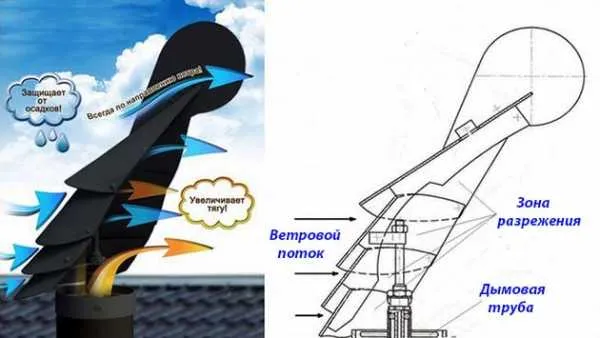

Схема работы дефлектора

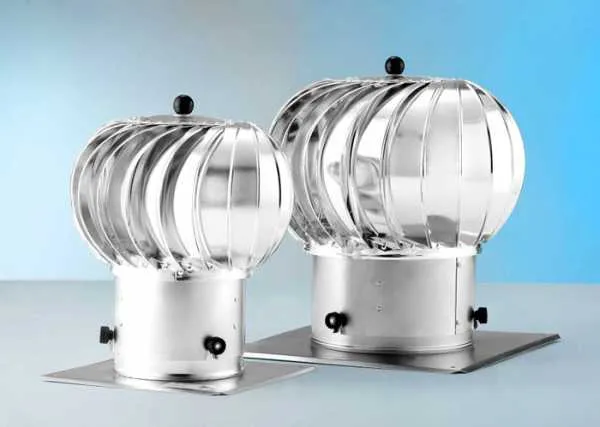

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Насадка красивая, но не слишком эффективная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый зонтик

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

  1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
  2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
  3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
  4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Вычерчивание круга (слева) и соединение краев грибка (справа)

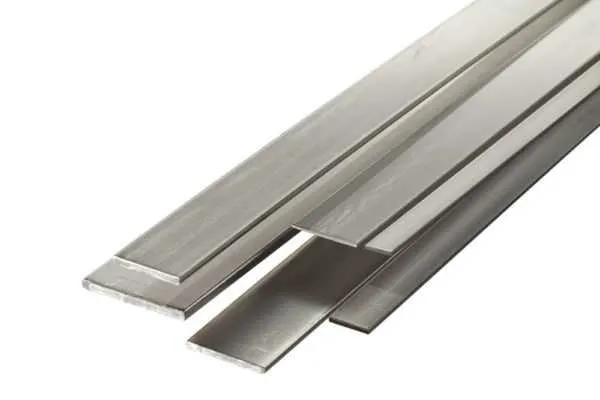

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатная флюгарка

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Сборка рамы и монтаж стоек по углам

Процесс сборки колпака своими руками довольно прост – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Заключение

Как вы наверняка успели заметить, для изготовления круглого и прямоугольного колпака на дымоход не нужно быть мастером жестяницких работ. Достаточно иметь желание, запастись терпением и временем, чтобы сэкономить деньги на покупке этой нехитрой детали. Для тех, кому традиционные конструкции грибков не слишком интересны, предлагаем посмотреть последнее видео по самостоятельной сборке флюгера – «подхалима».

otivent.com

Колпак на дымоход своими руками – конструкция и чертежи

Через дымоход на улицу выходит смесь газов с продуктами сгорания топлива из каминов, печей и отопительных котлов. Рассматривая частные дома, можно заметить, что оголовок трубы венчает специальный козырек или зонтик. С первого взгляда на эти приспособления, украшенные фигурной ковкой, затейливыми узорами и фигурками, складывается впечатление, что они всего лишь элемент декора. На самом деле колпак на дымоход является важным элементом системы дымоудаления, правильность конструкции и монтажа которого отражается на эффективности ее работы. Эта статья расскажет о принципах работы, видах и способах самостоятельного изготовления дефлекторов своими руками.

Содержание статьи

Конструкция

Колпак на дымоход – устройство, напоминающее по виду зонт или козырек, устанавливаемое на оголовок трубы с целью защиты от попадания влаги. Существует огромное множество вариаций внешнего облика флюгарок, в зависимости от формы и размера канала дымоудаления. Конструкция колпаков всех видов состоит из следующих элементов:

Конструкция колпака для дымохода

  1. Защитный зонтик. Навершие колпака в виде конуса, пирамиды, полукруга или других, более сложные форм. Зонт защищает трубу от попадания в нее атмосферных осадков, мусора, проникновения в дымоход птиц.
  2. Фартук-капельник. Этот элемент колпака защищает оголовок трубы от капель, отскакивающих от зонтика. Он помогает увеличить срок службы дымохода, предотвращает появление коррозии, грибка. Фартук применяют в случае, когда устанавливают колпак на трубу прямоугольной или квадратной формы.

    Виды фартука-капельника

  3. Кронштейны. Пластины из листового металла, которые используют, чтобы соединить козырек с фартуком. Количество кронштейнов зависит от размера дымохода и веса зонтика. Крепеж выполняют при помощи сварки.

Важно! Для дымохода можно сделать колпак своими руками из листового металла, однако, более сложные модели проще купить или заказать. Наиболее удобный в обслуживании и эксплуатации вид – защитный зонтик с открывающейся крышкой. Благодаря подвижности этого элемента, защитный козырек не снимают во время прочистки или осмотра дымохода.

Чтобы сделать долговечный колпак для трубы дымохода используют листовой металл, не подверженный коррозии. Распространено изготовление своими руками из оцинкованной стали, меди или алюминия. Зонт на оголовок из меди имеет благородный оттенок, он выглядит респектабельно, однако часто становится «жертвой» сборщиков цветного металла.

Разновидности

Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров. В строительных магазинах встречаются изделия следующих видов:

  • Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.
  • Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
  • Флюгарка с полукруглым зонтиком. Ее используют для монтажа на крышах домов в европейском стиле. С точки зрения увеличения тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
  • Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
  • Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

Разновидности колпаков для дымохода

Разные виды колпаков на трубу

Обратите внимание! Флюгарки снабжают дополнительными функциональными элементами: заслонками, двойными крышами, откидными дверками. Не стоит увлекаться вычурными деталями, ведь главное в выборе дефлектора – долговечность и эффективность. Непродуманная форма может стать причиной возникновения шумов или вибрации в трубе.

Принципы работы и функции

Колпак на дымоход не только защищает от попадания мусора и воды в канал дымоудаления, он влияет на силу тяги. Воздушный поток, двигающийся горизонтально или под углом, разделяется и уходит вниз, это вызывает «подсасывающий» эффект. Благодаря этому, создается зона с пониженным давлением, в которую устремляется дым из топки. Защитный дефлектор выполняет следующие функции:

Оптимизация тяги с помощью дефлектора

  1. Предотвращает проникновение влаги внутрь дымоходной трубы. Сырость в дымоходе увеличивает расход топлива и создает благоприятные условия для распространения грибка.
  2. Закрывает отверстие трубы от попадания веток, листьев, мусора, а также гнездования птиц. Зонт снижает риск возникновения возгорания, засоров. Благодаря ему дымоход реже засоряется и эффективнее функционирует.
  3. Оптимизирует работу дымохода. Правильно подобранный козырек на 10-15% увеличивает КПД дымохода. А с помощью специальных аэродинамических дефлекторов с турбинами решают проблему отсутствия тяги.

Важно! Хотя защитный зонт дымохода считают элементом декора, в первую очередь это функциональный элемент дымоудаления. Правильно подобранный дефлектор не должен создавать шум или вибрацию внутри дымоходного канала.

Изготовление своими руками

Чтобы сделать козырек для дымохода своими руками, лучше выбрать модель попроще. Для работы потребуется листовая оцинкованная сталь, ножницы по металлу, гибы, маркер, картон, сварочный аппарат. Процесс выполняют в следующем порядке:

  • Изготовление защитного колпака своими руками начинается со снятия мерок с дымохода. Для этого удобнее пользоваться металлической линейкой или мерной лентой. Измерения производятся точно, без спешки.
  • Следующий этап – создание выкройки на картоне. Учтите, что зонт должен надеваться на дымоход легко, без усилия, поэтому к размерам трубы прибавляют зазор 4-5 мм.

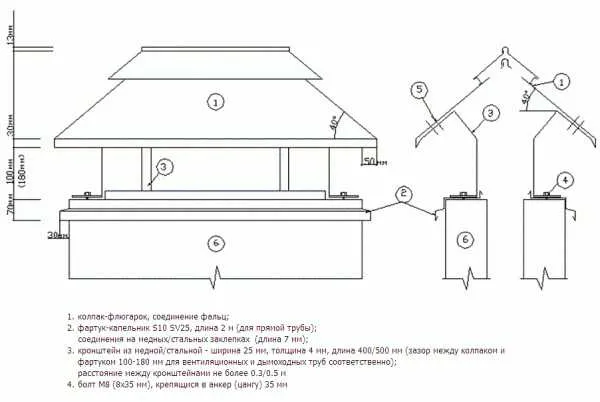

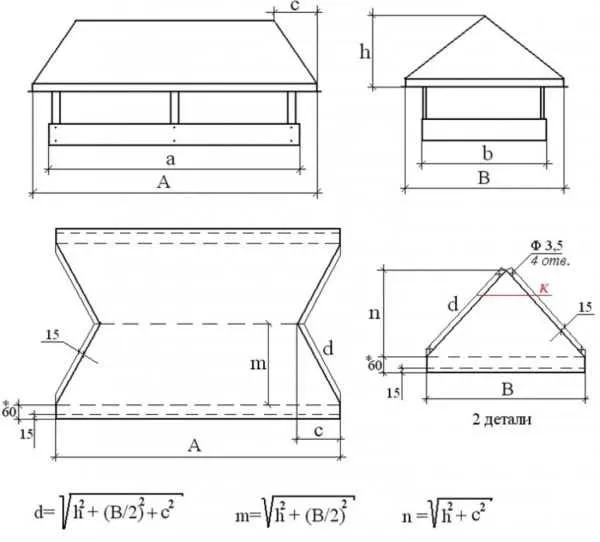

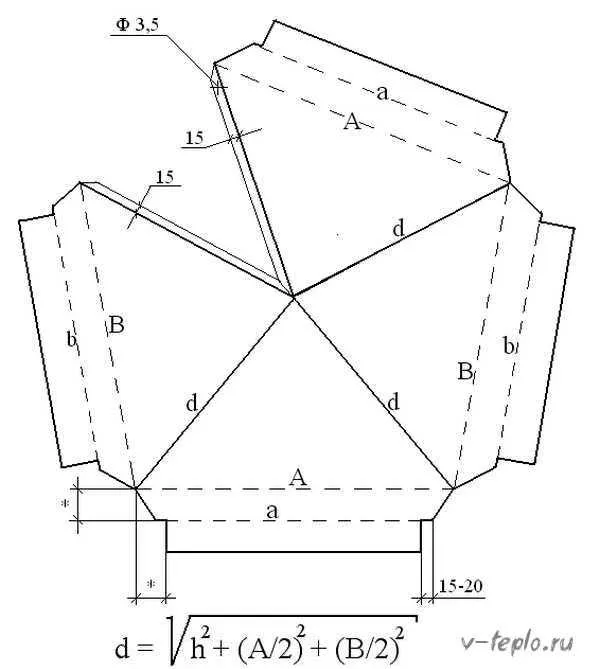

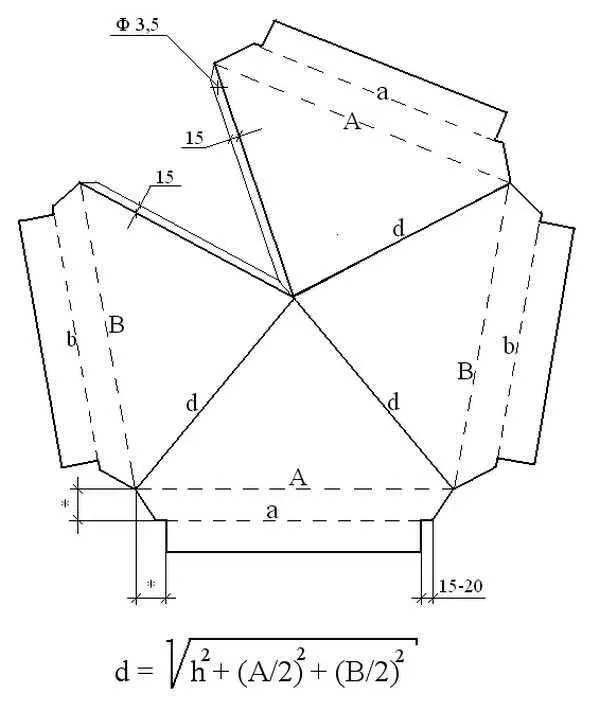

    Чертеж будущей флюгарки

  • После окончательного утверждения, чертеж переносится на лист металла с помощью маркера. Используя ножницы по металлу, вырезают заготовку зонтика.
  • Заготовку размещают на удобной поверхности разметкой вверх и листогиба сгибают линии, отмеченные в чертеже пунктиром, до угла 90 градусов. Затем сгибают линии, отмеченные буквой «d». В месте соединения следует сделать 3 отверстия с шагом 15-20 см и зафиксировать козырек клепками.

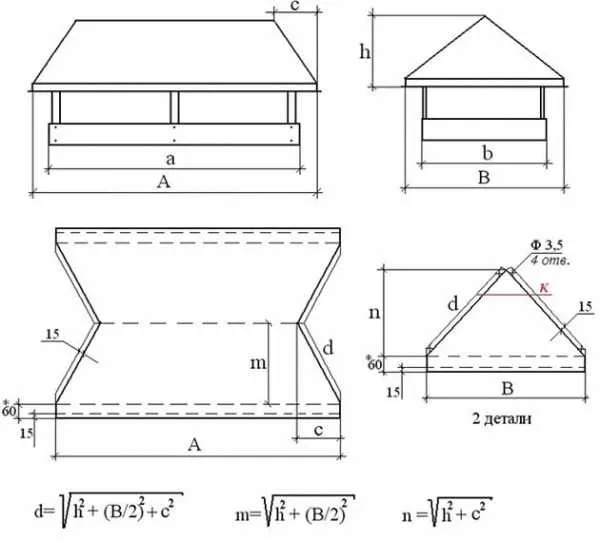

    Развертка выкройки

  • Выкройку фартука-капельника также переносят на лист металла и вырезают. Сгибы обрабатывают с помощью листогиба и соединяют детали клепками.

    Выкройка фартука-капельника

  • Из металлических пластин делают кронштейны нужной длины и приваривают их к фартуку и зонтику. Места сварки обрабатывают грунтовкой по металлу.

    Работа листогибом

  • На колпак наносят антикоррозийное покрытие и 1-2 слоя краски. Для полного высыхания требуется 1-2 дня. Затем его надевают на оголовок трубы.

Важно! Сделать колпак на дымоход своими руками проще всего, если изготовить из выгнутого дугой листа металла. При создании чертежа учитывайте, что в зимний период на кронштейны ложится вес снежной шапки, поэтому выбирайте металл достаточной толщины и прочности.

Самостоятельно изготавливая зонт для защиты дымохода от проникновения влаги, точно измеряйте размеры трубы. Правильно подобранная модель дефлектора улучшает внешний вид крыши и оптимизирует работу системы дымоудаления.

Видео-инструкция

krovlyakrishi.ru

Как сделать колпак на трубу дымохода своими руками: чертежи и виды приспособлений

Колпак на трубу дымохода надолго сохраняет свою долговечность и надежность, его можно изготовить своими руками или приобрести в готовом виде. Выбирая первый вариант, надо определить, какое изделие необходимо получить. Это может быть сложная конструкция с креативным дизайном и множеством дополнительных функций либо простая модель.

Выбор формы и материала

Колпак на дымоход был изобретён довольно давно. Он решает несколько практических задач:

  • защищает дымоход от внешней факторов: дождя, снега и ветра;
  • выступает в качестве дополнительного украшения крыши.

Важно обеспечить, в первую очередь, защиту от ветра и осадков, иначе стенки дымохода будут разрушены под влиянием погодных условий.

Колпак надо выбирать в соответствии с:

  • типом канала;
  • диаметром отверстия.

Основываясь на этих показателях, подбирают:

  • выполненный из хрома и никеля колпак, если дом отапливается газом;
  • съемное изделие, если квартира отапливается камином, твердотопливным котлом или дровяной печью.

Основными типами считаются модели с круглым и квадратным основанием, стационарные или откидные, изготовленные из жести — хромоникелевые или чёрные. Многие модификации лишены основания. Их закрепляют непосредственно на дымоходном канале.

Сегодня появились дымники из оцинкованной или нержавеющей стали, меди. Имеется возможность также подобрать модификации так, чтобы оттенок колпака сочетался с цветом крыши. Выбранный вариант должен по функциональности соответствовать конкретному типу трубы. Он также должен подходить постройке по стилю.

Архитектурная форма

Что касается архитектурной формы колпака, то многоскатная флюгарка способна отлично защищать от попадания атмосферных осадков и снега. Такой дымник смотрится очень эффектно, особенно если установить сверху фигурки каких-либо животных, изготовленных из металла.

Модели с плоской поверхностью чаще находят применение. Есть колпаки с открывающейся крышкой, которые тоже популярны. Они удобны для профилактики и беспрепятственного обслуживания дымохода. Существенно улучшает тягу дефлектор, в корпусе которого присутствует вентиляционное отверстие.

Но дымник используют далеко не всегда. Необходимость в нём фактически отсутствует в местности, где редко бывают осадки и практически нет ветра. Но для российских широт он является необходимостью.

Зонт для дымохода

Зонт дымовой трубы можно поставить по нескольким причинам:

  • он способен частично закрывать устья от задувания ветра, благодаря чему опрокидывание тяги исключается;
  • дымник не даёт попадать внутри мелкому мусору;
  • сетчатая конструкция обеспечивает защиту от гнездования птиц;
  • такое изделие продлевает срок службы оголовка кирпичной трубы, которая может разрушаться под воздействием атмосферных осадков;
  • флюгарка такого типа обладает хорошими декоративными качествами, а потому способна дополнять архитектурный облик здания.

Установка колпака

Здесь следует ориентироваться на безопасность и практичность. В последнюю очередь надо думать о внешней привлекательности конструкции. Важно учитывать следующие рекомендации:

  1. Стальные трубы круглой формы нельзя закрывать традиционными по форме конструкциями. Они отводят дым от высокоэффективных котлов, чей КПД превышает 85%. Лучше использовать конусные насадки, выполненные в форме открытого сопла. Они не покроются коркой льда при морозе.
  2. Кирпичный дымоход, лишенный вставок, подсоединенный к теплогенератору с высоким КПД, можно оборудовать насадкой в виде крышки. Сквозь неё проходит патрубок.
  3. На печи с вертикальными каналами желательно устанавливать зонт. Такая форма выполняет на печной трубе защитную функцию. Но чтобы это стало возможным, желательно поставить внутри пластину из нержавеющей стали.

На дымоотводные блоки, выложенные из кирпича и оборудованные боковыми продухами, рекомендовано монтировать вальмовый или двускатный колпаки. За счёт этого верхняя часть кладки будет защищена от осадков и ветра. При этом соприкосновение с газоходными отверстиями по бокам будет исключено.

Для защиты кирпичного блока, где наверху открыты дымоходные и вытяжные трубы, можно смастерить короб с несколькими сквозными патрубками. Они, в свою очередь, вставляются в указанные каналы. Сверху на выводы вентиляции устанавливаются обычные колпаки в виде грибка, а на газовые надо ставить конусные сопла.

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками. Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

  • диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
  • углы наклона скатов должны варьироваться от 30 до 45 градусов;
  • от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением. Есть и другие варианты конструкции:

  • вращающийся флюгер;
  • дефлектор.

Последний дает возможность усиливать тягу посредством ветрового давления. Благодаря ему создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление сохраняет все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе продуктов горения.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Создание простого круглого зонтика

Чтобы выполнить такую работу, надо подготовить инструменты: дрель, ножницы по металлу, молоток и оборудование для установки заклепок. Как только определены размеры грибка, выполняют работу в следующем порядке:

  1. Завинчивают два самореза в деревянную планку, сохраняя между ними расстояние, равное радиусу изделия + 15 мм. Получается самодельный циркуль, посредством которого можно сделать наметку на металле, обозначив центральную часть круга. Прочерчивается и его контур.
  2. Заготовку обрезают ножницами, после чего рисуют сектор, длина дуги которого равна 120 мм. Полученная фигура чем-то напоминает кусок торта.
  3. Вырезают указанный клин, вслед за этим совмещают с усилием внешние края фигуры. Фиксируют их тисками.
  4. Высверливают три отверстия вдоль полученного шла и соединяют концы детали с винтиками или заклепками. Можно считать верхнюю часть флюгарки готовой.

При помощи стальных полос создают ножки для грибка и опоясывающий трубу хомут. Берут тонкие листы, которые изгибают в несколько раз. Указанные детали аналогичным образом закрепляют на зонтик заклепками.

Двускатная модель

Чтобы сделать двускатную флюгарку, надо использовать станок, получивший название листогиб.

Так же, как и в предыдущем случае, сначала делают замеры наружной поверхности кирпичного дымохода. Рассчитывают выкройку и делают соответствующую схему. Далее колпак собирается по простому алгоритму.

Надо раскроить металл и согнуть его, следуя штриховым линиям. Полученные детали необходимо соединить заклепками. Функцию жестких стоек выполняют готовые уголки из крашеного металла, толщина которых варьируется от 0,5 до 0,7 мм.

Европейский колпак

Такая модель больше предназначена для предотвращения формирования конденсата и имеет закругленный вид. Дымник такого типа можно изготовить самостоятельно, используя стальной лист и изготовленные своими руками держатели.

Как изготовить европейский колпак:

  1. Берут стандартный металлический лист и аккуратно сгибают вокруг трубы, можно непосредственно по контуру дымохода.
  2. Переделывают ложки, за которые колпак будет держаться непосредственно на трубе. Лучше всего это делать специальным станком или попросить знакомого сварщика. Можно также проделать поперечные разрезы, не идущие до конца, и посредством пассатижей осторожно отогнуть полосы.
  3. Указанные разрезы необязательно делать поперечными. Допускается использование продольных полос, если кусок металла довольно длинный. По краям вырезают прямоугольник и оставляют хвосты по центру. После этого сворачивают лист в форме полукруга и нажимают хомутом на хвосты.
  4. Аккуратно сгибают ножки.

Допускается использование обычного хомута для дымоходных труб, чтобы монтировать такой колпак на трубу.

Чтобы сделать европейский колпак, понадобится лишь кусок листового металла и диск для болгарки.

С искрогасителем

Иногда стандартный колпак оснащают сеткой с искроуловителем. Она выступает в качестве бонуса к основным функциям объекта. Благодаря такому компоненту птицы не могут попадать внутрь дымохода. При этом создается барьер для разносимого ветром мусора. Но сетка должна иметь довольно крупные отверстия, чтобы дым беспрепятственно выходил из трубы. Особенно красиво выглядят колпаки с искрогасителем, изготовленные из меди.

Установка дефлектора

Эффективность его была доказана многими владельцами домов и коттеджей, которые воспользовались этой моделью. Несмотря на то что цена таких изделий может доходить до 140 долларов за стандартные конструкции, спрос на них остается постоянным.

Чтобы не переплачивать, можно самостоятельно изготовить описанный прибор. Весь процесс займет не больше 3 часов. Всё зависит от навыков собирающего. На первом этапе создается чертеж, после чего изготавливаются заготовки. Далее идет сборка прибора и установка его на дымоходе с последующим закреплением.

Перед рисованием чертежей следует сделать расчёт диаметра отводящего патрубка и диаметр колпака. Важно и измерить высоту самого дефлектора. Чтобы не допустить в этом моменте ошибок, помогут специальные формулы:

  • высота=1,6−1,7 x диаметр;
  • ширина диффузора=1,2−1,3 x диаметр;
  • ширина колпака=1,7−1,9 x диаметр.

После нанесения контура заготовок на бумагу, можно переходить к созданию заготовок из металла. Лучше брать нержавеющую или оцинкованную сталь, толщина которой варьируется от 0,5 до 1 мм.

После подготовки выкройки по металлу можно приступать к этапу сборки изделия. Для этого потребуется дрель, заклепочник или сварка. Если отдается предпочтение последнему варианту, надо проявлять максимум аккуратности, чтобы не прожечь участок дефлектора.

Колпак закрепляется на основании ножками, которые точно так же вычерчиваются на бумаге и вырезаются в дальнейшем из листа нержавеющей стали. Когда все эти этапы пройдены, остаётся лишь наиболее ответственный момент — установка на дымоход.

Высверливают отверстия на трубе для закрепления дефлектора. Фиксируются заклепки. После этого надо проверить, имеется ли уклон в разные стороны у установленного прибора. Монтаж хомута потребуется, если дефлектор болтается. Если труба не сделана из кирпича, такой вариант будет как нельзя кстати. Если речь идет о керамической трубе, то придётся воспользоваться особыми переходниками.

planken.guru

Колпак на трубу дымохода своими руками по чертежам

Дымовую трубу обязательно нужно защищать от осадков. В холодное время вода начинает застывать в трубе, возникает опасность ее разрушения. Для этого верхняя часть закрывается специальным колпаком. Чтобы придать трубе более эстетичный вид, жестянщики изготавливают такие колпаки самой причудливой формы. К примеру, дымоход закрывают колпаком в виде флюгера. Он не только закрывает трубу, он еще показывает, куда дует ветер. Однако колпак на трубу дымохода своими руками можно сделать, если под рукой есть нужный материал.

Общее

Дымоход может закрываться самыми разными системами. Все они выполняют одну и туже функцию, но называются по-разному:

  • зонт на трубу;
  • грибок;
  • оголовок;
  • навершие.

Конечно, такое перечисление можно продлить. Существует еще много других обозначений.

Известна очень похожая конструкция, получившая название «флюгарка». Имеется в виду подставочный каркас для флюгера.

Чтобы правильно сделать такое устройство, необходимо точно знать, какие функции должен выполнять колпак для трубы дымохода.

  • В помещение не должна попадать влага.
  • Он защищает дымоходную трубу от мусора и всевозможных посторонних предметов.
  • Колпак на дымовую трубу усиливает тягу благодаря созданию определенной направленности воздушного потока.

Если дымоходную трубу закрывает навершие, его часто делают в виде небольшого зонтика или домика. Причем конструкция крыши и ее форма не имеет ограничений. Иногда навершие представляет собой оригинальное и неповторимое сооружение. Главным остается одно: оно должно выполнять свои основные функции – защищать дымоход.

Форма трубы влияет на конструкцию изделия. Ведь геометрия трубы может иметь несколько видов:

  • круглая;
  • прямоугольная;
  • квадратная.

На внешний вид колпака влияет:

  • форма крыши;
  • угол наклона;
  • «роза ветров».

Конструкция колпаков условно подразделяется на несколько подвидов:

  • Классическая флюгарка. Ее внешний вид очень похож на домик, со скатами.

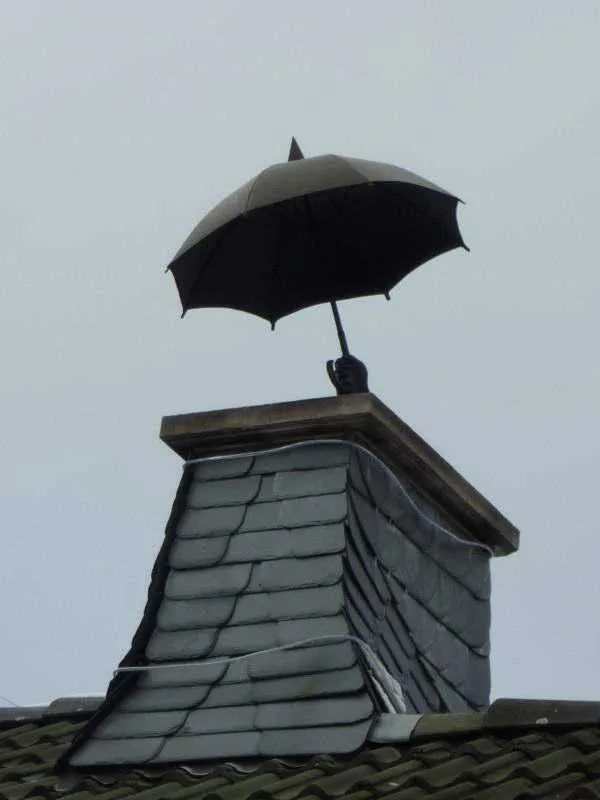

  • Зонтик на трубу дымохода своими руками устанавливается в качестве навершия на радиусные трубы.
  • Навершие плоского вида.
  • Флюгарка, установленная на щипцовой кровле.
  • Колпак, оборудованный открывающейся крышкой.

Как мы видим, конструкция колпаков может быть самой разной, для изготовления используется:

  • сталь;
  • алюминий;
  • медь;
  • нержавейка;
  • сплав цинка и титана.

Колпаками из меди чаще всего закрывают дымоходы плоских крыш.

На зданиях европейского стиля, монтируют колпаки, оборудованные полукруглым навершием.

Очень красиво выглядят дымники, изготовленные из оцинковки или нержавейки. Качество таких изделий и их долговечность не уступают медным сплавам.

Как самостоятельно изготовить дымник

С первого взгляда кажется что конструкция такого колпака настолько проста, что ее изготовление не вызовет никаких сложностей. Однако создать такое приспособление у себя дома довольно сложно.

Если у вас мало опыта подобной работы, сначала нужно сделать точный чертеж будущей конструкции. Затем его нужно скопировать на лист толстого картона.

Шаблон нужно вырезать и решить, как будет крепиться колпак. Возможно, это будет сварное соединение, а можно использовать саморезы.

Решив вопрос с креплением, нужно вырезать все части колпака из металлического листа и начать предварительную сборку.

В процессе работы очень важно, чтобы все замеры трубы были сделаны правильно. По этим размерам выполняется изготовление будущего колпака.

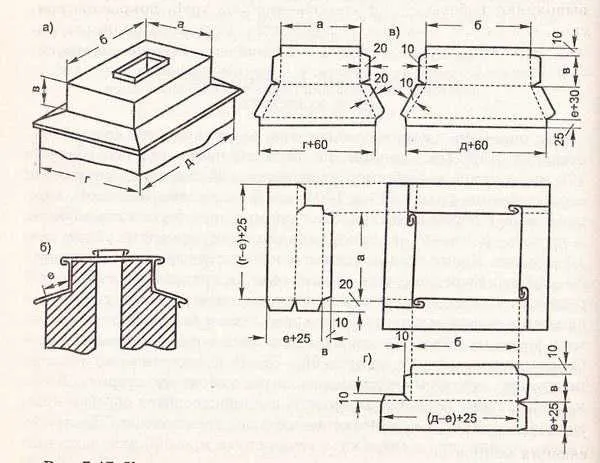

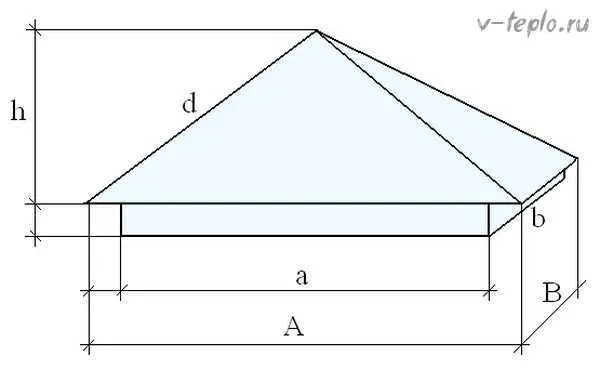

На предоставленном рисунке показан самый простой чертеж колпака, установленного на 4-скатной крыше. Для грамотного определения угла наклона необходимо сделать расчеты по формуле, показанной на рисунке.

Последовательность действий

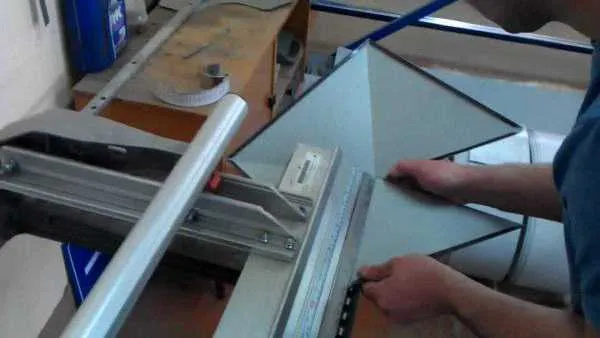

Первый этап. Металлическая листовая заготовка кладется на стол. Причем фронтальная часть должна «смотреть» вверх. На чертеже показано конкретное место, где нужно просверлить отверстие диаметром 3,5 миллиметра.

Второй этап. Заготовку нужно согнуть строго по пунктирным линиям, показанным на чертеже. Угол сгиба должен быть равен 90 градусам. Вручную сделать такой угол невозможно. Для работы потребуется специальный инструмент – листогиб.

С его помощью можно получить четкие линии. Образование вмятин полностью исключается. Конечно, такой инструмент есть не у каждого. Поэтому его можно заменить другим способом. Край угла крепится струбциной к верстаку. Для сгибания изделия достаточно иметь обычный молоток.

Третий этап. Заготовка сгибается по линиям с отметкой «d». Посоветовать что-то насчет получения угла очень сложно. Он определяется экспериментальным путем. Главное, чтобы получился задуманный вид колпака.

Конструкция не должна иметь видимых деформаций. Она должна быть абсолютно ровной, перекосы не допускаются. Проверить ее прямолинейность можно, поставив колпак на стол.

Если перекосы не обнаружены, маркером отмечаются ребра жесткости, расположенное внизу. Керном делаются насечки и проводится сверление.

Четвертый этап. Готовый дымник скрепляется 3,2 мм заклепками.

Пятый этап. Заготовка сгибается согласно значениям «b – а». Это необходимо чтобы выполнить фиксацию ножки.

Шестой этап. Согласно диаметру дымовой трубы изготавливается основание, к которому будет крепиться колпак. С этой целью дополнительно используются металлические уголки.

Очень важно расположение уголка сделать так, чтобы его одна сторона была сбоку. Вторая касалась кирпичной кладки.

Детали будущей конструкции совместно с ножками соединяются электродуговой сваркой.

Седьмой этап. Проводится зачистка основания. Оно покрывается специальным антикоррозийным составом. Когда он полностью высохнет, основание можно покрасить краской, нанеся несколько слоев. Подойдет любая краска, предназначенная для внешнего использования.

Восьмой этап. Колпак крепится к основанию.

[tip]Если вам сложно сделать квадратный колпак, можно воспользоваться более легким способом.[/tip]

Достаточно взять выгнутый лист металла. Подогнать его под нужные размеры. Технология изготовления колпака в этом случае будет отличаться от приведенной выше.

Этап первый. Нужно тщательно измерить габариты дымохода. Опираясь на полученные размеры, изготавливается основание для будущего дымника.

Этап второй. Стальной уголок требуется установить так, чтобы вся конструкцию была надежно закреплена. Одно ребро уголка будет держать дымоход снаружи, а другое упрется в торец трубы.

Этап третий. Изготавливаются ножки, соединяющие основание со всей конструкцией. Кроме того, они будут поддерживать колпак. Все ножки должны иметь высокую прочность и жесткость. Ведь им придется противостоять сильным ветрам и большому количеству снега.

Четвертый этап. Все детали конструкции покрываются антикоррозийным составом и красятся несколькими слоями краски. Все действия выполняются аналогично вышеописанному варианту.

Пятый этап. Проводится сборка конструкции. Технология такой сборки зависит от вида используемого материала.

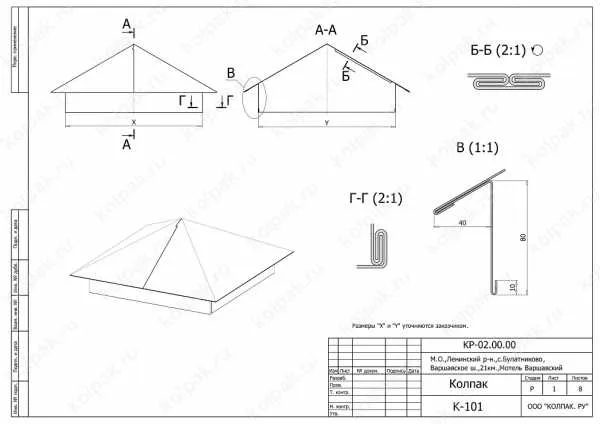

Чертеж простого колпака

Стандартизированные изделия

© kolpak.ru

Китайская флюгарка, имеющая вогнутые расходящиеся во все стороны листы.

Скругленные грани придают конструкции легкость и элегантность. Все грани крышки изготовлены слегка скругленными. Такие флюгарки на трубу дымохода украсят кровлю, имеющую радиусные грани.

Скачать чертеж можно тут.

© kolpak.ru

Стандартная флюгарка

Конструкция имеет второе дно. Устанавливается на печную трубу своими руками, а также на каминных дымоходах. Считается самой востребованной моделью. Такую флюгарку можно устанавливать на любом здании.

Скачать чертеж можно тут.

© kolpak.ru

Флюгарка, имеющая решетки, установленная на 4 скатной крыше.

Относится к самым современным конструкциям в европейском стиле.

Скачать чертеж можно тут.

Нестандартные изделия

© kolpak.ru

Флюгарка, оборудованная дефлекторами.

Устанавливается на дымоход, если имеется принудительная вентиляция. Благодаря дополнительным воздуховодам, сделанным в крышке, выводится большой объем дыма без дополнительного сопротивления.

Скачать.

© kolpak.ru

Флюгарка, имеющая дополнительную крышу

Устанавливается только для наращивания дымохода и работающей принудительной вентиляции. Угарный газ быстро выходит из дополнительной трубы, так как он не доходит до крышки, а сразу выходит из «второго дополнительного этажа» изделия.

Скачать

© kolpak.ru

Флюгарка, оборудованная двумя скатами

Конструкция имеет необычный и очень оригинальный дизайн. Воздух выходит очень быстро и не встречает никакой преграды.

Скачать

© kolpak.ru

Флюгарка, имеющая закругленную крышку.

Изделие сделано согласно европейской моде. Оно украшает дымоходы Германии и других стран. Конфигурация модели отличается радиусной формой.

Скачать

© kolpak.ru

Флюгарка, оборудованная открывающейся крышкой

Такую систему очень легко обслуживать. Чтобы ее почистить не требуется проводить демонтаж всей конструкции. Подход к внутренней поверхности дымохода и вентиляционного канала полностью свободен.

Скачать

© kolpak.ru

Флюгарка, закрытая решетками и имеющая плоскую крышу

Устанавливается на плоских крышах. Один из самых модных европейских стилей. Очень легко устанавливается. Конструкция рассчитана на длительную эксплуатацию.

Скачать

© kolpak.ru

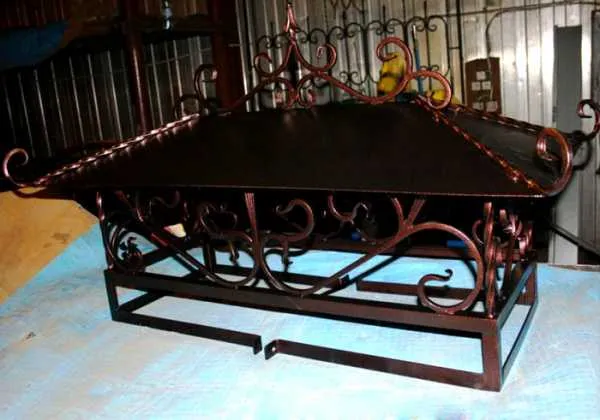

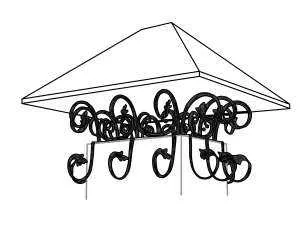

Флюгарка декорная

Оборудована двухуровневой гладкой крышей. Имеет кованые ножки.

В изделии объединилась монументальность и некоторая «вычурность». Устанавливается при необходимости создать необычный архитектурный дизайн.

Скачать

© kolpak.ru

Флюгарка «Премиум», оборудованная дефлекторами

Устанавливается только при работающей принудительной вентиляции.

Скачать

Похожие статьи:

vseprotruby.ru

Колпак на трубу дымохода — как сделать своими руками. Жми!

Частный дом обустраивают печкой, котлом или камином, вследствие этого выводят дымоход. Вот почему над крышей дома возвышается постройка, а на нее одет колпак.

Именно эта конструкция часто привлекает взор, так как в последнее время, весьма разнообразно ее дизайнерское решение. При этом ее легко можно сделать своими руками, даже не имея особых навыков.

Функция колпака

Перед началом работ нужно точно знать весь спектр функций, которые может выполнять колпак, чтобы учесть все тонкости во время изготовления.

Его устанавливают для того, чтобы:

  • в пространство трубы не попадал: мусор, снег, дождь, птицы;
  • долгое время не разрушалась сама труба под воздействием перепада температуры, влаги, обледенения, ведь в большинстве случаев трубу выкладывают из кирпича;
  • укрепить верхний слой кладки дымохода;
  • увеличить тягу до 20 %;
  • создать ветрозащитный отвод отходных газов;
  • украсить самую высокую точку в сооружении дома.

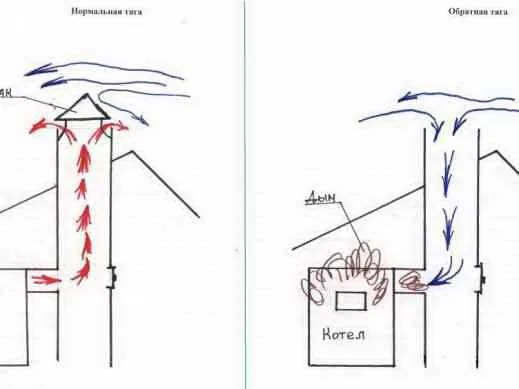

Атмосферные явления оказывают давление на отходные газы, даже если вентиляционная труба выполнена согласно технологическим требованиям.

Однако, согласно физическому закону аэродинамики, когда поток холодного воздуха соприкасается с колпаком, огибает установку, получается разряженная область, потом воздух начинает двигаться с большей скоростью, что увеличивает тягу в дымоходе и позволяет работать приборам отопления эффективней.

Используемые материалы и инструменты

Среди людей колпак называют козырьком, дымником, грибком. По-научному его название — дефлектор.

Кованые дефлекторы очень оригинальные, но их цена не всегда оправдана.  Ведь можно изготовить более дешевую конструкцию из следующего металлического материала:

  • оцинковки;
  • нержавейки;
  • стали с лакокрасочными покрытиями;
  • алюминия;
  • меди.

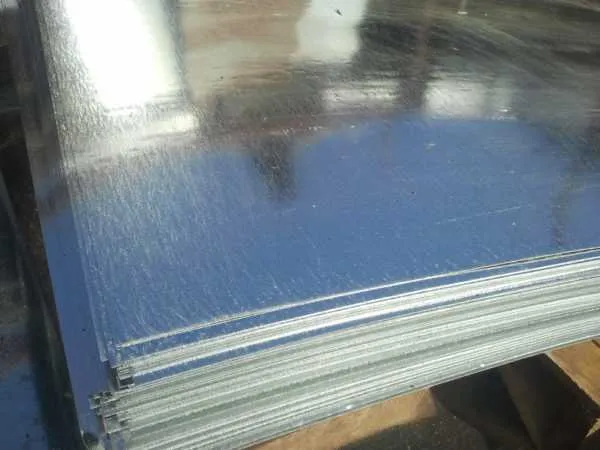

 Самой удобной, практичной и дешевой является оцинкованная жесть.

Необходимо наличие нужного инструмента. Перечень того, что может понадобиться при работе:

  • молоток резиновый или деревянный;
  • маленький железный молоточек;
  • шуруповерт;
  • электрическая дрель;
  • сверла необходимого диаметра крепежа;
  • заклепки;
  • крепления;
  • рулетка;
  • маркер;
  • строительный уголок;
  • гибы;
  • специальные зажимы;
  • ножницы по металлу;
  • металлическая линейка;
  • железный уголок размером до 1 метра.

Совет мастера: для соблюдения техники безопасности пользуйтесь плотными рабочими рукавицами.

Формы дефлектора

Формы дефлектора или оголовка могут поражать своим разнообразием.

Поэтому нужно определиться, какая форма дефлектора будет идеально подходить для вентиляционной трубы, при этом аккуратно выглядеть.

Они бывают:

  • круглые,
  • квадратные;
  • вальмовые;
  • конусные;
  • шатровые;
  • стандартные четырехскатные;
  • с плоским зонтом;
  • с полукруглым зонтом;
  • остроконечные с четырьмя скатами и высокой крышей;
  • с флюгерами.

Совет специалиста: форма колпака может быть простой, в то же время, идеально вписаться в общий ансамбль дома, подчеркнув его стиль.

Виды вытяжного колпака

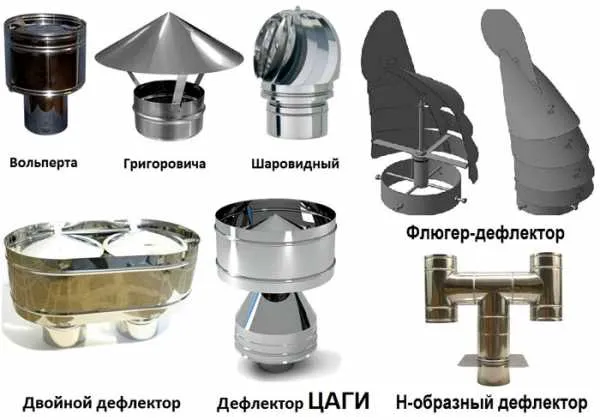

Виды вытяжного козырька также имеют разнообразие, но самые популярные:

  • цаги — это простая модель, которую можно изготовить в мастерской;
  • Григоровича;
  • шарообразный «Волпер» изготовить своими руками сложно для новичка, так как необходимы станки;
  • Н-образный;
  • форма звезды «Шенар»;
  • АSТАТО открытый.

В продаже можно встретить пластмассовые вытяжки, их лучше использовать для подвалов, гаражей, для высотных конструкций они непрочные и служат недолго.

Технология изготовление дефлектора «Цаги» с чертежом

Чертеж изготовления дефлектора Цаги. (Для увеличения нажмите)

Для начала нужно определиться с размерами трубы внешнего и внутреннего обхвата. Замеры должны быть точными.

По внешнему диаметру печную вытяжку плотно садят на дымоходную трубу.

Основные детали изготавливают в пропорциональном соотношении ко внутреннему диаметру:

  • входной патрубок одевают на трубу;
  • внешний цилиндр — диффузор, его размер должен быть примерно на 30 % больше, чем внутренний диаметр трубы;
  • крышка, ее размер должен составлять порядка 90% от диаметра трубы.

Для того, чтобы правильно рассчитать размеры дефлектора, приводится таблица.

Обратите внимание: хотя установка дефлектора или насадки может быть несложная, нужно соблюдать пропорцию, а если ее нарушить, ожидаемый результат тяги будет потерян.

  1. Изготавливается чертеж на бумаге под форму и размеры колпака.
  2. Лекала наносятся на металлическую поверхность и вырезаются ножницами по металлу.
  3. Получившиеся детали нужно изогнуть, согласно конструкции, соединить заклепками.
  4. Собирают готовые детали дефлектора в мастерской, а на высоте только закрепляют над трубопроводом.

Примите к сведению: устанавливать дымовую шахту правильно на высоте до 2 метров над уровнем крыши. Помните, что работы которые проводятся на высоте требуют особой внимательности и соблюдения правил техники безопасности.

Технология изготовления прямоугольной вытяжной установки с флюгаркой

Чертеж прямоугольного колпака дымохода. (Для увеличения нажмите)

  1. Вырезают из листа железа прямоугольник с учетом при сгибе, чтобы было 10 см на посадку дымовой трубы.
  2. По сторонам делают косые надрезы на одинаковом расстоянии, при соединении эти надрезы дадут трапециевидные сегменты.
  3. Далее делают четыре стойки, прикрепляют на углах прямоугольника, закрепив заклепками.
  4. Загнуть кончики, получается отверстие, как на чертеже.
  5. Отдельно вырезают прямоугольник: загибают в виде арки, закрепляют — это уже готовая вытяжка, для оригинальности можно изготовить флюгарку.
  6. Готовую конструкцию устанавливают в дымоходную трубу.

Крепление трубы с установкой делают согласно тому, из чего сооружена дымовая труба.

Изготовление флюгарки своими руками

Макет флюгера. (Для увеличения нажмите)

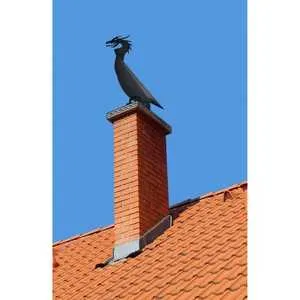

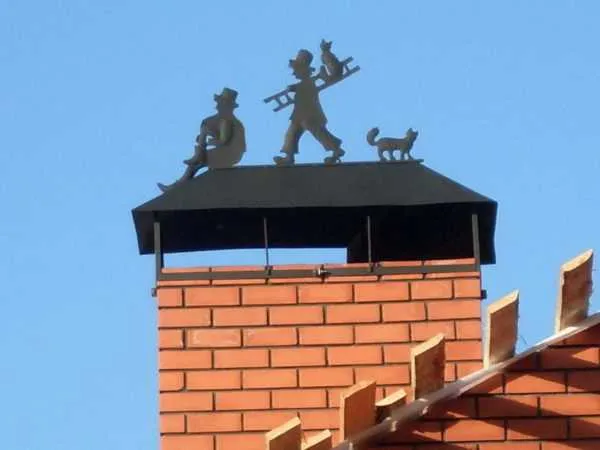

Декоративные фигурки, узоры, на колпаках вытяжных дефлекторах называют флюгарками или флюгером.

Изготовить контур флюгера петуха можно из приведенного чертежа, если увеличить его до натуральной величины, отпечатать, нанести на стальную поверхность, вырезать.

Чтобы изготовить флюгер, нужны дополнительно сварочные работы.

Работа по изготовлению флюгера состоит из следующих шагов:

  • вырезать фигурку;
  • изготовить стрелу;
  • подготовить вращательный механизм.

Можно подвести итог вышесказанного, что изготовить дефлектор можно своими руками при хорошей подготовке, наличия инструментов и большого желания.

Смотрите видео, в котором специалист подробно разъясняет, как сделать колпак для дымохода своими руками:
teplo.guru

как сделать козырек своими руками по чертежам и фото

Конструкция дымохода будет неполной и неэффективной без специального колпака, который представляет собой внешний элемент. Существуют разные варианты колпаков, отличающиеся комплексом особенностей. Для обеспечения наибольшей функциональности дымохода важно выбрать подходящую конструкцию.

Назначение и функции колпака на дымоход

Колпак на внешнюю часть трубы дымохода является довольно важным элементов, выполняющим сразу несколько функций. Правильно подобранная деталь для трубы хорошо дополняет внешний вид здания, подчёркивая стиль дизайна. При этом колпак имеет компактные размеры, легко монтируется и увеличивает эффективность дымохода.

Колпак на дымоход может стать оригинальным украшением кровли жилого дома

Дымоходный колпак изготавливается из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:

  • защита внутренней части дымохода от влаги, мусора и пыли;
  • усиление тяги в трубе для эффективного прогорания топлива в печи;
  • эстетичное дополнение дизайна здания;
  • продление срока эксплуатации дымохода в результате его защиты от осадков.

Колпак прямоугольной или квадратной формы — наиболее распространённый вариант. Такой элемент обеспечивает эффективную тягу и хорошо дополняет конструкцию дымохода, с эстетической точки зрения.

Материалы для дымника

Колпак находится снаружи дымохода и подвергается воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымника используют только качественные, прочные, устойчивые к различным факторам материалы.

Металл — практичная основа для дымника

Для изготовления колпака используют различные виды металлов, каждый из которых отличается свойствами и характеристиками. Основными являются следующие варианты:

  • сталь листовая;
  • листовой алюминий;
  • медный металлопрокат;
  • нержавеющая сталь в листах;
  • цинко — титановый сплав.

В зависимости от материала, который послужил основой для колпака, отличаются и характеристики изделия. Например, срок службы стальных дымников составляет около 5 лет, а модели из листового алюминия можно эксплуатировать в течение 8 лет. Наибольшей долговечностью отличаются колпаки из нержавеющей стали, цинко — титанового сплава и меди, срок службы которых достигает 50–100 лет.

Варианты конструкций

Существует множество вариантов колпаков на дымоход, отличающихся внешним видом. При этом конструкция всех видов изделий включает в себя основание, верхнюю крышу и вертикальные стойки. Такой колпак прост и хорошо защищает дымоход от осадков. Более сложные варианты представляют собой дефлекторы, одна из главных функций которых заключает в усилении тяги.

Дефлекторы разнообразны и могут быть как простыми, так и более сложными

Среди наиболее востребованных вариантов дымников особенно примечательны следующие:

  • колпак с открывающейся крышкой;
  • плоский дымник для трубы;
  • колпак с флюгером;
  • колпак многоскатной конструкции;
  • дефлектор с вентиляционными отверстиями.

Выбор определённого варианта осуществляется в зависимости от типа кровли, дизайна дома, формы и конструкции дымохода. Например, для металлической круглой трубы оптимальны дефлекторы из металла, обеспечивающие усиленную тягу.

Фотогалерея: виды колпаков для дымохода

Выбор колпака в зависимости от дымохода

Правильный выбор колпака для трубы является залогом эффективного обогрева помещений в доме и отсутствия поломок дымохода. Выбор типа дымника осуществляется в зависимости от варианта трубы и системы отопления. Например, для дымохода газового котла используют только элементы в виде сопла, имеющие открытый верх. Такая модель позволяет исключить покрытие льдом всей поверхности колпака в зимнее время года.

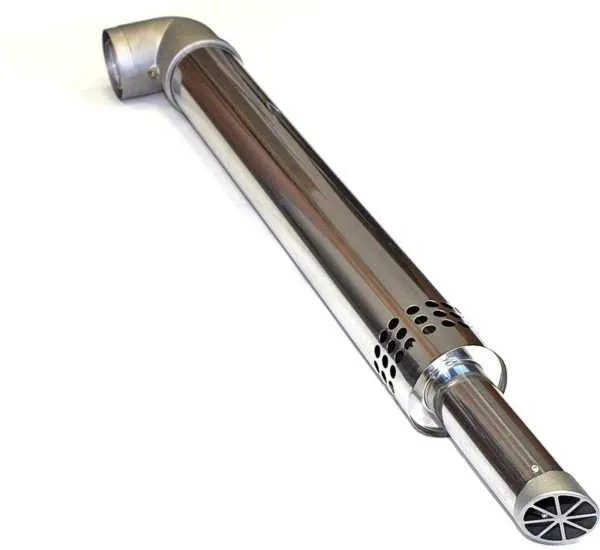

Изделия в виде трубы оптимальны для газовой системы отопления

Для кирпичных выводов часто используют многоскатные, прямоугольные или квадратные элементы. На поверхности таких колпаков не скапливаются осадки и поэтому дымники не подвергаются существенной нагрузке. Форма дефлектора подбирается в зависимости от личных предпочтений, оформления здания. Многие варианты колпаков легко дополнить кованым флюгером или витыми элементами.

Изготовление колпака своими руками

Наиболее распространённым и универсальным вариантом является прямоугольный колпак с четырьмя скатами. Такое изделие несложно приобрести, но сделать своими руками можно более простой, но не менее эффективный полукруглый вариант.

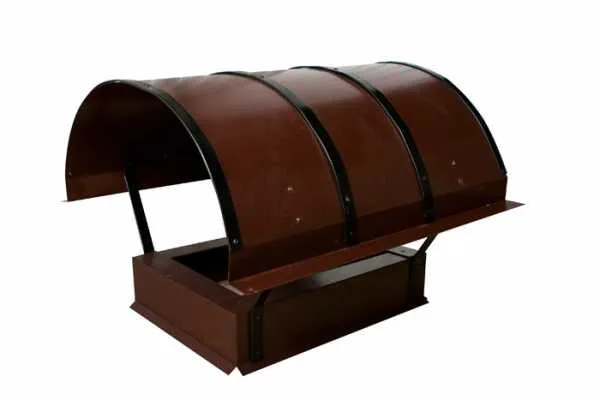

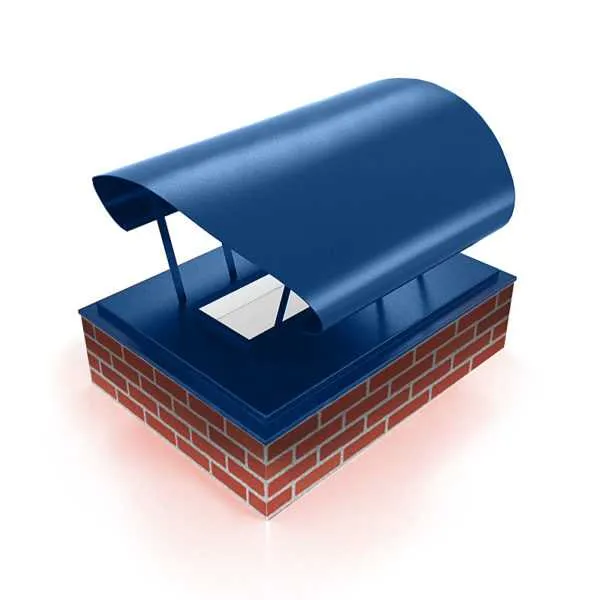

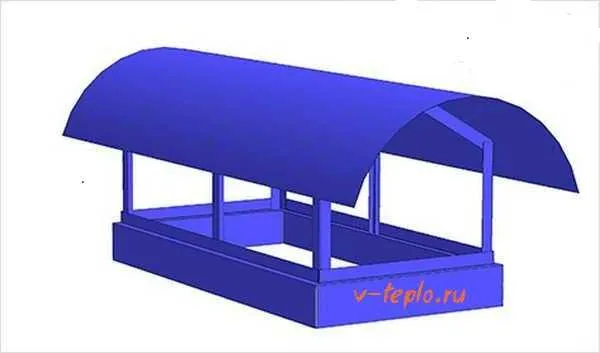

Полукруглый дымник прост и удобен в эксплуатации

Для этого понадобятся лист оцинкованного металла толщиной от 1 мм, заклёпки, ножницы по металлу. Комплекс приспособлений дополняет маркер для проведения разметки. Предварительно определяют размеры конструкции и делают чертёж в натуральную величину на картоне. Сделать чертёж можно самостоятельно или же взяв за основу готовую схему и скорректировав её параметры.

Для полукруглого дымника можно использовать чертеж скатной конструкции, изменив форму крышки

Комплекс работ по изготовлению дымника предполагает следующие этапы:

  1. Из листа металла вырезают прямоугольник, который станет полукруглой крышей дымника. Для этого на металл переносят чертёж и ножницами вырезают элемент.

    Оцинкованная сталь легко подвергается обработке

  2. Из того же металла нарезают полосы, из которых будет собираться каркас для крепления колпака на трубу. Ширина полос должна быть около 10 см, а длина зависит от размеров дымохода.

    Металлические полосы или профили позволяют сделать каркас для крепления колпака

  3. Конструкцию собирают по чертежу, скрепив заклёпками или сваркой каркас и вертикальные стойки. Затем сгибают прямоугольный лист, фиксируют его с двух сторон к каркасу.

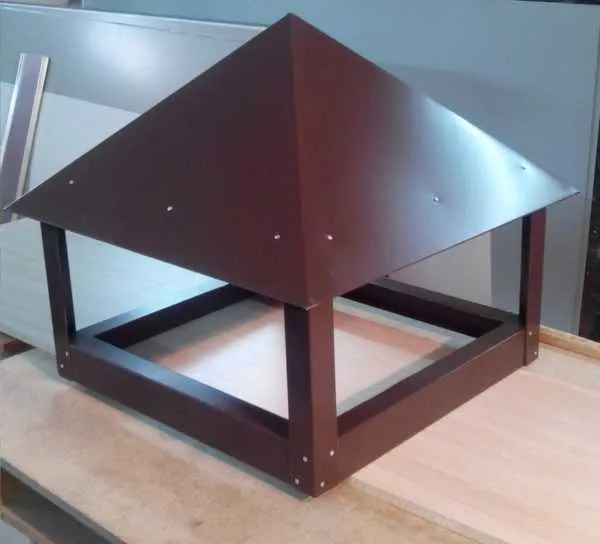

    Каркас может иметь ступенчатую форму

Видео: изготовление дымника

Сделать колпак на дымоходную трубу своими руками несложно, но важное значение имеет точное определение параметров изделия. Качественные материалы также являются залогом создания долговечной конструкции.

Оцените статью: Поделитесь с друзьями!

roofs.club

Как сделать колпак на трубу дымохода своими руками легко и просто

Этот хорошо видимый издали самый высокий элемент здания дизайнеры часто используют для формирования гармоничного внешнего вида. Колпак на трубу дымохода выполняет важные декоративные и практические функции. Правильный выбор поможет реализовать полностью полезные характеристики изделия. С помощью точного выполнения специальных инструкций его можно изготовить своими руками, без лишних затрат, в соответствии с особыми индивидуальными потребностями.

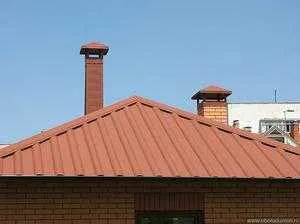

Оригинальная флюгарка украшает дом

Содержание статьи

Основные параметры и правила выбора

Чтобы приобрести колпак на трубу дымохода без досадных ошибок и лишних расходов, надо уточнить его целевое предназначение.Пригодятся сведения о готовых изделиях, способах их изготовления. Для комплексной оценки понадобится внимательное изучение разных конструкций.

Такое изделие обладает не высокими защитными характеристиками

Какие функции выполняет колпак на трубу дымохода

Такие изделия устанавливают для решения следующих задач:

  • Они предотвращают прямое попадание внутрь механических загрязнений атмосферных осадков. Это помогает не создавать внутри излишнюю влажность. Если части изделий прикрывают кирпичную кладку, внутрь строительных конструкций не будет попадать вода. При замерзании зимой она способна буквально за несколько сезонов создать значительные повреждения.
  • Колпак защитит от проникновения в трубу птиц, грызунов.
  • Некоторые модели увеличивают тягу. С их помощью обеспечивается качественная вентиляция без применения специализированного оборудования и расхода электроэнергии.

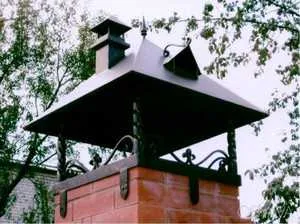

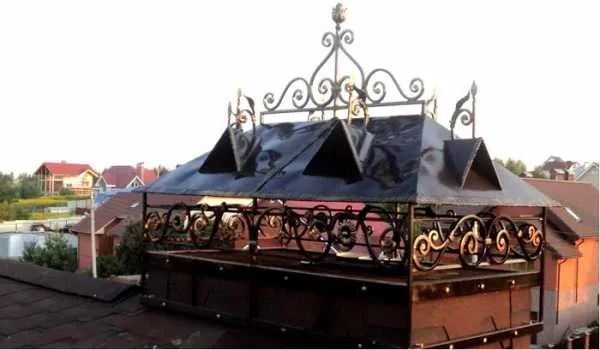

Отменный внешний вид кованых элементов

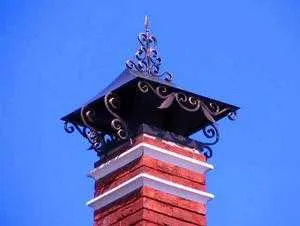

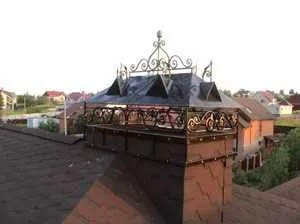

Улучшение эстетических характеристик следует отметить особо. На рисунке видна крупная труба в простейшем варианте исполнения. Такой кованый колпак повышает респектабельность. Он будет выглядеть уместно на дорогой постройке, созданной в классическом стиле.

Характеристики, преимущества и недостатки разных конструкций

На следующих картинках отмечены важные детали.

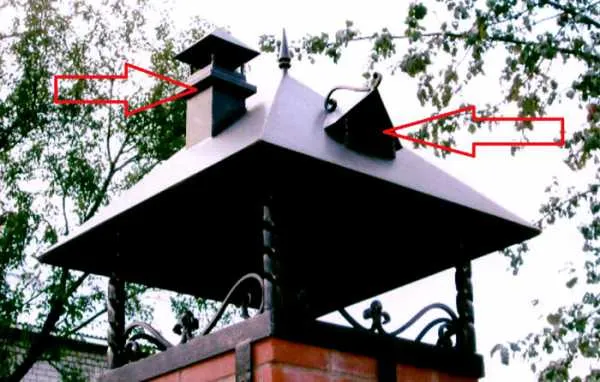

Эти элементы выполняют декоративные функции.  Большие отверстия не предотвратят проникновение птиц

Здесь защита гораздо лучше

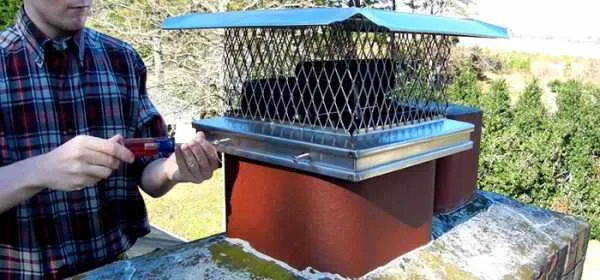

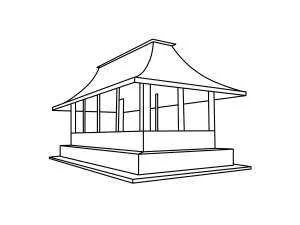

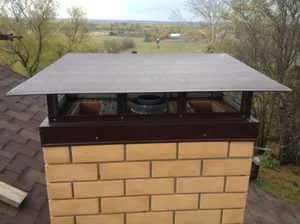

Можно установить надежную стальную сетку с ячейками нужных размеров

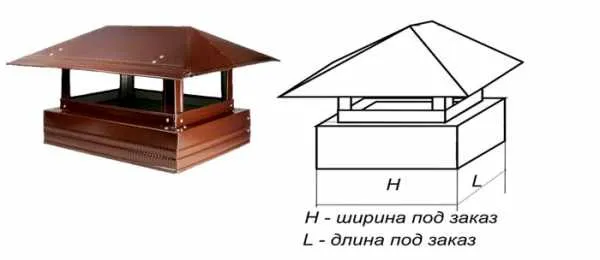

Такой колпак можно сделать по индивидуальному заказу в профильной мастерской

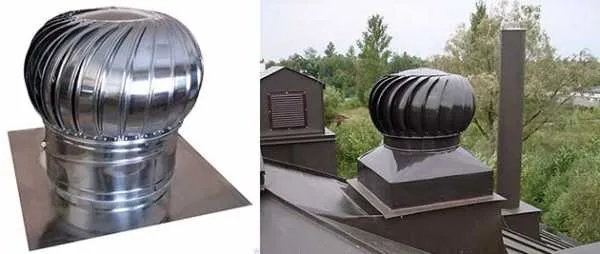

Эти дефлекторы увеличивают тягу

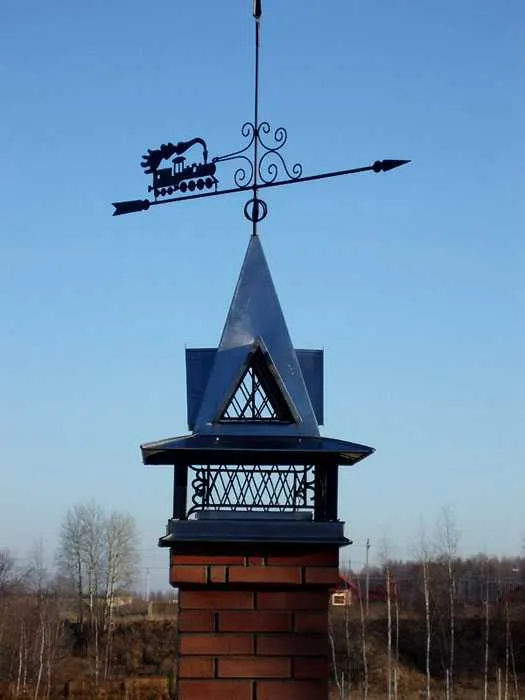

Флюгер указывает направление ветра

Создать качественный стык с кровлей, обеспечить надежность и герметичность проще на соответствующем этапе строительства

Комбинированная конструкция указывает направление ветра и улучшает тягу

Как купить колпак на дымоход без ошибок

Для изготовления изделий данной категории применяют разные материалы:

  • Оцинкованное железо в наши дни используют редко. Отпугивает неказистый внешний вид, относительно невысокая стойкость к атмосферным воздействиям. Но создавать из этого материала изделия сложной формы не трудно.

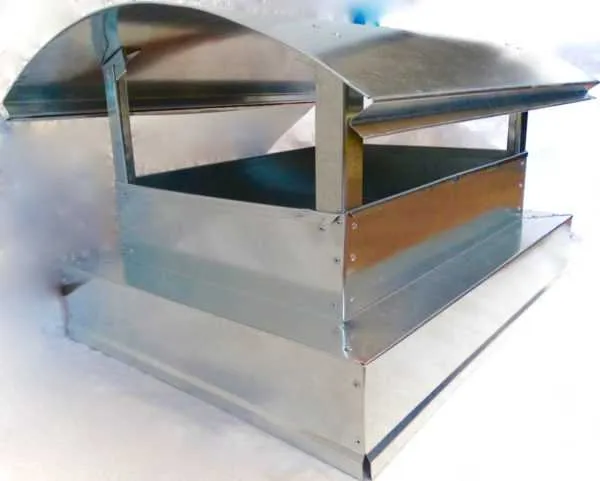

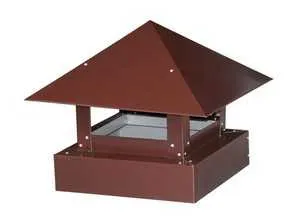

Существенное преимущество оцинкованного дефлектора – низкая стоимость

  • Более долговечными являются изделия из листовой стали с многослойными полимерно-красочными покрытиями. Они долговечны, обладают высокой прочностью и небольшим весом.
  • Кованые конструкции выглядят эксклюзивно. Их внешний вид и целостность сохранятся в течение многих лет эксплуатации. Ограничивают сферу применения относительно высокие цены.

Следует учитывать большой вес такой конструкции при монтаже

  • Изделия из нержавеющей стали не нуждаются в дополнительных защитных и декоративных покрытиях. Но их высокую стоимость следует учитывать при выборе.

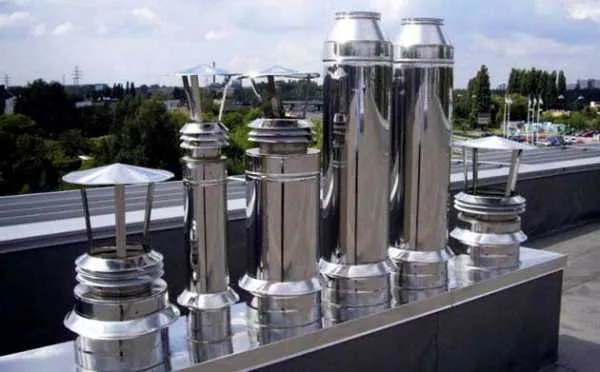

Такой дымник хорошо смотрится в сочетании с ультрасовременным дизайном дома

  • Медь со временем покрывается патиной. Но такой эффект опытные дизайнеры специально используют для создания «старинного» внешнего вида.

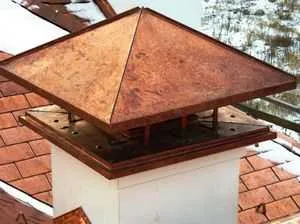

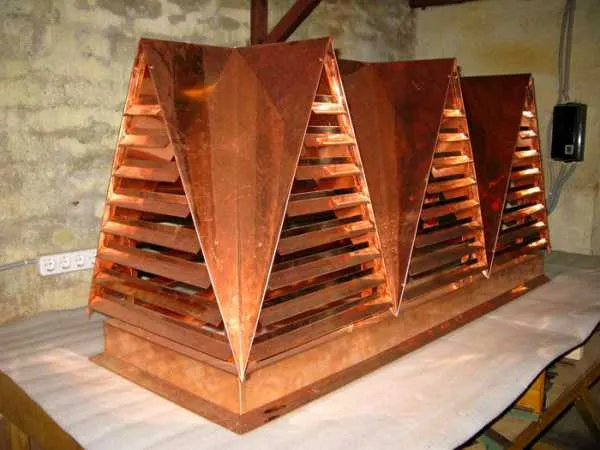

Из меди создают сложные и крупные конструкции с безупречными эстетическими характеристиками

  • При необходимости, можно использовать комбинации из разных материалов.

Легкие конструктивные части закреплены на прочном стальном каркасе

Следует отметить, что все колпаки, кроме специального дефлектора для трубы дымохода, несколько снижают тягу. Но действующий запрет на установку любых насадок на дымоходы газовых котлов объясняется следующим образом. Зимой в отечественных условиях нередко происходят сильные перепады температуры, что способствует возникновению аварийных ситуаций.

По мере роста лед способен полностью перекрыть воздуховод

Для дымоходов газовых котлов разрешены только открытые сверху насадки

Дефлекторы следует рассмотреть отдельно. Эта группа изделий отличается тем, что она способна улучшить базовые тяговые характеристики трубы до 15-20%. Такой эффект обеспечивается созданием области с низким давлением при столкновении ветра с препятствием определенной формы.

Разные виды дефлекторов, колпаков на трубу дымохода

Как сделать дефлектор на дымоход своими руками, чертежи и фото

Для реализации данного проекта лучше выбрать стационарное изделие. Качественную вращающуюся конструкцию сделать сложнее. Далее будет рассмотрен вариант «ЦАГИ». Специфическая аббревиатура позволяет надеяться, что есть какое-то отношение к «Центральному Аэро-Гидродинамическому Институту имени профессора Н. Е. Жуковского».  А это значит, что эффективность изделия подкреплена научными расчетами и проверкой аэродинамических параметров, увеличивающих тягу.

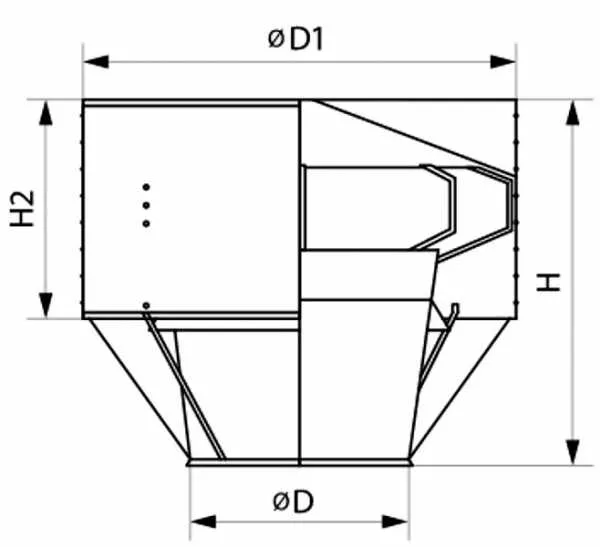

Как сделать колпак на трубу дымохода своими руками с применением чертежей дефлектора ЦАГИ

D1 D h3 H
200 100 120 220
320 160 190 310
400 200 240 400
510 315 300 510
730 400 430 710
950 500 550 952

Все значения в таблице приведены в миллиметрах. Диаметр D соответствует размерам дымохода. На рисунке не указан стыковочный узел. Его создают с учетом параметров конкретной вентиляционной трубы.

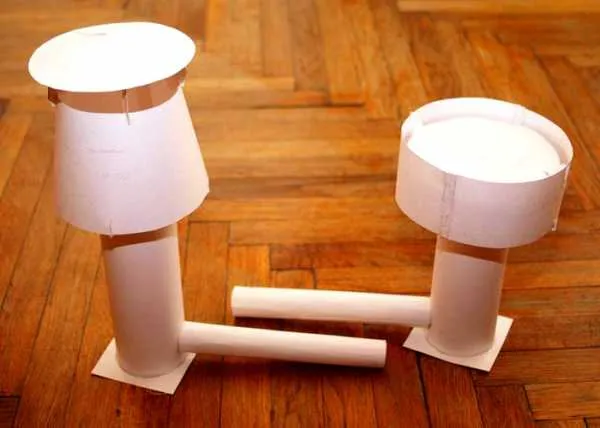

Образцы изделий из плотной бумаги

Если нет предыдущего опыта работы с листовым металлом, то можно создать такие макеты. Их составные части можно использовать для точной разметки перед вырезанием заготовок. Соединение элементов конструкции можно выполнить заклепками. Присоединение к дымоходу будет проще, если установить в нем отрезок трубы несколько меньшего диаметра, чем D из таблицы. Фиксацию дефлекторов выполняют болтами.

При точном совпадении размеров болтовое соединение не потребуется

Дымники на кирпичные трубы и кованые колпаки на дымоходы: решение сложных вопросов

При выборе подходящего изделия надо оценивать сложность реализации проекта. В следующем списке перечислены вопросы, на которые следует обратить внимание:

  • При установке сложной флюгарки на трубе дымохода может потребоваться смазка маслом, замена подшипников. Для технического обслуживания различных устройств и очистки вентиляционных каналов устанавливают специальные стационарные трапы. Они предотвращают повреждение мягкой кровли.

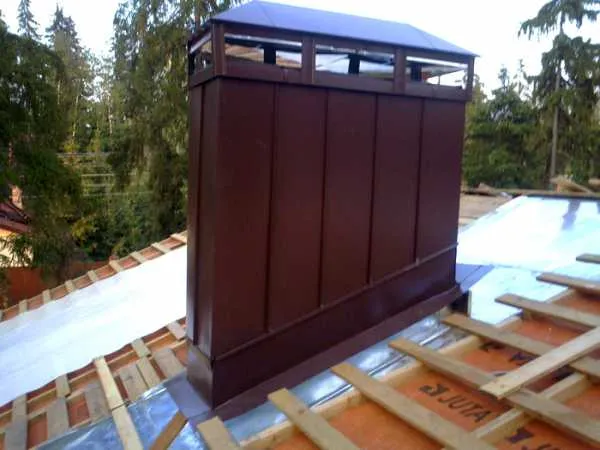

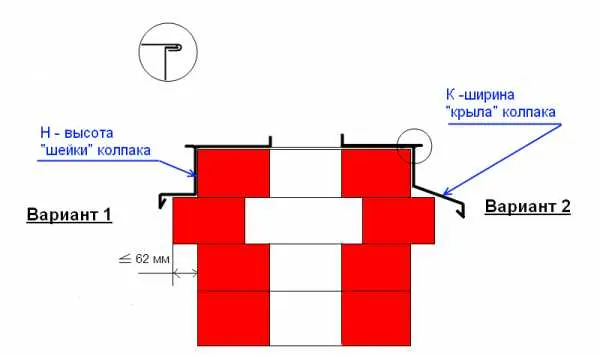

  • Обшивка кирпичных труб металлом обеспечит защиту от влаги. Рис. 23. Эту операцию можно совместить с установкой колпака.
  • Кованые изделия облазают значительным весом. При необходимости, устанавливаются специальные закладные в силовой каркас здания для надежной фиксации тяжелой конструкции.
  • Только на вентиляционных каналах, где не выходят горячие продукты горения, допустима установка колпаков, сделанных из полимерных материалов.

Выводы и рекомендации

При выборе подходящего изделия учитывайте перечисленные выше факты в комплексе. Сравнительно несложные изделия вполне по силам создать собственными руками. Художественную ковку, литье, сварку лучше поручать опытным специалистам. Конечно, можно освоить незнакомые профессии. Но в общие затраты придется добавить приобретение соответствующего оборудования, обучение.

Как закрепить дымник на кирпичную трубу (видео)

Загрузка…

aquatic-home.ru

Какое расстояние от трубы до колпака?


Расстояние от трубы до колпака может зависеть от нескольких факторов, таких как тип трубы и колпака, а также требования строительных норм и правил.

Например, для систем отопления и вентиляции, которые используют металлические трубы, требования к расстоянию между трубой и колпаком могут варьироваться в зависимости от диаметра трубы и материала колпака. Обычно, минимальное расстояние от трубы до колпака должно быть не менее 5-10 см, чтобы предотвратить пожар или возможное повреждение трубы.

Однако, для других типов труб, таких как газовые трубы или дымоходы, требования к расстоянию могут быть более жесткими. В таких случаях, необходимо следовать правилам и рекомендациям, установленным местными органами управления и профессиональными организациями.

В целом, перед установкой труб и колпаков, необходимо тщательно изучить инструкции производителя и следовать всем рекомендациям и требованиям, чтобы гарантировать безопасность и эффективность системы.

Видео. Дымник на трубу. Обзор кровельной флюгарки на крыше. Металлический колпак на трубу для вентиляции.
