Кабельные каналы — это эффективный способ прокладки электропроводки в доме или на рабочем месте. В этой статье вы узнаете о различных видах кабельных каналов и приспособлениях для их установки, чтобы создать безопасную и красивую систему электропроводки в вашем помещении. Если вам нужно прокладывать проводку, то обязательно ознакомьтесь с этой статьей о кабельных каналах для электропроводки.
Главное предназначение кабель-каналов — защита проводки от механических повреждений, предохранение от возгорания в случае неполадок в электросети. На первый взгляд, определение необходимого типа кабеленесущих систем не должно вызывать трудностей. Но при выборе можно растеряться от широчайшего ассортимента. Согласны?
Мы расскажем, как грамотно подобрать кабель-канал для электропроводки с учетом сложности схемы проводки и эксплуатационных условий. В представленной нами статье подробно описаны наиболее популярные разновидности, приведены их технические характеристики. Используя наши советы, вы не ошибетесь в поиске наилучшего варианта.
Содержание статьи:
- Как выбрать кабель-канал для монтажа проводки?
- Материалы для кабеленесущих систем
- Виды кабель-каналов: классификация
- Выводы и полезное видео по теме
Как выбрать кабель-канал для монтажа проводки?
Даже незначительная, на первый взгляд, характеристика электромонтажного короба может оказаться ключевым фактором при выборе необходимого варианта.
Итак, какие свойства могут рассматриваться при покупке изделия:
- Материал. Обращают внимание на безопасность, долговечность, уровень защиты при возможном возгорании.
- Тип конструкции. Кабель-каналы для монтажа электропроводки могут выпускаться в виде гладких или гофрированных труб, траков, лотков и т. д.
- Специфика применения. Характеристики систем, используемых для производственных помещений, частных домов или оборудования могут существенно отличаться.
Например, к пожаробезопасности кабель-короба, используемого для монтажа электропроводки в деревянных домах, предъявляются более жесткие требования, а для проводки, применяемой в подвижных механизмах, не подойдут статичные конструкции.
Кроме того, обращают внимание и на цвет. Этот фактор актуален в случае обустройства открытой проводки, при которой элементы кабель-канала находятся на виду и должны отвечать эстетическим требованиям.
Кабель-каналы выпускают различной расцветки. Самые популярные цвета — белый, стальной, серый, черный, цвет натуральной древесины
Материалы для кабеленесущих систем
Все материалы, используемые при изготовлении электротехнических коробов, отвечают основным требованиям по безопасности, прочности и эстетичности. Но различия все же существуют, и они по-разному отражаются на качественных и эксплуатационных свойствах кабель-каналов, их стоимости.
Пластиковые электротехнические короба
Пластиковые изделия предназначены для прокладки электрических линий открытого типа как слаботочных, так и силовых. Могут применяться для монтажа электропроводки в жилых, офисных, производственных зданиях, административных учреждениях.
Изготавливают их из композиций на основе ПВХ со специальными добавками, которые обеспечивают изделиям пластичность, устойчивость к различным негативным факторам — воздействию агрессивных химических веществ и ультрафиолета.
Изделия из ПВХ могут использоваться в диапазоне температур от -32 °C до +90 °C и монтироваться при температуре от -15 °C до +60 °C.
Галерея изображений
Фото из
Устройство проводки в пластиковых каналах
Совместимость основных деталей и фасонных элементов
Ввод магистральной ветки для управления несколькими приборами
Погружаемая в короб электророзетка
Защелкивание лицевой панели
Монтаж розетки в многоуровневый короб
Подключение электропроводки к электроустановочным устройствам
Оформление стыка пластикового короба
Электро-короба из пластика не подвержены коррозии, легко монтируются и имеют простую систему креплений. Они находятся в низкой ценовой категории, благодаря этому заслужили наибольшую популярность. По форме могут быть прямоугольные (встречаются чаще всего), треугольные, плоские, с круглым сечением.
Кабель-каналы должны иметь глянцевую поверхность, чтобы можно было легко очистить их от пыли, а изделия белого цвета не должны желтеть под действием ультрафиолета
Материал, из которого изготавливают кабель-канал, является самозатухающим. При коротком замыкании с помощью электротехнического короба удается снизить до минимума вероятность возгорания.

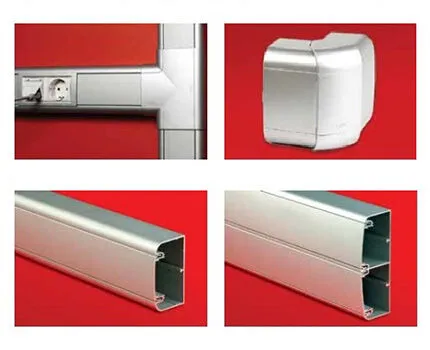

Изделия из алюминия и оцинкованной стали

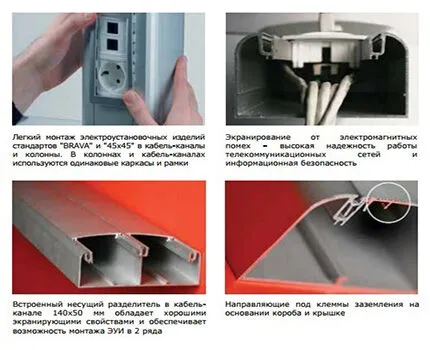

Алюминиевые кабеленесущие системы служат защитой от электромагнитных помех. Используются для открытой проводки в помещениях разного назначения — в медицинских учреждениях, промышленных предприятиях, в офисах.
Ассортимент алюминиевых кабель-каналов позволяет значительно облегчить монтаж проводки, а встроенный разделитель послужит защитой от электромагнитных помех
Производят их из анодированного алюминия. Материал помогает обеспечить стабильную работу систем телекоммуникации — он препятствует возникновению помех, защищая от электромагнитного воздействия.
Кроме того, отличается стойкостью к действию ультрафиолета, высоких температур. Аксессуары к алюминиевым коробам изготавливают из окрашенного АБС-пластика или поликарбоната.
Изделия из алюминия имеют прочность до 20 Дж и долгий срок службы. Это особенно важное качество для напольных и промышленных электротехнических коробов.
Металлические короба изготавливают из рулонной холоднокатаной стали, оцинкованной горячим способом, которая защищает металл от коррозии сроком до 10 лет
Устройство электропроводки с прокладкой линий в алюминиевых кабель-каналах производится в следующем порядке:
Галерея изображений
Фото из
По заранее запроектированной трассе электропроводки производим установку прямых линий. До поворотных углов их монтируем предельно просто: В нижней части канала сверлим отверстие, через которое затем прикручиваем к стене
Первыми прокладываем горизонтальные линии, длина которых должна учитывать завод короба в поворотную деталь. Затем надеваем базу от угла, в примере рассматриваем плоский угол
В закрепленную на стене базу плоского угла заводим вертикальную часть короба. Размечаем по факту точки креплений, затем фиксируем
После закрепления вертикальных коробов, для фиксации которых так же сначала сверлим отверстия, защелкиваем на базе декоративно-защитную накладку
Если внутри короба прокладывается несколько кабелей или отдельных проводов, фиксируем их клеммами к направляющим
Используя провод соединяем крышку канала с его основанием
В креплении крышек к основанию так же применяем клеммы. Одну прикрепляем к петле на крышке, вторую к направляющей, расположенной на основании
Слегка заведя крышки под накладку угла, защелкиваем крышки кабель каналов на вертикальной и горизонтальной деталях основания
Шаг 1: Монтаж прямых линий на стену
Шаг 2: Установка базы угла в короб
Шаг 3: Установка вертикальных коробов
Шаг 4: Защелкивание накладки угла
Шаг 5: Крепление проводов к направляющим
Шаг 6: Соединение крышки с одним из проводов
Шаг 7: Присоединение второй крышки к вертикальному коробу
Шаг 8: Установка крышек кабель каналов
Для того чтобы во время сооружения кабель канала для проводки не возникло проблем, все детали следует покупать с одним логотипом. У изделий разных производителей могут быть миллиметровые отклонения. Однако из-за них собранная система может выглядеть неаккуратно и не обеспечит достаточной защиты от внешних воздействий.
Виды кабель-каналов: классификация
Различные виды предназначенных для укладки электропроводки кабель-каналов принято классифицировать именно исходя из конструкционных особенностей. Они в свою очередь зависят от места и условий эксплуатации.

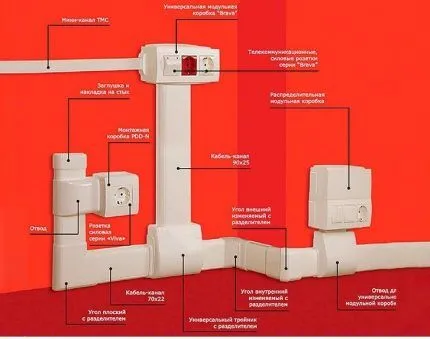

Для электроустановок, состоящих из разных типов кабелей и большого количества электроустановочного оборудования, применяют многосекционные конструкции (+)

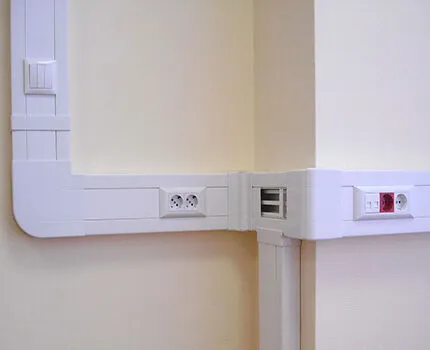

Магистральные электротехнические каналы
Для защиты электросети при строительстве и реконструкции зданий различного назначения используются магистральные кабель-каналы. Отличаются они большим ассортиментом типоразмеров и могут использоваться в качестве электроустановочных линий.
В последнем случае дополняются широким ассортиментом накладных электроустановочных изделий разных производителей. Типовые размеры позволяют выполнять проекты любой сложности.
Магистральный или парапетный кабель-канал устанавливается непосредственно на стену с помощью шурупов, двухстороннего скотча, клеевого раствора
В комплектацию системы входят короба длиной 2 метра и различные аксессуары, которые служат для соединений каналов на прямых плоскостях, на внешних и внутренних углах, для Т-образных соединений.
Системы кабель-каналов, которые планируют использовать как электроустановочные, дополняются распределительными коробками, рамками-суппортами для установка розеток, выключателей и т. п.
Существуют также мини кабель-каналы, которые используют при проводке телефонных или силовых линий, информационных кабелей. Вместительность такого короба рассчитана на один-два провода

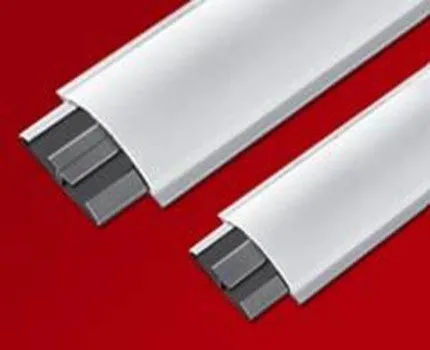

Плинтусные и напольные кабель-каналы
Напольные кабель-каналы используются в помещениях с большой площадью, а также там, где проводка проходит под полом. Они помогают в организации функционального рабочего места.

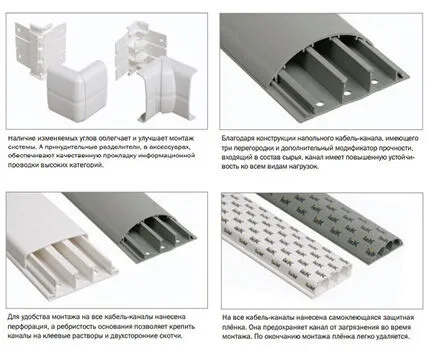

Напольные конструкции имеют обтекаемую форму, отличаются высокой прочностью на сжатие. Для подключения электроустановочных изделий используются колонны, модули-башенки, которые могут расширяться, устанавливаться одна на другую.
Для плотного прилегания к полу и дополнительной защиты электропроводки напольные кабель каналы могут комплектоваться резиновыми уплотнителями. На стыках двух коробов используют защитные накладки
К напольным конструкциям предъявляются особые требования по прочности. Повышения устойчивости к механическим нагрузкам производитель добивается за счет применения более прочных материалов, например, алюминия.
Конструкция пластиковых изделий укрепляется с помощью перегородок, которые одновременно служат принудительными разделителями для разных типов проводки.
Угловые соединительные элементы облегчают и улучшают монтаж кабель-каналов, а принудительные распределители обеспечивают качественную прокладку информационных коммуникаций

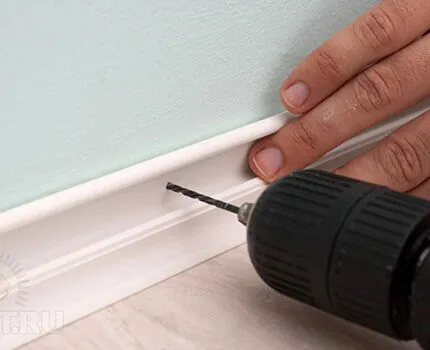

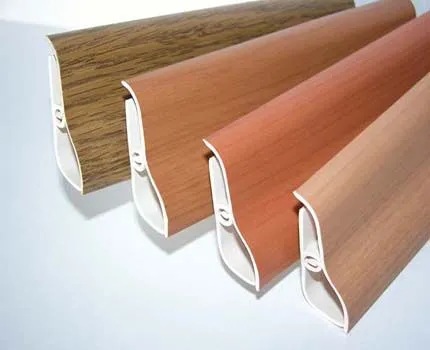

Плинтусные каналы применяются в качестве плинтуса и монтируются по всему периметру помещения. Чтобы провести ответвление напольного или стенового канала от плинтусного, используются специальные адаптеры, которые одновременно могут служить распределительной коробкой.
Аксессуары и дополнительные функции
Для удобства монтажа и улучшения внешнего вида производители постоянно работают над усовершенствованием кабель-каналов. Розетки и выключатели могут устанавливаться над коробами или в сам короб.
Мультимодульные коробки и рамки-суппорты позволяют установить несколько электроустановочных изделий рядом. Встроенные разделители в коробах и аксессуарах предотвращают излом кабеля на поворотах, позволяют создать два независимых канала — для силовой и телекоммуникационной проводки.

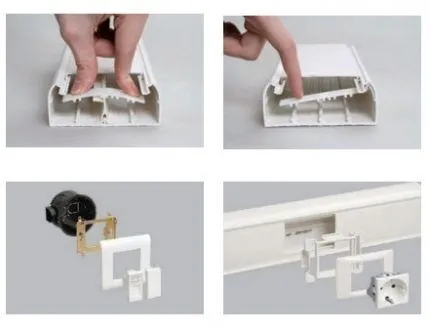

Некоторые модели электротехнических коробов имеют двойной замок, с помощью который более плотно соединяется крышка с коробом. Это позволяет производить монтаж на потолке, а также более плотно укладывать внутри канала кабель, размещать рядом с ним гофротрубу.
В коробе с плотной крышкой используется до 100% полезной площади, тогда как системы с одинарным замком могут заполняться не более чем на 70%. Изменяемые внешние и внутренние угловые соединители дают возможность менять градус угла, они выпускаются для всех типоразмеров коробов.
Галерея изображений
Фото из
Шаг 1: Сборка базы для внешнего угла
Шаг 2: Установка базы с разделителями
Шаг 3: Сборка основания и крепление крышек
Шаг 4: Защелкивание декоративно-защитных деталей
Шаг 5: Крепление разделителей угловой базы
Ша 6: Сборка линии с внутренним углом
Шаг 7: Крепление крышек кабель каналов
Шаг 8: Защелкивание накладки внутреннего угла
Чтобы скрыть щель между коробом и стеной и предотвратить накопление пыли в самом канале используется мягкий уплотнитель, который производитель крепит на основании короба и аксессуаров.
Монтировать проводку гораздо легче при наличии держателя, который устанавливают на перегородку или на боковую сторону короба. Рамка для кабель-каналов может подходить и для коробов с шириной крышки 75 мм и для крышки шириной 60 мм

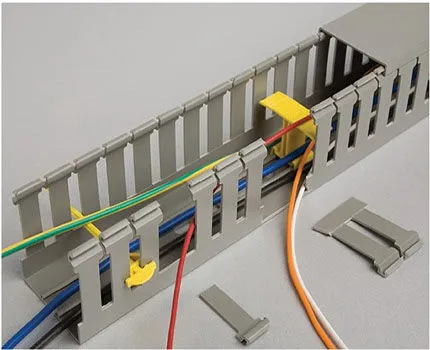

Пластиковый перфорированный короб
Предназначение перфорированного короба — установка в электрораспределительных шкафах. Он хорошо вентилируется, имеет небольшой вес, позволяет выполнить аккуратную и эстетичную разводку проводов. Недорогая конструкция часто используется там, где внешний вид изделия не играет роли.
Каналы имеют зубцы, которые можно удалить в нужном месте при необходимости, например, при заведении провода в ответвление, розетку или выключатель. Шаг перфорации рассчитан на совпадение с шагом контактных зажимов модульной аппаратуры.
Отверстия на основании перфорированного короба ускоряет монтаж и увеличивает качество установки. Зубцы при необходимости легко удаляются
Гибкие кабеленесущие системы

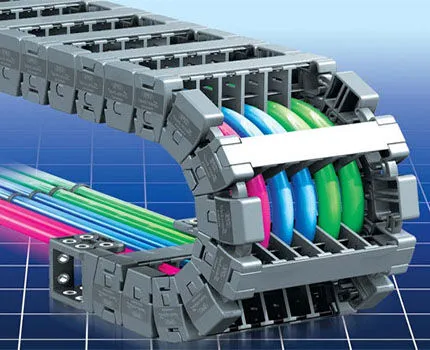

Гибкие кабель-каналы могут выпускаться в виде цепей — многосекционных конструкций, которые изгибаются в одной плоскости, по всей длине. Отдельные элементы трака соединяются между собой шарнирной сцепкой. Изготавливаются из алюминия, пластика, нейлона, стали и могут отличаться по высоте, длине и шагу.
Траки служат для предотвращения механических повреждений силовых, сигнальных кабелей, их попадания в подвижные части механизмов. Они также защищают от пыли и грязи, служат для прокладки проводки и кабеля на необходимое расстояние.

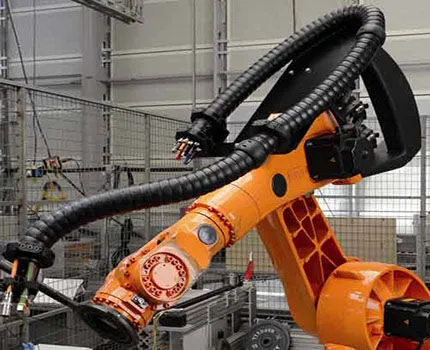

Кабель-каналы применяются для автоматизированных механизмов, станков ЧПУ, для подсоединения электротехнических устройств, установленных на дверях распределительных щитов
Кабельные траки могут быть открытого и закрытого типа. Закрытые кабель-каналы для электропроводки используют, если нужно обеспечить качественную защиту от попадания в канал пыли, инородных предметов. Открытые энергоцепи устанавливают в тех случаях, когда необходимо отдать предпочтение легкости и простоте монтажа.
Одной из гибких систем является также кабель-канал с функцией трехмерного кругового вращения. Такие каналы используются при создании роботов и роботизированных механизмов. Их конструкция состоит из отдельных элементов, каждый из которых, если возникает такая необходимость, может быть добавлен или удален.
Защитить электропровод, находящийся внутри таких гибких кабель-каналов можно с помощью стяжек. Сам электротехнический канал предохраняют от натяжения с помощью монтажных кронштейнов
Трубы для прокладки проводки
Для прокладки электропровода используют как обычные трубы ПВХ, так и изделия, созданные специально для электросетей. При выборе жесткой или гибкой трубы учитывают, где будет прокладываться кабель, условия его эксплуатации, необходимость защиты от ультрафиолетовых лучей, эстетические предпочтения.
Гладкие трубы из ПВХ
Трубы из ПВХ применяются для монтажа проводки открытого типа в помещениях или на улице. Они защищают проводку от повреждений, контакта с влагой, используются для повышения пожаробезопасности. С помощью труб, применяемых в качестве кабель-каналов для электропроводки, решаются самые непростые задачи по монтажу.
Гладкие внутренние стенки позволяют осуществить протяжку провода сквозь трубу без применения каких-либо приспособлений. Кабель-канал из трубы дополняется фурнитурой, которая облегчает монтаж электросети
Гофрированные и армированные трубы
Как и остальные кабеленесущие системы, электротехнические гофрированные трубы предназначены для защиты от возгорания, влаги и пыли, механических повреждений проводки.
Благодаря своей гибкости легко монтируются и не требуют использования дополнительных аксессуаров. Применяются для прокладки проводки скрытого типа для силовых и слаботочных линий.

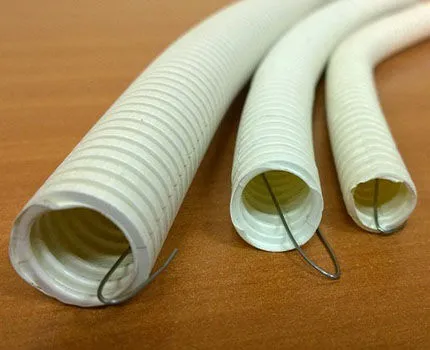

В продаже имеются трубы с металлическим зондом и без него. Зонд облегчает протяжку провода после окончания монтажа канала. Гладкие внутренние стенки и гибкость трубы позволяют с легкостью проводить монтаж даже в самых сложных участках
Труба, армированная ПВХ, применяется для прокладки электролиний и информационных кабелей скрытого и открытого типа. Может быть использована при сооружении коммуникаций внутри здания и на улице. По сравнению с обычной гофротрубой, армированная более крепкая, обеспечивает лучшую защиту от пыли и влаги.
Изготавливается из армирующей спирали из ударопрочного ПВХ, и соединяющего, покрывающего спираль, пластичного ПВХ. Так как армированная труба способна выдерживать динамические нагрузки, она часто используется в машиностроении.

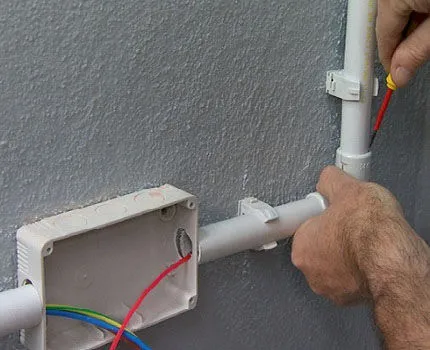

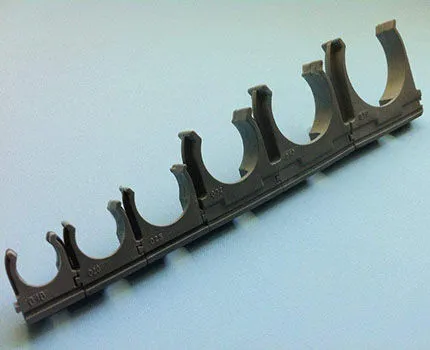

Монтаж труб проводится с помощью специальных держателей, которые рассчитаны на разный диаметр. Несколько элементов могут соединяться между собой
Для быстрого и удобного соединения жесткой гладкой трубы и гибкой армированной трубы из ПВХ выпускаются различные муфты. Они могут служить для прямолинейного подключения, соединения в разных плоскостях и под разными углами. Благодаря муфтам можно легко подсоединять одну трубу к другой, к коробке, соединять между собой трубы разных диаметров.
Условия использования разных типов аксессуаров могут отличаться: одни применяются во внутренних помещениях, защищенных от попадания влаги, другие могут монтироваться на улице, во влажных и пыльных помещениях, иметь защиту от проникновения влаги при временном погружении в воду, сильном воздействии струи воды.

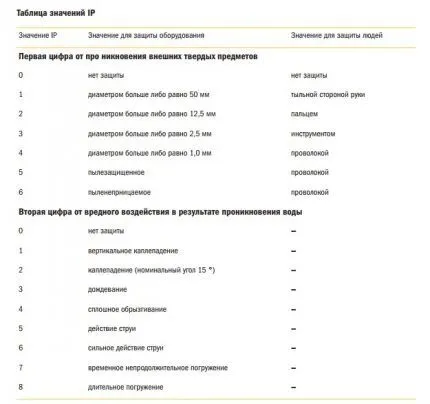

Выбор труб должен осуществляться в соответствии с маркировкой. Она указывает, в том числе на уровень защиты, которую могут обеспечить трубы электрическим и телекоммуникационным сетям (+)
Процесс устройство электропроводки в гофрированной трубе, выпускаемой целенаправленно для защиты электролиний, производится следующим образом:
Галерея изображений
Фото из
Шаг 1: Закупка тофры и крепежа в соответствии с проектом
Шаг 2: Разрезание гофрированной трубы
Шаг 3: Деление проложенной внутри проволоки
Шаг 4: Извлечение проволоки для протяжки кабеля
Шаг 5: Формирование отверстия в изоляции проводки
Шаг 6: Крепление кабеля к проволоке
Шаг 7: Заведение кабеля в гофрированную трубу
Шаг 8: Непосредственно протягивание кабеля
Завершив протяжку электрокабеля через гофрированную трубу приступаем к монтажу проводки:
Галерея изображений
Фото из
В соответствии с заранее выполненной разметкой к строительным конструкциям крепи монтажные клипсы. Не забываем, что нежелательно превышать шаг установки более 30 см
Фиксируем гофрированную трубу путем защелкивания ее в монтажных клипсах
После защелкивания гофрированной трубы в клипсах проверяем, нет ли натянутых участков или провисаний. Если обнаружили, корректируем трассу
Заготавливаем пластиковые стяжки, количество которых определяем по числу установленных монтажных клипс
Протянув пластиковую стяжку под монтажной клипсой, соединяем ее края в удобном для нас месте
Затягиваем до упора хомут пластиковой стяжки. Не перетягиваем, чтобы не обжать гофру, но стремимся добиться плотности в узле
После затягивания стяжка уже не сможет раскрепиться. Лишний хвостик обрезаем, оставив после замка 2-3 мм
Аналогичным образом протягиваем, прокладываем и фиксируем все линии электропроводки. Так как гофра является отличным изолятором, допустимо пересечение веток
Шаг 9: Установка монтажных клипс для гофры
Шаг 10: Фиксация гофры в монтажных клипсах
Шаг 11: Корректировка положения гофры при необходимости
Шаг 12: Подготовка стяжек для дополнительного крепления
Шаг 13: Перекидывание стяжки через клипсу
Шаг 14: Затягивание стяжкой гофрированной трубы
Шаг 15: Обрезка лишней части стяжки
Шаг 16: Устройство всех линий электропроводки
Металлорукав для защиты кабеля
Металлический негерметичный рукав производится из стальной оцинкованной ленты. Используется для защиты проводки от перегибов и повреждений механического характера, предохраняет от возгорания. Служит экраном от электромагнитных помех.
Рекомендован металлорукав для прокладки электропроводки по легковоспламеняющимся поверхностям, в том числе деревянным. Максимальная рабочая температура, при которой может использоваться кабель-канал +100 °C.

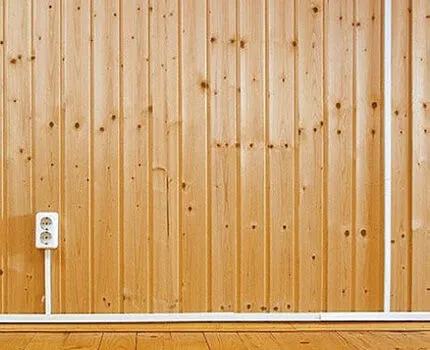

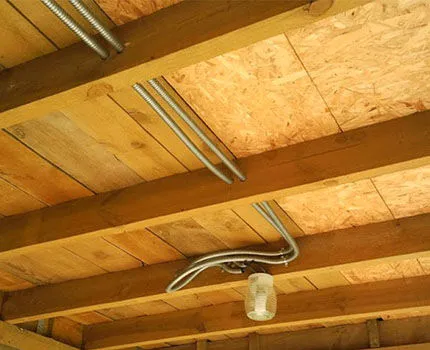

В деревянных домах проводка должна монтироваться только открытым способом либо с полным размещением провода внутри кабель-канала. Закрепляют металлический рукав к поверхности с помощью скоб из оцинкованной стали
Подвесные лотки для кабельных систем

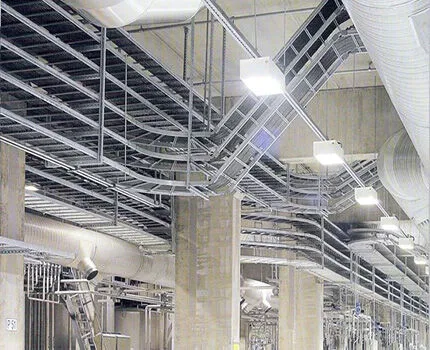

Металлические кабельные лотки могут использоваться для открытой прокладки трасс по элементам здания — потолку, стенам, полу. Их установка облегчает доступ к электрической сети при ее обслуживании и модернизации.
Применяются внутри торговых, офисных, производственных помещений, в жилых зданиях и под открытым небом. Существуют также системы в форме лотков, выполненные из пластика.
Для монтажа кабеленесущей системы предусмотрены различные виды кронштейнов. Их выбор зависит от типа поверхности, к которой крепят лоток (пол, потолок, стена)
Прокатные металлические лотки
Для монтажа и защиты проводки выпускают перфорированные и неперфорированные лотки. Системы с отверстиями способствуют лучшей вентиляции, препятствуют перегреву проводов.

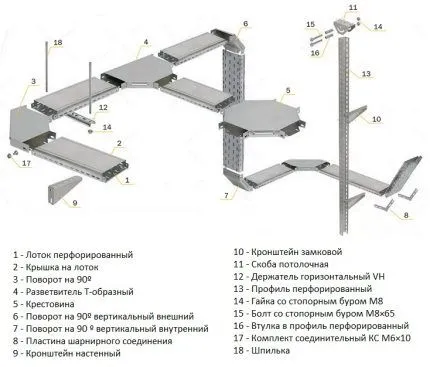

Система состоит из металлических лотков, соединительных и крепежных элементов, настенных и потолочных кронштейнов, разделительных перегородок. Ассортимент типоразмеров и аксессуаров позволяет прокладывать кабельные трассы любой сложности
При желании лотки оснащаются крышками, которые фиксируются с помощью простого нажатия и не требуют дополнительных фиксаторов. Замок на крышке надежно удерживается на лотке даже в случае вертикального монтажа. Соединение лотков между собой проводится с помощью предусмотренных разъемов «мама-папа» или соединительной пластины.

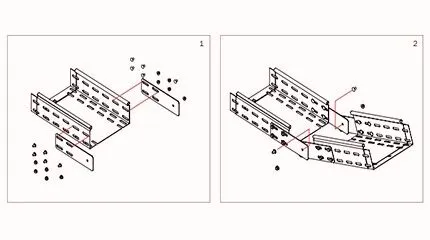

Специальные шарнирные пластины используют, чтобы соединить между собой два участка электротехнического лотка под настраиваемым углом

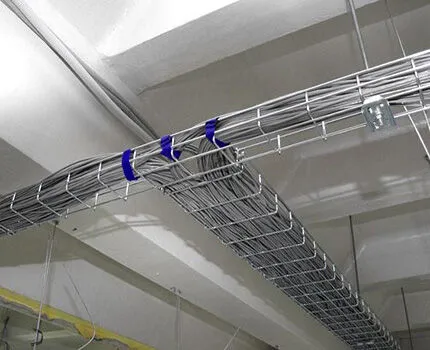

Проволочные лотки для производственных электролиний
Материал производства, монтаж и принцип использования проволочных лотков немногим отличается от металлических лоточных систем. Основная разница между ними — проволочные конструкции складываются с минимальным количеством аксессуаров и способствуют большей вентиляции кабельной трассы.
Простая конструкция монтируется безвинтовым способом, с помощью отвертки, предоставляет более легкий доступ к информационным кабелям и проводке в процессе эксплуатации
Для монтажа лотков используют специальный соединительный комплект. Он позволяет более надежно скрепить элементы кабеленесущей системы между собой. В комплектацию проволочных подвесных систем может входить крышка, которая надежно удерживает проводку внутри кабель-канала даже в случае вертикального расположения трассы.

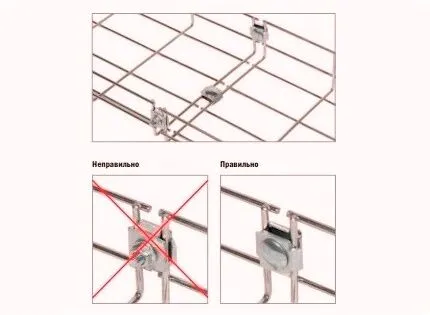

При установке важно соблюдать правило: шляпка соединителя должна располагаться с внутренней стороны лотка, чтобы не повредить кабель во время протяжки
Провода укладываются в короб и крепятся хомутами. Конструкции проволочных лотков могут быть довольно вместительными. Эта характеристика особо актуальна при монтаже электросети в промышленных зданиях, складских помещениях.

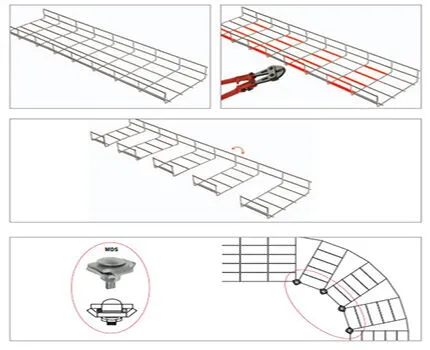

Чтобы выполнить плавный поворот на 90° необходимо вырезать с помощью ножниц по металлу через один четыре сектора. Оставшиеся сектора соединяют между собой с помощью соединительного комплекта
Выводы и полезное видео по теме
Видео #1. Какие бывают виды кабель-каналов:
Видео #2. Монтаж плинтусного кабель-канала для электропроводки:
Видео #3. Использование гофрированной трубы для защиты проводки:
В случае с открытой проводкой, при которой потенциальный источник воспламенения остается не локализованным, главным критерием выбора среди множества видов кабель-каналов для электропроводки должна стать безопасность.
Именно поэтому необходимо тщательно изучить технические характеристики и условия эксплуатации изделий. Еще лучше посоветоваться со специалистом-электриком.
Пишите, пожалуйста, комментарии в расположенном ниже блоке. Расскажите о том, как самостоятельно прокладывали проводку с помощью кабель каналов. Возможно, вы располагаете ценными сведениями, которыми стоит поделиться с посетителями сайта?
Какие есть кабельные каналы?
Существует множество различных кабельных каналов, и они могут различаться по размеру, материалу изготовления и способу установки. Вот некоторые из наиболее распространенных типов кабельных каналов:
-
Пластиковые кабельные каналы: Это наиболее распространенный тип кабельных каналов, который используется для скрытой проводки электропроводки, телефонных линий, интернет-кабелей и т.д. Они могут быть различной формы и размера, в зависимости от потребностей пользователя.
-
Металлические кабельные каналы: Металлические кабельные каналы используются там, где требуется более прочное и надежное решение. Они обычно используются в промышленных и коммерческих зданиях, но могут использоваться и в домашних условиях.
-
Желобчатые кабельные каналы: Желобчатые кабельные каналы используются для скрытой проводки кабелей и проводов в стенах и потолках. Они состоят из набора элементов, которые могут быть легко собраны и установлены.
-
Кабельные каналы для напольного покрытия: Эти кабельные каналы используются для скрытой проводки кабелей и проводов под напольными покрытиями, такими как ковровое покрытие, линолеум или паркет.
-
Разъемные кабельные каналы: Разъемные кабельные каналы используются для скрытой проводки кабелей и проводов на рабочих столах, в кабинетах и в других местах, где требуется быстрый и легкий доступ к проводам.
Это только несколько примеров типов кабельных каналов, которые доступны на рынке. Выбор типа кабельного канала зависит от конкретных потребностей и требований пользователя.
