Ищете вентиляционную решетку с функцией обратного клапана? Эта функция позволяет предотвратить обратный поток воздуха, обеспечивая более эффективную работу вентиляции. Рекомендуем обратить внимание на вентиляционную решетку с заслонкой — надежное решение для вашей системы вентиляции.
Содержание
- 1 Конструкция и плюсы решетки с клапаном
- 2 Когда нужна решетка с обратным клапаном?
- 3 Конструктивные особенности
- 4 Как работает вентиляционная решетка с обратным клапаном
- 5 Устройство и принцип действия
- 6 Достоинства и недостатки
- 7 Основные типы вентиляционных решеток
- 8 Материалы и формы вентиляционных решеток с обратными клапанами
- 9 Существующие разновидности таких решеток
- 10 Как выбрать решетку с клапаном
- 11 Советы по монтажу
- 12 Монтаж решетки вентиляции
- 13 Правила выбора
- 14 Монтаж и эксплуатация
- 15 Одностворчатое изделие, основанное на гравитационном действии
- 16 Двустворчатый вариант с пружинами
- 17 Жалюзи на вентиляционной решетке
- 18 Использование гибких мембран
Конструкция и плюсы решетки с клапаном
Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения воздуховода.
Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.
Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери
Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.
Мобильная часть визуально имеет вид лепестка, круглого или прямоугольного, хотя иногда можно встретить и необычную форму — «бабочка». Открывается она только в одну сторону.
Производят клапан для решеток из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.
Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод
Такая вентиляционная решетка имеет ряд преимуществ:
- Она защитит от уличного воздуха как холодного, так и слишком теплого.
- В помещение не будут проникать насекомые или пыль.
- Помещение будет защищено от посторонних запахов.
- Наличие шумопоглощающего эффекта не допустит проникновения посторонних звуков.
- Простой монтаж и уход.
- Эстетичный вид декоративной решетки.
Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.
Когда нужна решетка с обратным клапаном?
Целесообразность установки решетки с обратным клапаном обусловлена присутствием в вентиляционной системе обратной тяги.
Поэтому если это явление отсутствует, крайней потребности в ней нет, но для профилактики все же стоит установить решетку.

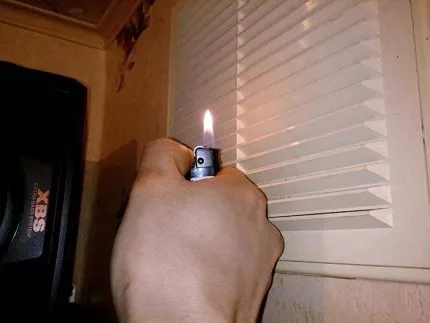

Качественный затвор на клапане должен быть настолько чувствительным, чтобы успевать быстро реагировать даже на слабое движение воздуха

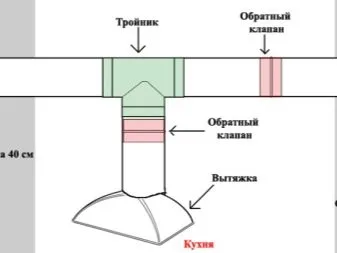

Обратную тягу могут обусловить следующие факторы:
- Отсутствие поступления воздуха в помещение или сокращение его объема.
- Попадание мусора в отверстие.
- Выход из строя элементов, управляющих движением воздушного потока.
- Функционирование вытяжек большой мощности.
- Не учтенный при проектировании дома ветер, дующий постоянно.
- Наличие нескольких единиц оборудования в системе вентиляции, работающий одновременно отток воздуха.
Все эти обстоятельства создают условия для появления обратной тяги. В этом случае чистый кислород в помещение не поступает. Нет никакой гарантии того, что хотя бы один из перечисленных факторов не появится. Лучше обезопасить свою систему вентиляции путем монтажа решетки с обратным клапаном.
Конструктивные особенности

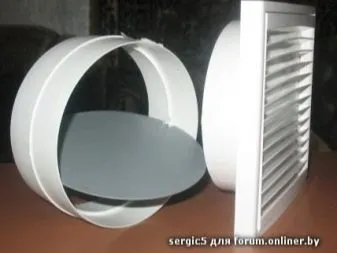

Любая вентиляционная решетка подобного типа состоит из трех составных частей:
- Стационарная часть. Декоративная решетка, выступающая одновременно в качестве полноценного элемента дизайна и барьера, защищающего внутренние элементы конструкции от повреждений. Чаще всего крышка имеет прямоугольную форму, не только полностью закрывающую корпус, но и частично выступающую на поверхность стены для возможности закрепления.
- Подвижная часть. Имеет вид прямоугольной или круглой пластины, способной открываться только в одном направлении. Клапан часто эксплуатируется в условиях повышенной влажности, поэтому наиболее подходящий материал для его изготовления – пластик.
- Фланец для присоединения воздуховода.

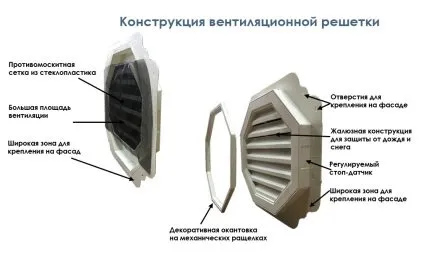

Конструкция решётки с обратным клапаном
Стандартный диаметр устройства может составлять от 110 до 150 мм. Как правило, таких габаритов оказывается достаточно для реализации подавляющего большинства проектов бытовой системы вентиляции.

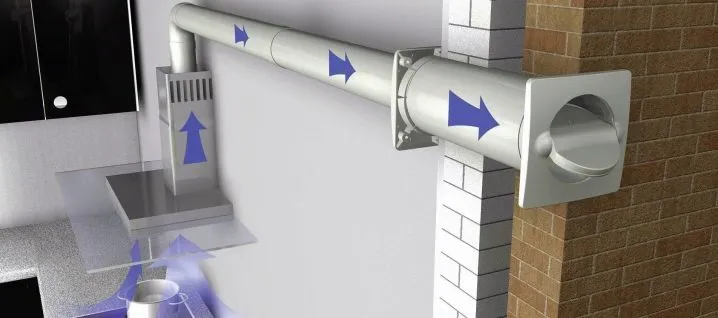

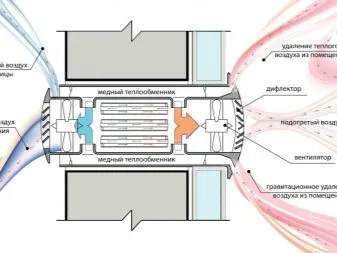

Как работает вентиляционная решетка с обратным клапаном
Суть работы приспособления можно описать следующим образом. Загрязненный отработанный воздух из жилой комнаты, кухни или санузла отводится из помещения. Речь идет только о системах принудительной циркуляции, поскольку силы естественного потока воздуха не будет достаточно для открытия клапана (исключение – устройства мембранного типа).
Воздушный поток от вентилятора, напротив, легко преодолевает сопротивление заслонки. Проход открывается, и воздушные массы выводятся из комнаты. Как только работа вентилятора прекращается, ток воздуха прекращается, и заслонка возвращается в исходное состояние.
Конструкция клапана такова, что он легко открывается только в одну сторону. Если в помещение будет стремиться нежелательный воздушный поток с улицы или из вентиляционной шахты, он будет надежно блокироваться заслонкой, плотно прижимаемой к корпусу устройству.
Устройство и принцип действия

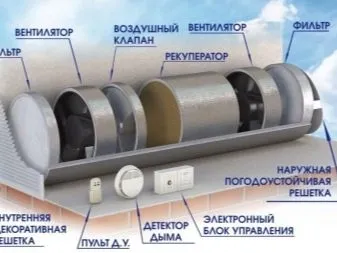

Вентиляционная решётка с обратным клапаном состоит из защитного корпуса, крепёжного фланца, лицевой декоративной панели и заслонки. Заслонка клапана способна открываться благодаря принудительной циркуляции воздушных масс, двигающихся под определённым напором. Присоединение решётки к воздуховоду осуществляется при помощи фланца, который выпускается в разных типоразмерах и полностью совместим со всеми типами воздуховодов. Для изготовления решёток с обратным клапаном в основном используется пластмасса, что обусловлено эксплуатацией прибора в условиях повышенной влажности, где применение металлических составляющих нецелесообразно.
Принцип действия обратного клапана состоит в следующем: отработанные воздушные массы выходят из помещения через декоративную накладку и под определённым давлением проходят через клапан, поднимая заслонку. При падении давления воздушного потока задвижка клапана закрывается и выступает в качестве надёжной преграды для уличной пыли, насекомых и неприятного запаха. Модели часто устанавливают в кухни и санузлы, смежные с аналогичными помещениями соседних квартир.
Обратный клапан не допускает проникновения воздушных масс и шума из смежных помещений, чем выгодно отличается от обычной вентиляционной решётки, не оборудованной дополнительной защитой. Установка решёток может производиться как со стороны помещения, так и на внешней стене здания. Устройства подсоединяются к торцу воздуховода, стыки при этом дополнительно герметизируют.
Достоинства и недостатки
Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.
- Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
- Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
- Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.
- Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
- Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
- Низкая стоимость изделий делает их ещё доступнее и популярнее.
К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.
Основные типы вентиляционных решеток
По типу запирающего устройства вентиляционная решетка с клапаном может быть:
- одностворчатой гравитационной;
- лепестковой;
- мембранной;
- бабочкой.
Принцип действия предполагает, что правильно направленный поток воздуха приподнимает запирающее устройство и свободно проходит в воздуховод. Поток обратного направления поджимает запорную деталь к опорной поверхности корпуса решетки и запирает ее.
Одностворчатая гравитационная конструкция представляет собой эксцентрично установленный на оси круглый или прямоугольный запирающий элемент.
Легкая гибкая мембрана открывается и закрывается потоком воздуха небольшой интенсивности. Обычно вентрешетки с обратным клапаном для естественной вентиляции оснащаются именно мембранами из легких синтетических материалов.
Компактная лепестковая конструкция схожа с жалюзи с гравитационным закрытием.
Двухстворчатые клапаны бабочки оснащены запирающими створками, которые складываются при раскрытии потоком воздуха и закрываются пружиной. Благодаря пружине могут устанавливаться в любых положениях.

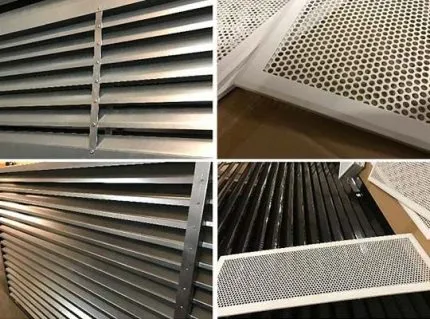

Материалы и формы вентиляционных решеток с обратными клапанами
По материалам решетка вентиляции с обратным клапаном может быть:
- пластиковой;
- металлической из стали оцинкованной.
Основным материалом является легкий, коррозионностойкий, недорогой, удобный в монтаже пластик. Однако он не терпит высоких температур и чаще такие изделия используются для установки внутри помещений. Для наружного монтажа обычно используются металлические модели. Для препятствия зимнему обмерзанию применяются конструкции с обогревом.
В соответствие с формой решетка на вентиляцию с обратным клапаном выпускается следующих типов сечения:
- круглыми;
- квадратными;
- прямоугольного сечения.
При выборе конкретной решетки следует ориентироваться на условия эксплуатации, форму и размеры входа в канал вентиляции.
Существующие разновидности таких решеток
Существует классификация вентиляционных решеток, оснащенных клапаном.
В зависимости от вида запирающего устройства они бывают:
- гравитационные одностворчатые;
- лепестковые;
- мембранные;
- бабочковые.
Изготавливают вентиляционные решетки из пластика и оцинкованного металла.
Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах
Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

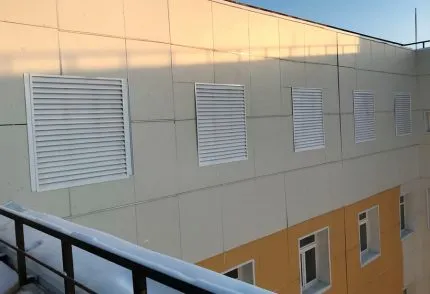

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.
Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.
Вид #1 — решетка одностворчатая гравитационная
У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.
Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.
Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически
Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.
Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

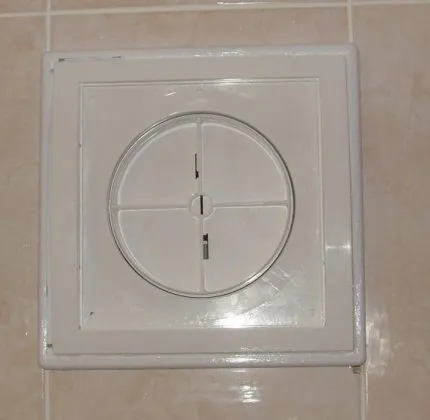

Вид #2 — мембранная разновидность приспособления
Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.
В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.
В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала
Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

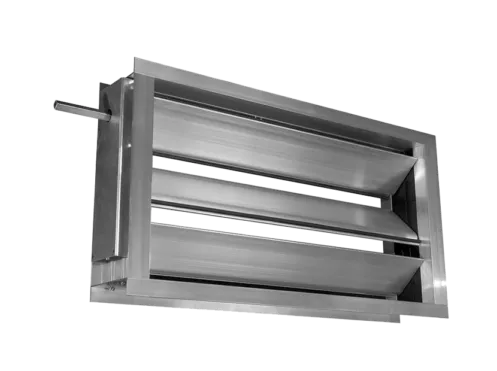

Вид #3 — лепестковые модели решеток
Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

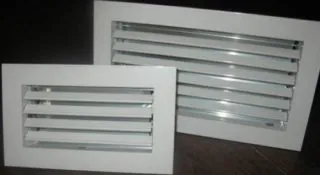

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки
Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.
Вид #4 — модель с запирающим устройством в виде бабочки
Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.
Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой
Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.
Как выбрать решетку с клапаном
Прежде чем остановить свой выбор на конкретной модели решетки с обратным клапаном, следует заострить внимание на некоторых важных моментах:
- Внимательно осмотреть отверстие вентиляционной шахты, оценить его состояние и измерить геометрические параметры.
- Обратить внимание на производителя. Чуть более дорогие модели под известной торговой маркой – залог качества и долговечности. Разумеется, можно найти качественный и надежный товар и у менее именитых брендов.
- При покупке вентиляционной решетки будет нелишним попросить у продавца сертификат качества. Этот документ не только покажет исчерпывающую информацию о товаре, но и станет дополнительной гарантией качества.
Обратите внимание! Важно, чтобы прибор был изготовлен из экологически чистых материалов и полностью соответствовал всем нормам и требованиям.

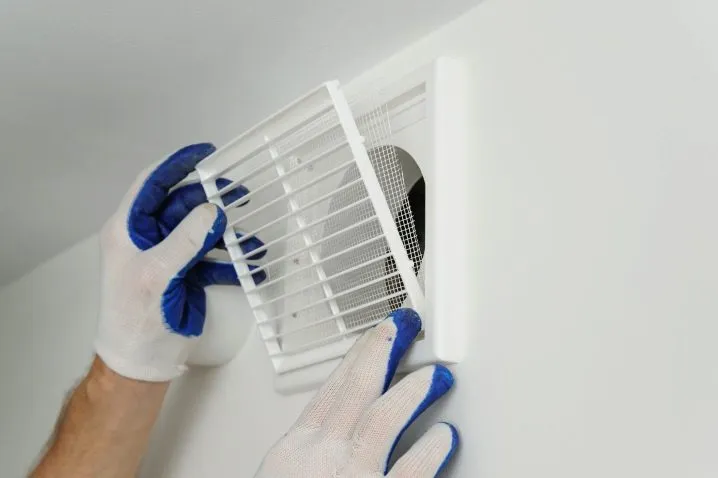

Советы по монтажу
Благодаря простой конструкции и небольшому весу решёток, их монтаж может быть проведён самостоятельно. Устанавливать решётку для вытяжки следует на поверхности стены, однако, некоторые модели допускается монтировать в вентиляционную шахту. Первым этапом установки должно стать подсоединение прибора к воздуховоду, которое выполняется при помощи соединительного фланца. Пространство между воздуховодом и стеной рекомендуется запенить. Далее следует дождаться застывания монтажной пены, после чего удалить её излишки при помощи канцелярского либо строительного ножа.
Следующим этапом будет фиксация решётки к несущей поверхности, которая выполняется с помощью саморезов или дюбелей. Выбор крепёжного элемента зависит от веса модели и материала изготовления стен здания и корпуса устройства. После того как решётка установлена на место, можно приступать к тестовому запуску устройства. Вентиляционные решётки с обратным клапаном являются важным звеном вытяжной вентиляции. Устройства надёжно защищают пространство от внешних потоков и способствуют созданию благоприятного микроклимата внутри помещения.
Монтаж решетки вентиляции
Перед установкой вентиляционная решетка с клапаном обратной тяги проверяется на нормальную ориентацию клапана с тем, чтобы правильно движущийся воздушный поток открывал запирающий элемент. Следует также внимательно изучить паспорт изделия и полностью выполнять все приведенные в нем требования.
При отсутствии в комплекте крепежа следует докупить требуемые изделия. Подготавливается поверхность под установку фланца решетки. Размечаются места под крепеж, выполняются отверстия под дюбели, устанавливаются дюбели. Осуществляется монтаж изделия с креплением саморезами. После установки решетки с обратным эффективным клапаном для вентиляции производится герметизация неплотностей стыков.
Правила выбора

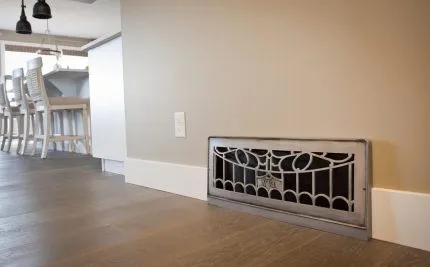

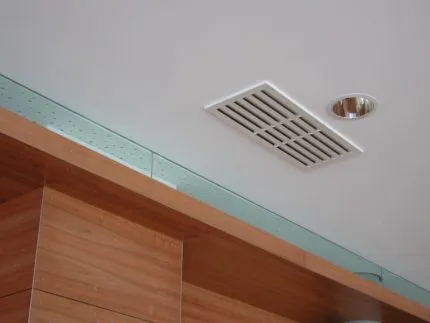

Выбор модели зависит от дизайна помещения и конструкционных особенностей вентиляции
Выбор элемента решетки зависит от особенностей проекта конкретной системы вентиляции, в ряде случаев параметры указывают заранее. Подбирать деталь также можно при помощи специальных монограмм, разработанных под определенные требования. Для крупных систем основными критериями выбора становятся расходование и скорость воздуха, поэтому им требуются решетки, изготовленные под заказ и дополненные специальным регулятором. Кроме требований в плане техники нужно уделять внимание эстетике и дизайну элементов.
В большинстве случаев выбор конкретной модели зависит от оттенка детали, потребности в наличии жалюзи с регулировкой и мелкой сетки. Дополнительно проверяют шумовые и аэродинамические свойства, характеристики и участки для монтажа, место установки, например, на полу, потолке, стене либо двери. Важным параметром считается отсутствие проблем во время обслуживания, размеры воздуховода или отверстия, а также возможность расходовать воздух в процессе работы. В начале нужно всегда учитывать габариты вентиляционного канала и его геометрию, а также условия эксплуатации.
Выбор решеток для помещений промышленного типа стоит доверить профессионалам. Если речь идет о деталях для квартир либо домов, их можно подобрать самостоятельно при наличии проекта или схемы системы вентиляции.
Монтаж и эксплуатация
Решетка для вытяжки устанавливается с внешней стороны дома
Вентиляционную решетку с обратным клапаном для потоковой естественной вентиляции устанавливают на внешней части стены, некоторые детали разрешено закреплять в шахтах вентиляции. На первом этапе устройство подсоединяют к воздуховоду с помощью соединительного фланца, заполняя промежуток между ним и стеной при помощи герметика. После застывания пены ее излишки удаляют канцелярским или строительным ножом.
На следующем этапе решетку необходимо зафиксировать на несущей поверхности при помощи дюбелей либо самореза. Выбирать крепежный элемент нужно с учетом веса детали и материала, из которого сделаны стены здания и корпусная часть решетки. После завершения монтажных работ прибор можно запускать в тестовом режиме. Если установка проведена корректно и без ошибок, с соблюдением всех требований и правил безопасности, решетка будет работать максимально стабильно.
Правильно установленная решетка с обратным клапаном является важной частью вытяжки и системы вентиляции. С ее помощью можно надежно защитить воздуховод от внешних потоков и создать в помещении идеальный микроклимат.
Одностворчатое изделие, основанное на гравитационном действии
Такой прибор работает на потоках направляемых из помещения с оказанием давления на клапанную створочку. При присутствии обратной тяги – давления нет, и створочка закрывается под действием гравитации.
Такой прибор применяется при естественном варианте вентиляции. Обязательно при установке соблюсти размещение клапана на базе его конструкционных особенностей. Это делается по горизонтали или вертикали.

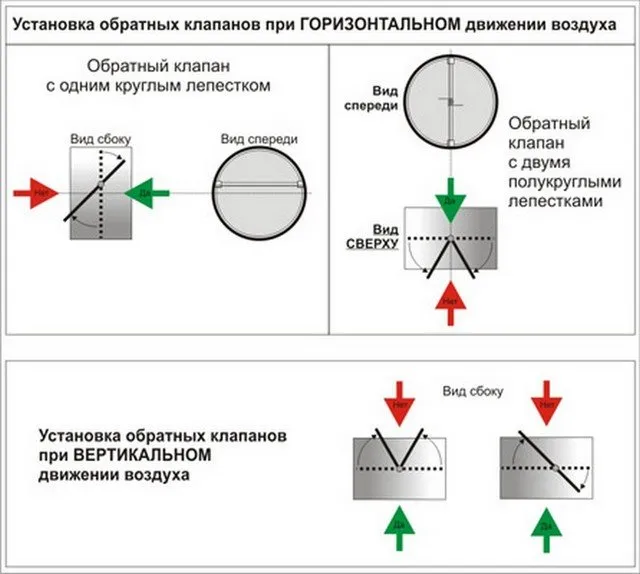

Фото 1. Схема установки изделия по горизонтали и по вертикали.
Двустворчатый вариант с пружинами
Клапан, в виде бабочки, имеет в своей структуре две шторки. Они складываются под воздействием сил давления с определенной стороны или захлопываются когда фактора давления нет. Механизм захлопывания обусловлен действием вмонтированных пружин.
Такое устройство можно располагать пол любым углом.
Как показывает практика, подобное устройство четко работает при присутствии вытяжки. При покупке такого прибора обязательно нужно протестировать пружины к давлению воздушной массы. Современные устройства предполагают регулировку силы работы пружин.
Жалюзи на вентиляционной решетке

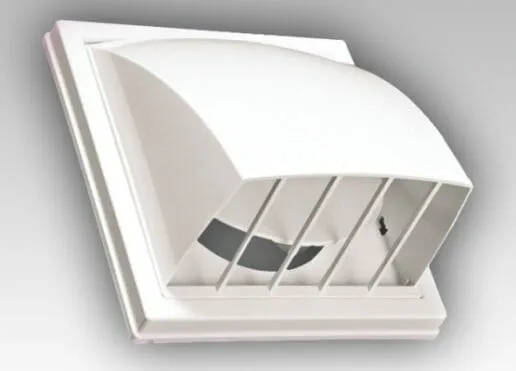

Клапан, установленный на решетке с выходом на улицу, может иметь форму жалюзи. Принцип работы аналогичен одностворчатому изделию и основан на гравитации. При использовании нескольких створок процесс работы устройства более эффективный. Размеры рассчитаны на возможные модели отверстий. Клапан может устанавливаться по всей площади решетки или исключительно на отверстие.

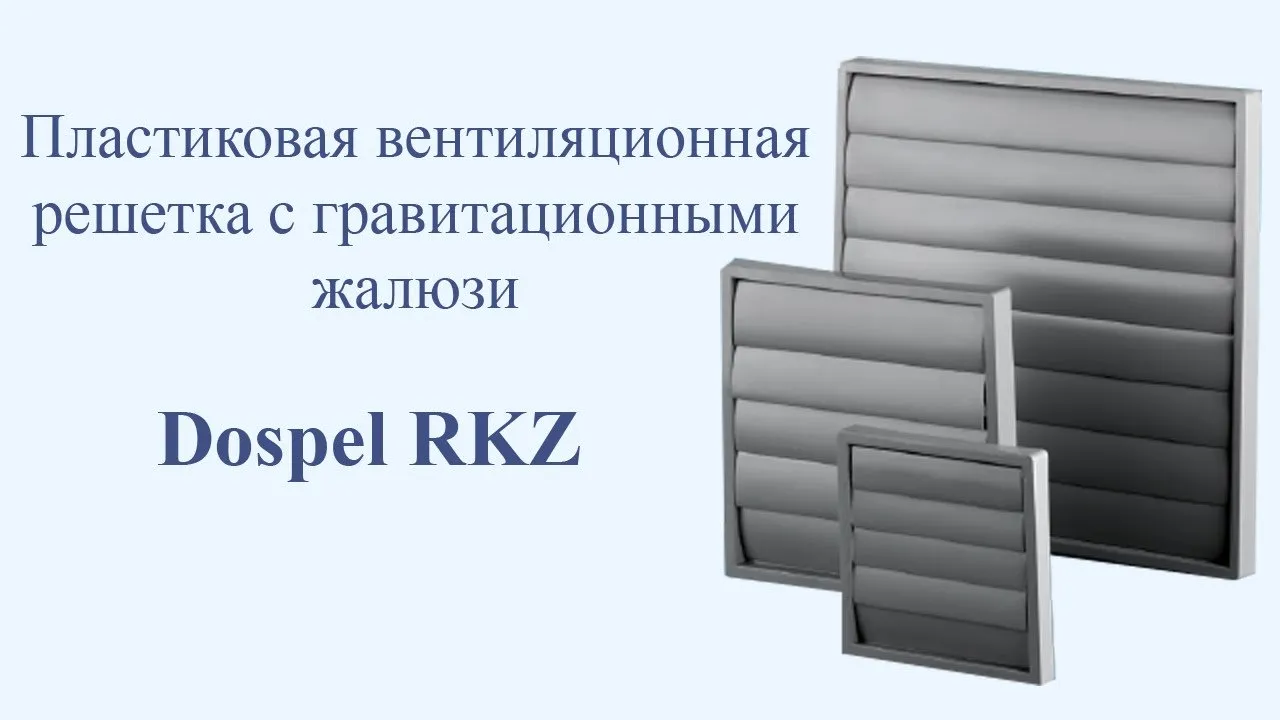

Фото 2. Пример вентиляционных решеток с жалюзи.
Использование гибких мембран
Применение мембранного варианта клапана обусловлено действие воздушного потока, которое изменят положение пластинки.
Одно направление потока служит для открытия мембраны, другой вектор напора закрывает ее. Сильный процесс обратной тяги может деформировать пластину.Ч избежать подобной ситуации, надо приобретать изделие с ребрами жесткости. Если попытаться сэкономить и купить устройство без ребер, то возникает вероятность деформации изделия. Результатом станет пропуск воздуха в нежелательном векторе.
