Если вы живете в многоэтажке, то знание особенностей систем отопления является важным. В данной статье мы рассмотрим схемы трубопроводов, параметры теплоносителя, а также разберемся в различиях между автономным и централизованным теплоснабжением, чтобы помочь вам понять, как устроена система отопления многоквартирного дома.
При проектировании систем отопления большого масштаба (в частности, расчеты регулировки системы отопления многоквартирного дома и ее полноценного функционирования) внешним и внутренним факторам эксплуатации оборудования уделяется особо пристальное внимание. Разработаны и успешно применяются на практике несколько схем обогрева при центральном отоплении, отличающиеся друг от друга структурой, параметрами рабочей жидкости и схемами разводки труб в многоквартирных домах.
Какие бывают виды систем отопления многоквартирного дома
В зависимости от монтажа теплогенератора или местоположения котельной:

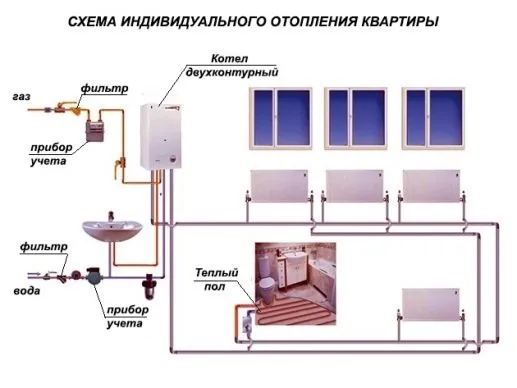

- Автономная система в квартире, где котел отопления монтируется в отдельном помещении или на кухне. Затраты на покупку котла, радиаторов и соответствующих материалов для разводки труб возвращаются быстро, так как такую автономную систему можно регулировать, исходя из собственных соображений относительно температурного режима в доме. Кроме того, индивидуальный трубопровод не теряет тепло, а наоборот – помогает отапливать помещения, так как проложен по квартире или по дому. Индивидуальный котел не нужно приспосабливать под реконструкцию централизованного отопления – один раз составленная и внедренная схема отопления будет работать всю жизнь. И, наконец, уже рабочую схему можно дополнить параллельно или последовательно включаемыми контурами, например, «теплым полом»;
- Вариант индивидуального отопления, который рассчитан на обслуживание всего многоквартирного дома или целого жилого комплекса – мини-котельная. В качестве примера можно привести старые котельные, обслуживающие квартал, или новые комплексы для одного или нескольких домов на разных источниках энергии – от газа и электричества до солнечных батарей и термальных источников;
- Централизованная схема отопления в многоэтажном доме – самое распространенное до сих пор рабочее решение проблемы.
Схемы отопления в зависимости от параметров рабочей жидкости:
- Отопление на обычной воде, в трубах которого теплоноситель не нагревается выше 65-700C. Это разработка из области низкопотенциальных систем, но чаще всего работают старые схемы с температурой рабочей жидкости, достигающей 80-1050C;
- Отопление паровое, где в трубах перемещается не горячая вода, а пар под давлением. Такие системы уходят в прошлое, и сегодня практически не используются при доставке тепла и обогреве любых типов многоквартирных домов.
Исходя из схемы трубной разводки:
- Самая распространенная — однотрубная система отопления многоэтажного дома, где и трубы подачи, и трубы обратки – это одна нитка теплотрассы. Такую схему до сих пор можно встретить в «хрущевках» и «сталинках», но на практике у нее есть большой недостаток: последовательно включенные в схему батареи или радиаторы не обеспечивают равномерного переноса тепла – каждый следующий обогревательный прибор будет немного холоднее, а последний радиатор в трубопроводе будет самым холодным. Для хотя бы примерно одинакового распределения тепла по помещениям каждый следующий в схеме радиатор необходимо оснащать бо́льшим числом секций. Кроме того, в однотрубной схеме отопления в пятиэтажном доме нельзя использовать радиаторы, не соответствующие расчетным параметрам, и приборы для регулировки отдачи тепла – клапаны и т.д. регулирования;
- Схема «Ленинградка» — более совершенное решение, но по той же однотрубной схеме. В этой схеме есть байпас (трубная перемычка), которая может подключать или отключать дополнительные обогревательные приборы, тем самым регулируя теплоотдачу в помещении;
- Более совершенная двухтрубная система отопления в многоквартирном доме начала свое существование со строительства зданий по проекту так называемой «брежневки» — панельного дома. Подача и обратка в такой схеме работают раздельно, поэтому температура рабочей жидкости на входах и выходах квартир 9 этажного дома всегда одинакова, как и в радиаторах или батареях. Еще один плюс – возможность монтажа на каждом обогревательном приборе регулирующего автоматического или ручного клапана;
- Лучевая (коллекторная) схема – последняя разработка для нетипового жилья. Все обогревательные приборы включены параллельно, а с учетом того, что это — закрытая система оо в многоквартирном доме, трубную разводку можно сделать скрытой. При реализации лучевой схемы все регулировочные устройства могут ограничивать или увеличивать подачу тепла дозировано.
Функционирование отопительной системы многоквартирного дома
Автономные системы отопление многоэтажного жилого дома выполняют одну функцию — своевременная транспортировка нагретого теплоносителя и его регулировка у каждого потребителя. Для обеспечения возможности общего управления схемой в доме монтируется единый распредузел с элементами регулировки параметров теплоносителя, совмещенный с теплогенератором.
Автономная система отопления многоэтажного дома обязательно включает в себя следующие узлы и компоненты:
- Трасса трубопровода, по которой рабочая жидкость доставляется в квартиры и помещения. Как уже говорилось, схема разводки труб в многоэтажных домах может быть одно- или двухконтурной;
- КПиА — контрольные приборы и аппаратура, которая отражает параметры теплоносителя, регулирует его характеристики и учитывает все его изменяющиеся свойства (расход, давление, скорость притока, химический состав);
- Распределительный узел, который разводит по трубным магистралям нагретый теплоноситель.
Практическая схема отопления жилого многоэтажного дома включает в себя набор документации: проект, чертежи, расчеты. Вся документация на отопление в многоквартирном доме составляется ответственными исполнительными службами (проектными бюро) в строгом соответствии с ГОСТ и СНиП. Ответственность за то, что централизованная система центрального отопления будет эксплуатироваться правильно, возлагается на управляющую компанию, как и ее ремонт или полная замена системы отопления в многокартирном доме.
Подача от городских сетей
Централизованное теплоснабжение многоэтажных жилых домов досталось нам в качестве наследия планового управления со времен существования Советского Союза. Сегодня такой способ обеспечения жилого фонда тепловой энергией все еще является наиболее распространенным.
Главное достоинство центрального отопления заключается в том, что жильцам домов не приходится решать вопросы, связанные с эксплуатацией и ремонтом оборудования и трубопроводов. Ежегодный запуск и необходимый капремонт сетей входит в обязанности городской теплоснабжающей организации. При централизованном и автономном отоплении отдельные элементы могут быть отремонтированы или переделаны только по согласованию с теплоснабжающей организацией.
Расчетная температура подачи в городских сетях может находиться в пределах 90-115˚C, а существующие нормы безопасной эксплуатации оборудования запрещают нагрев доступных горячих поверхностей более 60˚C для предотвращения возможных ожогов.
Поэтому на вводе труб в здание смонтирован специальный элеваторный узел. В нем происходит смешивание горячего теплоносителя из подачи с охлажденной водой из обратки, возвращающейся от потребителя, поменяв температуру на допустимую. Расчет элементов, обслуживание элементов и смена регулирующего сопла элеватора производится только работниками теплоснабжающей организации.
Структура системы центрального отопления
Основными структурными элементами системы центрального отопления являются:
- Источник тепловой энергии. в качестве которого могут выступать крупные котельные или теплоэнергоцентрали (ТЭЦ); в них осуществляется нагрев теплоносителя за счет использования какого-либо вида источника энергии. При этом в котельных для передачи тепловой энергии до потребителей используется вода, тогда, как в ТЭЦ она сначала нагревается до состояния пара, имеющего более высокие энергетические показатели и направляющегося в паровые турбины для выработки электроэнергии. И уже отработанный пар используется для нагрева той воды, которая поступает в систему отопления многоквартирного дома.
Одна теплоэнергоцентраль способна заменить несколько котельных, в результате чего не только снижаются расходы на строительство и высвобождаются значительные площади, но и значительно улучшается общая экологическая обстановка.
- Теплосети – сложная, разветвленная, протяженная система трубопроводов, предназначенная для транспортировки тепла к объектам. Они представляют собой два теплопровода – подачи (горячий) и обратный (с отработанным теплоносителем), выполняемые обычно из стальных труб диаметром 1000-1400 мм. Прокладка теплосетей может осуществляться как наземным, так и подземным способом с обязательной теплоизоляцией в обоих случаях.Необходимо отметить, что крупные централизованные схемы теплоснабжения имеют, как правило, несколько источников теплоты, связанные резервными магистралями и обеспечивающие надежность и маневренность их функционирования.
- Потребители тепла – отопительное оборудование, установленное непосредственно в многоквартирном доме или другом объекте.
Общая схема центрального отопления
Экономический аспект
Читая про такое количество преимуществ, невольно задаешь себе резонный вопрос: сколько это все стоит, ведь бесплатный сыр бывает только в одном месте? Конечно, такие системы несколько дороже традиционных вертикальных разводок с естественной циркуляцией.
Специалисты ведущих строительных компаний России отвечают на этот вопрос таким образом: расход на монтаж и оборудование горизонтальных систем отопления ложится на плечи застройщика и составляет около 20%.
Но при этом благодаря последующей экономии тепла за счет регулировки потребитель окупает затраты в течение двух-трех лет. Также уменьшается количество аварий и протечек, снижается зависимость от качества услуг ЖКХ.
Покупатель получает квартиру с готовой стяжкой во всех комнатах, причем это качественная, ровная и выполненная по всем стандартам работа.
Важно! Цена полипропиленовых труб намного ниже, чем металлических, а срок их службы может составлять более 50 лет. Эти трубы не боятся гидроударов, не подвержены коррозии, способны расширяться (не лопаются даже при замерзании в них воды).
Также стоит отметить вот какой нюанс: значительно снижены транспортные расходы и упрощен монтаж за счет низкого веса полипропилена в сравнении со сталью.
Классификация систем централизованного отопления
Существующее на сегодня многообразие схем организации центрального отопления позволяет произвести их ранжирование по некоторым классификационным признакам.
По режиму потребления тепловой энергии
- сезонные. обеспечение теплом требуется только в холодный период года;
- круглогодичные. нуждающиеся в постоянном теплоснабжении.
По виду используемого теплоносителя
- водяные – это самый распространенный вариант отопления, используемый для обогрева многоквартирного дома; такие системы просты в эксплуатации, позволяют транспортировать теплоноситель на большие расстояния без ухудшения качественных показателей и регулировать температуру на централизованном уровне, а также характеризуются хорошими санитарно-гигиеническими качествами.
- воздушные – эти системы позволяют осуществлять не только отопление, но и вентиляцию зданий; однако вследствие высокой стоимости такая схема не находит широкого применения;

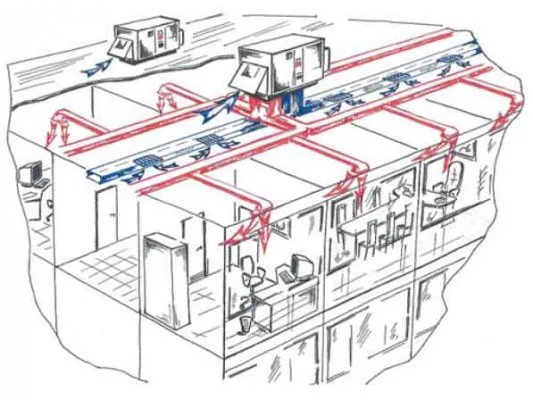

Воздушная схема отопления и вентиляции зданий
- паровые – считаются самыми экономичными, т.к. для отопления дома используются трубы небольшого диаметра, а гидростатическое давление в системе мало, что облегчает ее эксплуатацию. Но такая схема теплоснабжения рекомендуется для тех объектов, которым помимо тепла требуется и водяной пар (в основном это промышленные предприятия).
По способу подключения отопительной системы к теплоснабжающей

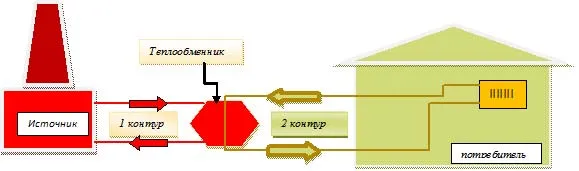

- независимые. в которых циркулирующий по теплосетям теплоноситель (вода или пар) нагревает в теплообменнике подаваемый в систему отопления теплоноситель (воду);

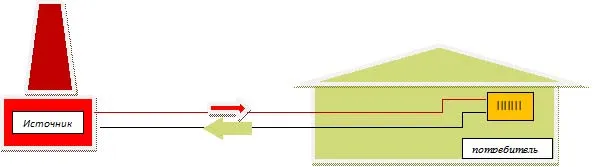

Зависимые. в которых нагретый в теплогенераторе теплоноситель подается непосредственно к потребителям тепла по сетям
По способу присоединения к системе теплоснабжения горячего водоснабжения

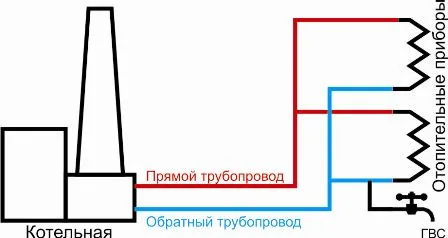

- открытые. горячая вода забирается непосредственно из теплосети;
Рисунок 4 – Открытая система отопления
- закрытые. в таких системах забор воды предусмотрен из общего водопровода, а ее нагрев осуществляется в сетевом теплообменнике централи.
Основные требования к устройству отопления многоквартирного дома
Общие сведенья о том, как устроено отопление в многоквартирном доме, указаны в СП 54.13330.2016 (актуализированный СП 54.13330.2016). Свод правил объясняет нюансы проектирования и устройства инженерных сетей, включая обогрев, в новых и реконструируемых жилых зданиях с большим количеством квартир высотой до 75 м. Согласно ему, система отопления должна обеспечивать в помещениях комфортную температуру для людей на период зимы и межсезонья.
Допустимые и рекомендуемые значения температуры внутреннего и наружного воздуха указаны в СП 60.13330.2012. Этот свод правил устанавливает нормы проектирования внутренних отопительных систем в реконструируемых, модернизируемых, новых и ремонтируемых зданиях всех типов, кроме сооружений гражданской обороны и специальных установок.
Отопление в многоквартирном доме должно соответствовать нормам и правилам, указанным в следующих стандартах:
- СП 334.1325800.2017;
- СП 73.13330.2016;
- СП 7.13130.2013;
- СанПиН 2.1.2.2645-10;
- СП 41-101-95;
- СП 347.1325800.2017;
- ГОСТ 30494-2011.
Ряд требований к оборудованию жилых многоквартирных домов предъявляют нормативные документы, действующие на территории отдельных городов. На примере Москвы это МГСН 3.01- 1 Согласно ему в домах должны предусматриваться отопительные системы, которые рассчитаны на экономичное расходование тепловой энергии, при этом не противоречат правилам других стандартов.
В целях достижения оптимальных технико-экономических и эксплуатационных характеристик многоквартирного здания системы отопления должны:
- соответствовать нормам пожарной безопасности;
- прокладываться при использовании горизонтальной поквартирной разводки (для новых и
- реконструируемых зданий);
- подключаться к источникам тепловой энергии через тепловые пункты (ТП);
- обеспечивать допустимые условия микроклимата с равномерным нагреванием воздуха в
- помещениях в течение всего отопительного периода;
- быть ремонтопригодными, доступными к обслуживанию и уборке;
- удовлетворять требованиям по шумоизоляции и виброизоляции.
Оптимальные и допустимые нормы температуры на холодный (отапливаемый) период в отдельных типах помещений в многоквартирных домах установлены ГОСТ 30494-2011:
- жилые комнаты 20-22°С (в районах с понижением температуры до -31°С и больше 21- 23°С);
- кухни и туалеты 19-21°С;
- ванные комнаты и совмещенные санузлы 24-26°С;
- зоны отдыха 20-22°С;
- коридоры между квартирами 18-20°С;
- лестничные клетки 16-18°С.
Отопление многоквартирного дома должно удовлетворять нормативам, указанным в соответствующих СП, СанПиН и ГОСТ. Проектирование, устройство или эксплуатация систем в обход правил является серьезным административным правонарушением. Определенные в ходе расследования виновные лица обязаны выплатить штраф, соизмеримый с тяжестью нарушения.
Нормативная база
Обеспечение оптимального теплового режима в помещении базируется на нескольких нормативных документах. Вот наиболее важные из них:
На основании этих документов УК занимаются приобретением тепловой энергии и сбором платы с владельцев для расчета за поставки. Положения более подробно раскрываются в договоре между поставщиком тепла и управляющей компанией, а также во внутренних инструкциях управляющей компании. Однако они не могут противоречить базовым нормативным документам, утвержденным на федеральном уровне.
Правила и нормативы, применяемые в системах теплоснабжения МКД
Организация системы теплоснабжения многоквартирного здания жестко регламентируется законодательными актами и нормами СанПиН.
Так, согласно СанПиН 2.1.4.2496-09:
«Температура горячей воды в местах водоразбора независимо от применяемой системы теплоснабжения должна быть не ниже 60 °С и не выше 75 °С».
Температура горячей воды должна быть более 60 градусов Цельсия для ее дезинфекции от вирусов и бактерий, которые могут выживать при меньших показателях температуры, но погибают при значениях выше этой цифры.
С другой стороны, использование воды, нагретой выше 75 градусов – недопустимо, поскольку может привести к ожогам.
Согласно постановлению Правительства РФ от 6 мая 2011 года N 354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов»:
1. Система отопления должна обеспечивать нормативную температуру воздуха:
a. в жилых помещениях – не ниже +18 °С (в угловых комнатах +20 °С);
b. в районах с температурой наиболее холодной пятидневки -31 °С и ниже от +20°С (в угловых комнатах от +22°С);
c. в других помещениях, в соответствии с требованиями законодательства Российской Федерации о техническом регулировании.
2. Система отопления должна обеспечивать допустимое превышение нормативной температуры не более 4 °C;
3. Допустимое снижение нормативной температуры в ночное время суток (от 0.00 до 5.00 часов) – не более 3°C;
4. Снижение температуры воздуха в жилом помещении в дневное время (от 5.00 до 0.00 часов) не допускается.
С какими трудностями придется столкнуться?
Несмотря на массу очевидных преимуществ у автономного отопления есть и существенные недостатки. Недостатки касаются не самой системы, а процесса ее «узаконивания» и обустройства. Если вы проживаете в многоквартирном доме, подключенном к централизованному отоплению и ГВС, то решение установить индивидуальную систему обойдется вам довольно дорого во всех отношениях. Потребуются не только колоссальные финансовые растраты, но и много времени, достаточно упорства и душевных сил.
Самый сложный и проблемный момент в реализации индивидуальной схемы – отнюдь не техническая сторона вопроса, а бумажная. При оформлении документов придется столкнуться с тотальным бюрократизмом, собрать массу разрешительных бумаг.
Распрощаться с такой «роскошью» как центральное отопление на практике оказывается весьма непросто. «Добро» на отключение от центрального теплоснабжения и установку индивидуальной системы должны выдавать органы местного самоуправления. Должны, но, как правило, не хотят. Почему? В связи с возможным снижением температуры в соседних квартирах, нарушением гидравлического режима, возникновением проблем с тепловым балансом дома. Поэтому с одной стороны «отказы», как бы, законны.
Не соответствующие нормам и ожиданиям эксплуатационные показатели централизованного отопления, чрезвычайно высокий уровень аварийности в теплосетях на фоне неоправданной дороговизны услуги – все это побуждает жильцов многоквартирных домов задумываться о необходимости перехода на индивидуальные системы отопления
С другой стороны, согласно Гражданскому кодексу РФ, потребитель имеет полное право «разорвать» отношения с теплоснабжающей организацией, если не имеет перед ней никаких долгов.
Так что при должной настойчивости решить вопрос положительно обычно удается.
Система отопления в многоквартирном доме: схема подключения и особенности
Для обеспечения потребностей в отоплении жителей высотных зданий, хорошо подходят централизованные системы теплоснабжения. Централизованное теплоснабжение предполагает передачу подогретого теплоносителя из котельной по сети подведенных к многоэтажному дому изолированных труб. Централизованные котельные обладают достаточным КПД и дают возможность совмещать низкие эксплуатационные расходы и приемлемые показатели эффективности теплоснабжения многоэтажных домов. Но для того, чтобы эффективность центрального теплоснабжения находилась на должном уровне, схема отопления в многоквартирном доме составляется профессионалами своего дела – инженерами-теплотехниками. Основополагающие принципы, по которым проектируется схема отопления дома, состоят в том, чтобы добиться максимальной эффективности обогрева при минимальной затрате ресурсов. Подрядчики и строители заинтересованы в том, чтобы обеспечить владельцев квартир надежной и продуктивной системой теплоснабжения, поэтому схема отопления многоэтажного дома разрабатывается с учетом актуальной стоимости теплоресурсов, показателей тепловой отдачи отопительных приборов, их энергоэффективности и оптимальной последовательности подключения к контуру.
Что это такое?
Остается лишь настроить скорость перемещения, чтобы обеспечить подачу воды с нормативной температурой для всех абонентов линии.
Для передвижения используются циркуляционные насосы, хотя в небольших системах возможна естественная циркуляция.

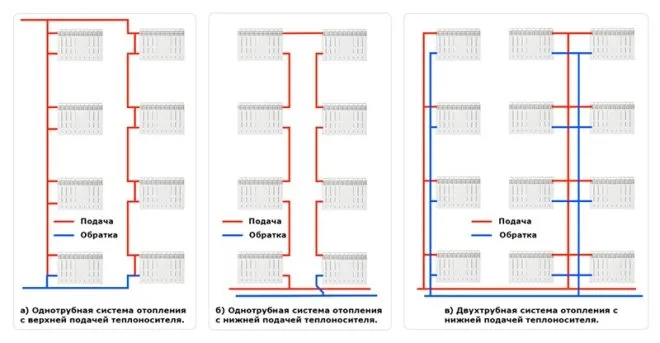

Разводка трубопровода
В то время как теплотехниками обсуждается оптимальная схема отопления дома центрального отопления, поднимается вопрос грамотной разводки трубопровода в доме. В современных многоэтажных домах схема разводки отопления может быть реализована по одному из двух вероятных шаблонов.

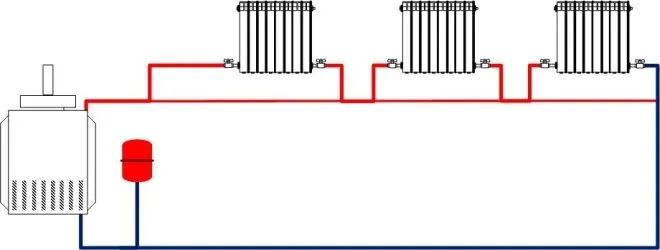

Однотрубная разводка отопления
Это один из экономных вариантов организации теплового снабжения в здании с относительно большой площадью. Впервые массово однотрубная система отопления многоэтажного дома стала применяться для «хрущевок». Принцип ее работы заключается в наличии нескольких распределительных стояков, к которым происходит подключение потребителей.
Подача теплоносителя происходит по одному контуру труб. Отсутствие обратной магистрали значительно упрощает монтаж системы, уменьшая при этом затратную часть. Однако при этом ленинградская система отопления многоэтажного дома имеет ряд недостатков:

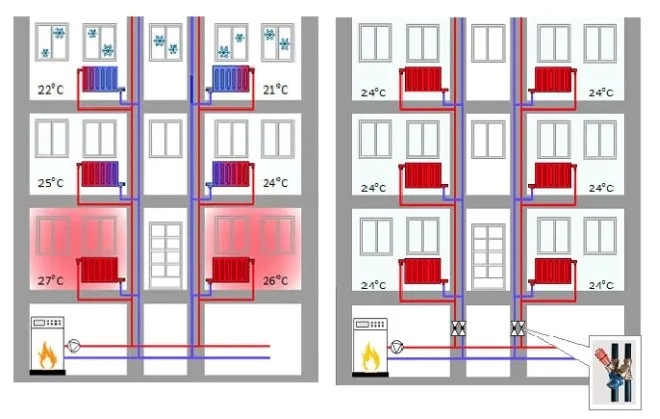

- Неравномерный нагрев помещения в зависимости от удаленности точки забора горячей воды (котла или коллекторного узла). Т.е. возможны варианты, когда у потребителя подключенного раньше по схеме, батареи будут горячее, чем у следующих по цепочке;
- Проблемы с регулировкой степени нагрева радиаторов. Для этого на каждом радиаторе нужно делать байпас;
- Сложная балансировка однотрубной системы отопления многоэтажного дома. Она осуществляется с помощью терморегуляторов и запорной арматуры. При этом сбой системы возможен даже при незначительном изменении входных параметров – температуры или давления.
В настоящее время установка однотрубной системы отопления многоэтажного дома новой постройки встречается крайне редко. Это объясняется трудностью индивидуального учета теплоносителя в отдельной квартире. Так, в жилых зданиях хрущевского проекта количество распределительных стояков в одной квартире может доходить до 5-ти. Т.е. на каждый из них необходимо устанавливать счетчик учета потребления энергоносителя.
Правильно составленная смета на отопление многоэтажного дома с однотрубной системой должна включать в себя не только затраты на техническое обслуживание, но и модернизацию трубопроводов – замену отдельных компонентов на более эффективные.

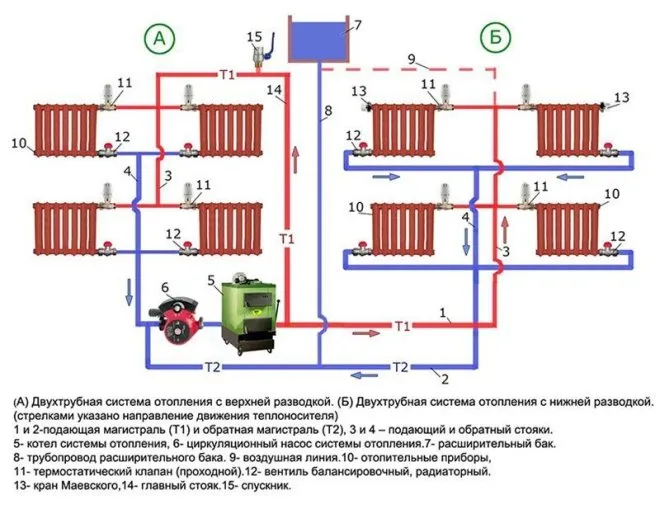

Двухтрубная разводка отопления
Для повышения эффективности работы лучше всего устанавливать двухтрубную систему отопления многоэтажного дома. Она также состоит из распределительных стояков, но после прохождения теплоносителя через радиатор он попадает в обратную трубу.
Ее главным отличием является наличие второго контура, выполняющего функцию обратной магистрали. Он необходим для сбора остывшей воды и ее транспортировки к котлу или в тепловую станцию для дальнейшего нагрева. Во время проектирования и эксплуатации необходимо учитывать ряд особенностей системы отопления многоэтажного дома подобного типа:
- Возможность регулировки уровня температуры в отдельных квартирах и во всей магистрали в целом. Для этого необходимо установить смесительные узлы;
- Для выполнения ремонта или профилактических работ не нужно отключать всю систему, как в ленинградской схеме отопления многоэтажного дома. Достаточно с помощью запорной арматуры перекрыть поступление в отдельный контур отопления;
- Низкая инерционность. Даже при хорошей балансировке однотрубной системы отопления многоэтажного дома потребителю нужно ждать 20-30 секунд, пока горячая вода по трубопроводам дойдет до радиаторов.
Какое оптимальное давление в системе отопления многоэтажного дома? Все зависит от его этажности. Оно должно обеспечить поднятие теплоносителя на нужную высоту. В некоторых случаях эффективнее установить промежуточные насосные станции, чтобы уменьшить нагрузку на всю систему. При этом оптимальное значение давления должно быть от 3 до 5 атм.
Перед приобретением радиаторов нужно узнать по схеме отопления жилого многоэтажного дома ее характеристики — давление и температурный режим. Основываясь на этих данных выбираются батареи.
Как устроена отопительная система МКД

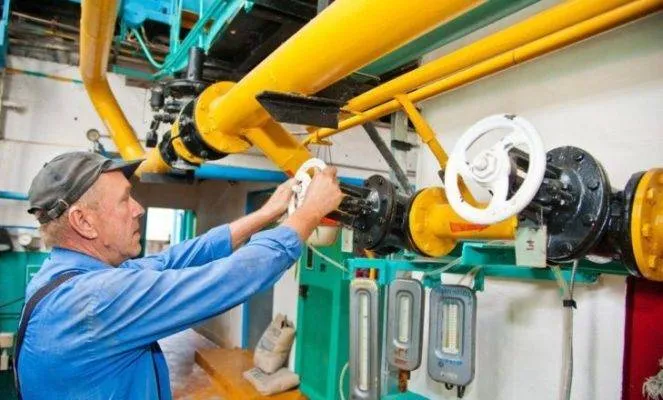

Чтобы увидеть, как устроена система отопления, нужно спуститься в подвал многоэтажного дома. Но мы поможем вам разобраться в устройстве тепломагистрали и без этого.
Начинается система с задвижки, которая отсекает внутридомовой фрагмент от теплотрассы центрального теплоснабжения. Задвижка является линией раздела ответственности: до этого элемента ответственность за магистраль несет теплосеть, после – управляющее предприятие.
Расположенная за этой задвижкой схема централизованного отопления многоквартирного дома выглядит следующим образом:
Элеваторный узел: грязевики, задвижки ГВС, элеватор, задвижки отопительных контуров, сбросы воды из системы → труба розлива → стояки и перемычки → отопительные приборы → стояк обратки и так далее.
Все эти ключевые узлы имеют свои особенности. На каждом из элементов системы предлагаем остановиться подробнее – без этого сложно понять, как работает отопление в многоквартирном доме.
Элеваторный узел начинается сразу после входных задвижек. Следом за ними расположены:
- Грязевики – устройства, улавливающие стойкие механические частицы в воде, например, окалины или ржавчину.

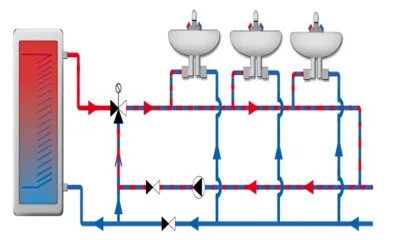

- Врезки горячего водоснабжения на трубе подачи и обратке. Практикуется размещение одной или нескольких врезок, что обеспечивает круглосуточную подачу горячей воды в систему.
- Узел учета тепла, который обычно монтируется между местом врезки ГВС и элеватором.
- Элеватор – ключевое устройство элеваторного узла. Благодаря ему мы получаем в системе воду необходимой температуры. Дело в том, что по теплотрассам циркулирует вода, нагретая до 110-150˚С. Конструкция элеватора позволяет смешивать жидкость на подаче с остывшей водой из обратки, пуская в систему теплоноситель температурой 90-95˚С. С помощью этой конструкции осуществляется регулировка системы отопления: чем шире отверстие сопла подачи воды в элеватор, тем выше температура в батареях.
- Задвижки отопительных контуров – краны, повторно отключающие дом от центральной магистрали и подачи тепла.
- Вентиля сброса – краны для осушения системы в случае ее ремонта или замены горячей воды на холодную в летний период.
Сразу после вентиля сброса на подаче начинается трубопровод, переходящий в стояки. Он называется «труба розлива». Из нее расходятся стояки отопления в многоквартирном доме.
Принцип монтажа стояков всегда одинаков – это система, которая доставляет теплоноситель к радиаторам по этажам. В зависимости от постройки и конструкции дома может отличаться направление подачи и циркуляции воды.

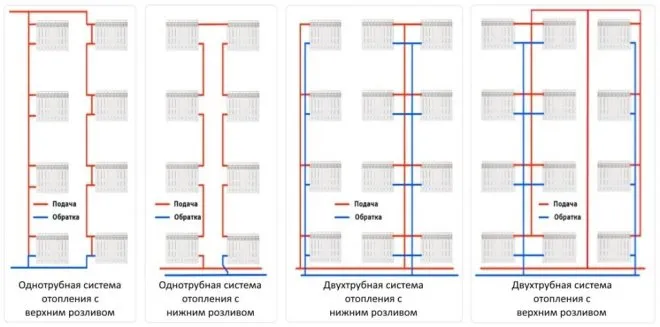

Конструкции стояков бывают разными. Учитывая направление циркуляции воды различают системы с верхним и нижним розливом.
Отопление с верхним розливом – стандартная схема для массовой многоэтажной советской жилой застройки.
Хотя все ключевые элементы сосредоточены в подвале, труба розлива ведет на чердак дома, где смонтированы входы в стояки. Тут же находится первый кран, позволяющий отключать стояк от системы, расширительные баки и воздушные клапаны. Второй кран ставится в подвале, на конце стояка.
Обратка располагается в подвале. Она монтируется параллельно трубе розлива подачи таким образом, что каждый стояк является для труб подачи и обратки перемычкой.
Верхняя разводка отопления многоэтажки имеет существенный минус – линейное падение температуры теплоносителей к нижним этажам. Компенсируются такие потери за счет увеличения площади отопительных приборов, числа их секций или количества радиаторов.
Верхний розлив имеет и другие характерные для него особенности:
- запуск системы отличается простотой – достаточно открыть обе задвижки на подаче и воздушные клапаны, чтобы циркуляция началась сама собой;
- отключение/подключение отдельных стояков, наоборот, вызывает проблемы, ведь задвижки расположены и на чердаке, и в подвале;
- при правильной проектировке сброс носителя из стояка занимает несколько секунд.

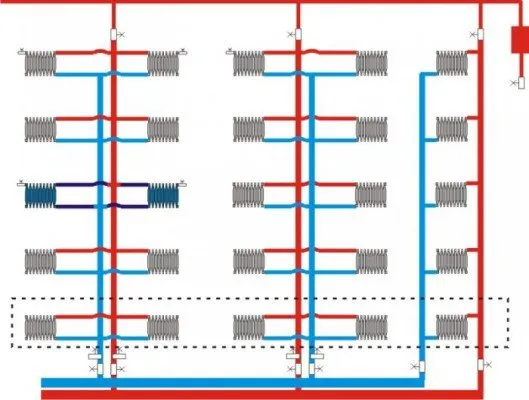

Дома с нижним розливом бывают и пяти-, и девятиэтажными. Отопление по такой схеме предполагает монтаж труб подачи и обратки по подвалу с поочередным попарным подключением к ним стояков.
В верхней части системы парные стояки соединяются между собой перемычками. Происходит это либо на чердаке, либо в квартире верхнего этажа. На перемычке расположен воздушный клапан, что создает определенные проблемы для слесарей:
- если перемычка размещается на чердаке, это чревато замерзанием системы даже при непродолжительной остановке циркуляции – сказывается отсутствие теплоизоляци;
- когда перемычка находится в квартире, доступ к ней ограничен, что создает трудности при запуске системы в отопительный период.
Так как на территории РФ масштабное строительство велось в советский период, в большинстве домов встречаются радиаторы трех типов:
- Чугунные. Характеризуются внушительным весом, слабой теплоотдачей (до 150 Вт на секцию), регулярными течами и неэстетичным внешним видом. Из-за этого владельцы квартир стремятся избавиться от них, заменив более современными моделями.
- Стальные (конвекторы). Этот вид радиаторов получил распространение в 90-х. Его конструкция состоит из завернутой в витки трубки, с наваренными стальными пластинами, повышающими отдачу тепла.
- Биметаллические. Наиболее современный тип отопительного оборудования МКД, который массово устанавливался в 2000-х. Современная конструкция и высокотехнологичные материалы (сталь и алюминий или медь и алюминий) обеспечивают прочность радиаторов и высокую отдачу тепла (около 200 Вт на секцию).
Поскольку тепло в квартирах с каждым годом дорожает, жильцы домов все активнее меняют старые отопительные приборы. При этом следует учитывать несколько важных моментов:
- Диаметр трубы отопления в квартире. При замене радиаторов не стоит менять сами трубы. Это может повлиять на работоспособность и привести к разбалансировке системы. В случае замены используйте трубы того же диаметра (обычно 20-30 мм).
- Устанавливая перед радиатором устройство, регулирующее проходимость теплоносителя, следует между ним и стояком обязательно поставить перемычку. Без нее регулятор будет влиять на проходимость не только в радиаторе, но и во всем стояке.
- Производите замену приборов в теплое время года. Тем, кого интересует, сливают ли воду из системы отопления летом, отвечаем: жидкость находится в батареях постоянно. Однако именно летом замена радиаторов создает минимальный дискомфорт владельцу и другим жильцам. К тому же повторный запуск воды в систему позволяет убедиться в отсутствии течей еще до начала отопительного сезона.
Монтаж
Сразу стоит сказать, что монтаж таких систем своими руками — дело рискованное. Проблема в том, что проектирование горизонтальных систем требует серьезных расчетов. Произвести такие расчеты и правильно спроектировать всю конструкцию способен только грамотный инженер.
Кроме того, для монтажа, отладки и запуска такой системы потребуется работа опытных специалистов, знакомых с современной техникой, сантехническими стандартами и нормами, которые в этой стране только начинают вводить.
Можно, конечно, найти массу советов и руководств по монтажу горизонтальных систем отопления, только нет никакой гарантии, что такая инструкция не приведет к недееспособной конфигурации.
Тот факт, что конкретная схема работает у одного человека, еще не говорит о том, что такая же схема подойдет вам. Здесь требуется индивидуальный подход.
Также не стоит забывать о том, что введение в эксплуатацию учетной аппаратуры требует участия государственных специалистов, которые подтвердят соответствие этой аппаратуры стандартам.
Совет! Если вы все же решили самостоятельно установить такое отопление, рекомендуем вам просмотреть видео на нашем сайте. Также вам потребуется серьезная теоретическая база и наличие опыта работы с сантехникой.
Не лишним будет также найти того, кто уже имеет подобный опыт и поинтересоваться обо всех тонкостях предстоящей работы.
Запуск отопления в многоэтажке
Работоспособность отопительной системы зависит не только от ее конструктивных особенностей, но и от правильности запуска. Неравномерный прогрев отдельных этажей или стояков, завоздушины, массовые течи – распространенные последствия невнимательности слесаря к правилам запуска.
Чтобы правильно запустить отопление в многоквартирном доме, нужно придерживаться следующего порядка:
- Предварительно произвести опрессовку – гидравлическое испытание системы на предмет ее герметичности и целостности.
- Осуществить плавный запуск теплоносителя по внутридомовой магистрали. Циркуляционные насосы запускаются на минимальных оборотах, чтобы вода медленно заполнила систему.
- Заполнять трубопровод через обратку, чтобы снизить лишнюю нагрузку на старые радиаторы и вытеснить из системы воздух.
- Выпустить оставшийся воздух в верхних точках системы через воздушные клапаны.
- Когда в квартиры подается отопление, следует проверить степень прогрева и работоспособность всех радиаторов в доме. Если жильцы не жалуются, батареи прогреваются, течей нет, отопление и циркуляционные насосы запускаются на необходимую мощность.
Расчет системы отопления многоквартирного дома
Для определения тепловых поступлений, потребностей и потерь применяют формулу из СП 60.13330.2016. В ней берутся значения:
- общих потребностей здания и квартиры в тепле;
- суммарных теплопотерь;
- внутренних тепловых поступлений от приборов;
- микроклимата, установленные для помещений заданной функциональности.
Кроме того, учитываются физические свойства материалов труб, из которых монтируется контур. Коэффициент теплопотерь у полимеров, металлов и композитов разный, поэтому результаты расчетов могут меняться как в положительную, так и в отрицательную сторону.
По данным вычислений определяют количество и тип отопительных приборов, а также общие рекомендации по подбору конфигурации сети.
Способы повышения энергоэффективности систем отопления
В целях достижения оптимальных значений по энергоэффективности систем обогрева в многоквартирных домах еще на этапе проектирования предусматривают:
- компактные объемно-планировочные решения;
- устройство сети путем использования приборов и оборудования с увеличенным КПД;
- замену устаревших узлов на прогрессивные;
- грамотною ориентацию квартиры в пространстве;
- установку узлов учета расхода теплоты;
- монтаж терморегуляторов.
Результатом успешного проведения вышеуказанных мероприятий становится получение грамотно спроектированной и энергоэффективной системы отопления.
Обогрев нежилых площадей в многоэтажном жилом здании
Для расчета норматива нежилых помещений, например, лестничных клеток, подвала, применяется Формула 2 ПП №354. Общая площадь помещений умножается на норматив Гкал и тариф, установленный в регионе. Согласно п. 40 ПП 354, оплату за коммунальные услуги на территории общего пользования вносят собственники жилых домов. С 1 сентября 2011 года в квитанциях ЖКХ предусмотрена графа по общедомовым нуждам (как формируется плата за отопление?).
При отсутствии индивидуальных приборов учета расходов на отопление для начисления платы применяется норматив, установленный региональными властями. Учитываются показания общедомового счетчика, при его наличии, а также площадь отапливаемых квартир с ИПУ. В противном случае собственники жилых помещений оплачивают коммунальные услуги исходя из фактического потребления ресурса.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Ремонт и обслуживание систем теплоснабжения
В зависимости от источника теплоснабжения, ремонт и обслуживание систем теплоснабжения многоквартирного здания производится по-разному.
При централизованной системе теплоснабжения ежегодно производится техническое обслуживание, в которое входят следующие мероприятия:
· Гидравлические испытания тепловых узлов, тепловой сети, системы отопления, системы ГВС;
· Промывка системы отопления;
· Ревизия оборудования систем теплопотребления;
· Диагностика, ремонт и обслуживание узла учета тепловой энергии;
· Текущий ремонт систем теплопотребления;
· Промывка теплообменного оборудования.
При местной децентрализованной системе теплоснабжения:
· Обслуживание котельного оборудования;
· Гидравлические испытания тепловых узлов, системы отопления, системы ГВС;
· Ежегодная промывка системы отопления;
· Ревизия оборудования систем теплопотребления (проверка манометров, термометров, набивка сальниковых уплотнений на задвижках);
· Текущий ремонт систем теплопотребления (в соответствии с дефектными ведомостями);
· Промывка теплообменного оборудования;
· Осмотр и ревизия теплообменного оборудования, насосного оборудования;
· Подкачка давления в расширительном баке;
· Обслуживание и ремонт газового оборудования.
При индивидуальный децентрализованной системе теплоснабжения проводится комплекс работ необходимых для поддержания в эксплуатационном состоянии оборудования системы теплоснабжения:
· Проверка на герметичность системы отопления и ГВС;
· Проверка предохранительных клапанов;
· Чистка фильтров;
· Подкачка давления в расширительном баке;
· Мониторинг насосного оборудования.
К обязательным мероприятиям в данном случае также относится обслуживание газового оборудования.
Какой теплоноситель лучше для отопления частного дома?
Выбор теплоносителя для отопления частного дома зависит от многих факторов, таких как тип системы отопления, тип котла или теплогенератора, климатические условия региона, доступность и стоимость теплоносителя и т.д.
Вот некоторые из наиболее распространенных теплоносителей, которые можно использовать для отопления частного дома:
-
Вода: это наиболее распространенный теплоноситель, который используется в системах отопления. Он имеет высокую теплоемкость и хорошо передает тепло, что делает его эффективным для отопления больших домов.
-
Антифриз: это жидкий теплоноситель, который используется в системах отопления в холодных регионах, чтобы предотвратить замерзание воды в системе. Он имеет более низкую теплоемкость, чем вода, поэтому может быть менее эффективен в отоплении.
-
Гликоль: это жидкий теплоноситель, который часто используется в системах отопления солнечной энергии. Он имеет более высокую стоимость, чем вода и антифриз, но более экологичен и безопасен для окружающей среды.
-
Воздух: это теплоноситель, который используется в системах отопления с помощью воздушных насосов. Он может быть менее эффективен, чем жидкие теплоносители, но может быть более экономичным в использовании, особенно в теплых регионах.
В целом, для выбора оптимального теплоносителя для отопления частного дома, следует учитывать не только его теплоемкость и стоимость, но и другие факторы, такие как его экологическая безопасность, совместимость с оборудованием, климатические условия и т.д. Лучше всего обратиться к профессиональному инженеру, который поможет выбрать оптимальный теплоноситель для вашего конкретного случая.
