Лестницы являются ответственной частью многоэтажного здания, так как служат не только для сообщения между этажами, но и для эвакуации при пожаре или другой аварийной ситуации.
Лестницы по назначению подразделяют на основные, или главные, и служебные, или вспомогательные. Служебные лестницы используют для сообщения с подвалами, чердаками и в качестве запасных для эвакуации людей в случае пожара.
Лестницы по материалу подразделяют на железобетонные, деревянные и стальные. Каждая лестница состоит из наклонных элементов — маршей и горизонтальных элементов — площадок. Лестницы бывают одно — , двух — и многомаршевые. Марши соединяют две лестничные площадки (этажные и промежуточные). Все эти элементы расположены в помещении, которое называется лестничной клеткой. В настоящее время почти все элементы лестницы в зданиях массового строительства выполняют из железобетона.
По способу изготовления различают сборные и монолитные железобетонные лестницы. В настоящее время в основном распространены сборные лестницы.
Марш представляет собой конструкцию, состоящую из ряда ступеней. Ступени опираются на балки — косоуры, располагаемые под ступенями. В состав маршей входят ограждения — перила. Высота ограждения 90 — 95 см. Несущие элементы марша своими концами опираются на несущие элементы площадок — площадочные балки.
Высота подъема одномаршевой лестницы равна высоте этажа. У двухмаршевой лестницы высота подъема одного марша принимается равной половине высоты этажа. Чаще всего применяют двухмаршевые лестницы. Ширину маршей обычно берут в пределах 90 — 240 см, для вспомогательных лестниц — не менее 90 см, для основных — не менее 105 см. Лестничные марши устанавливают с уклонами: 1: 2 ; 1:1,75 ; 1:1,5 и т. д. В марше допускается не менее 3-х и не более 18 ступеней. Каждый марш для одной из лестничных площадок будет восходящим, т. е. поднимающимся вверх, а для другой — нисходящим, т.е. опускающимся вниз. Восходящий марш начинается нижней фризовой ступенью, служащей переходом к площадке, а нисходящий марш — верхней фризовой ступенью. Фризовые ступени марша, совпадающие с полом площадок, имеют особые очертания, все остальные ступени марша одинаковы.
Ступени лестниц характеризуются высотой подступенка h и шириной проступи b. Для удобства пользования лестницей необходимо, чтобы удвоенная высота подступенка h и ширина проступи b в сумме равнялись среднему шагу человека, принимаемому от 570 до 640 мм. Чаще всего эту величину принимают равной 600 мм, таким образом, b+2h= 600. Высота подступенка находится в пределах 135 — 180 мм ( чаще всего 150 мм ). Ширина проступи -250 — 300 мм. Для основных лестниц ширину проступи принимают 300 мм.
Лестничные площадки, устраиваемые на уровне каждого этажа, называют — этажными, а между этажами — промежуточными. Ширину лестничных площадок принимают не менее ширины марша и не менее 1200 мм.

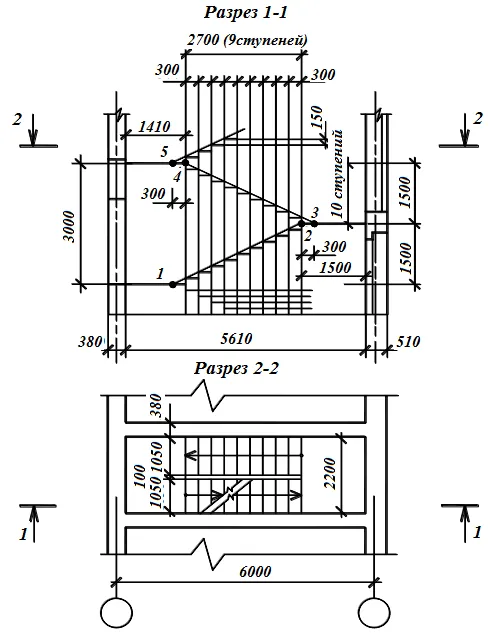

Ниже рассматривается пример разбивки двухмаршевой лестницы (рис. 136).
Длина лестничной клетки 5610 мм, ширина 2200 мм. Ширина марша 1050 мм, зазор между маршами (в плане) 100 мм, высота этажей принята равной 3000 мм. При высоте ступени 150 мм в каждом марше должно быть (1500 : 150) десять ступеней.
После предварительных расчетов приступают к построению разреза. Проводят координационные оси, вычерчивают стены, отмечают уровни лестничных площадок (поэтажных и промежуточных) горизонтальными линиями. Затем откладывают на какой-либо горизонтальной линии разреза от внутренней стены ширину площадки (1410 мм) и 9 раз по 300 мм, и через полученные точки проводят на разрезе тонкие вертикальные линии для разбивки ступеней. После этого откладывают ширину одной ступени (300 мм) в сторону площадки первого этажа (точка 1) и соединяют наклонной прямой линией эту точку с крайней точкой (точка 2) уровня вышележащей промежуточной площадки. Прямая (1-2) пересекает вертикальные линии в точках, через которые и проводят горизонтальные линии (проступи) и вертикальные (подступенки). Таким же способом на разрезе производят разбивку ступеней и других маршей.
После этого вычерчивают на разрезе лестничные площадки и марши, обводят основными линиями контуры сечений всех элементов (стен, площадок, ступеней), расположенных в плоскости разреза.
Следует иметь в виду, что плоскость разреза по лестнице всегда проводят по ближайшим к наблюдателю маршам.

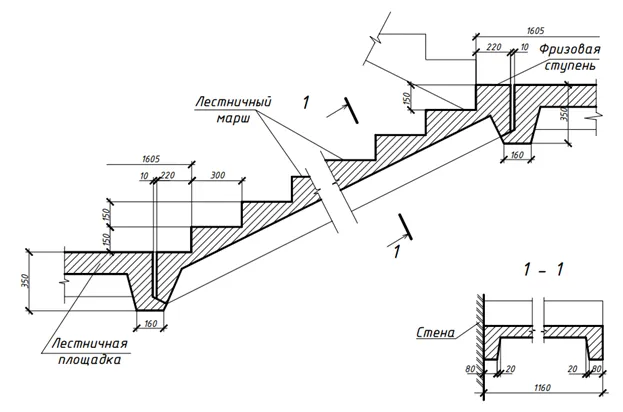

При вычерчивании лестничных маршей и плит лестничных площадок, а также их соединения между собой и стенами следует руководствоваться рекомендуемыми приведенными на рис. 137.
После построения лестницы в подъезде вычерчиваются перегородка с дверью ограничивающая входной тамбур в подъезд. Габаритные размеры дверного проема на этой перегородки аналогичны входному проему в подъезд, но без учета четверти (см. рис 139).
Рис. 136
Рис. 137
Построение крыши

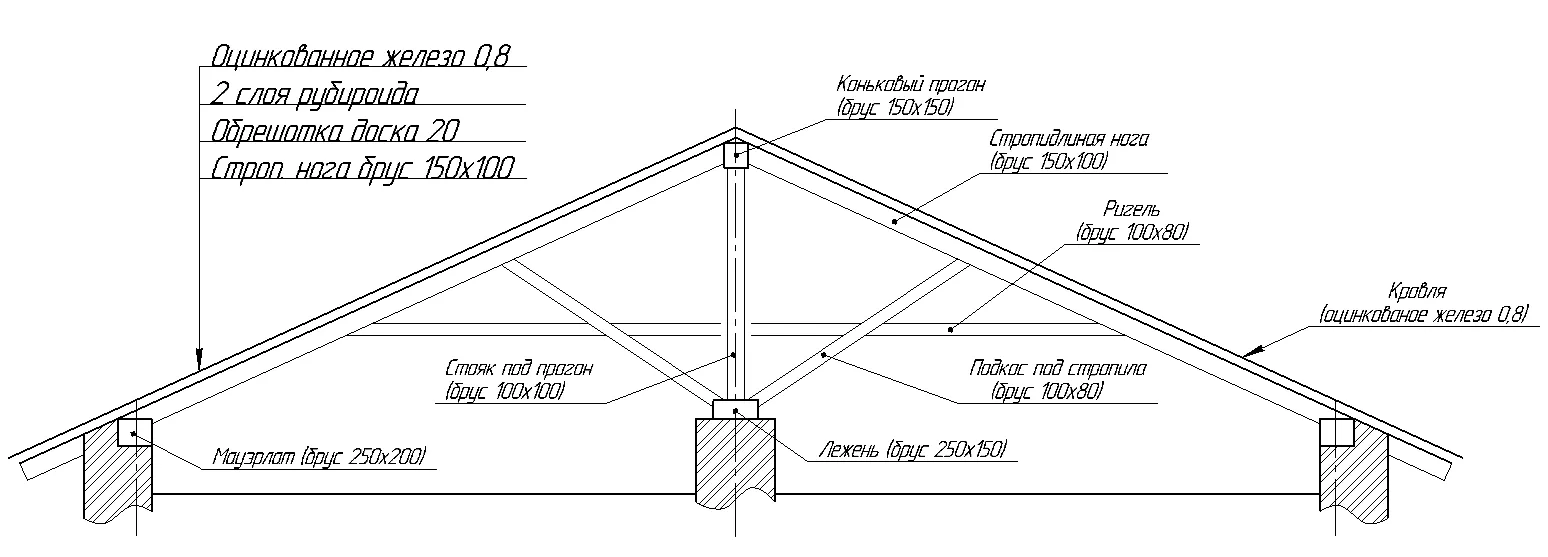

Последовательность вычерчивания крыши выполняется в следующей последовательности (вариант рис. 138).
1. В наружные стены укладывают мауэрлаты (брус 250х200 мм).
2. Параллельно контуру кровли через ребро мауэрлата проводятся линии ограничивающие кровлю и стропильные ноги.
4. Используя эти линии и координационную ось вписывается коньковый прогон (брус 150х150 мм).
5. Используя высоту бруса (150 мм) вычерчиваются стропильные ноги.
6. Уточняется верхний контур кровли (на чертеже удаление от стропильной ноги 1 мм).
7. К центральной координационной оси симметрично привязывается стояк под коньковый прогон (брус 100х100 мм).
8. Вычерчиваются ригели и подкосы под стропила (брус 80х100 мм) согласно схемы перекрытия. В нашем случае раздел нижнею кромку стропильной ноги от мауэрлата до конькового пролета примерно на 8 частей для вычерчивания использовалось соотношение 3:2:3.

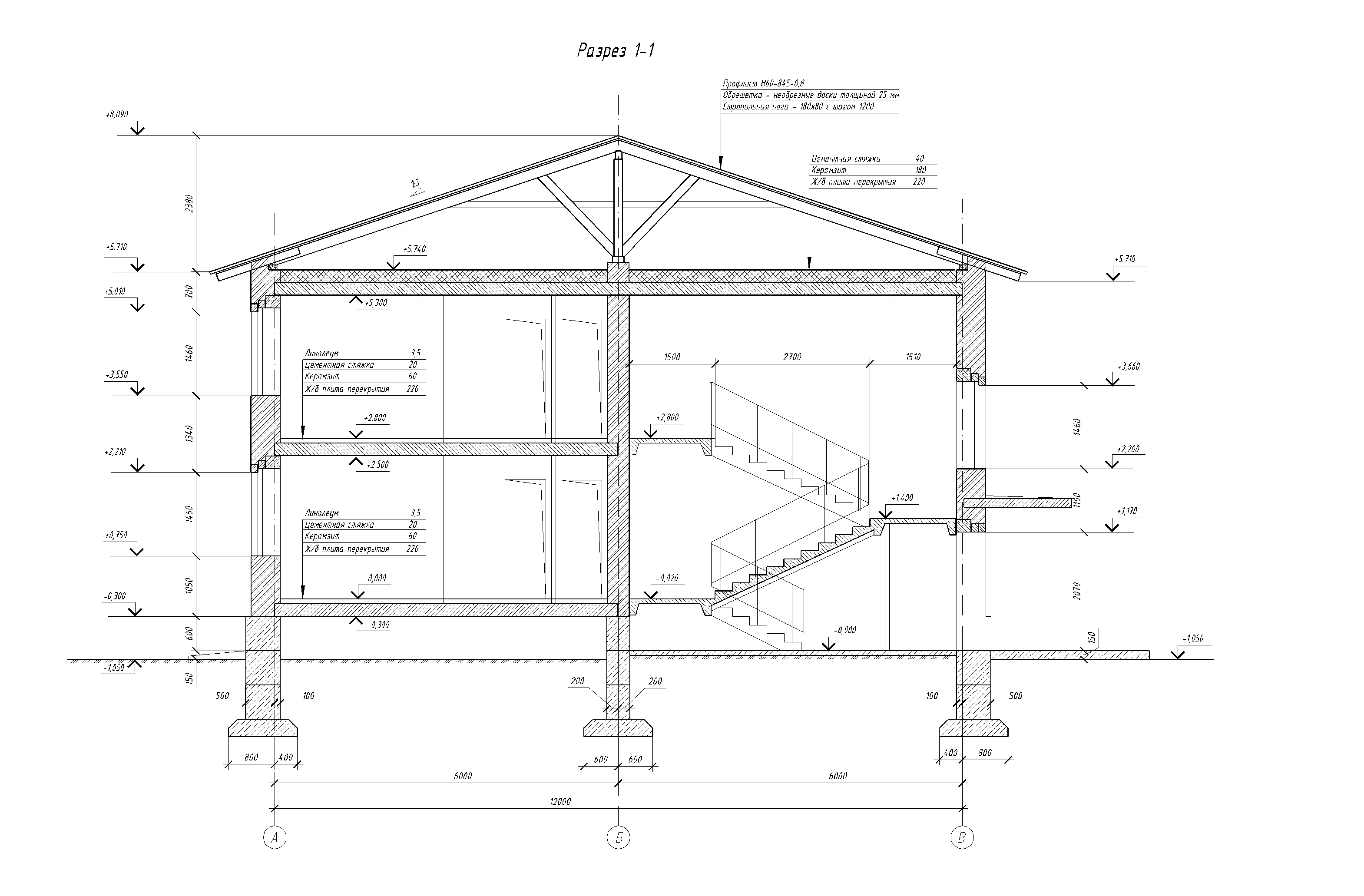

Пример варианта конструктивного поперечного разреза жилого дома приведен на рис. 139.
Рис. 138
Рис. 139
8.4. Контрольные вопросы
1. Порядок вычерчивания межэтажного перекрытия.
2. Порядок вычерчивания чердачного перекрытия.
3. Порядок вычерчивания подвального перекрытия.
4. Перечислите основные элементы, входящие в состав ленточных фундаментов.
5. Порядок вычерчивания фундамента для несущей стены квартиры.
6. Порядок вычерчивания фундамента для несущей стены подъезда.
7. Порядок вычерчивания фундамента для капитальной стены.
8. Как наносится на разрез здания отмостка и козырек?
9. Из каких элементов состоит лестница?
10 Какие конструктивные элементы лестничного марша называют подступенком, проступью и косоуром?
11. Методика вычерчивания леснечного марша на разрезе здания.
12. Раскройте основные этапы вычерчивания крыши здания.
Лекция 9. ФАСАД. УЗЕЛ
9.1. Вычерчивание фасада.
9.2. Оформление оконных и дверных проемов на фасаде.
9.3. Выноски и ссылки на строительных чертежах.
9.4. Узлы жилого дома.
9.5. Контрольные вопросы.
Вычерчивание фасада
Наружный вид здания называют фасадом. Он дает представление о внешнем виде здания, о его художественном образе, об общих размерах, о пропорциях и соотношениях его отдельных элементов. Различают главный фасад, дворовый и боковые или торцовые.
Главным фасадом называется вид на здание со стороны улицы или площади. Внешний облик здания должен отражать его назначение. Архитектурно-отделочные работы проектируются без излишеств, с широким применением индустриальных и отделочных материалов. Архитектурная выразительность кирпичных зданий значительно повышается при использовании кирпича различного цвета — это позволяет создавать орнаменты в простенках, карнизах (рис. 140).

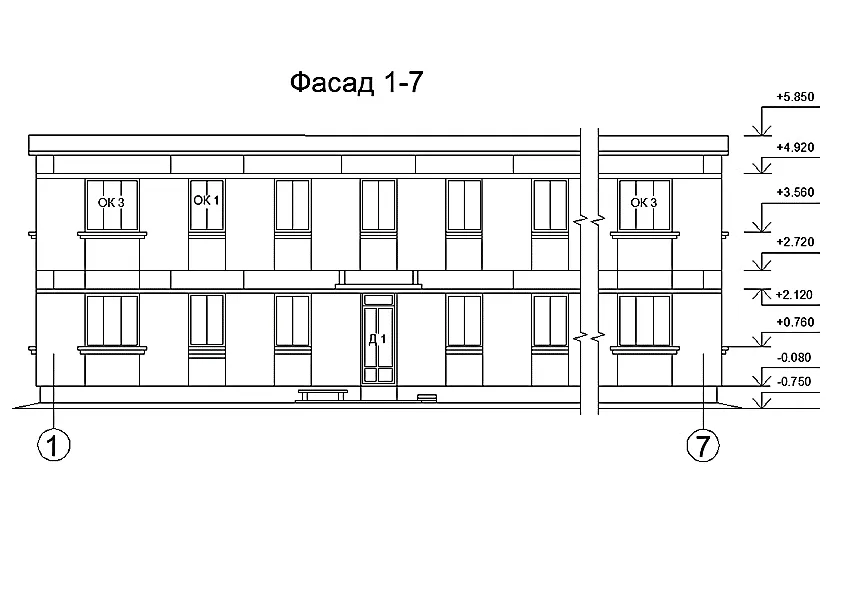

Рис. 140. Фасад 1-7 крупноблочного жилого дома.
Чертежи фасадов вычерчиваются в том же масштабе, что и планы зданий. Чертеж главного фасада следует располагать над чертежом плана, и он строится как третья проекция, по двум данным: плану и разрезу (если разрез здания вычерчивается в том же масштабе, что и план ). Общую длину фасада, ширину оконных и дверных проемов и простенков между ними берут с плана здания. Высоту оконных и дверных проемов, цоколя, карниза, конька крыши и других элементов берут с разреза.
Фасады именуются по крайним разбивочным осям, между которыми располагается участок здания, изображенный на чертеже, например: "ФАСАД 1 — 4" или " ФАСАД А — Д" , или по одной оси, например: "ФАСАД ПО ОСИ А". Размер между крайними разбивочными осями не проставляют. На чертежах фасадов зданий справа и слева проставляют высотные отметки уровня земли, цоколя, низа и верха проемов, карниза и верха кровли.
На фасадах наносят разбивочные оси, проходящие в характерных местах: крайние, у перепадов высот, у одной из сторон каждого проема ворот и т.п. На фасадах изображают и обозначают пожарные лестницы, проставляют марки к схемам заполнения оконных и дверных проемов.

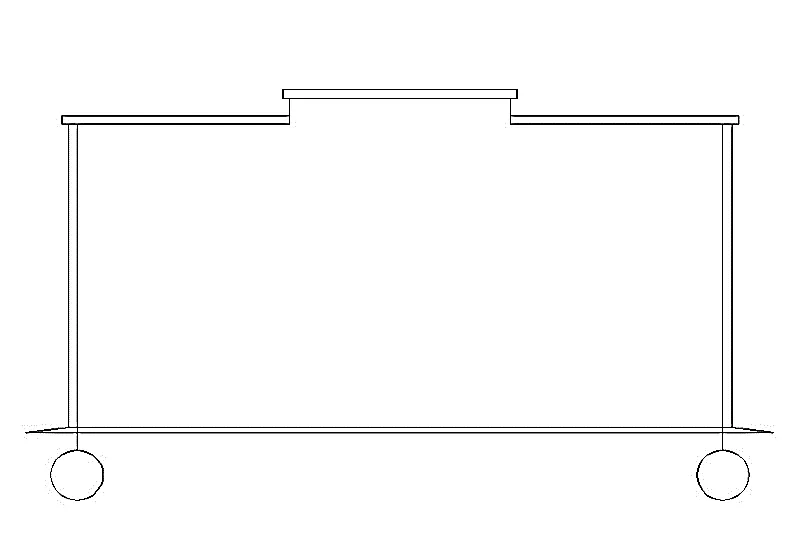

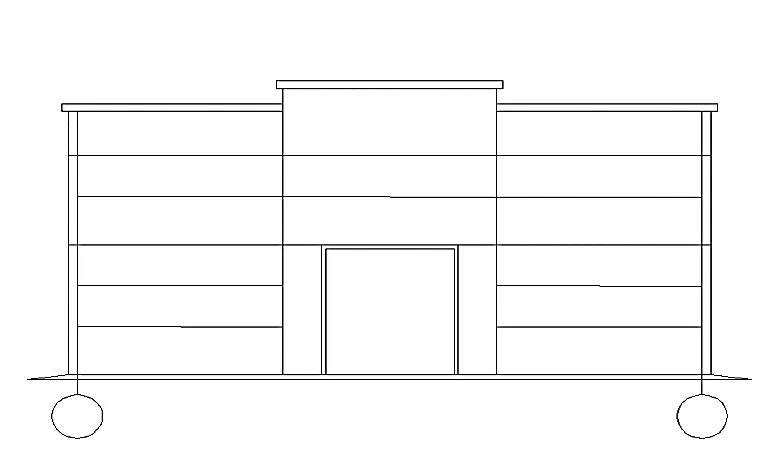

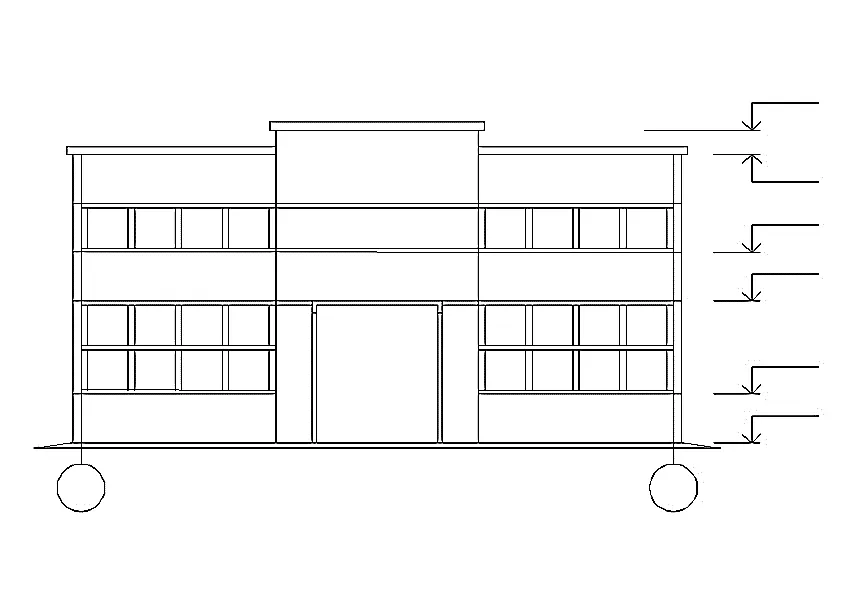

Все построения, связанные с вычерчиванием фасада, производят тонкими линиями в следующей последовательности, Схематичная интерпретация показана на рис. 141 – 144.
1. Наносят основные горизонтальные деления в соответствии с разрезом — линии земли, цоколя, карниза, поясков, конька, оконных и дверных проемов.
2. Наносят основные линии вертикальных делений в соответствии с планом — разбивочные оси, линии выступов стен, пилястр, колонн и т.п. и чертят общий контур здания.
Рис. 141
Рис. 142
Рис. 143
Рис. 144
3. Вычерчивают оконные и дверные проемы, балконы, плиты козырьков над входами, карниз и другие архитектурные элементы фасада.
4. Вычерчивают оконные переплеты, двери, ограждения балконов, вентиляционные и дымовые трубы на крыше.
5. Проставляют знаки высотных отметок.
После проверки соответствия фасада с планом и разрезом производят окончательную обводку фасада линиями соответствующей толщины. Горизонтальная линия земли проводится толщиной 1,5 — 2 мм и выводится за контур фасада (рис. 145)..
Законченный чертеж фасада дополняется следующими данными : проставляются марки разбивочных осей ; отметки характерных горизонтальных членений в соответствии с отметками, показанными на разрезах здания; проставляют марки оконных и дверных проемов.
На фасаде поставляются следующие высотные отметки: уровень земли; уровень отмостки; уровень крыльца; уровень фундамента; уровни дверных и оконных проемов; уровень козырька; уровень карниза крыши; уровень конька; уровень самой высокой точки здания.

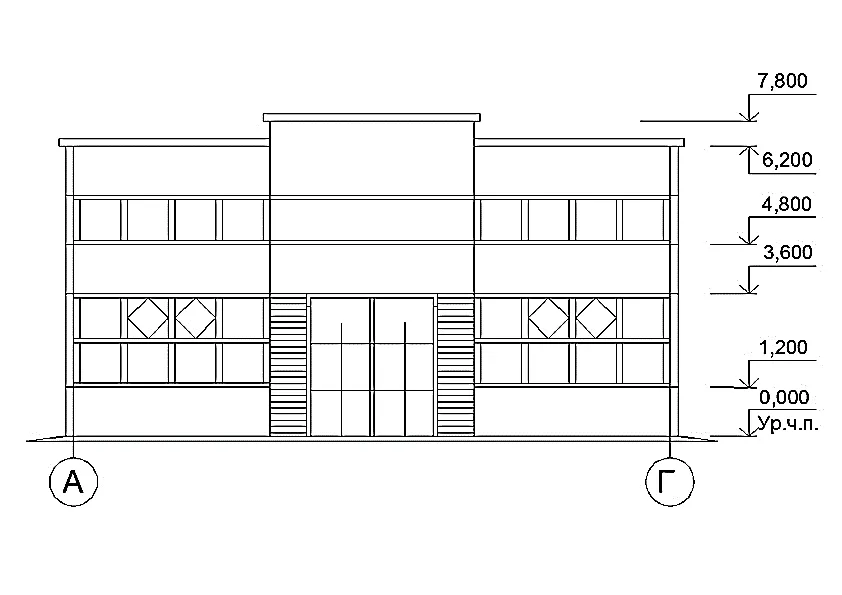

Рис. 145. Фрагмент фасада жилого дома (вариант).
Пример окончательного оформления фасада показан на рис. 145 фрагментом фасада жилого дома.
Оформление оконных и дверных проемов на фасаде
После вычерчивания оконных и дверных проемов производится их оформление. Оформление осуществляется тонкими линиями.

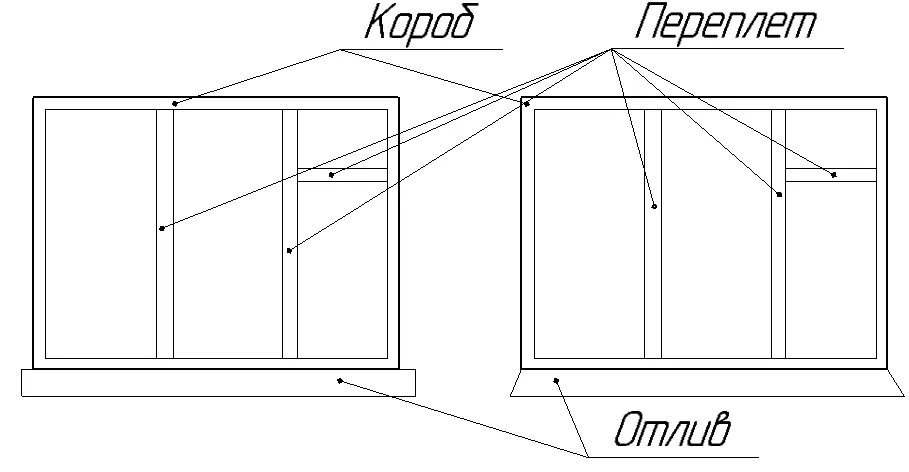

Оформление окон. Во внутри оконного проема наносятся видимый контур короба и переплет, а с наружи отлив (рис. 146).
Рис. 146

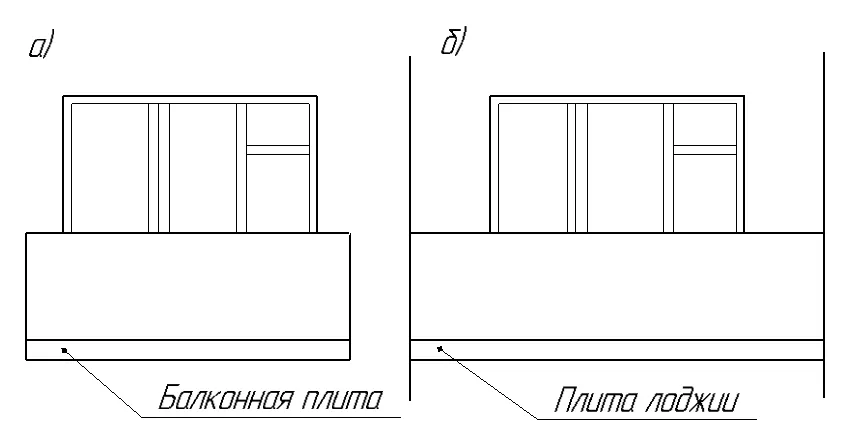

Оформление балкона и лоджии. Оформление начинается с нанесения в проем коробов окна и двери для выхода на балкон (рис. 147а) или лоджию(рис. 147б). Затем на уровне установки плиты межэтажного перекрытия вычерчивается балконная плита (плита лоджии). Толщина плиты составляет 150 – 220 мм.
Рис. 147
От верхнего уровня плиты балкона (лоджии) на удалении 950 – 1000 мм проводится линия ограничивающая ограждение балкона (лоджии).
Ограждение лоджии ограничивается стенами, а балкона размерами балконных плит. Как правило выступ балконных плит за приделы оконных проемов составляет 500 – 950 мм.
Оформление дверей. В дверном проеме показывается короб и линия разграничивающая дверные полотна если их два и более. Короб показывается только с трех сторон для дверных проемов где дверь открывается в сторону наблюдателя (рис 148).
Рис. 148. Оформление дверных проемов:
а) однополостная дверь; б) двуполостная дверь с разными размерами плотен; в) двуполостная дверь с одинаковыми размерами плотен.
Следует отметить: на фасадах оконные и дверные проемы могут иметь и другие конструктивные элементы окон, дверей, балконов и лоджий; на фасадах может наносится маркировка окон и дверей (см. рис. 140, 145).
Как правильно рассчитать лестницу в доме?
Рассчитать лестницу в доме можно следующим образом:
-
Измерьте высоту потолков в помещении, где будет расположена лестница, и рассчитайте количество ступеней. Стандартная высота ступени лестницы — от 15 до 20 см. При этом необходимо учитывать, что с увеличением количества ступеней комфортный угол наклона лестницы становится меньше, а высота подъема на каждой ступени уменьшается.
-
Определите ширину ступеней и пролетов лестницы. Ширина ступеней должна быть не менее 25-30 см, а ширина пролетов — не менее 80 см. Также необходимо учитывать место, где будет размещена лестница и ее функциональность. Например, для входа на чердак или в кабинет достаточно небольшой лестницы, а для доступа на второй этаж большого дома необходимо выбирать лестницу с большими пролетами и широкими ступенями.
-
Рассчитайте угол наклона лестницы. Оптимальный угол наклона лестницы — от 30 до 45 градусов. Если лестница будет использоваться для подъема на чердак или на второй этаж, можно выбрать менее крутой угол наклона, но в этом случае пролеты лестницы должны быть длиннее.
-
Выберите тип лестницы. Существует несколько типов лестниц: прямая, винтовая, маршевая, комбинированная и др. Каждый тип имеет свои особенности и может быть выбран в зависимости от конкретных требований и пожеланий.
-
Учитывайте место установки лестницы. Необходимо учитывать размеры помещения, куда будет устанавливаться лестница, и не забывать о том, что лестница должна соответствовать функциональности помещения. Также необходимо учитывать наличие перепадов высот в помещении, наличие дверей и окон, чтобы лестница была удобной и безопасной в использовании.
Важно учитывать все эти параметры, чтобы лестница была безопасной, удобной и соответствовала всем требованиям. Если у вас возникают сложности в расчете лестницы, рекомендуется об
Шаг ступени: шаг ступени — это расстояние между передними краями двух последовательных ступеней. Он должен быть равномерным на всем протяжении лестницы. Шаг ступени обычно составляет от 25 до 30 см, но может быть настроен на индивидуальные потребности и предпочтения.
Высота подъема: высота подъема — это расстояние от верхней поверхности одной ступени до нижней поверхности следующей ступени. Он также должен быть равномерным на всем протяжении лестницы. Обычно высота подъема составляет от 15 до 20 см, но может быть настроена на индивидуальные потребности и предпочтения.
Ширина лестницы: ширина лестницы — это расстояние между боковыми ограждениями лестницы. Он должен быть достаточно широким для комфортного прохождения, но не слишком широким, чтобы не занимать слишком много места. Обычно ширина лестницы составляет от 80 до 120 см, в зависимости от назначения лестницы.
Количество ступеней: количество ступеней зависит от высоты, на которую лестница должна подниматься. Количество ступеней может быть рассчитано путем деления высоты на высоту подъема. Например, если высота подъема составляет 20 см, а высота, на которую лестница должна подниматься, равна 2,5 м, то количество ступеней будет равно 12,5, что можно округлить до 13.
Угол наклона: угол наклона лестницы должен быть комфортным для подъема и спуска. Обычно угол наклона составляет от 30 до 45 градусов.
Дополнительные элементы: помимо основных элементов лестницы, таких как ступени, подступенки и боковые ограждения, могут потребоваться и дополнительные элементы, такие как поручни, подступеночная доска, крепления и прочее.
Важно также учитывать правила строительных норм и правил, а также местные нормативы при проектировании и строительстве лестницы.
