Создание эффективной вентиляции в погребе своими руками: советы по улучшению воздухообмена в помещении для хранения продуктов

Если вы строите погреб, то важно учесть вопрос вентиляции. Как правильно сделать вентиляцию в погребе своими руками и избежать неприятных запахов и плесени? В нашей статье мы расскажем, как правильно организовать погребную вентиляцию и создать комфортные условия хранения ваших запасов.

Нужна ли в погребе вентиляция

В первую очередь от того, насколько правильно удалось устроить вентиляцию в погребе, зависит срок хранения продуктов. В условиях недостаточного проветривания в помещении может скапливаться излишняя влага – первопричина всех основных проблем подвалов.

В условиях повышенной влажности на стенах, полу и потолке появляется конденсат, выступающий благоприятной средой для размножения плесени и прочих грибков. Капли оседают на деревянных и металлических конструкциях, провоцируя гниение и ржавчину. Более того, скопления влаги делают воздух более «тяжелым», потому свежие продукты в такой среде быстро придут в негодность.

Среди наиболее серьезных проблем, вызванных некачественной работой вентиляционной системы, значится скопления метана

Отсутствие системы воздухообмена может вызвать ряд серьезных проблем, которые будут выступать помехой в пользовании подвальным помещением. В связи с этим при строительстве цокольного этажа в погребе обязательно делают вентиляцию.

Монтаж подвальной вентиляции – практические советы

Первая рекомендация касается выбора схемы воздухообмена: по возможности старайтесь реализовать двухтрубную систему с внешней прокладкой каналов, выходящих у цоколя здания. Причины:

1. Схема с одной вытяжкой несовершенна, поскольку часть подогретого влажного воздуха направляется в верхнюю зону около входной двери. Нужно делать выходные отверстия, иначе испарения станут конденсироваться на дверном полотне, стекать вниз и снова уноситься в погреб притоком.
2. Вывод воздуховодов на крышу – вариант затратный и неудобный. Придется долбить перекрытия, изолировать кровельное покрытие, поднимать оголовок вытяжки над коньком. Если подвал уже построен, проще выкопать яму возле наружной стены и пробурить фундамент.

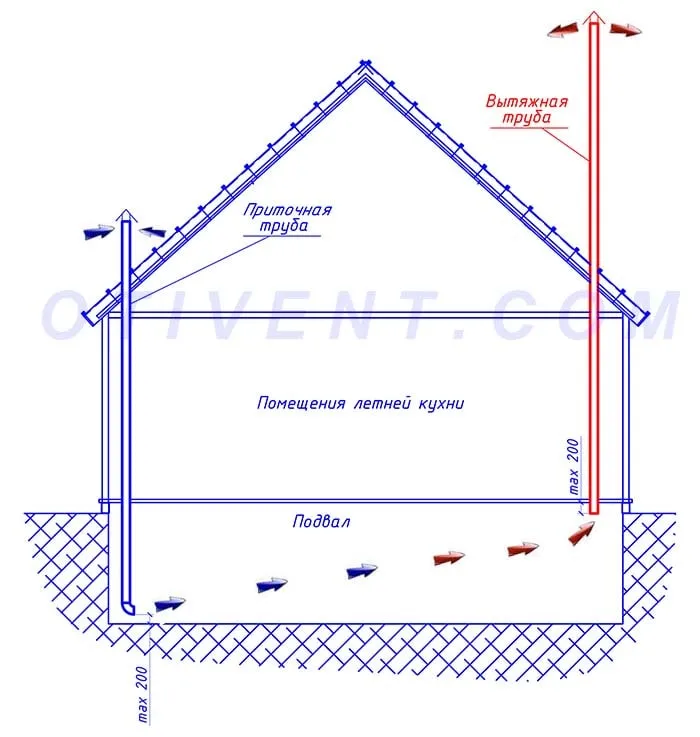

Схема с прокладкой воздуховодов через крышу летней кухни

Примечание. Однотрубная вытяжка неплохо работает в хранилищах с верхним лазом. Нагретые воздушные массы собираются под ровным горизонтальным потолком, потом увлекаются тягой вентканала.

Предлагаем несколько конкретных советов, как сделать вентиляцию с двумя трубами:

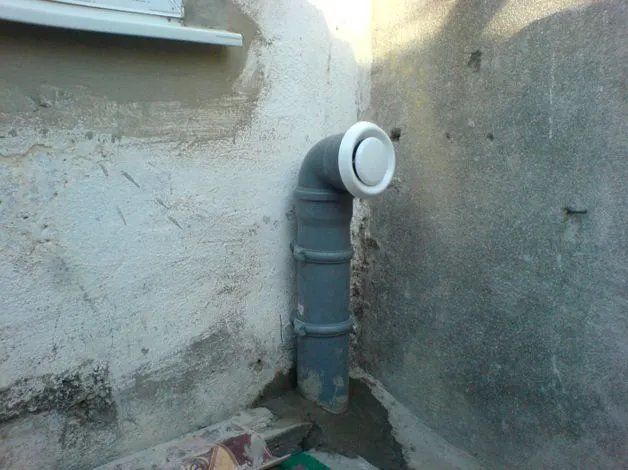

• на выходе приточного канала лучше поставить колено 90°, высота над уровнем пола – максимум 20 см;
• воздухозаборное отверстие притока защитите металлической сеткой от грызунов, сверху установите колпак;
• высота приточной трубы над землей – 1 м;

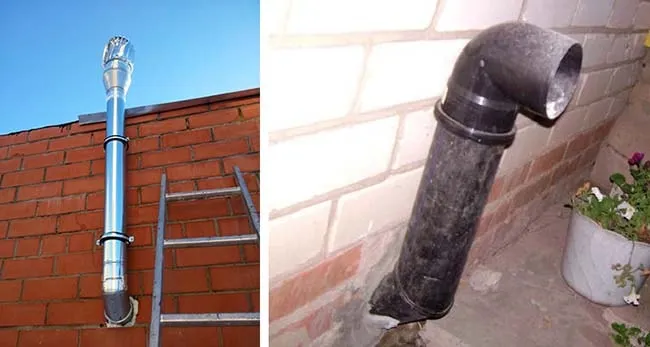

  Справа на фото – выход приточного канала, слева – утепленный вытяжной воздуховод над крышей
• обязательно сделайте утепление надземного участка вытяжного канала, иначе образуется конденсат, который потечет по воздуховоду обратно в погреб;
• минимальная длина вертикального вентканала вытяжки – 2 м от заборного отверстия;
• торец вытяжной трубы закройте зонтом от осадков.

Разница высот между оголовками воздуховодов большой роли не играет. Срез приточного канала поднимается на минимальную высоту (до 1 м), труба вытяжки выводится из аэродинамической тени здания, чтобы возникала устойчивая естественная тяга. Если поднять воздуховод невозможно, поставьте вместо зонта дефлектор – усилитель тяги.

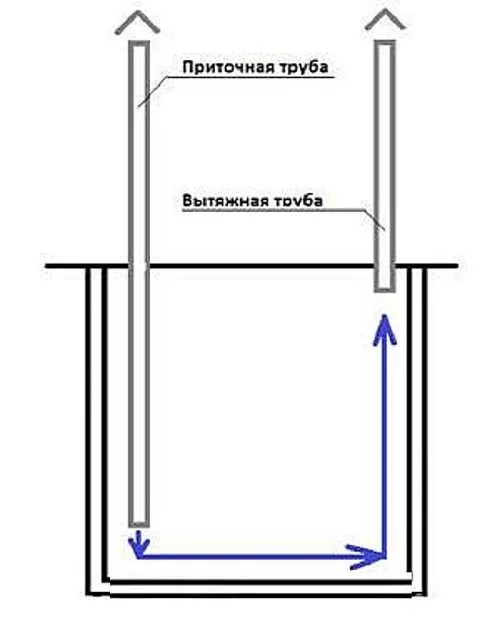

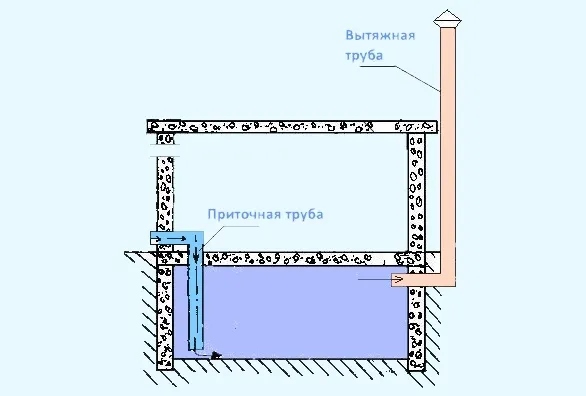

Расположение приточной и вытяжной труб

Диаметр труб должен быть одинаков, без внутренних сужений. Их задача – создавать тягу. Расположение труб в разных углах погреба по диагонали – обязательное условие. Только так можно избежать образования застойных зон, воздух в которых не заменяется.

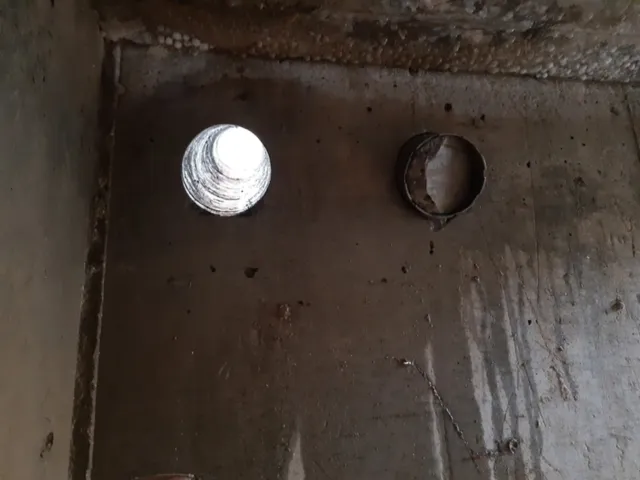

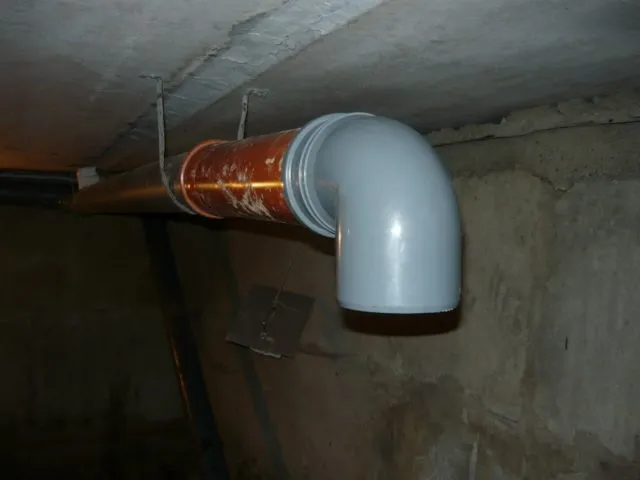

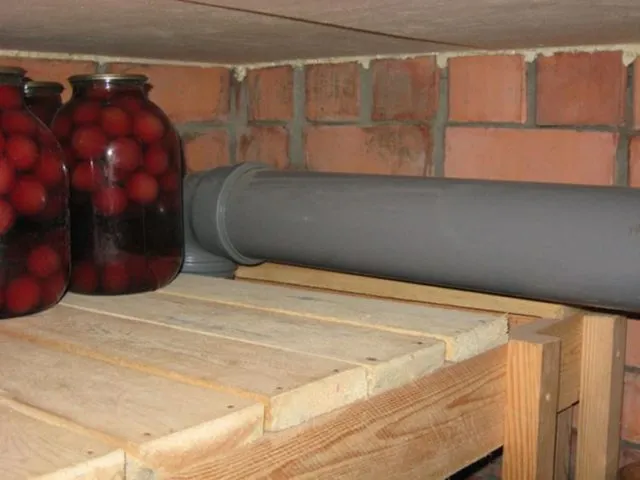

Внутри вытяжной трубопровод производит забор воздуха на уровне потолка. Приточный – от 20 до 40 см от пола.

Особое внимание следует обратить на разницу в высоте приточной и вытяжной трубы. Чем он больше, тем больше будет тяга, воздухообмен за единицу времени. Минимальная разница по высоте – 1 м. Вытяжка не должна перекрываться стеной, коньком кровли или деревьями.

Следует учитывать высоту снежного покрова: приточная труба не должна оказаться под снегом. В то же время приток должен быть на минимальном расстоянии от поверхности земли. Простое решение – нарастить трубу, помня о разнице высот.

Хорошо работает естественная циркуляция воздуха только в одном помещении. Если в погребе несколько комнат, каждая должна быть со своей вентиляцией.

Какая вентиляция должна быть в погребе

Работа вентиляции естественного типа всецело зависит от климата и погодных условий. Такой вид системы может быть наиболее полезен в холодный сезон, т. к. в это время прослеживается наибольшая разница в температуре внутри помещения и за его пределами. В данных условиях воздухообмен будет проходить слаженно.

Важно! Зимой не исключены случаи чрезмерной вентиляции помещения, которая провоцирует промерзание подвала. Важно контролировать температуру и вовремя закрывать продухи.

Летом эффективность естественной вентиляции погреба теряется, т. к. наблюдается наименьшая разница во внутренней и наружной температурах. В жарком климате рекомендована установка комбинированной системы, подразумевающей наличие одного или двух каналов.

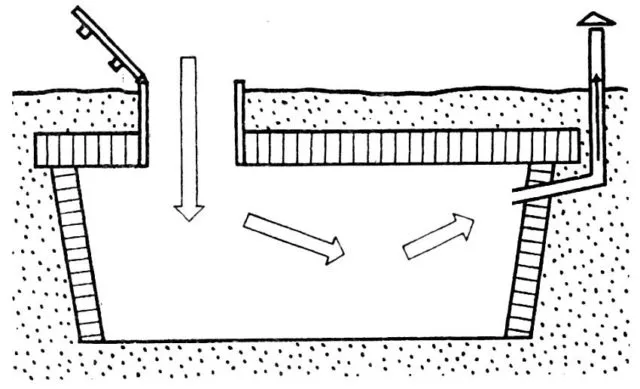

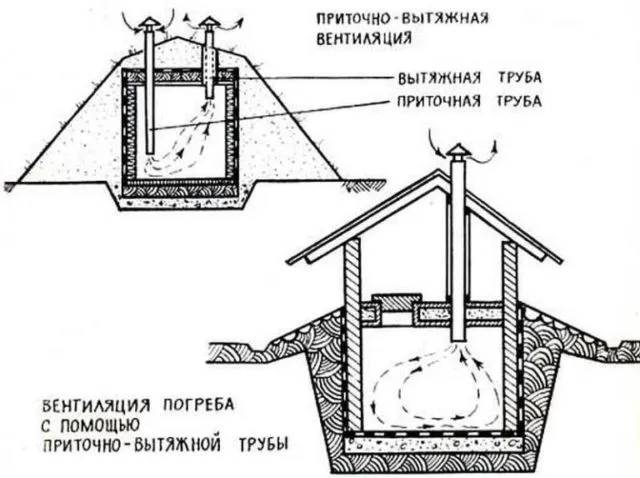

Как работает и схема устройства вентиляции в погребе с одной и двумя трубами

Среди всех систем воздухообмена, предназначенных для погреба, рассматривают два вида:

• с одной трубой;
• с двумя трубами;

Однотрубную вентиляцию погреба устанавливают исключительно в небольших помещениях. Связано это с тем, что потока воздуха, производимого подобной вытяжкой, недостаточно для проветривания крупного подвала.

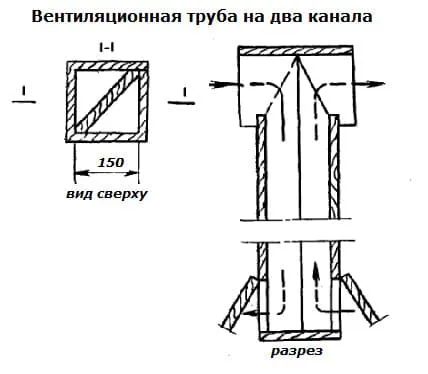

Для монтажа такого вида системы используют трубу, имеющую два отсека внутри корпуса. Один из них отвечает за приток воздуха, другой – за его выход. Важное условие, которое нужно учитывать при установке вытяжки в погребе, – хороший обдув местности. Если выбранная территория располагается в безветренном месте, то работа системы будет нарушена.

Если погреб подразумевает наличие нескольких крупных комнат, установка вентиляции с одной трубой будет неэффективна

Когда помещение имеет большую площадь, необходимо оборудовать погреб вентиляцией с 2 трубами. Такая система считается универсальной и подойдет для любой местности и типов подвала. Для монтажа данного вида используют конструкцию из двух труб: приточной и вытяжной.

Каждая из труб выполняет отдельную функцию, что делает конструкцию более эффективной в сравнении с обычной вытяжкой

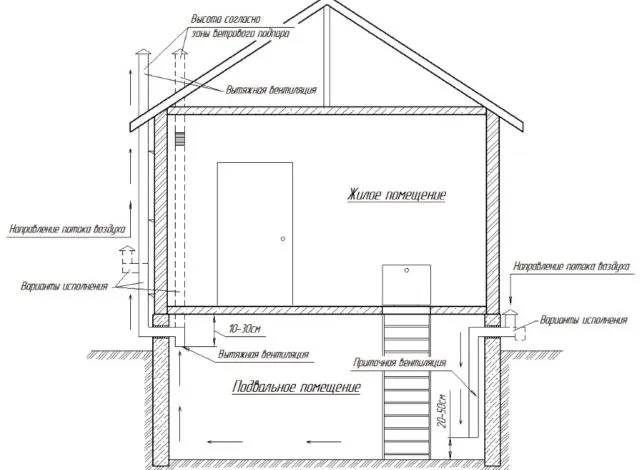

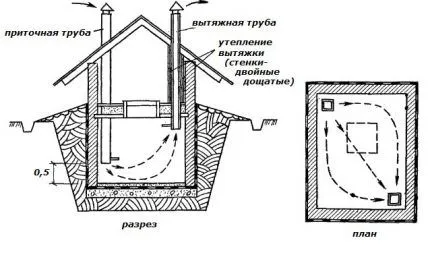

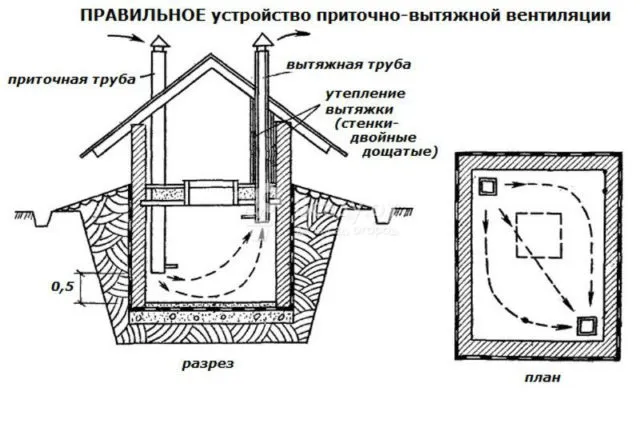

Схема вентиляция погреба с двумя трубами и общая высота конструкции могут разительно отличаться от однотрубной.

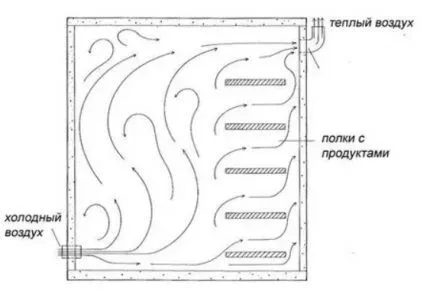

Принцип действия двойной системы объясняется элементарными законами физики: нагретый воздух стремится вверх и улетучивается, а на его место приходят другие потоки. При соблюдении всех норм монтажа система будет обеспечивать непрерывное проветривание, что выгодно отразится на внутреннем климате погреба.

Важно! Прежде всего, для установки правильной вентиляции в погребе необходимо учитывать устройство и схему. Эти пункты могут отличаться от классических строительных критериев, если подвальное помещение имеет нестандартный вид.

Проверяем в действии

После того, как обустройство вентиляционной системы завершено, необходимо проверить насколько эффективно она работает. Для этого нам понадобится обычный листок бумаги. Он будет незначительно двигаться, если его поднести к вытяжным устройствам.

Следующий способ – это дым от углей, которые можно занести на время в подвал. Просто необходимо понаблюдать за его поведением.

В том случае, когда вентиляционная система обустроена неверно, со временем в погребе появятся сырость и затхлость. Будет наблюдаться образование конденсата и плесени.

Сечение воздуховода

При устройстве системы вентиляции в погребе произвести расчет сечения вентиляционного канала нужно обязательно.

Формула для расчета следующая: S=L/(W*3600). В этой формуле S является площадью сечения канала, L – расход воздуха (его мы посчитали выше и получили 40 куб. м. в час), W равняется 1 м/с (т.к. это скорость потоков воздуха, ее берут по номиналу).

Сечение трубы в этом случае можно будет рассчитать следующим образом: 40/(1*3600)=0.0111 кв.м. Далее берем знакомую нам формулу R= √(F/π), из которой получаем значение радиуса, равное приблизительно 5.9 см. Диаметр в этом случае необходимо взять с округлением в большую сторону (примерно 12 см). Если ПВХ-труба имеет нестандартное прямоугольное или квадратное сечение, то ее размеры должны составлять около 11х11 см (опять же, округлять следует в большую сторону).

Выход воздуховода.

Конечно, все значения для системы вентиляции погреба, которые были приведены выше, являются приблизительными. Кроме того, число замен воздуха в помещении мы тоже брали минимальное (их может быть намного больше). В ряде случаев кратность воздухообмена может быть намного выше. Но, одновременно с этим, следует понимать, что излишнее проветривание и поступление большого количества чистого воздуха вызовет подсушивание продуктов, хранящихся в погребе, поэтому всё надо брать в меру, ведь «больше» вовсе не значит «лучше». Если вы в своих силах не уверены, то расчеты лучше доверить профессионалам, как и все работы по устройству вентиляции в погребе. Хотя работа не такая сложная, как строительство подвала, но в ней есть множество нюансов, которые нужно предусмотреть.

Какие инструменты и материалы потребуются для обустройства вентиляции

В зависимости от типа системы могут понадобиться отдельные материалы, однако для каждого из видов потребуется следующий базовый список:

• трубы различного диаметра и длины;
• круглые отводы (при необходимости поворота конструкции);
• защитные козырьки или дефлектора;
• решетки для распределения воздуха;
• монтажная пена или герметик;
• металлические скобы;
• анкеры;

Важно! Количество материалов может варьироваться не только от вида системы, но и от глубины, на которой расположено подвальное помещение.

Число инструментов также может измениться в случае, если трубы изготовлены не из металла, но при строительстве любой из конструкций потребуются:

• болгарка;
• измерительные приборы;
• перфоратор;

В неограниченном количестве могут быть использованы саморезы, болты и прочая гарнитура. Также при монтаже принудительной системы необходимо обзавестись вентилятором.

Какие трубы можно использовать для вентиляции погреба

До появления труб из различных материалов вентиляционное отверстие погреба отделывали обрезными досками. Для того чтобы нормализировать тягу внутри такой конструкции, изнутри дерево обрабатывали рубанком. В последующем импровизированную трубу окрашивали в желаемый цвет, а также оборачивали рубероидом.

В современном мире, благодаря наличию большого количества материалов, ассортимент воздуховодов вырос. В большинстве случаев для монтажа вентиляционных систем используют:

• ПВХ трубы;
• оцинкованные трубы;
• асбестовые трубы.

Каждый из перечисленных воздуховодов имеет свои достоинства и недостатки, однако чаще всего строителями используются ПВХ трубы, предназначенные для канализаций. В числе сильных сторон данного материала значатся легкий монтаж и низкая цена. Изнутри труба имеет гладкую поверхность, которая не подвержена ржавчине. Установка не отнимает много времени и сил, потому справиться с ней сможет любой мастер. Основной недостаток ПВХ материала – повышенная хрупкость при низких температурах, однако устранить ее можно с помощью утеплителя.

Еще один недостаток ПВХ, который выделяют специалисты, – повышенная горючесть

Наиболее надежной среди всех выделенных воздуховодов для вентиляции считается асбестовая труба. Однако она менее популярна среди строителей из-за сложности транспортировки и внушительного веса.

Расчет диаметра труб для вентиляции погреба

Если план помещения не имеет каких-либо нестандартных особенностей, то рассчитать диаметр трубы можно самостоятельно. Согласно стандартам, один квадратный метр подвала равен 26 квадратным сантиметрам вентиляционной трубы. Благодаря этому соотношению складывается алгоритм расчета диаметра:

• измерить площадь подвального помещения;
• разделить площадь на 26 см2;
• умножить получившееся значение на 3,14;

Для удобства расчета предлагается таблица значений для небольших погребов:

	Площадь помещения, м2
4	6	8	9	10	12	15	18
Сечение воздуховода, см2	104	156	208	234	260	312	390	468
Диаметр трубы	11	14	16	17	18	20	22	25

Согласно правилам установки вентиляции в погребе, сечение трубы должно быть на 10-15% больше, чем рассчитывалось. Также важно брать в учет, что качественная система воздухообмена подразумевает наличие задвижек каналов.

Вентиляция погреба с двумя трубами: самое эффективное решение

Выработалась тенденция в современных частных домах оборудовать подвал, который может иметь различные назначения: мастерская, тренажёрный зал, котельная или погреб для хранения продуктов. Это очень удобно, так как, не выходя из собственного жилища на улицу, можно получить доступ к необходимому провианту, и жильцам не страшны любые сюрпризы погоды. Но для полноценного функционирования погреба необходимо правильно обустроить его вентиляцию, иначе возникнут неприятные казусы, негативно влияющие на состояние микроклимата и влекущие за собой порчу продуктов. Самой распространенной схемой является вентиляция погреба с двумя трубами.

Что необходимо соблюдать

Для достижения оптимального микроклимата в погребе, нужно прислушаться к мнению специалистов и постараться соблюсти такие требования:

1. Соответствующее затемнение. Желательно исключить обустройство оконных проёмов в погребе, а искусственным освещением пользоваться только в период присутствия человека в нём.
2. Оптимальный уровень температуры. Чем глубже от уровня земли оборудован погреб, тем ниже температуру можно в нём обеспечить. Нормативные показатели составляют +5ºС.
3. Доступ свежего и очищенного воздуха. Это достигается оборудованием качественной вентиляционной системы в подвале.
4. Степень влаги в подвале должна составлять 90%.

Так ли необходима вентиляция

Начиная обустройство подвала, разберёмся, так ли вентиляция необходима в нём, как рекомендуют специалисты. Итак, какие условия функционирования подвала достигаются с помощью вентиляционной системы:

• создание оптимальных условий для долговременного хранения овощей;
• без вентиляции воздух в подвале будет затхлым и влажным, а такой микроклимат способствует развитию гнили и плесени;
• если устроить сильную вентиляцию, то это приведёт к сквознякам и засыханию овощей.

Делаем вывод, что вентиляционное устройство в погребе необходимо, при этом оно должно быть очень грамотно и качественно выполнено.

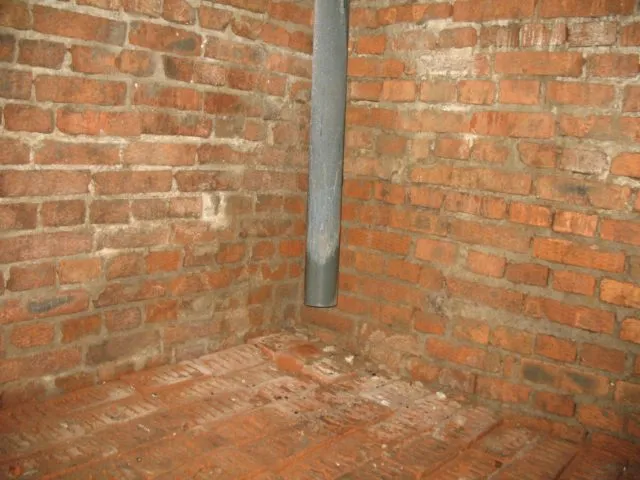

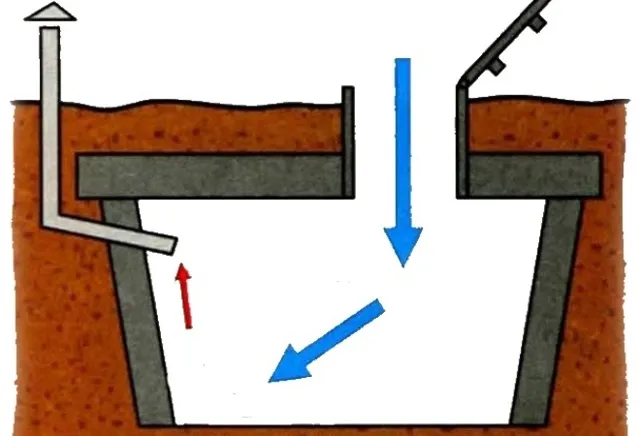

Вентиляция подвала одной трубой

Простейший способ монтажа вентиляции подвала – это обустройство одной трубы. Она играет роль вытяжного устройства. При этом варианте приточный элемент не устанавливается.

Вентиляция погреба с одной трубой подвергается критике, но следует отметить, что она имеет свои плюсы и минусы. Положительными факторами является небольшая цена и простота монтажа.

Недостаток явно прослеживается в невозможности достижения полноценной системы вентилирования, так как поступление свежего воздуха почти отсутствует.

Поэтому следует прислушаться к советам профессионалов, и отдать приоритет системе вентилирования в погребе с использованием двух труб. Этот вариант выйдет немного дороже, но результат стоит того. Сохранность продуктов будет гарантирована.

Выполняем расчёты

Перед началом любых строительных работ необходимо произвести соответствующие замеры и составить план-чертёж. Решающую роль для обеспечения эффективной вентиляции играет диаметральное сечение труб. Оно должно быть таким, чтобы количество свежего воздуха было достаточно для обеспечения оптимального микроклимата в подвале.

Диаметр труб определяется довольно простым способом. Число, определяющее диаметральное сечение труб, должно быть в два раза больше числа, которое выражает площадь погреба. К примеру, если площадь составляет 10 м², то диаметр труб должен быть 20 см. Это простейший способ расчётов. Можно применить и другой: на один квадратный метр рассчитывается 26 см² площади трубы.

Подробнее о материалах труб

После выполнения расчётов и определения диаметрального сечения, необходимо установить для себя, из какого материала будем использовать трубы для вентиляции. Обозначается два основных вида, которые на сегодняшний день отличаются популярностью и оправдывают своё функциональное назначение:

• полиэтилен низкого давления;
• асбестоцемент.

Дадим небольшую характеристику предлагаемым вариантам вытяжных труб:

• Трубы из асбестоцемента напоминают структуру шифера, поэтому в бытовом обиходе получили название – шиферные. Этот материал является надёжным, прочным и довольно долговечным.
• Трубы из полиэтилена ничем не уступают в надёжности и прочности асбестоцементным, но отличаются простотой монтажа, даже без привлечения специалистов. Но всё-таки следует отметить, что их необходимо спаивать между собой. Если навыков пайки нет, то необходимый результат получится не сразу, нужно будет потренироваться.

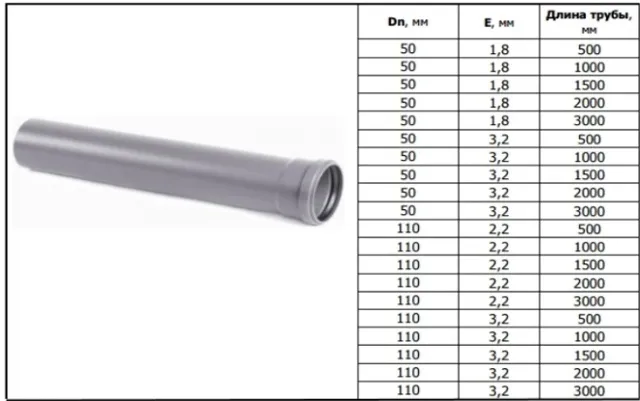

Таблица стандартных размеров пластиковых канализационных труб для вентиляции

Специальных правил для выбора материала не существует, использовать можно любой. Опираться следует на свои предубеждения и особенности подвального помещения. К примеру, если подвал небольших размеров и его эстетичный вид неважен, то можно использовать любые трубы, даже бывшие в употреблении. Если же сомнения остаются, то лучше обратиться к профессионалам.

Технология обустройства вентиляции с двумя трубами

Достойным вариантом обустройства необходимого микроклимата – это вентиляция погреба с двумя трубами, так называемая приточно-вытяжная. Для подготовки её обустройства в подвале, ещё на уровне выполнения строительных работ, необходимо установить две трубы. Одна из них служит для притока чистого воздуха, другая для вытяжки.

Теперь ознакомимся с основными требованиями, которые учитываются при установке труб:

• Вытяжка должна полноценно удалять из подвала застоявшийся воздух. Обустраивать её необходимо в одном из углов помещения, причём нижнее основание надо располагать под самым потолком погреба. Труба должна проходить строго вертикально через все помещения дома и внешний её конец должен быть выше на 0,5 м над уровнем конька кровли. Необходимо также побеспокоиться о том, как предотвратить появление конденсата в тёплое время, или инея в зимний период. Для этого специалисты рекомендуют воздуховод сделать в виде сэндвич панели. Надо вложить две трубы разного диаметрального сечения и проложить между ними утеплитель. Разница в диаметрах труб должно составлять около 5 см.
• Функциональное назначение приточной трубы – обеспечение притока свежего воздуха. Устанавливается в диагональном отношении к вытяжной трубе. Внутренний конец трубы располагается над уровнем пола около 0,6 м. Этот воздуховод может не проходить через всё строение, а быть выведен на расстояние 0,8 м над уровнем цоколя.
  Для того чтобы в погреб не попадали посторонние предметы или насекомые, наружные концы труб лучше защитить москитной сеткой.
• Следующий этап обустройства вентиляционной системы – это закрепление труб. Прикрепить их можно к стене здания посредством хомутов, подобранных в соответствии с диаметральным сечением.
• Следует также учитывать моменты, когда при резком перепаде температур может увеличиваться движение воздушного потока по воздуховодам. Это приводит к возникновению сквозняков. Для того, чтобы исключить это явление, не лишним будет установить специальные задвижки. С их помощью впоследствии можно регулировать циркуляцию воздуха.

Проверяем в действии

После того, как обустройство вентиляционной системы завершено, необходимо проверить насколько эффективно она работает. Для этого нам понадобится обычный листок бумаги. Он будет незначительно двигаться, если его поднести к вытяжным устройствам.

Следующий способ – это дым от углей, которые можно занести на время в подвал. Просто необходимо понаблюдать за его поведением.

В том случае, когда вентиляционная система обустроена неверно, со временем в погребе появятся сырость и затхлость. Будет наблюдаться образование конденсата и плесени.

Подготовка погреба к постоянной эксплуатации

Устройство вентиляции в подвальном помещении, предназначенном для хранения продуктов, монтажными работами не заканчивается. Для обеспечения нормального микроклимата в погребе, его необходимо хорошо просушить, проверить эффективность работы системы и соблюдать определенные правила при дальнейшей эксплуатации.

Способы просушить новое помещение

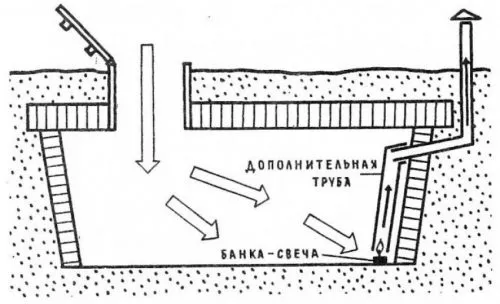

Перед началом просушки погреба необходимо проверить эффективность работы смонтированной системы. Это связано с тем, что влага во время сушки должна удаляться и проще всего это сделать через вытяжную трубу. Для проверки сверните в рулон старую газету и подождите, пока она прогорит примерно на четверть.

После этого потушите ее таким образом, чтобы она продолжала тлеть. Если дым от газеты свободно удаляется через вытяжку, то система работает нормально, если нет, то нужно еще раз проверить правильность расчетов и высоту вывода трубного оголовка.

Просушку следует проводить в теплое время года, до закладки продуктов в погреб на хранение. Суть распространенных и доступных способов просушки заключается в повышении температуры воздуха внутри помещения, что спровоцирует усиленный воздухообмен и удаление испарившейся влаги через вытяжку.

Влагопоглощающие материалы

Возможен вариант использования гигроскопичных веществ, таких как негашеная известь, прокаленная поваренная соль или дорогие технические силикагели, активно поглощающие влагу. Это очень продолжительные способы еще и требующие дополнительных финансовых затрат.

Пламя на входе в вытяжную трубу

Если зажечь большую свечу или простую спиртовку и поднести ее к вытяжному отверстию, то воздух начнет нагреваться и циркуляция усилится. Поступающий с улицы сухой и теплый воздух начнет прогревать погреб, активно поглощать влагу и выходить на улицу. Однако, потребуется далеко не одна свечка и продолжительность процесса занимает несколько дней.

Как правильно сделать вентиляцию в погребе своими руками

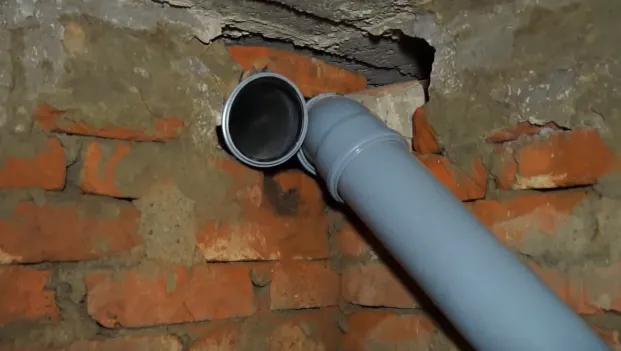

Для монтажа вентиляции специалисты, как правило, используют ПВХ трубы. Их лучше расположить внутри стен погреба, что возможно исключительно на этапе строительства.

Важно! Вентиляционные трубы принято располагать внутри погреба только в том случае, если система оборудуется в уже построенном помещении. В этой ситуации необходимо сделать пробоины в стенах подвала и вмонтировать конструкцию в них.

Алгоритм монтажа вентиляции погреба своими руками:

1. Произвести расчет диаметра трубы в соответствии со строительными стандартами.
2. Составить схему системы вентиляции, учитывая расположение прокладочного материала и мест сгиба конструкции.

3. Собрать трубопровод в соответствии с составленной схемой.
4. В местах поворотов конструкции установить отводы.

5. Получившуюся систему поместить в заранее подготовленный канал.

6. На стенах в местах отверстий закрепить решетки.
7. Установить козырьки и дефлектор.

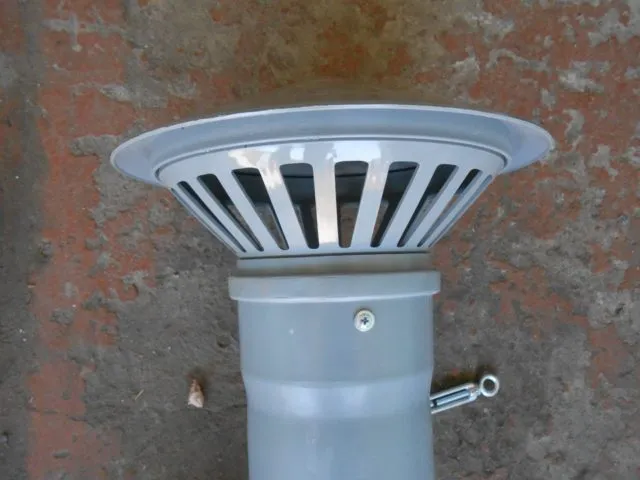

Дефлектор на вентиляционной трубе необходим для защиты от находящегося в воздухе мусора, в том числе насекомых и опадающих листьев. Также зонт устройства позволяет предотвратить попадание влаги от осадков.

Как сделать естественную вентиляцию в погребе с двумя трубами

Монтаж двухтрубной вентиляции практически полностью идентичен устройству обычной системы и состоит из следующих этапов:

1. Проектирование схемы системы вентиляции.

2. Создание отверстий для воздуховодов.

3. Фиксация труб.

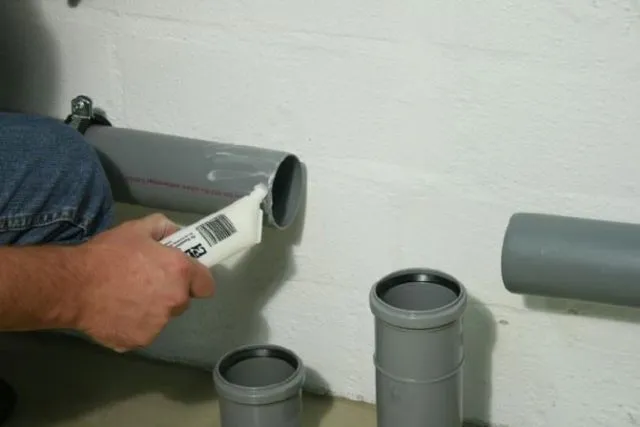

4. Обработка соединений герметиком.

5. Установка дополнительной гарнитуры (зонтики, дефлекторы, козырьки).

При проектировании вентиляции с двумя трубами стоит избегать частых поворотов и изгибов. Это способствует снижению циркуляции воздуха в системе и ухудшению тяги внутри конструкции.

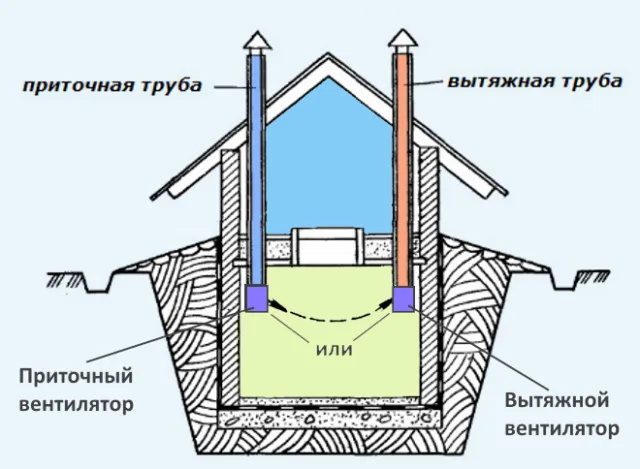

Как сделать принудительную вентиляцию в погребе своими руками

Принудительную вентиляцию в погребе устанавливают в том случае, если уже имеющейся системе не хватает тяги. В результате поступления недостаточного количества потоков воздуха или при их медленной циркуляции, продукты портятся гораздо быстрее, потому с этой проблемой нужно бороться.

Алгоритм установки принудительной вентиляции:

1. Рассчитать диаметр труб и составить схему будущей системы.

2. Проделать отверстия для установки воздуховодов.

3. Собрать систему вентиляции в соответствии со схемой.
4. Получившийся трубопровод поместить в ранее проделанный канал.

5. Трубы надежно зафиксировать.
6. На вытяжной трубе установить основной вентилятор. Необходимо поместить его таким образом, чтобы создавался подсос воздуха.

7. Второй вентилятор монтируют в приточную трубу, он будет обеспечивать поступление свежего воздуха в помещение.

8. Все соединения и стыки надежно обработать герметиком.

Для установки вентилятора необходимо наличие электропривода. С этой целью используют трансформаторы, напряжение внутри которых составляет не более 36 Вт. Низкая мощность электросистемы объясняется тем, что в подвальном помещении наблюдается повышенный уровень влажности, потому при использовании оборудования высокого напряжения не исключено поражение током.

Как сделать вентиляцию погреба с одной трубой

В целом принцип монтажа вентиляции с одной трубой имеет тот же порядок, что и двухтрубная система. Однако в качестве входящего канала выступает не отдельная конструкция, а дверь помещения:

1. Определить параметры труб, составить схему вентиляции.

2. Проделать каналы для установки трубопровода.

3. Собрать вентиляционную систему, опираясь на схему.

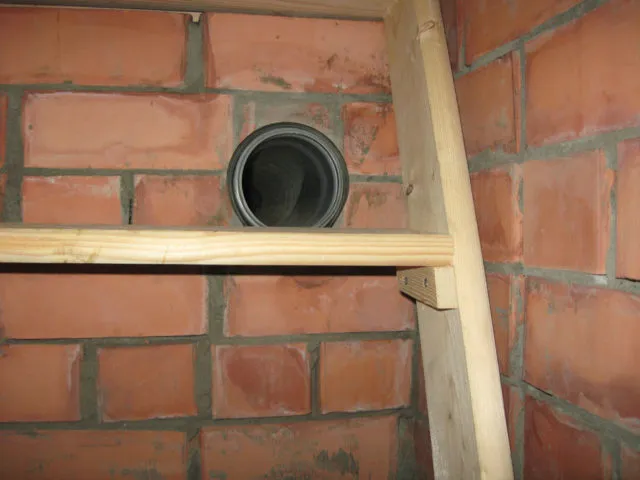

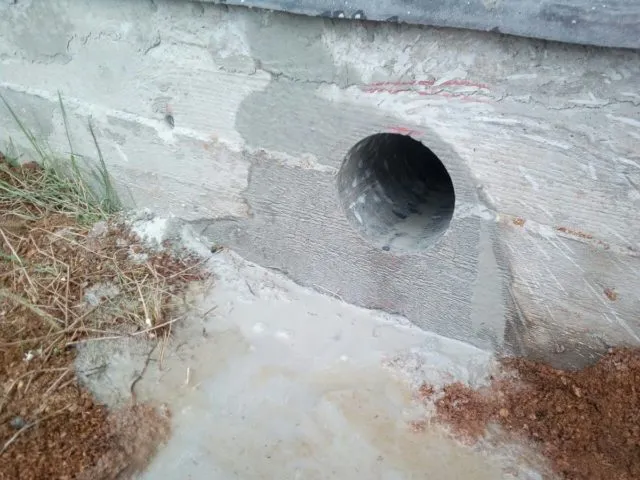

4. Приточную трубу вмонтировать в стену погреба, поместив на высоте 10-15 см.

5. Зафиксировать вентиляционную трубу.
6. Установить решетки, козырьки и дефлекторы.

Однотрубная система используется исключительно в небольших помещениях, в том числе при установке вентиляции наземного погреба.

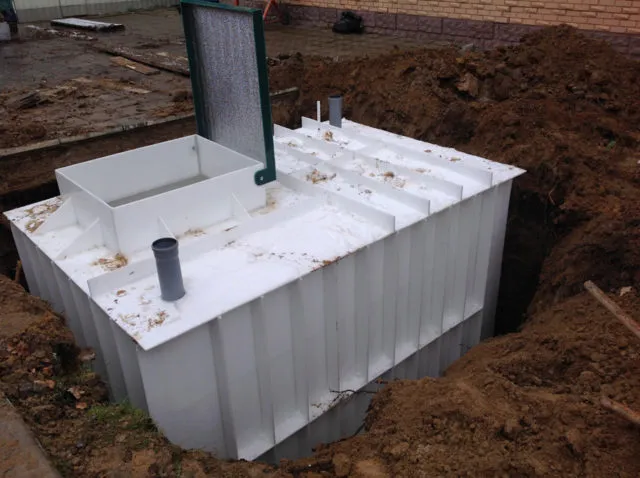

Как правильно сделать вентиляцию в пластиковом погребе

Как правило, пластиковые погреба снабжены встроенной системой вентиляции. Они легко переносят перепады температур и влажности. Важно учитывать, что встроенная вентиляция имеет герметичную конструкцию и практически не требует дополнительных вмешательств.

Несмотря на то, что пластиковый погреб чаще имеет небольшую площадь, он снабжен двухтрубной вентиляцией

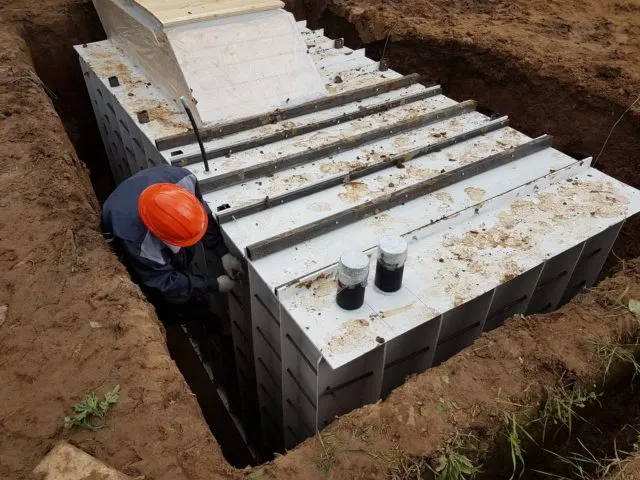

Согласно правилам эксплуатации, конструкцию устанавливают следующим образом:

1. Участок подготавливают к раскопке.

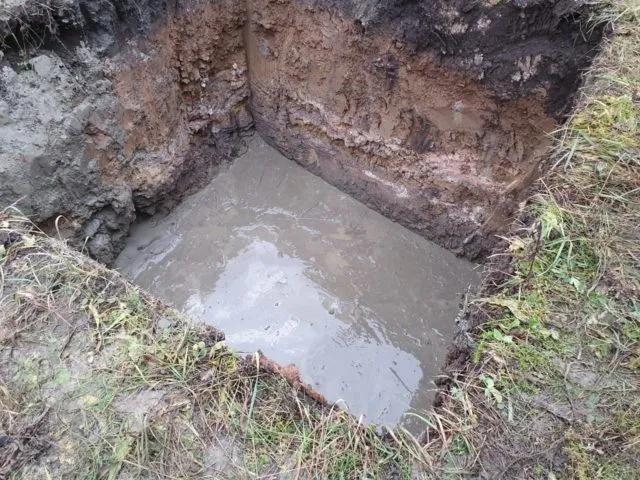

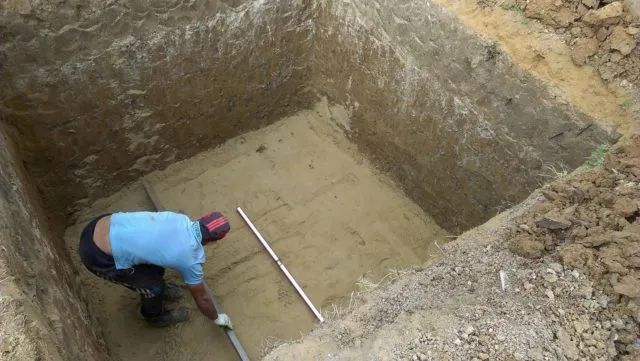

2. Вырывают котлован, размер которого превышает параметры пластиковой конструкции.

3. Дно укрепляют с помощью бетона или железобетонной плиты.

4. В котлован погружают помещение, фиксируют стропами.

5. Короб засыпают необходимым количеством земли. Вентиляционные трубы при этом остаются на поверхности.

После монтажа пластикового погреба его оборудуют дефлекторами и прочей дополнительной гарнитурой.

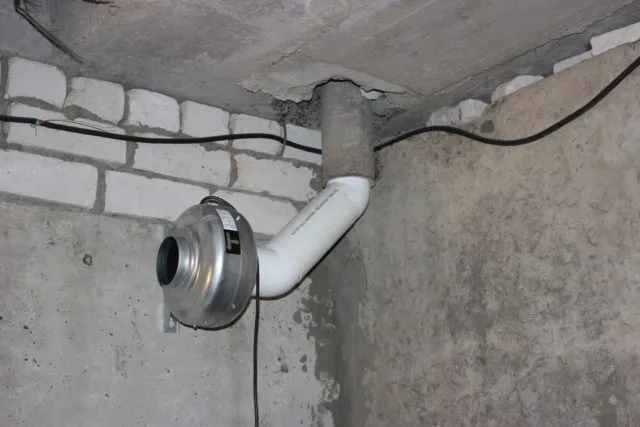

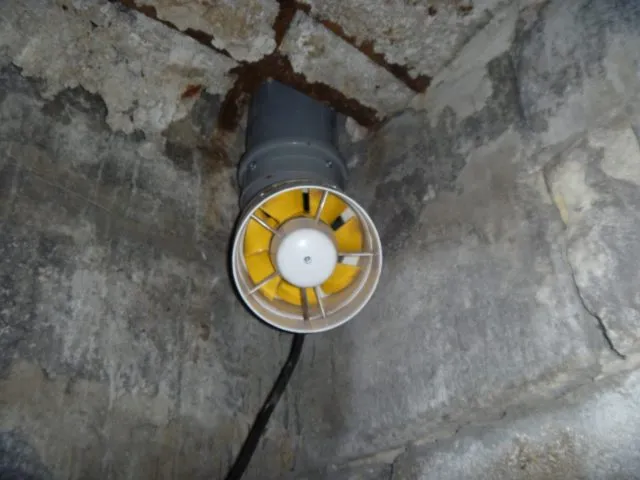

Установка вентилятора канального типа

Данного вида вентилятор может не иметь высокую степень производительности, именно по этой причине он может быть запитан от минимального блока питания. Желательно приобрести амплитудное устройство, способное обеспечить высокий уровень КПД.

Грамотно установленная вытяжка для пространства подвала прекрасно проявляет себя на начальном эксплуатационном периоде.

Так, воздух в погребе становится увлажнённым, однако не очень, вследствие чего продукты питания не поддаются никакому перемерзанию, температурный режим доходит до 4 градусов.

Как мы и говорили выше, установка данного типа вытяжки может быть произведена без помощи профессионалов и применения сложного инструмента, а также специального технического оборудования. Проще говоря, всё можно выполнить собственными руками, особенно при наличии начальных умений.

Как улучшить вентиляцию в погребе, подвале

Специалисты предлагают улучшить качество вентиляции при помощи установки дефлектора. Принцип его работы заключается в рассечении потоков воздуха диффузором и их устремлении из канала в область более низкого давления.

Это позволяет снизить риск появления обратной тяги и модернизировать обычную систему вентиляции. Чаще всего применяют пластиковые дефлекторы, пользующиеся популярностью благодаря разнообразию дизайнов и оттенков. Однако существуют и другие виды устройств, изготовленные из алюминия, оцинкованной и нержавеющей стали.

Погреб под домом или в гараже: особенности вентилирования

Отдельно стоящий подвал не представляет опасности для окружающих построек, но если погреб в доме или гараже, требуется соблюдать меры предосторожности. Причем они касаются не только сохранности самих надземных конструкций, но и непосредственно хранящихся в погребе запасов.

Погреб в доме — это удобно и практично. Он устраивается под нежилыми помещениями и с максимальной изоляцией, чтобы исключить проникновение лишнего тепла в яму, а оттуда влажного воздуха в дом. Не допускается вентиляцию подвала совмещать с домашней, только отдельным стояком.

Устройство погреба под жилым домом

Погреб в гараже требует двойного внимания. Вентиляция должна решать проблему не только удаления воздуха из хранилища, но и достаточного воздухообмена в помещении для автомобиля. Взаимопроникновение газов может вызвать накопление токсических веществ в пищевых продуктах, а излишняя влажность — ускоренное гниение металлических частей машины. Вентканалы также не должны совмещаться, чтобы избежать перемешивания воздуха.

Устройство погреба в гараже

Приточную трубу в подвалах нельзя размещать непосредственно над овощами, поскольку в зимние морозы это вызовет их замерзание. Можно организовать примитивную смесительную камеру и поставить небольшую перегородку на пути движения холодного воздуха, чтобы он согревался и перемешивался с теплым.

Рекомендации по выбору вентиляции

Есть несколько существенных моментов, которые нужно учитывать при проектировании системы. Работа вентиляции естественного типа во многом зависит от климата, характерного для данной местности, времени года, уличной температуры.

Она наиболее эффективна в зимнее время, поскольку в холодный сезон существует большая разница между внутренней и наружной температурой, за счет чего обеспечивается хорошая циркуляция воздуха.

Но в то же время существует опасность чрезмерного увеличения воздухообмена, что не есть хорошо, т.к. морозный воздух может привести к промерзанию погреба, а соответственно, и хранящихся там продуктов. Поэтому необходимо следить за температурой и при существенном понижении, закрывать продухи.

В летний период, когда разница внутреннего и наружного температурного режима минимальна, циркуляция воздуха может полностью прекратиться. Поэтому приточно-вытяжная система, базирующая на принципе естественной вентиляции, не подходит для установки в регионах с жарким климатом.

В таких климатических условиях необходимо использовать комбинированную вентиляционную систему.

Для обустройства вентиляции небольшого погреба можно ограничиться одной трубой. Но чтобы она могла одновременно функционировать на вывод и прием воздуха, ее необходимо по вертикальной оси разделить на два канала.

Для каждого канала устанавливается своя задвижка, которая регулирует интенсивность и скорость притока и оттока воздушного потока.

Проверить функционирование такой вентиляции можно, приложив листок бумаги к каждому выходному отверстию.

При установке однотрубной вентиляции труба делится на два независимых канала, один из которых служит для приема уличного воздуха, а другой предназначен для отвода из помещения теплых воздушных масс

Выполняем расчёты

Перед началом любых строительных работ необходимо произвести соответствующие замеры и составить план-чертёж. Решающую роль для обеспечения эффективной вентиляции играет диаметральное сечение труб. Оно должно быть таким, чтобы количество свежего воздуха было достаточно для обеспечения оптимального микроклимата в подвале.

Диаметр труб определяется довольно простым способом. Число, определяющее диаметральное сечение труб, должно быть в два раза больше числа, которое выражает площадь погреба. К примеру, если площадь составляет 10 м², то диаметр труб должен быть 20 см. Это простейший способ расчётов. Можно применить и другой: на один квадратный метр рассчитывается 26 см² площади трубы.

Принцип работы естественной системы

Работа вентиляционной системы естественного типа основывается на физическом законе. Разница температуры внутри здания и на улице приводит к движению воздушного потока и постоянному воздухообмену.

Теплый воздух, находящийся изнутри, устремляется к потолку, а его место занимают холодные воздушные массы, поступающие с улицы.

На рисунке показана схема распространения теплого и холодного воздушного потока в закрытом подвальном помещении при использовании приточно-вытяжной вентиляции

В подвале отсутствуют окна и другие отверстия, служащие для входа и выхода воздушного потока. Чтобы организовать постоянную циркуляцию воздуха в закрытом помещении, необходимо его оборудовать вытяжным и приточным воздуховодами.

Первый служит для вывода из погреба теплого застоявшегося воздуха, второй – обеспечивает поступление свежего холодного воздушного потока с улицы.

Чтобы обеспечить в помещении оптимальную температуру и хороший теплообмен, вентиляционные каналы должны находиться на максимально возможном расстоянии друг от друга.

Чем длиннее дистанция, которую проходит поток воздуха, тем лучше и качественнее вентилируется помещение.

Приточный и вытяжной воздуховоды должны быть установлены таким образом, чтобы воздуху было место «где разгуляться». Это поможет создать в помещении хороший воздухообмен и нужный температурный режим для хранящихся продуктов

Плюсы и минусы вентиляционных труб

Пластиковые трубы считаются самым популярным материалом, используемым для возведения естественных аэрационных конструкций. Их главное достоинство — относительно не высокая стоимость, что сокращает общие расходы на проект. Кроме того, к положительным сторонам пластика относится малый вес, высокая пластичность, гибкость и устойчивость к перепадам температур. Однако при очевидных плюсах имеют они и явные недостатки, связанные с низкой прочностью и неустойчивостью к механическим воздействиям.

Асбестоцементные трубы считаются не менее популярными среди строителей. Их прочность превосходит пластиковые изделия, что расширяет сферу применения материала. Помимо этого, его стоимость также достаточно экономична, что дает возможность получить эффективную модель за относительно небольшие деньги. Однако на этом достоинства асбестоцемента заканчиваются. К его отрицательным сторонам относится вес и громоздкость, отсутствие переходников, необходимость в дополнительном усилении крепежа и герметизации стыков.

Оцинковка — самый популярный материал для возведения вентиляционных систем из двух труб. Материал не подвержен коррозии, прочен, доступен, не деформируется, устойчив к термическому воздействию и имеет обширный ассортиментный ряд. Из оцинкованного металла создаются магистрали различной формы, длины и направленности, не беспокоясь об их герметичности и функциональности. Относительным недостатком материала считается стоимость, которая превышает остальные изделия, сказываясь на экономичности проекта.

Проверка качества работы вентиляционной системы

По окончании установки вентиляции необходимо проверить качество ее работы. Для этого погреб нужно задымить и оставить на некоторое время. Если воздух в помещении очистится быстро, то система работает исправно, если же нет – в технологии допущена ошибка.

Другой вариант проверки работы системы подразумевает использование листов бумаги. Для этого ее отрезок подносят на расстоянии 5-7 см к каждой из труб. К вытяжной трубе лист должен притягиваться с умеренной силой. Если наблюдаются отклонения от нормы, то следует проверить систему на наличие поломок.

Как рассчитать диаметры воздуховодов

Чтобы своими руками обустроить вентиляцию домашнего погреба, нужно выяснить объем приточного воздуха, потом определить сечение вентканалов. Количество притока вычисляем по весу хранящихся овощей:

• на каждые 100 кг картофеля подаем 3.5 м³ воздуха за 1 час;
• 100 кг моркови, лука и других овощей – 7.5 м³/ч.

Примечание. Если в подвале гаража хранятся автомобильные запчасти и шины, то для вентилирования хватит однократного обмена воздуха в течение 1 часа. То есть, расход воздушной смеси равен объему помещения.

Зная количество приточного и вытяжного воздуха, делаем расчет сечения трубы по формуле:

• F – площадь сечения воздуховода, выраженная в м²;
• L – объем подаваемого воздуха, м³/ч;
• ʋ – скорость движения потока по каналу, при естественной вентиляции принимается равной 1 м/с, не более;
• 3600 – коэффициент пересчета единиц времени (секунды/часы).

Пример расчета. В погребе находится 400 кг картофеля, остальных овощей – 200 кг. Тогда объем притока составит 3.5 х 4 + 7.5 х 2 = 29 м³/ч. Определяем сечение трубы: F = 29 / 3600 х 1 = 0.008 м², через формулу площади круга вычисляем диаметр – 0.1 м = 100 мм.

Принципиальная схема организации воздухообмена

Как сделать вентиляцию в погребе? Работа системы вентиляции погреба может быть построена на физических принципах естественной циркуляции, принудительной вытяжки или совмещать оба эти способа. Для организации естественного притока и вытяжки в помещении предусматривается наличие двух отверстий. В верхней части погреба, для удаления воздуха, и в нижней, для его подачи с улицы.

Общий принцип вентиляции.

Принцип естественной циркуляции

Воздухообмен происходит в результате способности более теплого воздуха подниматься вверх. Собираясь под потолком, он продолжает свое движение через имеющееся вытяжное отверстие и, далее, по вытяжной трубе, пока не выйдет наружу.

В результате вытяжка создает разряжение в погребе, которое обеспечивает приток свежего воздуха с улицы в нижнюю часть помещения.

Работа естественной системы отличается высоким уровнем надежности, не требует контроля и расхода электроэнергии. Однако чем ниже температура на улице, тем кратность воздухообмена, а значит и приток холодного воздуха. Поэтому в сильные морозу вытяжное отверстие необходимо частично закрыть, чтобы не допустить вымораживания погреба и порчи хранящихся там продуктов.

Вентилирование погреба в летнее время

Главный недостаток вентиляционных систем с естественной циркуляцией заключается в ухудшении или нарушении воздухообмена в тех случаях, когда температура наружного воздуха на много выше чем в погребе. Нагретый воздух с улицы не способен опустить по притоку вниз в холодное помещение, а прохладный из погреба очень плохо поднимается вверх.

В эти летние дни для проветривания рекомендуется использовать механическую циркуляцию с периодическим включением осевого вентилятора. При этом вентилятор должен быть установлен именно на вытяжном отверстии. В этом случае требуемая мощность электродвигателя может быть значительно меньше.

Постоянная работа не требуется и чтобы не выключать вентилятор вручную рекомендуется установить в цепь размыкающее реле времени. В те дни, когда температура наружного воздуха будет ниже 10-15°C, от использования устройств принудительной вентиляции можно полностью отказаться.

Особенности создания жилого микроклимата

Причин заняться устройством полноценной, правильно функционирующей системой вентилирования подвальных помещений множество. Они касаются как сохранения конструкции здания, так и обеспечения благоприятной для проживания атмосферы.

Застой воздушных масс, отсутствие проветривания приводят к тому, что грибок и плесень поражают все предметы, находящиеся в помещении – от вещей и продуктов до стен и фундамента.

Свежие сельскохозяйственные продукты, хранящиеся в погребе, требуют особых условий. Кроме определенной температуры и влажности важна и смена воздуха для предупреждения появления гнили или плесени

Для создания комфортного микроклимата в коттедже важно, чтобы и погреб, и чердак, и все остальные технические и жилые помещения были оборудованы системой вентиляции. Поэтому способы ее устройства продумываются еще при планировании, когда составляется проект дома.

Среди наиболее рациональных приемов – обустройство приточно-вытяжных каналов, а также отверстий в стенах, обеспечивающих естественную смену воздуха.

Чтобы воздухообмен производился независимо от присутствия человека, а в подвале сохранялся комфортный микроклимат, применяют элементарные способы вентиляции – проделывают отдушины и организуют естественное проветривание

Если не брать в учет установку специального электрооборудования, то система вентиляции основана на общеизвестных законах физики: нагретый воздух поднимается вверх и через трубу покидает помещение, а холодный поступает внутрь, замещая его, через вторую трубу.

На этом принципе основана двухтрубная система воздухообмена.

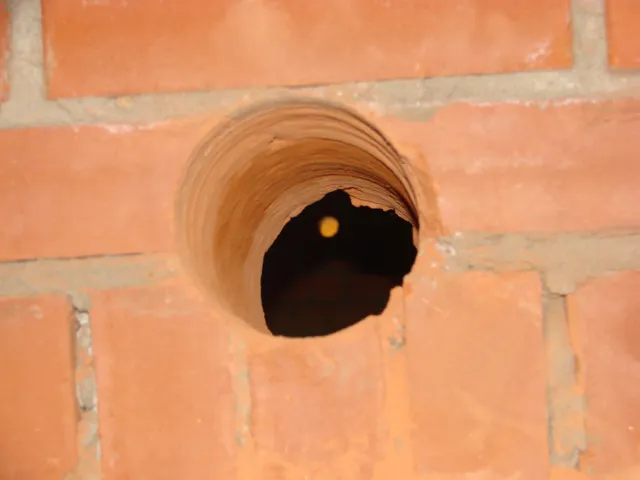

Применяют и более простой вариант с одной трубой – когда свежий воздух поступает через отверстия в стене или фундаменте, а выходит через направленную вверх магистраль.

Одно из простых решений для обустройства вентиляции подвала. Схема простая, понятная и доступная, но проектированием ее необходимо заняться заранее, чтобы внедрить в процессе возведения стен и крыши

При устройстве любой системы с использованием вентиляционных труб важно, где организовывать забор воздуха и на какую высоту выводить каналы. Также производят расчет длины и диаметра труб, чтобы вентиляционная система работала с максимальным эффектом.

Источники

• https://vdome.club/remont/ventilyacia/kak-pravilno-sdelat-ventilyatsiyu-v-pogrebe-svoimi-rukami.html
• https://otivent.com/kak-sdelat-ventilyaciyu-v-pogrebe
• https://stroy-okey.ru/remont/ventilation/ventilyaciya-v-pogrebe-s-odnoj-i-dvumya-trubami-shemy-ustrojstvo/
• https://VentilyaciyaDom.ru/pogreba/obustrojstvo-ventilyatsii-s-dvumya-trubami.html
• https://PodvalDoma.ru/mikroklimat/ventilyaciya/shema-ventiljacii-pogreba.html
• https://istra-gaz.ru/bezopasnost/ventilyatsiya-pogreba-s-dvumya-trubami-i-s-odnoj-truboj-pravila-obustrojstva.html
• https://DomZastroika.ru/ventilyatsiya/kak-pravilno-sdelat-ventilyatsiyu-v-pogrebe.html
• https://www.tproekt.com/ventilacia-v-pogrebe/
• https://vdomishke.ru/ventilyacziya-v-pogrebe-s-odnoj-i-dvumya-trubami-svoimi-rukami/
• https://ProUteplenie.com/otoplenie/ventilyatsiya-pogreba-s-dvumya-trubami-samoe-effektivnoe-reshenie
• https://kachestvolife.club/o-vozduhe/ventilyaciya-pogreba-s-dvumya-trubami-i-sistema-s-odnoy-truboy
• https://sovet-ingenera.com/vent/raschety/ventilyaciya-pogreba-s-dvumya-trubami.html
• https://ZnatokTepla.ru/truby/obustrojstvo-ventilyatsii-pogreba-s-dvumya-trubami-shema-oborudovanie-i-montazh.html
• https://VentingInfo.ru/sistemyventilyacii/kak-sdelat-ventilyatsiyu-v-pogrebe
• https://pipe-s.ru/ventilyatsiya-pogreba-s-dvumya-trubami-skhema-vysota-raschet/
• https://fugar-kamin.ru/truby/kak-pravil-no-sdelat-ventilyaciyu-v-pogrebe.html

[свернуть]

Как правильно сделать вентиляцию в погребе в гараже?

Хорошая вентиляция очень важна для погреба в гараже, так как она позволяет избежать скопления влаги, запаха и плесени. Вот несколько рекомендаций по установке вентиляции в погребе:

1. Выберите место для установки вентиляционного окна или вытяжки. Оптимальное место — это наиболее высокая точка погреба. Это позволит естественной циркуляции воздуха.

2. Размер окна или вытяжки должен быть достаточным, чтобы обеспечить хорошую вентиляцию. Рекомендуется, чтобы площадь окна составляла 1/20 от площади погреба.

3. Установите вентиляционный канал от окна или вытяжки до наружной стены гаража. Это может быть металлический трубчатый канал, который будет вытягивать воздух из погреба наружу.

4. Обеспечьте защиту вентиляционного окна или вытяжки от воды и грязи, чтобы предотвратить засорение.

5. Если естественной вентиляции недостаточно, можно установить электрический вентилятор. Вентилятор должен быть установлен на одном конце погреба, а воздух должен быть вытянут через другой конец погреба через вентиляционное окно или вытяжку.

6. Важно, чтобы вентиляция работала круглосуточно, чтобы обеспечить постоянный поток свежего воздуха.

В целом, установка вентиляции в погребе в гараже может быть достаточно сложной, и если вы не уверены в своих способностях, лучше обратиться за помощью к профессиональному специалисту.
