Изучая строительство, важно знать не только различные классы и виды арматуры, но и их сортамент, который обусловлен особенностями применения в различных условиях. Один из важных критериев при выборе арматуры — это ее cjhnfvtyn fhvfnehs, который должен соответствовать нагрузкам и условиям эксплуатации.
30 марта 2021 г.
- Классификация стальной строительной арматуры
- Таблица классов и характеристик и арматуры
- Классы арматурного проката
Арматура (арматурный прокат, сталь горячекатаная для армирования железобетонных конструкций) — вид металлопроката, имеющий в поперечном сечении круглую форму. Арматура может иметь гладкую или рифленую поверхность.
Сортамент — это совокупность размеров и видов каких-либо однородных изделий.
В строительстве арматура используется для увеличения прочности, усиления железобетонных конструкций.
Увеличение прочности, долговечности осинового материала, например, бетона, путем добавления материала, имеющего более высокие прочностные свойства, например, арматуры, и называется армированием.
Армирование железобетонных конструкций обеспечивается за счет сцепления арматуры и бетонного раствора по поверхности контакта. Качество сцепления зависит от прочности бетона, его усадки, а также прочности и формы сечения арматуры.
Как правило, армирование железобетонный конструкций осуществляется с применением стальной арматуры, в последние годы, широкое применение получает композитная арматура.
Армирование штукатурки, клеевых растворов, кладочного раствора осуществятся с применением металлической сварной сетки.
Классификация стальной строительной арматуры

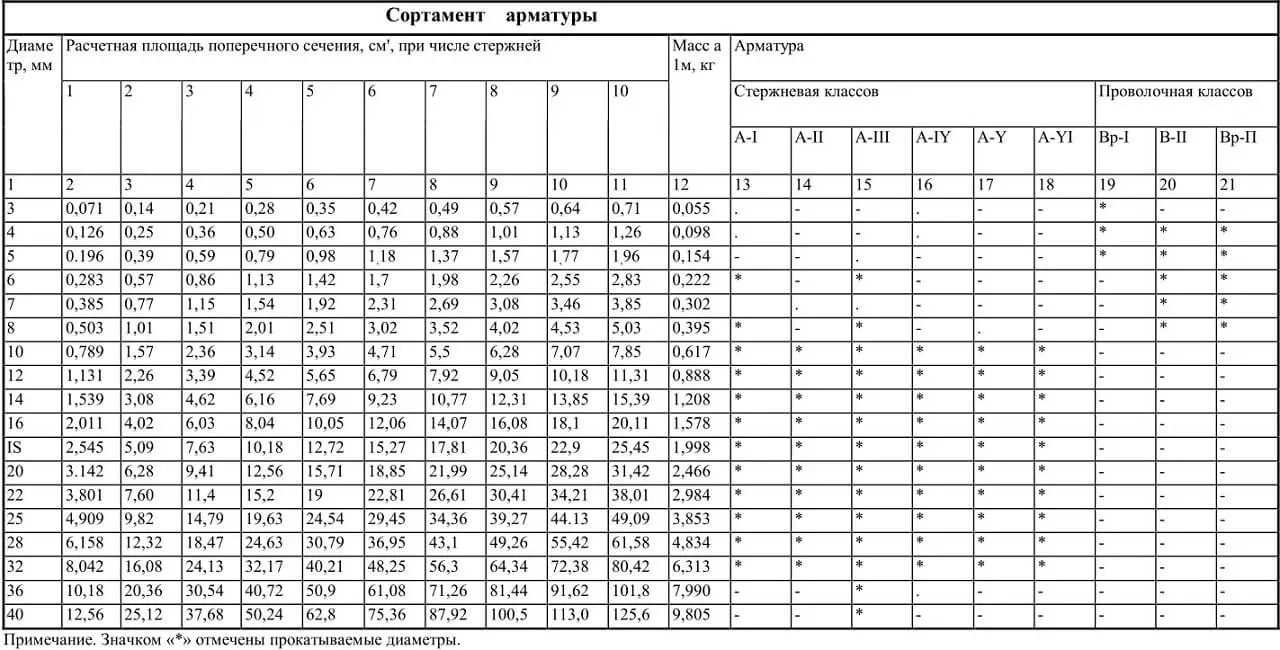

Размеры арматуры
В качестве размерных характеристик используются:
- диаметр — от 6 до 80 мм;
- площадь поперечного сечения — от 0,283 до 50,27 см2;
- наименьшая высота выступов (рифелей) — 0,065 до 0,07 доли номинального диаметра арматуры;
- шаг рифления (расстояние между выступами) — от 0,51 до 0.86 доли номинального диаметра арматуры.
По способу изготовления
Арматурный прокат изготавливается методом:
- горячей прокатки (класс A), без последующего термического упрочнения или с последующим термическим упрочнением;
- холодной прокатки (волочения) (класс B).
Металлургические предприятия выпускают арматуру в бухтах (мотках), или в стержнях длинной от 6 до 12 метров.
Производится:
- мерная арматура, в прутах длинной 6, 11,7 и 12 метров с отклонениями в пределах ГОСТ.
- немерная арматура, с ненормированной длинной стержней.
По механическим свойствам
В соответствии с требованиями ГОСТ 5781-82, в зависимости от механических свойств арматурный прокат подразделяется на классы:
- А-I (А240);
- А-II (А300);
- А-III (А400);
- А-III (А500С);
- А-IV (А600);
- А-V (А800);
- А-VI (А1000).
А-I (А240) — это гладкая арматура, а А-II (А300), А-III (А400), А-III (А500С), А-IV (А600), А-V (А800), А-VI (А1000) — это рифленая арматура с периодическим профилем.
Чем выше значение цифры в обозначении класса, тем выше прочность (предел текучести) арматуры.
Механические свойства арматуры определяются ее прочностью и способностью выдерживать деформационные нагрузки и зависят от химического состава стали, способа производства и обработки.
По назначению
По применению, в процессе армирования, арматурный прокат разделяется на:
- рабочую арматуру — предназначенную для компенсации нагрузки в готовых железобетонных изделиях. (сечение назначается по расчету, воспринимает усилия в элементах от основной нагрузки)
- конструктивную или распределительную арматуру — предназначенную для компенсации усадки / расширения, темперных воздействий. (сечение назначается по минимальному проценту армирования, воспринимает усадку/расширение, температуру воздействия, используется сортамент.)
- монтажную арматуру — предназначенную для соединения рабочей и конструктивной. Анкерную арматуру — используется при изготовлении закладных деталей.
Рабочая, конструктивная и монтажная арматура вместе формируют арматурные каркасы и сетки.
Способы соединения стержней арматуры
- электросварка;
- вязка проволокой;
- фиксаторы.
По ориентации
По расположению прутков арматуры в железобетонной конструкции, выделяют:
- поперечную — предназначенную для предотвращения образования наклонных трещин;
- продольную — предназначенную для компенсации растягивающих или сжимающих нагрузок и предотвращения образования вертикальных трещин.
По условиям применения
- напрягаемая;
- ненапрягаемая.
Количество стержней арматуры, ее класс, диаметр и площадь поперечного сечения, для конкретной конструкции, рассчитываются в соответствии со строительными СНиПами (строительным нормам и правилам).
Таблица классов и сталей арматуры
|
Класс арматуры |
Диаметр |
Используемые марки стали |
|
А1 (А240) |
6 — 40 мм |
3СП, Д16, Ст3 (СтЗкп; СтЗпс; СтЗсп) |
|
А2 (А300) |
10 — 80 мм |
Ст5сп и Ст5пс — диаметр от 10 мм до 40 мм; |
|
А3 (А400) |
6 — 40 мм |
Ст3, 25Г2С, 35ГС |
|
А4 (А600) |
6 — 32 мм |
80С — диаметр от 10 мм до 18 мм; |
|
А5 (А800) |
6 — 36 мм |
23Х2Г2Т (АТ800) |
|
А6 (А1000) |
6 — 32 мм |
22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР |
Классы арматурного проката
Арматура А1 (АI / А240)
Арматура A1 — горячекатаная арматура, диаметром от 6 до 40 мм, с гладкой поверхностью. Производится в соответствии с требованиями ГОСТ 5781 из сталей марок СтЗкп, СтЗпс и СтЗсп. Арматура диаметром до 12 мм может изготавливаться в стержнях и в бухтах, а диаметром более 12 мм только в прутах.
Используется при производстве железо-бетонных изделий, монолитных конструкций и свариваемых несущих конструкциях.
Арматура А2 (АII / А300)

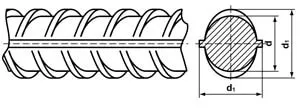

Арматура с выступами (рифелями), которые идут по винтовым линиям, расположенными одинаково с двух сторон. Производится в соответствии с требованиями ГОСТ 5781 из марок стали Ст5сп, Ст5пс и 18Г2С, с диаметром профиля от 10 до 80 мм.
Арматура А3 (АIII / А400)
Арматура с выступами (рифелями), заходящими с каждого края в другую сторону. Производится в соответствии с требованиями ГОСТ 5781-82 из конструкционных низколегированных сталей марок 25Г2С и 35ГС, с диаметром профиля от 10 до 80 мм.
Арматура А4 (АIV / А600)
Сталь из которой производится арматура класса A600C легируется ванадием, ниобием и молибденом, что значительно улучшает коррозийную стойкость, гибкость и прочность проката. Соответственно стоимость проката АIV / А600 значительно выше. Дополнительное легирование позволяет применять арматуру в агрессивных средах, при повышенных нагрузках и в сейсмически активных регионах.
Арматура А5 (АV / А800)
Прокат класса Ат800 проходит дополнительное термомеханическое упрочнение, что позволяет значительно улучить пластические характеристики, усталостную прочность и коррозионную устойчивость.
Арматура А6 (АVI / А1000)
Прокат класса АVI / А1000 не применяется в гражданском строительстве. Используемые в производстве стали, не только значительно улучшают его эксплуатационные свойства (механическую прочность, пластичность и коррозионную устойчивость), но делают его очень дорогим. Применяется при возведении высокопрочных сооружений. Профиль А4, А5 и А6 отличает укрупненные ребра серповидной или кольцевой формы.
Арматура А500С
Прокат класса A3 / А500С подвергается дополнительному механическому и термическому усилению.
Производится по ГОСТ Р 52544, СТБ 1704-2006, СТБ 1704-2012, СТО АСЧМ 7-93, с использованием углеродистых сталей СтЗкп, СтЗпс и СтЗсп.
Прокат с диаметрами до 12 мм может изготавливаться и в стержнях, и в бухтах, диаметрами более 12 мм в прутах.
Применяется при изготовлении железобетонных изделий, в монолитных и свариваемых несущих конструкций. Может крепиться при помощи сварки.
Не подходит для армирования конструкций в мостостроении и в районах крайнего севера.
Арматура B500C

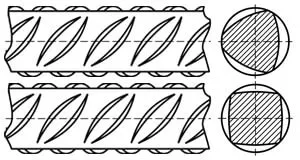

B500C — холоднокатаная арматура, производимая по ГОСТ Р 52544 методом волочения с диаметром от 4 до 12 мм. Может изготавливаться с трех- или четырехсторонними серповидными выступами.
