Соединение проводов разного сечения: допустимо ли это?

В этой статье вы узнаете, можно ли соединять электрические провода разного сечения. Мы рассмотрим различные методы соединения проводов и дадим рекомендации по выбору оптимального способа для соединения проводов разного сечения. Также мы расскажем о возможных проблемах при неправильном соединении проводов разного сечения.

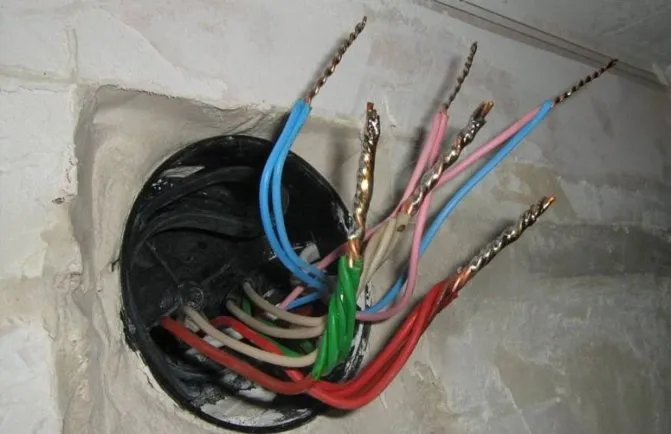

Очень часто, особенно в старых домах, мы начинаем снимать старые обои, откручивать старые розетки, разбирать полуразвалившиеся соединительные коробки и что же мы видим: много скрученных между собой и обмотанных в изоляцию проводов:

Знаю, что много электриков до сих пор делают скрутку проводов именно таким образом и считают ее самой надежной. Однако, с точки зрения пожарной безопасности, ни один пожарник не одобрит электрические соединения в квартире, выполненные только методом скрутки.

Дело в том, что иногда приходится соединять между собой провода различных сечений и различных материалов, например, медные и алюминиевые провода. И вот именно для таких случаев скрутка неприемлема. Например, при одной и той же нагрузке в сети она будет по разному действовать на скрученные вместе толстый и тонкий провода, один из которых будет чувствовать себя хорошо, а другой будет нагреваться.

Способы соединения электрических проводов: виды соединений + технические нюансы

При установке дополнительной розетки, подключении новой люстры или устранении неисправности в электропроводке предстоит заниматься электромонтажными работами. Не имея практического опыта, сложно обеспечить надежный контакт между проводниками из разного материала, имеющими различное сечение или вовсе разное количество жил.
В предложенной нами статье детально описаны все способы соединения электрических проводов, которые применяют в сооружении электропроводки. Мы разобрали технические и технологические особенности каждого варианта. С учетом наших советов вы сможете успешно отремонтировать или модернизировать электросеть.

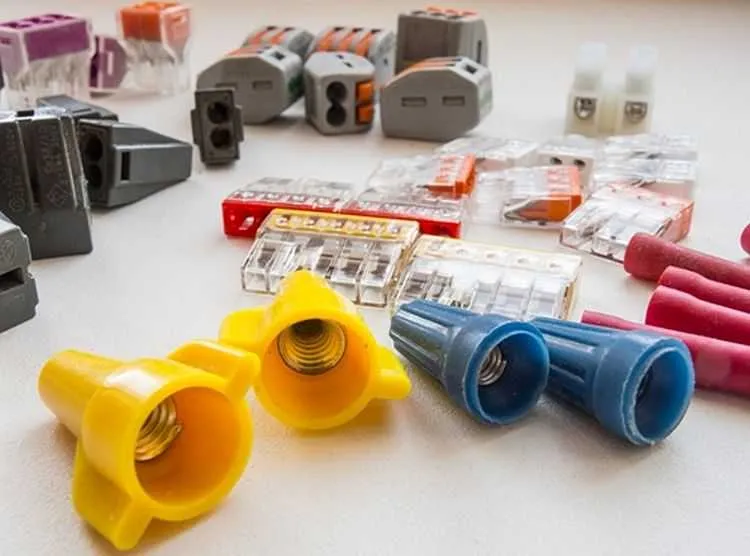

Современные технологии

Во многих случаях рассмотренные методы постепенно уходят в прошлое. На замену им пришли заводские соединители проводов, которые гораздо облегчили и ускорили монтажные и коммутационные работы:

Клеммные колодки, внутри которых имеются латунные гильзы трубчатого исполнения. В эти трубочки вставляются зачищенные жилы проводов и фиксируются путём закручивания винтов.

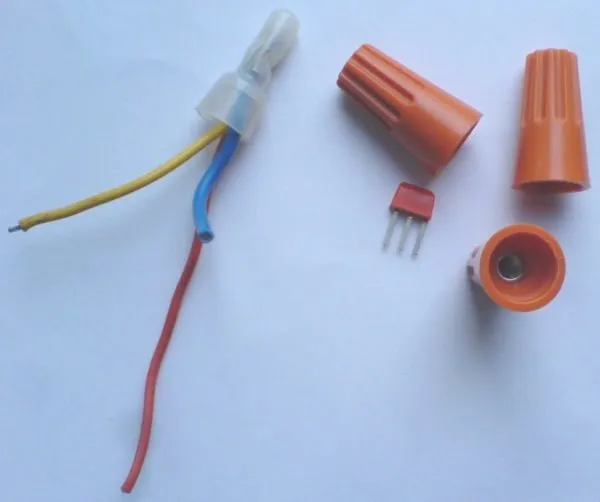

Колпачки СИЗ, внутри которых расположены обжимные пружины. В колпачок вставляются жилы и потом его с небольшим усилием проворачивают по часовой стрелке, тем самым внутри надёжно сдавливаются соединяемые провода.
Самозажимные клеммы. В них достаточно расположить проводок, а там он автоматически фиксируется за счёт прижимной пластины.
Клеммники рычажкового исполнения. Такой соединительный элемент многоразового использования. Достаточно лишь поднять рычажок, вставить проводник в контактное отверстие и опустить рычажок обратно, надёжная фиксация обеспечена.

Почему контактные соединения должны быть выполнены правильно

Прежде всего, давайте разберем с чем связаны требования по качественному выполнению контактных соединений. Ведь недаром п.2.1.21 ПУЭ отдельно оговаривает способы соединения проводов, и разрешает только винтовые или болтовые сжимы, опрессовку, сварку или пайку.

Связано это в первую очередь с тем, что такие виды соединений могут обеспечить должный уровень долговечности и надежности соединения. Ведь любой электрик вам скажет, что более 90% всех повреждений случаются именно на контактных соединениях, и поэтому им уделяется такое большое внимание.

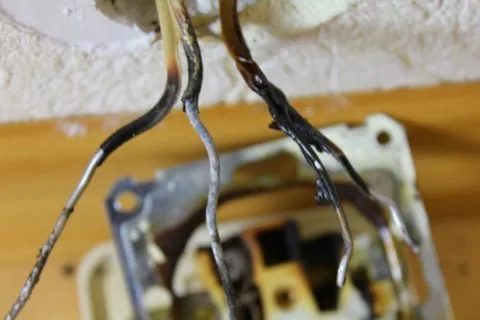

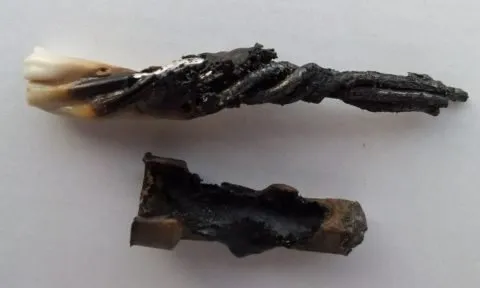

Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление. А раз у нас есть сопротивление — это обозначает нагрев.

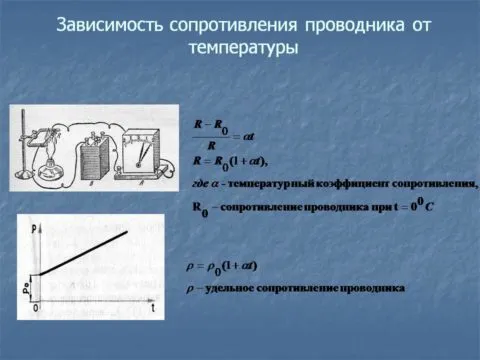

Как мы помним из курса физики, любой проводник в нагретом состоянии обладает большим сопротивлением, чем проводник с более низкой температурой. Поэтому получается лавинообразный процесс. От некачественного контактного соединения проводник греется, и еще больше увеличивается его сопротивление. В результате, он греется еще больше — пока не наступает та точка, при которой он просто расплавляется.
В результате, наша основная задача состоит в том, чтобы обеспечить минимальное сопротивление между двумя соединяемыми проводниками. Достигается это за счет обеспечения должной площади соприкосновения двух проводников, а также за счет максимально возможного соприкосновения их между собой.
Сразу давайте разберем, почему мы не будем рассматривать вопрос, как скрутить одножильные провода или их многожильных собратьев. Ведь при правильном подходе, и за счет скрутки можно обеспечить достаточную площадь соприкосновения и сжатия проводников друг с другом.

Дело в том, что в любом случае контактное соединение будет подвергаться температурным воздействиям. То есть, оно будет нагреваться и остывать. А как мы знаем, нагрев ведет к расширению материалов, а охлаждение, соответственно, к сужению. В результате наше контактное соединение, не зафиксированное ни одним третьим элементом, может быстро стать недостаточно качественным.

Обратите внимание! Наверняка каждый из вас сможет привести десятки и сотни примеров, когда скрутка простояла десятилетия, и даже сейчас выглядит лучше винтовых или болтовых соединений. Но, как говорится, исключения из правила лишь подтверждают само правило. Согласно статистике, соединения типа скрутки повреждаются значительно чаще, чем другие виды соединений.

Возможные варианты соединения токопроводящих жил

Существуют различные варианты формирования качественного соединения проводов. Их выполнение осуществляется согласно ПУЭ. При этом необходимо иметь в виду, что указанные правила не допускают использование скрутки для образования контактной части между проводами. Скрутить провода можно только для обеспечения временной работоспособности электрической цепи.

Далее представлены допустимые способы соединения токопроводящих жил.

Клеммные колодки

Клеммные колодки представляют собой контактную часть, которая покрыта диэлектрическим материалом. Соединение выполняется за счет сжима проводников. Для этого может использоваться винтовой, резьбовой зажим. Также выпускаются изделия с дополнительной прижимной пластиной.

Обратите внимание! Клеммы способствуют получению качественного контакта с легким процессом монтажа. При этом отмечается достаточно низкая стоимость изделий. Как правило, клеммные колодки применяются для соединения токопроводящих жил с сечением не более двадцати пяти квадратных миллиметров.

В зависимости от вида используемого зажима, рекомендуется придерживаться следующих правил:

Формирование контакта между одножильными медными проводниками осуществляется при помощи винтовой фиксации. Она предполагает заведение отдельных концов в латунную часть клеммы, с последующим затягиванием винтов. Данная методика противопоказана для образования электрической цепи из алюминиевых кабелей. Это обусловлено сильным повреждением рабочей поверхности проводника в процессе сжатия винтом.
Применение винтового клеммного устройства для создания контакта между многожильными проводами, также не рекомендуется. В процессе закручивания винта могут повредиться отдельные токопроводящие жилы кабеля.
Для соединения между собой многожильных и одножильных проводников лучше всего воспользоваться колодками с винтом и специальным наконечником. Он представляет собой пластину с ровной поверхностью, которая обеспечивает плотную фиксацию токопроводящих жил без нанесения механического повреждения.

Пружинные клеммы

Конструктивно изделие практически аналогично клеммным колодкам с винтовым и резьбовым зажимом. Также имеется контактная часть и защитный корпус из диэлектрика. Крепеж токопроводящих жил осуществляется посредством пружин, между которыми расположена токопроводящая пластина. Для сжатия пружин предусмотрен специальный пластиковый рычаг.

Пружинная фиксация в клеммных колодках является универсальным способом соединения различных видов проводов. При этом многие специалисты сомневаются в надежности и долговечности такого контакта.

СИЗ колпачки

СИЗ колпачки получили широкое применение для формирования контакта между проводами в распределительных коробках. Допускается выполнять соединения только из идентичного материала токопроводящих жил. Для этого осуществляется накручивание колпачка по часовой стрелке на подготовленный пучок проводников. В нем расположена фиксирующая пружина, которая сработает при требуемом уровне затяжки.

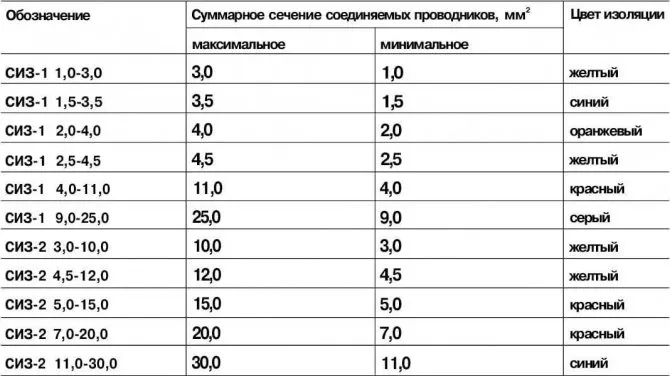

Рассматриваемые изделия выпускаются различных оттенков и размеров. Обладают отличным качеством соединения, а также низкой стоимостью.

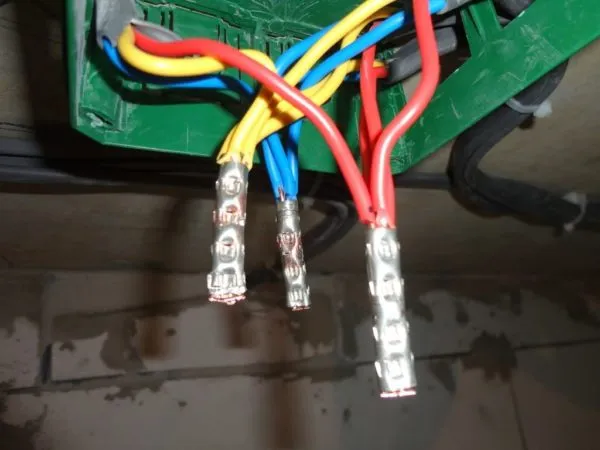

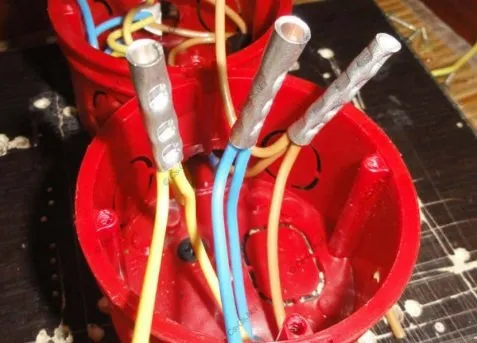

Специальные гильзы

Для выполнения соединения жил кабеля посредством прессования понадобится использовать гильзы и специализированные клещи. Гильзы изготавливаются из меди и алюминия под конкретный вид материала провода. Также выпускаются универсальные гильзы из латуни. С их помощью можно сформировать контакт между алюминиевыми и медными токопроводящими жилами. Клещи необходимы для качественной прессовки гильзы. Они бывают двух видов:

ручные;
гидравлические.

Гильзы могут иметь форму наконечника, чтобы сгруппировать кабельные линии перед клеммной коробкой. Главным критерием при выборе гильзы является сечение. Они позволяют выполнить любую комбинацию соединения — трехжильный с двухжильным или одножильным кабелем.

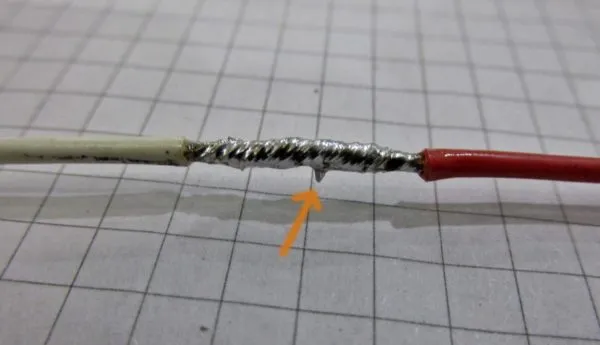

Пайка и сварка

Формирование контакта между проводниками пайкой или сваркой способствует получению надежного соединения. Но данный метод требует применения специального оборудования, а также навыков работы с ним.

Для осуществления пайки понадобится паяльник, канифоль и припой. Предварительно выполняется подготовка соединяемых поверхностей. Здесь могут возникнуть проблемы с многожильными кабельными линиями, так понадобится обработать каждую отдельную жилу. В дальнейшем процесс образования практически идентичен. Первоначально выполняется соединение проводников скруткой, после чего наносится припой.

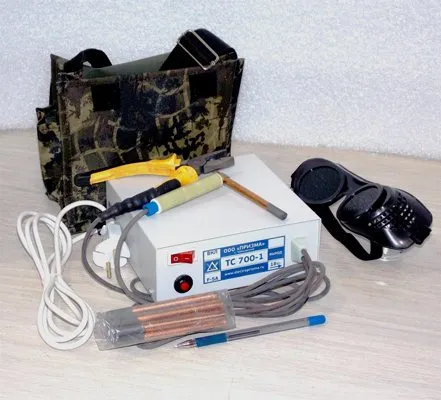

При задействовании сварки также потребуется провести подготовительные работы. При этом суть метода заключается в расплавлении концов соединяемых проводников. После их застывания получается качественное соединение. Указанным способом можно сформировать контакт между неограниченным числом токопроводящих жил.

Обратите внимание! По окончании работ по соединению токопроводящих жил методом сварки или пайки понадобится нанести защитный слой изоляции. В ее качестве можно использовать изоленту или термоусадочные трубки.

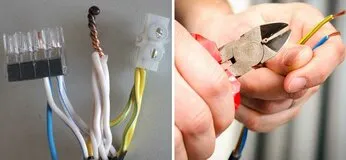

Для выполнения данной задачи требуется наличие определенных инструментов. В числе обязательных:

плоскогубцы (описывал в статье);
бокорезы;
гидравлически или ручные опрессовыватели.

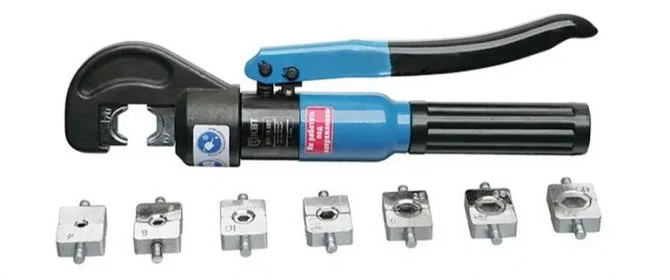

Пресс гидравлический ручной КВТ «ПГР-70»

Так же понадобится насадка для скрутки и материал для изоляции. При работе данными инструментами обязательно соблюдение правил техники безопасности. Потребуются определенные навыки в работе. Несмотря на то, что в некоторых случаях защищенную изоляцией проводку можно скручивать руками, сегодня обычно применяют прибор для скрутки проводов. Он в значительной мере облегчает работу и гарантирует высокое качество результата. Такое приспособление для работы, как пневматические или гидравлические прессклещи, позволяет оконцевать проводящие жилы для дальнейшего их подключения.

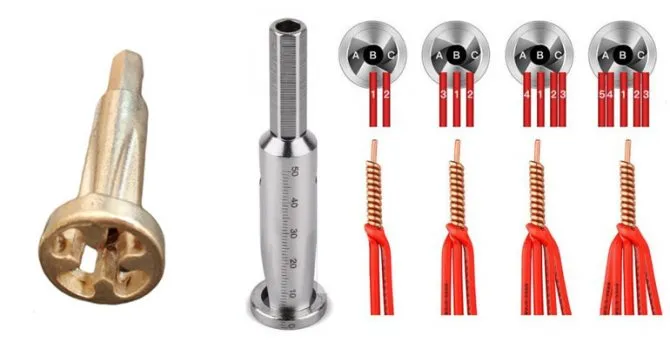

Существуют также небольшие приспособления позволяющие ускорить скрутку жил. Такой девайс вставляется в шуруповерт и вращением совершает их скрутку.

Девайсы для скрутки

Можно ли соединять провода разного сечения одного материала

Если, к примеру, Вам нужно соединить провода разного сечения (для одинакового сечения также годятся) и одного материала (медь или алюминий), то в этом случае хорошо подойдут специальные соединительные колодки, представленные ниже.

Они имеют разное число входов: на рисунке, соответственно: 2, 4, 6.

Т. е. это «как-бы» скрутка для 2, 3, 4, 5 или 6 проводов.

Причем, если Вам нужно соединить между собой 3 провода, то для этого можно воспользоваться колодкой, имеющей 4 или 6 входов:

Колодка просто плотно насаживается на провода:

Нужно понимать, что после соединения проводов таким способом, обратно из колодки их уже не вынуть. Поэтому, если Вы ни разу не пробовали работать с подобными приспособлениями, купите их несколько штук в магазине с запасом и потренируйтесь дома. Они стоят копейки.

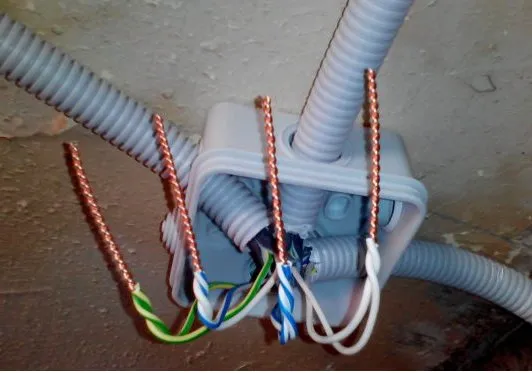

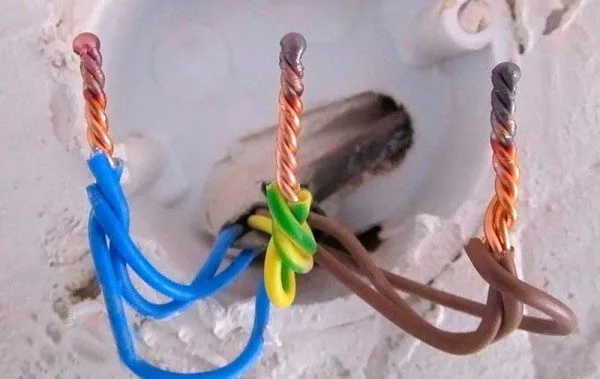

Скрутки без сварки

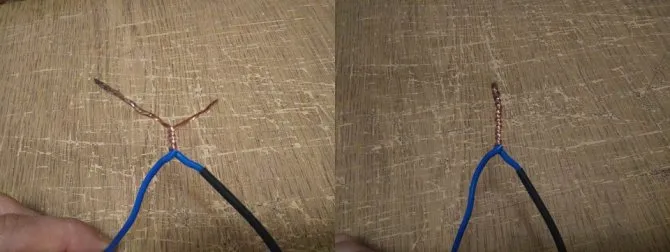

Способ 1:

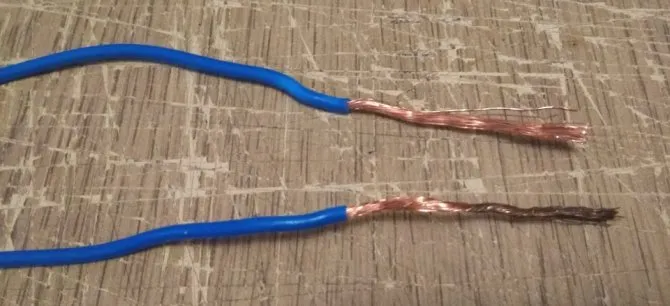

Для начала зачищаем два провода так, чтобы «голые» концы были примерно по 4 см.

Немного подкручиваем концы, чтобы жилки не раскручивались, и начинаем закручивать жилы. Для этого прикладываем основание к основанию и начинаем плотно скручивать сразу два конца (не один вокруг другого). Закручиваем в ту же сторону, что до этого жилки на концах, чтобы в процессе основной скрутки они не распушивались. В случае с моножильными кабелями прикладываем их друг ко другу и скручивать начинаем не от основания, а с концов.

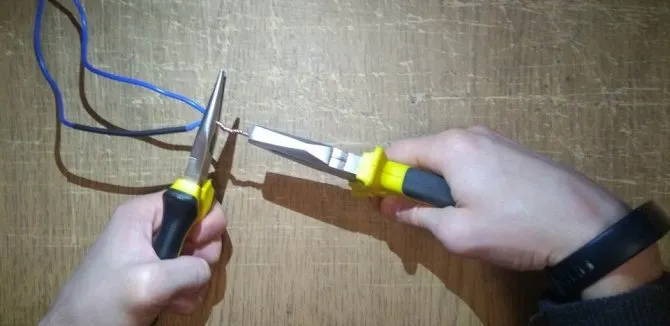

Теперь для улучшения контакта одними пассатижами зажимаем у основания, а другими начинаем подкручивать конец, улучшая плотность соединения.

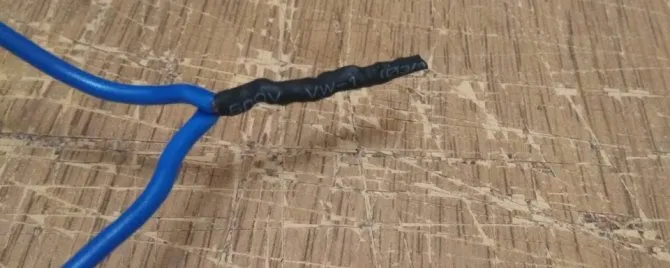

Затем надеваем термоусадку длиной около 3 см (так как в процессе скручивания длина концов немного уменьшилась) и нагреваем ее, пока она не зафиксирует жестко соединение. Также можно закрыть соединение изолентой — пользуйтесь тем, что для вас проще или есть под рукой.

Наша скрутка готова.

Способ 2:

Иногда нам нужно отремонтировать удлинитель, так, чтобы скрутка не торчала из основного кабеля, а шла вдоль. В этом случае нам поможет скрутка «Британка». У нее есть несколько разновидностей, но принцип скручивания для всех одинаков: намотка каждой жилы происходит друг на друга. Как и в первом случае зачищаем два конца по 4 см.

На один провод надеваем термоусадку длиной 4,5 — 5 см, чтобы немного перекрывала зачищенное место. Если будете использовать изоленту, тогда этот этап пропускаем.

Выбор способа соединения проводников

Способов соединения проводников немало. Выбрать возможный вариант нужно с учетом ситуации. Так при необходимости временного соединения можно использовать просто скрутку или зажим проводников между болтом и гайкой. Фасонные или обмоточные провода большого сечения лучше фиксировать сваркой или пайкой.

Соединительные кабельные гильзы или муфты идеальны для сращивания кабелей. Соединительные изолирующие зажимы хорошо подойдут для фиксации проводов небольшого сечения и при наличии зажима нужного размера. Клеммники нужны для сборки схемы. Прокалывающие и ответвительные зажимы применяются для подключения дополнительной нагрузки к существующей сети.

Соединение многожильных и одножильных проводников

Данное соединение начинается с подборки сечения многожильного провода к одножильному. Многожильный проводник не должен быть меньше сечения одиночного, иначе он прогорит в месте их соединения. Фиксируют их пайкой или сваркой, или методом обжима при использовании кабельных гильз.

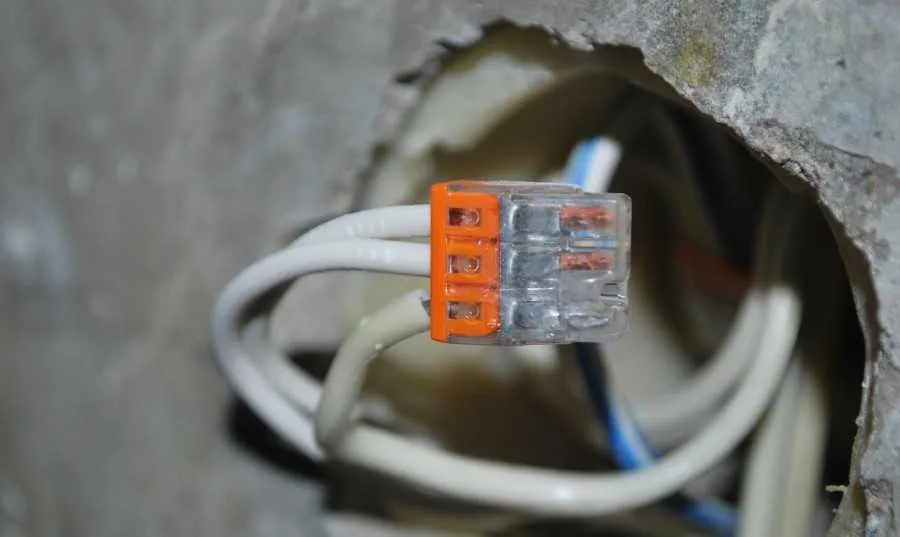

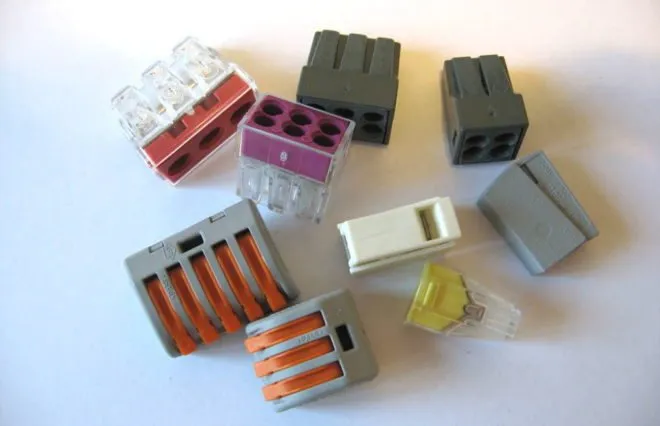

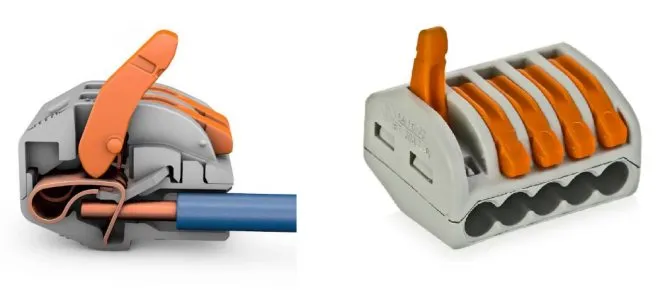

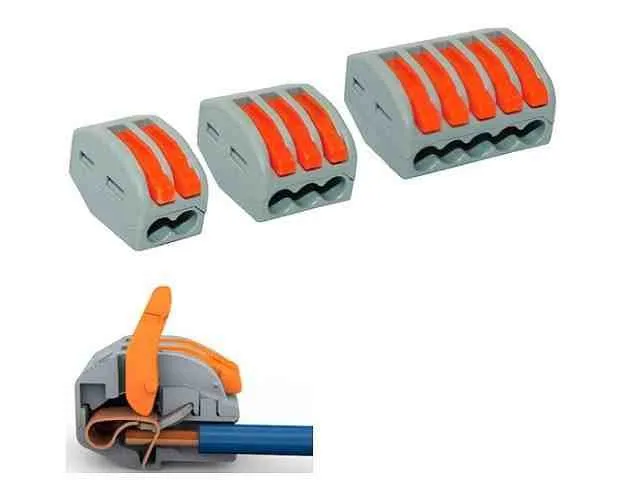

Самозажимные клеммники WAGO

Кроме клеммников с болтами есть также клеммники с зажимами. Они дороже обычных, но позволяют производить соединение намного быстрее, особоенно в связи с новыми требованиями ПУЭ и запрете на скрутки.

Самый известный производитель таких клеммников фирма WAGO. Каждая клемма является отдельным устройством с несколькими отверстиями для подключения проводов, в каждое из которых вставляется отдельный провод. В зависимости от исполнения соединяет от 2 до 8 проводников. Некоторые виды заполняются внутри токопроводящей пастой для лучшего контакта.

Они выпускаются как для разъёмного, так и для неразъемного соединения.

В клеммы для неразъёмного соединения зачищенный провод просто вставляется и пружинные усики фиксируют провод внутри. Провод можно использовать только жёсткий (одножильный).

В клеммах для разъёмного соединения провод зажимается при помощи откидного рычажка и пружинного зажима, позволяющих легко подключать и отключать провода.

Поскольку провода не соприкасаются между собой, клеммы позволяют соединять провода разного сечения, одножильные с многожильными, медные с алюминиевыми.

Лучше всего этот способ соединения проводников показал себя при небольших токах и наибольшее распространение получил в сетях освещения. Эти клеммы малогабаритные и легко помещаются в переходных коробках.

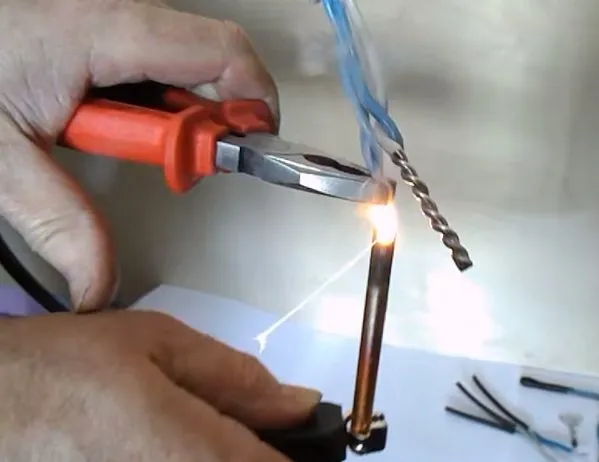

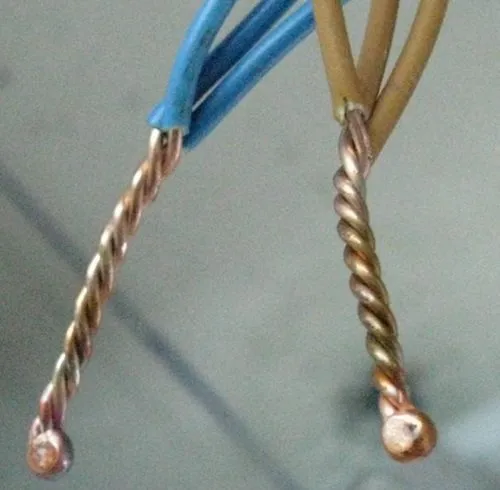

Соединение сваркой

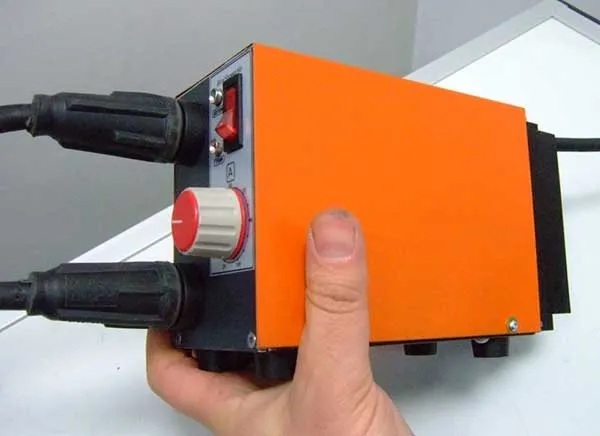

Соединение одножильного и многожильного провода методом сварки при условии правильного исполнения обеспечивает максимальную надежность и эффективность в электротехническом плане. Суть метода заключается в том, что при помощи специального сварочного аппарата токоведущие жилы соединяемых проводников расплавляются. При остывании металла образуется монолитное соединение. По своей проводимости оно не уступает цельному проводнику, поскольку при данном способе коммутации отсутствует переходное сопротивление. Выполненное методом сварки соединение хорошо выдерживает механические нагрузки.

Этим способом можно коммутировать между собой провода практически любого типа. Количество соединяемых проводников может быть любым. Однако важно знать, как соединить одножильный и многожильный провод правильно. Монтаж методом сварки выполняется после скручивания проводов. Перед тем, как скрутить многожильный провод с одножильным, его необходимо тщательно зачистить. После этого конец многожильного провода следует обработать сварочным аппаратом. При этом он должен сплавиться в единое целое. После этого проводники скручиваются между собой и их оконцевание оплавляется сварочным аппаратом с образованием надежного и качественного соединения. Если выполнять монтаж без предварительного оплавления многожильного провода, то отдельные его проволоки могут перегореть при сварке, что приведет к уменьшению сечения, а значит, к увеличению сопротивления в месте соединения.

Возможные проблемы такого подключения

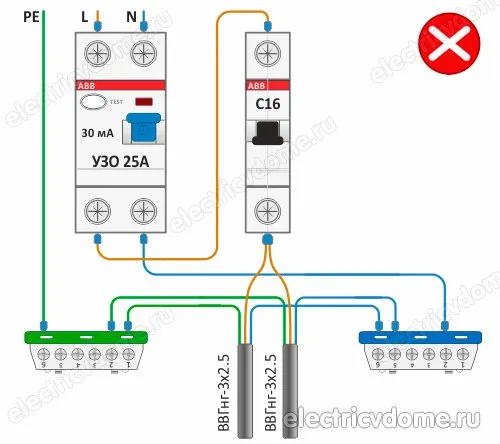

Перечислим основные проблемы подключения двух проводов к одному автомату:

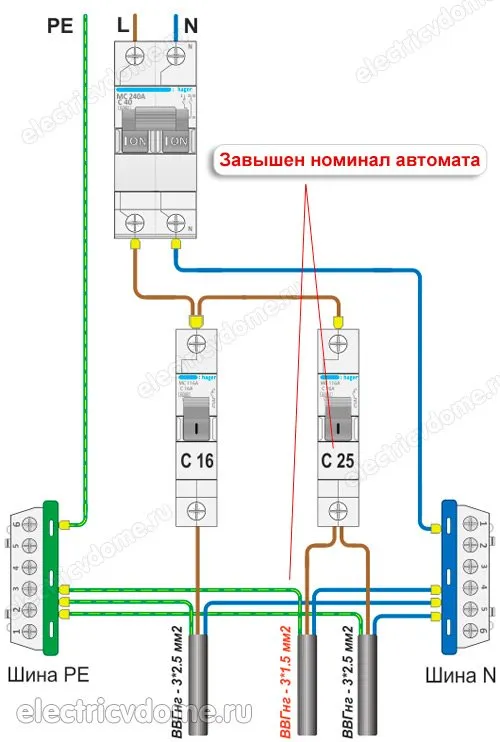

1) Завышение номинала автомата — выгорит проводка

Каждый автомат имеет свои номинальные характеристики. Каждый провод тоже имеет свои характеристики, в зависимости от сечения провода и его типа. В электрике наиболее популярны медные провода.

В случае, когда сечение провода рассчитано, к примеру, на силу тока в 21 ампер (для провода сечением 1.5 мм2), автомат нужно ставить с номиналом не более 16 Ампер. Учитывая то что при перегрузке в 45 % любой автоматический выключатель может не отключаться в течении 1 часа (1.45*16= 23.2 А) у провода будет некий запас по прочности.

Основное назначение автомата – сохранность электропроводки и подключаемых к ней электроприборов от больших токов, которые возникают при коротком замыкании и перегрузке.

Бывает так, что автоматический выключатель часто выбивает, при этом многие просто заменяют его на автомат большего номинала. Но при этом установленный автомат соответственно пропускает ток, сила которого превышает максимально возможную для нормальной работы проводки. В результате, такая проводка выгорает, плавится, и даже может замкнуть из-за нарушения изоляции.

При подключении двух проводов к одному автомату соблюдайте очень простое правило:

Оба провода должны быть одинакового сечения и соответствовать номиналу автомата!

Например, в наличии имеется автомат на 16 ампер. Для правильного подключения берем два кабеля типа NYM сечением 3×2.5. Максимально допустимое длительное значение силы тока для такого кабеля – 25 А, если кабель висит в воздухе, и 38 А если он лежит в земле. Так как наш кабель не лежит в земле, чтобы не испытывать его на максимальные нагрузки – автомат на 16 Ампер является идеальным решением для такого кабеля, а в нашем случае – для двух проводов.

2) Плохой контакт на клемме

При подключении двух проводов к одному автомату возникает проблема: как обеспечить плотность контакта клеммы автомата и обоих концов провода.

Выше уже было написано о том, что провода должны быть одинакового сечения. Почему? При подключении проводов разного сечения к автомату, когда вы будете затягивать крепление клеммы, один из проводов не будет иметь хорошего, плотного контакта с клеммой из-за провода большего сечения.

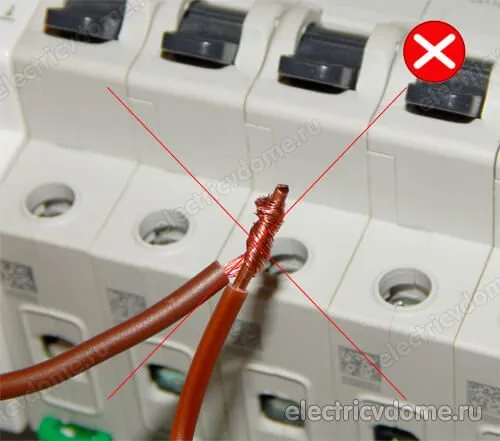

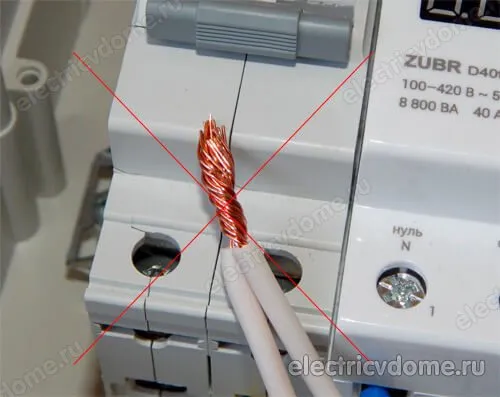

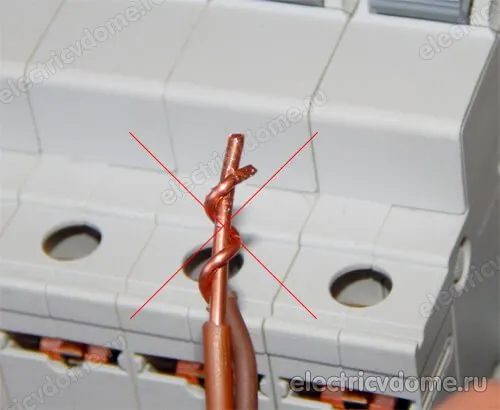

Многие “кулибины” сразу скажут “скрутите два провода разного сечения в скрутку и будет вам счастье”. Для этого есть статистические данные, которые говорят о том, что скрутка – самая распространенная причина неисправности в электропроводке. Из-за плохого крепления скрутка будет постоянно вываливаться, или, нет-нет касаясь клеммы автомата, будет замыкать.

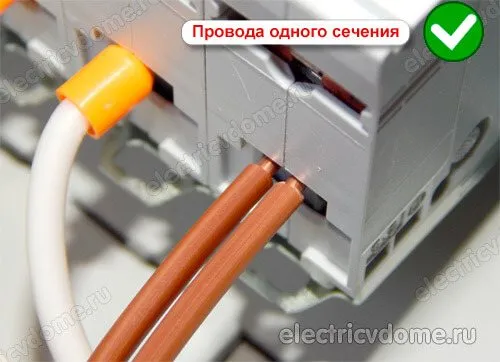

Два провода одинакового сечения отлично затянутся в клемме автомата без скрутки. Если требуется подключить провода разного сечения или количеством более двух тогда лучше использовать для этих целей специальные кросс модули или шины.

Для подключения многожильных проводов, есть достойный выход из такой ситуации – НШВИ наконечники (наконечник штыревой втулочный изолированный). Это специальные коннектора, которые предназначены для соединения двух проводов. Они имеют конусообразную форму на входе и металлический контакт, который непосредственно вставляется в клемму автомата.

НШВИ-наконечники делятся на два типа: НШВИ и НШВИ-2. НШВИ предназначены для оконцевания жил одного провода, а НШВИ-2 – для оконцевания двух многожильных проводов одной гильзой с возможностью подключения их в дальнейшем к одной клемме.

Использование таких наконечников позволит обеспечить, во-первых, идеальный контакт электропроводки с клеммой автомата, а во-вторых – придаст эстетический вид вашему щитку. Все соединения будут аккуратны и надежны без всяких скруток, а два провода в один автомат подключатся идеально.

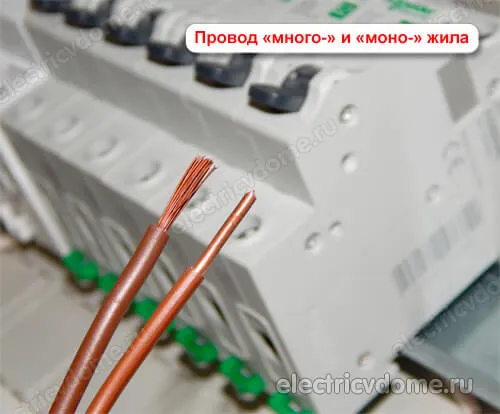

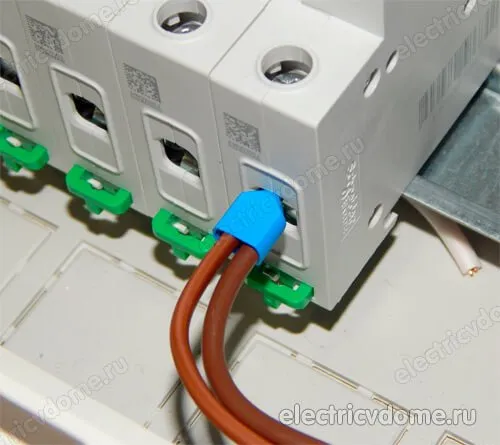

Подключение моножилы и многожилы в клемме автомата

Друзья специально для комментария №1 под данной статьей решил рассмотреть еще один из способов как подключить два провода в автомате, причем провода разные по своей конструкции. Речь идет о подключении одножильного (монолитного) и многожильного проводов под клемму автоматического выключателя.

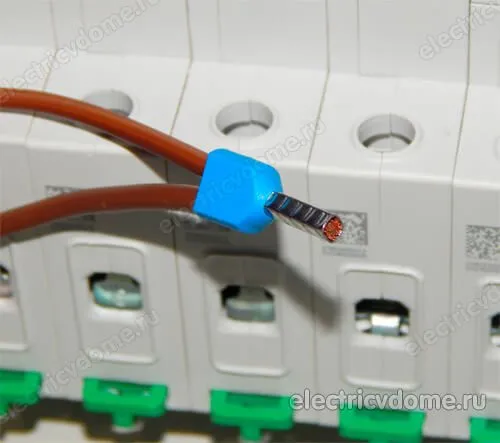

В этом нам поможет наконечник НШВИ. Берем два провода, снимаем с них изоляцию и опрессовываем их двойным наконечником. В моем примере и монолитный и многожильный провод сечением 2.5 мм2 обжаты НШВИ(2)-2.5.

Плюс данного соединения в том, что стенка самого наконечника тонкая и под действием винтового усилия гильза будет сжиматься, тем самым улучшая соединение проводов.

P.S. Провода при обжиме скручивать не нужно. Тем более не нужно такую скрутку просто совать под клемму. При затягивании половина жил многожилы просто повредится, а это приведет к плохому контакту и ХОРОШЕМУ нагреву в дальнейшем.

А вообще лучше всего в таких случаях прикупить еще один автоматический выключатель, добавить его в щит и подключить каждый кабель на свой автомат. Это будет ЛУЧШЕ и НАДЕЖНЕЙ. Но если вдруг …, вдруг … такой возможности нет, тогда используем способы указанные в данной статье.

3) Подключаемая нагрузка превышает мощность автомата

Бывает так, что на один автомат вешаются несколько приборов, потребляемая мощность которых превышает его номинальный ток, из-за чего последний постоянно выбивает сразу при одновременном включении электроприборов.

Расскажу ситуацию, в которой сам принимал непосредственное участие. Однажды меня пригласили отремонтировать проводку (по крайней мере, именно так они сформулировали просьбу по телефону). В итоге я столкнулся со следующим:

1. Небольшой спортзал с двумя бойлерами
2. Автомат на 16 ампер
3. К каждому бойлеру идет отдельная кабельная линия с отдельной розеткой
4. Оба провода подключены к одной клемме автоматического выключателя.

При включении обоих бойлеров одновременно автомат выбивало сразу. Теперь смотрим мощность каждого бойлера. Она оказалась одинаковой: 3.5 кВт у каждого. Тип кабеля к каждому бойлеру – трехжильный кабель ВВГ-нГ-Ls, сечением – 2.5 мм². Теперь считаем:

— Токовая нагрузка для одного бойлера: 3.5 КВт × 1000 = 3500/220 вольт = 15.9 Ампер.
— Оба автомата в целом потребляют 31.8 Ампер.

Как видите, нагрузка обоих бойлеров превышала номинал 16-ти Амперного автоматического выключателя в два раза. При этом используемый кабель допускает нагрузку до 27 А. Соответственно, провод к бойлеру идет нормальный, его оставляем. Теперь убираем автомат на 16 А, и устанавливаем два по 20 А.

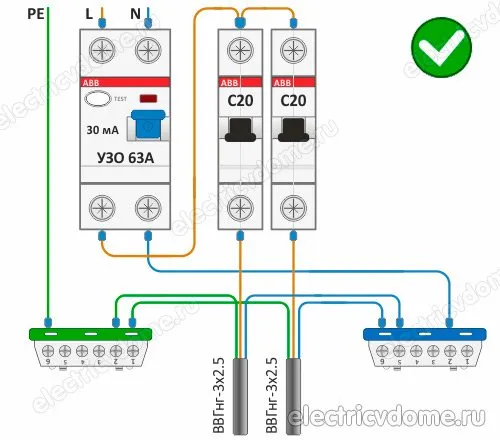

Каждый бойлер подключаем к отдельному автомату. Можно было бы взять и два автомата по 16 А, но тогда номинал автомата будет на одну десятую выше нагрузки бойлера (16-15.9=0.1). В таком случае ВОЗМОЖНЫ постоянные срабатывания тепловой защитой.

Так как наш кабель позволяет подключить 20-амперный автомат, поэтому смело цепляем оба автомата на 20 А и к каждому отдельно подключаем бойлер. Все, проблема решена.

Важно! Перед тем, как установить автомат большего номинала, обязательно проверьте, чтобы номинальный ток кабеля ему соответствовал. Если номинал автомата будет намного больше, чем максимальная нагрузка на кабель, то кабель может повредиться при очередном перегрузе, а автомат на этот перегруз даже не среагирует.

Важно! При подключении бойлеров рекомендуется сразу устанавливать УЗО (устройство защитного отключения). При наличии УЗО вас не ударит током, даже если вы засунете пальцы в розетку (но не экспериментируйте ни в коем случае!). Это устройство мгновенно срабатывает при утечке тока, поэтому человек не успевает ощутить заметный удар электрическим током.

Вывод

Подведем итоги. При необходимости, можно подключить два провода в один автомат. Для этого соблюдаем несколько условий:

1. Провода должны быть одинакового сечения
2. Для многожильных проводов должны использоваться НШВИ-наконечники
3. Номинал автомата должен соответствовать проводу (если провод имеет максимальную нагрузку в 16 ампер, то номинал автомата не должен превышать это значение).
4. Суммарная потребляемая нагрузка не должна превышать номинал автоматического выключателя.

Соблюдение этих нехитрых правил поможет вам правильно ответить на вопрос – можно ли подключить два провода в один автомат.

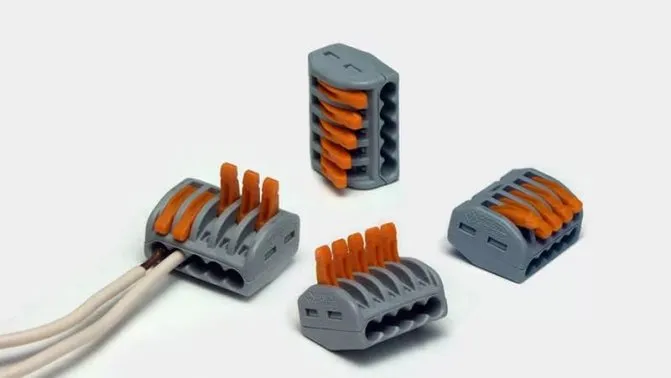

Зажимы Wago

Этот вид подключения покорил рынок удобством и простотой применения. Ими соединяются всевозможные проводники. Зажимы выпускаются на различное число соединений.

Недостатком является то, что в конструкции имеется пружина, которая может со временем ослабнуть, что может привести к аварии и возгоранию. Поэтому следует приобретать только оригинальные, фирменные изделия.

Источник

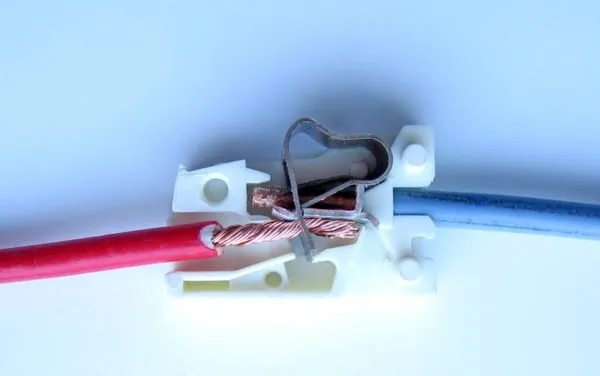

Пружинные зажимы для соединения проводов

Один из наиболее спорных способов соединения проводов — при помощи пружинных зажимов. Они есть нескольких типов, но самые распространенные два — клеммники wago (ваго) и колпачки СИЗ. Внешне и по способу монтажа они сильно отличаются, но в основе обоих конструкций лежит пружина, которая создает прочный контакт с проводом.

По поводу этой пружины и идут споры. Противники использвоания wago говорят о том, что пружина со временем ослабнет, контакт станет хуже, соединение начнет все больше греться, что, опять таки, приводит к еще более быстрому снижению степени упругости пружины. Через какое-то время может температура подняться настолько, что корпус (пластиковый) расплавится, ну а что может произойти дальше — известно.

Пружинные зажимы для электропроводки — популярные соединение проводов

В защиту использования пружинных зажимов для соединения проводов можно сказать, что если они использованы в соответствии с рекомендациями производителей, проблемы встречаются очень и очень редко. Хотя есть немало подделок и wago, и СИЗов а также предостаточное количество фоток их в расплавленном виде. Но, в то же время, многие их используют, и, при нормальных режимах работы, работают они годами без нареканий.

Подключение выключателя с двумя клавишами

Подключение выключателя с двумя клавишами в распределительной коробке – более сложное, чем при одноклавишном выключателе.

Схема характерна тем, что к устройству на 2-е группы ламп нужно прокладывать кабель с тремя жилами (если нет заземления). Один проводник подсоединяется на общий контакт, а другие два – на выход к клавишам. Нужно запомнить, какой проводник (по цвету) был подключен к общему контакту. Фаза, которая приходит, соединяется с общим проводом выключателя. Нейтральные провода от входа, а также с двух лампочек скручиваются – три проводника вместе. Остается фазный провод от ламп и два – от выключателя. Их соединяют попарно – один проводник от выключателя к фазе одной лампочки, а второй выход к оставшейся лампе.

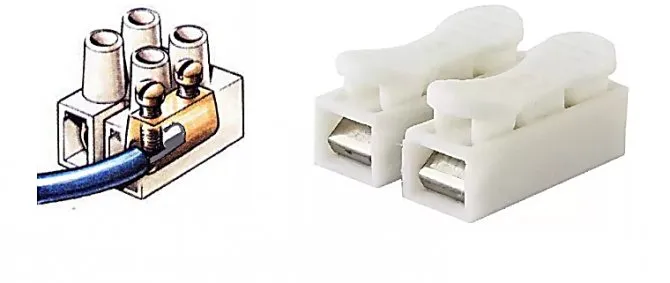

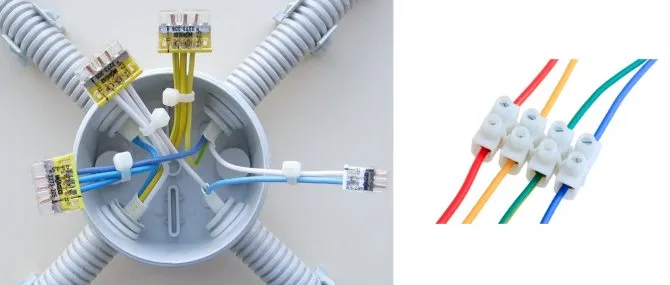

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения. И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы.

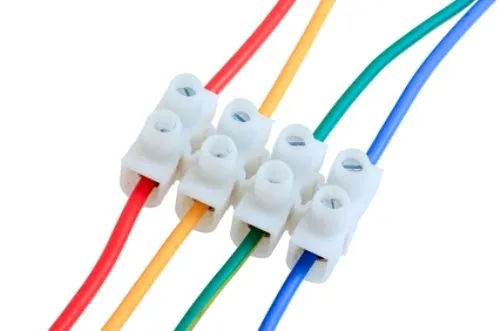

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками. Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике.

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Как использовать клеммные колодки показано в этом видео:

Клеммы на пластиковых колодках

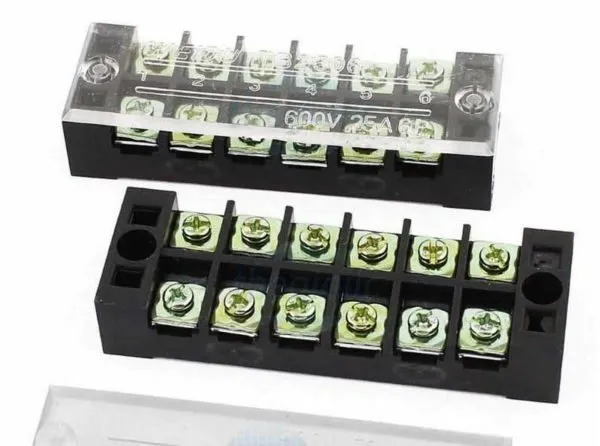

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы .

О преимуществах и недостатках рассказано в этом видео:

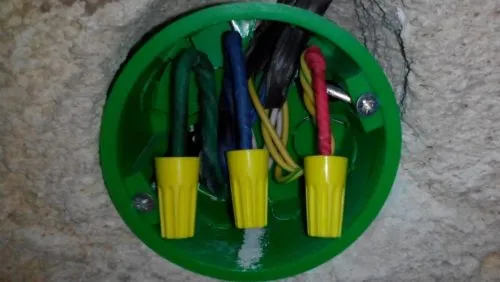

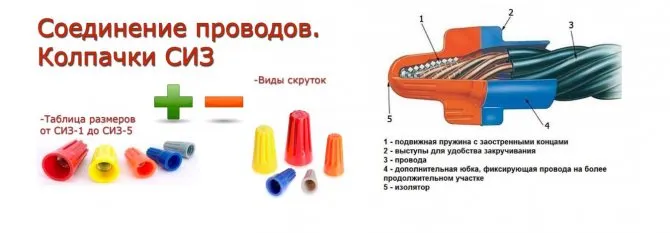

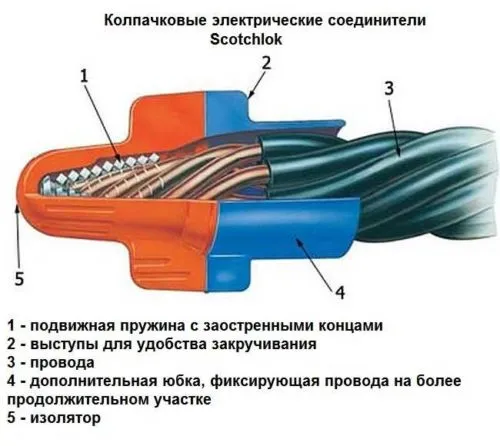

Колпачки СИЗ – соединительные изолирующие зажимы

Теперь разберем подробно пружинные колпачки СИЗ. Эти зажимы не снискали такую большую популярность у электриков и простого народа и этому есть причины.

Данное приспособление не будет являться колодкой, однако в зависимости от модели может соединить до 8 проводников в одном корпусе.

Внешний материал – это пластикат, который обладает рядом особенностей:

Не поддерживает горения даже при воздействии открытого огня;
Имеет высокую температуру плавления;
Выдерживает напряжение от 300 до 600 В, что говорит о высоких изоляционных свойствах;
Обладает высокой механической прочностью и надежно защищает соединение от любых повреждений.

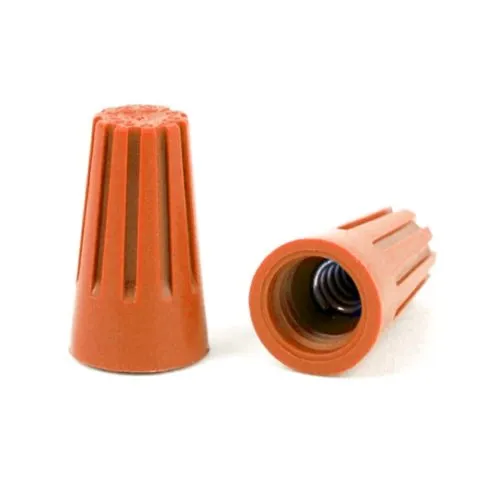

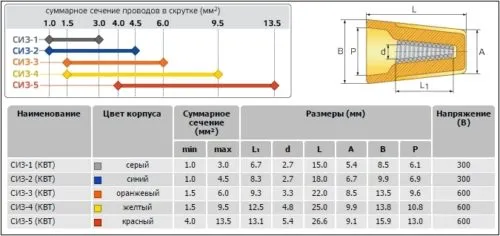

Колпачок имеет конусовидную форму. Снаружи нанесено рифление или выполнены две лопасти для удобства использования.

Внутри установлена обжимная пружина, имеющая такую же форму. Как было написано выше, ее края заточены особым образом, что позволяет надежно фиксировать жилы разных размеров.

Если сравнивать СИЗ с клеммами Ваго, то у них будет пара явных недостатков:

Невозможность одновременного подключения проводов из алюминия и меди.
Усложненный монтаж, требующий специальной обработки проводов – необходимо качественно счистить изоляцию, ни на миллиметр не выступая оголенной частью провода за корпус колпачка.
Требуется точный подбор модели колпачка под сечение провода, так как наилучший контакт будет в самом узком месте, и если провода слишком тонкие, в точке соединения будет увеличенное сопротивление, как при скрутке проводов.
Требуется прилагать достаточное усилие, чтобы обеспечить качественный контакт между проводниками.
Жилы должны быть строго одного диаметра.
Для многожильных проводов это решение не будет лучшим, так как возможно частичное повреждение тонких жил.

Провода оголяются от изоляции на длину, соответствующую длине рифления на колпачке;
Их концы соединяются параллельно, без предварительного скручивания.
Сверху одевается колпачок и производится его вращение с усилием по часовой стрелке.
При соединении от трех проводов, делается предварительная скрутка, после чего откусывается ее кончик.

Всего существует пять типов клемм СИЗ, разницу между которыми можно увидеть на следующем изображении.

Интересно знать! СИЗ 5 можно использовать для соединения 8 жил сечением 2,5 мм2.

В таблице также представлена цветовая маркировка моделей. Основная масса производителей придерживается ее, но единого стандарта не существует, так что могут быть и отличия, поэтому будьте внимательны при покупке.

Обращайте внимание и на маркировку изделия (СИЗ 1 1,0-3,0 и похожие). Она поможет точно подобрать изделие под сечение вашего провода.

Первая цифра маркировки говорит от типе корпуса, остальные – допустимый диапазон сечений.

Скрутка проводов

Это соединение входит в самые наиболее употребляемые и признанные ошибочными виды соединений электрических проводов.

Недостаток скрутки: появление зазора из-за перепадов температур, появляющихся во время линейного увеличения металла проводников в результате протекания тока нагрузки большой величины. В результате этого происходит окисление жил, и наблюдается ослабление контакта. Тоже касается и соединения медного и алюминиевого проводов.

Скрутка, согласно последним требованиям ПУЭ, для монтажа запрещается, но рекомендуется к использованию для низкоточных линий для конкретного соединения медных проводов или только алюминиевых.

Существует несколько рекомендаций для выполнения скрутки.

В первую очередь недопустимо соединение медного и алюминиевого провода, в этом случае медный проводник должен быть облужен припоем, в том случае если соединяется многожильный и одножильный провода, многожильный проводник также подвергается лужению.

В том случае если необходимо соединить два одножильных провода в случае облома провода, проводник разделяется на две жилы. Жилы разрезается и режутся на расстоянии друг от друга, для того чтобы места крутки не контактировали друг с другом, достаточно 2 – 5 витков, которые желательно пропаять. Изолировать скрутку можно при помощи кембрика, или даже без изоляции отдельных проводников, вообще, достаточно закрепить по длине скрутки полоски изоляции. После этого скрутка изолируется споем изоляции или термоусадкой количество витков изоляции согласно требованиям ПУЭ не менее 3.

Что такое ПУЭ

Пуэ – это сборник нормативной документации устройства и монтажа электрических цепей, по сути – это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно пуэ жилы должены иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод ВВГНГ – одножильный медный провод, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий. лучше всего приобрести провода с известную марку производителя, обязательно должны иметь сертификат. Не нужно брать провод без маркировки, проводка в доме – это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный провод при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный провод ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее.

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм 9 А. электротока, то есть кабель сечением 1мм может выдержать нагрузку чайника или утюга мощностью 2 кВт. Исходя из этих рекомендаций для проводки в доме должны применяться не менее:

освещения жила в 1,5мм кв., что соответствует 10 – 12А.;
розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
кухонные электродуховки, провод для которых должен выдержит 25А. – это сечение 4мм. кв;
жила четырехконфорочная электроплита должна выдерживать 32А. – сечением 6 мм 2 . Правильный выбор соединения эл проводов в распределительной коробке зависит от сечения провода.

Внимание! нельзя использовать провода различных производителей, так – как они имеют разное удельное (омическое) сопротивление на 1 погонный метр.

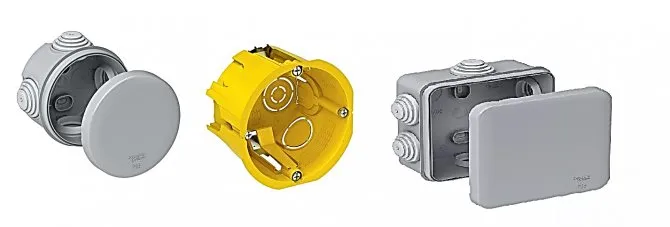

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние или наружные по способу крепления. Согласно требованиям ПУЭ провода должны проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Методы соединения жил кабелей в распределительной коробке

Методы соединения между собой жил силовых кабелей в распределительный полости зависит от конкретной ситуации в которой учитывается:

Металл, из которого изготовлены жилы;
Внешняя среда эксплуатации;
Количество соединяемых жил;
Сечение соединяемых жил;

Например, соединение скруткой, пайкой, сваркой только жилы из одноимённого металла (все методы ПУЭ запрещены) для соединения провода из различных материалов (медь, алюминий, сталь, композит) используется клеммные зажимы.

Также соединение может осуществляться следующим способом: клеммными колодками с болтовым или пружинным зажимом, зажимами Wago; зажимами СИЗ (самоизолирующими); опрессовка гильзами, болтовыми соединениями или зажимом типа “Орех”.

Клеммная колодка

представляет собой винтовые зажимы, установленные на одной пластине для каждого отдельно взятого кабеля, которые смонтированы в пластмассовых корпусах. Каких зажимов может быть два, или больше. Зачищенная жила кабеля вставляется в отверстие с торца корпуса и зажимаются винтами. Клеммники для соединения проводов в распределительной коробке позволяют соединять различные диаметры и материалы кабелей. Однако, у него присутствует недостаток: примерно один раз в год необходим профилактический осмотр и подтяжка винтов зажимов. Так – как ток, проходящей через контакт и нагревает и резьбовой зажим постепенно ослабевает. Такими колодками можно пользоваться при соединении слаботочной сети, например, монтажа освещения или подсветки.

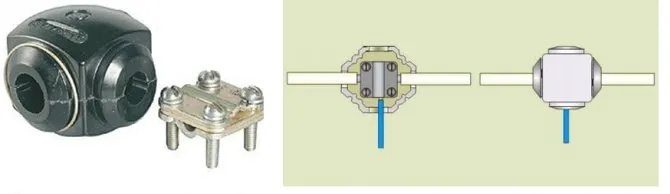

Соединение типа «Орех»

Такой тип коммутации представляет собой стальную пластину с винтовым креплением по краям. Принцип работы – обыкновенный резьбовой зажим оголенной жилы силового кабеля с возможностью ответвления более меньшим сечения. Стальной зажим помещается в круглый карболовый (термореактивная резина) корпус. Конструкция довольно надежная и проверена многими годами эксплуатации. Требует постоянной профилактики не менее 1 раза в год.

Одно из самых распространенных недостатков резьбовых соединений – ослабление контакта в клеммах для соединения проводов в распределительной коробке исключают зажимы с подпружиненным контактами или рычажного приспособления. Одна из самых известных и популярных устройств эксцентриковый зажим Wago. Устройство Wago выполнен таким образом, что зажим выполняется рычагом со смещением оси. При повороте рычага вовнутрь эксцентрик надежно зажимает конец провода. Эксцентриковые зажимы очень просты в применении и надёжны в эксплуатации. Кроме того, надежно соединяют концы силового кабеля из различного материала и небольшой разницы в диаметре.

Более подробно о видах клеммных зажимов можно узнать из видеоматериала:

Также весьма популярны пружинные зажимы

принцип работы такого приспособления понятен из рисунка при нажатии на клавишу рычаг отжимает контакт с клеммой образуя полость, в которую вставляется конец защищенной жилы. В отличии от контактов которые зажимаются винтами пружинные зажимают концы быстро и надежно и их ненужно закручивать отверткой из неудобного положения. В подобных устройствах очень важно соблюдать согласно требований пуэ соединение проводов в распределительной коробке и максимальную токовую нагрузку, на который рассчитан контакт (значение написано на корпусе). Завышение предельно допустимого тока в контакте вызовет его нагрев, который изменит свойства стали пружины, которая может ослабнуть со всеми вытекающими негативными последствиями.

Само-изолирующие колпачками (СИЗ)

Еще одним из простых и быстрых способов стыковки является само-изолирующие колпачки, или (СИЗ). Это устройство выпускается пять типоразмеров сечением 1,4 мм. до 5, 6мм. Пользоваться ими просто: достаточно предварительно скрутить соединяемые жилы, затем подбирается колпачок соответствующего диаметра и вкручивается на подготовленную скрутку. Имеющаяся внутри колпачка конусная пружина дополнительно скручивают жилы и сжимает их между собой. Достоинства такого места соединения быстрота, но доверять основную сеть такому приспособлению не стоит. При правильном соединение проводов в распределительной коробке лучше всего воспользоваться более надежным способом.

Стык гильзой

несмотря на кажущуюся простоту метода, производство подобной операции довольно сложная, чтобы скрутка правильная работала должно быть выдержано несколько условий: равномерная и плотный шаг скрутки; прикрепление должно быть не менее 5 витков; на скрутку должен наложен бандаж из тонкой медной проволоки либо на саму скрутку непосредственно, либо на изоленту сверху для увеличения жесткости узла.

Лучше всего скрутки применять для монтажа временной электросети.

Внимание! использование в скрутки в деревянных или влажных помещениях запрещено. Запрещена коммутация проводов разного сечения и материала в распределительной коробке методом скрутки.

Изоляция стыка может быть кембриком, термоусаживающей трубкой или изолентой.

Пайка

Сварка считается самым надежным соединение медных проводов в распределительной коробке. С развитием электронной техники промышленность стала выпускать малогабаритные сварочные трансформаторы с регулируемым током на электроде – инверторы. При небольших габаритах инвертора произвести сварку концов медных концов не представляет сложности, причем не имеет значения производится сварка многожильных или одножильных силовых кабелей. Режимы: достаточно 20-30 Вольт напряжения и 70А. токовой нагрузки. При сварке образуется расплав металла после чего обеспечивается надежное контакт между кабелями. Кроме надежности метод имеет еще одно преимущество: при подготовке к сварке достаточно снять только поверхностный слой изоляции без дальнейшей обработки. Для более надежного усвоения материала, изложенного в статье предлагаем посмотреть материал по соединению проводов в распределительной коробке видео

Аппарат для сварки скруток семейства ТС-700

Комплектация: 1. сумка, лямку которой можно перекидывать через плечо; 2. защитные очки со стеклами типа “Хамелеон», которые мгновенно реагируют на количество света в зависимости от яркости освещения, при работе нет необходимости постоянно снимать очки; 3. два силовых кабеля длиной 1,4 м. для держателя и электрода и держателя скрутки; 4. сетевой кабель 3 м.; 5.также в комплекте 10 электродов, что хватит на 10.000 раз сварки;

Ориентировочная стоимость аппарата в полной комплектации всего 7300 руб.

Как соединить электрические провода наконечниками

Ещё один способ — это использование наконечников. Наконечник похож на кусочек трубки, разрезанной и развёрнутой в плоскость с одной стороны. В плоской части просверлено отверстие для болта. Наконечники позволяют соединять кабеля любого диаметра в любом сочетании. При необходимости соединить медный кабель с алюминиевым используют специальные наконечники, у которых одна часть медная, а другая алюминиевая. Также возможен вариант, при котором между наконечниками прокладывается шайба, латунная или медная лужёная.

Наконечник напрессовывается на кабель с помощью опрессователя, аналогично тому, как соединяются провода с помощью опрессовки.

Советы от бывалых монтажников

Существует множество спорных вопросов как в способах соединений, так и в применении отдельных монтажных изделий. Но ряд правил касается абсолютно всех мастеров, которые занимаются электромонтажом.

Например, строго запрещено соединение скруткой алюминиевых проводников с медными. Процесс быстрого окисления приводит к разрушению коммутации и возникновению опасной точки, которая в любое время может заискрить или вспыхнуть.

При использовании изоленты накладывайте витки внахлест. Одного слоя недостаточно, лучше пройтись вдоль соединения 2-3 раза, обязательно сделав последний виток на изоляции

Одиночные проводники в винтовых зажимах держатся слабо. Поэтому рекомендуется зачищенный конец сгибать вдвое или делать из него произвольную петельку.

По окончании работ обязательно проверьте надежность соединений – слегка подергайте за провода. Бывает так, что коммутация произведена неудачно, и жила просто выскальзывает из клеммника.

Если позволяет объем распредкоробки, к примеру, щиты вмещают много проводов и устройств, то оставляйте кабель с запасом. Иногда требуется переключение и лишняя длина пригодится, если соединения неразъемные или подгоревшие.

Один из вариантов подключения проводов в люстре

Если Вам нужно подключать люстру, то одним из вариантов соединения проводов, выходящих из потолка с проводами, идущими от люстры, будет использование колодок, в которых фиксация соединения проводов происходит за счет винтов:

Для люстры вариант использования клемм типа wago, особенно если идущие из потолка провода короткие, будет не очень хорошим, поскольку, как уже было сказано, в этом случае провода уже не вынуть (например, понадобится поменять люстру или ее помыть) и придется их отрезать. В случае же клемм с винтовым соединением достаточно будет просто открутить крепящие винты и освободить провода.

Бытовой ремонт №1

Выберите надежных мастеров без посредников и сэкономьте до 40%!

Заполните заявку
Получите предложения с ценами от мастеров
Выберите исполнителей по цене и отзывам

Разместите задание и узнайте цены

При частном строительстве рано или поздно возникает необходимость в монтаже электросетей. Некоторые люди обращаются за помощью к специалистам, другие хотят сделать это самостоятельно. Сам процесс не представляет большой сложности, если есть определенные навыки и знания норм безопасности, но это касается в основном соединения проводов одного сечения.

Но довольно часто возникают ситуации, когда необходимо надежно соединить три и больше проводов между собой, причем все они имеют разное сечение. В связи с этим вопрос о том, как правильно и безопасно соединить провода различного сечения, в настоящее время является одним из самых актуальных при монтаже электросетей.

Болтовое соединение

Это соединение собирается из болта любого диаметра, подходящей гайки и одной, а лучше — трех, шайб. Собирается быстро и просто, служит довольно долго и надежно.

Болтовое соединение проводов

Сначала проводники зачищаются от изоляции, при необходимости снимается верхний окисленный слой. Далее из зачищенной части формируется петля, внутренний диаметр которой равен диаметру болта. Чтобы было проще — можно провод обернуть вокруг болта и закрутить (средний вариант на правом рисунке). После все это собирается в таком порядке:

Использование медных наконечников для контакта соединений

Также очень простым способом создания надежного соединения является применение медных наконечников. Их рекомендуют использовать для контакта проводов большого диаметра. Перед тем, как приступить к процедуре, необходимо подготовить не только сами наконечники, но и специальное оборудование – обжимные клещи или гидравлический пресс.

При всех очевидных достоинствах такой вид соединения имеет один (но существенный) недостаток – достаточно солидные размеры, из-за которых полученная конструкция может поместиться не в каждую распределительную коробку. Тем не менее, специалисты активно используют этот метод.

Процесс создания контакта проходит следующим образом:

провода разного сечения тщательно выпрямляются;
жилы каждого из них зачищаются примерно на два-три сантиметра;
на каждую зачищенную жилу надевается наконечник и зажимается с помощью гидравлического пресса или обжимных клещей;
далее надеваются болты, а провода соединяются гайкой.

После того, как вся работа будет сделана, нужно тщательно изолировать место соединения, чтобы в процессе эксплуатации не возникало опасных ситуаций.

Соединение трех проводов разного сечения с помощью винтовых зажимов

Три провода разной толщины можно надежно соединить между собой с использованием специальных винтовых зажимов ЗВИ. Зажимы имеют очень удобную конструкцию и позволяют создавать контакт между кабелями, которые имеют различные сечения. Прочность соединения достигается за счет применения отдельных винтов для каждого зажима.

Выбирать зажимы ЗВИ нужно с учетом сечения проводов, которые будут соединяться, а также их токовой нагрузки. Для надежного контакта рекомендуется соединять три провода соседних сечений. Условно обозначим сечение подключаемых проводников как СПП, а допустимый длительный ток — как ДДТ. Ниже приведены параметры зажимов и проводов:

ЗВИ-3 – СПП 1 — 2,5; ДДТ – 3;
ЗВИ-5 — СПП 1,5 – 4; ДДТ – 5;
ЗВИ-10 – СПП 2,5 – 6; ДДТ — 10;
ЗВИ-15 – СПП 4 – 10; ДДТ — 15;
ЗВИ-20 – СПП 4 – 10; ДДТ — 20;
ЗВИ-30 — СПП 6 – 16; ДДТ — 30;
ЗВИ-60 – СПП 6 – 16; ДДТ — 60;
ЗВИ-80 — СПП 10 – 25; ДДТ — 80;
ЗВИ-100 — СПП 10 – 25; ДДТ — 100;
ЗВИ-150 — СПП 16 – 35; ДДТ — 150.

При правильном выборе винтового зажима можно создать действительно надежное соединение, которое будет обеспечивать бесперебойную работу электросети.

Это интересно: Подключение электрокотла к дизельному генератору на 380В: разбираем вместе

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений. Напряжение подключаемых приборов должно быть до 380 Вольт.

Сечение выбирается в зависимости от нагрузки:

для тока в 6 А используется ПВС с сечением 0,75 мм.;
для 10 Ампер – сечение составляет 1 мм.;
для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Как соединить 3 провода

Довольно часто возникает ситуация, когда требуется соединить не два, а три провода, например, при подаче энергии от одной фазы сразу к двум потребителям, и в таких случаях, наиболее удобным способом соединения является именно механический зажим.

В зависимости от того, насколько велика будет нагрузка, необходимо подобрать и соответствующую модель используемого зажима. Наиболее простой вариант – металлическая гильза, в которую с двух сторон вводятся провода, с одной стороны подающий, а с другой, предварительно скрученные между собой, питающиеся.

Если один из проводов имеет большее сечение, то именно его заводят в гильзу без скручивания. После того, как провода заведены, соединение фиксируется прижимными винтами.

Если провода небольшого сечения то используется и обычная скрутка всех трех, для плотности соединения используют пассатижи. Место скрутки можно закрыть пластиковым нарезным колпачком.

Как соединять провода опрессовкой

Ещё один способ соединения проводов — это опрессование. Это способ, при котором на соединяемые провода или кабели одевается медная или алюминиевая гильза, после чего опрессовывается специальным опрессователем. Для тонких гильз используют ручной опрессователь, а для толстых гидравлический. Этим способом можно даже соединять медные и алюминиевые провода, что недопустимо при болтовом соединении.

Для соединения этим способом кабель зачищают на длину больше, чем длина гильзы, чтобы после одевания гильзы проволока выглядывала на 10–15 мм. Если опрессовыванием соединяются тонкие проводники, то предварительно можно сделать скрутку. Если кабеля большого сечения, то, наоборот, на зачищенных участках необходимо проволоку выровнять, сложить все кабеля вместе и придать им круглую форму. В зависимости от местных условий кабеля можно сложить концами в одну сторону или встречно. На надежность соединения это не влияет.

На подготовленные кабеля плотно одевается гильза или, при встречной укладке, провода вставляются в гильзу с двух сторон. Если в гильзе остаётся свободное место, то его заполняют кусочками медной или алюминиевой проволоки. А если кабеля не помещаются в гильзе, то несколько проволочек (5–7 %) можно откусить бокорезами. При отсутствии гильзы нужного размера можно взять наконечник для кабеля, отпилив от него плоскую часть.

Гильза опрессовывается 2–3 раза по длине. Места опрессовки не должны находится на краях гильзы. От них необходимо отступить 7–10 мм, чтобы при опрессовке не раздавить проволоку.

Достоинством этого способа является то, что он позволяет соединять провода разного сечения и из разных материалов, что затруднительно при других способах соединения.

Соединение жил проводов и кабелей с помощью муфт

Если соединяемый кабель находится в земле, воде или под дождём, то обычные методы изолирования соединения не подходят. Даже если нанести на кабель слой силиконового герметика и обжать термоусадочной трубкой, это не даст гарантии герметичности. Поэтому необходимо использование специальных муфт.

Муфты есть в пластмассовом и металлическом корпусе, заливные и термоусаживаемые, высоковольтные и низковольтные, обычные и малогабаритные. Выбор муфты зависит от конкретных условий эксплуатации и наличия или отсутствия механических нагрузок.

Соединение проводов и кабелей, это один из самых важных моментов при электромонтаже. Поэтому все способы соединения электрических проводов должны обеспечивать хороший контакт. Плохой контакт или плохая изоляция может привести к короткому замыканию и пожару.

Монтажные зажимы для проводов

Переходим ко второму типу зажимов, которые необходимы при монтаже электрический сетей. Если рассмотренные ранее варианты используются для коммутации проводников, то все, что будет представлено в этой главе, применяется для фиксации проводов.

Все зажимы, которые используются для закрепления тросов и проводов подразделяют на поддерживающие (их подвешивают на промежуточных опорах) и натяжные, которые удерживаются на опорах анкерного типа.

Разделение зажимов производится и по прочности:

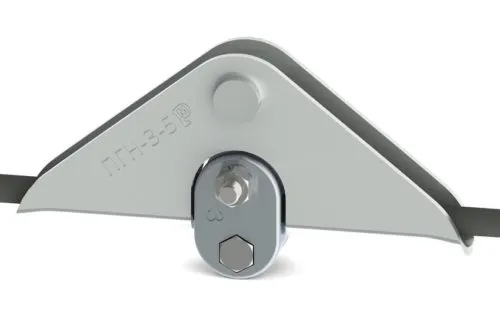

Глухие – прочность заделки этих приспособлений варьируется от 30 до 90% прочности алюминиевых проводов или 10-15% стальных тросов. При обрыве на одном из пролетов провод не выскакивает из зажима, а натяжение от него передается на опору. Этот тип является самым распространенным при монтаже воздушных линий электропередач.
Выпадающие или выпускающие – выбрасывают лодочку с проводом при отклонении гирлянды поддержки на угол около 40 градусов, что обеспечивает отсутствие дополнительного давления на опору и уменьшение ее массы. Сегодня не применяются из-за частых случаев самопроизвольного выбрасывания.
Многороликовые – по сути, это не совсем зажим, так как провод внутри них перекатывается по роликам, в зависимости от силы натяжения в соседних пролетах.
Прессуемые зажимы натяжного типа – Представляет собой стальной анкер, в котором опрессовывается провод.

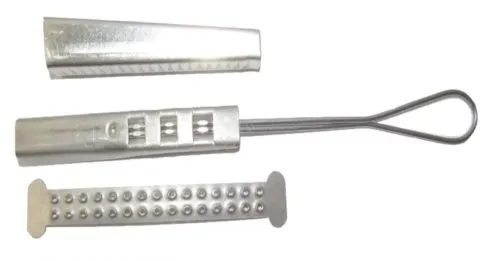

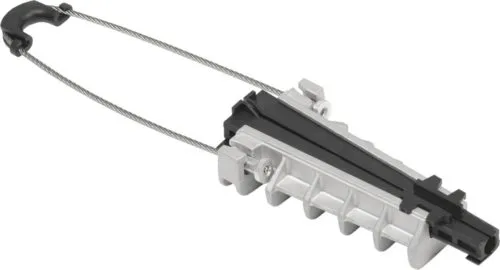

Клиновидный зажим – состоит из трех металлических деталей: основания, клина и прижимной пластины. При натяжении провода его удержание происходит за счет высокой силы трения. Детали расклиниваются друг в друге.

В частности, последний вариант зажима можно установить своими руками. Вариант, показанный на фото сверху, применяется для крепления низковольтных проводов и оптических кабелей связи.

Выводы

Таким образом, мы рассмотрели все существующие на сегодняшний день способы соединения проводов в распределительной коробке. Для того чтобы понять, какой метод будет лучше, нужно определиться с тем, в каких условиях будет эксплуатироваться проводка, какая нагрузка будет на нее возложена. Если детально просчитать все параметры работы электросети в доме или квартире, то все работы можно выполнить своими руками. Большинство соединительных элементов имеются в продаже специализированных магазинов или в гипермаркете на отделе «Электричество».

Кроме того, для выполнения некоторых видов соединения (например, сварки), нужно иметь под руками соответствующее оборудование, инструменты.

На основании вышесказанного рекомендуется обратиться к специалистам за помощью. Не экономьте средства на безопасности своей семьи, дома. Приступайте к самостоятельному выполнению электрических работ только в том случае, если имеются определенные знания в данной сфере и уверенность в собственных силах.

Источник

Сварка

Еще одним из способов улучшения скрутки является сварка. Опять же сварка – это лишь метод увеличения надежности скрутки.

Она неприменима для алюминиевых проводов, используется сварка только на медных кабелях большого сечения.

Надежность при сварке значительно выше, чем при пайке. Она является хорошим способом улучшить соединения в распределительной коробке, однако сварка все же не очень практична.

Сварка не используется на алюминиевой проводке, дополнительным недостатком является возможность ослабления скрутки, поскольку при сильном нагреве проводов, что будет обязательно при процессе сварки, возможно послабление самой скрутки из-за изменения физических свойств металла.

Отдельными способами соединения пайку и сварку считать нельзя, они лишь обеспечивают дополнительную надежность.

Также после использования паяльника или сварочного аппарата место соединения все равно придется изолировать.

Подготовка к подключению проводов

Любые электромонтажные работы следует выполнять со знанием дела. Важно помнить, что от правильности их проведения зависит безопасность и жизнь всех людей и животных, проживающих в доме, квартире или на даче. Оплошность недопустима — в лучшем случае хорошего контакта не будет. А это нерабочие электроточки.

В худшем случае кого-то из членов семьи, друзей или знакомых, заглянувших в гости, может ударить током от неправильно изолированного соединения. Или же произойдет возгорание проводки, что грозит пожаром.

Для качественного и правильного выполнения соединений электрических проводов нужны:

знание основных видов и принципов соединения;
наличие специальных инструментов для выполнения электромонтажных работ;
наличие всех расходных материалов, которые пригодятся при выполнении конкретного типа соединения;
предварительные тренировки на отдельных отрезках проводов.

Когда все необходимое имеется, следует тщательно подготовить будущее место работы. Для этого нужно обесточить все провода, с которыми предстоит иметь дело. Это очень важный шаг, который нельзя игнорировать!

Чтобы не получить удар тока, лучше лишний раз убедиться, что квартира или дом действительно обесточены. В таком случае удобно воспользоваться индикаторной отверткой — это недорогой инструмент, который можно приобрести даже в интернет магазине.

В ситуации, когда есть серьезные опасения в целесообразности проведения электромонтажных работ собственноручно, лучше обратиться к электрику. Причем следует приглашать лишь опытного мастера, имеющего не только опыт проведения подобных работ, но и специальное образование.

Услуги электрика будут особенно актуальны, если предстоит замена проводки во всей квартире/доме. Экономить на этом нельзя — в итоге можно заплатить двойную или тройную цену, или и вовсе поплатиться своим имуществом.

Самостоятельный монтаж электропроводки и создание контактов с помощью клемм

Универсальные зажимные клеммы появились на рынке сравнительно недавно, но практически сразу стали пользоваться серьезным спросом не только у специалистов, но и среди потенциальных клиентов, которые предпочитают все электромонтажные работы на дому проводить самостоятельно.

С помощью самозажимных клемм можно создавать прочные и надежные контакты между несколькими проводами (три и больше). Основным достоинством таких клеммников является их практически безграничная функциональность – с их помощью можно соединять провода, чьи размеры различаются значительно.

Конструкция клемм предусматривает наличие отверстий, в которые вводятся предварительно зачищенные жилы. К примеру, в одно отверстие можно ввести провод с сечением 1,5 мм, в другое – провод диаметром 4 мм, в третье – 2,5 мм и так далее. И после их соединения контакт будет достаточно прочным и надежным.

Существует еще несколько способов, как соединить три и больше проводов разного диаметра, но их используют довольно редко из-за сложности и длительности самого процесса. Если вы захотите воспользоваться одним из них – проконсультируйтесь предварительно со специалистом, который компетентен именно в этой области.

Сколько стоит заменить автоматы в щитке?

Цены на замену автомата в щитке

Вид работы	Единица измерения	Стоимость
Установка автомата в электрощитке (однополюсного)	шт.	300 руб.
Установка автомата в электрощитке (двухполюсного)	шт.	450 руб.
Установка автомата в электрощитке (трехполюсного)	шт.	500 руб.
Установка автомата в электрощитке (четырехполюсного)	шт.	600 руб.

Как соединить провода разного сечения в автомате?

Соединение проводов разного сечения в автоматическом выключателе должно быть выполнено правильно, чтобы избежать повреждения электрической системы. Вот некоторые рекомендации, которые могут помочь вам правильно выполнить это соединение:

Используйте соединительные зажимы, специально предназначенные для соединения проводов различного сечения. Обычно такие зажимы имеют отверстия разного размера для разных сечений проводов. Перед использованием следует убедиться, что зажимы соответствуют сечениям проводов, которые вы планируете подключить.
Убедитесь, что проводы правильно обнажены. Для этого нужно удалить изоляцию на нужной длине, чтобы провод мог быть надежно закреплен в зажиме. Обычно рекомендуется обнажать провода на 1-1,5 см.
При подключении проводов разного сечения важно помнить, что провод с большим сечением должен быть подключен к контакту с большим отверстием, а провод с меньшим сечением — к контакту с меньшим отверстием.
После того, как провода подключены, убедитесь, что соединение надежно зафиксировано в зажиме. Для этого можно проверить, не выходят ли провода из зажима при легком потягивании.
Наконец, перед включением электропитания убедитесь, что все соединения выполнены правильно и надежно, и что провода не касаются друг друга или корпуса автомата.

Важно соблюдать правильную последовательность и технику выполнения соединения проводов, чтобы гарантировать безопасность и правильную работу электрической системы. Если у вас возникнут сомнения, лучше обратиться к квалифицированному электрику для помощи.
