Шкаф для холодного копчения своими руками из дерева и металла: чертежи, схемы и размеры

Хотите научиться делать вкусную домашнюю копченую колбасу или рыбу? Постройте свой собственный коптильный шкаф для холодного копчения своими руками! В этой статье вы найдете чертежи, схемы с размерами и пошаговую инструкцию по созданию шкафа из дерева и металла.

Чтобы коптить продукты дома, понадобится специальное приспособление — коптильня. Её можно купить в полностью готовом к эксплуатации виде, но такое оборудование довольно дорогое, особенно для холодного способа обработки пищи дымом. Альтернативный вариант — сделать коптильный шкаф своими руками. Именно он и будет рассмотрен далее в этой статье.

Делаем деревянную коптильню самостоятельно

Из чего лучше сделать шкаф для копчения

Для коптильни домашнего производства подойдёт любая ёмкость из экологически чистых материалов без специфического запаха. Также эта ёмкость должна быть герметичной, иметь возможность боковой или верхней загрузки. В домашних условиях приспосабливают следующие предметы:

Железные трубы большого диаметра, бочки, бидоны. Труба есть не у каждого, а покупать дорого, поэтому оптимальное решение — коптильня из бочки на 100–200 литров. Чем больше объём, тем вместительнее получится коптилка и тем удобнее загружать и доставать продукты.
Из холодильника или газовой печки. Менее предпочтительный, чем бочка, вариант, так как приспособить это оборудование несколько сложнее. Холодильные корпуса часто применяют для изготовления компактных коптилен, корпус которых содержит все элементы: дымогенератор, коптильную камеру и сушилку.
Металлические шкафы (несгораемые сейфы для оружия, инструментов или хозяйственных принадлежностей).
Деревянная коптильня. Натуральное дерево — экологичный и доступный материал, из которого достаточно просто построить камеру для копчения. Он несколько уступает в практичности и долговечности металлу, но при правильной обработке эта разница сводится к минимуму. Для изготовления шкафа горячей обработки следует использовать только лиственные породы — хвойные могут дать привкус смолы.
Капитальное строение. Конструкция из кирпича или камня будет актуальна для тех, кто планирует заниматься копчением в промышленных масштабах или близких к ним по объёму. Важно помнить, что кирпич внутри камеры нельзя оставлять открытым. Со временем он напитает влагу (конденсат), которая в совокупности с продуктами горения даст неприятный затхлый запах.

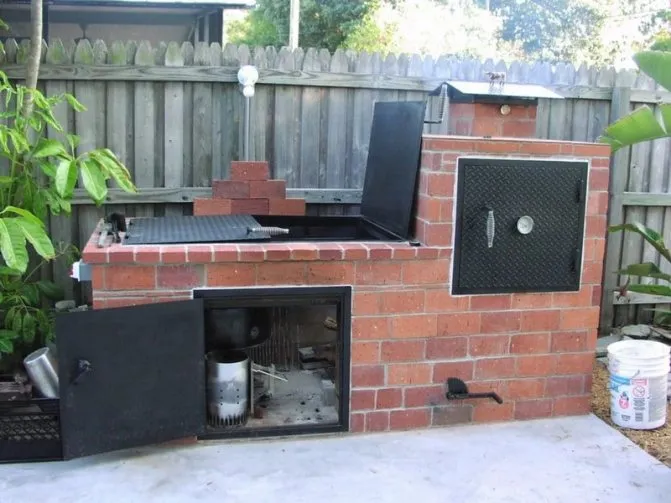

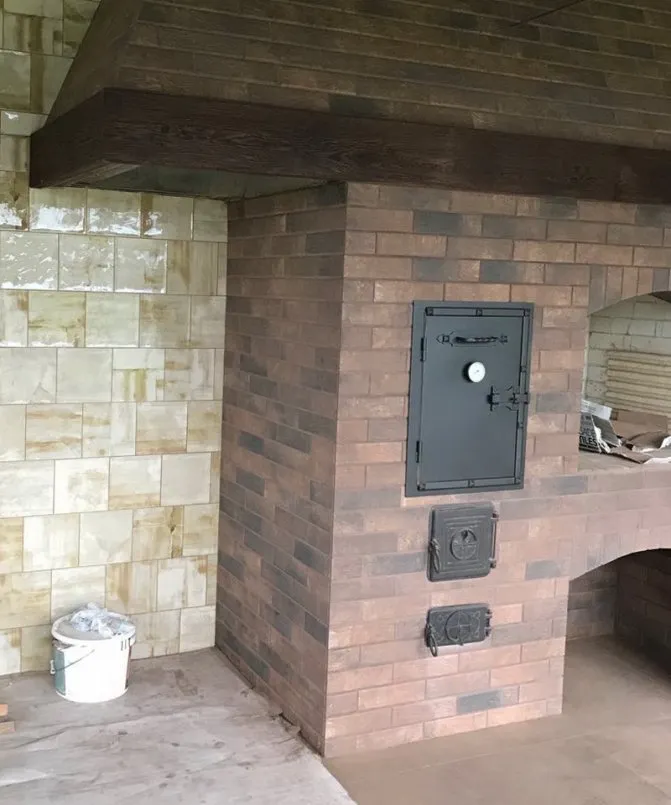

Из кирпича и камня

Такой вариант предпочтителен для тех, кто часто коптит пищу. Иначе на придомовой территории появится лишняя постройка — домашняя коптильня, которая будет простаивать без дела. Для днища камеры подойдет металлический лист либо крышка от бочки. Кладку делают из силикатного либо красного кирпича и песчано-глиняного состава.

Перед этим площадку под коптильный шкаф для холодного копчения пропалывают от травы, снимают верхний слой грунта и выравнивают поверхность. Для разметки строители пользуются шнурками и колышками. Коптилку холодного копчения возводят своими руками следующим образом:

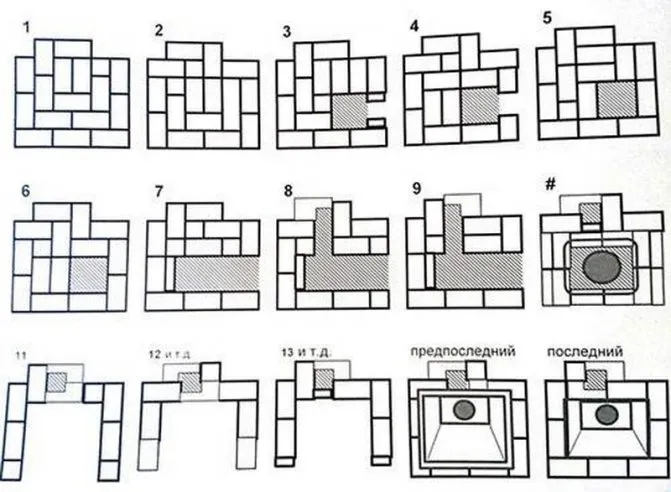

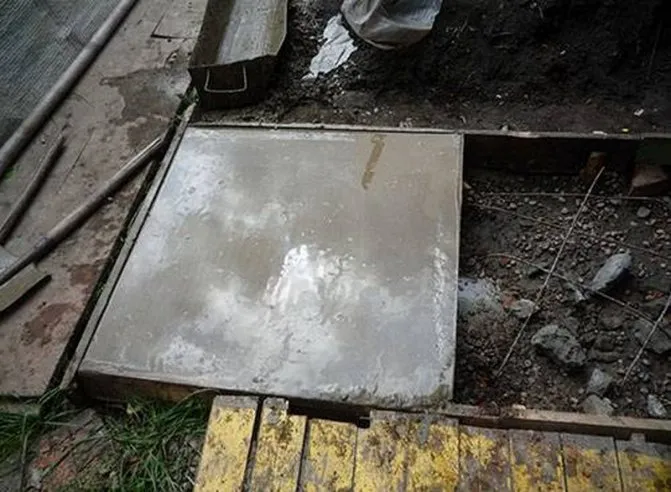

Фундамент. Для начала выкапывают яму глубиной 50 см, куда устанавливают опалубку. Вниз кладут слой бутовых камней так, чтобы между ними были промежутки. Затем вливают раствор из цемента и песка, засыпают щебенку. Для выравнивания поверхности применяют строительный уровень. Опалубку покрывают пленкой и оставляют на пару недель.

Цоколь. На подготовленном фундаменте мастер укладывает два гидроизоляционных слоя (для этого подойдет рубероид). После этого кладут кирпичи на сухую поверхность, при этом сверяют параметры с размерами, которые указаны на эскизе. Следующую партию выкладывают на цементный раствор.

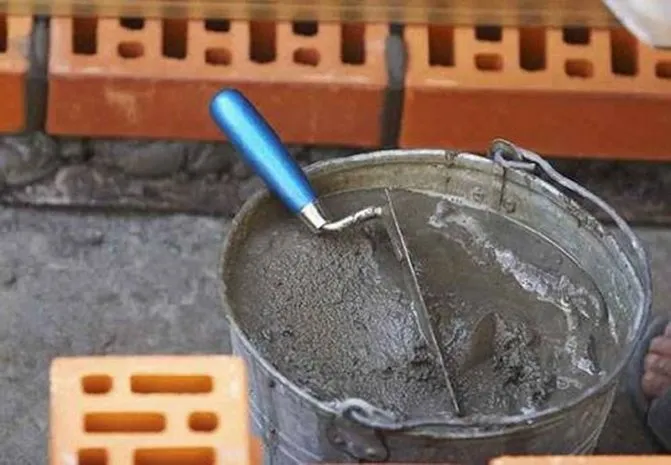

Стены. Для кладки применяют глиняно-песчаную смесь. Чтобы стенки были ровными, результат работы проверяют уровнем после того, как будут готовы каждые следующие два ряда. Кладку делают от угловой части к центру. После укладки двух рядов закрепляют арматуру, а над пятым – колосники. Чтобы печь была герметичной, швы полностью заливают смесью. Излишки внутри и снаружи убирают кельмой.

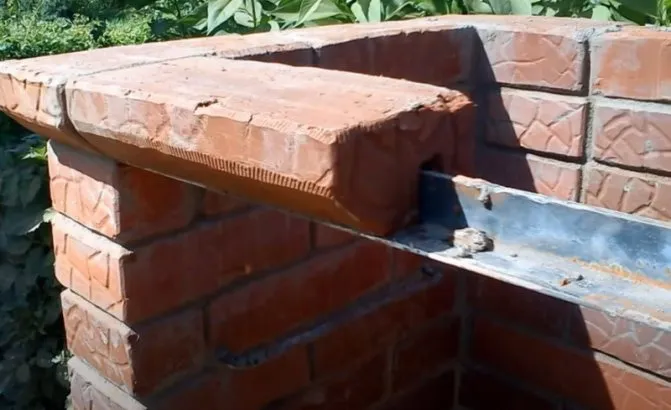

Дверцы, выступы и другие детали. В 8-м ряду вмуровывают уголки для перемычки над поддувалом и топкой, закрепляют металлические дверцы в проемах и обкладывают стенку с внутренней стороны огнеупорными кирпичами. В 10-м ряду мастер сам делает внутри выступы для ящика с опилками (для этого кирпич кладут поперек стены). Размеры дверцы должны соответствовать параметрам коробки, иначе дым будет выходить наружу. Кроме того, строители не советуют использовать прокладки из полимеров, так как из-за нагревания от них может исходить синтетический запах, который пропитает пищу.

Перемычка. В 20-м ряду устанавливают перемычку над проемом коптилки. Ее изготавливают 2-х стержней арматуры. Выше фиксируют несколько стержней на расстоянии 30 см. Они предназначены для подвешивания продуктов.

Дымоход. Перекрытие для камеры создают из кирпичей по уголкам. Чтобы установить дымоход, выкладывают опорную площадку, на которую он крепится, и промазывают стыки песчано-глиняной смесью.

Самодельная коптильня холодного копчения будет готова после того, как в верхней части дымохода будет установлен зонтик. Эта деталь защитит пищу от осадков и сора. В печи можно будет готовить блюда спустя несколько дней. Если дым будет выходить через зазоры, их понадобится замазать цементом.

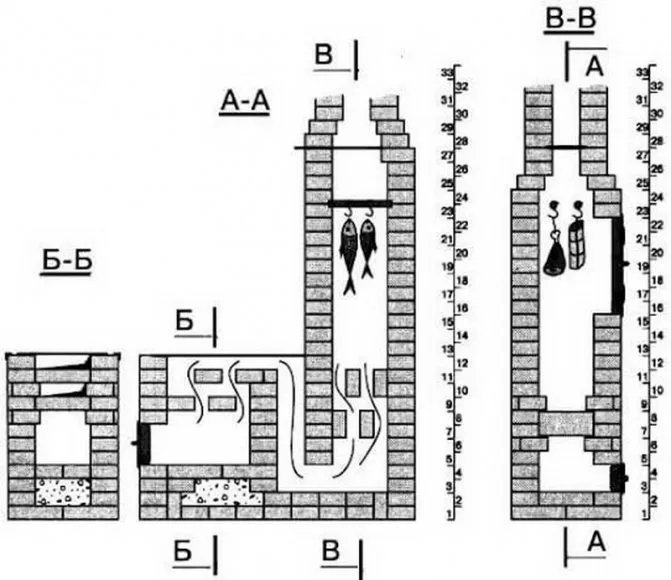

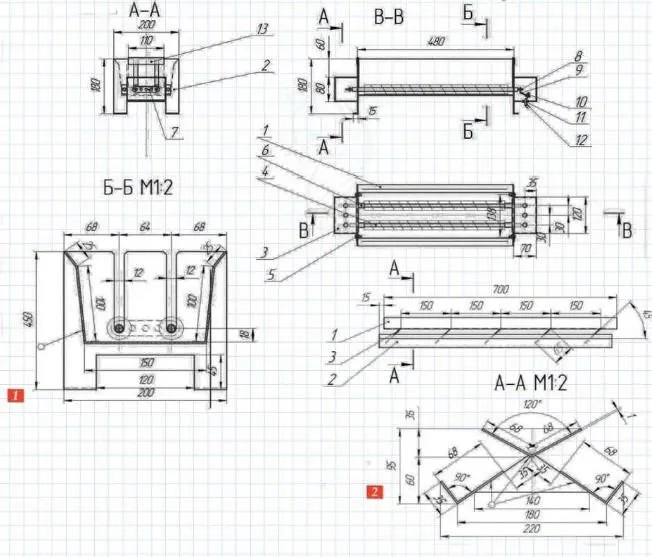

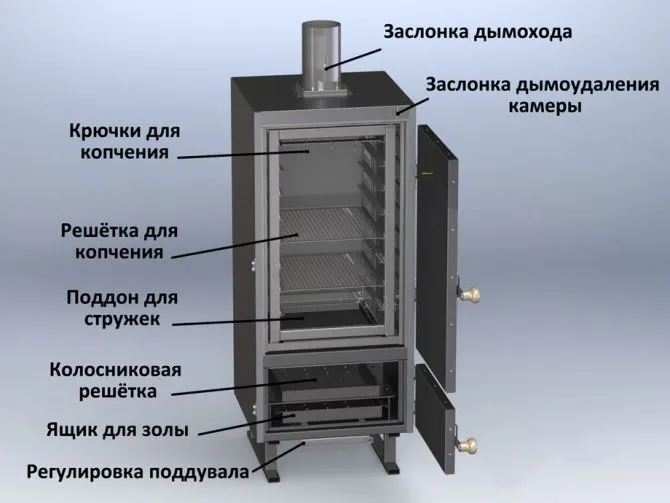

Чертежи и схемы для шкафа

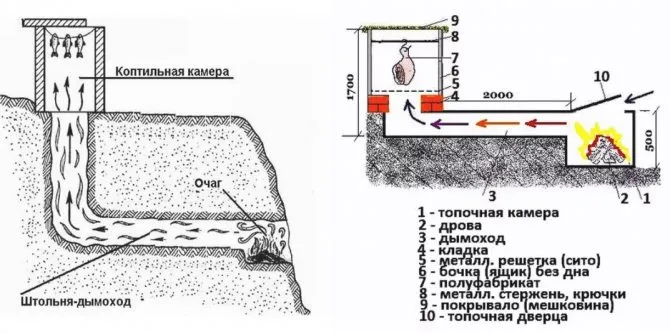

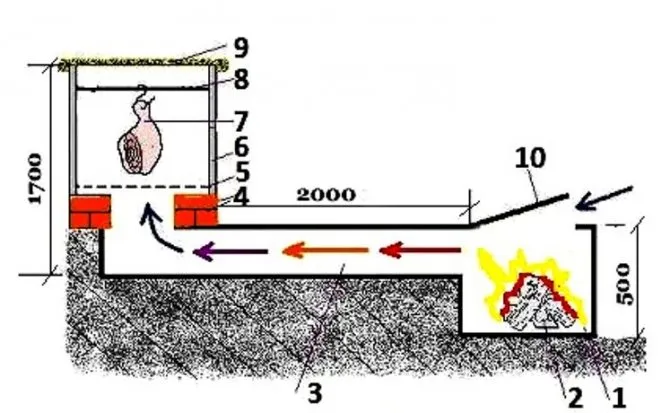

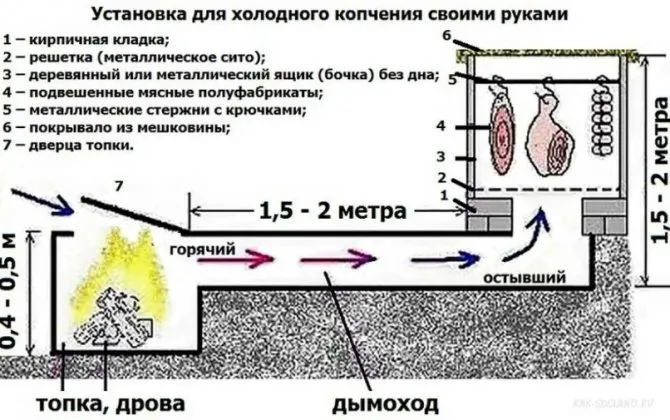

На рисунке приведена схема низкотемпературной коптилки, пригодной для установки в частном доме, на даче или загородном участке. Необязательно точное соблюдение размеров, но длину дымохода меньше двух метров лучше не делать.

Топка.
Щепа.
Дымоход.
Кирпичная кладка.
Железная решётка.
Деревянная или металлическая ёмкость.
Полуфабрикат.
Негерметичная крышка (в данном случае мешковина).
Дверка топки.

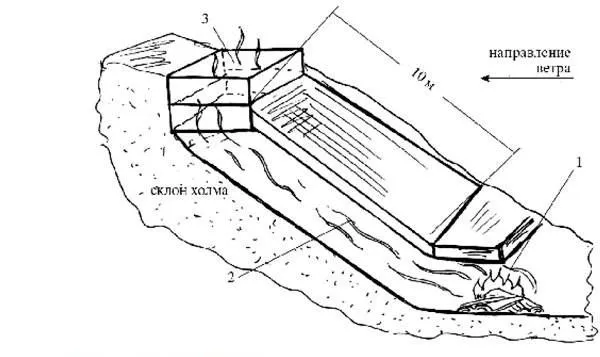

Проходная коптилка на склоне

Источник дыма.
Дымоход.
Коптильная ёмкость.

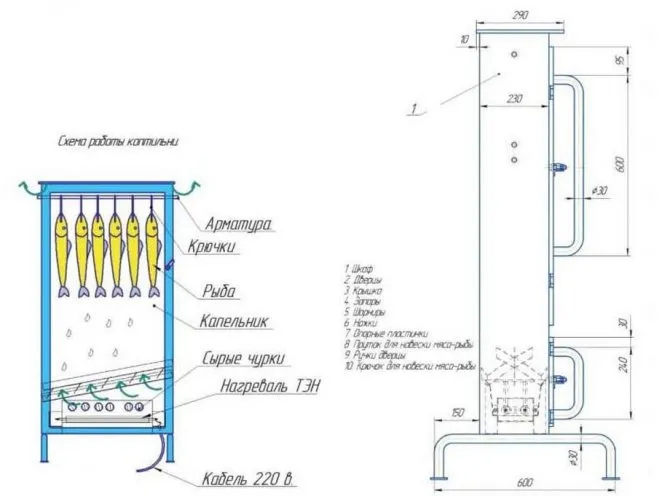

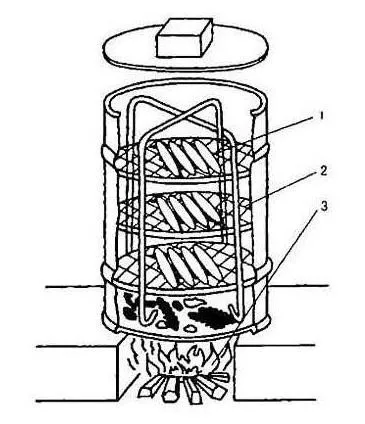

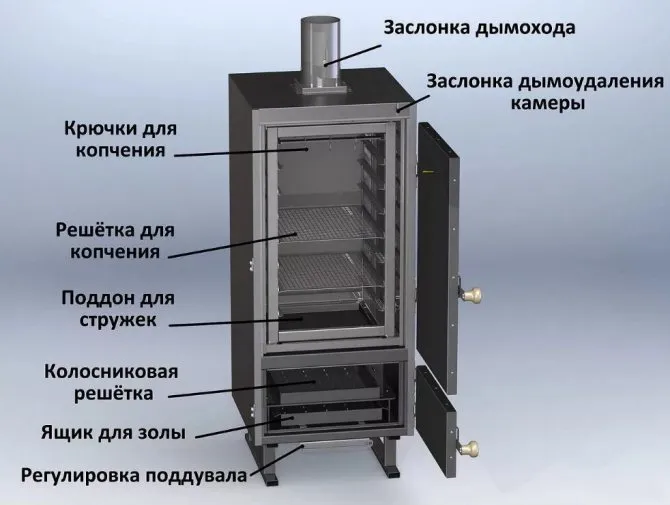

Для схемы горячего копчения, приведённой ниже, подойдёт металлический корпус (шкаф или бочка).

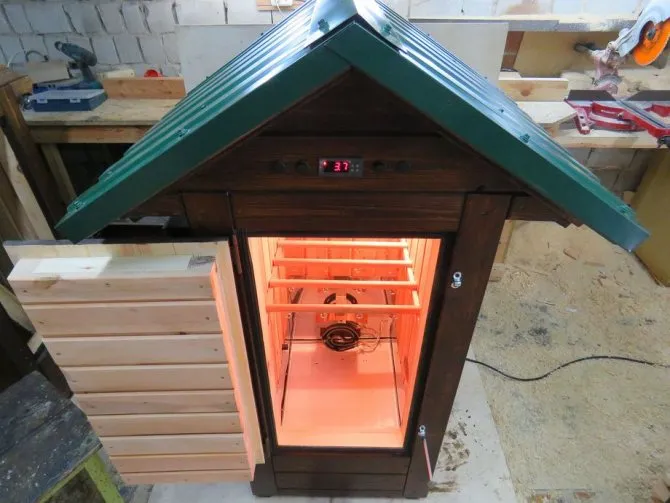

Как сделать деревянную коптильню холодного копчения своими руками

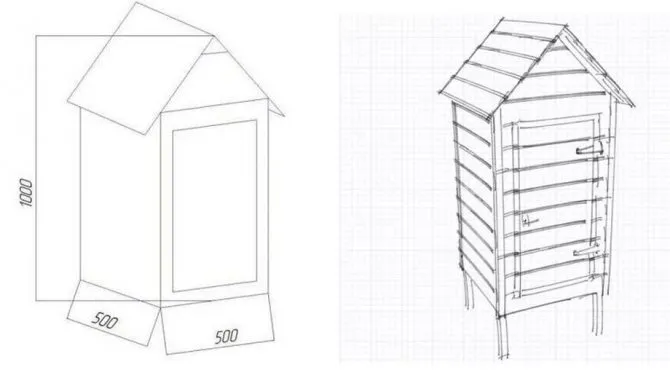

Деревянная коптилка холодного копчения своими руками – простая задача для домашнего мастера с минимальным опытом столярных работ. Прежде чем приступить к созданию устройства, важно определиться с его внешним видом и найти подходящую схему. Вариант ниже является самым простым и быстрым:

Подробная инструкция изготовления холодной деревянной коптильни своими руками сопровождается фото. Следуя этим урокам, любой домашний мастер получит завидный блестящий результат:

Первым этапом служит подготовка деревянных материалов. Для удобной работы по сборке необходимо сразу вырезать все размеры брусков.

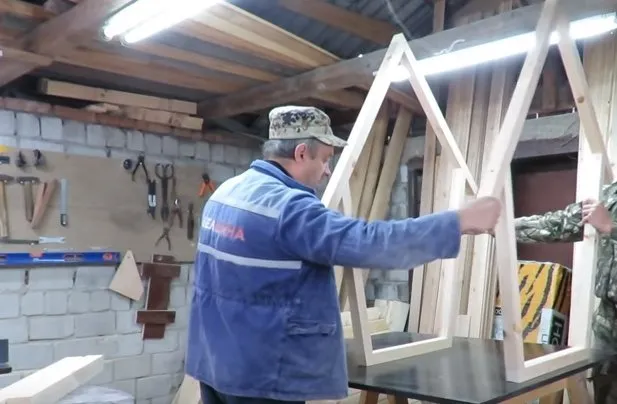

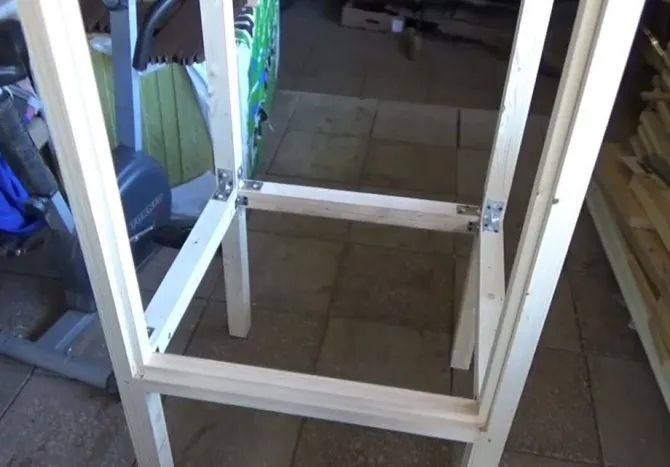

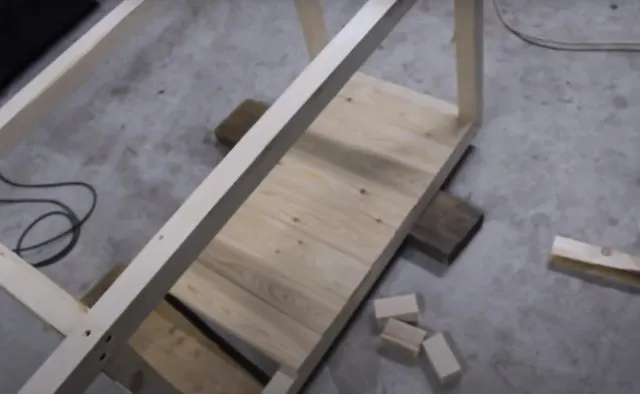

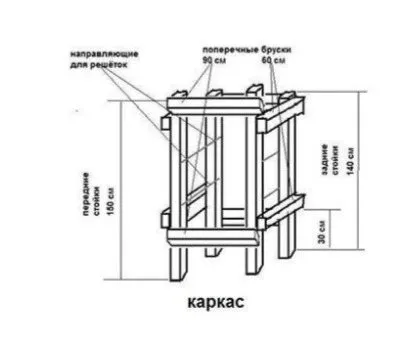

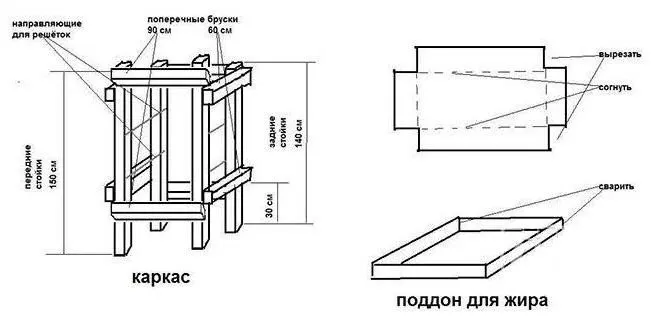

Основу деревянного каркаса холодной коптильни составят две заготовки, как показано на фото. Конкретно в этой инструкции вертикальные бруски имеют длиной 1,5 м, а горизонтальные –30 см.
Деревянные заготовки необходимо соединить двумя горизонтальными брусками, как показано на фото. Конструкция будущей коптильни уже приобретает устойчивость и крепость.

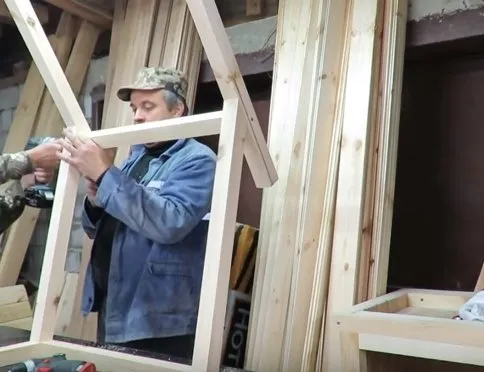

Важным моментом станет деревянная обшивка каркаса. Ее выполняют таким образом, как показано на схеме. Стоит обратить внимание, что при желании можно подготовить на этом этапе прорезь для дальнейшей вставки поддона для жира.
Прикрутить поперечные бруски с одной из сторон коптильни из дерева. Сверху и снизу отступить одинаковое расстояние – это место дверного проема.

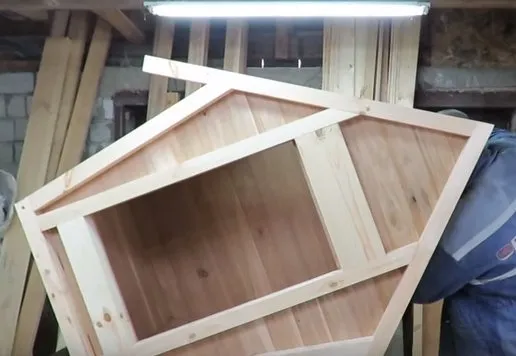

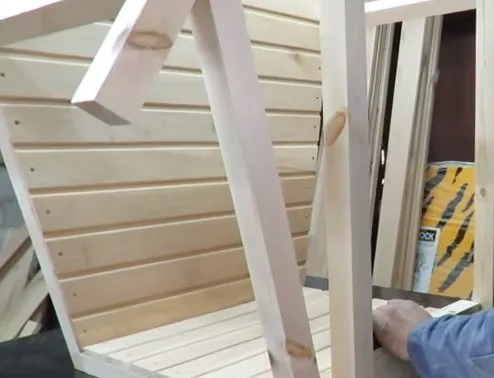

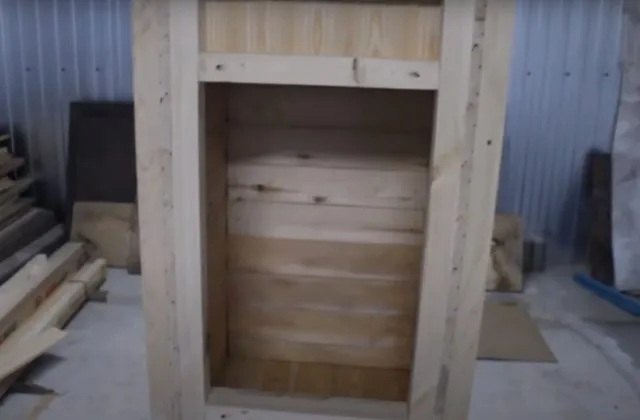

Обшить холодный коптильный деревянный шкаф, как показано на фото. На этом этапе вырисовывается внешний вид агрегата: он приобретает опрятность и аккуратность.

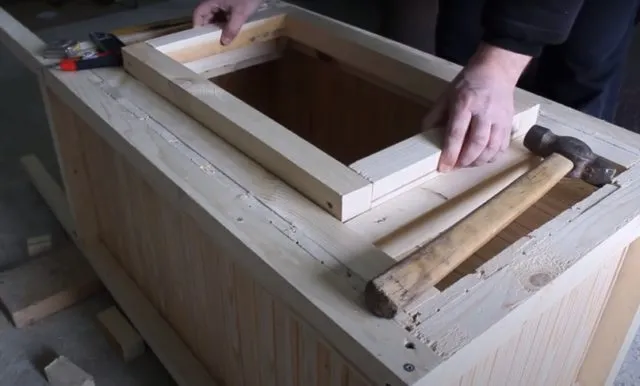

Для изготовления заслонки необходимо создать деревянную рамку по размеру дверного проема, как продемонстрировано на фото. При соблюдении всех уровней и прямых углов эта заготовка легко подойдет к каркасу.

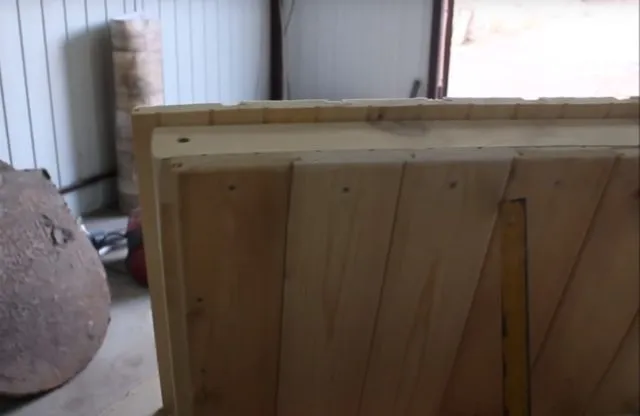

Дверь также необходимо обшить деревянной вагонкой по всей ее площади.

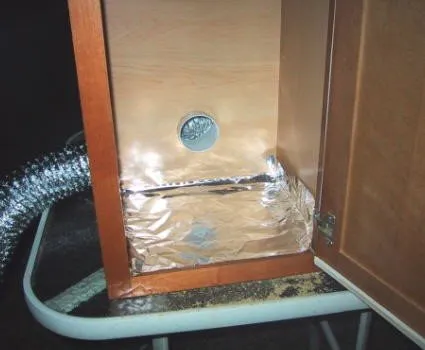

Ниши, получившиеся по сторонам шкафа, необходимо проклеить фольгой и утеплить. Снова обшить все вагонкой – на этом этапе коптильня уже становится близкой к идеалу.

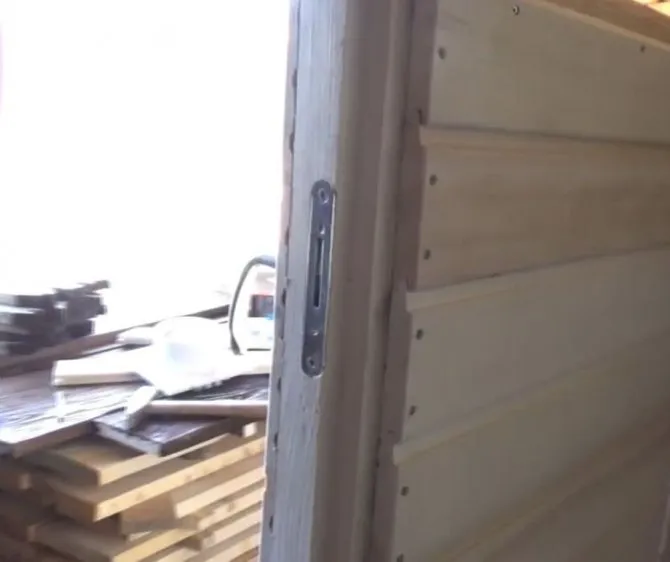

Чтобы дверь прилегала к холодной коптильне плотно, важно укрыть ее щитом из вагонки с запасом в пару см. Таким образом, как показано на фото. Ее установить на петли, когда все этапы будут осуществлены.

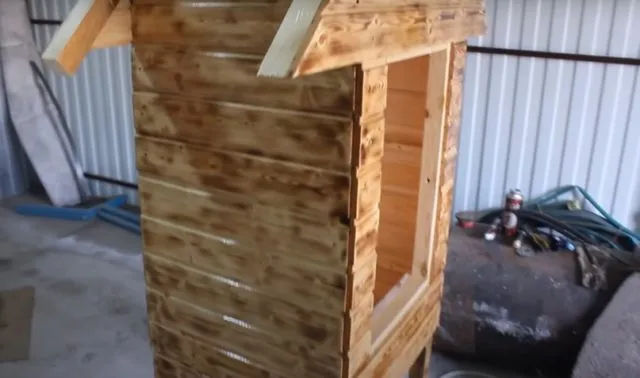

При желании изделие обжечь и лакировать. Это позволит увеличить сроки эксплуатации.

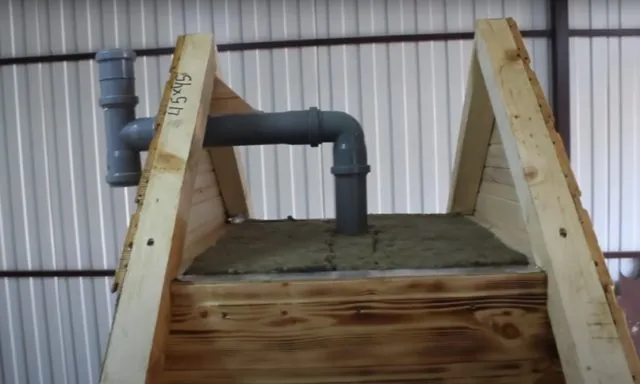

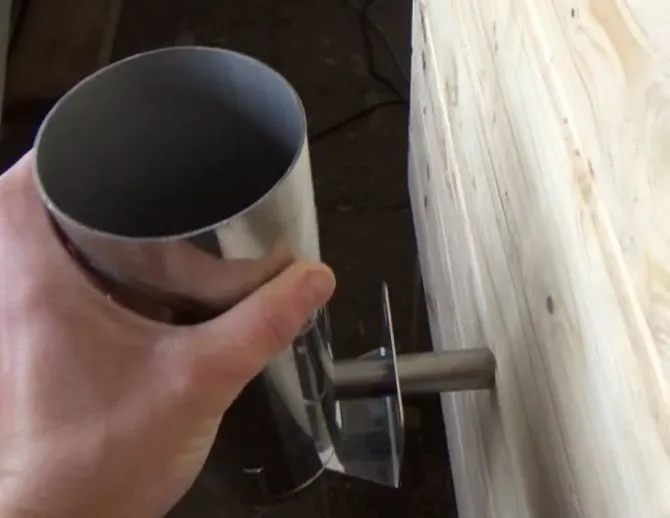

Монтировать дымоход. Крыша в данном случае – опционально.
Вставить по бокам холодной коптильни бруски для решеток или шпажек.

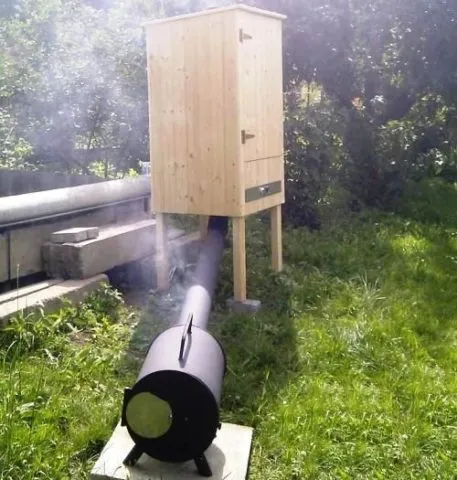

Если нет возможности установить холодную деревянную коптильню с дымогенератором, стоит прибегнуть к следующей схеме. Выбрать место для шкафа на участке. В двух метрах от него выкопать небольшую яму – это будет топка и источник дыма.

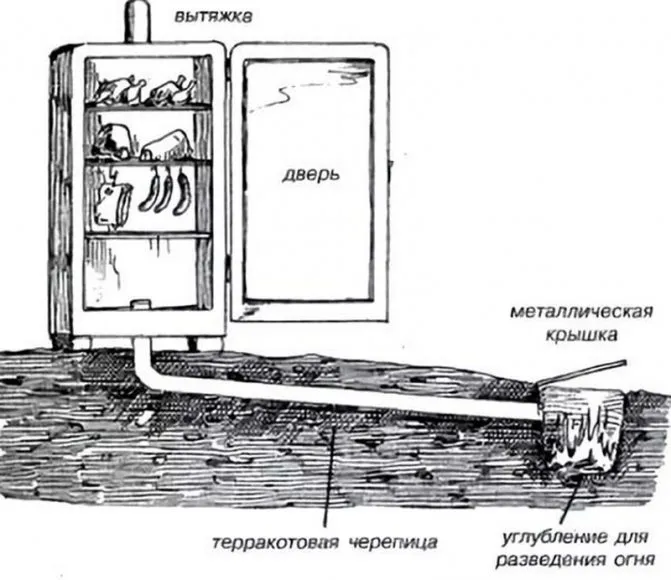

Провести от обшитого огнеупорным кирпичом отверстия канаву с трубой, подсоединить цепь ко дну изготовленного ящика. Еще один вариант оформления холодной коптильни показан на фото ниже. Здесь нет необходимости проводить земляные работы – все сделано по воздуху.

Дымогенератор — купить или сделать

Цена недорогого дымогенератора начинается от 2500 руб. Более производительное и надёжное оборудование будет стоить не меньше 5000 руб. Эти средства можно сэкономить, изготовив дымогенератор собственноручно.

Для сборки понадобятся:

Ящики или коробка ёмкостью не меньше 0,1 куба.
Для холодной обработки нужен металлорукав или пластиковый гофр (менее предпочтительно) длиной 2–3 м. Диаметр должен соответствовать разъёму дымохода.
Вентилятор или компрессор для нагнетания воздуха.
Кабеля, выключатель.

Сборка простейшего дымогенератора для холодной обработки дымом:

В верху ящика сделайте отверстие под гофру и вставьте его туда.

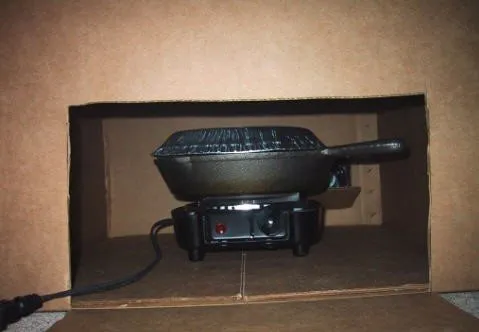

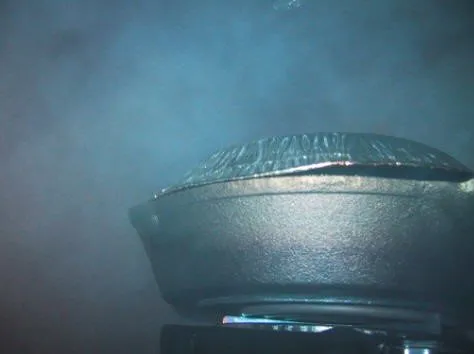

Внизу ящика поставьте электропечь со сковородой.

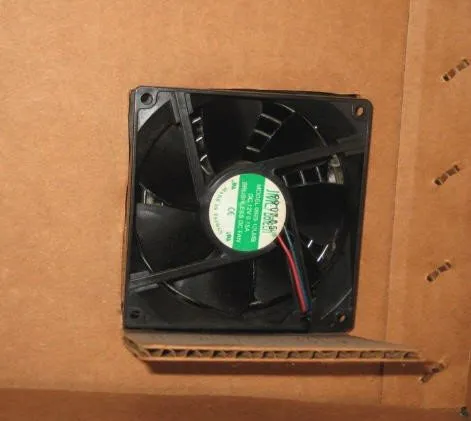

В этом же ящике снизу, в стенке напротив гофра, сделайте отверстие под вентилятор.

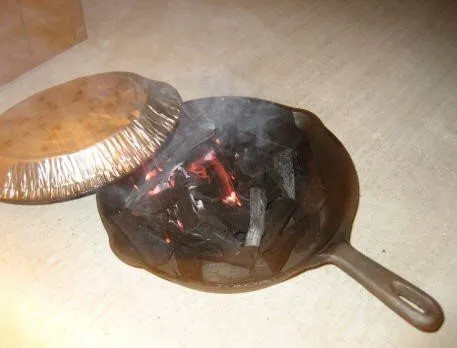

Для герметизации ёмкости проклейте все стыки ящика малярным или обычным скотчем. Положите на сковороду щепу и включите электропечь.

После запуска вентилятора дым по гофрированной трубе будет подаваться в коптильную камеру.

Процесс изготовления

Для простоты мы разобьем работу на 3 этапа:

Сборка корпуса и обшивка внутреннего пространства;

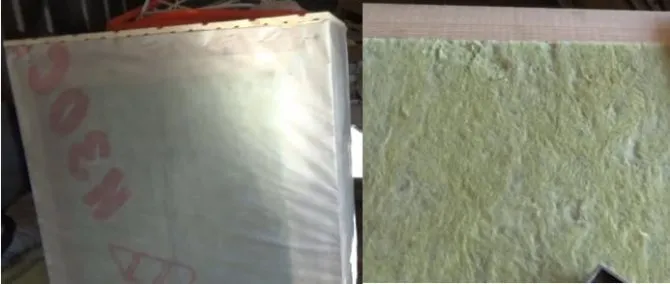

Теплоизоляция шкафа;
Установка специального оборудования.

Этап 1 – корпус и его обшивка изнутри

На этой стадии производятся такие работы:

Иллюстрация	Описание

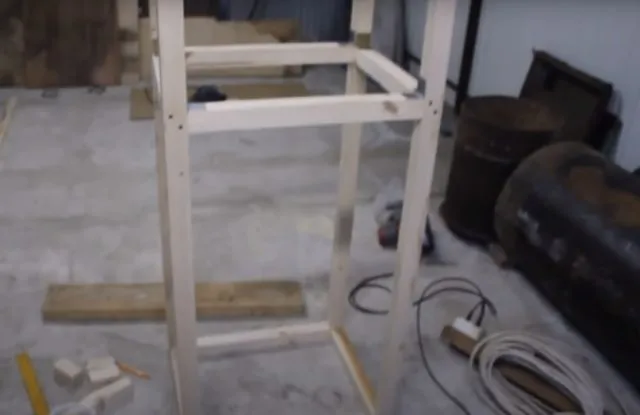

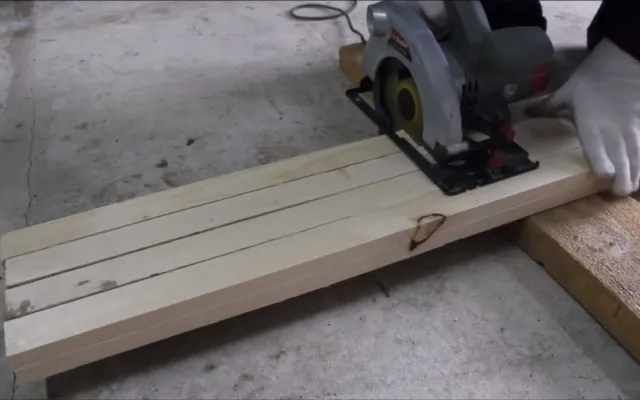

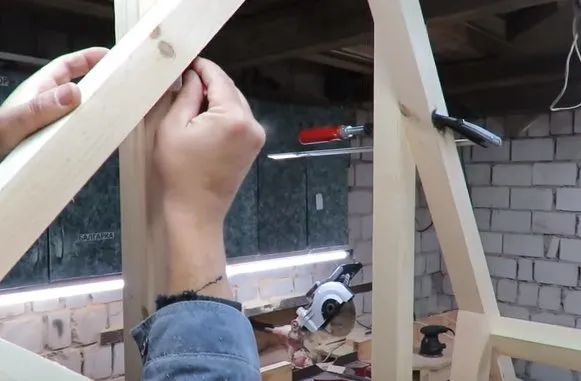

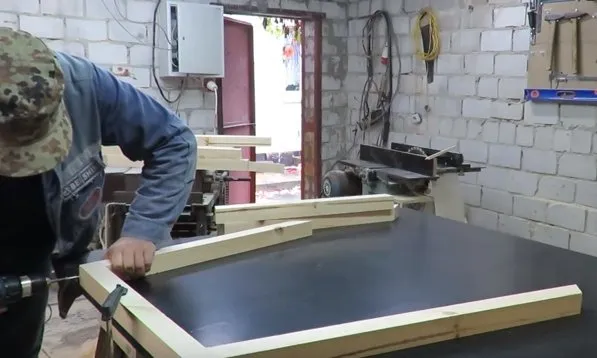

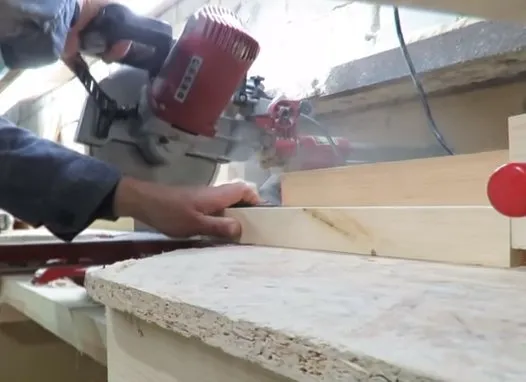

	Нарезаются бруски для каркаса. Используются элементы сечением 50х50 мм, Они нарезаются по проекту конструкции, можно выбирать любые формы и конфигурации.

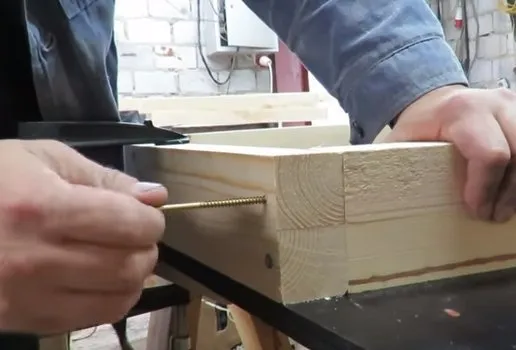

	В брусках сверлятся отверстия под саморезы. Соединения стягиваются на 2 крепежа в каждой точке, длина используемых саморезов – 100 мм.
Читайте также: Каким образом штукатурить потолок? Как правильно снять старое покрытие и заделать трещины?	Каркас скручивается саморезами, они вначале наживляются руками, а затем затягиваются до конца шуруповертом.Все достаточно просто, главное – делать все аккуратно.
	Таким же образом собирается и вторая секция: В нашем случае шкаф делается в форме теремка, но вы можете выбрать вариант попроще – прямоугольную или квадратную конструкцию; Верх может быть как двухскатным, так и односкатным.
	Готовые секции скрепляются перемычками. Все достаточно просто, элементы ставятся между собранными узлами и прикручиваются саморезами.
	Размечаются бруски для проема двери. Проще всего зафиксировать их струбциной и разметить изнутри. После элементы крепятся саморезами к каркасу.

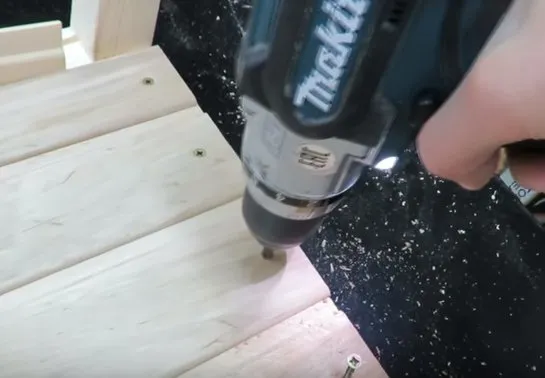

	Вырезается вагонка, которая прикручивается к внутренней стороне каркаса. Начинать нужно с нижней части и двигаться вверх.Для обшивки используется ольховая или липовая вагонка.
	Конструкция обшивается дальше. Лучше сначала отделать заднюю стенку, а потом приступать к боковым.
	В последнюю очередь обшивается наружная часть. Проем оставляется, заделываются только узкие боковые сегменты, чтобы не оставалось ни одного открытого участка.

Пошаговая инструкция по изготовлению

Так как существует два типа копчения, рассмотрим конструкции для холодного и горячего способов.

Холодное

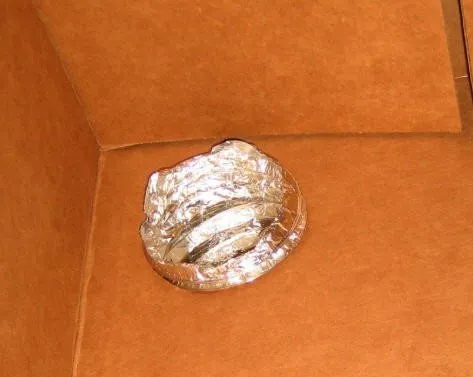

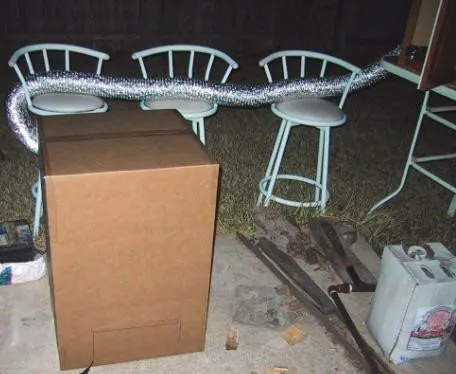

Вариант с дымогенератором из картонной коробки (инструкцию по сборке смотрите выше)

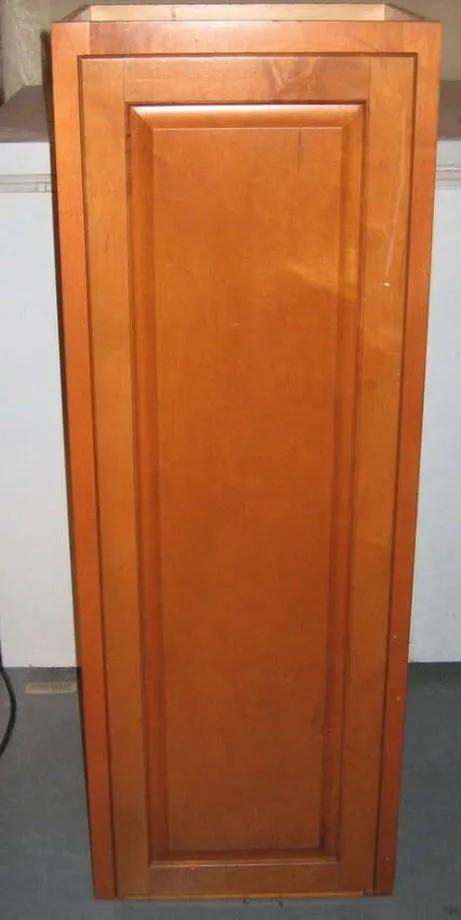

Из мебельных щитов соберите шкаф. Для низкотемпературной обработки можно использовать любые породы дерева и фанеру, металлические ёмкости также подойдут.

Сделайте снизу отверстие и вставьте туда переходник с подсоединённым гофром. На дно постелите фольгу.

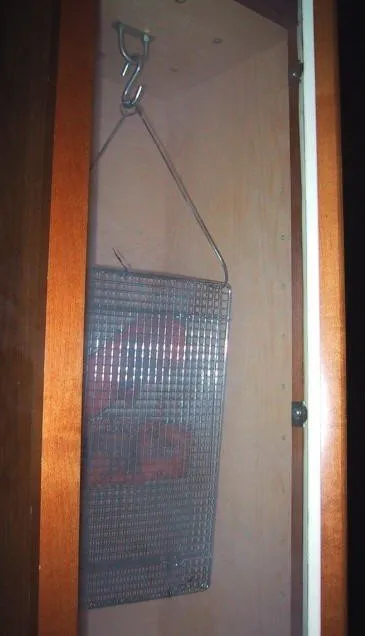

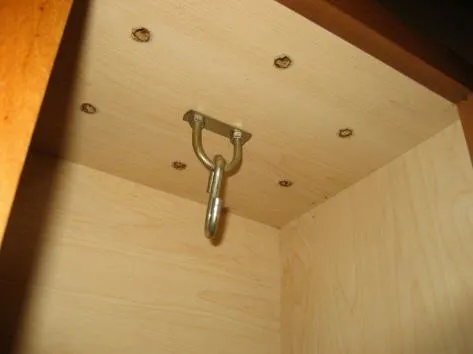

Вверху сверлом на 12 просверлите несколько отверстий для выхода дыма и закрепите крючок.

Соедините дымогенератор со шкафом.

Копчение начнётся после разогрева пиломатериалов и включения вентилятора.

Горячее

Так как внутри коптильной камеры будет температура до 150 градусов, лучше для её изготовления использовать металл. Хвойные породы дерева применять нежелательно — при нагреве испаряется смола, пропитывая запахом продукты. Также не рекомендуется делать из фанеры или МДФ. Склейка этих материалов выполняется на формальдегидный клей, который будет испаряться и частично проникать в копчёности.

Описание и принцип работы

Процесс копчения одинаков для всех типов коптилен. В специальную емкость загружают щепу или опилки из лиственных пород деревьев. После розжига начинается тление без образования открытого огня.

Выделяющийся дым окутывает продукты и проникает в самую их толщу. Процесс может длиться от 3-4 часов до нескольких суток. Для стекающего жира снизу крепят поддон. По окончании копчения продукт выдерживают некоторое время на воздухе, чтобы выветрились остатки дыма, после чего он готов к употреблению.

Универсальная коптильная камера из вагонки

Далее будет приведена инструкция по изготовлению шкафа, приспособленного как для горячего, так и для холодного копчения.

Каркас делаем из строганных брусков сечением 40х40. Длина вертикальных — 140 см; горизонтальных (внутренний размер) — 60 см. Соединяем уголками на саморезы. Высота ножек — 30 см.

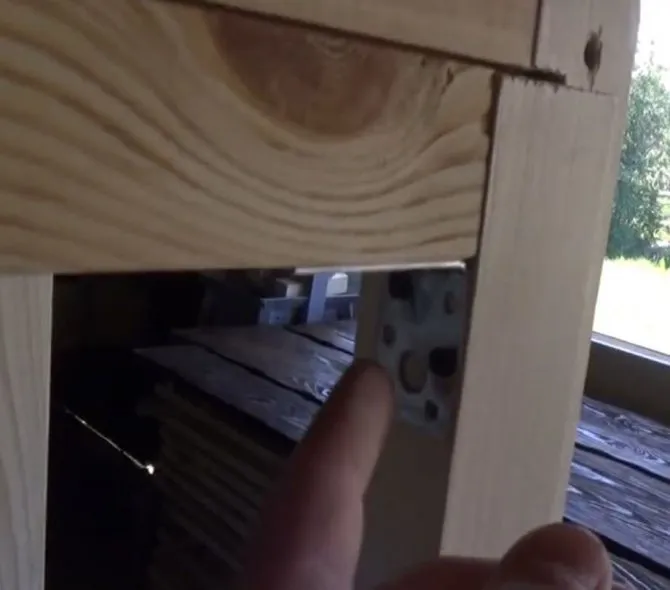

Спереди каркаса делаем паз, в который будет вставляться дверка (так же из сороковых брусков, собранных на уголки). Паз выбираем фрезерной машинкой.

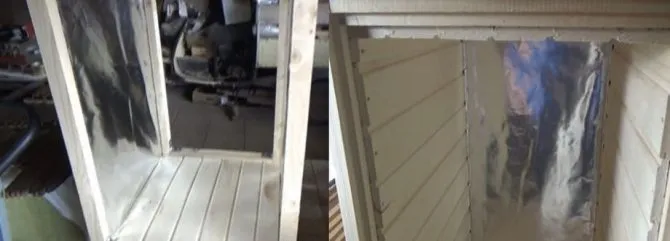

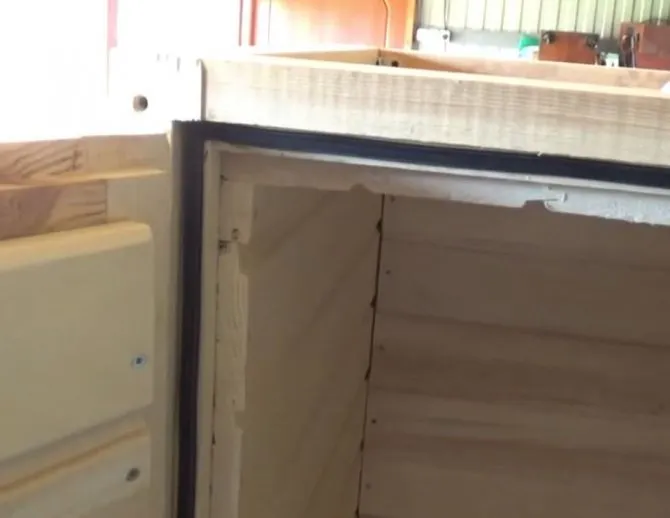

Внутри на все стенки прибиваем фольгу, после зашиваем вагонкой.

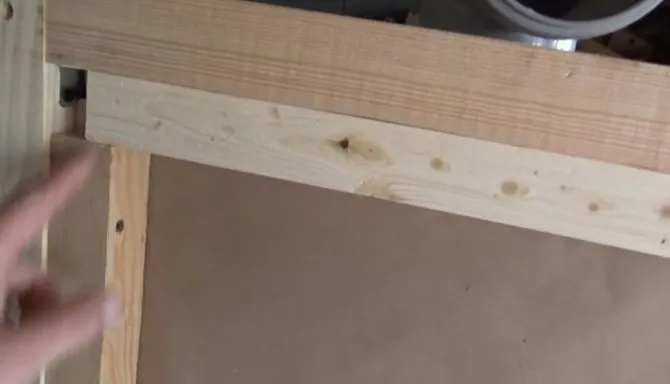

Чтобы прибить фольгу на заднюю стенку, дополнительно прикручиваем к ней бруски.

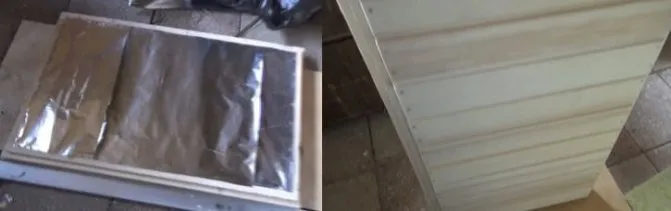

Дверку обиваем фольгой, внутрь кладём утеплитель, затем обшиваем вагонкой с двух сторон.

В качестве ручек можно использовать оконную фурнитуру.

Проём дверки герметизируем резиновым уплотнителем.

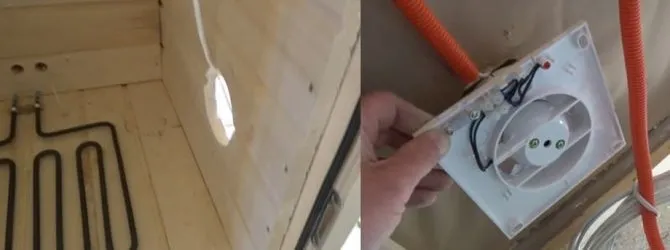

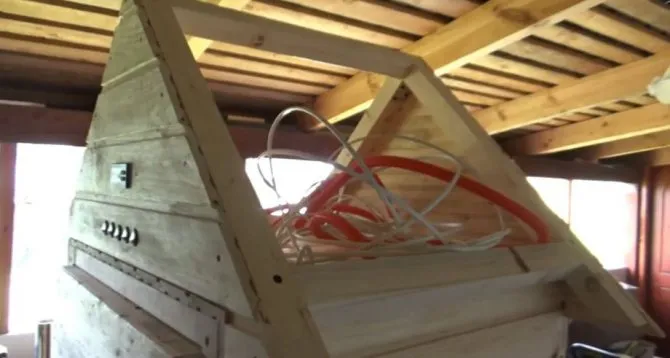

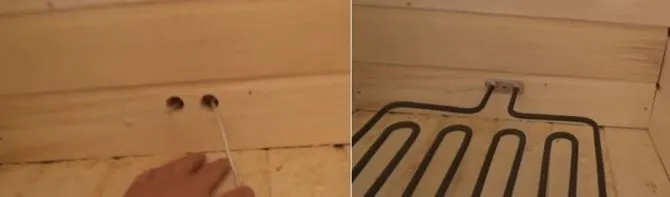

Внизу шкафа сверлим два отверстия для подключения тэна.

В боковой стене отмечаем отверстие под вентилятор (диаметр 100 мм) и выпиливаем его лобзиком.

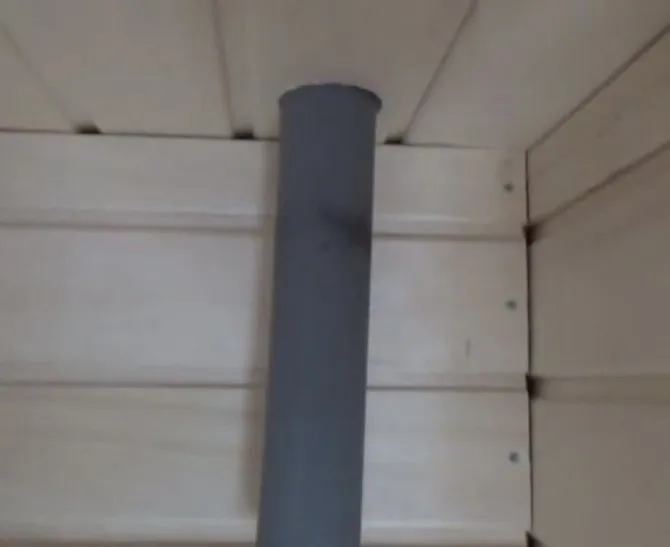

Сверху сверлим отверстие диаметром 50 мм под трубу для вытяжки.

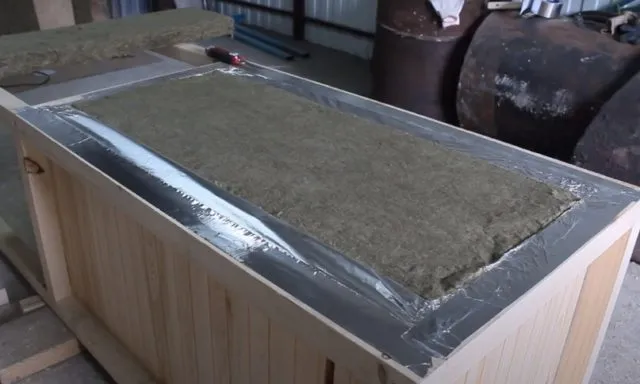

Снаружи утепляем минватой (на толщину бруса), крепим гидробарьер и забиваем вагонкой.

На противоположной вентилятору стенке отмечаем отверстие для дымогенератора.

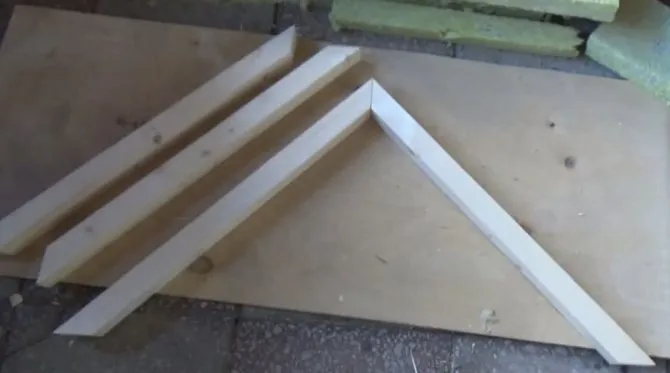

Делаем заготовку для крыши: четыре бруска, запиленных под 45 градусов. Длина каждого — 65 см.

Собираем крышу на уголки и зашиваем фронтоны вагонкой.

Сверху также бьём вагонку, одну сторону можно сделать открывающейся.

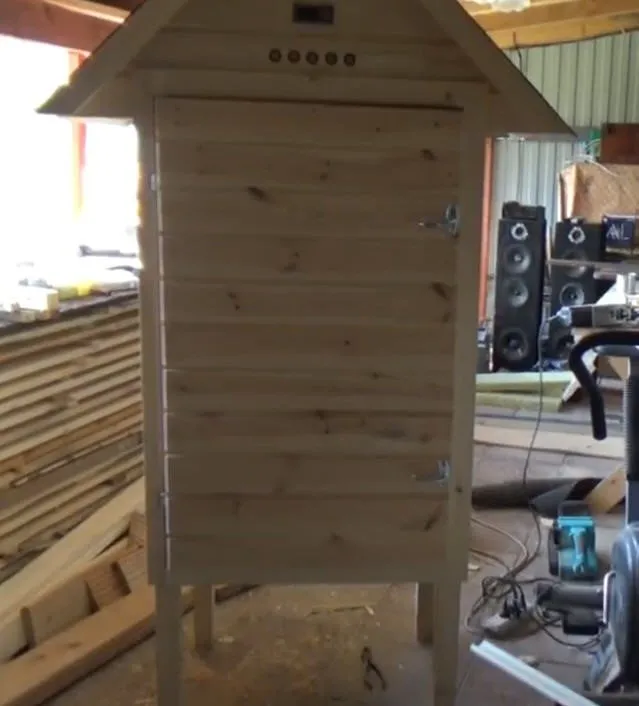

Результат:

Из холодильника

Чтобы сделать эту мини коптильню своими руками, понадобится следовать простой инструкции:

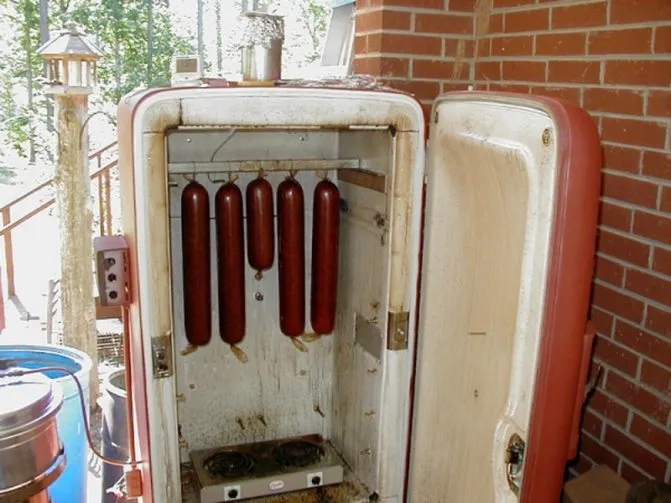

Вначале вынимают всю «начинку» холодильника и оставляют только дверь и коробку.
Вверху проделывают отверстие для дымоходной трубы.
Внутри на нескольких уровнях крепят уголки из металла (3 пары). На двух первых уровнях фиксируют решетки и планки с крючками. Нижние уголки понадобится для того, чтобы монтировать поддон, в который будет стекать жир.

Главное, чтобы дверь надежно закрывалась, и внутрь не попадал воздух. Для приготовления блюд пользуются дымогенератором.

Особенности горячих и холодных коптилен

Основные составляющие конструкции коптильни — камера для копчения топка или очаг для щепы и. Но при горячем или холодном способе они компонуются по-разному. Горячая коптильня — компактное устройство, где между топкой и камерой нет трубы, дым подается без предварительного охлаждения. Поэтому приготовление проходит быстро и при более высокой температуре.

В холодных коптильнях обязательный элемент — длинный дымоход, продвигаясь по которому горячие газы остывают. Одновременно происходит очистка их от смолистых веществ и влаги. Охлажденный дым поступает в камеру, обволакивает продукты и затем выводится наружу через вытяжное отверстие.

Длина дымохода достигает 2 метров и более. Для равномерного охлаждения дымовую трубу утепляют или прокладывают под землей.

Виды коптилен

Промышленность выпускает достаточно большой ассортимент готовых коптилен. Их изготавливают из нержавеющего металла в виде емкости со штуцерами для подключения дымогенератора и дымоотвода. Но устройства эти недешевы, а производительность у них небольшая.

Гораздо экономичнее построить коптильную своими руками из уже имеющихся или даже подручных материалов. Конструкция может быть 2 видов:

переносная — чаще используется для горячего копчения, удобна в походе или на вылазке;
стационарная — применяется как универсальный вариант, устанавливается на фундамент.

Размеры домашней коптильни можно сделать любыми с привязкой к тем объемам переработки, которые вас устраивают.
