Самостоятельный ремонт светодиодной лампы на 220 вольт: замена светодиодов и другие полезные советы

Сегодня на портале «Делай сам» мы поговорим о том, как легко и быстро произвести ремонт светодиодных светильников на 220 вольт своими руками. Мы расскажем, как осуществить замену светодиодов и восстановить работу лампы без лишних затрат и проблем. Получите все необходимые знания и станьте мастером ремонта светильников самостоятельно!

Содержание:

Светодиодные лампы набирают все большую популярность. В отличие от технологий, основанных на накале или газовом разряде, они экологичны, экономичны, долговечны. И все это одновременно.

Работать новые светильники могут долго, но, несмотря на повышенную надежность, они тоже ломаются. Но если традиционные и газоразрядные лампы – приборы одноразовые, то светодиодные источники света часто можно починить, причем с ремонтом во многих случаях справится даже непрофессионал.

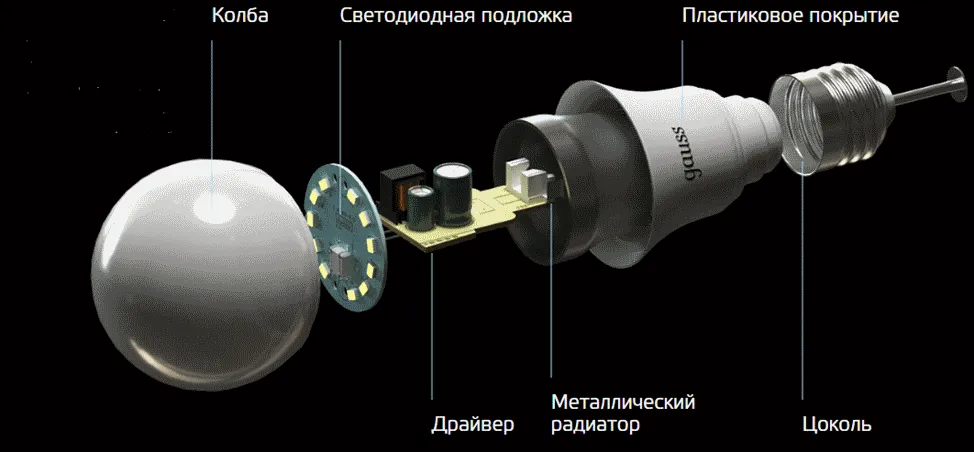

Конструкция светодиодных ламп

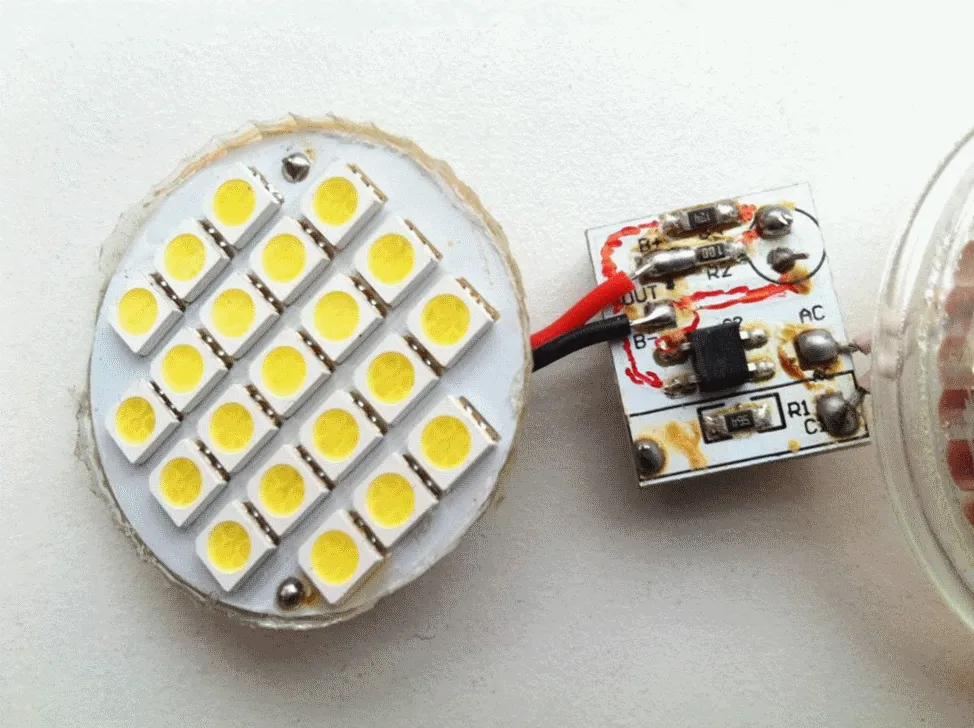

Такие источники света состоят из трех частей: корпуса в сборе с цоколем, светового фильтра и электронной платы питания. Последняя нужна для того, чтобы подавать на светодиоды ток нужной силы и напряжения. В дешевых моделях для этой цели применяют конденсаторы, но из-за них свет может заметно мигать.

Светильник иметь до нескольких десятков светодиодов, соединенных параллельно или последовательно. Второй тип более распространен благодаря меньшей стоимости. При параллельном типе нужно подключать к каждому диоду или их группе свой резистор, что значительно удорожает конструкцию.

Светодиод работает за счет протекания тока от анода к катоду. Благодаря этому он светится. Интенсивность свечения одного элемента обычно небольшая, поэтому в лампе их используют сразу несколько. Чтобы спектр излучения соответствовал комфортному для человека, led-диоды покрывают люминофором. Его задача – преобразование света в видимый.

В хороших моделях за преобразование тока отвечает специальных драйвер, работающий совместно с диодной группой. Напряжение поступает на трансформатор, снижающий ток. Проходя через драйвер и группу диодов, напряжение превращается в постоянное. Нужно отметить, что при преобразовании тока отрицательная его составляющая отсекается, поэтому получается пульсация. Для ее снижения в цепь встраивается конденсатор.

Видов светодиодных светильников много, но несмотря на кажущиеся различия, конструктивно они стандартны. Это упрощает поиск поломок и последующий ремонт.

Какие бывают неисправности, и из-за чего они появляются

Благодаря схожести конструкций, все проблемы led-ламп можно свести к нескольким типовым:

  • лампа не светит;
  • видимое повреждение корпуса, колбы или светодиода;
  • мерцание (постоянное или происходящее время от времени);
  • периодическое самопроизвольное отключение;
  • лампочка может то включаться, то – нет.

К каждому из типов неисправностей могут приводить несколько причин:

  1. Неправильная эксплуатация прибора. Обязательно посмотрите паспорт устройства, все необходимые правила использования там указаны. Если их не учитывать, то прибор с большой вероятностью выйдет из строя, не проработав положенное время.
  2. Перегрев. Хотя сами диоды тепло почти не излучают, нагревается схема преобразования тока. Поэтому отвод тепла необходим. При установке лампочек в закрытых светильниках, натяжных потолках охлаждение становится затрудненным. Нагрев прибора свыше 50–60°С может привести к нарушению контактов схемы или разрыву нити светодиода.
  3. Выгоревшие led-диоды. Основная причина явления – сгоревший конденсатор или значительные колебания напряжения в сети.

Важно! Пригорание конденсаторов обычно случается в дешевых лампах, в составе которых есть некачественные элементы.

Среди более редких поломок можно отметить:

  • замыкание в приборе;
  • ошибочную компоновку элементов;
  • неправильный монтаж;
  • нарушения в цепи питания.

Подобные проблемы бывают в изделиях низкого качества. Попытка сэкономить на светодиодных лампочках часто приводит к расходам из-за их быстрого выхода из строя.

Подобные светотехнические приборы отличаются небрежностью монтажа, плохой пайкой контактов, вместо драйвера установлен конденсатор. Ждать от таких изделий нормальной работы не стоит. Особенно часто из-за брака ломаются светильники с дистанционным управлением.

Для качественного ремонта нужно не только выяснить саму неисправность, но и понять ее причину.

Что потребуется для ремонта

Прежде всего отключите прибор от питания. Выкрутите или вытащите лампочку из гнезда. Если источник света сделан неразъемным со светильником, то демонтируйте его с места крепления

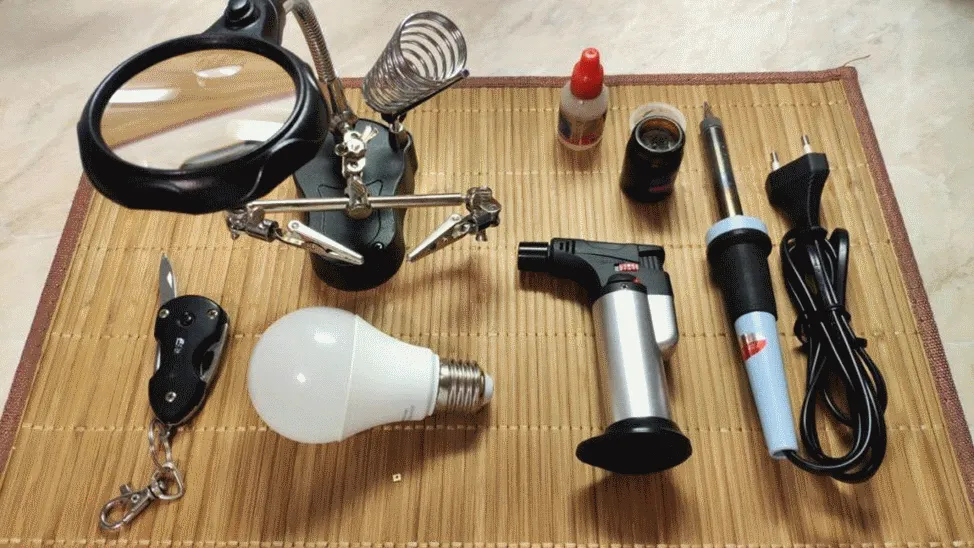

Для проведения ремонта потребуются некоторые инструменты:

  • отвертка;
  • нож;
  • изолента;
  • плоскогубцы;
  • мультиметр;
  • паяльник;
  • пинцет.

Не обязательно вам понадобится все из списка, но желательно, чтобы эти инструменты и расходные материалы были, чтобы не срываться посреди работы на поиски необходимой вещи.

Важно. Пинцет необходим. Многие элементы схемы, в том числе сами светодиоды, очень малы по размерам. Пальцами их снимать или монтировать практически невозможно. Это тем более трудно, что неисправные детали придется выпаивать. Иногда выпаять led-диод не получается. В этом случае его можно осторожно высверлить дрелью.

Все инструменты должны иметь изолированные ручки.

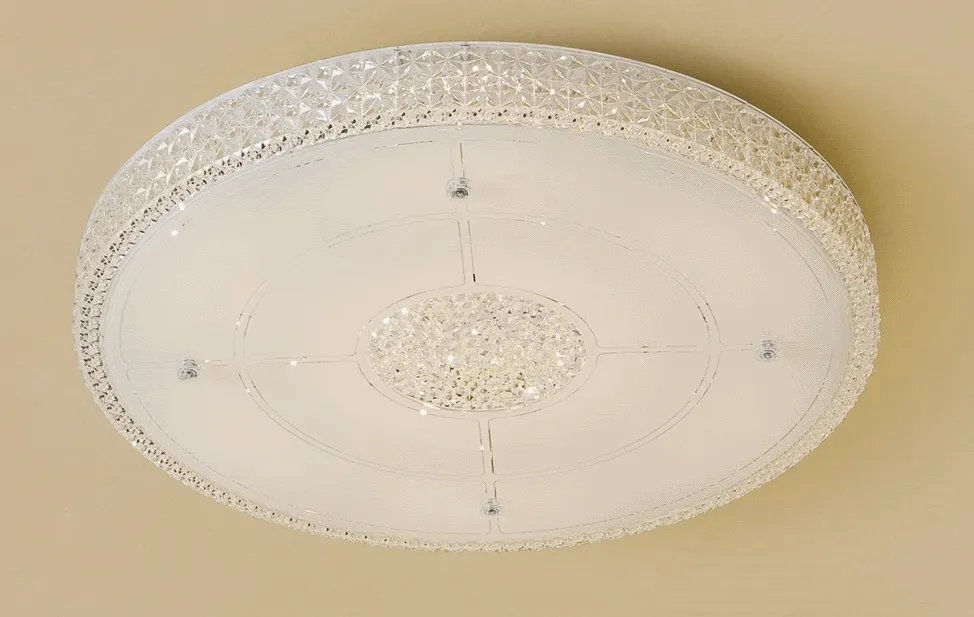

Устройство светодиодной люстры

Потолочные люстры, управляемые с пульта ДУ – достаточно новые устройства. Их схема пока знакома не всем мастерам, поэтому рассмотрим ее в общих чертах.

Как и обычная лампа, простейшая люстра состоит из корпуса (может быть из металла, пластика, стекла) и драйвера с регулятором. Последний элемент выпрямляет и понижает напряжение, подавая его к светодиодам или лампам.

Важно! Более дорогие и качественные устройства имеют более сложную конструкцию. Кроме блока в них расположен регулятор, часто состоявший из нескольких блоков. Он нужен для регулирования параметров свечения и управления им. Также имеется приемник сигнала от пульта ДУ. Драйверов может быть несколько, как и ламп. Это позволяет люстре менять интенсивность и характер освещения, а иногда и его цвет.

Схема устройства обычно имеется в инструкции. Изучив ее, можно разобраться как вскрыть изделие, а также понять, где установлена схема управления. Она может располагаться как внутри корпуса, так и снаружи, что облегчает доступ.

Люстру без дистанционного управления чинить проще благодаря меньшему числу блоков. Для снижения пульсации света установлена катушка, за выпрямление напряжения отвечает диод, чаще ставят диодный мост.

Алгоритм простейшего ремонта

В процессе починки светодиодного профильного светильника нужно соблюдать определенную последовательность действий:

  1. Демонтируйте устройство с потолка или стены, разберите корпус.
  2. Внимательно осмотрите электронную схему, нет ли там видимых дефектов (обрывы проводов, распайка контактов, вздутия конденсаторов, места выгорания).
  3. Снимите плафон, декоративные элементы, если в светильнике находятся съемные лампы, то выкрутите их.

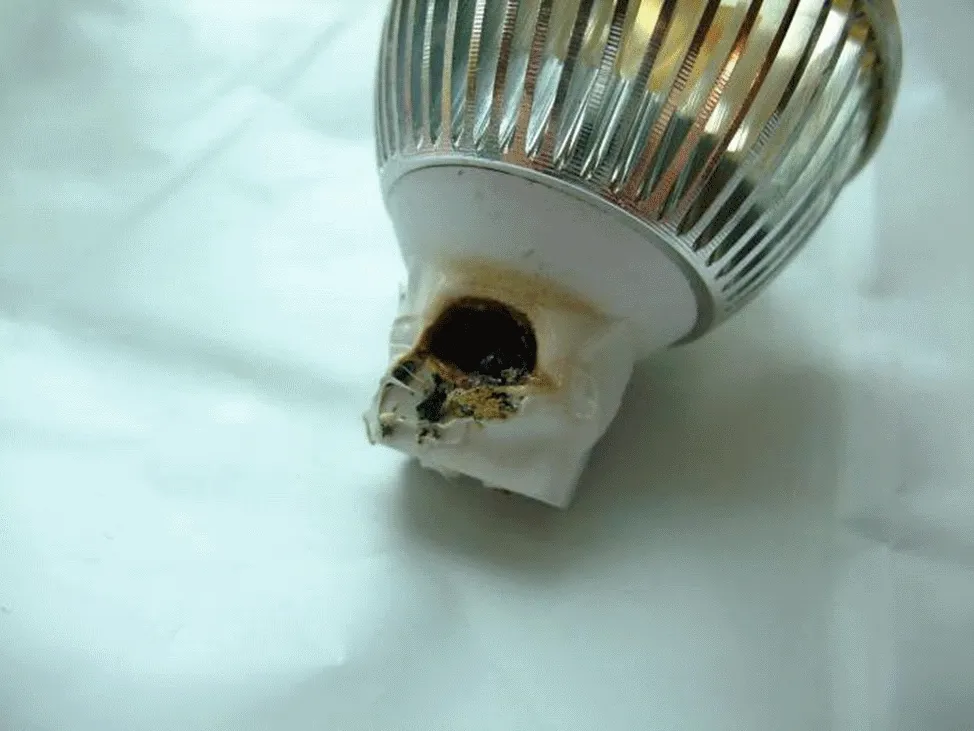

  4. Посмотрите цоколи ламп – нет ли на них следов прогара.
  5. Закрутите все винты на элементах схемы, затяните скрутки, припаяйте отошедшие контакты. Как минимум в половине случаев этого достаточно, чтобы светильник заработал снова. Если дефектов не видно, нужно смотреть саму лампу.

Как проверить светодиоды

Выяснить, какой из led-диодов перегорел довольно легко. Лампу нужно будет предварительно зафиксировать, чтобы она не смещалась. Один из способов – вставить колбу в обрезанную пластиковую бутылку подходящего диаметра.

На схему нужно подать питание. Если светодиоды работают от постоянного напряжения в 12 или 24 В, понадобится рабочий блок питания.

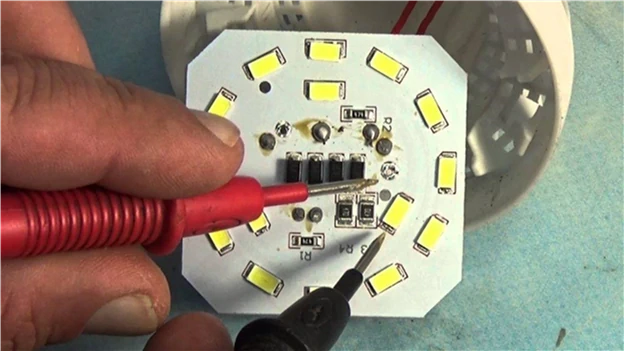

Важно! В большинстве ламп диоды включены последовательно. Поэтому если перегорает один элемент, то гаснут все. Подайте на схему питание. Теперь поочередно устанавливайте перемычку параллельно каждому светодиоду. Удобнее всего это делать с помощью пинцета с изолированной ручкой.

При замыкании контактов сгоревшего элемента вспыхнут исправные диоды. Если были все проверены, но подобного не произошло, то или дело в чем-то еще, или сгорели сразу несколько единиц.

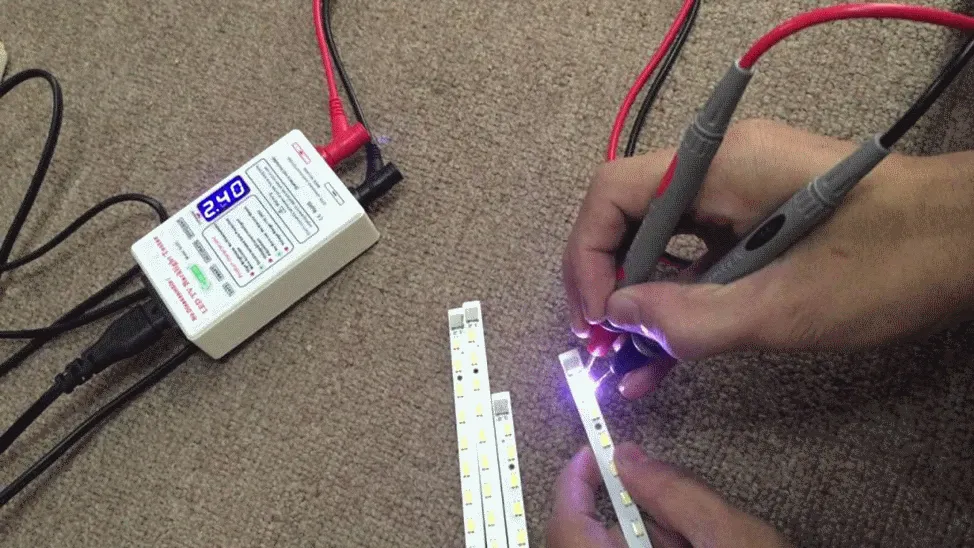

Есть еще один удобный способ. Понадобится внешний блок питания с щупами на проводах. Присоединяем концы щупа к каждому светодиоду поочередно и смотрим, загорятся ли они. На саму лампу напряжение в этом случае подавать не нужно.

После прозвона led-элементов тщательно посмотрите схему. Ищите вздувшиеся конденсаторы, места обрывов дорожек и контактов, прогары. При нахождении подобных неисправностей замените конденсаторы, пропаяйте контакты.

Если схема содержит 10 светодиодов и менее, то выполнять ремонт путем установки перемычки вместо сгоревшего элемента нельзя. Это приведет к перегрузке катушек и быстрому перегоранию оставшихся led-элементов.

Ремонт светодиодной люстры с пультом ДУ

Слабое место в подобных устройствах – перегрев матрицы. Починка осуществляется по следующему алгоритму:

  1. Демонтируйте прибор, разберите корпус, чтобы получить доступ к блоку управления.
  2. Проверьте элементы на сгоревшие.
  3. Перепаивать вышедшие из строя детали можно только на такие же. Обязательно посмотрите схему, чтобы не сделать ошибок.

Также может перегореть блок управления, контроллер или антенна. Но далеко не всегда ремонт будет дешевле покупки нового изделия.

Как ремонтировать люстры с пультом ДУ, можно посмотреть на видео ниже:

Радиатор охлаждения

У многих светодиодных светильников имеется радиатор для отвода тепла, так как нагревается блок управления и элементы электронной схемы.

Наличие радиатора – признак качественного изделия. Однако этот элемент работает не сам по себе. Для передачи тепла на него от схемы служит термопаста. Со временем она высыхает и теряет свою проводимость. Следовательно, элементы схемы начнут перегреваться. Чтобы лампа проработала как можно дольше, пасту нужно периодически менять. Не очень часто – 1 раз в 1–2 года.

Для этого прибор нужно разобрать, вынуть радиатор из посадочного места и проверить термопасту: нет ли признаков высыхания, обеспечивается ли контакт. Слишком много пасты быть не должно – слой нужен тонкий, но без пузырей воздуха. Для увеличения теплоотдачи можно добавить к радиатору пластинку из алюминия. Но она не должна перекрывать циркуляцию воздуха.

Если решили отремонтировать led-лампу своими руками, обязательно соблюдайте все правила безопасности, особенно при включенных в сеть приборах. Не торопитесь. Пользуйтесь только инструментами, имеющими изоляцию. Не забывайте посмотреть схему устройства и разобраться в ней. В большинстве случаев вы без проблем заставите вновь работать вышедшие из строя led-источники света.

Как проверить тестером светодиодную лампу?


Для проверки светодиодной лампы с помощью тестера нужно выполнить следующие шаги:

  1. Включите тестер в режим измерения сопротивления.

  2. Установите переключатель тестера в положение, при котором он может измерять постоянное напряжение. Обычно это значок «V» на тестере.

  3. Подключите отрицательный провод тестера (черный провод) к любому контакту цоколя светодиодной лампы.

  4. Подключите положительный провод тестера (красный провод) к другому контакту цоколя светодиодной лампы.

  5. Включите светодиодную лампу в сеть и проверьте напряжение на тестере. Если светодиодная лампа работает, то на тестере будет показываться напряжение, близкое к напряжению в сети.

  6. Если светодиодная лампа не работает, то на тестере будет показываться ноль или очень маленькое напряжение. Это означает, что светодиодная лампа не проводит электричество и возможно вышла из строя.

  7. Чтобы проверить работоспособность светодиодной лампы более точно, можно использовать тестер в режиме измерения диодов. Для этого нужно установить переключатель тестера в режим измерения диодов (обычно это значок «diode» на тестере) и повторить вышеописанные шаги.

Важно отметить, что перед тем как проверять светодиодную лампу с помощью тестера, убедитесь, что тестер работает правильно и настроен на правильный диапазон измерений напряжения и сопротивления. Также убедитесь, что вы правильно подключили светодиодную лампу к тестеру, чтобы избежать повреждения тестера или светодиодной лампы.
