Размеры канализационных труб и фитингов из ПВХ: фото и видео примеры использования

В статье рассматриваются пвх трубы и фитинги для канализации: как выбрать нужные размеры пластиковых фитингов и трубы, что следует учитывать при установке. Представлены фото и видео примеры установки канализационных систем с использованием пвх труб и фитингов различных размеров.

Содержание

1. Разновидности фитингов для канализационных труб
2. Канализационные системы из поливинилхлорида
3. Что представляют собой канализационные фитинги
4. Разновидности фитингов для канализации
5. Фитинги «под резиновое кольцо» для наружной канализации
6. Фитинги для канализационных труб: виды, размеры, способы монтажа
7. Как правильно выбрать фитинги

Разновидности фитингов для канализационных труб

Для обустройства канализационных систем используются трубы и фитинги из таких материалов как ПВХ (поливинилхлорид), ПЭ (полиэтилен) и ПН (полипропилен). В отличие от стальных и чугунных изделий, которые соединяются с помощью сварки, монтировать пластиковые трубы значительно проще, поскольку их стыковка не требует специального оборудования.

К преимуществам пластиковых фитингов канализации относится:

• низкий вес, что облегчает их транспортировку и монтаж;
• длительный срок службы – эксплуатационный ресурс полимерного трубопровода доходит до 50 лет, что достигается за счет полной устойчивости материала к коррозии и химически агрессивным веществам;
• широкий температурный режим – пластиковая канализация из ПВХ может использоваться для отвода горячих стоков температурой до 95 градусов;
• обширный сортамент фитингов, разные формы и размеры которых позволяют сформировать канализационный трубопровод любой конфигурации.

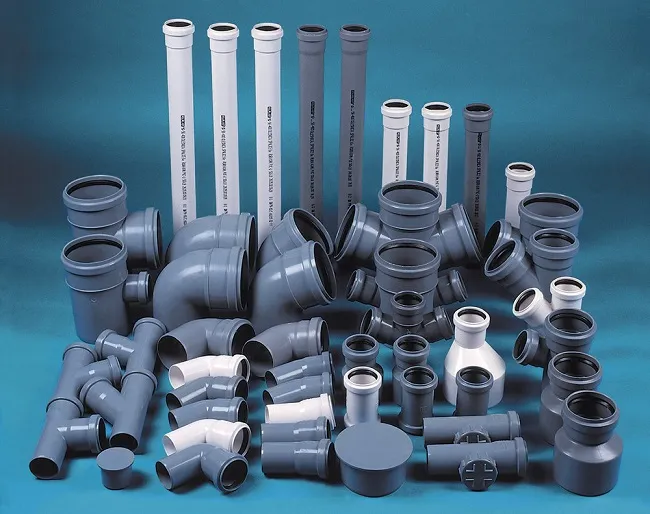

Сортамент фасонных изделий для канализационных систем

ПВХ фитинги представляют собой фасонные элементы, использующиеся для соединения отдельных труб между собой, а также для подключения к трубопроводу запорно-регулирующей арматуры. Фитинги для канализации имеют размеры, соответствующие диаметру представленных на рынке труб.

Согласно положениям ГОСТ  №21.604 “Водоснабжения и канализация“, для укладки внутренней канализации необходимо использовать следующие размеры ПВХ труб:

• сливная труба ванны – диаметр 40 мм (укладывается с уклоном 1:30);
• душ – диаметр 40 мм (уклон 1:48);
• унитаз – диаметр 110 мм (уклон 1:20);
• раковина – диаметр 40 мм (уклон 1:12);
• биде – диаметр 40 мм (уклон 1:20);
• мойка – диаметр 40 мм (уклон 1:36);
• комбинированный слив на душ, ванну и мойку – диаметр 50 мм (уклон 1:48);
• центральный стояк – диаметр 110 мм;
• отводы от центрального стояка – 60 мм.

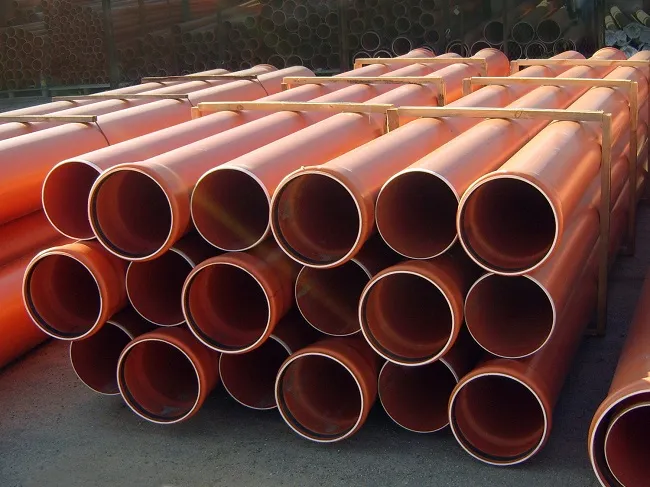

Трубы большого диаметра для наружной канализации

Для монтажа наружных коммуникаций нужно применять трубы диаметром 160-200 мм. Канализационные трубы и фитинги из ПВХ  подбираются так, чтобы их размеры соответствовали друг другу.

Разнообразие соединительных элементов, используемых для монтажа трубопроводов, классифицируется по двум параметрам – сфере применения и способу соединения. Согласно сфере применения конструкции делятся на фитинги, предназначенные для монтажа внутренней канализации, и изделия для наружных систем.

В зависимости от способа соединения канализационные фитинги классифицируются на:

• раструбные (внутри пластиковой конструкции установленно резиновое уплотнительное кольцо), которое обеспечивает прочную фиксацию трубы и герметичность всей системы;
• под склеивание, без уплотнительного кольца.

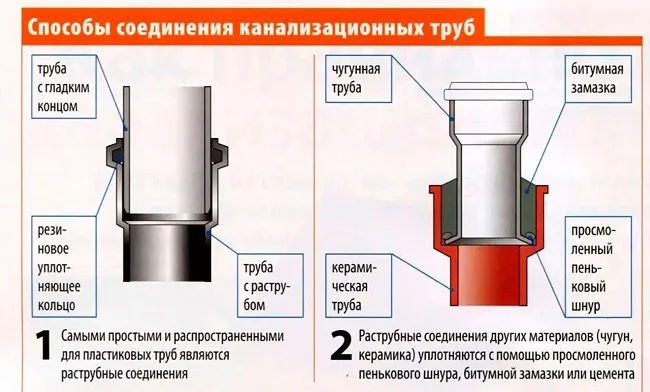

Раструбное соединения канализационных труб

В плане надежности и долговечности соединения выигрывают клеевые фитинги, поскольку резиновое уплотнение в процессе эксплуатации может потерять эластичность и сжаться, вследствие чего между стенками соединенных конструкций образуется зазор, являющийся причиной протечек.

В качестве клея для монтажа ПВХ канализации применяются составы на основе смеси из поливинилхлорида и тетрагидрофурана, которые после отвердевания образуют материал по эксплуатационным характеристикам аналогичный пластику, из которого изготовлены сами трубы.

Проверенные клеевые составы для монтажа полимерных трубопроводов – “Тангит”, “Винилит”, “Феникс” и “Маркс”, действующий ВСН 35-86 “Инструкция по монтажу пластмассовых труб” рекомендует использовать клей “ГИПК-127“.

• для постоянного отвода канализационных стоков при условии, что температура жидкости не превышает 80 градусов;
• для кратковременного отвода сточных вод (на протяжении не более одной минуты), температура которых составляет не более 95 градусов.

Трубы и фитинги для канализации из поливинилхлорида также разрешается использовать для перемещения химических стоков, если их pH равен от 2 (кислая среда) до 12 (среда щелочная). Если канализационная система будет использоваться для отвода промышленных стоков, не прошедших очистку, необходимо убедиться в ее устойчивости к влиянию химических реагентов.

Фитинги для наружной системы стока отходов имеют широкий размерный ряд, причем различные виды деталей также подразумевают определенные параметры. В рамках подбора размеров фитингов для канализации каждый тип крепления рассматривают отдельно.

Существует два основных параметра:

• диаметр крепления;
• угол поворота.

Подробно рассматривая каждый тип крепления канализационной сети, особенно выделяют колена, тройники, крестовины и ревизии.

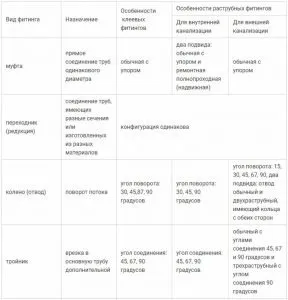

Фитинги для канализационных труб — параметры

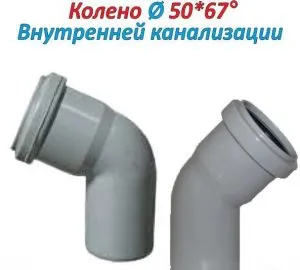

Параметры колена внутренней канализации

• диаметр – от 32 до 110 мм;
• угол – от 20 до 87 градусов.

Тройник имеет три отверстия, что позволяет выполнять параллельное ответвление трубопровода, а также наклон в сторону. В этих целях трубка оснащается отверстиями с углом наклона в 45, 65 и 90 градусов.

Размерный ряд муфт и заглушек составляет 11–50 см, а диаметр обратных клапанов и заглушек заключен в промежутке от 11 до 31,5 см. Крестовины имеют некоторое сходство с тройниками и отличаются от них на одно отверстие, для каждого из которых характерен диаметр от 5 до 11 см, в то время как угол в среднем составляет 35-40 градусов.

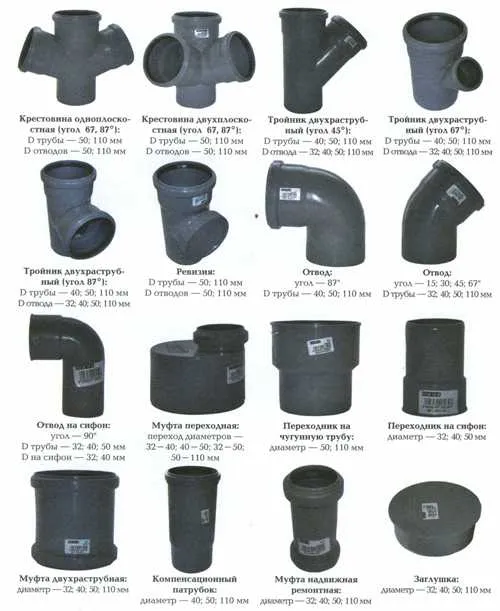

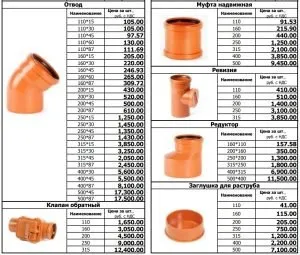

Размеры фитингов для канализации

• переходы – 160х110, 200х160;
• ревизии – 110–200;
• трехраструбные тройники – 110–200 (87 градусов);
• переходные тройники – 110–200 (45 градусов);
• обратные клапаны – 50–160.

Правильное определение размера креплений очень важно для плотного соединения канализационных труб. Деталь слишком малого калибра попросту не налезет на трубу, а крупный элемент не придаст сети должной герметичности.

На современном строительном рынке продаются трубы из разных полимерных материалов:

• полипропилена;
• полибутилена;
• полиэтилена;
• поливинилхлорида (ПХВ).

Полимерные канализационные трубы и фитинги устойчивы ко многим агрессивным средам, отличаются простотой монтажа, легкостью и долговечностью.

При монтаже систем отвода стоков фитинги для канализационных труб применяют без использования специального дорогостоящего оборудования для выполнения газовой и электросварки.

• для постоянного отвода канализационных стоков при условии, что температура жидкости не превышает 80 градусов;
• для кратковременного отвода сточных вод (на протяжении не более одной минуты), температура которых составляет не более 95 градусов.

Трубы и фитинги для канализации из поливинилхлорида также разрешается использовать для перемещения химических стоков, если их pH равен от 2 (кислая среда) до 12 (среда щелочная). Если канализационная система будет использоваться для отвода промышленных стоков, не прошедших очистку, необходимо убедиться в ее устойчивости к влиянию химических реагентов.

Пластиковые трубы на сегодняшний день практически полностью вытеснили из обихода в канализационных системах металлические аналоги. Они обладают такими эксплуатационными преимуществами как долговечность, низкая стоимость, минимальный вес и простота монтажа, которая достигается за счет использования канализационных фитингов, о которых мы поговорим в данной статье.

Вы узнаете, какие фитинги для канализации существуют и из каких материалов они производятся. Будут рассмотрены разновидности фитингов, их типоразмеры и приведены рекомендации по монтажу канализационной системы своими руками.

• низкий вес, что облегчает их транспортировку и монтаж;
• длительный срок службы — эксплуатационный ресурс полимерного трубопровода доходит до 50 лет, что достигается за счет полной устойчивости материала к коррозии и химически агрессивным веществам;
• широкий температурный режим — пластиковая канализация из ПВХ может использоваться для отвода горячих стоков температурой до 95 градусов;
• обширный сортамент фитингов, разные формы и размеры которых позволяют сформировать канализационный трубопровод любой конфигурации.

Согласно положениям ГОСТ №21.604 «Водоснабжения и канализация «, для укладки внутренней канализации необходимо использовать следующие размеры ПВХ труб:

• сливная труба ванны — диаметр 40 мм (укладывается с уклоном 1:30);
• душ — диаметр 40 мм (уклон 1:48);
• унитаз — диаметр 110 мм (уклон 1:20);
• раковина — диаметр 40 мм (уклон 1:12);
• биде — диаметр 40 мм (уклон 1:20);
• мойка — диаметр 40 мм (уклон 1:36);
• комбинированный слив на душ, ванну и мойку — диаметр 50 мм (уклон 1:48);
• центральный стояк — диаметр 110 мм;
• отводы от центрального стояка — 60 мм.

Для монтажа наружных коммуникаций нужно применять трубы диаметром 160-200 мм. Канализационные трубы и фитинги из ПВХ подбираются так, чтобы их размеры соответствовали друг другу.

Рынок строительных материалов изобилует многообразием изделий для устройства системы стоков в постройках любого типа:

• частных домах,
• сельскохозяйственных фермах,
• зданиях общественного назначения.

Ключевые элементы этой инженерной магистрали – фитинги для канализации. Эти изделия являются соединительными деталями для труб и других компонентов системы, обеспечивают возможность монтажа трубопровода любой конфигурации.

Канализационные системы из поливинилхлорида

Относительно недавно при обустройстве канализации в собственных и многоэтажных домах задействовали чугунную продукцию и металлические фитинги. Для проведения монтажных работ необходимо было применять разную сварку, в основном это была электросварка.

Относительно недавно при обустройстве канализации в собственных и многоэтажных домах задействовали чугунную продукцию и металлические фитинги. Для проведения монтажных работ необходимо было применять разную сварку, в основном это была электросварка.

Другим основополагающим признаком является метод крепежа. Детали могут соединяться двумя способами:

• с помощью уплотнительного кольца;
• посредством склеивания.

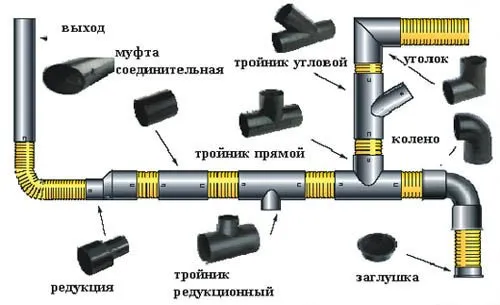

Схема соединения пластиковых труб фитингами

Для внешней и внутренней сети также характерны различные виды фитингов для канализационных труб, каждый из которых выполняет строго определенную функцию. В строении внешней стороны механизма предусмотрены следующие составные части:

• муфты;
• ревизии с крышкой;
• крестовины;
• компенсационные патрубки;
• редукции и т. д.

В качестве специфических приспособлений для внутренней канализации используются обратные клапаны, заглушки, отводы и др.

Фитинги для внутренней канализации

Что представляют собой канализационные фитинги

Современные фитинги для канализационных труб – это обязательные элементы канализационных трубопроводов.

• для соединения в единую конструкцию комплектующих изделий при обустройстве канализации в доме или квартире;
• для присоединения сантехнического оборудования к главной магистрали, отводящей стоки.

Современные фитинги для канализационных труб – это обязательные элементы канализационных трубопроводов.

Они предназначаются:

• для соединения в единую конструкцию комплектующих изделий при обустройстве канализации в доме или квартире;
• для присоединения сантехнического оборудования к главной магистрали, отводящей стоки.

Разновидности фитингов для канализации

Фитинги для канализационных труб ПВХ в зависимости от типа канализационной системы бывают предназначены:

• для монтажа во внутренних системах;
• для применения во внешних сетях.

В зависимости от способа соединения фитинги и трубы делятся на:

• изделия, соединяющиеся «под резиновое кольцо»;
• элементы под клеевой способ соединения без применения уплотнительных колец.

Для соединения элементов канализации клеевым способом используют фитинги для канализационных труб ПВХ, которые одинаковы как для внутренней, так и для наружной сети:

1. Муфта.
2. Отвод. Может иметь угол 30°, 45°, 87° и 90°.
3. Тройник. Производится с углом 45°, 67° и 90°.
4. Ревизия с крышкой.
5. Редукция (переходник).
6. Заглушка.
7. Двухплоскостная крестовина. Может быть с углом 45° и 90°.
8. Седелка под клей с раструбом с углом 90°.
9. Седелка под клей, имеющая гладкий конец. Угол 90°. Этот элемент служит для врезки в стояки канализации.

Когда монтируют фитинги для труб ПВХ для канализации необходимо придерживаться таких рекомендаций:

• резать ПВХ изделия нужно при помощи пилы с мелкими зубьями, поскольку именно данный инструмент оставляет на месте спила самые меньшие задиры. Также для резки можно брать отрезок троса, оснащенный двумя ручками;
• затем следует обработать получившуюся кромку на спиле. Удаление шероховатостей и неровностей предотвратит образование засоров и создаст плотное соединение между элементами;
• зачистку и склеивание производят насухо;
• при образовании на участке соединения пустот их нужно обработать клеем, нанеся его кистью.

Рассмотрим разновидности фитингов для внутренней канализации, оборудованных резиновым уплотнительным кольцом:

1. Муфта — используется для соединения двух параллельных труб между собой, также существуют ревизионные муфты, в которых предусмотрено открываемое окошко для очистки системы.
2. Редукция (переходник между разными диаметрами) — применяется для стыковки труб, размеры которых не совпадают, а также для соединения чугунных изделий с пластиковыми.
3. Тройник — позволяет выполнить параллельное либо наклонное ответвление от основного трубопровода, выпускаются с углом наклона 45, 65 и 90 градусов.
4. Двухплоскостная крестовина — выполняет два перпендикулярных ответвления на трубы идентичных либо отличающихся диаметров, углы наклона — 45 0 и 90 0 .
5. Одноплоскостная крестовина — используется для обустройства двух параллельных ответвлений, углы 45 0 и 90 0. С помощью крестовин чаще всего подводятся сливные трубы от ванн, моек и сантехнических приборов к основному стояку.
6. Отвод — позволяет выполнить поворот в укладке двух параллельных труб, углы 30, 40 и 90 градусов.
7. Компенсационный патрубок — используется при проведении ремонтных работ для замены поврежденного участка трубопровода, который предварительно вырезается.
8. Заглушка — перекрывает транспортируемую жидкость при проведении ремонта либо ревизии трубопровода.
9. Аэратор (канализационный клапан) — устанавливается на верхнюю торцевую часть канализационного стояка, блокирует выброс канализационных газов в помещение через унитаз, что может происходить вследствие воздушного разряжения внутри стояка, при котором водяной гидрозатвор высасывается из сифона.

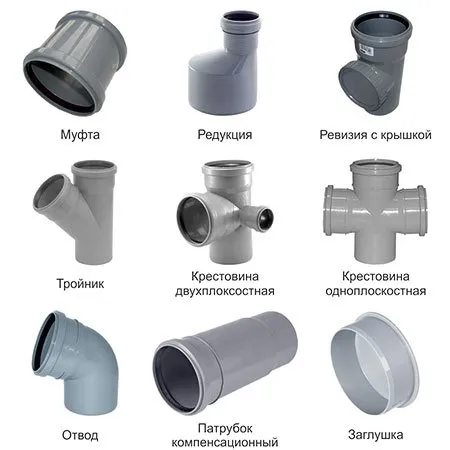

Разновидности канализационных фитингов

Для монтажа наружной канализации, помимо того же сортамента соединительных элементов, что и при укладке внутренней системы, применяются следующие виды фасонных конструкций:

• обратный клапан — предназначен для блокировки обратного хода циркулирующей жидкости в наружном трубопроводе, им в обязательном порядке комплектуются трубы уложенные с уклоном менее 2 см;
• двухколенный сифон — соединяет две параллельные трубы, образуя изгиб на месте стыка, что создает препятствие для обратного хода канализационных газов.

Технические требования и размеры соединительных фитингов из ПВХ приведены в следующих нормативных документах:

• ГОСТ №18559 — для безнапорной канализации;
• ГОСТ №52135 — для напорных систем.

Размеры фитингов должны быть подобраны в соответствии диаметром используемых труб. На рынке представлены следующие типоразмеры фасонных конструкций для наружной канализации:

• муфты — диаметр 110-400 мм (ревизионная муфта до 315 мм), длина 12-33 см;
• отводы — ∅ 110-400 мм, расстояние между раструбами 1.5-9 см;
• тройник на 450 — ∅ 110-400, длина боковых раструбов 14-53 см, высота от торцевой части до начала выступа раструба — 14-50 см;
• обратный клапан- ∅ 110-250, длина от 30 до 52 см;
• двухколенный сифон — ∅ 110-200 мм, длина 51-82 см.

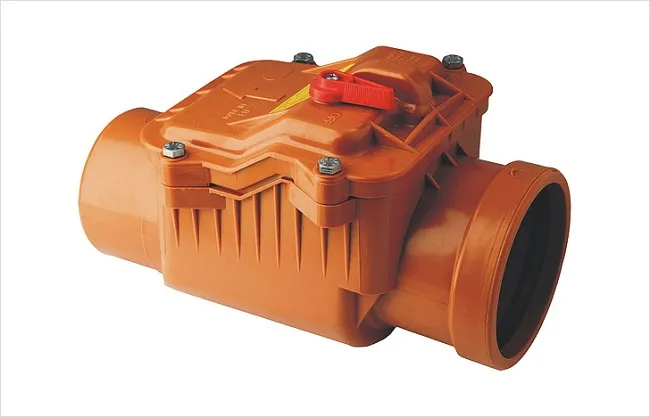

Обратный канализационный клапан

ПВХ фитинги для монтажа внутренней канализации имеют диапазон диаметров от 50 до 200 мм. Для крепления труб на стенах применяются пластиковые хомуты, которые усаживаются на несущую конструкцию с помощью двух анкеров.

Монтаж и соединение пластиковых трубопровод необходимо выполнять с соблюдением следующих требований:

1. Нарезка ПВХ труб больших размеров выполняется посредством специального инструмента — трубореза, который может быть заменен болгаркой либо ножовкой. Главное, чтобы срез был перпендикулярным оси трубы, поскольку герметичное соединение невозможно выполнить при наличии зазоров в месте стыка.
2. После резки кромку трубы необходимо очистить от заусениц с помощью напильника и наждачной бумаги.
3. При использовании склеиваемых фитингов стыкующиеся участки необходимо предварительно обезжирить, после чего можно наносить клей. Состав наносится равномерным слоем с помощью кисти, излишки клея при стыковке конструкций удаляются ветошью.
4. Если применяются фитинги с резиновым уплотнением контактирующие поверхности перед монтажом нужно покрыть силиконовым герметиком. что снизит риск образования протечек. Устанавливать трубу нужно не до упора, а так, чтобы образовывался компенсационный зазор в 1 см. Вам потребуется выполнить предварительную стыковку и сделать на трубе пометку границы вхождения.

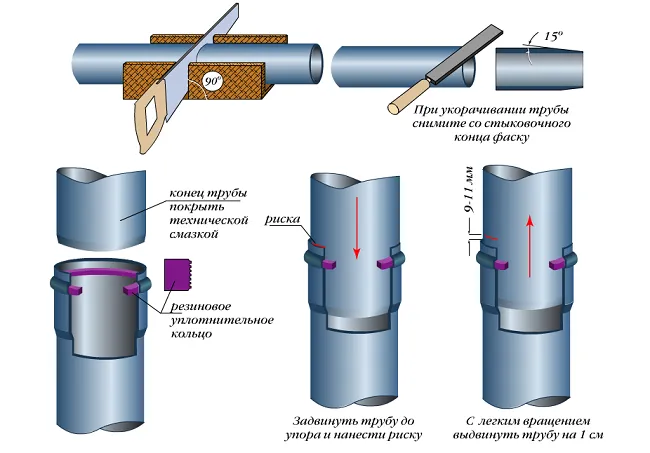

Технология раструбного соединения канализационных труб

Если соединение труб с помощью фитингов выполнено правильно, канализационный трубопровод не будет требовать ремонта на протяжении всего срока эксплуатации.

Фасонные элементы ПВХ по методу обеспечения герметичности соединения бывают двух типов:

1. С уплотнительными резиновыми кольцами.
2. Предназначенные для соединения с использованием клея.

Для монтажа изделий, оснащенных резиновыми прокладками, используется следующая схема:

1. Ветошью очищают деталь от пыли.
2. Убеждаются в том, что резиновое кольцо расположено внутри детали правильно.
3. Прикладывают ее к трубе и маркером отмечают на ней требуемую глубину установки фасонного элемента.
4. Внутреннюю поверхность детали и уплотнитель смазывают силиконовым герметиком .
5. Стыкуют элементы, ориентируясь на отметку глубины установки.

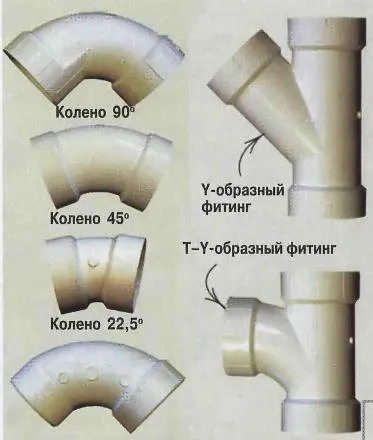

• для стыковки горизонтальной и вертикальной ветви используют колено с углом 90°;
• для выполнения поворота магистрали под прямым углом потребуются два колена с углом 45°;
• для поворотов в одной плоскости предназначены отводы под углами 45° и 22,5°;

Важно: Во время монтажа системы, фитинги для канализационных труб соединяют так, чтобы та часть детали, на которой нет раструба, располагалась в направлении нисходящего потока. В этом случае стоки на пути транспортировки в септик не встретят препятствия в виде выступающей стенки соединительного элемента. Это предотвратит образование засоров .

Во время проектирования инженерной сети рекомендуется минимизировать количество стыков. Поэтому мест соединения с помощью муфт должно быть немного. Эти изделия используют, когда требуется обойти имеющееся на пути магистрали препятствие.

U-образные изделия, предназначенные для изъятия и удержания попавших в систему мелких предметов и мусора. Также используются для устройства гидрозатвора. Производители предлагают два типа сифонов: с заглушкой и без таковой.

Сифоны первого типа монтируют, если имеется свободный доступ к этой части инженерной сети, предоставляющий возможность очистки фитинга.

Используется при необходимости врезки в канализационный стояк.

Изделие, обеспечивающее переход от трубы одного диаметра на другой.

Монтируют в нижней части стояка для создания уклона горизонтальной ветки, применяют во время ремонта сети.

Используется для обеспечения доступа к прочистке системы.

Канализационные фитинги с клеевым соединением бывают сечением 50 и 110 мм. Для обеспечения герметичности соединения используют клеевые составы и обезжириватели Tangit, Gebsoplast, Griffon и др.

• для монтажа во внутренних системах;
• для применения во внешних сетях.

• изделия, соединяющиеся «под резиновое кольцо»;
• элементы под клеевой способ соединения без применения уплотнительных колец.

• резать ПВХ изделия нужно при помощи пилы с мелкими зубьями, поскольку именно данный инструмент оставляет на месте спила самые меньшие задиры. Также для резки можно брать отрезок троса, оснащенный двумя ручками;
• затем следует обработать получившуюся кромку на спиле. Удаление шероховатостей и неровностей предотвратит образование засоров и создаст плотное соединение между элементами;
• зачистку и склеивание производят насухо;
• при образовании на участке соединения пустот их нужно обработать клеем, нанеся его кистью.

Рассмотрим разновидности фитингов для внутренней канализации,  оборудованных резиновым уплотнительным кольцом:

1. Муфта – используется для соединения двух параллельных труб между собой, также существуют ревизионные муфты, в которых предусмотрено открываемое окошко для очистки системы.
2. Редукция (переходник между разными диаметрами) – применяется для стыковки труб, размеры которых не совпадают, а также для соединения чугунных изделий с пластиковыми.
3. Тройник – позволяет выполнить параллельное либо наклонное ответвление от основного трубопровода, выпускаются с углом наклона 45, 65 и 90 градусов.
4. Двухплоскостная крестовина – выполняет два перпендикулярных ответвления на трубы идентичных либо отличающихся диаметров, углы наклона – 450 и 900.
5. Одноплоскостная крестовина – используется для обустройства двух параллельных ответвлений, углы 450 и 900. С помощью крестовин чаще всего подводятся сливные трубы от ванн, моек и сантехнических приборов к основному стояку.
6. Отвод – позволяет выполнить поворот в укладке двух параллельных труб, углы 30, 40 и 90 градусов.
7. Компенсационный патрубок – используется при проведении ремонтных работ для замены поврежденного участка трубопровода, который предварительно вырезается.
8. Заглушка – перекрывает транспортируемую жидкость при проведении ремонта либо ревизии трубопровода.
9. Аэратор (канализационный клапан) – устанавливается на верхнюю торцевую часть канализационного стояка, блокирует выброс канализационных газов в помещение через унитаз, что может происходить вследствие воздушного разряжения внутри стояка, при котором водяной гидрозатвор высасывается из сифона.

• обратный клапан – предназначен для блокировки обратного хода циркулирующей жидкости в наружном трубопроводе, им в обязательном порядке комплектуются трубы уложенные с уклоном менее 2 см;
• двухколенный сифон – соединяет две параллельные трубы, образуя изгиб на месте стыка, что создает препятствие для обратного хода канализационных газов.

Фитинги «под резиновое кольцо» для наружной канализации

Для обустройства внутренней канализации производители выпускают такие фитинги для пластиковых канализационных труб «под резиновое кольцо»:

1. Муфта. В продаже имеется несколько ее разновидностей – ремонтная полнопроходная и с упором.
2. Редукция. Ее используют, когда размеры канализационных труб и фитингов не совпадают и при переходе с чугунной трубы на пластиковое изделие.
3. Ревизия с крышкой – нужна для выполнения очистных мероприятий.
4. Тройник. Может иметь угол 45°, 67° или 90°.
5. Двухплоскостная крестовина. Бывает с углом 45° и 90°. Ее используют при раструбах разного диаметра.
6. Одноплоскостная крестовина. Может иметь угол 45° и 90°.
7. Отвод. Производится с углом 30°, 45° и 90°.
8. Заглушка.
9. Патрубок компенсационный.

Когда создается наружная канализация – трубы и фитинги соединяют «под резиновое кольцо» с применением следующих элементов:

1. Муфта.
2. Отвод. Может иметь угол, равный 15°, 30°, 45°, 67° и 90°.
3. Двухраструбный отвод (90°). У него с двух сторон присутствуют резиновые кольца.
4. Тройник. Продается с углом 45°, 67° или 90°.
5. Трехраструбный тройник с углом 90°.
6. Редукция. Ее применяют для перехода с трубы одного диаметра на изделие с другим диаметром.
7. Заглушка.
8. Одноплоскостная крестовина. Может иметь угол 90°.
9. Ревизия с крышкой.
10. Клапан обратный. Его устанавливают на трубопровод, проложенный горизонтально с уклоном 2 сантиметра на один метр.
11. Двухколенный сифон.

1. Муфта. В продаже имеется несколько ее разновидностей — ремонтная полнопроходная и с упором.
2. Редукция. Ее используют, когда размеры канализационных труб и фитингов не совпадают и при переходе с чугунной трубы на пластиковое изделие. Естественно, нужно учитывать размеры канализационных труб из пластика при выборе комплектующих.
3. Ревизия с крышкой – нужна для выполнения очистных мероприятий.
4. Тройник. Может иметь угол 45°, 67° или 90°.
5. Двухплоскостная крестовина. Бывает с углом 45° и 90°. Ее используют при раструбах разного диаметра.
6. Одноплоскостная крестовина. Может иметь угол 45° и 90°.
7. Отвод. Производится с углом 30°, 45° и 90°.
8. Заглушка.
9. Патрубок компенсационный.

1. Муфта.
2. Отвод. Может иметь угол, равный 15°, 30°, 45°, 67° и 90°.
3. Двухраструбный отвод (90°). У него с двух сторон присутствуют резиновые кольца.
4. Тройник. Продается с углом 45°, 67° или 90°.
5. Трехраструбный тройник с углом 90°.
6. Редукция. Ее применяют для перехода с трубы одного диаметра на изделие с другим диаметром.
7. Заглушка.
8. Одноплоскостная крестовина. Может иметь угол 90°.
9. Ревизия с крышкой.
10. Клапан обратный. Его устанавливают на трубопровод, проложенный горизонтально с уклоном 2 сантиметра на один метр.
11. Двухколенный сифон.

Фитинги для канализационных труб: виды, размеры, способы монтажа

Клеевой способ монтажа фитингов

• отводы;
• заглушки;
• седелки;
• тройники;
• крестовины;
• металлические штуцера.

При соединении труб клеевым способом используются стандартные изделия из ПВХ, которые одинаковы и для наружных, и для внутренних сетей.

Клеевое соединение ценится за высокие герметичные качества, ведь в процессе работы с трубами используется специальный клей. Застывая, вещество становится плотным и твердым, не позволяя жидкости покидать трубопровод в местах стыковки. Соединители под клеевой способ монтажа практически не отличаются от аналогов, используемых в стандартной схеме.

Как правильно выбрать фитинги

Таблица классификаций канализационных фитингов

• номенклатура;
• способ установки;
• материал;
• тип монтажа;
• диаметр.

Если производится выбор внутренних элементов, их стенки должны быть около 2.2 мм. Для внешней области нужны более прочные детали с толщиной стенок не менее 3.5 мм.

Главным отличительным признаком соединительных частей для внешней и наружной канализации является цвет детали. Снаружи ставятся оранжевые крепления, а внутри система оснащается серыми приспособлениями.

Современные канализационные сети могут быть смонтированы из труб и комплектующих разного типа: полипропиленовых, чугунных, из поливинилхлорида (ПВХ), стали, керамики, асбестоцемента.

Каждая из деталей может быть представлена в нескольких вариантах. Так, муфты бывают ремонтные и с упором, крестовины – с углами 45° и 90°, отводы – с углами 30°, 45° и 90°.

Чаще всего застройщики выбирают наиболее удобные для монтажа пластиковые трубы (из поливинилхлорида).

Пластиковые фитинги для труб пвх подразделяются на два типа:

1. Для устройства внешней части системы.
2. Для внутренней.

Монтаж наружной части магистрали имеет свои особенности, поэтому нужно знать, какие размеры фитингов бывают для канализации внутренней и внешней.

Рассматривая инженерную сеть из канализационных труб ПВХ. находим, что в группе комплектующих для наружной канализации присутствуют дополнительные элементы:

• отводы с углами 15° и 67°;
• отводы двухраструбные, оснащенные резиновыми уплотнителями с обеих сторон детали;
• сифоны с двумя коленами;
• обратные клапаны;
• тройники трехраструбные.

Современные канализационные сети могут быть смонтированы из труб и комплектующих разного типа: полипропиленовых, чугунных, из поливинилхлорида (ПВХ), стали, керамики, асбестоцемента.

Как утеплить канализационную трубу на улице?

Утепление канализационной трубы на улице можно провести следующим образом:

1. Использование трубной изоляции. Трубную изоляцию можно купить в строительных магазинах, она представляет собой трубку из пенополиэтилена, которая одевается на трубу. Она может иметь различную толщину и диаметр в зависимости от размера трубы. Для установки изоляции на канализационную трубу нужно сначала измерить ее диаметр, затем нарезать нужную длину изоляции и нарезать ее вдоль, чтобы она легко надевалась на трубу. После этого трубу можно обернуть слоем утеплителя и закрепить изоляцию на трубе с помощью специальной ленты.

2. Использование минеральной ваты. Минеральная вата также может быть использована для утепления канализационной трубы. Для этого нужно обернуть трубу слоем минеральной ваты и закрепить ее на трубе с помощью пленки или клея. Важно помнить, что при использовании минеральной ваты необходимо защитить ее от влаги, чтобы она не потеряла свои утепляющие свойства.

3. Использование теплоизоляционной ленты. Теплоизоляционная лента представляет собой ленту из фольги или полиэтилена с клеевым слоем. Она может быть использована для утепления канализационной трубы, просто наклеивается на трубу и обертывается вокруг нее. Эта лента может использоваться в качестве дополнительного утеплителя на уже утепленной трубе.

Важно помнить, что при утеплении канализационной трубы на улице необходимо использовать материалы, устойчивые к воздействию влаги и атмосферных условий. Также необходимо обеспечить хорошую вентиляцию, чтобы избежать образования конденсата внутри трубы.
