Если вы планируете строить или ремонтировать крышу, то вам необходимо знать, как рассчитать оптимальный уклон. В зависимости от условий и материала, необходимо учитывать ряд факторов. Мы расскажем, как рассчитать уклон крыши правильно и без ошибок.
Крыша должна гармонично сочетаться с экстерьером фасада, защищать стены и фундамент, сохранять тепло зимой и защищать дом от солнца летом. Чтобы она не провалилась под тяжестью снега, чтобы ее не снесло первым сильным ураганом, нужно знать, как посчитать уклон.
- Три основных фактора, влияющих на кровельный уклон
- Ветровые нагрузки
- Количество осадков и снеговые нагрузки
- Материал кровельного покрытия
- В чем измеряется угол уклона крыши
- Минимально допустимый уклон кровли для различных материалов
- Как произвести расчет уклона кровли: несколько рекомендаций
Три основных фактора, влияющих на кровельный уклон
Дом – сложное архитектурное сооружение, при проектировании которого нужно учитывать нормы СНиПов и актуализированных СП. В них даются рекомендации: как рассчитать уклон кровли, сколько нужно стропил и где их располагать, как обустроить вентиляционные зазоры. По правилам, нужно учитывать даже аэродинамический коэффициент и средневзвешенную скорость ветра. Мы не будем углубляться в такие тонкости, но остановимся на трех факторах, больше всего влияющих на уклон.
Ветровые нагрузки
Ветровая нагрузка – один их самых важных параметров. Чем круче скаты вашей крыши – тем больше у нее парусность. А это означает, что при сильном урагане увеличивается риск того, что ветром оторвет отдельные элементы или унесет все покрытие вместе с «пирогом».

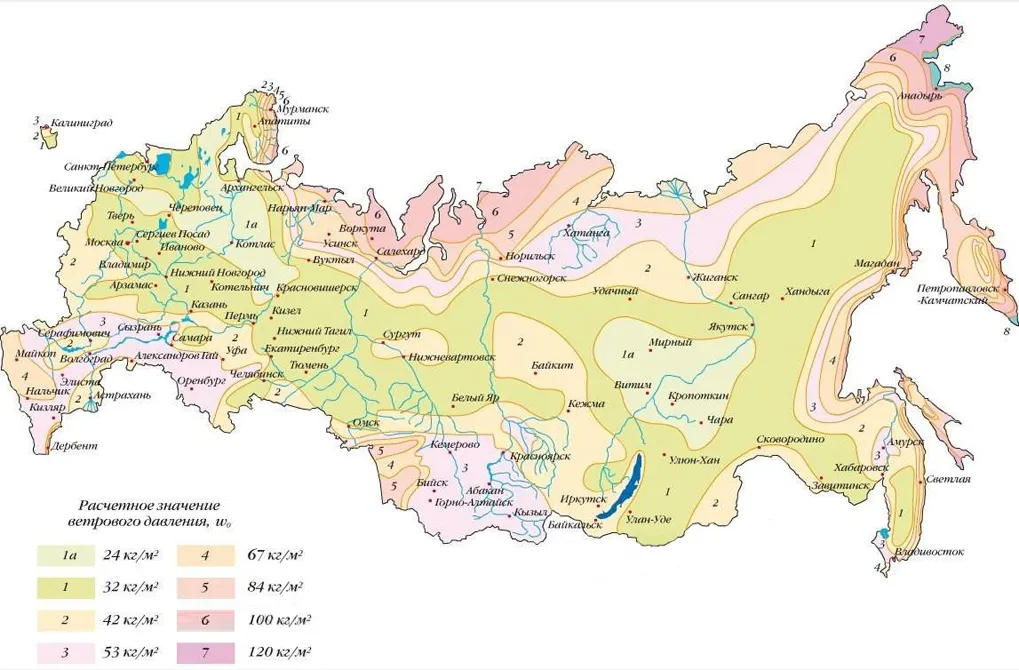

Для индивидуального расчета необходимо знать параметры и коэффициенты для вашей местности. Их можно просто посмотреть на карте.

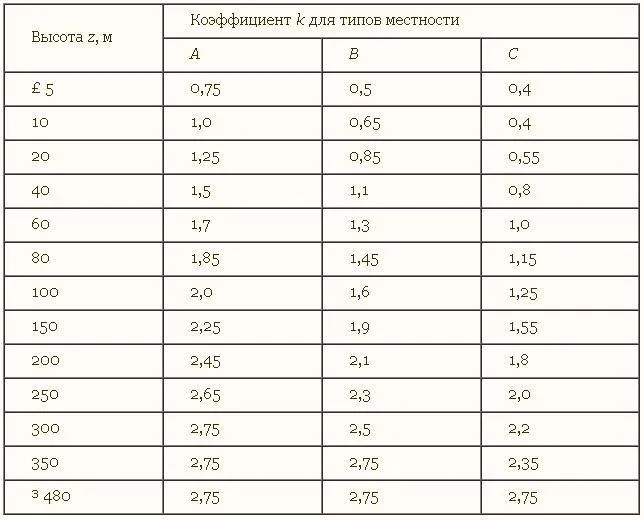

В полной формуле нормативная нагрузка рассчитывается как сумма пульсационной и средней составляющей. В упрощенной – как произведение ветрового давления, коэффициента, который берется в по высоте дома (зависит от этажности), и аэродинамического коэффициента:
W = Wg х K х C
Можно не углубляться в расчеты, а просто взять готовые данные. Чем выше у вас средняя расчетная величина – тем более пологой должна быть крыша.
Количество осадков и снеговые нагрузки

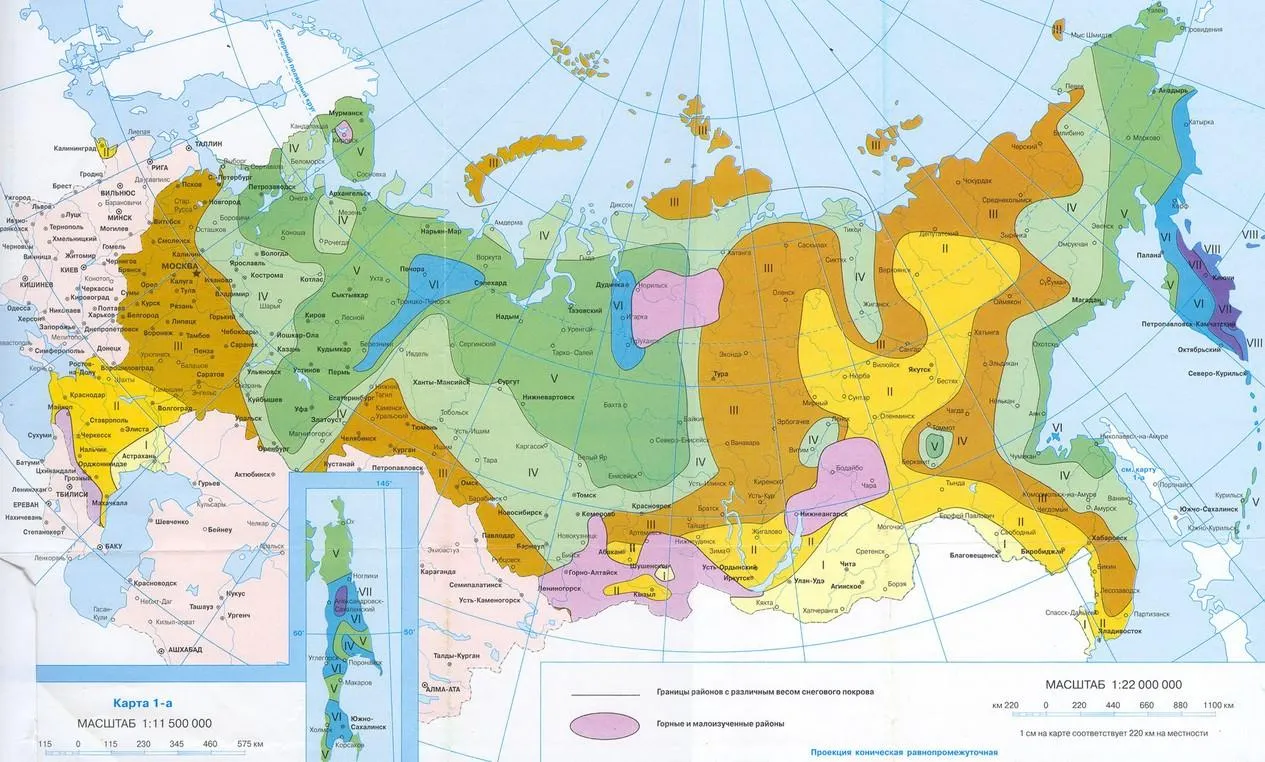

Второй важный момент – осадки. Здесь все работает с точностью до наоборот. Чем больше в вашей местности выпадает зимой снега – тем круче должны быть скаты, чтобы снег съезжал с нее, а не собирался метровой «шапкой». Поэтому в снежных районах минимальный уклон должен быть 45 градусов.
Материал кровельного покрытия
Существуют разные финишные кровельные материалы: металлочерепица, профлист, деревянная (тесовая) дранка, глиняная и битумная черепица, еврошифер и др. Они различаются размером и формой листа или гонта, способом крепления, прочностью. А самое главное – кардинально отличаются структурой и параметрами исходной шероховатости (гладкая, глянцевая, матовая, шероховатая).
С гладких крыш хорошо скатывается вода и соскальзывает снег, поэтому их можно делать малоуклонными. На шероховатых задерживаются снеговые массы и намерзает лед, поэтому их делают более крутыми.
В чем измеряется угол уклона крыши
На чертежах, в таблицах стандартов и нормативов угол наклона крыши может указываться в разных единицах измерения:
● уклон в процентах (%);
● уклон кровли в процентах и градусах (%,°);
● уклон в промилле (‰).
Самая известная и привычная всем нам единица – это градус. Однако во многих формулах используются проценты. Для перевода существуют таблицы:
Промилле – это малая величина, равная 1⁄10 процента. То есть перевод можно сделать самостоятельно.
Минимально допустимый уклон кровли для различных материалов
Решили сэкономить на материале и сделать почти плоскую крышу из осиновой дранки или сланцевой черепицы? К сожалению, об этой затее придется забыть. Малоуклонная кровля действительно практически вдвое снижает расход. Но существуют жесткие ограничения по каждому виду материалов.
1. Для ондулина минимальным является угол 15 градусов.
2 Минимальный уклон кровли из профлиста – 12 °. Но при укладке нужно учитывать, что чем более плоская у вас крыша – тем шире должен быть нахлест на стыках.
3. Минимальный нормативный уклон кровли из металлочерепицы – 14-15 градусов. Но многие кровельщики со стажем говорят, что в районах со снежными русскими зимами лучше класть ее на крышу 20-35 градусов.
4. Для деревянной эко-дранки минимальный уклон кровли должен быть 80 градусов.
Какой же материал можно положить на плоскую крышу и действительно снизить расход? Это рулонная наплавляемая гидроизоляция и битумная черепица. Минимальный уклон плоской кровли из этих материалов составляет всего 1-1,5%. Правда, при этом придется использовать минимум 3-слойную мягкую черепицу.
Как произвести расчет уклона кровли: несколько рекомендаций

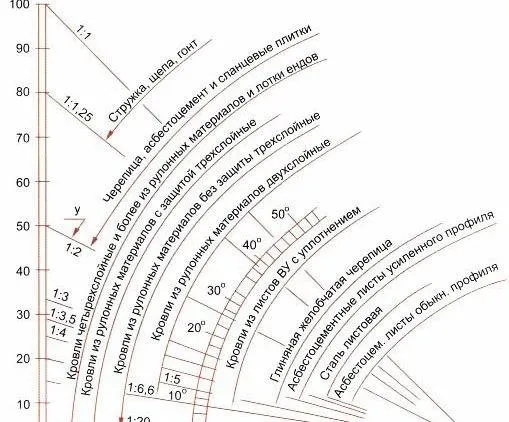

Существует таблица с обобщенными данными, в которой указан минимальный уклон для разных материалов:
Но это лишь справочные, а не точные данные. Поэтому каждый застройщик должен знать, как рассчитать угол наклона крыши. Это будет полезно и для себя, и для контроля действий строительной бригады, которая может наделать ошибок и оставить их вам расхлебывать.

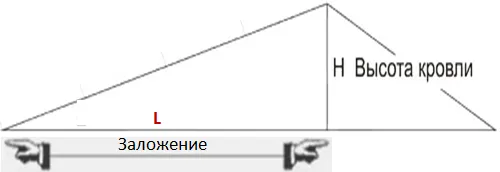

Расчет уклона можно сделать по самой простой математической формуле:
I = H : L

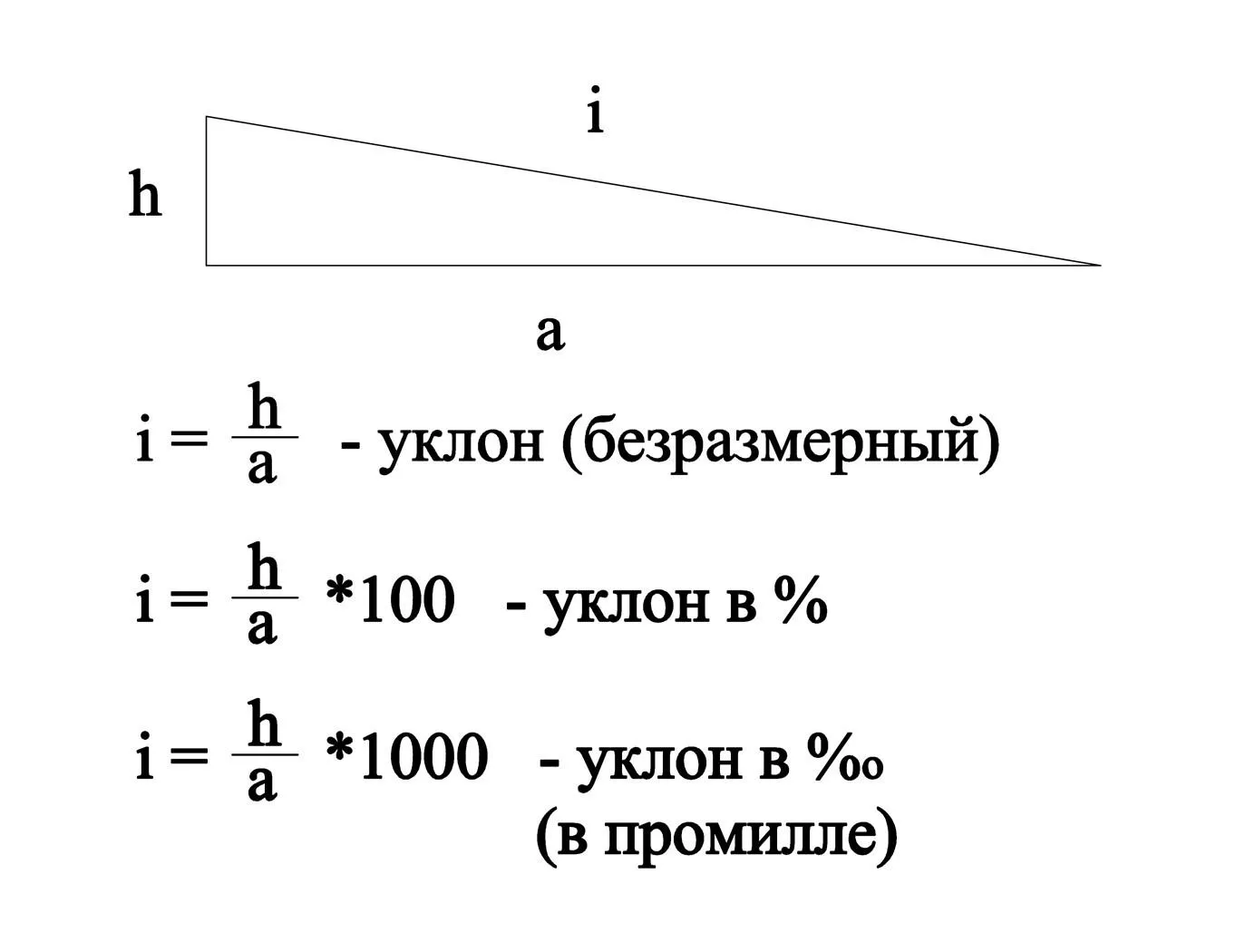

Это формула для расчета величины в градусах. Но что делать, если нужен уклон в процентах, как считать его самостоятельно? В геодезии для этого существуют следующие формулы
Также можно использовать калькулятор углов или таблицу для перевода, которую мы дали выше.
Ваши планы идут вразрез с расчетами? Если вы у вас уже стоит готовая коробка или хотя бы заложен фундамент, то изменить периметр здания не получится. Но угол наклона можно регулировать высотой конька. Для этого достаточно схематично начертить примитивный проект с указанием длины стен, взять минимальный угол по табличной величине с учетом ветровой нагрузки и характеристик материала, а затем высчитать высоту конька.
Какой должен быть уклон на канализационной трубе?
Уклон канализационной трубы зависит от ее диаметра и типа используемого материала. Общий правилом является то, что труба должна иметь некоторый уклон для того, чтобы сток воды мог свободно течь по трубе и не задерживаться в ней, что может вызвать засоры.
Для стандартных диаметров труб, таких как 50, 75, 100 и 150 мм, рекомендуемый уклон составляет около 1-3 см на 1 метр длины трубы (или около 1-3%) в направлении от дома к канализационной системе. Важно отметить, что этот уклон должен быть равномерным, без изломов или перекосов, чтобы вода могла свободно течь.
Для труб большего диаметра и при использовании специальных материалов, таких как полипропилен или поливинилхлорид (PVC), может быть установлен другой уклон, который будет определен в соответствии с проектной документацией и стандартами строительства.
В любом случае, при установке канализационной трубы необходимо следовать инструкциям производителя и строительных норм, чтобы обеспечить правильный уклон трубы и избежать проблем в будущем.
