Проход дымохода через стену в деревянном доме

Установка дымохода в доме через деревянную стену

Конструкция с выводом через стену считается практичным вариантом организации дымохода, главное провести монтаж по всем правилам с соблюдением норм безопасности. В небольшом обзоре представлены принципы работы и установки такого дымохода, основные детали и элементы.

Особенности конструкции дымохода через стену

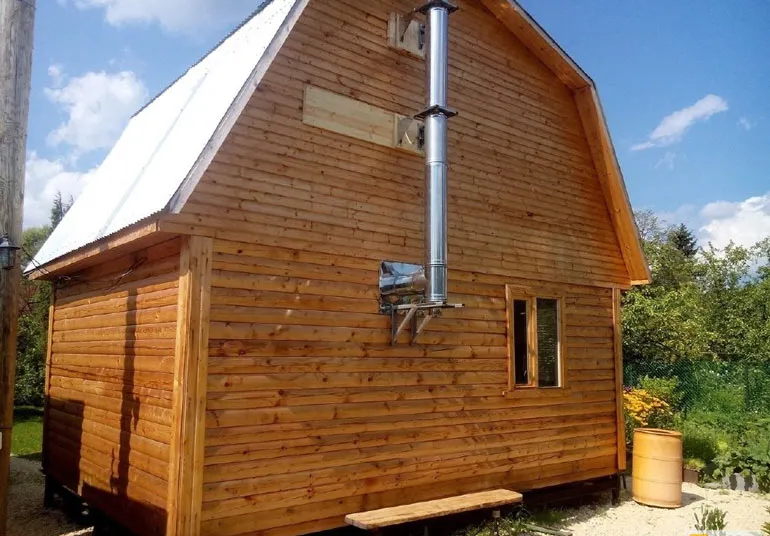

В домах, банях принято выводить печной газ через крышу. Но это не единственная модель газоходов. Дымоход через стену – практичный и удобный вариант обустройства каминов в готовых зданиях. Когда в гаражах устанавливают печки, тоже делают выходы сэндвич-трубы сквозь стену.

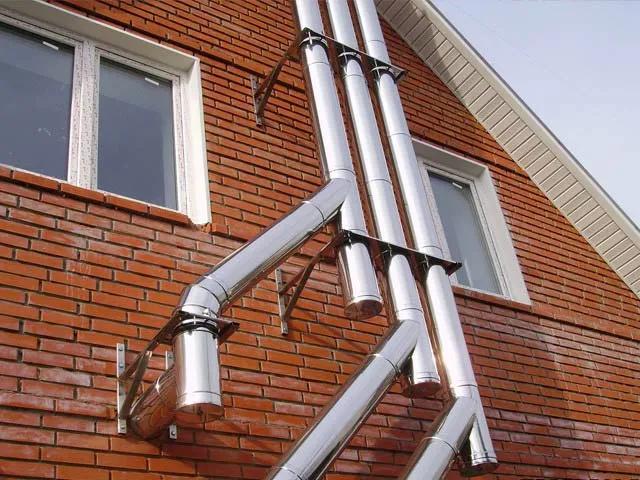

Дымоход через стену – практичный и удобный вариант обустройства каминов в готовых зданиях.

Плюсы и минусы установки такой системы

Основные преимущества прохода трубы через стену:

• Повышение пожаробезопасности объекта, на металлических поверхностях не скапливается много коксовых осаждений;
• Исключено отравление угарным газом при задымлении наружной части трубопровода;
• Не нарушается стропильная система, выполненная из дерева, в целом прочность конструкции не ухудшается;
• Камины и печи можно устанавливать на любой этаж;

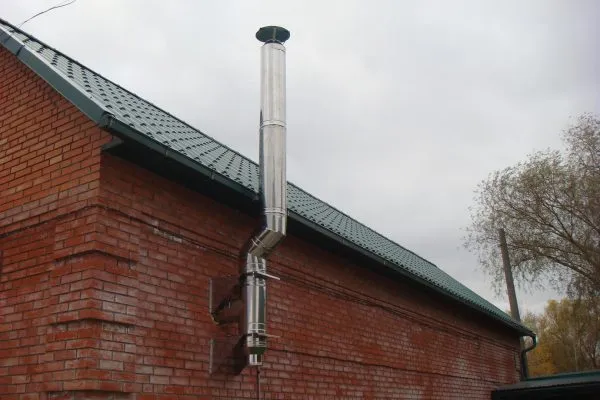

• Внешние дымоходные системы можно установить при модернизации здания, находящегося в длительной эксплуатации, когда невозможно нарушение кровли.

Исключено отравление угарным газом при задымлении наружной части трубопровода.

У внешних газоходов имеются недостатки:

• Сэндвич-трубы требуют надежной фиксации, особенно вверху, где большая ветровая нагрузка, может появиться парусность;
• Для защиты от дождевых стоков, льющихся с крыши, на дымопроводе необходимо обустраивать специальные отливы, делать дополнительный ливневой желоб;
• На выводе трубопровода необходима хорошая теплоизоляция, чтобы не образовывались «мостики холода»;
• При прокладке дымохода по фасаду нарушается облик дома, газоход способен стильно изменить дизайнерский проект.

Газоход должен обеспечивать необходимую пожаробезопасность.

Какие дымоходы можно вывести через стену

Чаще используют трубный прокат, только в каркасных постройках, домах из бруса, в срубах обустраивают кирпичные газоходы. Прежде, чем решить, как будет установлена печь в доме с дымоходом через стену, оценивают горючесть строительной конструкции. Стенка из газобетона подходит для стальных каналов.

Прежде, чем решить, как будет установлена печь в доме с дымоходом через стену, оценивают горючесть строительной конструкции.

Как выбрать диаметр трубы

Для дымоходной системы необходимы предварительные расчеты с учетом мощности котла или печки, работающих на твердом, жидком, газообразном топливе. Стандартные варианты:

• Для газохода от отопительной маломощной установки 3 кВТ приобретают прокат с просветом 8,5 см;
• Когда мощность свыше 5 кВт устанавливают системы толще 12 см.

Минимальная толщина теплоизоляционного слоя – не менее 30 мм (базальтовая вата), для печек на дизтопливе – толще 4,5 мм. Процессу монтажа всегда предшествуют расчеты диаметра труб, толщины теплоизоляции.

Процессу монтажа всегда предшествуют расчеты диаметра труб, толщины теплоизоляции.

Правила монтажа дымохода через стену своими руками

Дымоотведение будет эффективным, если соблюдать основные правила:

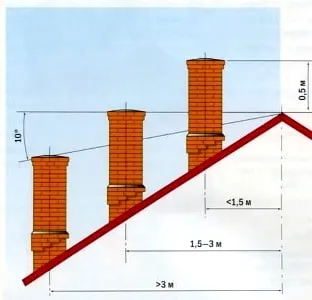

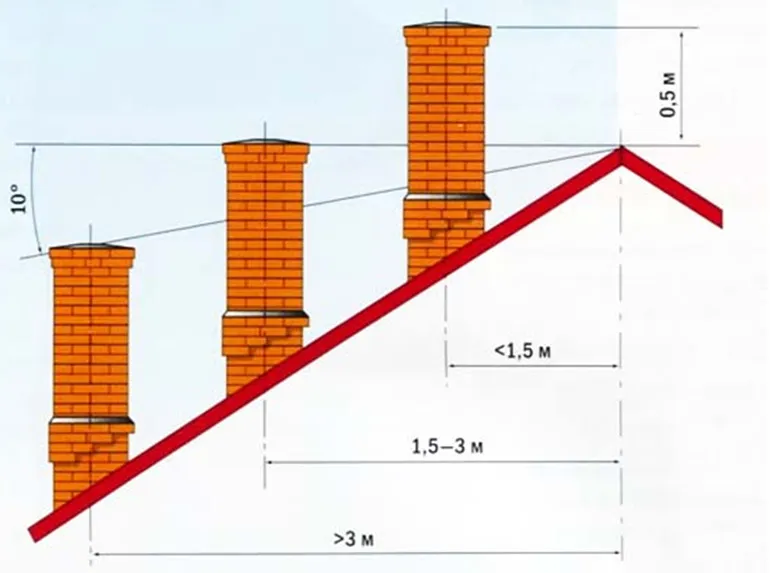

1. Для хорошей тяги необходимо поднять трубу выше конька.
2. При длинной части дымопровода (более 10 м) топливо будет быстро прогорать, при короткой (менее 5 м) не будет интенсивного горения.

Как же лучше вывести трубу от печи через стену, рассказывают специалисты. Основные этапы монтажа дымоотводной системы указаны в пошаговой инструкция.

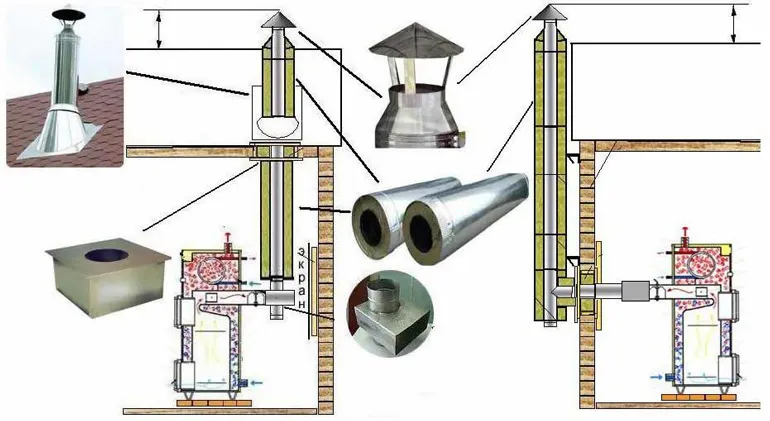

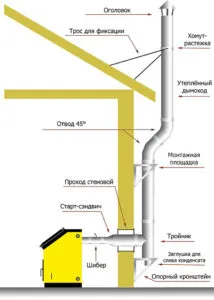

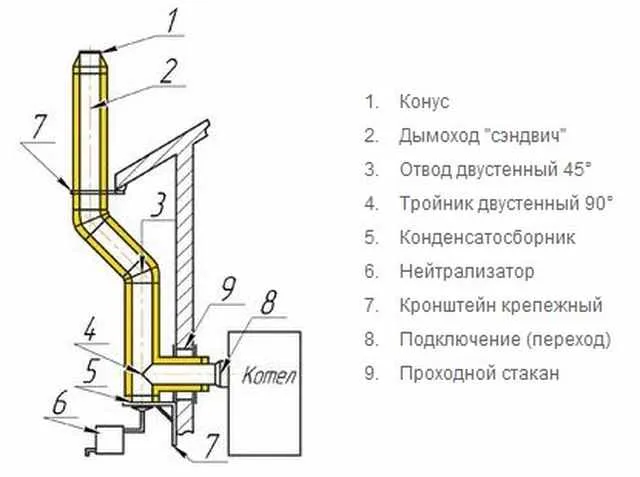

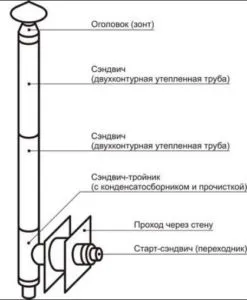

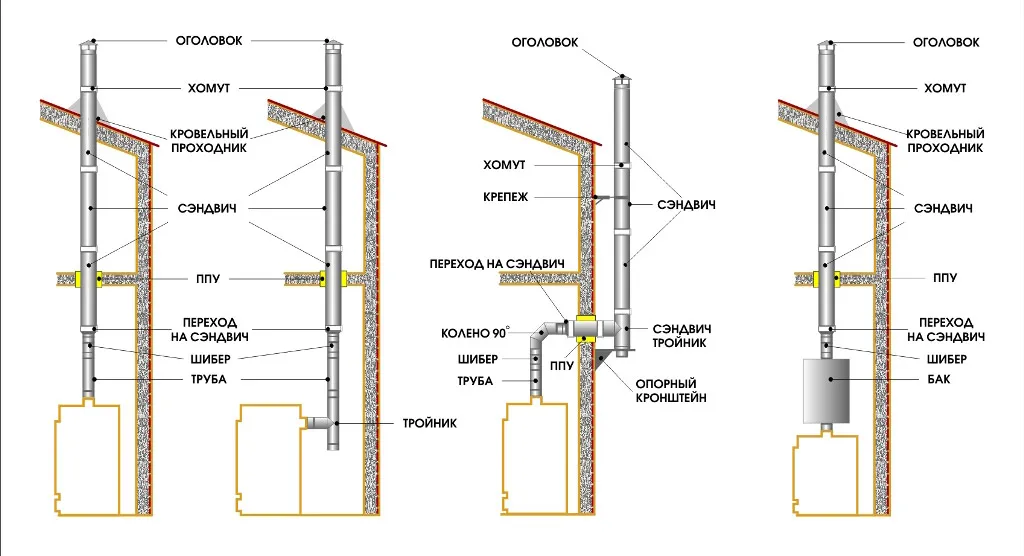

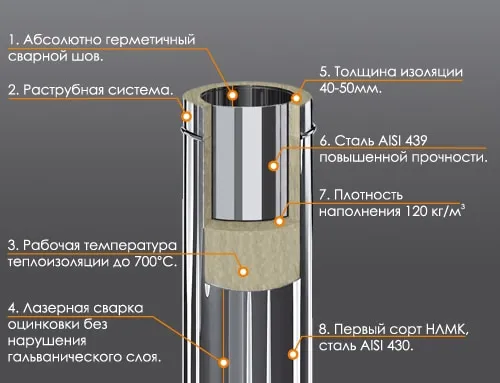

Схема монтажа сэндвич-дымохода

Монтаж дымохода из сэндвич-труб через стену производится согласно нормативам:

• Внутри помещения без стока конденсата;
• Снаружи – «по конденсату», образующаяся влага стекает в водосборный стакан.

Схема подбирается под конкретное помещение, учитывается оформление интерьера. Прокладку сэндвич-дымохода с проходом через стену можно выполнить самостоятельно.

Схема подбирается под конкретное помещение, учитывается оформление интерьера.

Подготовительный этап

Прежде, чем поставить теплогенератор, изолируют основание цементом или жаропрочным металлом. Собирают все комплектующие, сэндвич-система состоит из многих элементов, необходимо подготовить полный сэндвич-комплект. Потребуются поворотные фитинги для формирования колен. Закупают утеплитель с запасом. Рекомендуется прокладка фольгированного слоя к внутреннему контуру. Потребуются метизы для установки крепежных элементов. Стыки фиксируют хомутами.

Рекомендуется прокладка фольгированного слоя к внутреннему контуру.

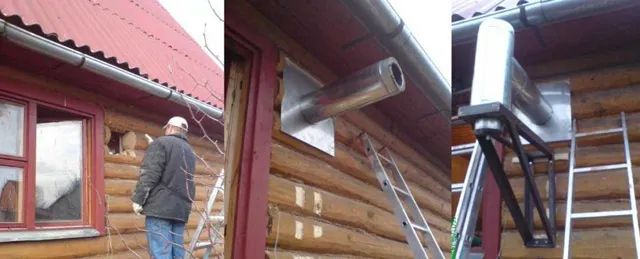

Основные этапы установки

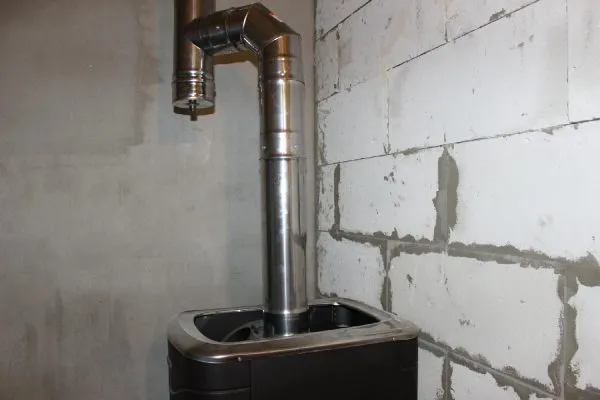

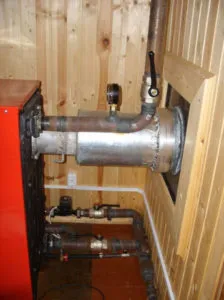

После определения места расположения трубы устанавливают теплооборудование. Затем в стене делается отверстие чуть больше наружного диаметра сэндвича. Монтируется соединительный патрубок, дымоход присоединяется к отопительному оборудованию через тройник. На последнем этане наружная часть газохода крепится к наружной стене строения с шагом не менее 50 см.

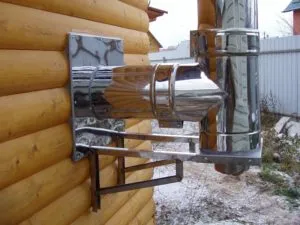

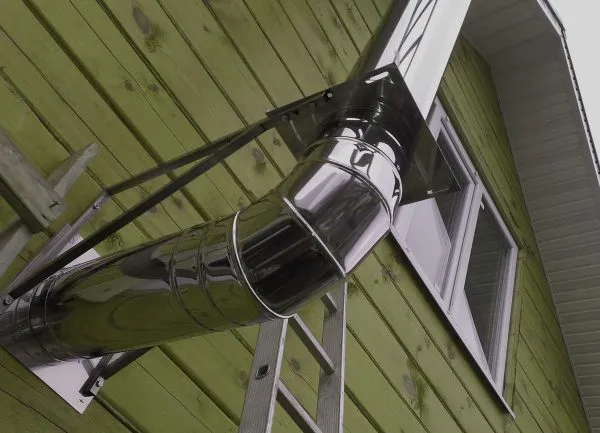

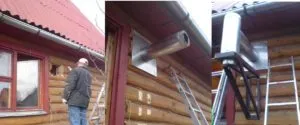

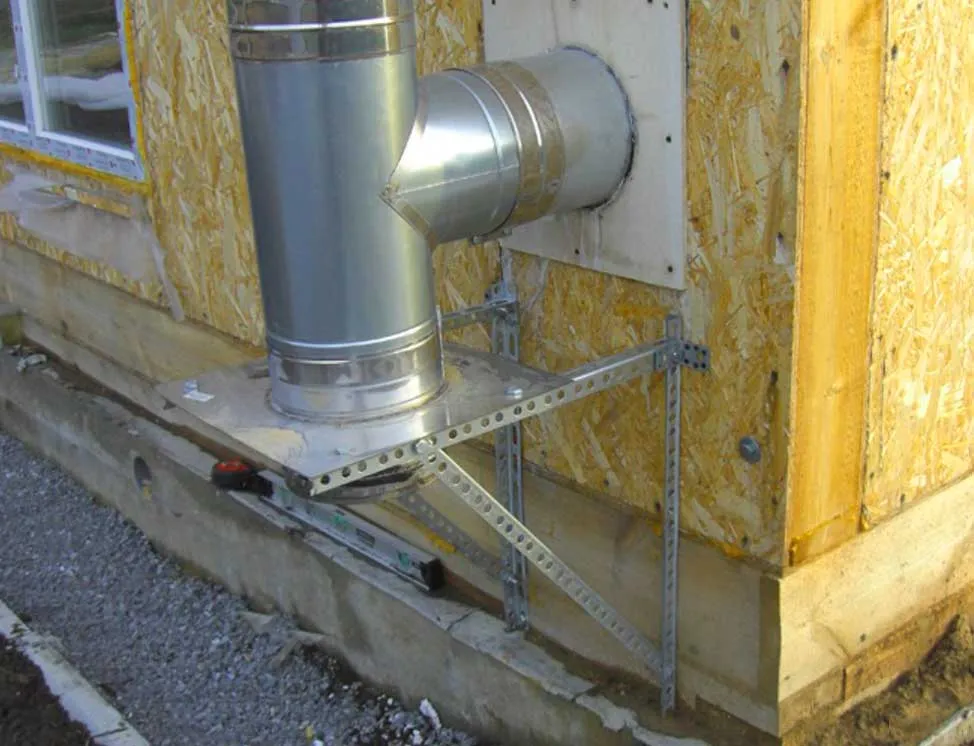

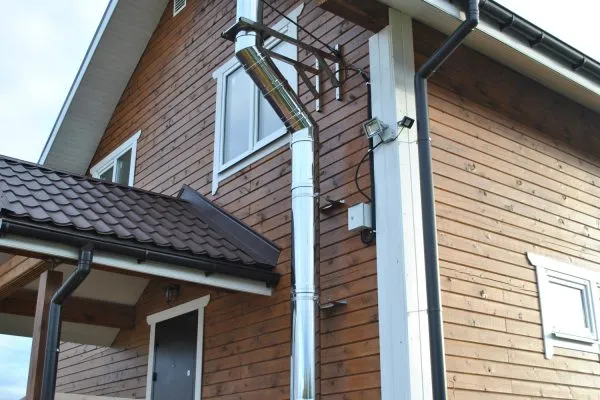

На последнем этане наружная часть газохода крепится к наружной стене строения с шагом не менее 50 см.

Как монтировать самый пожароопасный участок дымохода

При установке печи-амбра через стену сэндвич-системы монтируют своими руками. Первый сегмент дымоотвода делается из фрагмента меньшей трубы. Закрепляется так, чтобы не допускать перегрева креплений, для этого необходимо отступить достаточное расстояние. Базальтовый утеплитель укладывают со 2 колена.

Первый сегмент дымоотвода делается из фрагмента меньшей трубы.

Правила техники безопасности

Не стоит забывать, что дымоход – источник опасности. Располагают газоход подальше от кабеля, газовой трубы. Нежелателен контакт с другими инженерными коммуникациями. Максимальная длина отдельных фрагментов – 1 метр. Важно соблюдать строительные нормы и правила.

Располагают газоход подальше от кабеля, газовой трубы.

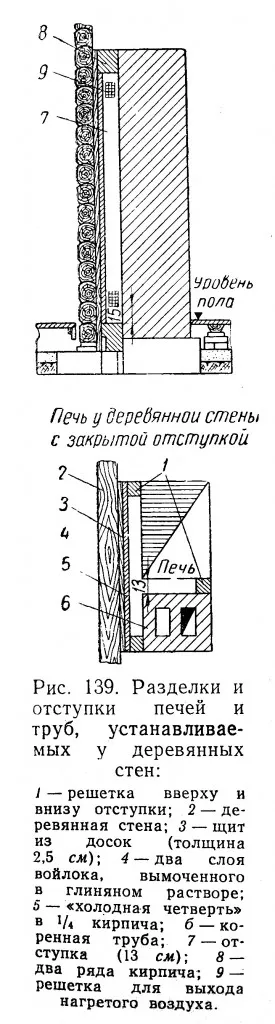

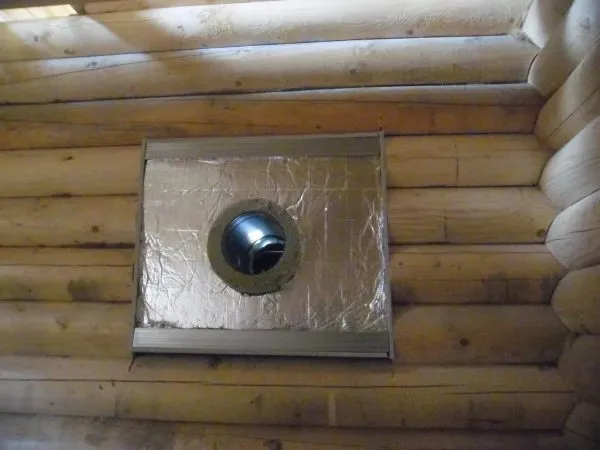

Особенности работы с деревянными стенами

Расстояние до дымопровода должна быть не меньше 26 см. Канал должен быть достаточно утеплен, герметизирован. Чтобы избежать возгорания, нужно четко соблюдать нормативные расстояния, регулярно проводить ревизию труб.

Канал должен быть достаточно утеплен, герметизирован.

Важные недостатки монтажа дымохода через стену

При замерзании скопившегося конденсата возможны разрывы металла, разгерметизация. Когда уменьшают выходной канал, чтобы не делать в стене большое отверстие, тяга будет недостаточной, КПД печи снизится.

Когда дымопровод идет через толщу стены, снаружи здания следует собирать систему по конденсату, иначе влага будет попадать внутрь гильзы, эффективность изоляции значительно снизится.

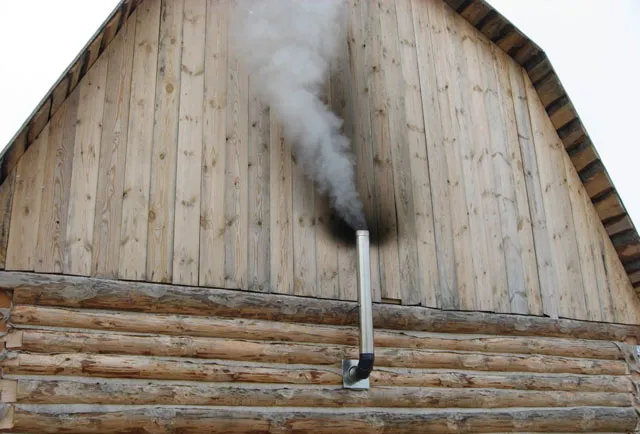

Какие ошибки чаще всего допускают при монтаже

При самостоятельной сборке систем часто не соблюдается принцип монтажа по конденсату. Вторая ошибка – неравномерная раскладка утеплителя в сэндвиче. Для хорошей тяги нужна строго вертикальная вытяжная труба. Заглушку новички часто устанавливают не на той высоте.

Для хорошей тяги нужна строго вертикальная вытяжная труба.

Почему при монтаже дымохода через деревянную стену следует обратиться к специалистам

Важно очень строго выдерживать расстояние от стены, древесину вблизи дымохода обрабатывают специальными составами. Делать выход лучше с использованием готовых проходных узлов. Устанавливать их герметично могут специалисты, имеющие определенные навыки Даже зная, как проводят дымоход через деревянную стену от камина или металлической печки, не стоит рисковать, а доверить работу профессионалам.

Важно очень строго выдерживать расстояние от стены, древесину вблизи дымохода обрабатывают специальными составами.

Продумывая боковой дымоотвод, важно оценивать мощность теплогенератора. При соблюдении правил дымоход будет безопасным, при небольших затратах можно будет установить камин или дополнительную печь.

Видео: Установка трубы дымохода в стену

Дымоход через деревянную стену своими руками

Если вы планируете строительство загородного деревянного дома, тут очень важно изначально продумать, каким именно образом он будет отапливаться. Если вы собираетесь использовать дял отопления печь, камин или твердотопливный котел, очень важно чтобы продукты горения и распада в данных случаях полноценно выводились на улицу и ни в коем случае не попадали в помещение.

Оглавление

Однако и тут все не так просто, в случае установи в доме камина или печи, важно соблюдать все правила со стороны пожарной безопасности и провести монтаж очага и дымохода правильно. Рекомендуем также прочесть следующую статью из нашего тематического блога: «Что нужно знать, перед тем, как купить дровяную печь».

Какой дымоход выбрать для деревянного дома

1. Перед тем как приступить к подключению печи и выводу дымохода через деревянную стену, потолочное перекрытие и крышу дома. В первую очередь необходимо определиться с тем, какой именно дымоход вы выберите:
2. Кирпичный. Кирпичные дымоходы сегодня отходят на второй план и практически не пользуются популярностью. Они очень тяжелые, громоздкие, для них часто нужно сооружать отдельный фундамент. К тому же покупка такого большого количества кирпича очень затратно. Чаще всего, кирпичный дымоход выбирают для того, чтобы воссоздать определенный стиль и расставить необходимые акценты.

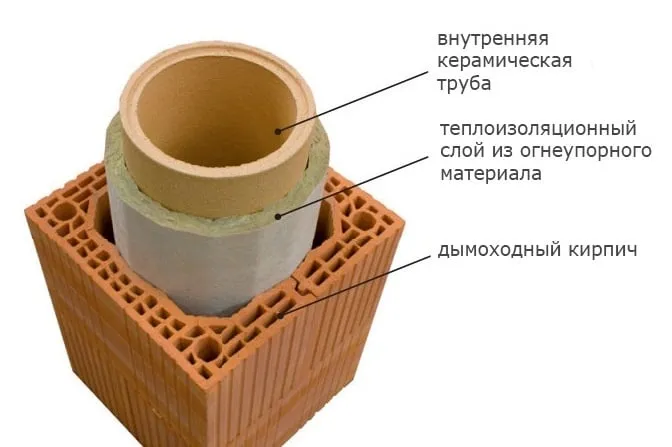

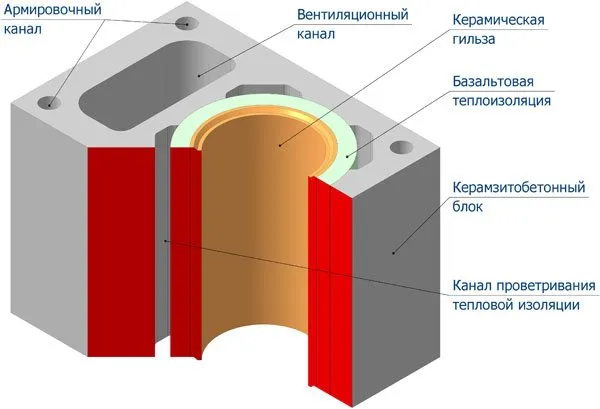

3. Керамический. Такой вариант считается самым современным и инновационным. Труба керамического дымохода состоит из внешнего слоя из особого кирпича, далее идет слой термостойкого утеплителя, после которого следует сама керамическая труба, по которой будет продвигаться газы и отработанные продукты.

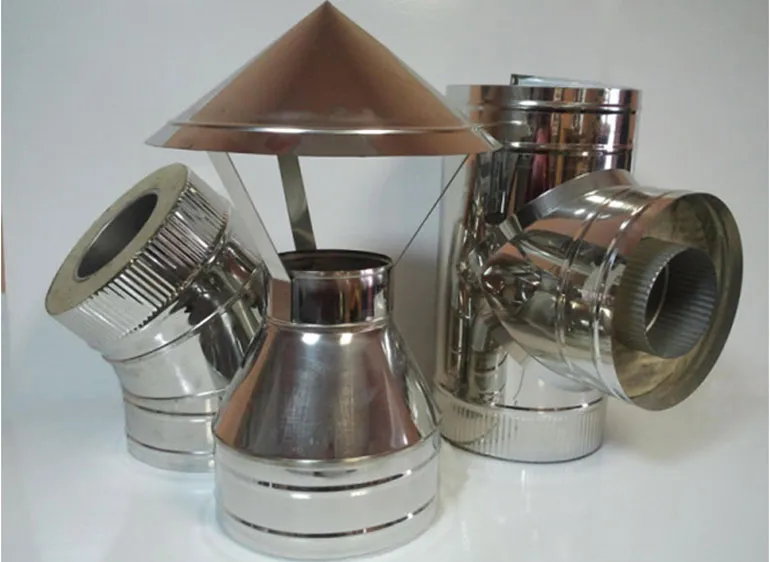

4. Металлический. Металлические дымоходы отличаются тем, что состоят из двух стенок или другими словами труб, которые имеют между собой слой утеплителя. Такой вариант также хорош.

К керамическим дымоходным системам предъявляют ряд следующих требований:

1. Расстояние от такой трубы до несущей балки должно составлять минимум 20 сантиметров, в том случае если укладка из асбеста минимум в два слоя. Если же такой укладки нет, то расстояние увеличивается до 38 сантиметров.
2. Если в качестве утеплителя используется минеральное волокно, то расстояние будет следующим 13-15 сантиметров.
3. Если для облицовки используются горючие материалы, то расстояние будет составлять минимум 26 сантиметров.

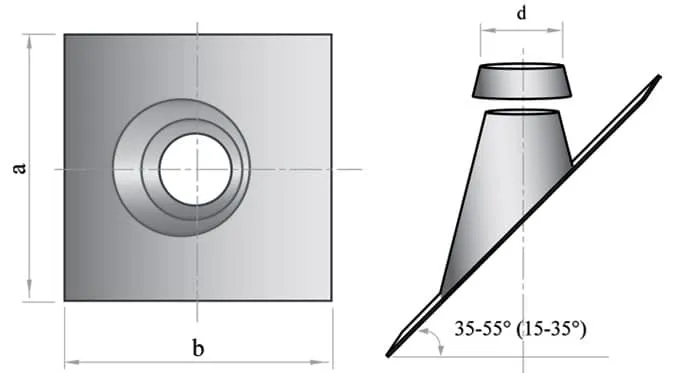

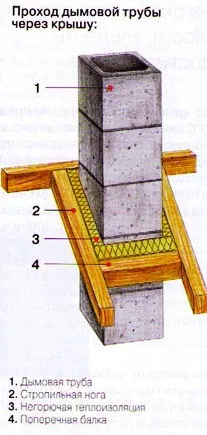

4. При прохождении такого дымохода через крышу, необходимо использовать материалы с негорючим составом, например керамику, природный камень. Сама же крыша обкладывается сталью, шифером или черепицей.

Воспользоваться всеми правилами, которые вы прочли выше, вы может в том случае, если дымоход будет устанавливаться внутри вашего дома. Однако как считают многие печники, лучше всего устанавливать именно наружный дымоход.

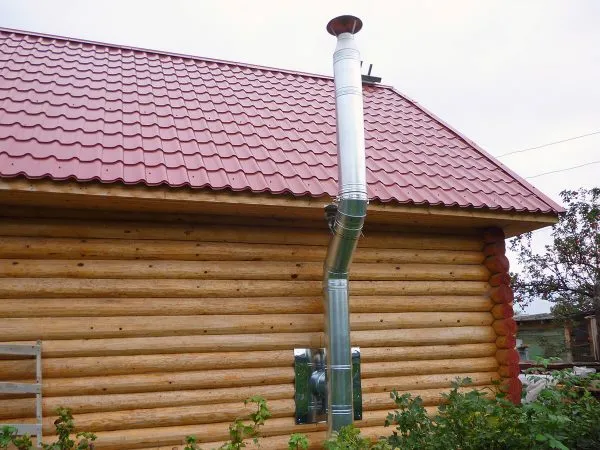

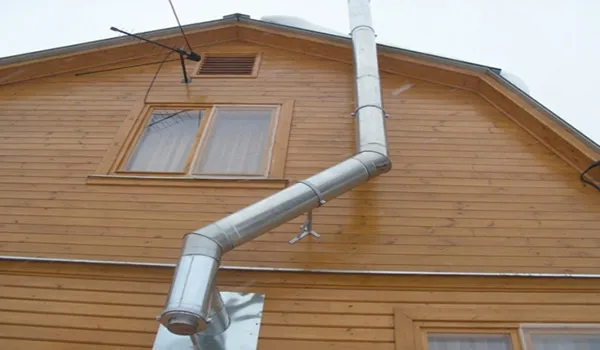

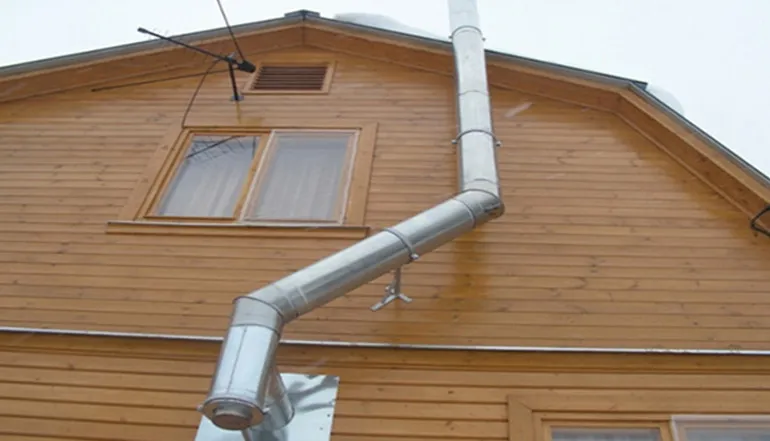

При этом, если вы решите установить дымоход снаружи дома, важно чтобы очаг располагался около наружной стены. Однако, дымоходы с наружной стороны, в большинстве случаев устанавливаются таким образом в том случае, если очаг работает на жидком или газообразном топливе. К недостаткам такого метода относится то, что в процессе работы дымохода, на внутренней поверхности начинает образовываться много конденсата.

Если вы планируете производить установку дымохода снаружи дома, важно пересмотреть требования к теплоизоляции стенок труб. Толщина теплоизоляционного слоя должна составлять около 1 сантиметра минимум. Также, в зонах, где дымоход проходит через перекрытия крыши и потолка в доме, важно опираться на требования и нормы к установке внутренних дымоходов.

Для того, чтобы конденсат не скапливался внутри трубы в больших количествах, внутри необходимо установить специальный капельник. Что не менее важно – это то, что трубы должны периодически чистится и для того чтобы иметь доступ ко внутреннему содержимому, важно изначально все продумать и разместить в нижней части трубы дымохода специальное отверстие для прочистки. Еще раз отметим, что если труба возводится из кирпича, для нее потребуется соорудить отдельный фундамент.

В случае если вы собираетесь ложить своими руками трубу из кирпича, рекомендуем взять на заметку следующие советы и правила:

1. Периодически осуществляется перевязка рядов для того, чтобы конструкция оставалась прочной и устойчивой.
2. кирпич должен быть керамическим и обязательно полнотелым. Также, в качестве сцепляющего состава рекомендуется использовать состав, в основе которого лежит цемент и глина. Такой раствор является огнеупорным.
3. После того как пройдена кровля, можно продолжать кладку по порядовке, однако использовать уже простой цементный раствор.
4. Важно соблюдать одинаковую толщину швов, которая не должна превышать отметки в один сантиметр.
5. Внутреннюю поверхность категорически запрещено штукатурить, так как такой состав не является огнеупорным и легко воспламеняется.

Металлические трубы могут иметь разную толщину, которая подбирается в зависимости от того, какой тип прибора и топлива используются, а также от отапливаемой площади и мощности самого очага. Металлические трубы подходят для очагов, которые работают на дереве, угле и пеллетах. Также они подходят и для газовых отопительных приборов. В основе металлических труб лежит сталь, которая хорошо переносит сильный нагрев и резкие температурные перепады. К преимуществам дымоходных вытяжек из метала относиться то, что как правило помимо трубы, в комплекте идет все необходимое для изоляции, проведения трубы через перекрытие и другие комплектующие необходимые для монтажа.

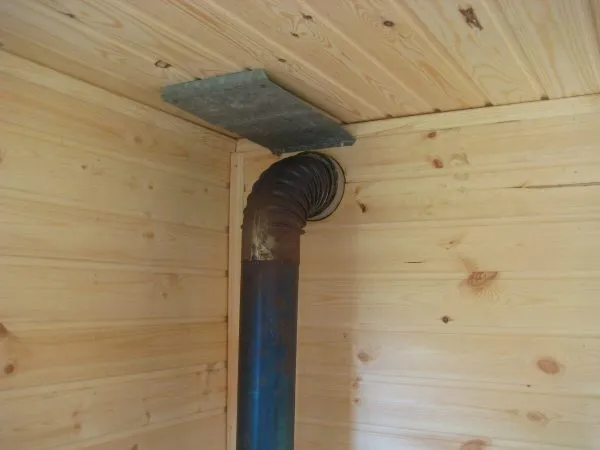

В случае, когда металлический дымоход нужно провести через горизонтальный участок, необходимо сделать для него скользящую заделку. Благодаря ей, в тот момент, когда дерево начнет усаживаться, дымоходные трубы не будет повреждаться и деформироваться. Если вы планируете произвести установку и монтаж металлического дымохода снаружи дома, то рекомендуем вам придерживаться следующих советов и правил:

1. Определяется точка в перекрытии с обратной стороны, через которую должен будет выводиться дымоход.
2. Внутренняя часть патрубка фиксируется в стене и отверстии, через которое он проходит. Далее производится утепление.
3. Если вам необходимо будет изменить направление или угол наклона такого дымохода, вам нужно будет использовать специальные тройники на 90 градусов. Такие комплектующие также как и сами трубы не должны устанавливаться вплотную к стене.
4. Теперь необходимо наращивать трубу в вертикальном положении. После того как пройдено два метра, важно зафиксировать дымоход к стене дома с помощью специальных крепежей.

Произведение теплоизоляции труб

Теплоизоляция очень важна для дымоходов. Особенно она нужна на тех участках, где дымоход находится на улице, а также в случае его прохождение через холодное чердачное помещение, в момент вывода трубы на крышу и для участка, который располагается на кровле. Для проведения теплоизоляции трубы, важно использовать подходящий материалы на негорючей основе, перечень которых достаточно большой и разнообразный.

Вот, список самых подходящих материалов, которые чаще всего применяются для утепления труб дымохода:

1. Минеральное волокно. Этот материал на сегодняшний день считается одним из самых популярных. Он подходит для монтажа, часто используется в качестве утеплителя и обладает необходимыми огнеупорными качествами. Такой утеплитель продается в магазинах в разных формах. Именно для утепления труб дымохода, удобнее и экономичней всего выбирать материал в рулонах. Также отличия заключаются в том, какую толщину будет иметь такой утеплитель и степень плотности.
2. Картон прессованного типа из базальта. Отличается своей долговечностью, износостойкостью, высоким уровнем огнеупорности. В среднем, он способен выдержать до 1000-2000 циклов резкого охлаждения и нагрева. К преимуществам относится то, что он стоит недорого, в сравнении с другими материалами для утепления.
3. Асбест. Такой вариант утеплителя используется в России, однако за рубежом она не просто не используется, но и запрещена. В составе такого материала как асбест, содержатся канцерогены. Для внутренних дымоходов он не используется, чаще он применяется для утепления наружных труб, так как в этом случае, при нагреве, человек практически не контактирует с таким дымоходом.

Способы утепления труб для каждого материала отличаются. Например, если ваш дымоход выполнен из кирпича, то утепление производится также как и в том случае, если бы это были наружные стены вашего дома. Если вы хотите чтобы дымоход был металлическим, то можно произвести утепление сразу несколькими способами. Самый простой вариант – это готовые сэндвич трубы, которые уже имеют утеплитель и требуют простой установки. Второй вариант – это наружный кожух, в основе которого лежит нержавейка. После того как он будет установлен, вам потребуется уложить между дымоходной вытяжкой и кожухом слой подходящего утеплителя. Толщина слоя не превышает отметки в 1 сантиметр, а самой популярной на сегодняшний день является именно минеральная вата.

Если ваш дом уже прошел этап строительства и вы выполнили его чистовую. Внутреннюю и фасадную отделку, то именно металлический дымоход туту станет отличным вариантом, так как под него не нужен отдельный фундамент. Также, в этом случает лучше производить установку наружного дымохода.

Монтаж дымохода в деревянном доме:

Как вывести трубу от печи через стену?

Немало вопросов и проблем возникает в моменте, когда требуется сделать проход печной трубы через стену.

• Схема вывода трубы от печи через стену
• Какие дымоходы можно вывести через стену?
• Расчеты и правила установки
• Как монтировать дымоход?
• Финальные работы и проверка системы
• Преимущества и недостатки
• Вывод

При проектировании данного этапа работ следует учитывать большое число факторов, среди которых:

• Строение стены;
• Используемые материалы;
• Место выхода трубы;
• Диаметр дымоходного отверстия.

Схема вывода трубы от печи через стену

Прежде, чем разбираться, как вывести печную трубу через деревянную или бетонную стену, следует тщательно изучить схему вывода трубы от печи.

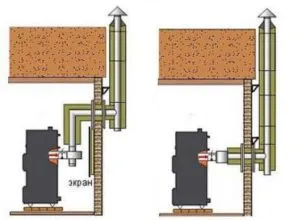

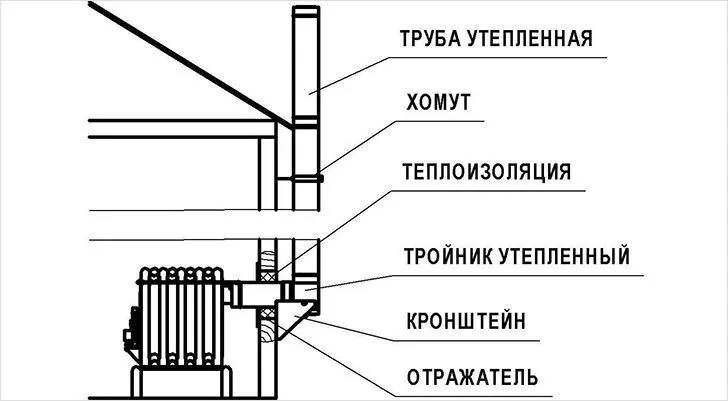

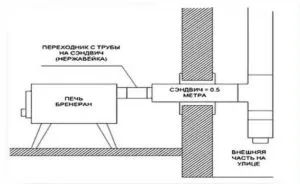

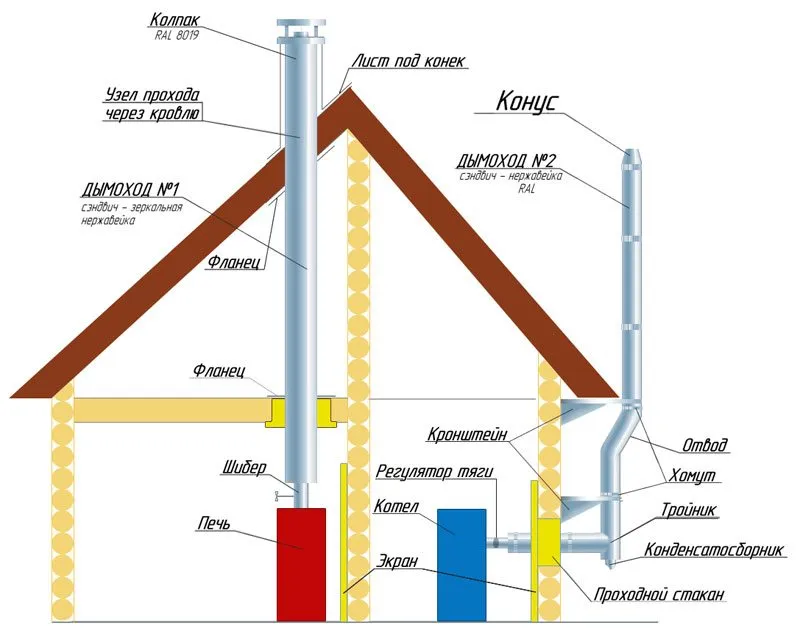

Ниже представлена схема вывода двухстенной печной трубы через стену:

Варианты вывода печной трубы через стену

Какие дымоходы можно вывести через стену?

Pechnoy.guru рекомендует использовать двухстенные системы (сэндвич-трубы), которые не только имеют более долгий эксплуатационный срок, но и защищены от обратного тока дыма в систему.

В качестве строительного материала обычно используется черная сталь или сплав нержавеющей стали, так как этот металл наиболее защищен от разрушающего воздействия опасных факторов и компонентов дыма.

Расчеты и правила установки

Правила установки подразумевают тщательное продумывание всех этапов будущих работ:

• Следует удостовериться, что сама труба не будет контактировать с какими-либо горючими материалами, которые под действием высокой температуры могут начать тлеть и выделять токсические испарения.
• При непосредственном наружном монтаже системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отведения дыма. Дымоходная труба не должна быть расположена параллельно стене дома, так как в таком случае будет происходить стаз дыма – он попросту не будет выводиться из системы.
• В нижних и боковых частях трубы должны быть установлены специальные тройники, которые будут использоваться в качестве места для установки механизмов для отведения конденсата. Если этот шаг не будет выполнен, то влага при растопке камина или печи будет попросту попадать в топку и гасить пламя. Все это существенно усложнит процесс растопки!
• Верхняя часть трубы должна возвышаться над кромкой крыши, чтобы обеспечить сдувание дыма и копоти в зоне более разряженного воздуха. Обычно такие зоны формируются на расстоянии 15-25 см от полотна крыши.

к содержанию ↑

Как монтировать дымоход?

Процесс монтажа дымохода подразделен на несколько основных этапов, которые состоят из:

• Подготовительных работ;
• Монтажа элементов крепежа;
• Собственно установки дымохода.

Общие этапы работ:

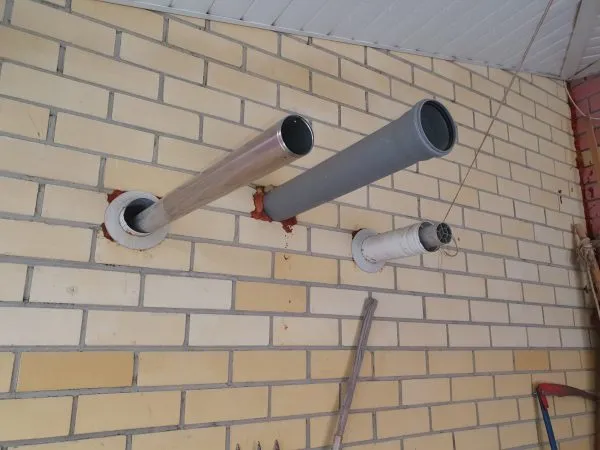

• Требуется просверлить отверстие в стене, через которое будет выходить сам дымоход, с помощью специального инструмента. Современные модели обладают регулируемыми насадками и системами активного охлаждения, чтобы исключить появление трещин на поверхности фасада.

1. Проход через бетонную/кирпичную стену. Бетонные и кирпичные стены представляют собой наиболее удобный материал, который не требует дополнительной обработки. Рекомендуется дополнительно шпаклевать место создания отверстия, дабы исключить вероятность скорой деградации стены помещения.

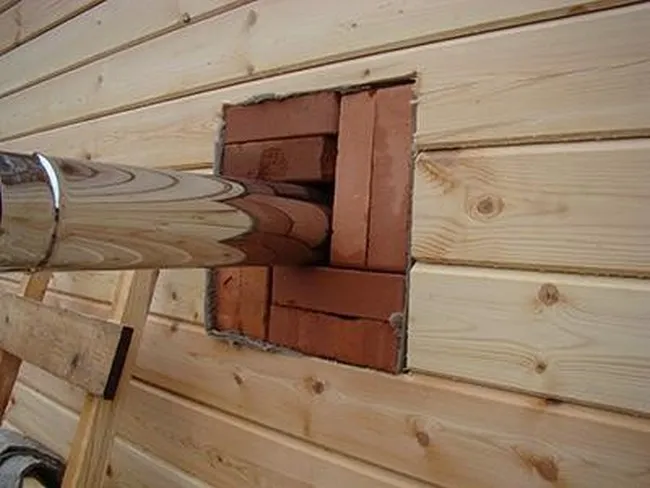

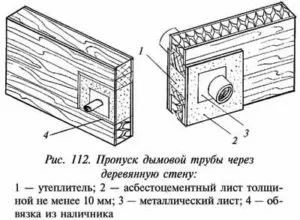

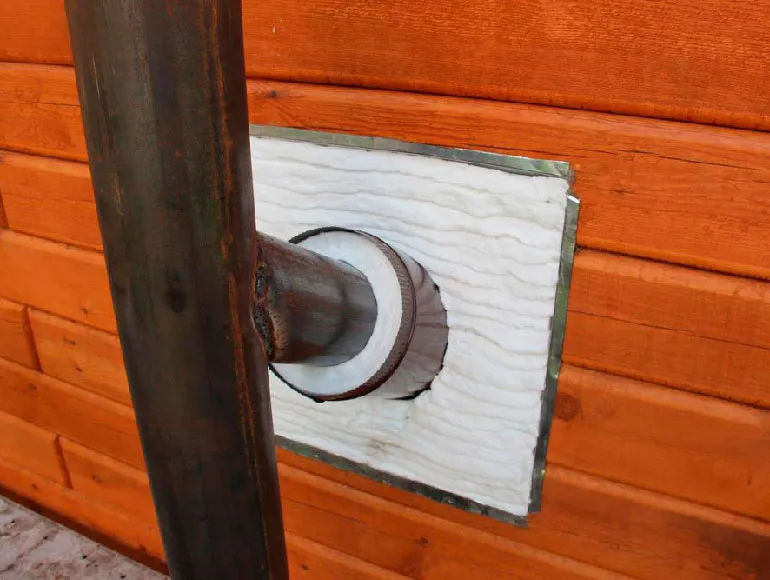

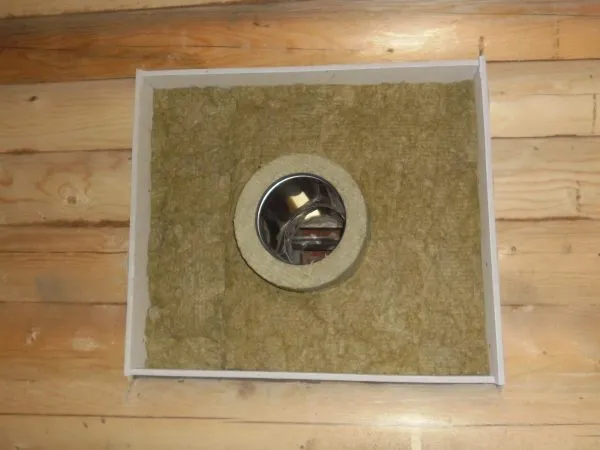

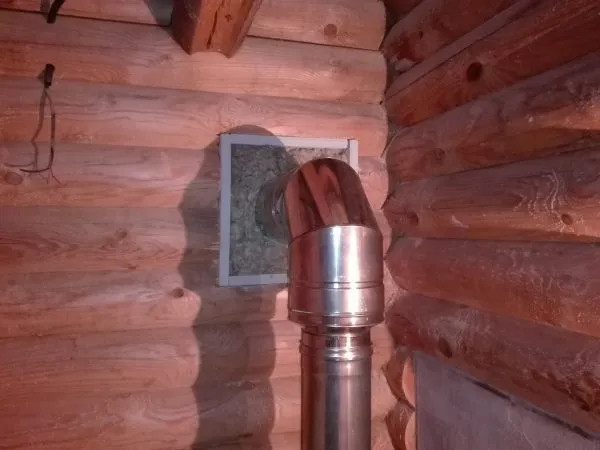

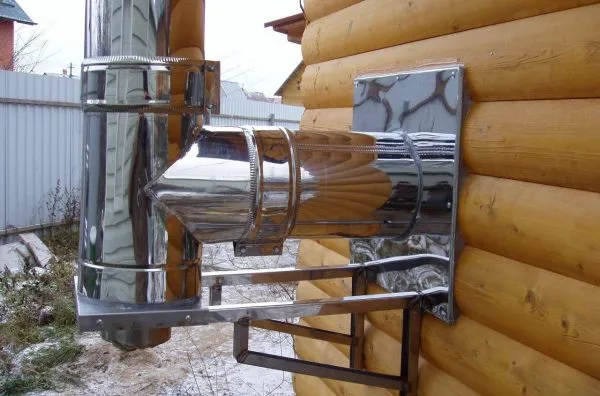

   Проход через деревянную стену

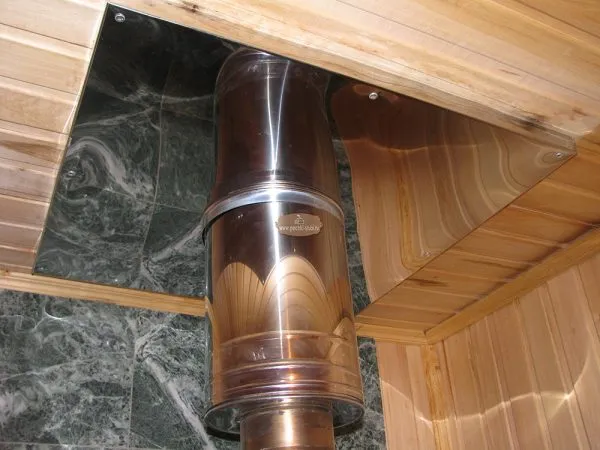

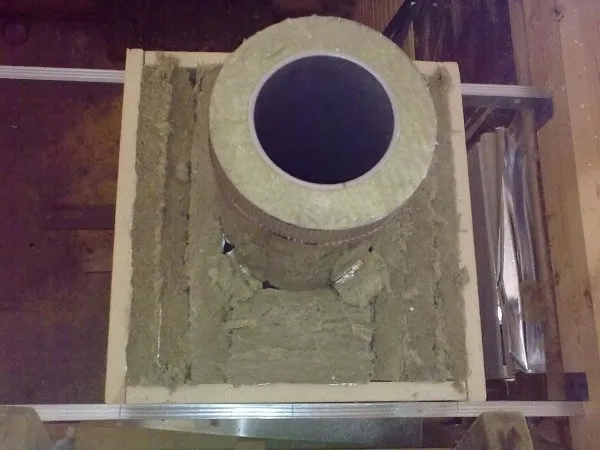

   При работе с деревянными поверхностями следует тщательно защитить от перегревания. Через трубу проходит горячий воздух, который может привести к непреднамеренному воспламенению материалов.

   В качестве изоляционного материала нередко используют керамические смеси, термостойкие изоляционные материалы и даже стекловату. Не следует экономить на термоизоляции, так как последствия могут быть весьма печальными!

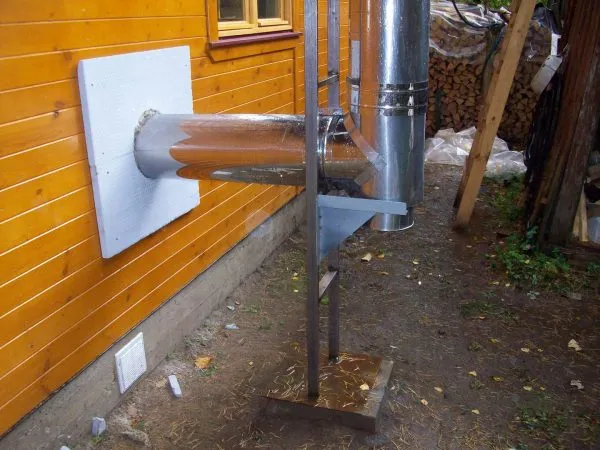

   Нюансы монтажа места прохода печной трубы через деревянную стену

   Монтаж дымохода в деревянном доме: тонкости процесса

   Построить дымоход в деревянном доме не так-то просто. Ведь дерево начинает обугливаться уже при температуре 200°С, а устойчивое горение древесины начинается от 300°С.

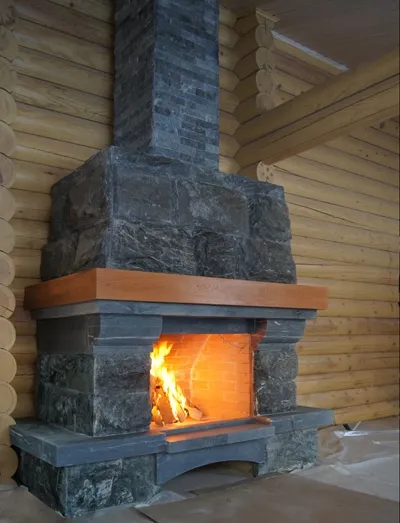

   Уютный камин в уютном доме требует серьёзного дымохода.

   Поэтому нам необходимо установить дымоход в деревянном доме таким образом, чтобы не спалить дом и не отравиться газообразными продуктами горения.

   Технические предпосылки к выбору

   Если запланирована установка дымохода в деревянном доме, то прежде чем начать монтаж, нужно узнать, какова температура отходящих газов в отопительном приборе в вашем доме? В таблице 1 указана температура отходящих дымовых газов в зависимости от типа отопительного прибора и используемого топлива.

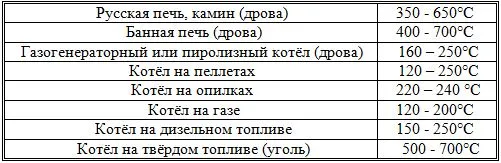

   Таблица 1.

   Люди живут в деревянных домах уже тысячи лет и пользуются печами, очагами и каминами, и выработали за это время немалый опыт. Этот опыт собран в регламентах по строительству, монтажу и пожарной безопасности. Проводится установка дымохода в деревянном доме в соответствии с нормативными документами, принятыми государственными инстанциями.

   Существует руководящий документ СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Именно этим документом руководствуются государственные контролирующие инстанции.

   СНиП гласит, что запрещено расположение легковоспламеняющихся элементов ближе 130 мм в свету от бетонных и кирпичных труб или труб керамических в теплоизоляции. Для керамических труб дымохода без теплоизоляции это расстояние должно быть ещё больше — 250 мм.

   Дерево является легковоспламеняющимся материалом, большинство современных утеплителей также легко воспламеняется, а полимерные паро- и гидроизоляционные плёнки тем более. Поэтому мы должны предусмотреть, чтобы эти материалы не касались нашего дымохода.

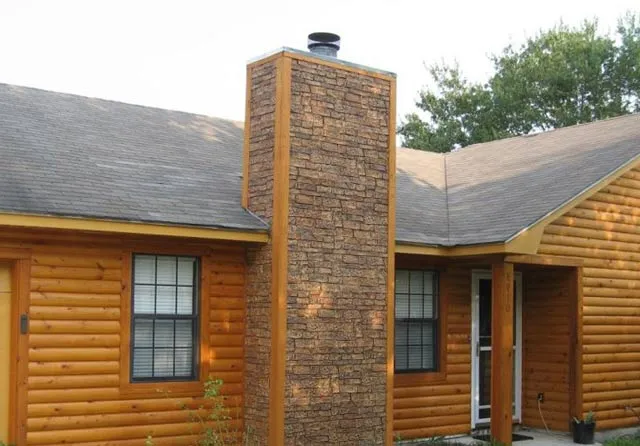

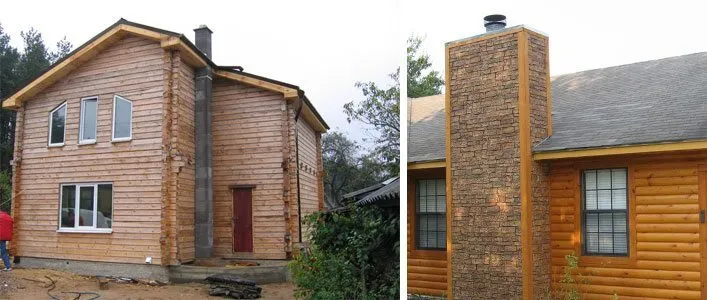

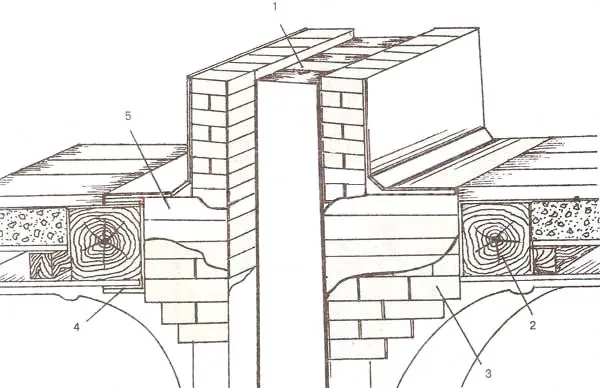

   Кирпичный дымоход

   Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.

   Напомним вам, что:

   1. Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
   2. Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
   3. Серьёзный вес требует фундамента.
   4. Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
   5. Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.

   Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.

   Междуэтажное перекрытие

   На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм.

   Рис. 1. Разделка прохода дымохода в междуэтажном перекрытии: 1 дымоход; 2 деревянная балка; 3 разделка толщиной полтора кирпича; 4 двойной слой асбеста; 5 разделка шириной в кирпич с изоляцией асбестом. Примыкание к деревянной стене.

   Стена

   1. Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
   2. В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
   3. В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
   4. Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.

   Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.

   1. Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
   2. Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
   3. Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до 260 мм.
   4. В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.

   Рис. 2. проход через кровлю

   Высота трубы над кровлей

   На рисунке ниже показана общая схема высоты трубы над скатной кровлей.

   Высоту дымовой трубы над кровлей принимают:

   • не менее 500 мм при расположении около конька скатной кровли или в случае плоской кровли;
   • не менее 500 мм над коньком кровли при расстоянии выхода оси трубы менее 1500 мм от парапета или конька;
   • не ниже конька кровли при выходе оси дымохода от 1500 до 3000 мм от конька;
   • не ниже воображаемой линии, проведённой вниз от конька под углом 10° к горизонту, при выходе оси дымохода более 3000 мм от конька.

   Возвышение дымохода над кровлей.

   Керамические дымоходы

   В последние годы дымоход в деревянном доме часто исполняют из керамики (см. Керамические трубы для дымоходов):

   1. Это фактически модульная система, монтаж проводят из сборных элементов полной заводской готовности.
   2. Внутренняя труба из жаропрочной, долговечной и кислотоустойчивой керамики.
   3. Благодаря гладкости внутренней поверхности керамические трубы, на них не накапливается сажа и не происходит завихрений потока тяги.
   4. Из-за существенного веса дымоходной системы требуется монтаж фундамента.

   Схема керамического дымохода.

   Дымоходы из сэндвич-труб (см. Сэндвич труба для дымохода) завоевали вполне заслуженную популярность:

   1. Удобство и быстрый монтаж.
   2. Лёгкие конструкции не требуют отдельного фундамента, не предусматривают устройство фундамента.
   3. Заполнение минеральной (базальтовой) ватой требуемой толщины обеспечивает необходимую теплоизоляцию.
   4. Гладкость внутренних стенок не позволяет накапливаться саже и не нарушает воздушный поток тяги.
   5. Труба имеет сложное устройство, для внутреннего канала используется кислотоустойчивый сорт нержавейки, это гарантирует долговечность и безопасность системе дымоудаления.

   Схема устройства сэндвич-трубы.

   При выборе дымохода не следует забывать о температурах дымовых газов, изложенных в таблице 1.

   Поэтому толщина внутренней нержавеющей стенки трубы должна составлять:

   • от 0,5 мм для газовых, солярочных и пеллетных котлов;
   • от 0,8 до 1,0 мм для печей, банных печей и каминов;
   • от 1,0 мм для котлов на угле.

   Толщина слоя теплоизоляции должна составлять до 100 мм в случае печей, каминов и угольных котлов, а в случае автоматизированных котлов толщина слоя должна быть до 50 мм.

   Перекрытие

   Ещё раз повторю, что несомненным удобством является наличие готовых элементов на все случаи. Если нет у одного поставщика, то легко находим другого поставщика, который сможет поставить весь необходимый комплект.

   1. В случае междуэтажного перекрытия берём готовую разделку заводского исполнения.
   2. Эта разделка называется чердачной или межэтажной.
   3. Внутренний диаметр должен соответствовать внешнему диаметру сэндвич-трубы.
   4. Выпиливаем квадратное отверстие между балками, соответствующее размеру квадратной части разделки, можно сделать запас, чтобы обернуть металл ещё 1-2 слоями негорючего базальтового полотна.
   5. Проводим через круглое отверстие дымоход.
   6. Заполняем пространство базальтовой ватой

   Важно! Все сочленения дымоходных труб должны остаться снаружи. Они не должны попасть в перекрытие.

   Кровля

   Проблема, как провести дымоход через крышу, решается примерно так же, как и в случае перекрытия. Берём готовые элементы, в частности готовую крышную разделку, некоторые называют её кровельной разделкой. Они бывают разных размеров и с разными углами уклона.

   Крышная разделка.

   1. Произвести монтаж узла прохода кровли всё же намного сложнее, чем устройство узла прохода перекрытия.
   2. Отступ от трубы до дерева должна быть не менее 250 мм с каждой стороны. Отверстие и дымоход закрывают сверху специальным элементом — крызой.
   3. Эту крызу сверху заводят под шифер или черепицу, а снизу накладывают сверху на черепицу.
   4. Сверху крызы на трубу дымохода надевают окапник и его зажимают хомутом. Это обеспечивает защиту от осадков.
   5. Пространство между дымоходом и стропилами заполняют негорючей минеральной (базальтовой) ватой и закрывают снизу металлическим отражателем.

   Важно! Все сочленения дымоходных труб должны остаться снаружи. Они не должны попасть в перекрытие.

   Проход через стену

   Часто трубы в сэндвич-исполнении, выводят наружу дома и пускают по внешней стене. Это имеет свои положительные стороны в том, что не надо осуществлять трудоёмкие проходы через перекрытия и кровлю. Да и снижается пожароопасность. В таком случае добавляется горизонтальный проход через вертикальную стену (см. Как вывести дымоход через стену).

   Дымоход внешний.

   С точки зрения термоизоляции, этот узел прохождения через стену ничем не отличается от узла прохода через междуэтажное перекрытие. Осложняется монтаж только тем, что бревенчатая стена может усаживаться. И здесь должна быть скользящая посадка разделки.

   Важно! В случае дровяных и угольных котлов, дровяных печей и каминов на дымоход сверху обязательно устанавливаем искрогасители. Особенно важно в банях, печки в которых мы любим раскочегарить от всей души!

   Как сделать дымоход через стену? Все правила печников и нормы пожарной безопасности

   Рад вновь приветствовать Вас, уважаемые друзья, на страницах моего небольшого сайта.

   Мы уже рассмотрели немало интереснейших вопросов по теме строительства, обустройства и комфортного использования бани. В очередной раз хочу поблагодарить своих читателей за добрые отзывы, интересные вопросы по уже опубликованным материалам, а также за просьбы о рассмотрении новых тем. Один из новых, но немаловажных вопросов я постараюсь осветить и в этой статье. Итак, тема на сегодня: дымоход через стену — основные нюансы. Статья технического плана.

   Ни для кого не секрет, что хорошая тяга, которую гарантирует качественный дымоход, является одним из основных элементов, обеспечивающих быстрый нагрев помещения, отсутствие его задымлённости, а также минимальный расход топлива. Естественно, в случае, когда Вы строили баню с нуля и всё просчитали заранее, то необходимо всего лишь найти опытного печника, который выложит Вам топку по полной программе.

   Но что делать в случае переделки устаревшей печи, её замены или кардинальной реконструкции бани (и даже деревянного дома)? В такой ситуации вывод дымохода стандартным образом далеко не самый оптимальный вариант. Намного проще осуществить эту операцию, выпустив трубу через стену.

   Из этой статьи вы узнаете:

   Плюсы и минусы установки внешнего дымохода

   Дымоход, расположенный в стене, конечно же, более привычен нашему взгляду и не привлекает к себе внимания окружающих. Но при этом он имеет и свои недостатки, которые с лихвой перекрывает наружная вытяжка.

   1. Установка приставного наружного дымохода значительно повышает пожаробезопасность помещения. Ведь всем известно, что со временем в трубе накапливаются отложения сажи, которые при высоком нагреве могут вспыхнуть не хуже бензина. При этом во время её горения возникают температуры, выдержать которые способна только керамика. Потому внешний дымоход наиболее безопасен в этом плане.
   2. Минимизация вероятного задымления. При правильном устройстве дымохода данного образца часть его выводящего канала, находящаяся внутри помещения, ничтожно мала, а потому и вероятность попадания отработанных газов в помещение стремится к нулю.
   3. Возможность обустройства без нарушения кровельного покрытия и монтаж в уже готовом строении (знаю из практики, что «дырявить» крышу хотят не многие).
   4. Простое увеличение тяги за счёт свободного выбора высоты трубы.

   К определённым недостаткам такой конструкции можно отнести лишь необходимость в правильном выборе крепежа для её надёжной фиксации, вероятность возникновения сильной парусности при подъёме на большую высоту и возможное нарушение общего стиля здания.

   Монтаж

   А теперь поговорим непосредственно о самом монтаже, который легко можно сделать своими руками. Прежде чем начинать процедуру устройства приставного дымохода нужно тщательно выбрать местоположение топки (если Вы обустраиваете новый котёл), чтобы вывод трубы не был слишком близок к внутренним коммуникациям и проводам. Это является одним из основных правил пожарной безопасности. Также стоит обратить внимание на длину горизонтального участка, который не должен нарушать предусмотренные для каждой отдельной печи нормы, и при этом не ухудшать тягу.

   На следующем этапе необходимо подготовить в стене отверстие соответствующего размера. При этом обязательно необходимо учитывать не только диаметр трубы, но и наличие огнеупорного изоляционного материала. Также не стоит забывать и о том, каким образом будет осуществлен отвод трубы от Вашей печки.



   Если Вы планируете установить его горизонтально (что, естественно, проще), то и дальнейшее сооружение конструкции будет похоже на творчество с детским конструктором «Лего». Обустройство же дымохода под углом привносит определенные трудности, хотя и имеет свои плюсы (в частности, даёт возможность обойти некоторые сложности в размещении топки).

   Обязательно учитывайте все технические характеристики Вашего отопительного устройства, чтобы не навредить его производительности.

   Ну а теперь перейдём к наиболее важному моменту. Выбор основных материалов. Естественно, для прохода дымохода через стену Вам понадобятся (как минимум) прямой участок трубы, организующий вывод дыма из топки через стену, тройник (для соединения вывода с вертикальной трубой), опорная конструкция, крепёжные элементы, ну и сама труба (о выборе которой напишу пару слов ниже).

   Опять же, набор необходимых элементов может существенно расширяться в зависимости от непосредственных условий сборки конструкции и типа самого отопительного прибора.

   Сразу же обращу Ваше внимание на то, что нужно постараться (а по сути, исключить) нахождение стыков трубы в стене и на месте её крепления при помощи хомутов, которые должны располагаться приблизительно через каждые 60-100 см.

   Несколько слов о трубах

   В одной статье довольно сложно уделить широкое внимание такой теме, как устройство внешнего дымохода. Во-первых, оно имеет множество нюансов, а, во-вторых, такая статья будет невероятно большой и неудобной для прочтения.

   Именно поэтому я сейчас сделаю лишь общий обзор, а все вопросы по отдельным моментам, которые у Вас возникнут, я разберу в отдельных публикациях. Хотя на сегодня уже есть материал на подобную тему. Итак, внешняя труба, может быть изготовлена из нескольких материалов.



   • Начнём с кирпичного вывода.

   Подобное обустройство вытяжки станет максимально удобным для людей, желающих организовать в своём доме камин. Ведь именно для камина такая схема считается наиболее оптимальной. Хотя, она может подойти и для бани (тут всё зависит от Ваших возможностей и желаний). Но стоит отметить, что она требует определенных навыков для её правильной установки (о чём мы поговорим в других статьях).

   • Обычная труба из нержавейки.

   Максимально простой и самый бюджетный вариант организации подобного вида дымохода. Ведь основная сложность его изготовления будет заключаться в проделывании отверстия в стене для вывода отводящей трубы. Но есть здесь и определённые сложности, а именно необходимость внешнего утепления (особенно в условиях низких температур). Ведь его отсутствие значительно отразится на тяге из-за чрезмерного скопления конденсата. Печка просто не захочет топиться и будет сильно дымить.

   Фактически это идеальный вариант для устройства внешнего дымохода, как в бане, так и в деревянном доме. Состоящая из размещённых друг в друге двух гильз, между которыми уже предусмотрена заводская теплоизоляция, такая труба максимально проста в монтаже и эффективна в эксплуатации. Именно по этой причине я бы рекомендовал использовать её, обустраивая дымоход через стену в Вашем помещении.



   • Керамическая труба

   Она способная выдерживать наиболее высокие температуры, но при этом требует наиболее сложного монтажа и утепления. Кроме того, отличается довольно высокой стоимостью и относительной хрупкостью.

   Стена

   Немаловажным моментом, который оказывает существенное влияние на устройство внешнего дымохода, считается и то, из какого материала изготовлено Ваше строение. Если дом или баня выложены из кирпича (и любых других огнеупорных материалов), то вывод и крепление внешней трубы осуществляется по простейшей схеме, основные принципы которой описаны выше.

   Если же Вы задумались о том, как вывести дымоход через деревянную стену, то здесь стоит обратить внимание на некоторые существенные детали. Во-первых, нужно сразу рассчитать диаметр отверстия так, чтобы основная труба находилась на расстоянии не менее 450 мм до стены.



   При этом лучше всего использовать сэндвич трубы, которые значительно повышают пожаробезопасность за счёт собственного негорючего утеплителя, расположенного между контурами.

   Далее обязательно следует заполнить пространство между трубой и деревянной стеной негорючим материалом. Чаще всего для этих целей применяются асбест или кирпич.

   Во-вторых, необходимо подобрать такие элементы крепления внешней трубы, чтобы она располагалась на расстоянии от стены минимум в 100 мм. (Это опять же значительно увеличит пожаробезопасность строения).

   В-третьих, установка искрогасителей ОБЯЗАТЕЛЬНА.

   Ну и наконец, стоит предусмотреть наличие заслонки (шибера), которая позволит закрывать трубу в то время, когда она не используется.

   Что советуют профессионалы?

   Как видите, сделать самостоятельно приставной дымоход не так уж и сложно. Главное правильно подобрать все материалы и учесть нормы пожарной безопасности, которые позволят Вам избежать многих неприятных ситуаций. А выводить дымоход через крышу или делать наружный – решать только Вам. Ведь, что лучше или хуже, всегда проще определить в каждой конкретной ситуации.

   Ну и напоследок хотелось бы поделиться некоторыми советами, которые дают печники-профессионалы:

   • Прежде чем приступать к закупке элементов дымоотвода и его монтажу, обязательно определите мощность своей топки. Чем она мощнее, тем больший диаметр труб Вам будет нужен.
   • Тщательно подходите к выбору высоты конструкции, которая имеет значительное влияние на получение хорошей тяги. Слишком короткий дымоотвод будет плохо отводить продукты горения, а слишком длинный будет приводить к излишней потере тепла. Практика показывает: оптимальная высота трубы — 5 метров. Но и здесь всё индивидуально.
   • Если Ваш котёл оборудован принудительной тягой, то вывод внешнего дымоотвода можно завершить на стадии обустройства только горизонтального участка (без дальнейшего наращивания вертикальной трубы).
   • Выводить дымоотвод лучше со стороны фронтонов (если есть такая возможность). Это значительно облегчает задачу, так как его обустройству не будут препятствовать навесы и карнизы кровли.
   • Максимальная длина горизонтального участка не должна превышать 1,5 метра. Именно здесь происходит затормаживание дымового потока, что значительно уменьшает тягу.
   • Здесь же предусмотрите специальное отверстие для технических нужд: ревизия и очистка дымохода. Ведь горизонтальный участок — самый проблематичный в этом плане. Продавцы консультанты помогут выбрать нужный элемент.
   • При наличии деревянной стены со стороны котла, камина, печи — обязательно установите защитный экран. Это могут быть листы минерита, асбеста, оцинковки, огнестойкого гипсокартона, стекломагния или другого огнеупорного материала.



   На этом я закончу свой небольшой обзор. Надеюсь, что данная информация поможет избежать ошибок при самостоятельном изготовлении внешнего дымоотвода. С радостью отвечу на все Ваши вопросы, выслушаю пожелания и критику (это всегда полезно).

   Тепла и мира Вашему дому, а котлу и камину — безупречной работы. И не забудьте порекомендовать статью друзьям, вдруг кому пригодиться… До встречи, пока!

   Цитата мудрости: Ничто так не учит, как осознание своей ошибки. Это одно из главных средств самовоспитания.

Что лучше каркасный дом или дом из СИП панелей?

Каркасные дома и дома из СИП-панелей имеют свои преимущества и недостатки, и их выбор зависит от индивидуальных предпочтений, бюджета и других факторов.

Каркасный дом является более традиционным типом постройки. Он состоит из каркаса, обычно из деревянных брусков, которые соединены друг с другом и укреплены для образования стен, пола и потолка. Дом из каркаса может быть покрыт различными материалами, такими как деревянная обшивка, сайдинг, кирпич или камень.

Дома из СИП-панелей представляют собой панели из ориентированной строительной плиты (ОСП), которые обычно содержат пенополистироль (ППС) внутри. Эти панели соединяются вместе и формируют стены, пол и потолок дома.

Одним из главных преимуществ домов из СИП-панелей является то, что они имеют более высокую степень теплоизоляции по сравнению с каркасными домами. Это может привести к более низким затратам на отопление и охлаждение дома в будущем. Кроме того, строительство дома из СИП-панелей может быть быстрее и проще, так как большая часть работы выполняется в заводских условиях и панели затем доставляются на строительную площадку. Наконец, дом из СИП-панелей может иметь более гладкую и ровную внешнюю поверхность по сравнению с каркасным домом.

Однако, дома из СИП-панелей могут быть дороже, чем каркасные дома. Кроме того, они могут иметь ограниченную прочность при чрезвычайных нагрузках, таких как ураганы или землетрясения, и могут требовать специальных соединений для поддержания прочности и стабильности.

В целом, выбор между каркасным домом и домом из СИП-панелей зависит от индивидуальных потребностей и предпочтений, а также от бюджета и доступных ресурсов. Важно обратиться

В целом, какой тип дома лучше — каркасный или из СИП-панелей — зависит от конкретных обстоятельств, таких как бюджет, климатические условия, требования к изоляции и т.д. Рассмотрим основные преимущества и недостатки каждого типа дома.

Каркасные дома строят из деревянного каркаса, на который устанавливаются стены, кровля, окна и двери. Преимущества каркасных домов включают:

• Быстрый монтаж. Каркасный дом можно построить за несколько месяцев, что является заметным преимуществом перед традиционным кирпичным домом.
• Легкий вес. Каркасный дом весит меньше кирпичного, что позволяет экономить на фундаменте и строительстве.
• Хорошая теплоизоляция. Изоляционный материал устанавливается между стенами каркаса, что позволяет создать хорошую теплоизоляцию.
• Экологичность. Каркасный дом строится из древесины, которая является экологически чистым материалом.

Недостатки каркасных домов включают:

• Большие затраты на обслуживание. Деревянный каркас подвержен гниению и порче, поэтому требует регулярного обслуживания.
• Ограниченный размер. Каркасный дом не может быть слишком большим, так как каркас из дерева не выдержит больших нагрузок.
• Менее устойчив к пожарам. Дерево горит легко, поэтому каркасный дом менее устойчив к пожарам.

Дома из СИП-панелей (структурно-изолированных панелей) строят из сэндвич-панелей, состоящих из двух плит ОСП (ориентированной стружечной плиты), между которыми находится слой изоляции. Преимущества домов из СИП-панелей включают:

• Высокая теплоизоляция. СИП-панели обеспечивают отличную теплоизоляцию, что позволяет экономить на затратах на отопление.
• Быстрый монтаж. Дом из СИП-панелей можно постро

Стоит отметить, что выбор между каркасным домом и домом из СИП-панелей зависит от многих факторов, включая местные климатические условия, бюджет, период строительства, желаемый дизайн и другие факторы.

Каркасный дом – это дом, который строится на деревянном каркасе, обычно из сосны или ели. Деревянные балки соединяются в раму, на которую укладываются плиты стен и крыши. После этого стены и крыша утепляются и отделываются внутри и снаружи.

Дом из СИП-панелей – это дом, который строится из структурных изолированных панелей. Каждая панель состоит из двух слоев ориентированной стружки (ОСП) и слоя утеплителя, обычно из пенополистирола или пенополиуретана.

Одним из главных преимуществ домов из СИП-панелей является их высокая энергоэффективность. Из-за утепления и заполнения воздушных промежутков в структуре, они могут быть очень эффективными в сохранении тепла и предотвращении проникновения холодного воздуха в дом. Они также могут быть быстрее и легче в сборке, чем каркасные дома, поскольку они имеют более простую конструкцию и менее времени требуется для установки крыши и наружной обшивки.

Однако, дома из СИП-панелей могут быть дороже, чем каркасные дома, особенно если они изготавливаются на заказ. Они также могут ограничивать дизайн-возможности, поскольку стены и крыша уже изготовлены в фабричных условиях и поставляются на участок. В каркасных домах вы можете создавать свои собственные дизайн-варианты и менять размеры комнат по мере необходимости.

В целом, выбор между каркасным домом и домом из СИП-панелей зависит от ваших потребностей, бюджета и предпочтений в дизайне и энергоэффективности.
