В этой статье вы узнаете о наружной канализации и правильном уклоне канализационных труб. Мы рассмотрим глубину прокладки труб и другие важные аспекты установки канализационной системы. Если вы планируете строить свой дом или обновлять систему канализации, обязательно прочитайте наш материал.

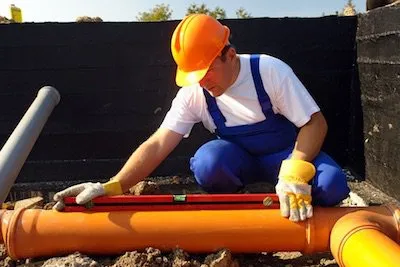

Самое простой инструмент для контроля правильности укладки трубопроводов - это пузырьковый уровнемерУкладка канализационных труб должна быть подчинена строгим закономерностям, поскольку в коттеджах применяют самотечную систему канализации.
В них загрязненная бытовая вода в совокупности с нечистотами направляется в станцию очистки самостоятельно под влиянием гравитации.
При проектировании и установке системы важно соблюсти определенный уклон трубы наружной канализации.

Если уклон будет чересчур маленьким, жидкость станет застаиваться в трубопроводе, а это окажется причиной его засорения.
При большом наклоне вода будет стекать быстрее тяжелых фракций.
Последние станут оседать и накапливаться на стенках трубы, что впоследствии так же станет причиной засора.

Стандарты наружной канализации

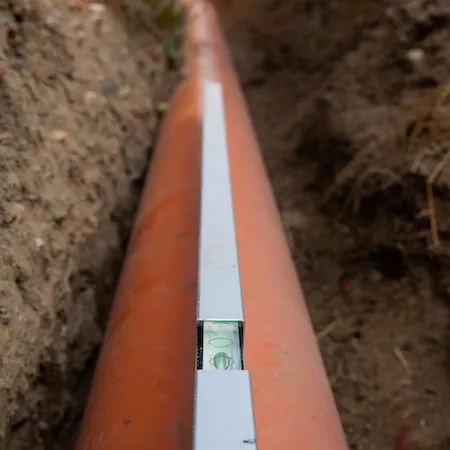

Монтаж трубопроводов канализации необходимо проводить с контролем угла заложения - уклона трубыИдеальный угол для внешней канализации не существует, но в тоже время нормативы требуют придерживаться определенных параметров. В зависимости от диаметра водосточных труб для наружных систем и количества протекающей жидкости, производятся расчеты и определяется необходимый перепад высоты в коллекторе.
В целом, для условий где проект канализации финансово не оправдан — необходимо придерживаться золотой середины.
Необходимо учесть:
• для трубопровода сечением 150-160 миллиметров минимальный перепад составляет 0.8 см/м;
• если диаметр составляет 200 миллиметров, перепад будет равен 0.7 см/м;
• максимальный уклон составляет не более 2см/м.

Каким должен быть уклон труб наружной канализации?

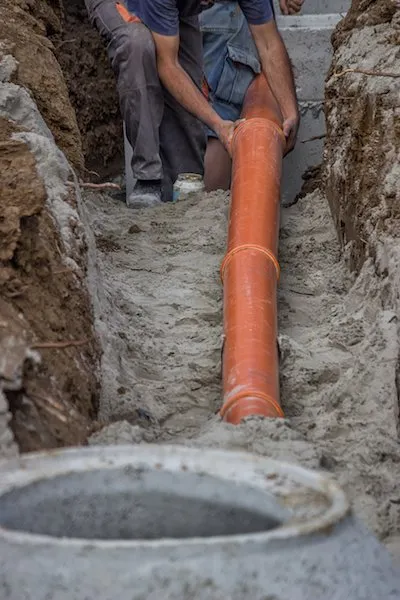

Подключение труб ПВХ к бетонному колодцуВ СНиП указываются идеальные показатели наклона труб внешней канализации, для которых характерен солидный диаметр сечения. Предусматривается максимальная величина этой характеристики – 15 миллиметров.
Если вы делаете уклон на каждый метр трубы, превышающий этот показатель, работа системы будет неэффективной.

В трубопроводе начнет формироваться пробка. В случае быстрого схода жидкости труба начнет заиливаться, и вскоре она засорится.
Вода попросту не успевает смывать наиболее прочные и неуступчивые загрязнения.
Именно поэтому правильная установка уклона трубопровода имеет такое огромное значение.

Рассчитывая наклон, вы также обязаны учесть и ряд иных особенностей системы, в частности, характер нагрузки.
Когда сток создается на основе стандартного умывальника, вы не должны бояться заиливания.
В связи с этим наклон можно создавать довольно внушительным, но по-прежнему таким, чтобы предотвратить срыв водяных запоров в рамках сифонов.

Идеальный показатель остается на уровне 15-25 миллиметров на каждый погонный метр трубопровода, то есть для канализационной трассы длиной 10 метров, значение перепада высот начала и конца трубопровода будет рамках 150-250мм.

Как установить уклон трубопровода на практике?

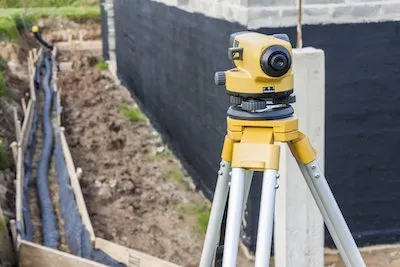

При проведении дренажных работ необходимо помнить и тщательно соблюдать необходимые уклоныОптимальный метод – применение пузырькового уровня с дополнительными рисками. Когда колба с пузырьком располагает 3-мя чертами со всех сторон, такой уровень будет идеальным. Каждая черточка соответствует наклону в 1 см/м. Этот необычный инструмент крепят поверх трубы. Затем посредством подкладок необходимо установить уклон трубопровода, чтобы пузырек задел необходимую отметку.

Также можно воспользоваться одной из следующих технологий:
• Замер дистанции от горизонтальной плоскости окончаний участка. Соотношение высоты подъема верхней стороны и протяженности трубопровода соответствует необходимому коэффициенту уклона.
• Установка 2-х меток по уровню в крайних точках маршрута. Необходимо натянуть между ними бечевку либо нить и по ней ориентироваться в процессе составления трубы.
• Наиболее удобный метод – воспользоваться лазерным уровнем и нивелиром для выстраивания нужной плоскости. Это будет оптимальным вариантом, если вы прокладываете трубопровод в штробе и зашиваете в стены дома с применением короба.

Опциональные требования

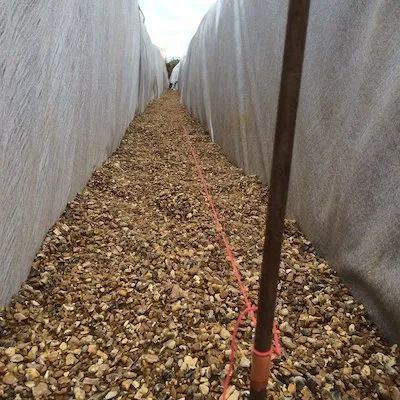

монтаж дренажной трубыКак уже говорилось выше, для трубопровода наружной канализации предусматривается наклон в 15 миллиметров на метр. В качестве исключения можно рассматривать части труб, длина которых меньше полутора метров. Важно, чтобы на дне траншеи отсутствовали острые выступы и камни.

Обязательным требованием является наличие песочной подушки толщиной 10-20 см, в составе которой должен быть мелкий гравий и песок.
Дистанция от краев канавы до окончания трубы должна составлять двадцать-тридцать сантиметров со всех сторон. Канализационные трубы необходимо укладывать ниже отметки промерзания грунта. Если реализовать это требование на практике невозможно, трубопровод требуется дополнительно утеплять.

Технология монтажа труб

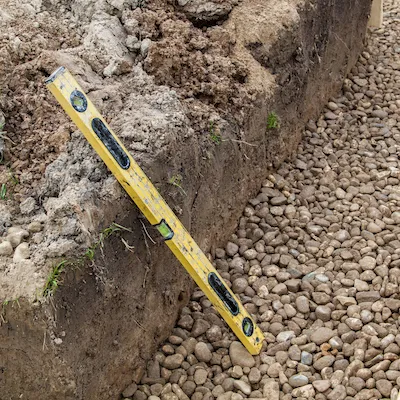

Контроль уклонов требуется не только для труб, но и для песчаных или щебеночных подсыпокДля установки внешней канализации в быту зачастую используются трубы сечением 110-200 миллиметров. Наименьший уклон в соответствии с требованиями СНиП насчитывает 0.3 см/м. Далее следует выполнить следующие операции:
• Линию канализации нужно проложить на глубине, которая не должна превышать отметку промерзания грунта на тридцать сантиметров. При более высоком залегании трубопровода понадобится предусмотреть дополнительную теплоизоляцию.
• При выполнении земляных работ и выкапывании траншеи нужно учитывать будущий наклон системы, потому дно следует углублять на соответствующую глубину.
• Важно, чтобы канава в глубину превышала уровень укладки трубопровода на двадцать-тридцать сантиметров. Если получилось сделать глубже, ров засыпается смесью песка и грунта и утрамбовывается.

Для окончательного формирования уклона используется подушка из песка. Поверх нее устанавливается система. Канализация монтируется раструбом навстречу водному потоку, что является гарантом оптимальной герметичности. Если нужно укоротить трубопровод, следует разрезать его обычной ножовкой. С края требуется снять фаску. Обрезание раструба недопустимо.

Также следует учесть следующие требования:

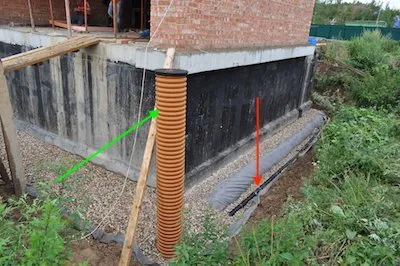

  • Зеленой стрелкой указан установленный дренажный колодец с диаметром 315мм, красной стрелкой - двухстенная гофрированная дренажная труба Упонор.Используемый материал должен быть без проломов, трещин и сколов, иначе стабильно будет наблюдаться проблема, связанная с заиливанием системы.
  • В точках перепадов уровня и изменений траектории линии создают специальные колодцы.
  • Когда трубы будут собраны и уложены на постель, понадобится проверка уровня их расположения. Если необходимо, осуществляется подсыпка постели.

Важно, чтобы постель охватывала трубопровод на треть, причем трубы должны располагаться жестко. Недопустимо наличие пустот между ними. Только таким образом вы сможете образовать идеальные углы наклона канализации. После результирующей регулировки трубу нужно засыпать. Вначале ее покрывают песком, потом засыпают механизированным способом.

Резюме

Соблюдение норм монтажа канализационной линии и рекомендуемых нормативов в отношении размеров представляет собой основу нормального бесперебойного функционирования системы. Важно грамотно выбрать уклон трубопровода. Вся необходимая информация содержится в СНиП. Вы можете подобрать наклон в соответствии с диаметром применяемых труб.

Сколько см уклон канализации?


Уклон канализации определяется в зависимости от диаметра трубы и количества стоков, которые будут поступать в канализацию. Обычно уклон канализационных труб составляет от 1% до 3%, что соответствует 1-3 см на 1 метр длины трубы. Это необходимо для того, чтобы стоки свободно двигались по трубе и не задерживались в ней, что может привести к засорам и другим проблемам.

Однако, уклон может отличаться в зависимости от типа стоков, которые будут поступать в канализацию. Например, для канализации дождевых вод уклон должен быть больше, чем для канализации сточных вод. Кроме того, уклон может изменяться в зависимости от конкретных условий и требований, установленных при проектировании и строительстве системы канализации.

В любом случае, при проектировании и монтаже канализационных систем необходимо соблюдать нормы и требования, установленные государственными и муниципальными органами, а также принимать во внимание конкретные условия эксплуатации системы.
