Навес для машины из профильной трубы своими руками: чертежи и особенности односкатной конструкции

Изготовление навеса для автомобиля из профильной трубы — несложный процесс, если знать его особенности. В статье представлены чертежи и инструкции по созданию односкатной конструкции навеса из профильной трубы, а также рассказывается, как использовать профильную трубу для создания прочного и надежного навеса для машины.

Односкатные кровельные конструкции широко применяются в жилом строительстве, их часто возводят на загородных и дачных участках.

Содержание

1 Расчет оптимальной формы навеса
- 1.1 Выбор профиля
2 Разнообразие металлических ферм из трубы
3 Заключение
4 Преимущества профнастила при изготовлении навесов
- 4.1 Металлопрофиль для навесов
5 Что учитывать при постройке
6 Расчет оптимальной формы навеса
- 6.1 Выбор профиля
7 Как выполнить расчеты?
8 Расчет кровли из профтрубы
9 Фермы из профильной трубы: конструкции, расчет и изготовление
10 Выбор материалов и подготовка инструментов
11 Сфера применения
12 Как рассчитать стоянку машин
13 Коротко о главном

Расчет оптимальной формы навеса

Длина стропила зависит от угла наклона фермы. Для различных величин углов оптимально использование разного кровельного материала:

22-30 – оптимальный угол наклона для строений в областях со значительными снеговыми нагрузками. В качестве конструкция навеса из профильной трубы с таким углом предусматривает преимущественно треугольную форму. Она оптимальна для асбестовых прямых и волнистых листов, различного типа металлопрофиля и этернитового кровельного покрытия.
15-22 – так же являются двухскатными с металлическими типами кровельных покрытий. Такой угол наклона характерен для регионов с увеличенными ветровыми нагрузками. Максимальная величина пролета треугольной фермы с таким углом 20 м.
6-15 – преимущественно односкатные трапециевидные фермы с покрытием из поликарбоната и профнастила.

Расчет навеса из поликарбоната из профильной трубы производится в соответствии со СНиП П-23-81 «Стальные конструкции» и СНиП 2,01,07-85 «Нагрузки и воздействия».

Технологические требования к ферме и последовательность расчета следующая. В соответствие с техническим заданием определяется требуемая величина пролета. По представленной схеме подставляем габариты пролета и определяем высоту конструкции. Производится задание угла наклона фермы и оптимальной формы крыши навеса. Соответственно определяются контуры верхнего и нижнего пояса фермы, общие очертания и тип кровельного покрытия.

Важно! Максимальное расстояние, на котором размещаются фермы при изготовлении навеса из профильной трубы – 1,75 м. Схема зависимости длины стропил от угла крыши при расчете фермы из профильной трубы для навеса

Выбор профиля

В качестве материала для сборки стропильной фермы можно использовать швеллера, тавры, уголки и другой профилированный прокат который изготовлен из стали марки Ст3СП или 09Г2С (в соответствии с ГОСТ). Однако все эти материалы имеют существенный недостаток по сравнению с профилированной трубой – они намного тяжелее имеют большую толщину при сопоставимых прочностных характеристиках.

Разнообразие металлических ферм из трубы

Как правило, для изготовления ферм из профильной трубы применяют металлический профиль. Его форма бывает овальной, круглой, квадратной, но чаще всего используется прямоугольная профильная труба.

По строению конструкции из профильной трубы делятся на два типа: структурные элементы каркаса могут фиксироваться в одной плоскости; ферма может быть сложена из нижнего и верхнего поясов.

Кроме того, классификация ферм из прямоугольных труб основывается на таких факторах, как уровень нагрузки на профиль, угол наклона элементов, общий уклон конструкции, длина отдельных пролетов, а также характер расположения перекрытий.

Исходя из этих параметров, все типовые фермы из профильной трубы состоят из таких групп:

Фермы, угол уклона которых достигает порядка 22-30º. Чтобы такая конструкция была устойчивой, ее высота должна равняться 1/5 доли длины изделия или быть несколько меньше. Как правило, эту норму берут за основу при расчете необходимой высоты конструкции, то есть заданную длину изделия просто делят на 5. Предпочтительна такая разновидность фермы, если конструкция должна быть максимально облегченной. Если предполагаемая длина строения будет более 14 метров, то положение раскосов в конструкции фермы из профильной трубы для навеса будет вертикальным. Главное здесь — сделать правильный расчет навеса, учесть все нюансы. На верхнем ярусе фиксируются куски профиля длиной 150-250 см. В результате весь каркас будет состоять из двух поясов, с количеством панелей, кратным двум. Обратите внимание на тот факт, что если ферма имеет очень большую длину – более 20 метров, понадобятся дополнительные опорные столбы, которые будут поддерживать стропильную систему и позволят перераспределить нагрузку по всей конструкции. Нередко для сооружения каркаса для перекрытий пользуются схемой фермы Полонсо. Она представляет собой треугольную конструкцию, соединение в которой имеет форму затяжки. При ее сооружении раскосы получаются не очень длинными, что существенно облегчает массу всей фермы. Благодаря этому качеству, фермы из профильной трубы Полонсо применяют довольно часто.
Уклон кровли на ферме достигает показателей в 15-22º. Данный тип сооружения предпочтителен для строений, длина которых не превышает 20 метров. По высоте такая конструкция не должна превышать 1/7 части длины строения. Если же потребуется увеличить высоту фермы, то ее нижний пояс должен состоять из ломаных сегментов.
Каркасы с общим уклоном не более 15º. Как правило, если речь идет о такой разновидности фермы, то ее изготавливают в форме трапеции. Исходя из назначения постройки, а также угла укладки кровли, высоту конструкции владелец определяет самостоятельно. Отталкиваться следует от показателей между 1/7 и 1/12 частью длины постройки. Каркас под кровлю в форме трапеции изготавливают с применением панелей из металла, длина которых должна быть в пределах 1,5-2,5 метра. Если чертеж фермы из профильной трубы не предусматривает устройство подвесного потолка, то вместо раскосов можно воспользоваться треугольной решеткой.

По форме фермы из стальных профильных труб можно разделить на:

прямые;
арочные;
односкатные и двускатные.

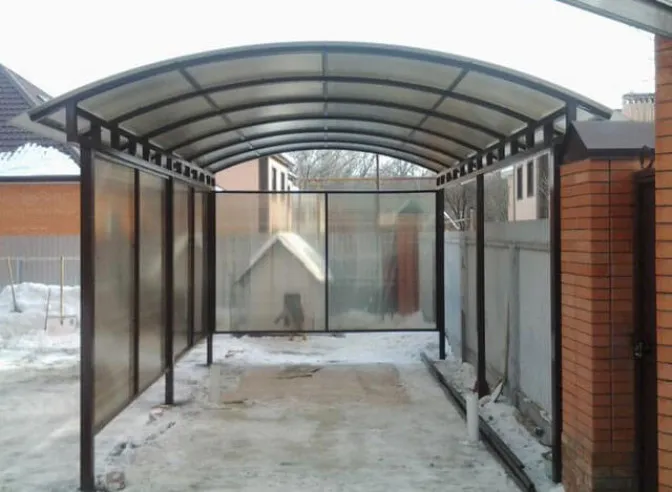

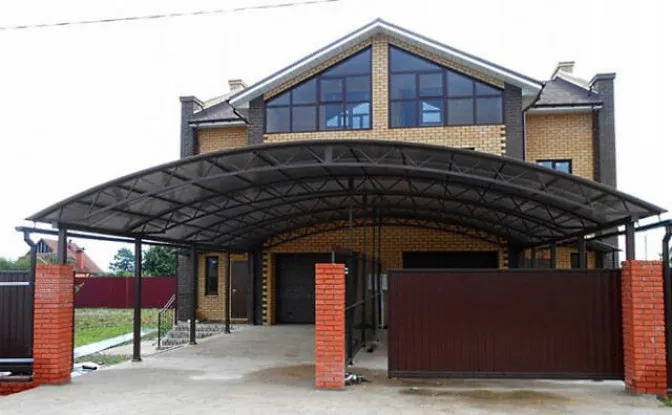

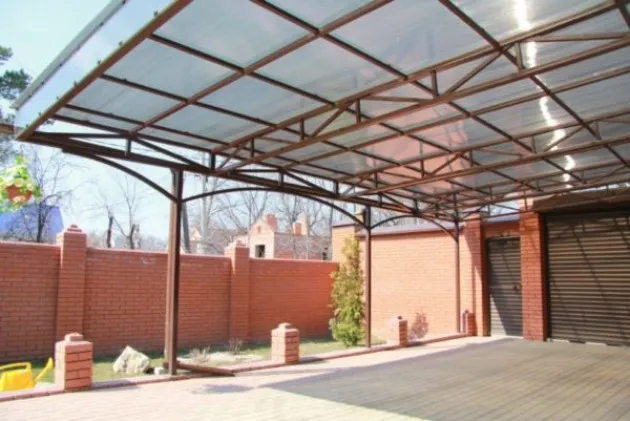

Наиболее востребованным и часто применяемым типом ферм из стального профиля являются арочные. Их конструкция довольно прочна и эффективна, к тому же, такую ферму можно перекрыть листами поликарбоната. Однако чтобы добиться максимально равномерного распределения нагрузки на профиль арочной фермы, следует тщательно провести расчеты. Для сооружения ферм арочного типа могут применяться как одиночные профильные трубы, так и предварительно сваренные вместе.

Заключение

С помощью профильных стальных труб можно создать надёжные фермы для навесов, которые прослужат вам долго и качественно. Но при этом очень важно правильно рассчитать все параметры конструкции, чтобы она смогла успешно выдержать все атмосферные нагрузки. Далее дело обстоит только за сваркой.

Качественно сделанный железный навес – эталон надёжности и долговечности

Видео в этой статье предоставит вашему вниманию на рассмотрение дополнительные материалы, имеющие непосредственное отношение к изложенной теме. Подходите к выполнению задачи правильно, и вас ждёт успех.

Преимущества профнастила при изготовлении навесов

Решение сделать металлическое укрытие является очень выгодным и практичным решением:

металл не боится перепадов температуры, не подвержен растрескиванию на морозе, не изменяет форму от действия палящих лучей солнца;
профнастил обладает достаточной прочностью, чтобы выдержать нагрузки бытового назначения и определенные технические усилия.

К недостаткам относится:

высокая теплопроводность, нагревание от высоких температур, которое на сам металл не влияет, но может испортить смежные материалы;
если предусмотрено опирание на металлические перила, то лучше их закрыть менее теплопроводным материалом, например, деревом;
профнастил страдает от влажности, которая проявляется ржавчиной на поверхности, этот недостаток убирается при помощи антикоррозийных пропиток.

Металлопрофиль для навесов

Для изготовления опор берут круглые трубы диаметром до 100 мм или профильный прокат с ребром не менее 100- 150 мм. Стропильные фермы и системы иногда выполняют из дерева, но в случае применения металла, их делают из круглой или квадратной трубы со стенкой толщиной 2 мм для минипостроек и толщиной стенки трубы 3 мм для крупных каркасов.

Обрешетка делается из деревянного бруса или из металлического профиля, уголка, квадрата или швеллера. Соединение металлических деталей производится сварным швом с использованием накладных металлических косынок. Иногда части соединяют болтами с гайками.

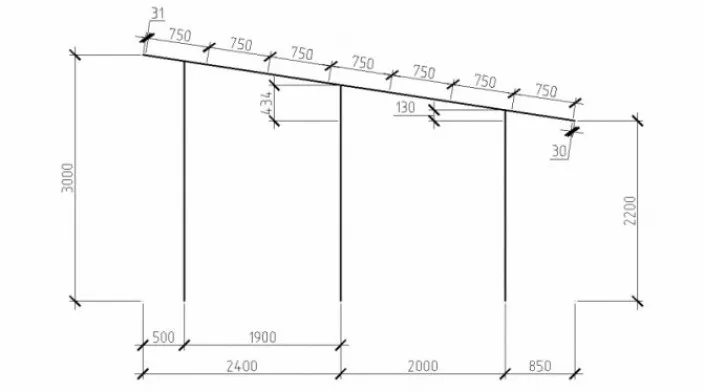

Что учитывать при постройке

При сварке и монтаже навеса возле одной из стен здания, длину и ширину опорной конструкции лучше сделать несколько короче. Такая операция позволит обеспечить выпуск укрывного материала и сток дождевой воды в желоба. Еще одно преимущество способа – это экономия более 2-х м профильной трубы на каждой ферме.

Самый низкий срез навеса должен быть высотой не менее 2,2 м. При заезде газели, высоту следует увеличить до 2,6 м. Величина самого высокого места зависит от фантазии и возможностей бюджета.

Но следует учесть одно правило кровельщиков. Угол наклона ската крыши не должен превышать 120, поэтому общая высота конструкции должна быть менее 4-х м.

При расположении и выборе места, следует обязательно учитывать основные направления ветров и количество осадков характерных для региона.

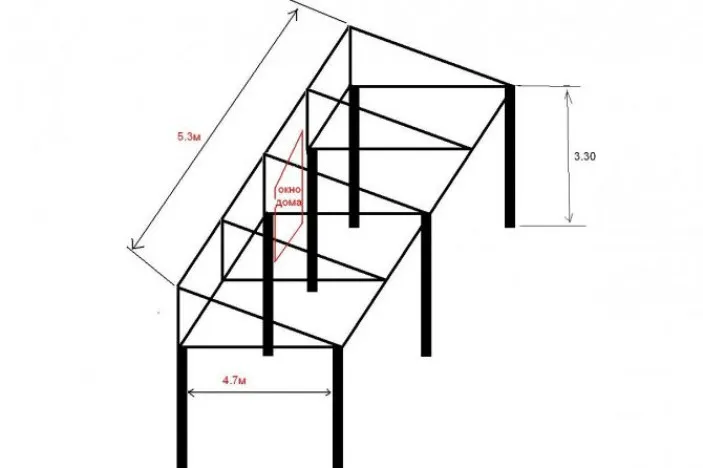

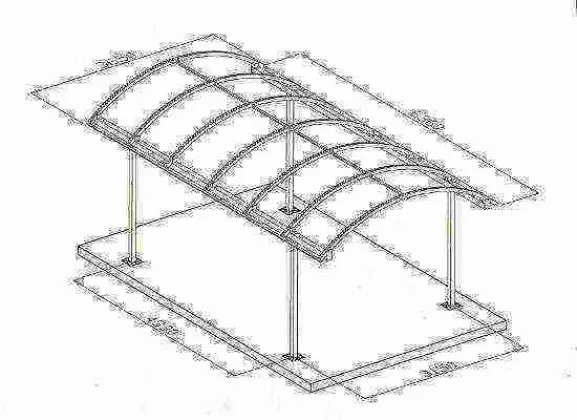

В зависимости от этих значений подбирают размеры полок основного профиля для сварки, трубы на стойки и квадрата на раскрепления. Для основных частей навеса из профильных труб подготавливают отдельный чертеж со всеми размерами, местами раскреплений и жесткостей.

Вариантов формы крыши навесов довольно много – односкатные, арочные, двускатные (домиком), сложные. Каждая конструкция имеет свои минусы и плюсы.

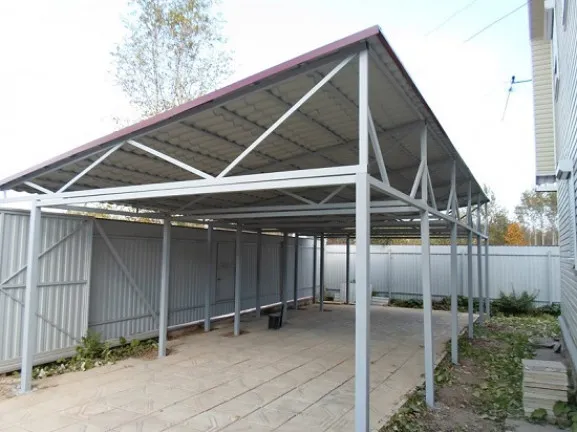

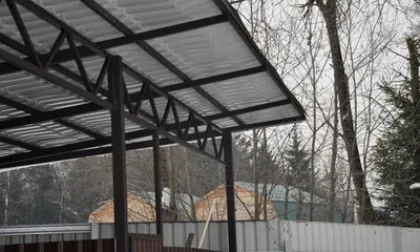

Самая распространенная – односкатная крыша, сварка которой не представляет трудностей. Угол наклона фермы не должен быть менее 8%. При несоблюдении этого значения на крыше навеса в зимнее время будет собираться снег, и такой козырек долго не прослужит.

Расчет оптимальной формы навеса

22-30 – оптимальный угол наклона для строений в областях со значительными снеговыми нагрузками. В качестве конструкция навеса из профильной трубы с таким углом предусматривает преимущественно треугольную форму. Она оптимальна для асбестовых прямых и волнистых листов, различного типа металлопрофиля и этернитового кровельного покрытия.
15-22 – так же являются двухскатными с металлическими типами кровельных покрытий. Такой угол наклона характерен для регионов с увеличенными ветровыми нагрузками. Максимальная величина пролета треугольной фермы с таким углом 20 м.
6-15 – преимущественно односкатные трапециевидные фермы с покрытием из поликарбоната и профнастила.

Максимальное расстояние, на котором размещаются фермы при изготовлении навеса из профильной трубы – 1,75 м.

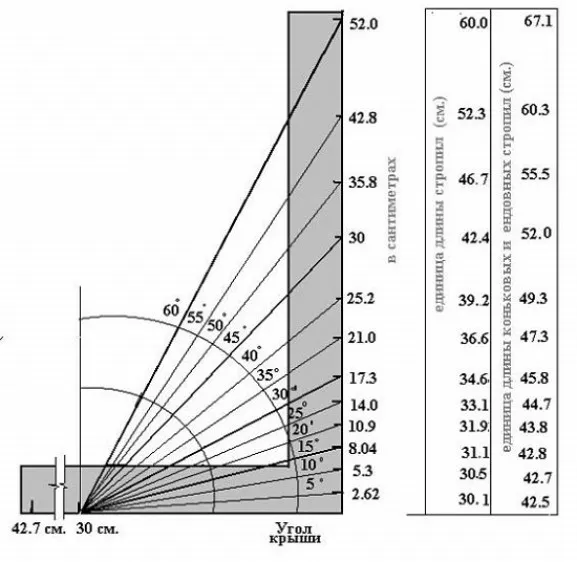

Схема зависимости длины стропил от угла крыши при расчете фермы из профильной трубы для навеса

Выбор профиля

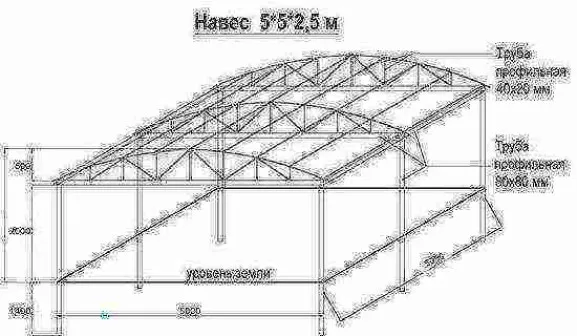

Размеры элементов каркаса для навеса из профильной трубы зависят от габаритов строения. В соответствии с ГОСТ 23119-78 и ГОСТ 23118-99 для создания навеса из квадратной трубы собственными руками используют следующие материалы:

Для компактных строений с шириной пролета до 4,5 м – 40х20х2 мм;
Сооружения средних размеров с пролетом до 5,5 м изготавливаются из профтрубы 40х40х2мм;
Строения значительной величины с пролетами более 5,5 м монтируют из профильных труб различного сечения 40х40х3 мм или 60х30х2мм.
Размер стойки для навеса из профтрубы – 80 80 на 3 мм.

Как выполнить расчеты?

Чтобы сделать расчет фермы для навеса, необходимо приготовить:

калькулятор и специальные программы;
СНиП (воздействия, нагрузки). Можно взять из специальных справочников;
СНиП П-23-81 (данные по стальным конструкциям). Можно взять из специальных справочников.

При проведении расчетов необходимо выполнять такие действия:

Выбрать схему ферм, для чего определить будущие контуры. Очертания должны выбираться исходя из общих функций навеса, материала, угла наклона конструкции.
Выбрать размеры будущей конструкции. Высота зависит от типа кровли и материала, минимального веса, угла наклона навеса.
При превышении размеров пролета в 36 метров необходимо провести расчет для строительного подъема, то есть обратный погашаемый изгиб от нагрузок на конструкцию.
Следует определить панельные размеры конструкции, которые соответствуют расстояниям между отдельными частями, обеспечивающими передачу нагрузок.
Определить расстояние между узлами, которое, как правило, равно ширине панели.

Схема деревянного навеса.

При выполнении расчетов необходимо следовать таким простым советам:

необходимо все цифры высчитывать в точности, так как даже небольшая погрешность может привести к ошибкам при проведении работ. Если вы не уверены в своих силах, то лучше сразу обратиться к специалистам за проведением таких расчетов;
чтобы облегчить работу, можно взять уже готовые проектные решения, просто подставив свои значения.

Выполняя расчет фермы, надо помнить, что при ее увеличивающейся высоте увеличивается и несущая способность. В зимний период снег на таком навесе почти не будет скапливаться. Чтобы сделать прочность более высокой, можно запланировать дополнительное количество ребер жесткости.

Для изготовления фермы рекомендуется использовать профильную металлическую трубу, которая отличается малым весом при достаточно высокой прочности и жесткости. При выборе размеров для такой трубы, необходимо руководствоваться следующими данными:

для небольших навесов, ширина которых будет составлять до четырех с половиной метров, необходимо брать металлическую трубу 40*20*2 мм;
для навесов, ширина которых будет составлять до пяти с половиной метров, рекомендуется брать профильную трубу с размерами 40*40*2 мм;
если ширина навеса будет составлять больше пяти метров, то рекомендуется брать трубу 60*30*2 миллиметра либо 40*40*3 мм.

При планировании шага ферм надо учитывать, что максимальное расстояние между ними может составлять 1,7 м, что позволяет сохранить надежность и прочность.

Расчет кровли из профтрубы

Расчет характеристик профильных труб является одним из ключевых этапов проектирования односкатной кровли. В идеальном варианте этим должен заниматься профессиональный строитель.

При подсчетах нужно учитывать огромное количество нюансов:

Размеры будущего сооружения.
Состав и физические свойства почвы, на которой будет стоять постройка.
Ветровые нагрузки и специфика местного климата.
Угол наклона кровли (от этого зависит возможный вес снега, скапливающегося на крыше в зимний сезон).
Закупочная цена профильных труб и размер бюджета, выделенного на строительство.
Специфические требования к безопасности здания и др.

Тем не менее, если планируется строительство относительно небольшого сооружения (например, придомовой крытой парковки для 1-2 автомобилей), некоторыми из перечисленных нюансов можно пренебречь. Главное – правильно определить оптимальные размеры профильных труб, из которых будет состоять металлический каркас.

Общие рекомендации таковы:

Если сооружение имеет ширину менее 4,5 метров, для его постройки можно выбрать трубу с размерами поперечного сечения 40х20х2 мм, где 2 мм – толщина металла.
Для построек шириной 4,5-5,5 м оптимальным вариантом будут металлические конструкции с размерами 40х40х2 мм.
Этого будет достаточно, чтобы кровля смогла выдерживать эксплуатационные нагрузки.
Труба 40х40х3 мм чаще используется при строительстве навесов и крыш шириной более 5,5 м. В качестве альтернативы можно выбрать прямоугольную трубу с меньшей толщиной стенок – 60х30х2 мм.

Конструкции больших размеров в частном строительстве использовать нецелесообразно с финансовой точки зрения. Их запас прочности не будет использоваться в полной мере. Такие трубы (например, 300х300х12) применяются преимущественно в промышленных зданиях.

Также стоит придерживаться общего правила, касающегося выбора расстояния между горизонтальными опорами кровли, на которых в дальнейшем будет монтироваться обрешетка и остальные слои кровельного пирога. Данное значение не должно превышать 1,7 м.

Несоблюдение этого правила может привести к нежелательной деформации кровли под ее собственным весом, что негативно скажется на ее долговечности и безопасности.

Угол наклона определяют в зависимости от материала кровли:

Для рубероида оптимальное значение – 5 градусов.
Для профнастила, металлочерепицы и шифера – 20, 25 и 20-35 градусов соответственно.

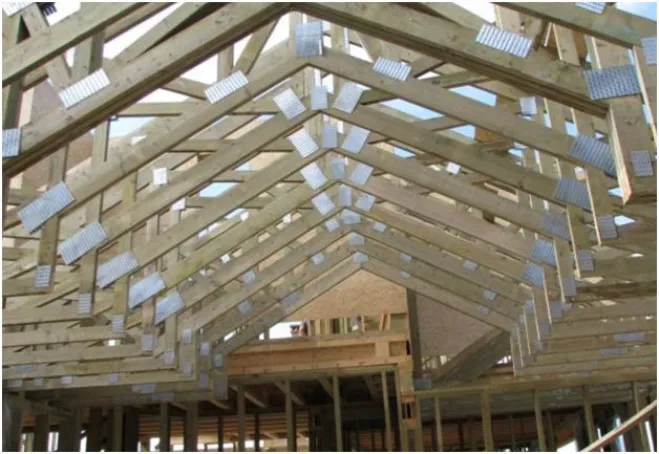

Фермы из профильной трубы: конструкции, расчет и изготовление

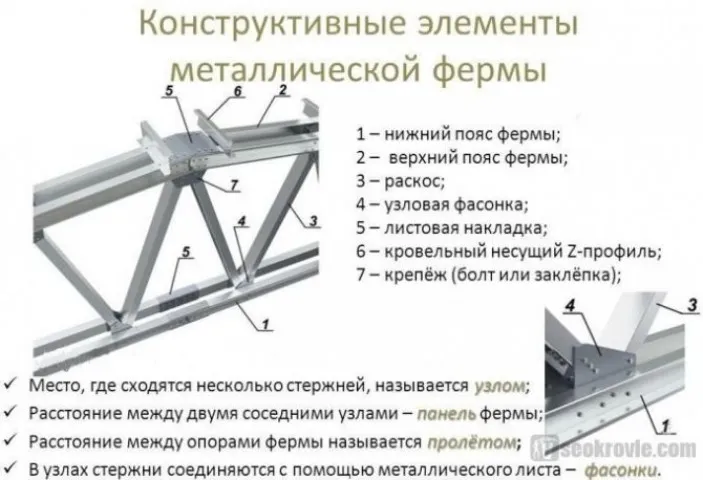

Когда площадь сооружения достаточно большая, вопрос обеспечения надежности и прочности конструкции приобретает особую важность. Появляется необходимость в усилении стропильной системы, стропила которой могли бы перекрыть довольно длинные пролеты. Фермы из профильной трубы представляют собой металлоконструкции, собранные при помощи решетчатых стержней. Изготовление металлических ферм – процесс более трудоемкий, чем в случае сплошных балок, но более экономичный. В производстве используют парный материал, а в качестве соединяющей детали – косынки. Всю конструкцию собирают, используя сварку или клепки.

С их помощью можно перекрывать пролеты любой длины, однако, стоит отметить, что для правильного монтажа необходим грамотный расчет. Тогда при условии качественного выполнения сварочных работ остается только в дальнейшем перенести трубные сборки наверх и смонтировать по верхней обвязке, согласно разметке.

Несущие фермы из профильной трубы имеют немало неоспоримых преимуществ:

нагрузкам

Выбор материалов и подготовка инструментов

Главное требование, предъявляемое к качеству профильной трубной продукции – это прочность. Чтобы обеспечить устойчивость несущих деталей конструкции из них, нужно выбирать трубы с минимальными параметрами, равными 80х80 миллиметров. Для дополнительных элементов оптимальным размером сечения будет 40х20 миллиметров.

Чтобы определиться с количеством кровельного материала, сначала рассчитывают площадь накрываемой поверхности, а потом полученный результат увеличивают на 5 %. Крепление выполняют кровельными болтами и специальными прокладками.

Конструкцию собирают одним из способов:

Сварочным. Но для этого необходимо не только иметь в наличии сварочный аппарат с электродами, но и знать, как правильно сварить навес из профильной трубы. Без навыков такую работу сделать невозможно.
Применяя резьбовые соединения. Для этого необходимы металлические уголки и крепежные болты.
С использованием специальных хомутов.

Навес, сделанный своими руками, стоит намного дешевле, чем покупной. Он будет отвечать требованиям при условии строгого соблюдения технологии его возведения.

Сфера применения

Несущие фермы представляют собой стальные каркасы больших размеров и объемов. Изначально такие конструкции применялись при строительстве зданий с широкими пролетами: цеха, химические и металлургические предприятия, ангары и хранилища, павильоны и комплексы. Фермы проходят проверку на качество и безопасность. Поэтому в их безопасность можно быть уверенным на все сто процентов. Сейчас же несущие фермы используют при строительстве 1-2 скатной крыши и иных разновидностей. Поэтому они пользуются повышенным вниманием со стороны профессиональных строительных организаций.

Область применения ферм не имеет ограничений. Их используют при сооружении мостов, гидротехнических и иных конструкций. При строительстве мостовых грузоподъемных кранов стало типичным подобного рода строительства.

Как рассчитать стоянку машин

Обычно устанавливают балочные конструкции. Чтобы своими руками изготовить навес для своего автомобиля, необходимо предварительно сделать чертеж, в котором должна учитываться классность автомобиля. Ширина стоянки должна быть равна габариту автомобиля, плюс один метр с двух сторон. Если будут парковаться две машины, необходимо учесть расстояние между ними — 0,8 метра.

Пример расчета навеса для машины среднего класса, ширина – 1600 -1750 мм, длина – 4200-4500 мм:

1600 /1750 + 1000 + 1000 = 3600/3750 мм – ширина навеса;

4200/4500 + 300 +300 = 4800/5100 мм – эргономичная длина, чтобы осадки не заливали площадку.

Расчет ширины навеса на две машины:

3600/3750 + 800 = 4400/4550 мм.

Коротко о главном

Металлические фермы обладают высокой прочностью и используются для устройства крыш, строительства мостов, и в других случаях, когда необходимо закрыть большие пролёты.

Фермы бывают параллельными, арочными, треугольными и трапециевидными. Чем меньше угол наклона крыши, тем более простую форму фермы применяют и используют меньше распорок.

Для небольшой конструкции применяют профиль сечением 40х20х2 мм длиной 4,5 м; большие пролеты требуют более прочного профиля от 40х60х3 мм сечением и длиной более 5 м.

Сборку фермы производят на горизонтальной поверхности, и лишь затем ее поднимают и приваривают к основанию.

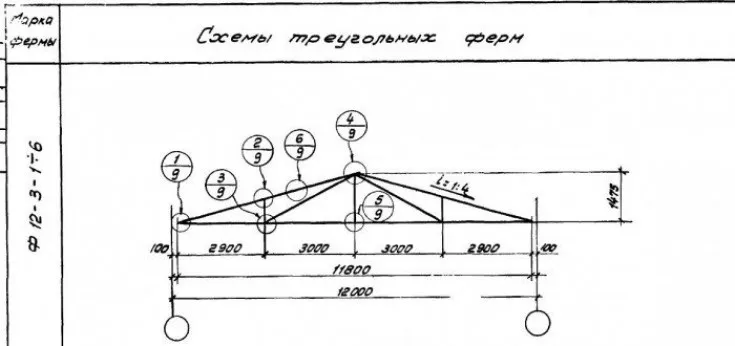

Расчёт треугольной фермы для навеса или крыши основывается на знании таких параметров, как площадь навеса, высота распорок и расстояние между ними, угол наклона навеса.

Оценок 0

Прочитать позже

Как правильно рассчитать навес из профильной трубы?

Для расчета навеса из профильной трубы нужно учитывать несколько факторов, таких как габаритные размеры навеса, количество опор, длину профильных труб и их сечение, а также снеговую и ветровую нагрузки в месте монтажа. Вот общие шаги для расчета навеса из профильной трубы:

Определите размеры навеса, включая длину, ширину и высоту. Это позволит определить необходимое количество профильных труб.
Рассчитайте количество опор для навеса. Количество опор зависит от размеров навеса и должно обеспечивать достаточную прочность и устойчивость конструкции.
Определите длину профильных труб, которые будут использоваться в конструкции, и выберите сечение труб в зависимости от требований к прочности и весу конструкции.
Рассчитайте необходимую толщину стенок профильных труб для обеспечения прочности конструкции.
Учитывайте снеговую и ветровую нагрузки в месте монтажа. Для этого необходимо использовать местные строительные нормы и стандарты.
После того, как вы рассчитали все параметры конструкции, необходимо подобрать соответствующие крепежные элементы и определить необходимое количество материалов.
Важно также учитывать особенности места монтажа, такие как уклон поверхности, наличие дренажной системы и т.д.

Обратитесь за консультацией к специалисту, если у вас есть какие-либо сомнения в расчетах или конструкции.
