Провод для заземления — это важный элемент в электрической системе, который обеспечивает безопасность жильцов. В статье «Провод для заземления: назначение, маркировка, сечение и проверка» мы рассмотрим основные принципы выбора и установки провода для заземления и ответим на вопрос: какой провод следует использовать для заземления?
- Что такое провод заземления
- Технические характеристики провода
- Назначение и структура провода заземления
- Как работает провод заземления
- Требования к сечению у заземления
- Цвет провода заземления и особенности подключения
- Буквенное обозначение проводов
- Маркировка проводов
- Чем можно промаркировать провода в случае, если их цветовая маркировка не соответствует стандарту?
- Определение заземляющего провода
- Методы определения
- Что будет, если перепутать ноль с землей?
- Заземление и нормы его монтажа
- Практические советы
Что такое провод заземления
Основное назначение подобного кабеля — защита от косвенного прикосновения к частям электроустановки, находящихся под напряжением. Косвенным называется непрямой контакт человека с частями оборудования, которые в нормальных условиях не находятся под напряжением, например, корпусы двигателей, трансформаторов или ручка фена.

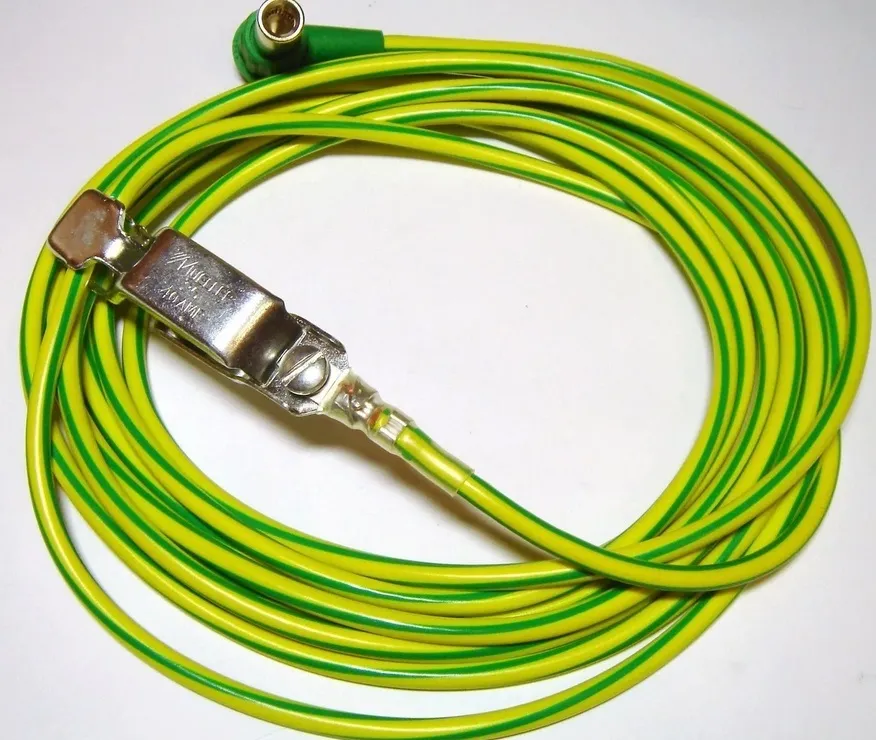

Провод заземления
Но вследствие нарушения изоляции токоведущих частей (проводов), они могут оказаться под напряжением. Именно для защиты от таких случайностей и предназначено аварийное заземление.
Заземлитель должен снижать потенциал на защищаемом устройстве до нулевого значения. Как правило, при помощи данного элемента в электросистемах происходит пропуск тока, равный току короткого замыкания. Этот элемент должен иметь возможность пропускать ток.
На первый взгляд можно сказать, что сечение такого кабеля должно быть не меньше, чем у основного рабочего проводника, но это мнение ошибочное. Каждый фазный кабель, в отличие от заземлителя, должен обеспечивать длительный пропуск токов большого номинала. Подбор сечения осуществляется по элементарному принципу – силовые кабели с габаритами токопроводящей жилы от 16 до 35 мм2 должны иметь толщину защитного заземлителя 16 мм2.

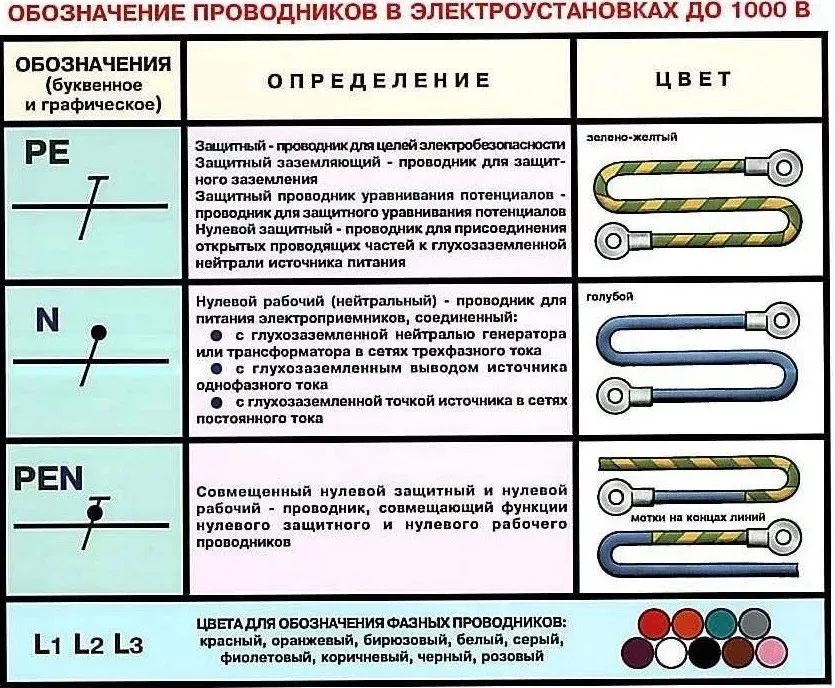

Обозначение проводников в электроустановках до 1000 В
В соответствии с общепринятыми на государственном уровне правилами, маркировка сечения жил определяется в соответствии с нормами, заложенными в действующем ГОСТ.
На практике рассматриваются такие варианты, когда для достижения оптимальной точности осуществляется отдельный расчет сечения кабеля. Чтобы определить численное значение площади, необходимо воспользоваться специальной формулой, которая позволит учесть показатель тока короткого замыкания, остаток времени при срабатывании защиты, вид изоляции и тип прокладки проводника. Однако, на практике данная формула применяется не всегда.
При проведении электромонтажных работ, следует обратить внимание на обозначение кабеля. Кроме буквенной аббревиатуры имеется и цветовое обозначение. Нулевой провод обозначается буквой N, голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зелёные полосы на концах.
Не менее важную роль играет качество заземления. Для определения данной характеристики нужно измерить его сопротивление. Как правило, напряжение в трёхфазной сети при линейном подключении составляет 380В.

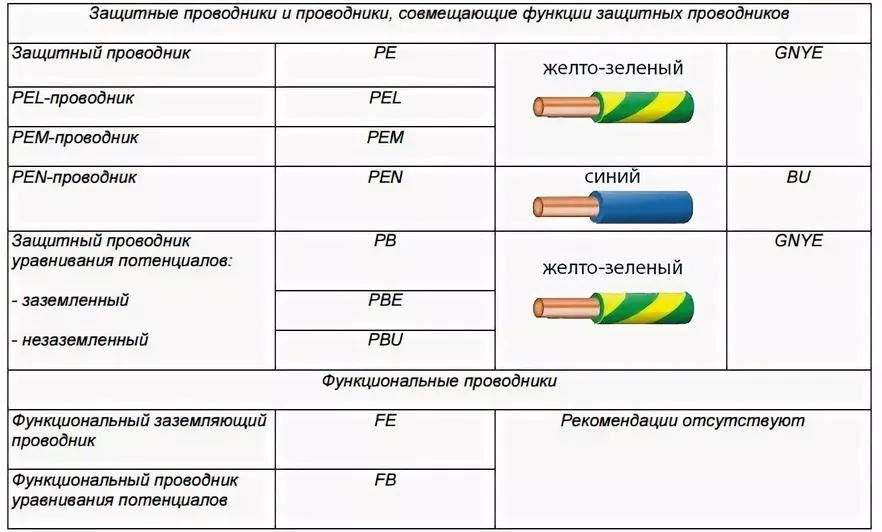

Защитные проводники – их цветовая маркировка
При проведении монтажных работ часто встает вопрос цветовой идентификации жил силовых кабелей. Когда требуется монтаж ПВЗ для РЕ проводника в цепь заземления, цветовая гамма самой изоляции должна быть желто-зеленого цвета. Рассматриваются варианты, когда ПВЗ устанавливается в качестве нулевого проводника, и выбирается изоляция синей расцветки.
Технические характеристики провода
Основные показатели ПВЗ можно классифицировать на механические, термические и электрические. При помощи представленных характеристик можно с легкостью определить возможность работоспособности проводника, в частности:
- Главным показателем является гибкость изделия. Допустимый радиус (размер) кабеля определяет величину, при которой можно изгибать данный проводник без риска повреждения. Предусмотренный параметр проверяется сразу после изготовления продукта.
- Температурный режим оказывает сильное влияние на производительность проводника, поэтому при прокладке изделия необходимо обратить внимание на данную характеристику. К примеру, часто возникает вопрос, при какой температуре нельзя прокладывать проводник типа ПВЗ. Электромонтажные работы допускается проводить при температурном режиме от -50 до +50 градусов.

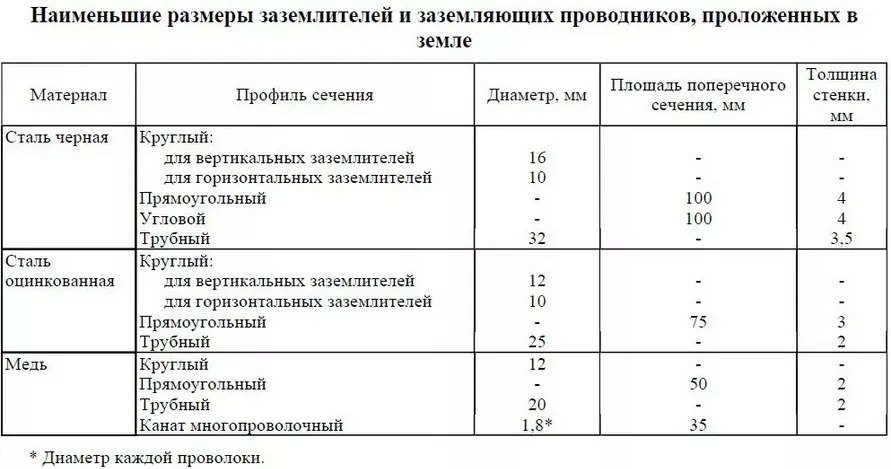

Наименьшие размеры заземлителей, проложенных в земле
- Аварийная ситуация может стать причиной кратковременного перегрева. При возникновении неполадок данный показатель может достигнуть +150 градусов. Кроме этого, хорошая изоляция способствует сохранению диэлектрических и механических параметров.
- Сколько единичных ударов может выдержать изоляционный слой? Данный показатель важен для линий связи, а также при работе со специфическим оборудованием.
- Основным свойством проводника является сопротивление изоляции. Данный параметр зависит от сечения и температурного режима. Для проверки показателя, провод погружают в воду на протяжении 2-3 минут. Последующая подача напряжения – 2,5 кВ.
Назначение и структура провода заземления
Помещения жилых, общественных и производственных зданий должны быть оснащены системой защитного заземления. Перед тем, как составить акт о состоянии электропроводки, инспектирующее лицо обязано осуществить проверку работоспособности и безопасности эксплуатации каждого устройства.

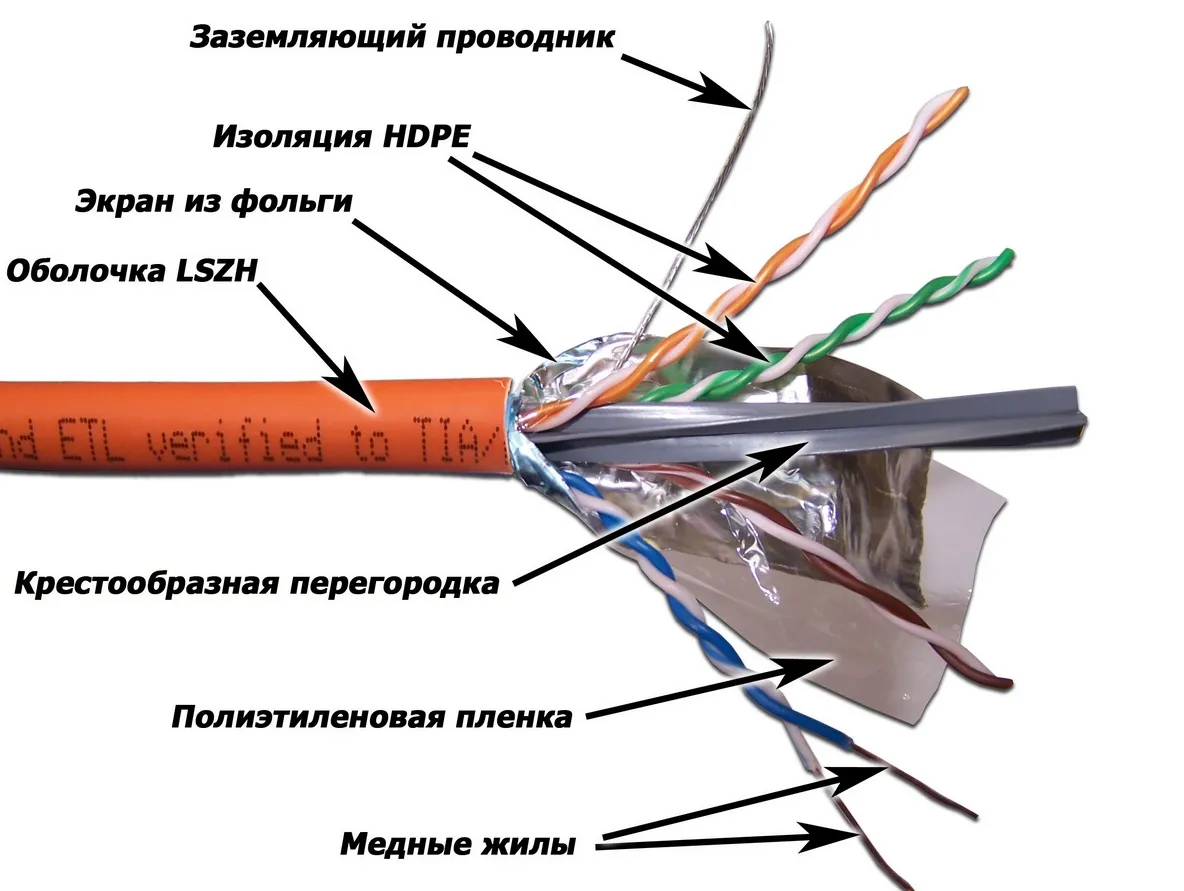

Строение элемента
Заземлитель предназначен для полноценной защиты человека от поражения электрическим током. Например, при возникновении электрического контакта между токоведущими элементами и корпусом прибора, существует вероятность получения серьезных травм. Иногда малейшее прикосновение к подобному устройству может привести к летальному исходу или тяжким последствиям для здоровья.
Обратите внимание! Чтобы исключить описанную выше угрозу, рекомендуется снабжать заземляющим устройством каждый электроприбор.
Как работает провод заземления
Многие люди часто задаются вопросом, как происходит работа провода заземления. Например, если возникают малейшие неполадки при работе бытовых приборов, то это может быть связано с повреждением кабеля фазы или возникновением утечки электрического тока. Что касается жителей частного сектора, то, в основном, в эти районы электрифицируются посредством устройства воздушными линиями электропередач. Как правило, это двухпроводные линии, которые состоят из фазного и нулевого проводов.

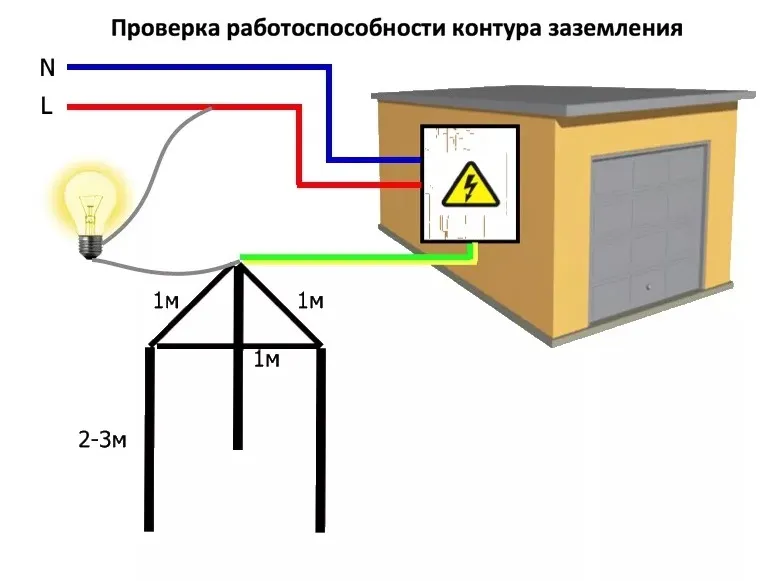

Проверка работоспособности контура заземления
Важно! Порывы ветра, падающие ветки и осадки могут в любой момент оборвать силовой кабель и если у в здании не установлена система защиты в виде заземления и устройства УЗО, то пострадать может не только владелец дома, но и принадлежащая ему бытовая техника.
Требования к сечению у заземления
Многие собственники домов и квартир сталкиваются с необходимостью самостоятельно делать заземление. Это объясняется тем, что в старых зданиях до 1998 годов постройки заземлений и, соответственно, шинок для подключения не было вовсе.
Даже если в доме уже есть заземлитель, при выборе провода необходимо выяснить тип системы.

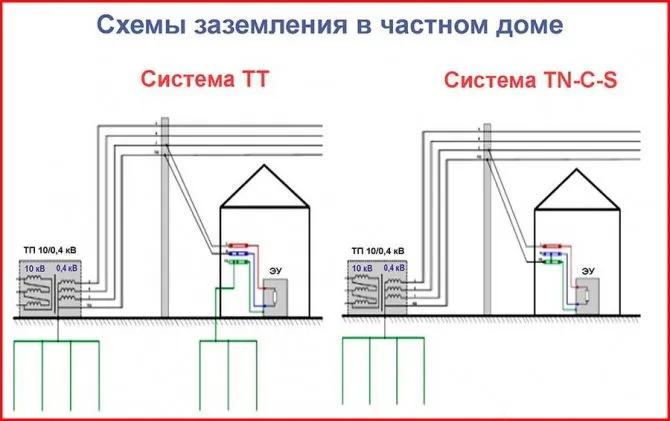

С учетом ПУЭ выделяется четыре схемы заземления:
- TN-S — применение нейтрали и отдельного проводника. Схема актуально для переменного напряжения.
- TN-C — объединение «0» и земли общим проводом. В такой схеме нейтраль идет отдельно, что характерно для старых построек.
- TT — прямая земля на электрооборудование.
- IT — соединение с корпусом с применением сопротивления или изолированием токоведущих проводников.
Больше про системы заземлений , их преимущества и недостатки.
Чтобы выбрать корректное сечение, важно учесть еще один момент — тип заземления.
Оно может быть:
- стационарным (делается без необходимости перемещения, на постоянной основе);
- переносным (можно снимать при необходимости перемещать на другой объект).
В бытовых целях, как правило, применяется первый вариант. Именно на него и будем ориентироваться при выборе сечения (S).

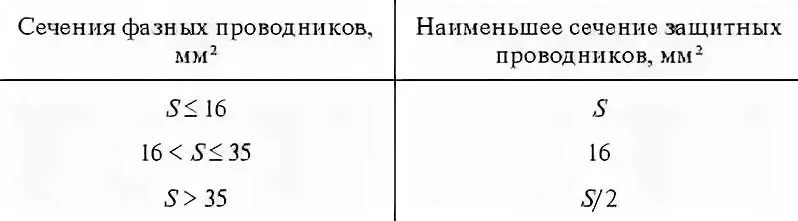

Во избежание ошибок придерживайтесь следующих простых правил:
- Для фазы S до 16 кв. мм заземляющий проводник подбирается аналогичной величины.
- При S у фазы от 16 до 35 кв. мм сечение «земельного» проводника подбирается на 16 кв. мм.
- Если S фазного провода свыше 35 кв. мм, заземлитель должен иметь толщину не меньше половины этого показателя.
Чаще всего в доме или квартире примеряются медные провода с S равным 4 кв. мм. При таких обстоятельствах S заземляющего провода подбирается с таким же параметром.
Если, например, толщина фазы, подходящей к шкафу, составляет 25 кв. мм, оптимальный параметр S — 16 кв. мм. Здесь все просто, поэтому путаницы возникнуть не должно.
Важно запомнить еще ряд правил:
- Для TN-C и TN-C-S нижний порог сечения составляет 10 кв. мм для медного и 16 кв. мм для алюминиевого проводника.
- В квартире или доме достаточно провода с одной жилой.
- Требования к цвету — желто зеленый.
Иногда при расчете сечения заземления применяется специальная формула. В ней учитывается ток КЗ, время срабатывания защиты, вид изоляции, тип прокладки и другие особенности. На практике такой метод применяется редко.
Цвет провода заземления и особенности подключения
Во избежание путаницы важно понимать, какие обозначения необходимо предусмотреть для таких проводов.

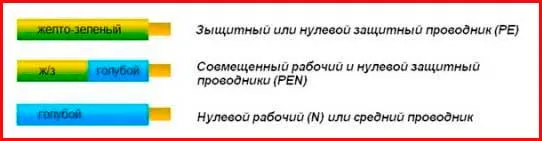

На сегодня применяются следующие виды маркировок:
- PE — 0-ые защитные провода и шинки, имеющие расцветку в виде переплетающегося желто зеленого оттенков.
- N — 0-ые провода, обозначаемые голубым цветом (нейтраль).
- PEN — объединение нуля и заземления. Главная часть голубая, на краях совмещение желто-зеленого цвета.
В нашем случае применяется обозначение с соответствующим цветовым исполнением (желтый и зеленый). Таким же образом он обозначается и в трехжильном проводе.
Если под рукой нет провода с необходимым цветом, можно использовать обычную изоленту желтого и зеленого цвета. Все, что требуется — сделать отметки на концах провода.
Заземление (PE) выводится и подключается к заземляющей шине, корпусу или металлической дверце щитка. Нулевой провод (N) соединяется с шинкой нейтрали.
Подробнее про заземление и зануление , в чем разница между ними.
Буквенное обозначение проводов
Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:
- L (от слова Line) — фазный провод;
- N (от слова Neutral) — нулевой провод;
- PE (от сочетания Protective Earthing) — заземление;
- «+» — положительный полюс;
- «-» — отрицательный полюс;
- М — средняя точка в цепях постоянного тока с двуполярным питанием.
Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.
В многофазных сетях символы дополняются порядковым номером фазы:
- L1 — первая фаза;
- L2 — вторая фаза;
- L3 — третья фаза.
Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.
Отступлением от стандартов является комбинированная система обозначения фаз:
- La — первая фаза;
- Lb — вторая фаза;
- Lc — третья фаза.
В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи. Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют.
Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.
Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.
Маркировка проводов
Провода заземления имеют еще одну характеристическую особенность – маркировку.
Цвет заземления
Заземление, согласно правилам ПУЭ, должно быть окрашено в желто-зеленый цвет. Однако редко встречаются светло-зеленые или полностью желтые провода. Также кабель может быть оснащен оплеткой синего окраса в местах фиксации, что свидетельствует о заземлении вместе с нулем.

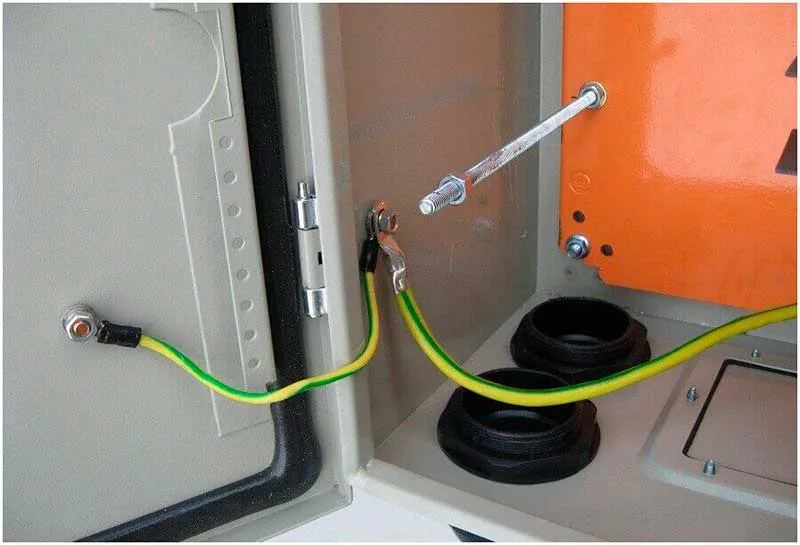

В распределительном щитке его соединяют с шиной, корпусом и дверцей щита, изготовленной из металла. В коробке подключение стремится к проводам земли. Заземлительный проводник нельзя соединять с устройством защитного отключения.
Условные обозначения на электросхемах: для постоянного тока, стандартное заземление, к корпусу электрооборудования, чистое и защитное.
Цвет нейтрали
Пример внешнего вида нейтрального провода
Нулевой проводник имеет строго синий окрас. В распределительном щитке его необходимо подключать к шине нейтрали, которая обозначается буквой N. К ней же подсоединяют все оставшиеся проводники синего окраса. Через электрический счетчик или напрямую без установки автомата шина стыкуется к вводу. В распределительной коробке все провода, за исключением синего цвета, не должны быть задействованы в коммутации. Нулевые проводники в розетках подключают к контакту, обозначающемуся N – находится на тыльной ее стороне.

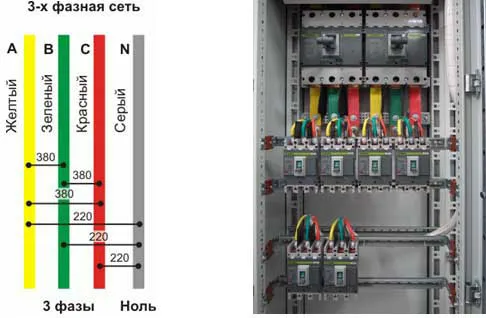

Цвет фазы
В сравнении с заземлением и нейтралью фаза имеет более обширный спектр цветов. Для обозначения провода могут быть использованы любые цвета кроме синего, желтого и зеленого. Самые распространенные – черный, красный и коричневый.
В распределительной коробке фазу, которая отходит от потребителя, подсоединяют к контакту автоматического переключателя, расположенного в самом низу, или оборудования защитного отключения. В выключателях проводят коммутацию фазы.
Чем можно промаркировать провода в случае, если их цветовая маркировка не соответствует стандарту?
Если провода, которые Вы собираетесь использовать для электромонтажа, нестандартных цветов, можно самостоятельно промаркировать их в соответствии с действующим стандартом при помощи изоленты или термоусадочных трубок нужных цветов. Обычно провода маркируются внутри электрического щитка в месте их присоединения к шине. Также можно использовать буквенную маркировку на кембрике или на бумажных ярлычках, напечатанных при помощи специального механического или электронного принтера (всё перечисленное Вы найдёте в ассортименте МПО Электромонтаж).
Определение заземляющего провода
Ка мы уже говорили самым простым способом узнать какой провод идет на заземление является определить его по цвету либо буквенному обозначению. Но в нашей стране далеко не всегда и далеко не все делается по правилам. В связи с этим может возникнуть вопрос определения заземляющего проводника.
Вопрос с проводом заземления у вас может возникнуть в двух местах – это распределительный щит и распределительная коробка:
- Начнем с распределительного щита. Здесь провод заземления определить достаточно просто. Фазный провод у нас подключен к групповым автоматам. Нулевой провод подключен к автоматам УЗО и счетчику. Провод же который не имеет коммутационных аппаратов и является заземлением.
Ищем провод защитного заземления в распределительном щите - В распределительной коробке все немного сложнее. Здесь у нас имеется четыре, а то и более соединений, определить принадлежность которых без цветовой маркировки достаточно сложно.
- Тут есть несколько вариантов. Самый простой это определиться при помощи розетки, точно подключенной к данной коробке. Для этого снимите напряжение с данной группы. Вскройте ближайшую розетку. Провод массы заземления будет подключен к заземляющим контактам розетки. Остается только проследить данный провод в распределительной коробке.
- Если все провода в распределительной коробке имеют один цвет, то здесь все немного сложнее. В этом случае придётся действовать методом исключения. Прежде всего исключаем фазный провод.
- Определить фазный провод проще всего на выключателе. Ведь не нулевой не защитный провод не идут к выключателю. Поэтому соединение от которого отходит один провод к выключателю явно является групповым фазным проводом.
Обратите внимание! Соединение двух проводов является выводом от выключателя. Поэтому такие соединения сразу исключаем из дальнейшего рассмотрения.
- Теперь осталось определить нулевой и защитный провод. Для этого следует снять напряжение с данной группы. Вообще все переключения в электрической схеме всегда следует делать только при снятом напряжение. Ведь цена спешки может быть очень велика.
Ищем провод защитного заземления в распределительной коробке - После этого нам следует отключить провода на одном из двух предположительных соединений. После отключения провода следует заизолировать либо развести для исключения соприкосновения между собой и корпусом распределительной коробки.
- Теперь подаем напряжение на группу. Если после этого у нас не работает освещение и розетки, то это был нулевой провод. Значит второе соединение является защитным заземлением. Если же все работает как на видео, то это и есть наше защитное заземление.
Методы определения
Рассмотрим способы определения нулевого и заземляющего проводников, от очень простого к более сложным.
Цепь имеет защиту по дифф-току. Если весь объект или исследуемая ветка снабжены защитой по дифференциальному току – дифф-автоматом или УЗО, задача значительно упрощается. Нужно контрольный прибор, например лампа с проводниками, подключить к фазе и к одному из исследуемых проводников. Если дифф-защита не сработала, значит лампа подключена к рабочему нолю. Если происходит срабатывание УЗО при подключении лампы – вы ее подключаете к фазе и земле. Все достаточно просто и заодно проверите устройство защитного отключения на практике.
Перед выполнением такого теста нужно убедиться в работоспособности дифф-защиты, нажав кнопку “тест” на защитном аппарате. Следует отметить, что способ будет работать при условии, что ток через лампу будет превышать номинальный дифференциальный ток аппарата. То есть, при использовании лампы накаливания (энергосберегайка не подходит) сработает УЗО с током утечки 10-30 мА. Вводное УЗО на утечку 300 мА может не сработать, для надежной проверки нужно брать прибор помощнее.
Сравнение с заземляющими контактами розеток. Данный метод будет работать если на вводе стоит двухполюсный автомат, размыкающий рабочий ноль и в помещении имеются розетки с заземлением. Вводной автомат следует отключить, тем самым мы разомкнем любую связь ноля с землей. По возможности следует отключить все приборы из розеток.
Далее следует “прозвонить” мультиметром в режиме измерения сопротивления заземляющий контакт одной из розеток с исследуемыми контактами. При соединении с нулевым проводом, мультиметр должен показывать большое сопротивление, с заземляющим контактом на неизвестной точке с землей розетки сопротивление практически нулевое.
Таким способом можно заодно проверить правильность подключенных розеток: при отключенном вводном двухполюсном автомате, нулевые и заземляющие контакты прозваниваться не должны. Ну это при условии, что проводка изначально исправна и верно смонтирована.
Лезть в щит. Если предыдущие способы реализовать нет возможности, придется лезть в “начинку” электрощита. Думаю напоминать здесь о технике безопасности не стоит: ее никто не отменял. На самом деле способ достаточно прост: нужно найти нулевой проводник, уходящий в помещение и отсоединить его от клемм щита. Затем прозвонить с исследуемыми контактами: с которым будет звониться – тот и есть нулевой проводник.
В случае с щитом вполне может возникнуть сложность, когда даже в щите сложно отличить ноль от заземления. В этом случае понадобятся токовые клещи. Нужно включить напряжение и нагрузку в помещении, и исследовать клещами неизвестные проводники в щите – где будет ток, так и рабочий ноль. Обратите внимание: метод работает только в том случае, когда вы точно знаете, что один из проводников – ноль, а другой – земля.
Все вышеописанные методы работают как с заземлением, так и с “занулением”
Определить контакты при подключении электроплиты. Иногда возникает необходимость заменить розетку электроплиты, а проводка советских времен или начала 90-х, одноцветная. Для верного определения зануления электроплиты необходимо условие – двухполюсный автомат во вводном щите, отключающий и фазу, и ноль от всей квартиры.
Итак, при включенной электроэнергии определяем фазу на ичсследуемых выводах для будущей розетки – этот контакт помечаем и откидываем в сторону, далее он нам не нужен. Потом нужно определить ноль в любой розетке в квартире – так как проводка советская, земли там нет, поэтому нолем окажется тот вывод, на котором не светится отвертка-индикатор.
Теперь обесточиваем всю квартиру и мультиметром прозваниваем ноль обычной розетки с двумя оставшимися контактами на электроплиту. Тот контакт, который звонится с нолем розетки – рабочий, а тот что не звонится – зануление (земля). Если же звонятся оба контакта – нужно искать ошибки в электропроводке. При организации зануления в советское время, его присоединяли к клемме “PEN” без каких-либо коммутационных аппаратов.
Что будет, если перепутать ноль с землей?
Если заземление исправно и выполнено в соответствии со всеми требованиями, об ошибке можно не подозревать многие годы. Мне много раз попадались неправильно подключенные электроплиты с советских времен. Однако на эти ошибки не следует закрывать глаза:
1. Приборы учета электроэнергии будут некорректно работать, из-за этого можно схлопотать приличный штраф от энергетиков, когда все выяснится.
2. При установке дифференциальных выключателей (УЗО) или дифференциальных автоматов, корректная их работа невозможна. Эти аппараты будут все время отключаться.
3. Заземление перестанет выполнять свою основную функцию – защищать человека от поражения электрическим током. В добавок, это может стать самой причиной поражений.
4. При “слабом” заземлении в частном доме оно быстро выйдет из строя и в любом случае, придется производить ремонт.
Заземление и нормы его монтажа
Прежде чем приступать непосредственно к поиску защитного заземления давайте определимся что это такое и зачем оно вообще необходимо. Ведь зная это нам будет значительно легче определить его на схеме или по месту.
Требования предъявляемые к проводу заземления
Вообще вопросам связанными с защитным заземлением в ПУЭ посвящен целый раздел1.7. Здесь оговариваются разнообразные варианты заземления для электроустановок до и выше тысячи вольт, вопросы схем выполнения защитного заземления, сечения для каждого отдельного случая и многое другое.
Мы остановимся только на вопросах касающихся однофазных электрических сетей:
- Самый простой способ как узнать какой провод заземление — это определить его по цвету. Согласно п.1.1.29 ПУЭ защитное за мление должно быть обозначено желто-зеленым цветом.
- Так же провод защитного заземления обозначают буквенными символами — PE. Преимущественно это обозначение можно встретить на схемах или в местах подключения электрооборудования.
Обратите внимание! В некоторых схемах вы можете встретить обозначение PEN. Это значит, что применяется совмещенная прокладка нулевого и защитного провода. То есть к данной жиле или шине мы крепим и нулевой и защитный провод.
- Если вы выполняете монтаж проводки своими руками, то вы должны знать, что провод защитного заземления не должен иметь коммутационных аппаратов.
- Что касается сечения защитного заземления, то оно должно соответствовать табл.1.7.5 ПУЭ. Для проводов сечением до 16 мм 2 , оно должно соответствовать сечению фазного провода. Это правило относится ко всем проводам и кабелям, которые содержат и нулевую и защитную жилу.
- Если нулевой провод прокладывается отдельно от силового, то согласно п.1.7.127 его сечение должно быть не менее 2,5 мм 2 если защитный провод имеет защиту от механических повреждений, например, проложен в гофре. Если же он не имеет такой защиты, то инструкция предписывает выбирать медный проводник сечением не меньше 4 мм 2 .
- Так же стоит отметить и материал данного проводника. Он должен соответствовать материалу фазного проводника. Но так как в бытовых помещениях и квартирах с 2001 года разрешается устанавливать только медную проводку, то и провод защитного заземления должен быть выполнен из этого материала.
Практические советы
При полной или частичной замене, модернизации или ремонте проводки в квартире или загородном доме важно не пренебрегать правилами личной безопасности. Несколько практических советов:
- Если установлена двухпроводная электрическая сеть, при установке трехпроводной розетки нельзя соединять заземляющий контур и рабочий ноль. Это нарушение одного из основных правил безопасности. Если пренебречь им, корпус бытового прибора, подключенного к сети, всегда будет под напряжением, что отрицательно сказывается на производительности и эксплуатационном сроке, а также несет опасность жизни и здоровью человека и домашних питомцев.
- Во время строительства дачи или загородного дома установка заземления — обязательное условие эксплуатации электричества. Недорогая, имеющая простую конструкцию заземляющая система сбережет здоровье людей и целостность всей дорогостоящей бытовой техники, электротехнических приборов.
- Для обеспечения электроэнергией мощных бытовых приборов, например, стиральной или посудомоечной машины, бойлера, в помещении рекомендуется проводить отдельную магистраль электропроводки. Обусловлено это тем, что при одновременном запуске этих приборов датчики УЗО (устройства защитного отключения) и предохранительные датчики будут часто срабатывать, отключая полностью подачу ресурса на квартиру или дом.
Предохранительный автомат и УЗО — это два абсолютно разных электротехнических прибора. Каждый из них имеет свои конструктивные особенности и выполняет определенные функции.
Устройство защитного отключения — это защита человека и домашних питомцев, прибор быстрого срабатывания. Автомат — это электротехнический прибор, который улавливает изменение параметров электрической сети, в частности ее перегрузку. Его основной недостаток — может сработать не сразу, а по истечении определенного времени. Чтобы совместить возможности двух защитных приборов и нивелировать их недостатки, был разработан гибридный прибор — дифавтомат.
