Хотите установить дымоход в своей бане, но не знаете, как сделать потолочно-проходной узел? Мы предлагаем вам создать короб для потолочной разделки своими руками. Узнайте подробнее о том, как сделать потолочно-проходной узел своими руками и установить дымоход в бане. Сделайте свою баню еще более комфортной и безопасной!
- Как строится разделка
- Как провести сэндвич-трубу
- Проход кирпичного дымохода через деревянное перекрытие
Использование твердого топлива для отопления в частном секторе или дачных хозяйствах существенно повышает вероятность возникновения пожара. Сильно нагревающаяся система для отвода дыма создает угрозу при соприкосновении с горючими материалами во время прохождения через потолок и кровлю или стену. Важнейшим элементом противопожарной системы является использование потолочно-проходного узла (ППУ) дымохода для бани, монтаж которого своими руками должен вестись в строгом соответствии с инструкцией.
Установка для нанесения ППУ своими руками является ключевым этапом при создании потолочно-проходного узла дымохода для бани. Этот инструмент позволяет равномерно наносить теплоизоляционный материал, обеспечивая эффективное утепление. Правильно выполненная установка такой установки способствует созданию качественного потолочного узла и повышает эффективность теплоизоляции дымохода.
Для чего применяется
ППУ предназначен для прохода трубы через стеновые и потолочные перекрытия, представляет собой круглый или квадратный короб с отверстием. Основной задачей является обеспечение защиты деревянных перекрытий от перегрева, так как в процессе эксплуатации температура внешнего контура дымохода увеличивается и нагревает предметы, находящиеся в непосредственной близости.
Такое устройство можно приобрести в специализированных магазинах или собрать своими руками. При выборе готового изделия необходимо учесть диаметр дымохода, а также расположение печи и потолочных перекрытий.
Для теплоизоляции узла прекрасно подойдут базальтовые ватные рулоны с экраном из фольги, которая может эксплуатироваться при высоких температурах.

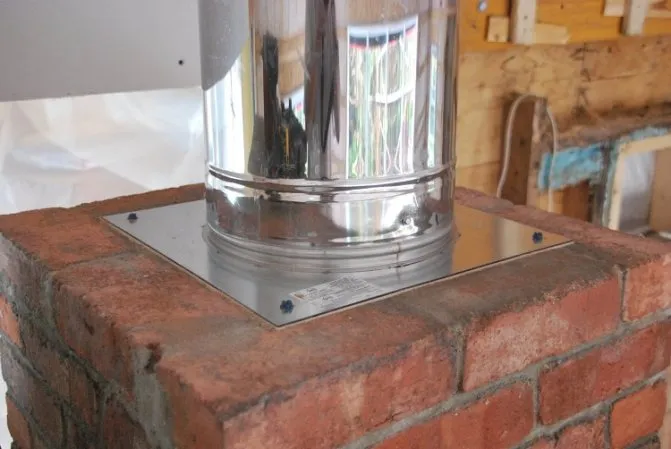

Особенности прохода для кирпичного дымохода
Среди материалов, способных продолжительное время сохранять температуру, поддерживая комфортный микроклимат в помещении, кирпич справедливо занимает одну из лидирующих позиций
Когда необходимо правильно оборудовать проход трубы для кирпичной печи, главное, на чем стоит сосредоточить внимание — это устройство специальной проходки для утолщения стены дымохода в зоне контакта с потолком
Если изготовить проходку не представляется возможным, то в поверхности потолочного основания готовят отверстие с диаметром, чуть больше диаметра дымовой трубы, далее следуя по ранее описанном алгоритму для устройства проходки круглой печи через потолок:
- устраивают защиту для крае из металлических полос или минерита;
- обшивают вход со стороны жилого помещения металлическим листом;
- заполняют пустоты в зоне чердака или второго этажа теплоизоляционным, устойчивым к высоким температурам материалом;
- маскируют разделку со стороны чердака или второго этажа металлическим листом.
При такой схеме устройства прохода, можно быть уверенными в том, что кирпичная труба надежно изолирована и сохранила эстетическую составляющую.
Проход через деревянное перекрытие
Как правило, наиболее частым материалом при постройке бани является дерево. Поэтому при прохождении дымохода через перекрытие, необходимо использовать проходной узел.
Ниже мы рассмотрим основные варианты проходного короба, исходя из материала самого дымохода.
Использование кирпичных конструкций
Если у вас в бане предусмотрен кирпичный дымоход, то разделка печной трубы на потолке делается из кирпича путем утолщения в местах прохождения. Высота этого участка кладки должна быть не меньше трех рядов кирпичей.
Выкладывание печного дымоотвода – сложный процесс, так как ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара. Поэтому это дело лучше доверить специалистам.
Гипсокартонный короб
Проходной короб можно сделать из жаростойкого гипсокартона. Для этого понадобится подготовить утеплитель из минеральной ваты или асбеста. Такой вариант изготавливается так же, как и в случае с металлическим коробом. Первым делом стоит поставить гипсокартонные стенки, а пространство между ними набивается утеплителем.

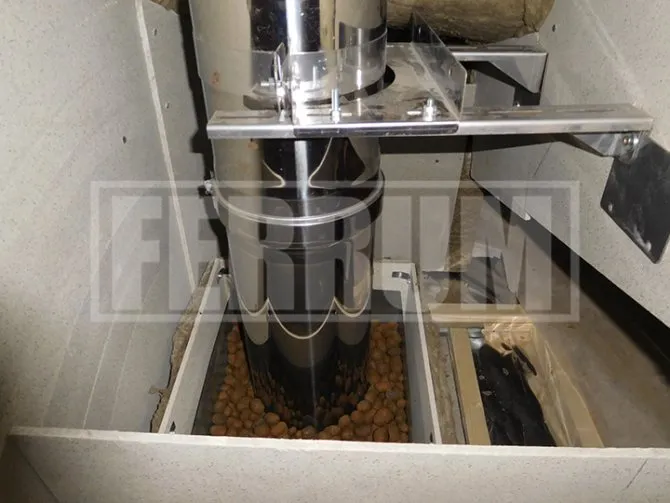

Поверх ваты или даже вместо нее можно насыпать керамзит, который забивается во все поры и придает дополнительное утепление.

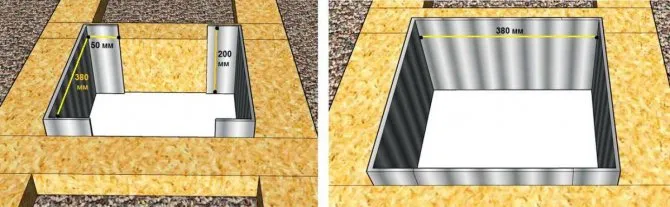

Короб из металла
Более востребованной альтернативой прохождения деревянных перекрытий стало использование потолочно-проходного узла из нержавеющей стали. Он представляет собой короб из нескольких пластин стали, в одной из стен делается отверстие, исходя из диаметра внешнего контура сэндвича. Пустота между трубой и коробом заполняется теплоизоляционным материалом.
Разделка потолочная для сэндвич-трубы встречается ГОСТовская и обычная. Они отличаются между собой размером отверстия. Согласно ГОСТу, в потолочном перекрытии или в стене необходимо вырезать квадрат размером 1,0 на 1,0м, в который непосредственно будет вставлен ППУ. Однако, этот размер не особо популярен, так как тогда необходимо, чтобы в бане расстояние между лагами было 1,0х1,0м, иначе такой узел вставить очень трудно.
Обычный узел представляет собой квадрат размером 48-50см. Чтобы определиться с размером разделки, необходимо отталкиваться от диаметра сэндвича:
- если больше 200мм, то правильный размер 1,0х1,0м;
- если 200 мм – 48-50см.
Важная информация: если дымоход для камина, то размер разделки обязательно должен быть 1,0х1,0м.

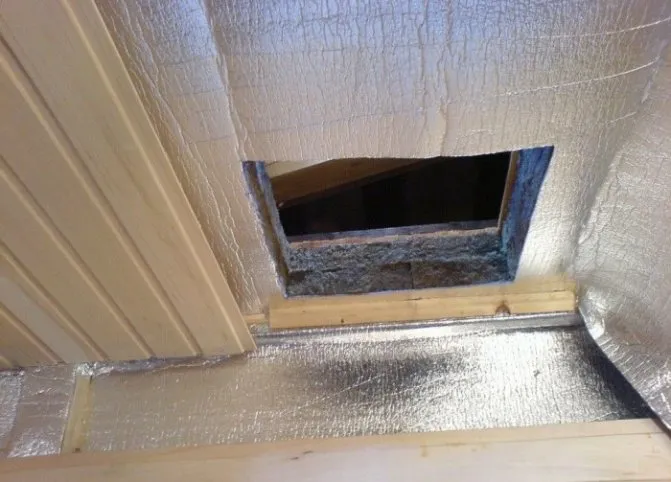

При монтаже на коробку наклеивается фольгированная изоляция на все места соприкосновения с деревянными поверхностями.
Что это такое и зачем он нужен?
Потолочно-проходной узел (ППУ) – это специальный короб, который монтируется в конструкциях потолка или кровли. В самом коробе предусматривается обязательное отверстие для прохода через него дымоходного канала. Основная задача потолочного узла – обеспечить безопасную эксплуатацию дымохода за счет его теплоизоляции от кровельных и других горючих материалов.
Потолочно-проходной узел можно либо купить, либо сделать самостоятельно, при этом строго учитывая все нормы отечественных СНиП в области отопления и пожарной безопасности.
Требования и нормы
Основное правило пожарной безопасности во время установки ППУ: дымовой канал, проходящий вблизи строительных конструкций из горючих материалов не должен нагревать их выше 50°C. Более подробно прочитать условия можно в СНиП 41-01-2003.
Эти нормативы невозможно выполнить, если вы используете прямое прохождение трубы через перекрытия без применения защитных конструкций. Поэтому в обязательном порядке нужен проходной потолочный узел для дымохода, обеспечивающий качественную изоляцию.
Даже если ваша труба не соприкасается с деревянными перекрытиями, температуры внешнего контура трубы достаточно, чтобы началось обугливание и постепенное тление, поэтому все участки прохода заделываются изоляцией класса НГ. При приобретении заводской продукции рекомендуется тщательно изучить инструкцию и соответствовать ей при монтаже защитного узла.
Как строится разделка

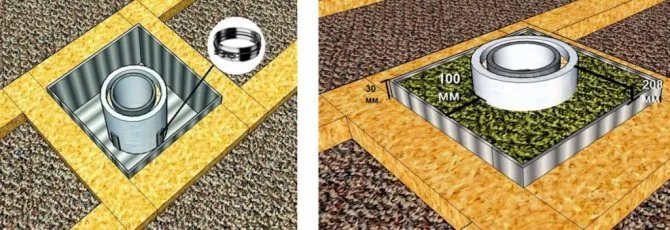

Потолочная разделка для сэндвич трубы представляет собой короб для прохождения дымохода через потолок или прочее препятствие. Чтобы обезопасить прилегающие материалы от возгорания, важно придерживаться следующих правил:
- она должна быть не меньше 50 см в ширину;
- при широком слое штукатурки между дымоотводом и опасными компонентами, участок можно сократить до 35 см.
- ее высота должна быть больше толщины материала не менее чем на 7 см.
Размер отступки
Представляет собой расстояние от наружной поверхности печи или дымового канала и защищенной или незащищенной от возгорания стеной или перегородкой из горючих или трудногорючих материалов.
Составляет от 20 до 50 см. Более толстые стенки в меньшей степени нагревают окружающие предметы, поэтому величину отступа можно сократить. Наиболее правильными с точки зрения пожаробезопасности материалами являются:
- кирпич;
- лист нержавейки с базальтовым картоном;
- плиты фламма или минерит.
Обратите внимание, что в момент защиты стены негорючими материалами необходимо оставлять зазор 7-10мм между стеной и обшивкой.

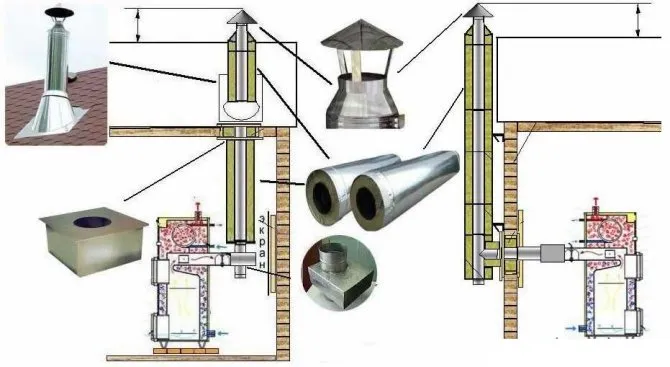

Можно ли сделать дымоход в маленькой бане, не дырявя крышу
Здравствуйте! Я хочу сделать небольшую парилку, 4–5 квадратов. Не хочу дырявить крышу. Можно ли дымоход вывести сразу в стену, а потом наверх?Олег
Ответ эксперта
Здравствуйте, Олег!
Дымоход, который Вас интересует, называется внешним (или приставным) и широко используется европейскими и американскими строителями. В России же предпочитают внутренние дымоходы – они позволяют увеличить теплоотдачу печи и соответствуют отечественным архитектурным традициям.
Для вывода трубы через стенку используются специальные колена, или, по-другому, отводы с изгибом под различными углами, что позволяет выполнить монтаж наиболее удобным способом. С внешней стороны на горизонтальный или наклонный участок устанавливают тройник, к одному отводу которого подключают вертикальную часть, а второй закрывают заглушкой и в дальнейшем используют для чистки канала от сажи и нагара. Для крепления дымохода в вертикальном положении используются специальные держатели-хомуты.
Для правильного обустройства приставного дымохода рекомендуем прислушаться к рекомендациям опытных печников:
- чтобы избежать падения тяги, а также уменьшить сажеобразование, длина горизонтального участка не должна превышать 1 м;
- верхний срез трубы необходимо защитить оголовком, который защитит газоход от осадков;
- наружную часть дымохода обязательно утепляют – это предохранит образование конденсата и нормализует тягу в зимний период;
- использование круглых труб предпочтительнее, чем прямоугольных, в силу того, что первые создают меньшее сопротивление движению разогретых газов;
- площадь сечения дымохода должна соответствовать мощности теплового агрегата;
- в месте прохождения трубы через стену необходимо установить противопожарную разделку. Стыки внутри разделок не допускаются.
Мы же, в свою очередь, рекомендуем горизонтальный участок обустраивать под потолком. Таким образом, самая разогретая часть дымохода будет находиться внутри помещения, отдавая дополнительное тепло. Кроме того, на этом участке нередко устанавливают водяной теплообменник, с помощью которого получают горячую воду.
Как видите, правильно спроектированный наружный дымоход позволяет извлечь те же выгоды, что и внутренний, и при этом не требует, как Вы говорите, «дырявить крышу», хоть и имеет небольшое усложнение в части конфигурации.
stroy-banya.com>
Другие статьи
Разновидности ППУ
На современном рынке вы можете найти различные проходные короба для дымохода. Наиболее распространены следующие формы:
- квадратный,
- круглый.
Такое устройство несложно изготовить самостоятельно, имея навыки работы с простейшими инструментами. Материалом может служить листовая нержавеющая сталь, а в качестве теплоизоляции подойдет базальт или керамзит.
Наша продукция

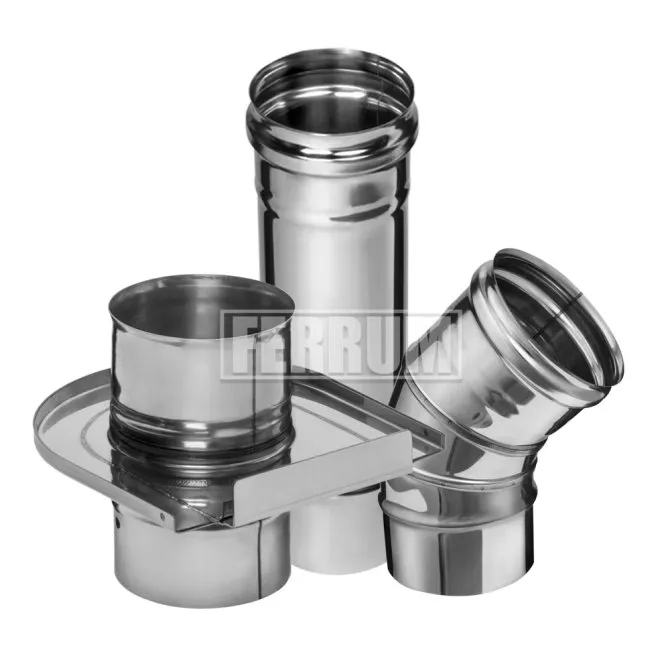

Одностенные дымоходы
Двустенные дымоходы

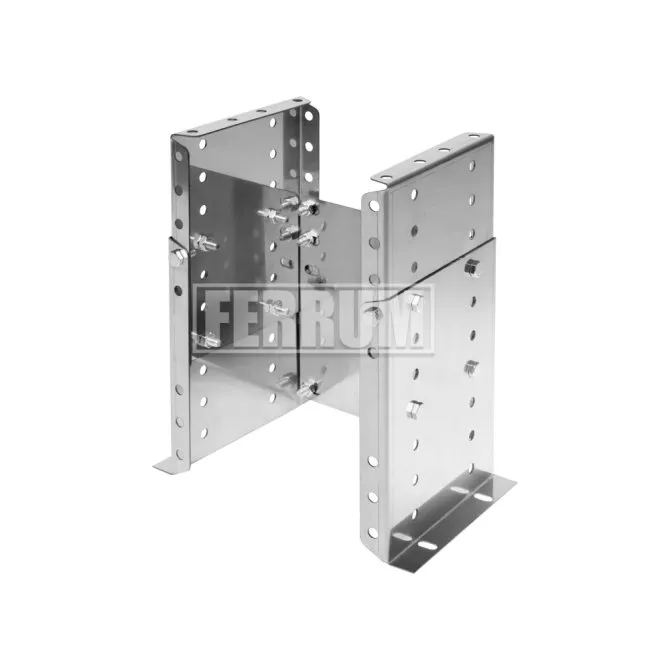

Монтажные элементы
Если вы решили воспользоваться самодельным проходным узлом, следует строго придерживаться установленных правил для упрощения дальнейшего монтажа и обеспечения всех норм. Ниже в разделе мы расскажем, как установить своими руками.
Селать самому или купить?

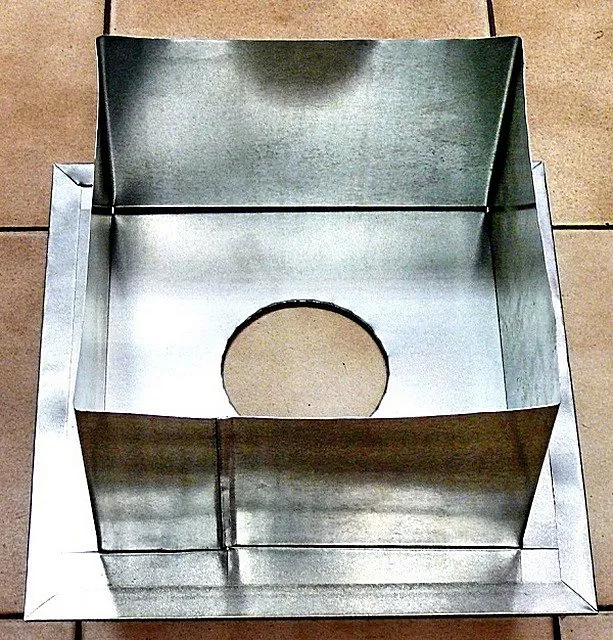

Изготовить потолочный узел можно в домашних условиях, причем он может быть не хуже готового магазинного варианта. Но для этого понадобится время, сноровка и специальный инструмент:
- ножницы по металлу;
- болгарка;
- заклепочник;
- ручной гибочник и т.д.
К тому же не стоит забывать, что придется не только посмотреть видео или самостоятельно почитать СНиП: надо будет выкроить время и на поход в строительный магазин. Про саму сборку и монтаж пока и речи не идет. Но если все-таки надумаете поиграть в «очумелые ручки», то специально для вас я подготовил пошаговую инструкцию по сборке потолочно-проходного узла.
Примерная цена
Для тех, кто не располагает временем, а выходные предпочитает проводить в семейном или дружеском кругу, собрал актуальные и недорогие предложения потолочных узлов, представленных на рынке.
Подготовка к монтажным работам
Монтаж может отличаться в зависимости от выбранной конструкции, диаметра трубы и материала, из которого она сделана.
Прежде чем начать установку, необходимо выполнить следующие работы:
- Выпилить квадрат размером 1,0х1,0 м или 0,5х0,5м в потолке или стене (если стропила близко проходят от планируемой трубы, можно сделать дополнительный короб из дерева, обшить изнутри минеритом. Сам короб закрепить к лагам и уже в него крепить ППУ).
- Обшить изнутри проход плитами минерита.
- Подготовить по диаметру отверстие в потолке. Все горючие элементы крыши, находящиеся в непосредственной близости к печному оборудованию, изолируются при помощи негорючих предметов.
Часто деревянные поверхности покрывают специальными составами, препятствующими воспламенению. Однако, никакая термостойкая краска не защитит деревянные перекрытия от возгорания, срок службы такой краски максимум 1 год.

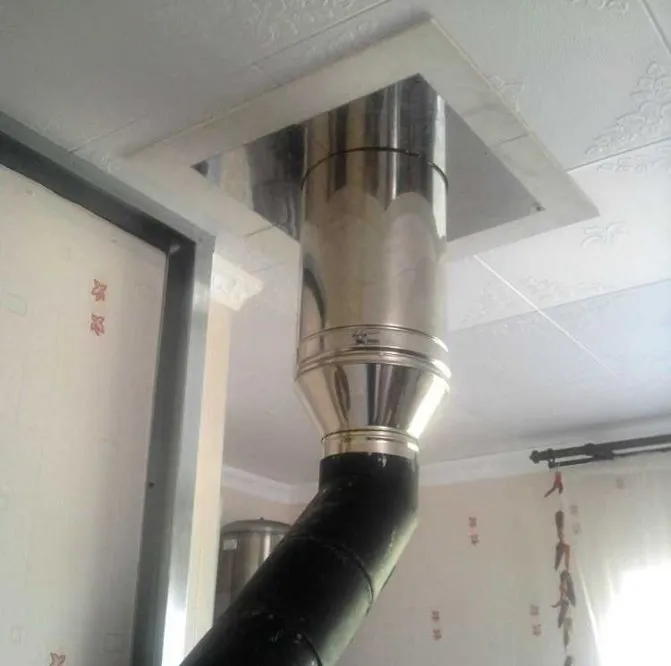

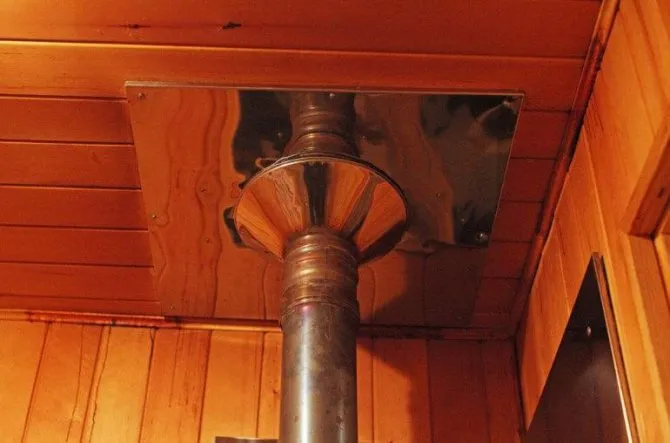

Металлический узел
На сегодняшний день широкое распространение получили трубы типа «сэндвич». По сути, это два металлических цилиндра разного диаметра, вставленные один в другой.
Но как все сделать? Работа будет проводиться следующим образом:

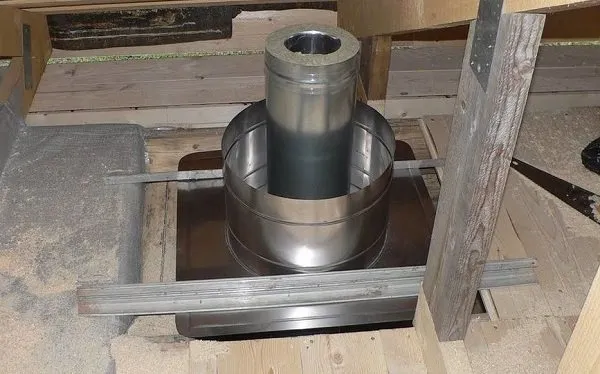

- Для начала необходимо приобрести готовый металлический проходной патрубок, который иначе зовется коробом в силу характерной формы куба. Его также можно изготовить самостоятельно из оцинкованного железа с учетом диаметра трубы и толщины материала перекрытия. При этом диаметр отверстия должен быть чуть меньше размеров дымохода потолочно-проходного узла.
- На следующем шаге необходимо подготовить патрубок к монтажу. В силу тонкости металла он не способен изолировать нагревающийся дымоход от горючего материала. Для этого можно использовать базальтовое волокно с фольгированной поверхностью. Оно наклеивается на внутренние стенки короба, а также на те части, которые будут соприкасаться с перекрытием.
- На потолке намечается место, которое впоследствии выпиливается лобзиком.
- Теперь можно производить установку короба.
- На потолке следует закрепить специальную металлическую панель (зачастую из нержавейки) с вырезанным посередине отверстием, причем его диаметр должен соответствовать размерам окружности в коробе.
- На завершающем этапе обустройства потолочно-проходного узла следует оформить дымоход на полу второго этажа (если это дом) либо чердака (будь то одноэтажный дом или баня). Это делается при помощи той же панели или металлического листа с вырезанным отверстием посередине.
- Расположение трубы нужно рассчитать таким образом, чтобы стык ее двух частей не пришелся на внутреннюю полость короба, который уже располагается в перекрытии. Он должен находиться ниже либо выше.
Как ранее уже было отмечено, вместо базальтового волокна лучше использовать другие материалы – песок (хотя тоже не лучший вариант), глину, керамзит.
Материал послужит не только в качестве утеплителя, но и будет хорошим теплоизолятором.
Установка ППУ
Как провести сэндвич-трубу
Важная информация: только за счет сэндвича можно добиться снижения температуры верхнего контура трубы с 450° до 200°. Также сэндвич помогает избежать образование излишнего конденсата.
- На банную печь сначала устанавливается одностенный модуль, как минимум на один метр или же натрубный теплообменник. Далее, устанавливается переходник с одностенной на двустенную трубу., потом рекомендуется применение сэндвич-конструкции. Это позволит уменьшить перегрев труб, идущих от печи, и увеличить их срок службы
- Стыковать трубы в межэтажных и межчердачных перекрытиях строго запрещено.
- Через потолок трубу можно проводить только через ППУ. После сборки дымохода свободное пространство между боковыми стенками прохода перекрытия и трубой заполнить жаропрочным и негорючим материалом. Рекомендуется материал на основе базальтовых пород (МПБ, БСТВ).
- Горизонтальные участки ухудшают тягу, поэтому при возможности их избегаем. Если это осуществить по каким-либо причинам невозможно, то нужно стараться не делать горизонтальных положений длинной более 1 метра.
- Не следует использовать более трех колен в системе. Превышение этого количества снижает показатели тяги.
- Следует помнить, что любой материал при нагреве изменяет свои размеры, поэтому в точке выхода не следует жестко фиксировать трубу.

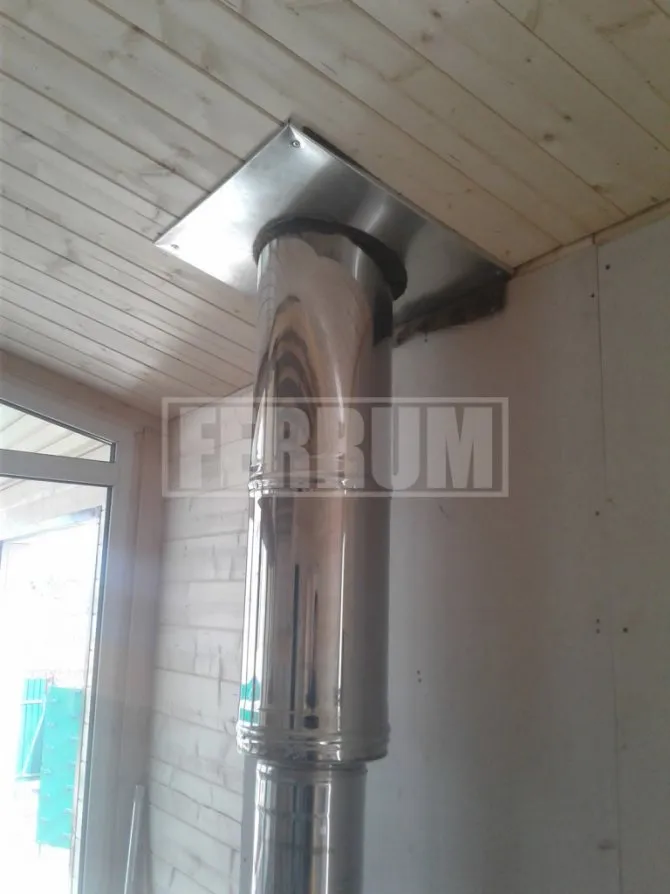

После всех подготовительных работ можно начинать монтаж потолочно-проходного устройства. Сборка дымоотвода идет от отопительного агрегата – вверх, после чего выводится на чердак, а затем через кровельный пирог.
Если проходной узел проходит в опасной близости от лагов и стропил, необходимо сделать своими руками и установить короб из деревянных брусков, обшитых изнутри пластинами минерита. И уже туда монтируется ППУ.
Если вы приобрели готовый узел, то необходимо следовать инструкции. Фабричные ППУ могут быть различной комплектации: “пустой” или с дополнительной изоляцией. В первом случае необходимо основание узла (лист из нержавейки) изнутри обшить базальтовым картоном, сам ППУ установить в короб, защищенный листами минерита. Расстояние между трубой и жестью оставляем пустым. А вот сам узел необходимо с чердачной стороны засыпать каолиновой ватой на 5-7 см, больше не нужно во избежание перегрева трубы.

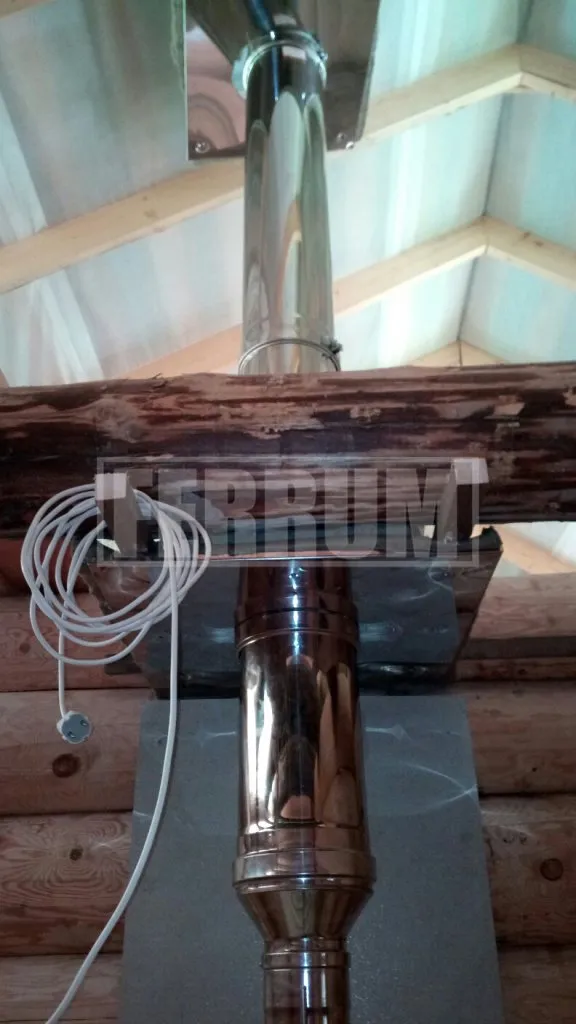

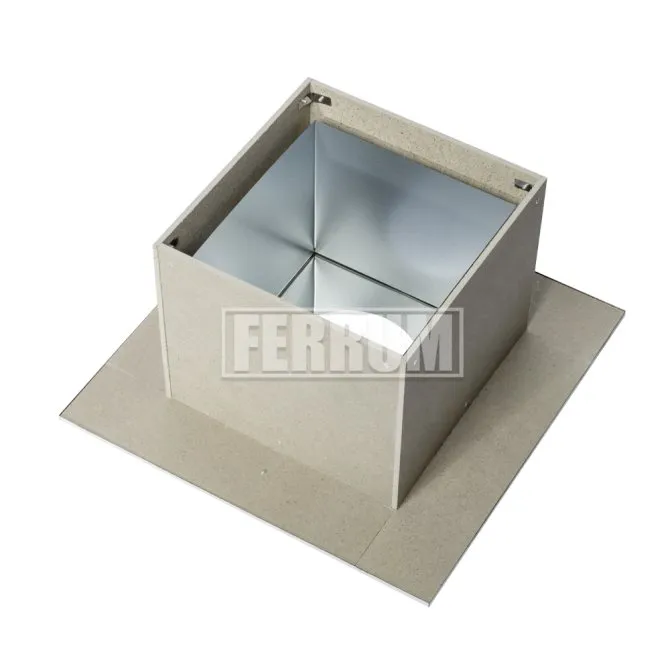

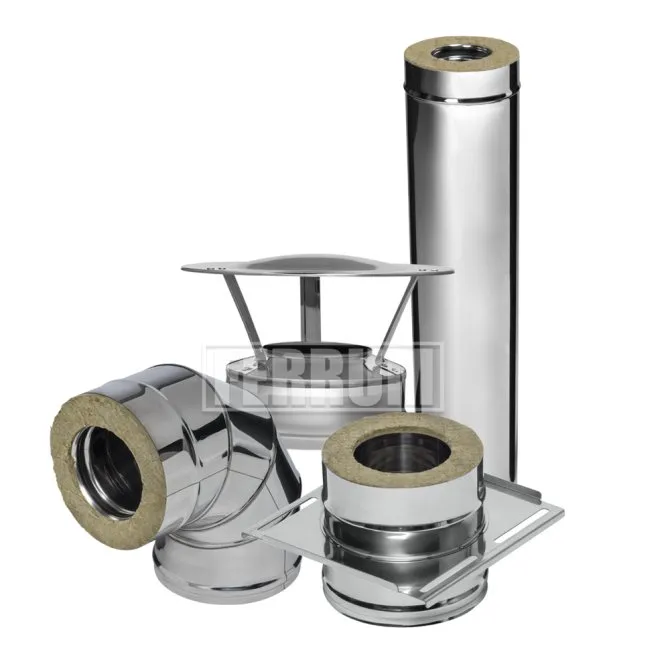

Если же вы приобрели ППУ с минеритом от компании Феррум, то данный узел можно монтировать без дополнительно утепленного короба, как в первом варианте. При этом необходимо также заполнить пустоту внутри узла на 5-7 см каолиновой ватой. Такая дополнительная изоляция повышает пожаробезопасность проходного узла.
Узел крепится саморезами или штатным креплением, если вы купили заводской продукт. Фиксация выполняется к перекрытию сверху. Нержавеющая площадка (основа узла) крепятся саморезами после финишной отделки к вагонке.
При установке нужно проследить, чтобы отверстие совпало с трубой, так как наклонять систему запрещается, максимально допустимая погрешность – 1 мм.
Проход через кровлю для круглой формы
На следующем этапе нужно защитить чердачное помещение от влаги, которая попадает в зазор, образовавшийся между кровлей. Удобнее всего воспользоваться для гидроизоляции этого участка специальными покупными изделиями, которые подбирают по габаритам. Подобные проходки имеют различные окраски и подойдут для любой кровли. Они устанавливаются болтами или специальным клеем.
Для лучшей защиты от протекания можно дополнительно купить герметик, которым тщательно обрабатываются все места соединений. Это поможет обеспечить сухость в любых климатических условиях.

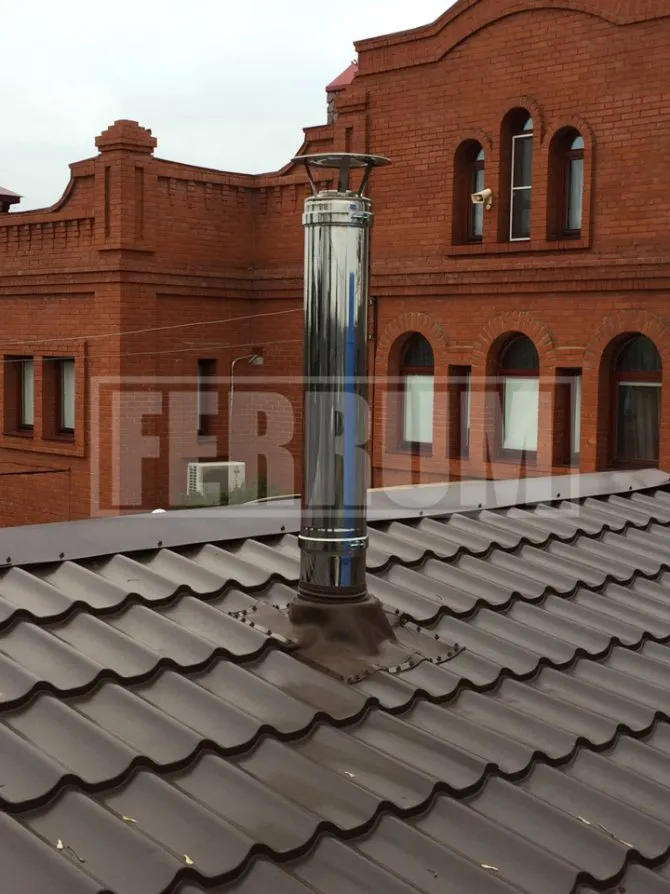

Выведение трубы через крышу
Оборудуя проход трубы через крышу, необходимо позаботиться о том, чтобы было выполнено два условия:
- проходы через кровельный пирог должны быть пожаробезопасны;
- подкровельное пространство должно быть максимально защищено от проникновения влаги.
Вывод дымохода через конек позволяет провести все работы достаточно просто. Ввиду того, что на коньке невозможно образование снежных карманов, удается достигнуть лучшей защищенности от протек. Но в то же время такой способ установки узла прохода через кровлю подразумевает, что в конструкции стропильной системы коньковая балка не будет иметь несущих функций. А это требует дополнительного укрепления самих стропил. При наличии мансарды, установка дополнительных стропильных опор может быть нежелательной или просто невозможной.
Именно поэтому застройщики отдают предпочтение установке прохода дымохода на скате, непосредственно у конька. В этом месте также не образовывается снежный карман, а к тому же стропильная система не нуждается в дополнительном укреплении. Но кроме этого, на выбор места прохода дымоходом крыши влияет и расположение отопительного оборудования. Следует помнить, что горизонтальные участки дымохода не должны иметь длину боле 1 метра. В некоторых случаях именно расположение котла становится причиной выбора метода прохода дымоотводной трубы сквозь конек.
Профессионалы рекомендуют избегать оборудования проходного элемента в ендове (место схождения двух скатов с внутренним углом), так как в этой точке установить кровельный проход особенно тяжело. В результате дождей и снегопадов место примыкания может не справиться с влагой и как результат, кровля даст течь.
Важно соблюсти расстояние между стропилами и кровлей в диапазоне 25-30 см. Если кровля выполнена из горючих материалов (различные виды рубероида, мягкая кровля), то между материалом и стенкой дымохода должен соблюдаться зазор 13-25 см. Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки
Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки.
Если кровля представляет собой «пирог», состоящий из гидро-, паро- и теплоизоляции, то при монтаже проходного элемента могут возникнуть некоторые сложности, связанные с нарушением целостности этого слоя. В результате ошибки защитные свойства кровли могут значительно снизиться. В данном случае дымоход можно установить в отдельный короб, который позволит изолировать материалы кровли от горячих стенок. Расстояние между внутренней стенкой короба и дымоходом должно составлять около 15 см, при этом свободное пространство заполняют негорючим теплоизолирующим материалом. Рекомендуется использовать минеральную или базальтовую вату, так как она является стойкой к воздействию влаги.
Гидро- и пароизоляцию подводят к коробу по стандартному методу: «пирог» надрезают в форме конверта. Полотно пленок выводят к стропилам и поперечным балкам, где их фиксируют гвоздями или скобами. Затем слой гидроизоляции прижимают сверху брусками, а пароизоляцию — каркасом основания под отделочные материалы мансарды или чердака. После этого стыки пленок и короба обрабатываются герметиком и проклеиваются специальной лентой.
Установка ППУ своими руками
Отверстие должно быть больше толщины диаметра канала примерно на 0,5 мм. Это обеспечит удобство вставки. Теплоизоляция набивается вдоль внешней и внутренней стенкой. Расстояние между ними делается в 1-2 см.
Если у вас нет готового комплекта, можно выполнить качественное печное отопление в доме без него. Для этого свободное пространство в потолке заделывается огнеупорной термоизоляцией, поверх которой устанавливаются полосы из стали. На нее устанавливают пластину из жароустойчивых металлов, в которой вырезается подходящее отверстие. Крепится такая пластина болтовым соединением. Удобнее всего ее изготавливать из металла.
При ее монтаже соблюдаем все требования, и выдержать установленные дистанции до пожароопасных предметов. Образовавшиеся пустоты, со стороны второго этажа или чердака следует засыпать керамзитом или другим негорючим утеплителем.

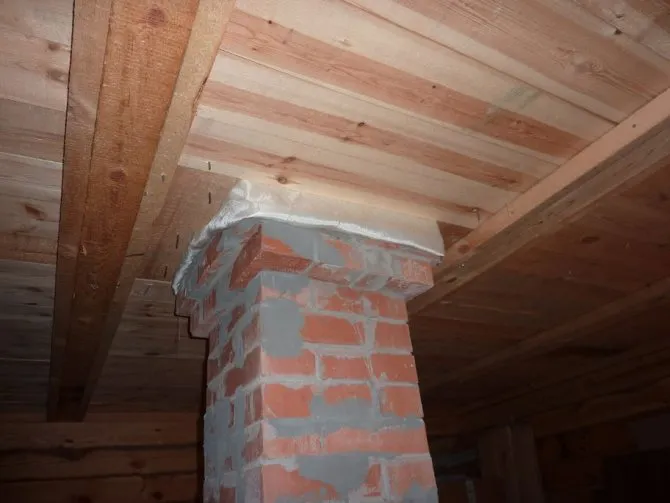

Проход кирпичного дымохода через деревянное перекрытие
Выкладывание печного дымоотвода – сложный процесс, где надо соблюсти множество нюансов. Поэтому это дело лучше доверить специалистам. Кроме того, ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара.
Важный момент: простой строительный кирпич для кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы кирпичной трубы — использование керамического термостойкого сорта кирпичей.
При постройке конструкций необходимо особым образом их выкладывать в местах прохождения перекрытий. Идеальным вариантом будет разделка печной трубы на потолке. Высота этого участка кладки должна быть не меньше трех рядов кирпичей. Толщина стенок дымохода при прохождении кровли или стены (перегородки) должна быть больше, чем по основной высоте. Расстояние до горючих материалов должно быть не менее 25 см.
Возможны два прохода кирпичного дымохода. В первом варианте проходной узел монтируется за счет увеличения толщины кладки, так называемой “распушки”. Второй вариант прохода кирпичной трубы через чердачное перекрытие без выкладывания “распушки” осуществляется почти таким же образом, как и металлической трубы. В этом случае дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен.
Отверстие в потолке закрепляется листом из нержавеющей стали или плитой из минерита. По центру листа вырезается окно, через которое пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм. При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака. Деревянные перекрытия закладываются минеральной ватой, для уменьшения передачи тепла от трубы. Но более надежным способом будет короб из нержавеющей стали, в которую будет проходить кирпичный дымоход, расстояние от трубы до стенок также закладывается минеральной или каолиновой ватой на 5-7 см.
Герметизация стыков
Самым сложным при выведении через крышу считается данный этап. Для этого устанавливается нижний фартук, изготовленный из жести.
Под него укладывается сделанный из металла «галстук», назначение которого отводить жидкость в водосток. Снаружи вы можете установить декоративный фартук, цель которого создать эстетичный внешний вид.
При использовании гибкого покрытия задача гидроизоляции значительно упрощается. Довольно несложно загнуть такой материал на трубу, предварительно промазанную пропиткой, чтобы создать лучшее прилегание. Соединения стенки и кровли также рекомендуется обработать герметиком.
Видео-совет – узел прохода трубы дымохода через деревянное перекрытие
Из следующего видеоролика вы можете узнать, как правильно проложить конструкцию, не затрачивая при этом лишних усилий.
Пошаговое руководство по установке
Если вы не обладаете достаточным количеством навыков в данной сфере, то лучше остановиться на строго вертикальном дымоходе с разделкой трубы на потолке бани. Производится монтаж по следующему алгоритму:
- Первым делом необходимо приобрести материалы, которые понадобятся в процессе. К ним относятся: непосредственно трубы правильного диаметра, хомуты, резиновые прокладки для гидроизоляции, керамзит, зонт, огнеупорный асбест;
- Прежде, чем установить печь, поверхность за ней шлифуется при помощи огнеупорного асбеста;
После установки печной конструкции, переходим к монтажу ппу дымохода в бане. Для этого на печной патрубок устанавливается шибер, который является первичной частью дымохода, оснащенной специальной задвижкой. Он служит для регулировки силы тяги в дымоходе. Если задвижка будет наполовину закрыта, то сократится поток проходящего воздуха, в связи с чем тепло в бане будет сохраняться дольше; В заранее определенном месте на потолке выполняется чертеж будущего отверстия. Его диаметр должен превышать диаметр дымохода. Далее по готовому чертежу вырезается проем для трубы. Настоятельно рекомендуем вам обустроить металлический короб, при помощи которого дымоход будет врезаться в перекрытия. После того, как труба проведена через данный узел, он плотно засыпается керамзитом или укладывается базальтовой ватой. Часть потолка, наиболее приближенная к трубе, зачищается огнеупорным асбестом; Далее по тому же принципу, что и в случае с потолком, вырезается отверстие в кровле. Для того, чтобы аккуратно провести трубу через стропильные ноги, используются отводы
Важно помнить о безопасности, поэтому если материал, которым устлана крыша, горюч, место вывода обеспечивается защитой металлическим или асбестовым листом; Когда выведение трубы через кровлю выполнено, поверх нее необходимо прикрепить резиновый плотный уплотнитель, служащий гидроизоляцией дымохода. Уплотнитель обрабатывается огнестойким герметиком, дабы попадание влаги внутрь было полностью исключено; Составные части дымохода необходимо устанавливать до тех пор, пока вы не достигнете нужной высоты конструкции
После этого на верхушку трубы крепится специальный зонт, который именуют «грибком», чтобы защитить ее от попадания различных атмосферных осадков, мусора и древесных веток.
Информация. Ключевая особенность качественно обустроенного дымохода состоит в том, что даже через 7-8 часов после топки бани в помещении остается жар.
Особенности потолочной разделки для бани
Для обустройства проводки из бани требуется обеспечить не только нужный уровень безопасности, но и тщательно защитить парное помещение от выхода тепла.
Здесь разделка проводится в три этапа:
- Подготовка места.
- Установка защитного короба.
- Тщательное утепление всех стыков.

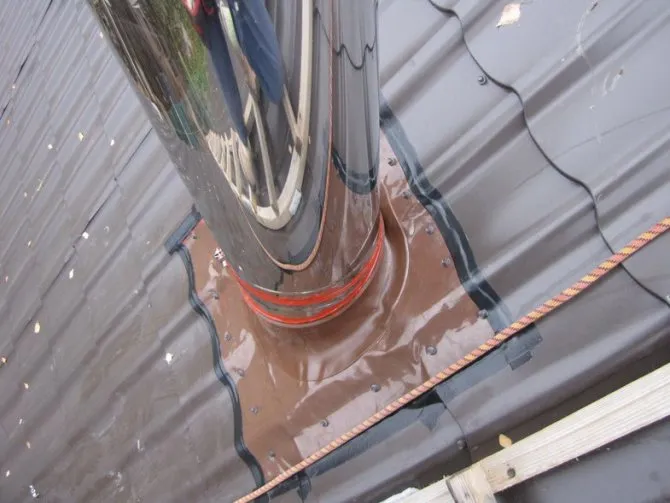

Герметизация трубы на кровле
Данный вопрос имеет немаловажное значение. Вода, стекая по крыше, может попасть внутрь дымохода. В зависимости от того, какая труба у вас выходит наружу, сделайте качественную герметизацию:
Вариант кирпичной трубы с прямыми углами
Подобный дымоход обычно представлен в виде квадрата и прямоугольника. Большинство производителей оснащают комплект материалами, которые требует дальнейшая изоляция трубы. Если у вас внешнее покрытие крыши представлено металлочерепицей, лучше всего использовать специальные ленты. Липкая поверхность на одной из сторон и сложный состав позволяют надежно закрепить ленту к дымоходу и обрешетке. Верхнюю сторону придется дополнительно зафиксировать металлической обрешеткой. Ее крепят к кирпичу на дюбели.
Если кровля на вашей бане мягкая, в ленте нет никакого смысла. Вы просто заводите материал, покрывающий наружную сторону на кирпичную трубу.
Вариант круглой трубы
Такие устройства применяются гораздо чаще.
Их основу составляют сэндвич панели, которые очень легко собрать, при этом не придется тратить время на утепление.
Важно! Откажитесь от обычных одностенных труб в целях безопасности.
Производители металлочерепицы советуют в качестве места выхода дымохода использовать проходы через кровлю. Такие конструкции оборудованы специальным колпаком, через который можно провести трубу.
Также вы можете приобрести алюминиевую заводскую проходку. Она также оснащена специальным колпаком для прохождения трубы.
Как вывести трубу посредством заводской проходки?
Таким образом, проводка трубы – несложный процесс. Главное, выберите качественные теплоизоляционные материалы и основательно подготовьтесь к работе.
Порядок установки узла прохода через перекрытие
Сам процесс крепления оберегающего короба обычно не вызывает сложности. Для этого выполняем простую последовательность действий:
- торцы покрываются термоизоляционным материалом;
- в проходном коробе для дымохода изолируются все части, соприкасающиеся с элементами перекрытия, а также его низ;
- аккуратно вводится труба, при этом она не должна плотно прилегать к стенам;
- закрепляем сборку при помощи саморезов или других крепежей;
- выполняется изоляция на чердаке, а пустоты наполняются сыпучей массой;
- при желании можно задекорировать конструкцию.
Советы по выбору теплоизоляционного материала
В выборе теплоизоляции цена зачастую играет не первую роль, потому что безопасность дороже, а без изоляции ее не достичь.
До сих пор в частном домостроении для изоляции дымоходов любят использовать минеральную вату, но это не совсем подходящий материал. При высоких температурах она меняет свою структуру, хотя на вид остается такой же. Эта метаморфоза негативно сказывается на теплоизоляционных функциях.

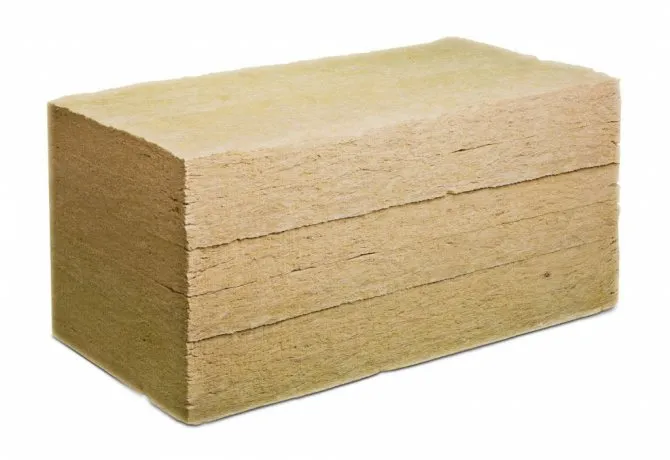

Лучше применять базальтовую вату, которая способна работать при температурах от 800 до 1000 °С. Не менее безопасны минерит, асбестовый или базальтовый картон. Есть экономичные дедовские способы: утепление песком или керамзитом, которыми делают засыпку. Третий дедовский метод – обмазка короба слоем глины 2 см.
Подбор материала для теплоизоляции
Существует несколько разновидностей теплоизоляционных материалов для любых случаев. Рассмотрим наиболее популярные из них.
- Техническая базальтовая вата применяется чаще всего. Получают при расплавлении определенных горных пород. Кроме низкой теплопроводности, она также задерживает влагу и способна выдержать воздействие высоких температур от 700° до 900°.
- Каолиновая вата производится путем плавления кремниево-оксидных материалов при температуре 1750°. Имеет низкий коэффициент теплопроводности, при высоких температурах не расплавляется, не осыпается. Максимальная температура использования 1100-1250°. Имеет долгий срок эксплуатации и выдерживает много запусков и остываний без утраты своих качеств.
- Строительная базальтовая вата получается путем плавления слюды. Рабочая температура такой теплоизоляции составляет 400-450°.
Если вы затрудняетесь с выбором, то рекомендуется заказать минеральную вату. Так как такое изделие проверено временем, универсально в применении и широко распространено в продаже.
В этой статье мы рассмотрели, как изготовить проходной узел для дымохода через крышу и прочие плиты. Сделать это под силу любому человеку, имеющему навык обращения с ручным инструментом. Для этого не жалейте времени на ознакомление со всеми нормами и строго соблюдать все пункты, указанные в инструкции.
Если вы не уверены в своих силах или желаете сэкономить время, то вам лучше обратиться за помощью к профессионалу, имеющему большой опыт в данной сфере.
Устройство прохода круглой трубы через потолок бани с ППУ разного типа
Самый удобный вариант для того, чтобы выполнить устройство дымохода деревянной бани — готовый фабричный ППУ для дымохода с учетом диаметра трубы. До монтажа узла уделяют время подготовке поверхностей, контактирующих с древесной отделкой потолка, а также внутренней части поверхности короба, нуждающейся, требующей правильной теплоизоляции.
Когда необходимо выполнить монтаж ППУ заводского типа, перед началом работ его со всех сторон за исключением лицевой обкладывают теплоизолятором. Оптимальное решение — практичная и экологически безопасная базальтовая вата с повышенной стойкостью к высоким температурам. В составе такого теплоизолятора связующие, выдерживающие температуру до 1000 градусов. Дополнительным плюсом станет изоляция трубы фольгированной ватой для улучшения безопасности конструкции в ходе эксплуатации.
Как только потолочно проходной узел дымохода будет правильно и надежно изолирован, приступают к подготовке участка для монтажа:
- Для этого выполняют разметку на поверхности потолка — в месте расположения дымовой трубы.
- Контуры отверстия должны немного уступать параметрам лицевой панели узла для того, чтобы не возникло сложностей с фиксацией к обшивке саморезами.
- По контурам вырезают отверстие, края изолируют тем же изолятором, что использовался для защиты проходного узла.
- Чтобы повысить уровень безопасности, дополнительно используют листы из тонкого, но прочного металла.
- В подготовленное отверстие монтируют потолочно-проходной узел для бани, при этом для удобства его изначально насаживают на трубу, после чего уже крепят конструкцию в полной сборке.
Готовый проход с трубой закрепляют саморезами, используя заранее подготовленные отверстия.
Подготовка и монтаж проходки потолка
Убедившись в том, что установить трубу удалось в правильном вертикальном положении, переходят к завершающей операции. Образовавшиеся в проходном узле пустоты плотно заполняют материалом для теплоизоляции — все той же базальтовой ватой (лучший вариант, когда необходимо устроить надежный противопожарный узел ППУ), либо используют керамзит.
Как вариант стоит рассмотреть и песок для заполнения пустот, но с пониманием того, что в отношении теплоизоляционных свойств он заметно уступает базальтовой вате и керамзиту. Кроме того по мере использования песчинки постепенно будут осыпаться вниз через щели, проникая в печь и засоряя ее изнутри.
Последующий алгоритм действий будет зависеть от варианта вывода дымохода. Возможны несколько способов реализации: установка трубы через крышу или дымоход в бане, на второй этаж или помещение мансарды. Основная разница между способами в принципе финишной отделки. Так, если вывод дымохода изначально выполнялся на чердак или крышу, то устройство прохода вышеперечисленными действиями можно считать законченным.
Если нужно провести трубу через потолок в мансарду или на второй этаж, то нужно будет позаботиться об эстетической составляющей — замаскировать трубу защитным металлическим экраном, закрепленным на полу с помощью саморезов. Только после этого имеет смысл переходить к следующему этапу — выводу трубы через основание потолка второго этажа, а затем и крыши через мансарду или чердачное помещение.
Ряд правил крепления прохода
Чтобы выполнить правильный монтаж металлического дымохода к стене, необходимо руководствоваться простыми правилами:
- В отношении трубы с тройником и конденсатоотводом в ее нижней части лучше всего использовать специальный кронштейн.
- При установке секций одну в другую дымоход следует крепить к стене посредством хомутов через каждый метр.
- Нужно следить за тем, чтобы крепления не совпадали со стыками секций.
- Обходя свес кровли, необходимо применять колена, угол которых только 30° либо 45°.
Если монтаж водосточной системы еще не был выполнен, то следует оставить место для прокладки желоба при помощи крепежа подходящей длины.
Виды потолочно-проходных узлов
Конфигурации могут быть различные, зачастую в частных домах можно встретить круглые и квадратные варианты исполнения. От типа конструкции будет зависеть монтаж, а именно способ крепления приспособления к основе. Пользуются спросом элементы из нержавеющей стали, так как они отличаются высокими показателями срока службы.
Приспособление выполнено достаточно просто, именно поэтому большинство хозяев решаются взяться за создание самостоятельно. Но профессионалы в этом вопросе советуют строго придерживаться всех общепринятых норм, в противном случае система не будет работать максимально продуктивно, а о защите от пожара можно забыть.
Чем отделать крыльцо своими руками?
Отделка крыльца своими руками может быть выполнена различными способами, в зависимости от предпочтений и возможностей. Рассмотрим несколько вариантов:
-
Керамической плиткой: это довольно популярный вариант, который позволяет создать красивый и прочный настил на крыльце. Для этого необходимо сначала подготовить поверхность, выровняв ее и покрыв ее грунтом. Затем плитку можно уложить на клей или на сухую стяжку.
-
Деревянными плитами: это теплый и уютный вариант отделки, который также можно выполнить своими руками. Для этого нужно подготовить поверхность, уложить на нее гидроизоляционный слой и затем установить деревянные плиты на гвоздях или шурупах.
-
Ковровым покрытием: это мягкий и приятный на ощупь вариант, который может хорошо подойти для крыльца в загородном доме. Для этого нужно уложить на поверхность ковровое покрытие на специальный клей.
-
Бетоном: это прочный и долговечный вариант, который может быть уложен в виде монолитной стяжки или плит на готовую основу.
-
Натуральным камнем: это роскошный и дорогой вариант, который может создать эффектный внешний вид крыльца. Для этого нужно уложить каменную плитку на клей или на сухую стяжку.
Перед выполнением отделки крыльца своими руками, необходимо тщательно подготовить поверхность, выбрать подходящий материал и убедиться в правильности выполнения работ. Если вы не имеете достаточного опыта и уверенности в своих навыках, лучше обратиться к профессионалам.
