Если вы хотите сделать свой дом более уютным и комфортным, то прикрепление экрана к батарее может быть одним из решений. В этой статье мы рассмотрим, как сделать экран для батареи своими руками и поделимся советами по тому, как правильно прикрепить его к батарее.
Несмотря на то, что современные радиаторы из алюминия и металлопластика изготавливают по улучшенному дизайну, тем не менее, их внешний вид многих не устраивает. Как вариант, можно приобрести изделие, сделанное под заказ с учётом особенностей интерьера помещения. Но это будет стоить очень недешево.
Декоративный экран из дерева со стеклянными вставками
Идеальным решением будет декоративный экран, сделанный своими руками. Это довольно простой и незатратный процесс как в плане прилагаемых усилий, так и по финансовой составляющей.
Большинство людей считают, что батарея в коробке будет греть намного хуже и поэтому отказываются от них. Но это большое заблуждение. При желании можно сделать экран для радиатора, который улучшит не только его внешний вид, но и увеличит КПД отопления. Здесь важно разбираться в системе обогрева конструкции.
О теплоотдаче

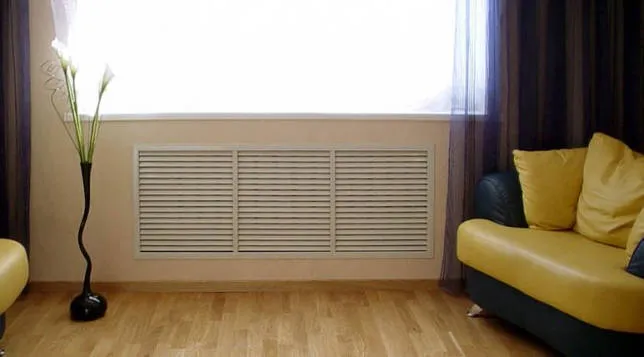

Батарея отопления, скрытая за изящным декоративным экраном, добавит положительных эмоций в нашу жизнь. Такая вещь может не только скрыть неприглядные старые конструкции, но и стать частью стилевого оформления помещения. Задумывая создать нечто грандиозное для радиаторов в своей квартире, стоит не забывать о сохранении теплоотдачи прибора.

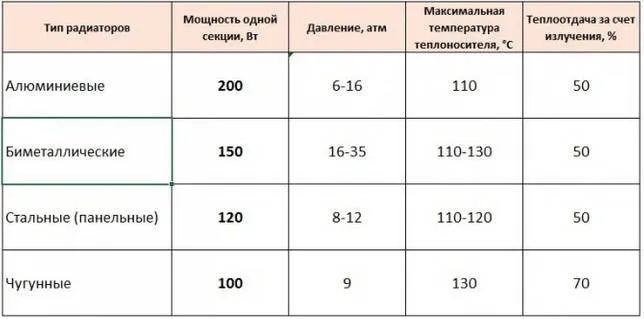

Таблица теплоотдачи радиаторов отопления

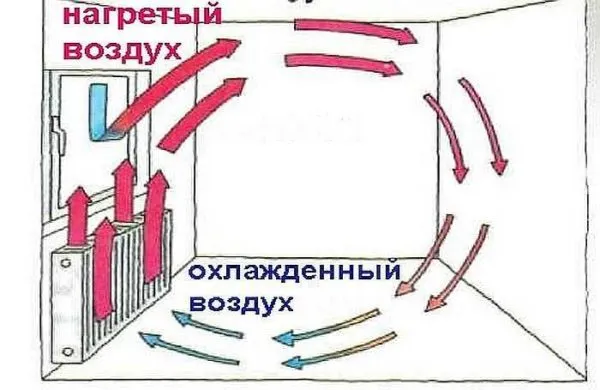

Тепловая энергия состоит из двух частей:
- Лучистой. Выделяется потоками инфракрасного излучения от нагретой поверхности радиатора. Если он нагрет до 50°C, то доля такой энергии мала. При повышении температуры возрастает и мощность излучения.

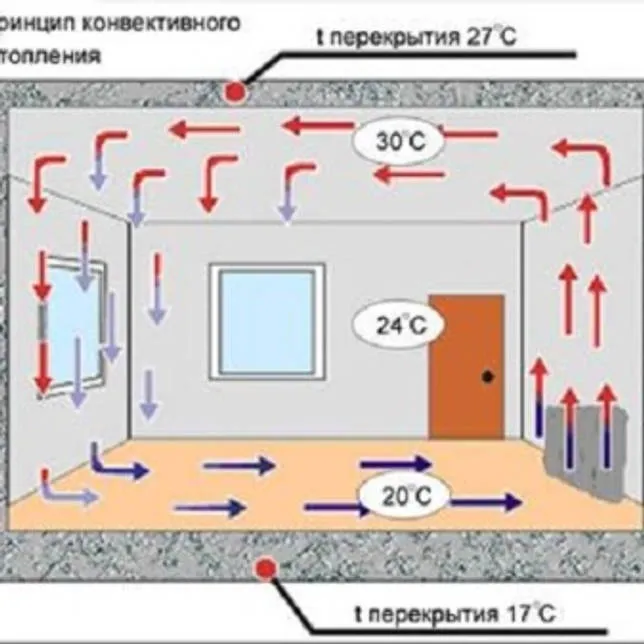

- Конвективной. Тепло от батареи передается путем перемешивания горячего и холодного воздуха.
Декоративный экран на радиатор неизбежно перекроет доступ потокам двух энергий, следовательно, часть тепла в дом не поступит. При неудачных конструкциях в виде короба, горячий воздух будет частично скапливаться внутри без возможности выхода наружу. Процесс теплообмена нарушается, часть тепла просто перейдет в соседнее помещение. При упаковке радиатора в красивый короб теряется 3-7% теплоэнергии. Избежать полностью такого убытка невозможно, но есть вероятность его уменьшения. Для этого нужно правильно подобрать конструкцию экрана.
Это важно! Установленный на радиатор экран несет ответственность за распространение инфракрасных потоков и распределение воздуха. Поэтому лицевая часть конструкции должна иметь множество отверстий.
Деревянная решетка на батарею
Это интересно: Газовый котел на баллонном газе Пропане
Виды экранов для радиатора
Современный строительный рынок предоставляет для выполнения своих задумок различные материалы и инструменты. Рассмотрим различные варианты.

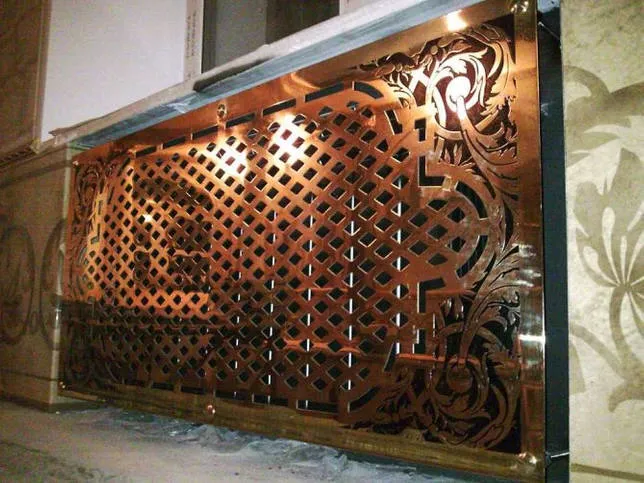

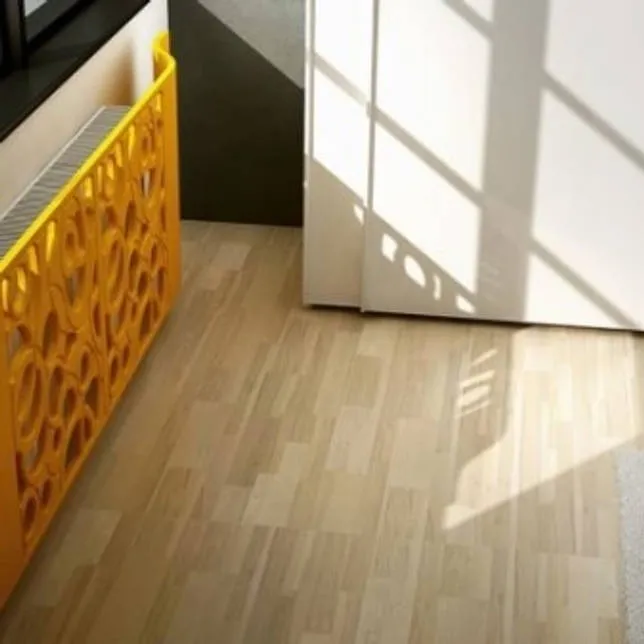

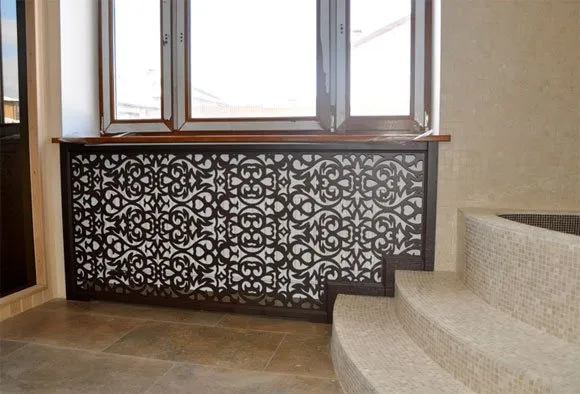

Металлические экраны
Они имеют хорошую теплопроводность и доступную стоимость. Потери тепловой энергии составляют всего 3%. Для изготовления может подойти тонколистовой металл, покрытый сверху полимерной пленкой. В продаже есть различные оттенки такого покрытия. Но работать с металлом не так просто.

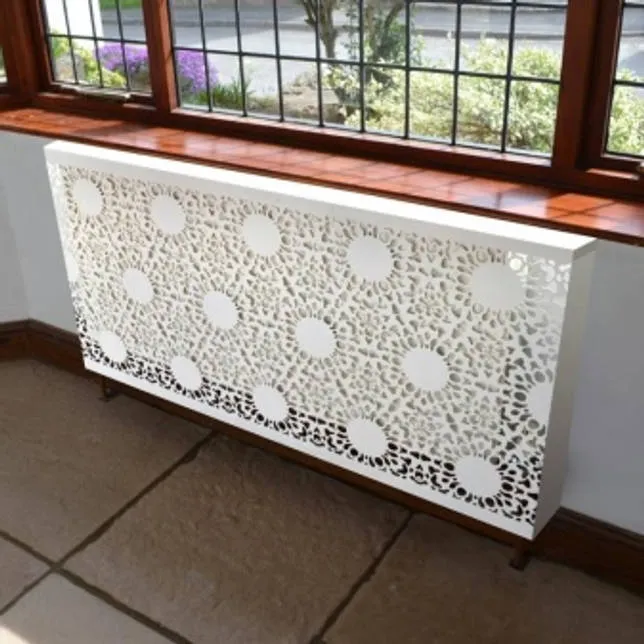

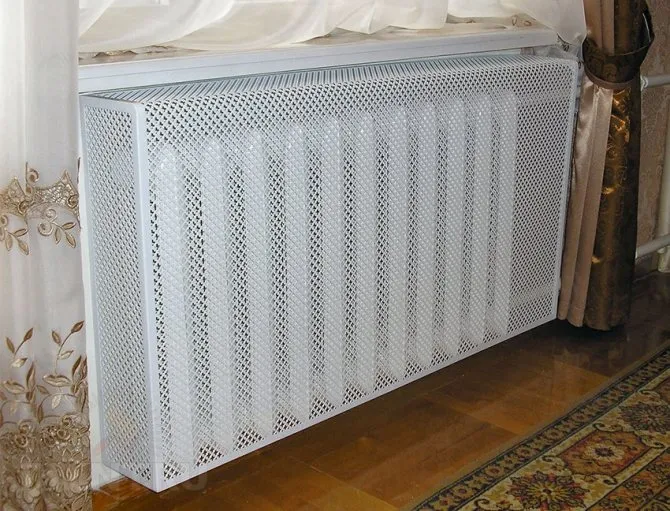

Металлический экран батареи отопления.

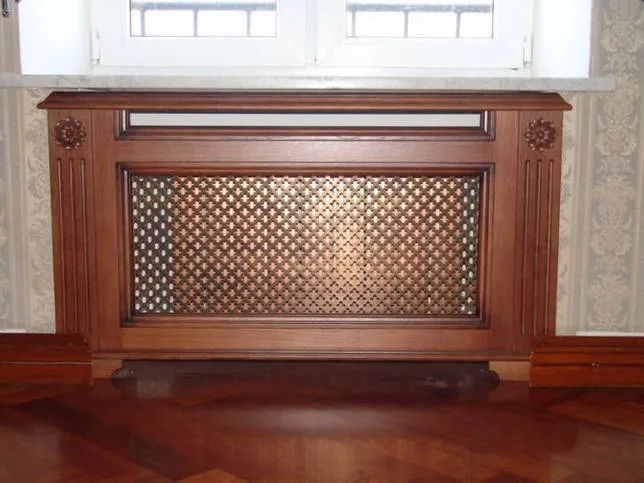

Деревянные экраны
Хороший, экологичный вариант. Фантазия исполнителя ничем не ограничена. Но для коробов и декоративных решеток подбирают хорошо просушенную древесину. Тогда природная структура материала и красота помогут выполнить эффектную модель. После изготовления экрана, его обязательно покрывают специальным составом. В противном случае возможно образование трещин и деформация. Требуется постоянный уход.

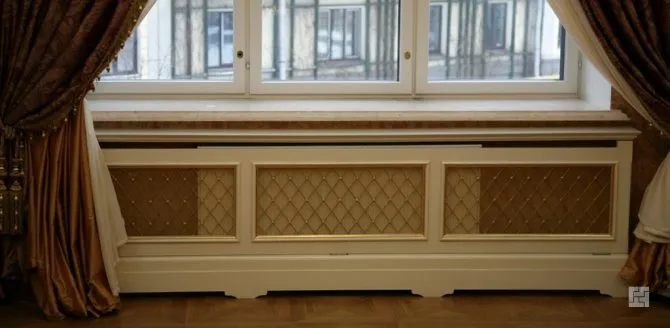

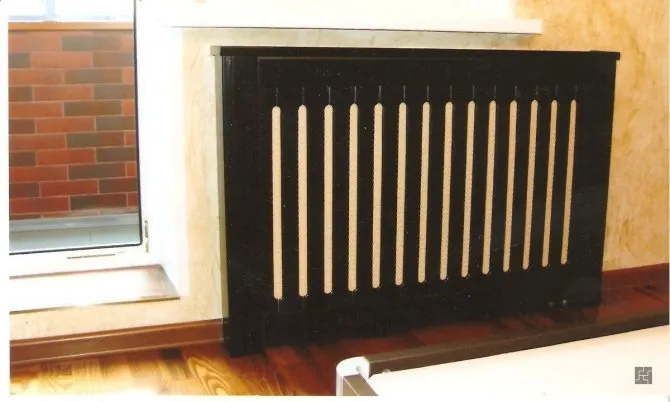

Деревянные декоративные экраны.
Пластиковые экраны
Данный материал плохо проводит тепло и может коробиться от воздействия горячих температур. Стоит пластик недорого и смотрится аккуратно. Но не нужно приобретать дешевые варианты, которые при нагревании начинают распространять химический запах и выделять вредные вещества.
Пластиковые экраны

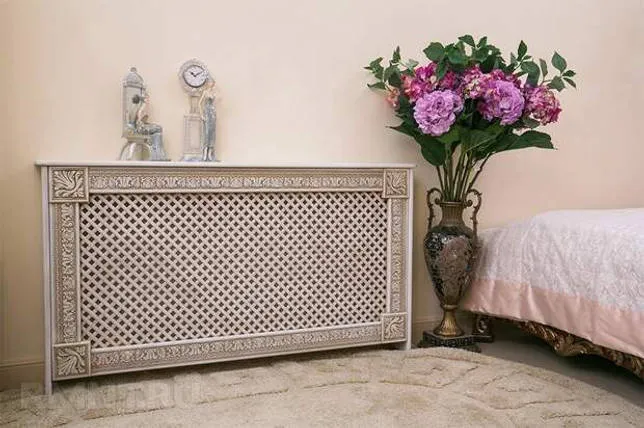

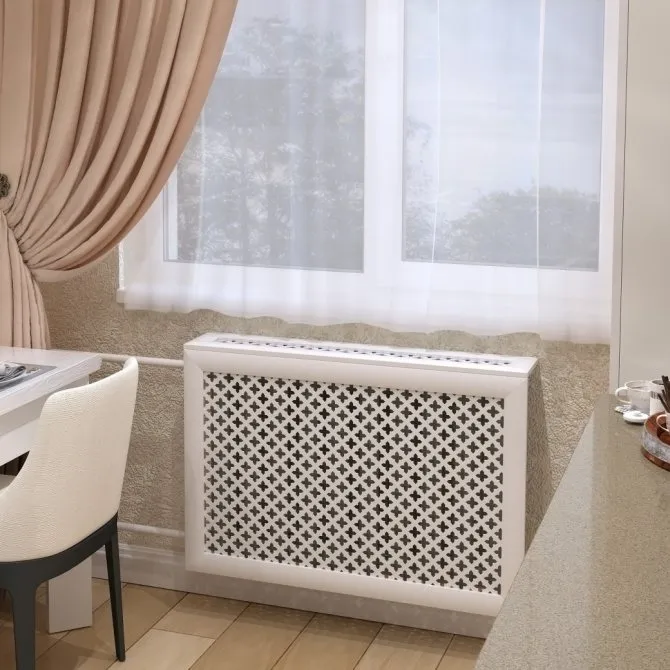

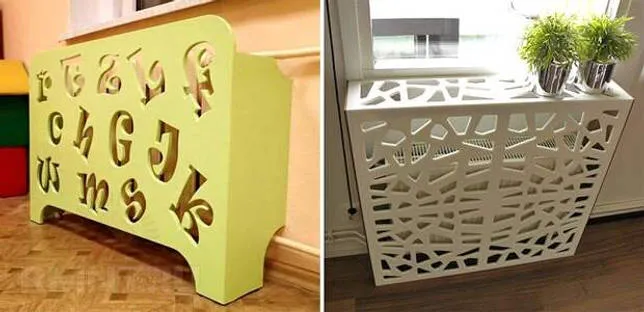

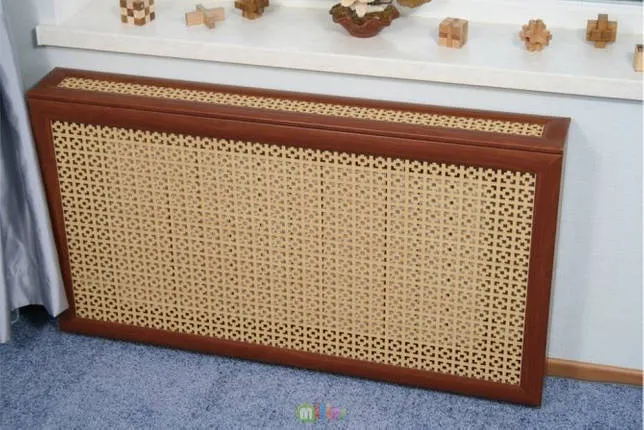

Экраны из МДФ

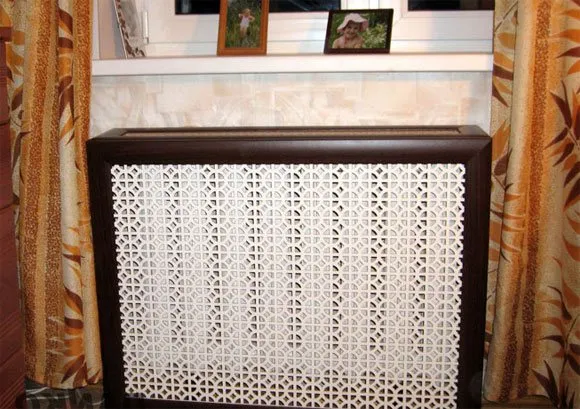

Самый распространенный вариант для декорирования радиаторов отопления. Не так капризен в уходе как дерево, легко поддается обработке даже в домашних условиях. Материал отличается долговечностью и прочностью. А цена самая демократичная среди аналогов.

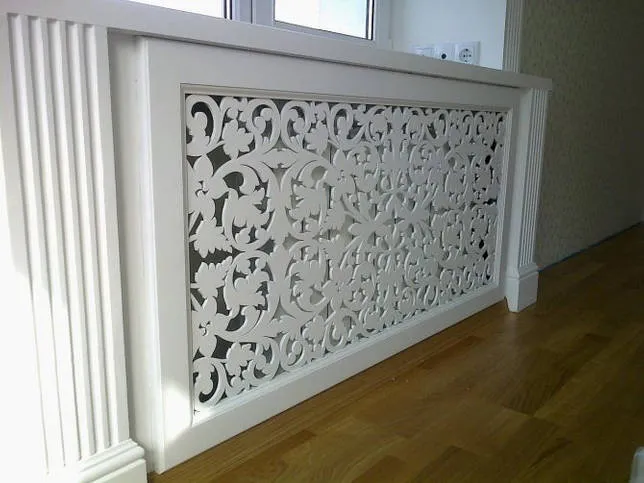

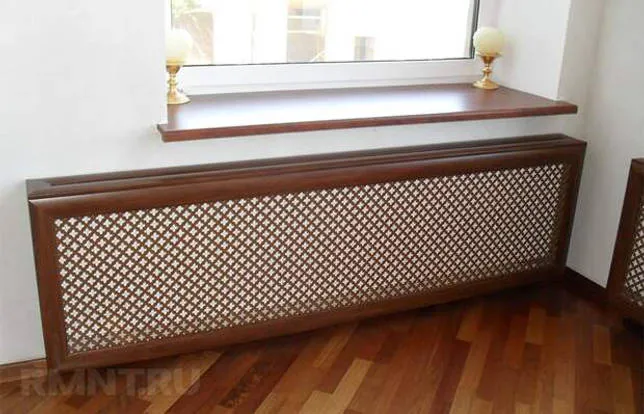

Экраны из МДФ
Что необходимо сделать для повышения эффективности батареи с экраном
Экран в какой-то мере снижает теплосъём с поверхности батареи. То есть разница температуры теплоносителя между прямой подачей и обраткой будет меньше.
Говорить об однозначном ухудшении скорости конвекции из-за наличия экрана нельзя. Достаточно привести в пример электрические конвекторы, у которых нагревательный элемент расположен в корпусе в виде короба, имеющего входное отверстие снизу, а выходное сверху. Такое устройство даже улучшает конвекцию, так как короб выполняет роль вертикального воздуховода, который увеличивает скорость потока.
Но что хорошо для конвекторов, не подходит для радиаторов. Батарея же работает и на конвекцию, и на радиацию (излучение). А экран какую-то часть инфракрасного излучения поглощает, а какую-то отражает обратно. И если поглощённая экраном тепловая энергия создаёт условия для вторичной конвекции, то отражённая — обогревает фасад.
Это тепло можно заставить работать на обогрев помещения. Даже в обычных условиях (без экрана) рекомендуют установить за радиатором отражающую плоскость, которая возвращает в помещение инфракрасное излучение от внутренней поверхности батареи. Обычно используют фольгированный пеноплекс (или аналогичный материал). При установке экрана такая рекомендация вдвойне актуальна.
Металлический экран своими руками

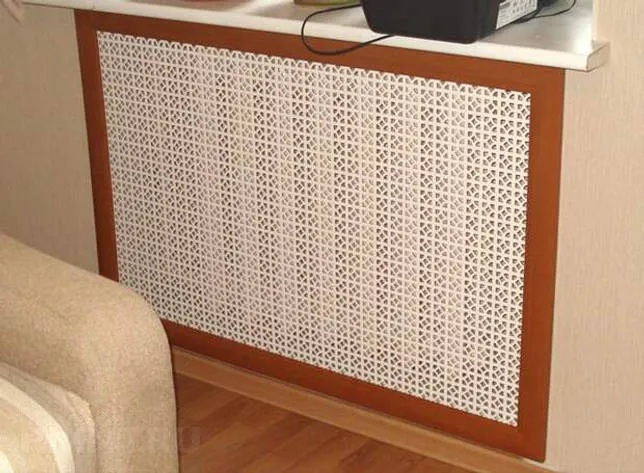

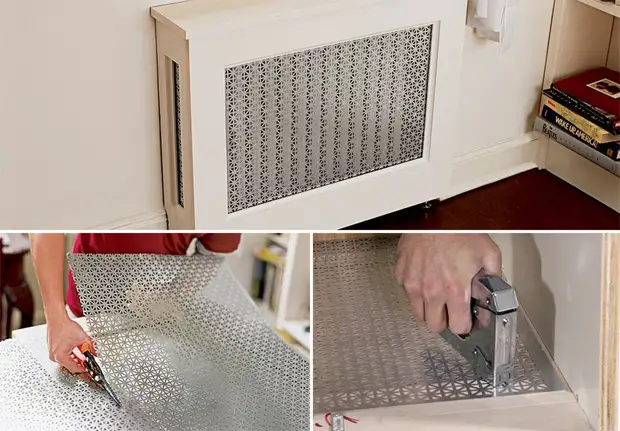

В качестве панели для экрана можно использовать металлический перфорированный лист или просечную сетку. Есть уже готовые просечно-вытяжные сетки с антикоррозийной обработкой (для стали) и эмалевым декоративным покрытием. Такую сетку можно закрепить на деревянном каркасе и использовать в конструкциях, описанных выше.
Но у металла есть серьёзное преимущество перед деревом — высокий коэффициент теплопроводности. Это свойство позволяет делать экраны, которые опираются непосредственно на батарею. Они даже повышают её теплоотдачу за счёт увеличения поверхности. Причём батарея с таким экраном лучше работает не только на излучение, но и на конвекцию — достаточно посмотреть на ребристые ТЭНы конвекторов.
Для каркаса лучше выбрать алюминиевый уголок, а для панели экрана — алюминиевый лист или просечную сетку. С ними и работать легче, и теплопроводность у алюминия выше, чем у стали, почти в 5 раз.
Навесной металлический экран сделать довольно просто:
- Берут два уголка длиной, равной сумме высоты экрана и глубины батареи.
- По линии сгиба на одной из стенок каждого уголка делают по два встречных пропила с общим углом 90° (по 45° для каждого относительно ребра уголка). Причём пропилы надо сделать так, чтобы неразрезанные стенки уголков смотрели друг на друга.
- Сгибают уголки в виде буквы Г.
- Подготавливают заготовку для экрана из перфорированного листа или просечной сетки. Её длина равна общей длине Г-образного уголка.
- Изготавливают три уголка с размером, равным ширине экрана.
- Сгибают заготовку экрана и крепят её к Г-образным уголкам при помощи винтов и гаек с шайбами (в специально высверленных в уголках отверстиях). Отверстия лучше сверлить по месту — чтобы они попадали в перфорацию листа или в ячейку сетки.
- С внутренней стороны сетки крепят в углу и по краям три уголка, которые выполняют функцию рёбер жёсткости.
- Красят внешнюю часть Г-образных уголков.
Чтобы такой экран был в устойчивом положении, в стене можно закрепить пару дюбелей с прямыми крюками, а в коротких частях Г-образных уголков высверлить под них отверстия.
Типы конструкций и материалы
Основной элемент экрана — это фасад в виде плоской декоративной панели с отверстиями, обеспечивающими естественную конвекцию воздуха. Верхнюю и боковые панели используют не всегда — зависит от места, где установлена батарея. Например, наличие широкого подоконника и ниши делают их необязательными.
Можно выделить следующие способы монтажа экрана.
1. Навесной. Экран самостоятельно или вместе с коробом подвешивается с упором на батарею или к стене на крючки.
2. Напольный. Экран выполняет роль фасада на коробе в виде своеобразной узкой тумбочки.

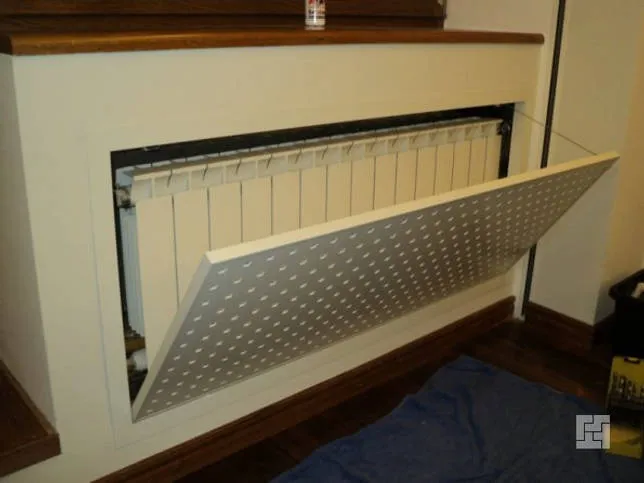

3. Инсталлированный. Батарея спрятана внутри ниши, а экран является декоративной частью общей поверхности стены.

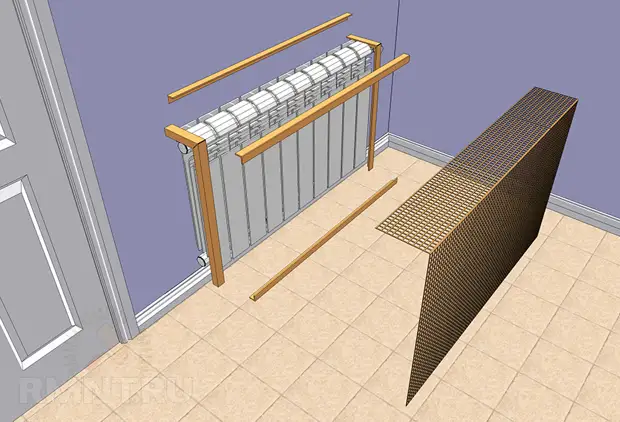

Несущая конструкция короба может быть сделана из деревянного бруса или алюминиевого уголка — зависит от материалов декоративной панели и её рамки. Саму панель можно изготовить из разных материалов: деревянных реек, фанеры, ламинированного ДВП или ДСП, металлической сетки.

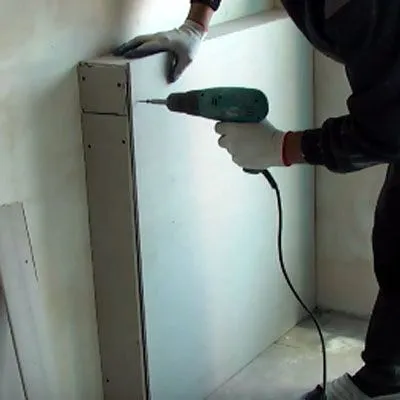

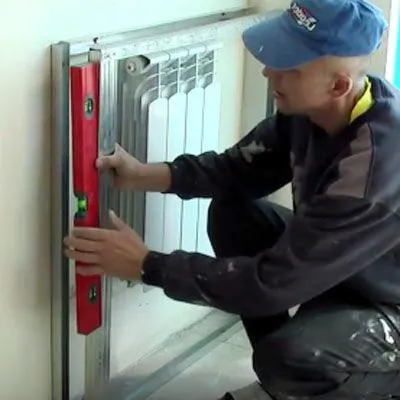

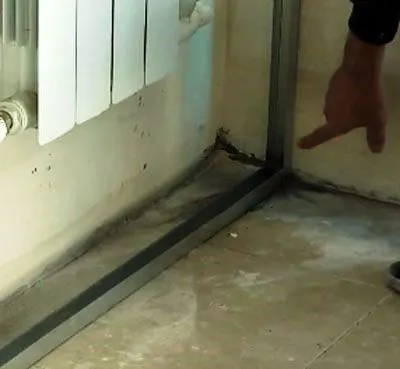

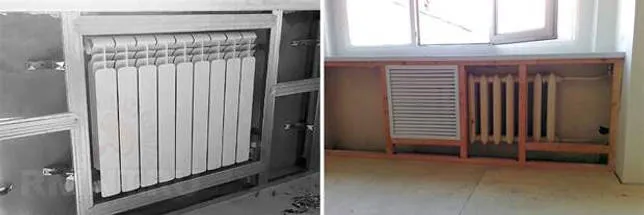

При инсталляции в качестве опорной конструкции обычно используют каркас из оцинкованного стального профиля или деревянного бруса (по аналогии с технологией монтажа перегородок из гипсокартона).
В отдельный вид можно выделить декоративные экраны из стекла. Это единственный вид материала, который используют в чистом листовом виде, без устройства отверстий. А чтобы не нарушить конвекцию, панель устанавливают без верхней и боковых стенок. Монтаж происходит с помощью специальных креплений на несущие элементы из холоднокатаной декоративной трубы, которые обеспечивают необходимый вентиляционный зазор между батареей и панелью.
Сборка

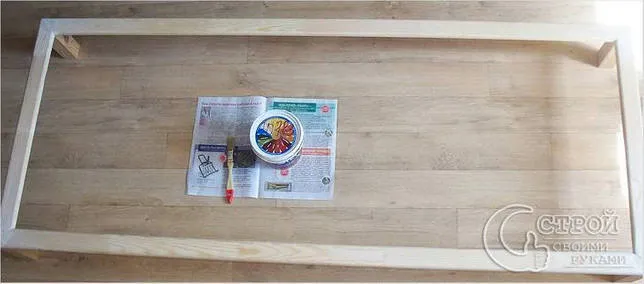

Когда все детали готовы, приступают к сборке. 4 элемента лицевой панели соединяют вместе, используя столярный клей. Для большей надежности их рекомендуется зафиксировать гвоздиками. Аналогичным образом собирают рамки для боковых стенок и крышки будущего экрана. Места срезов закрывают кромкой для отделки.
С изнаночной стороны рамки к ней прикрепляют металлическую сетку. Для этого используют строительный степлер.
Получившиеся элементы соединяют вместе. Сначала к лицевой крепят одну боковую панель, используя металлические уголки и шурупы, после – вторую, и только потом крышку.
Экран собран, теперь при желании его можно декорировать: покрыть краской, лаком или морилкой.
Некоторые тонкости при изготовлении экрана

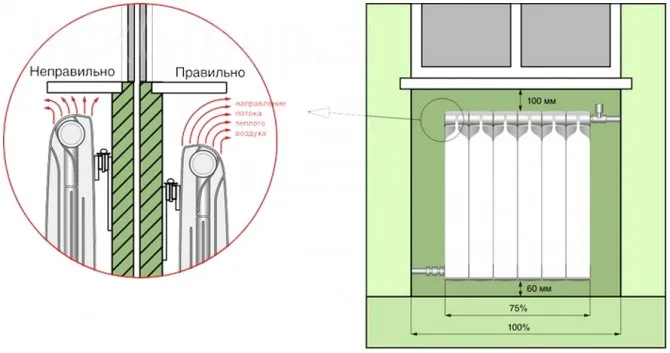

Перед тем как монтировать экран на батарею отопления своими руками, за ней требуется установить отражатель. Для этого можно использовать фольгу, предварительно обернув ею кусок фанеры. Такая конструкция отразит тепловые лучи и перенаправит их в помещение. Уровень теплоотдачи повышается.

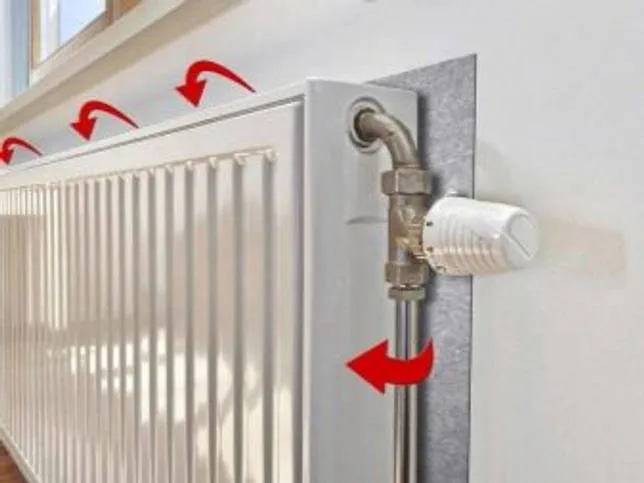

Это важно! Дополнительно уменьшить потери тепла можно, если внутреннюю поверхность экрана покрасить в радикальный черный цвет. Благодаря чему наше изделие будет больше забирать тепла у радиатора и отдавать в окружающий воздух.
Создавая варианты экрана на радиатор самостоятельно, продумайте, как они будут сниматься и разбираться. Такая конструкция должна обеспечивать беспроблемный доступ к батарее на случай аварии или простой уборки. Существует еще ежегодный слив и заполнение системы отопления, когда возможны некоторые проблемы.
Деревянный экран для батареи своими руками
Это интересно: Теплый пол под паркетную доску

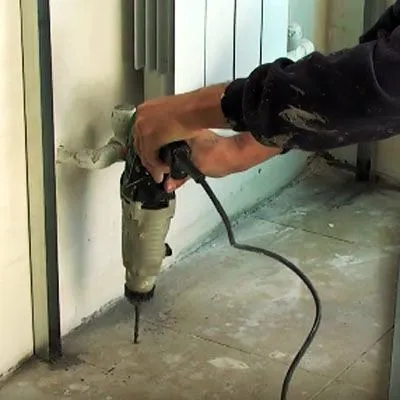

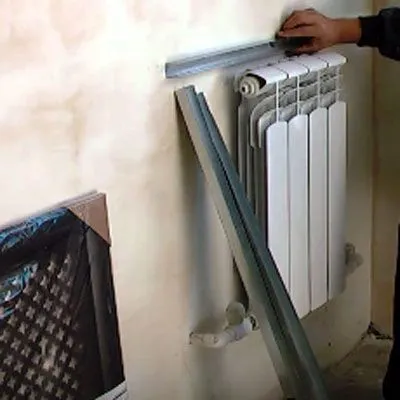

Установка экрана для батареи отопления своими руками
Экраны для батарей отопления — современное решение проблемы морально устаревших и плохо вписывающихся в интерьер отопительных элементов. При относительной дешевизне и простоте установки экран устраняет необходимость замены радиатора и труб подводки.

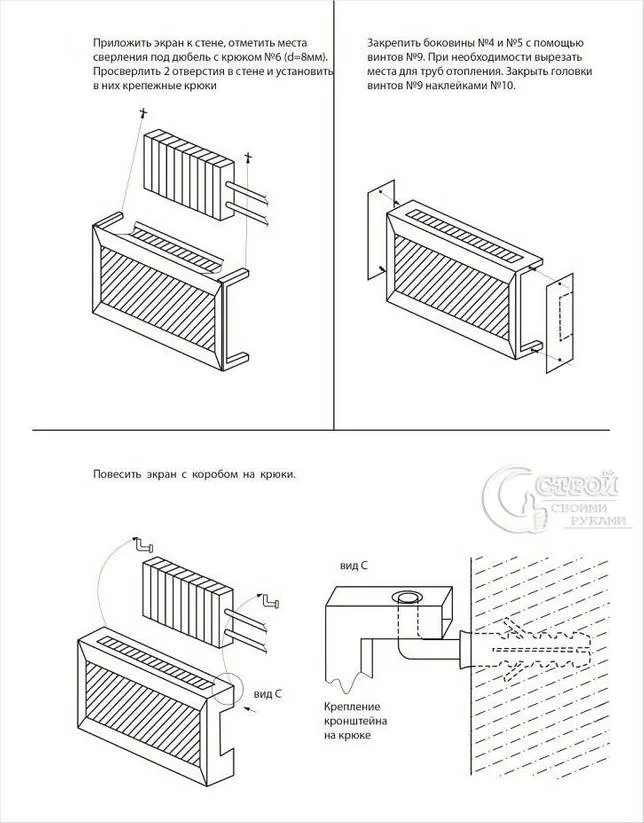

Экран для батареи навешивается либо на специальные кронштейны, либо непосредственно на элементы системы отопления, что делает установку возможной даже без специальных навыков и разрешений в течении 15-20 минут.
Экраны на батареи — изделия из металла визуально закрывающие внешне не очень приятные на вид радиаторы для отопления, большая часть которых является декоративной сеткой для пропускания тепла. Очень актуальны экраны на батареи при проведении евроремонта, так как они способны придать помещению законченный вид.
Наверное, многие согласятся с тем, что красивые шторы или стильные жалюзи совсем не смотрятся с батареями «советского» образца, даже если они будут покрашены. К тому же форма ранее изготавливаемых батарей сегодня выглядит уже не так эстетично. Проблему помогут решить экраны на радиаторы.
Они скроют неприглядного вида трубы. Помимо декоративных функций экраны для батареи выполняют несколько защитных функций. Всем известно, как быстро оседает пыль на батарее. Установленные в квартире экраны на радиаторы служат превосходным препятствием для «вездесущей» пыли.
Но не только эта функция обеспечивает спрос на нашу продукцию. Батареи устаревшего образца довольно часто служат причиной травматизма. Такое обстоятельство обязательно следует учитывать, если в квартире проживают дети. Из-за отсутствия в конструкции острых эти изделия являются абсолютно безопасными.
Перфорированный экран более экологичен. Он смотрится гораздо изящнее, чем его металлический брат. Можно делать узоры по желанию клиента, что увеличит стоимость товара, а, следовательно, и вашу прибыль. Для изготовления радиатора нам понадобятся деревянная планка, фанера или ДСП, лист перфорированного ДСП, пила или электролобзик, саморезы, краска, лак, фольга. Скорее всего, инструменты у вас есть, а материалы легко купить на строительном рынке или магазинах типа ОБИ.
Для начала стоит соорудить два квадратных профиля по размеру батареи с припуском 5-7 см по бокам, а по нижней стороне до пола. После чего верх, них и боковины профилей обшиваются фанерой, гипсокартонном или ДСП по периметру, оставляя заднюю и переднюю стороны открытыми.
После чего прикладываем лист фольги за батарею, одеваем экран и соединяем всю конструкцию. Фольга нужна для лучшего отражения тепла. Если трубы подходят к радиатору сбоку, потребуется вырезать отверстие, чтобы надеть экран.
Другой вариант — не делать боковых стенок и одевать экран сверху. Выбор -на усмотрение заказчика. После чего вам останется выпилить по размеру декоративную решетку из перфорированного ДСП и прикрепить ее к экрану с лицевой стороны. Далее экран можно покрасить или покрыть лаком для придания необходимого оттенка.

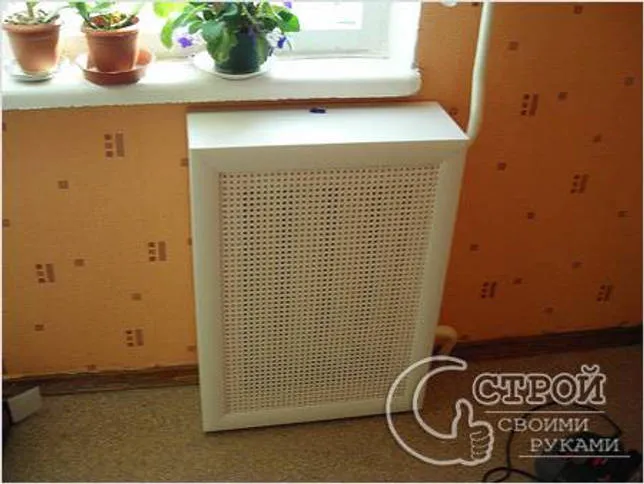

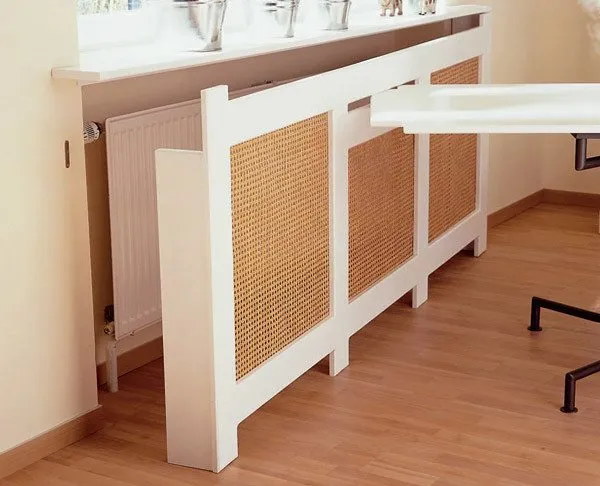

Для начала нужно замочить ротанговое полотно в теплой воде в ванной или в большом тазу, часа на два, для того, чтобы полотно было легче натянуть на деревянный каркас, так как сухое оно очень жесткое и хрупкое одновременно.
Собрать деревянный каркас. Для этого понадобятся обычные деревянные рейки примерно 2х3см. (фото прилагается). Натянуть полотно на каркас и закрепить его маленькими гвоздиками или мебельным степлером и оставить высыхать.
Затем наличники соединить между собой под прямым углом, тем же мебельным степлером. Когда отдельные части экрана будут готовы, надо прикрутить шурупами с внутренней стороны каркас к рамке из наличника.
Естественно, что перед работой вы тщательно промеряете размер отверстия в стене, перед батареей. Чтобы впоследствии каркас вошел точно в проем. Кстати если в вас спит дизайнер, то наличники можно покрасить в технике кракелюра, или подобрать наличники не в цвет стен, а, к примеру, в цвет плинтуса, это уже у кого на что фантазии хватит, смотрится просто шикарно!
Результат сделанной работы прилагается для просмотра.
Деревянные экраны

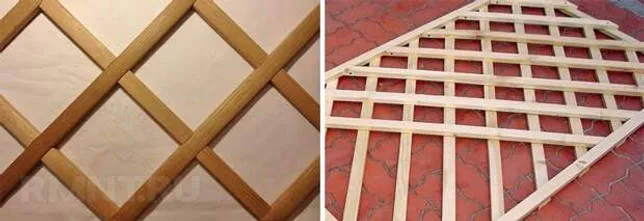

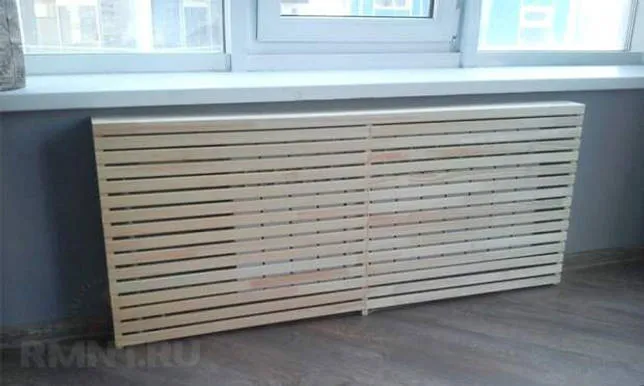

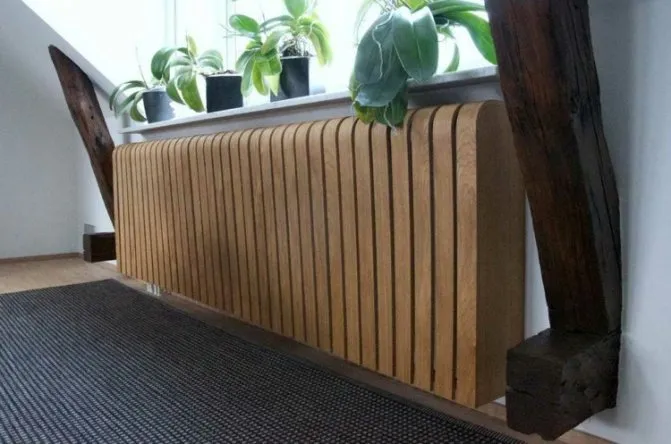

Простейший в изготовлении экран — панель в виде решётки из деревянных реек, закреплённых на деревянной рамке. Положение реек может быть любым — вертикальным, горизонтальным, диагональным.

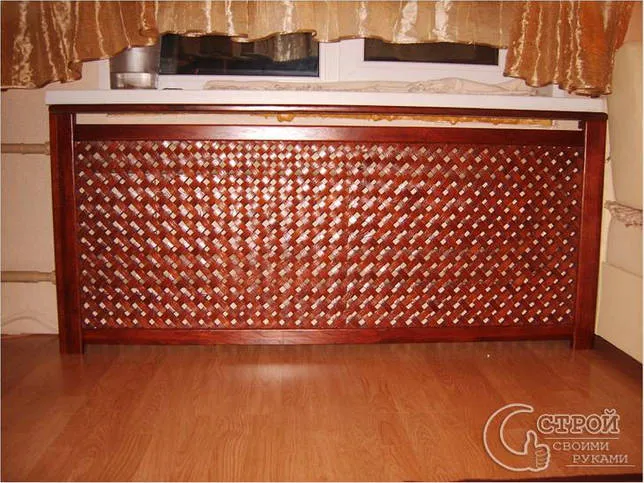

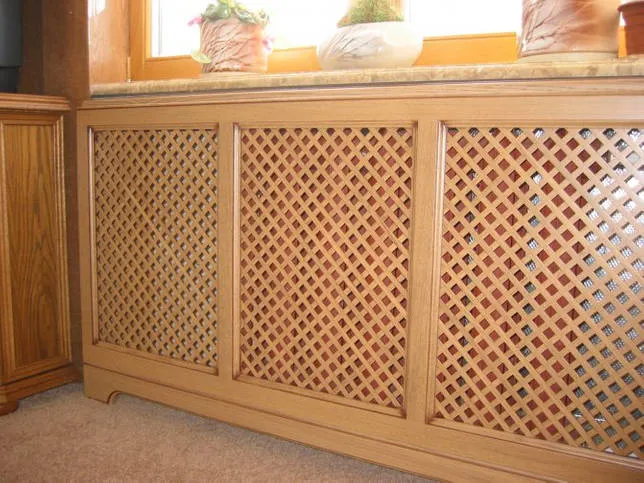

При желании можно сделать ячеистую решётку, расположив рейки под углом друг к другу, и используя два противоположных направления раскладки. Причём угол между ними не обязательно должен быть прямым. Но чтобы решётка была плоской, придётся в точках соединения делать пазы, а, учитывая толщину рейки и ручной способ изготовления, выполнить всё точно будет непросто.

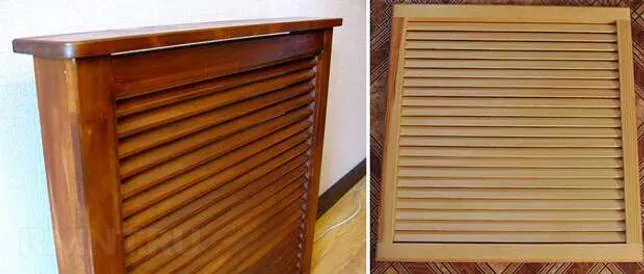

Ещё один вид — экран-жалюзи. Такой экран напоминает классические деревянные ставни-жалюзи на окна. Для того чтобы рейки в рамке были под одинаковым углом к плоскости, на боковых стойках при помощи стусла делают одинаковые параллельные пропилы. Так как толщина полотна ножовки по дереву меньше толщины рейки, то на каждую из них нужны два пропила, а лишнее надо убрать узкой стамеской.
И брус для рамки, и рейки должны быть сухими. Учитывая близость экрана к батарее, необходимо, чтобы их собственная влажность была не выше 12% (это общие требования к древесине, предназначенной для столярных работ). Есть простой домашний способ проверки — если тонкую стружку попытаться завязать в узелок, то она должна сломаться.
При изготовлении обоих видов экрана каждую рейку перед креплением к рамке надо тщательно отшлифовать. После того как их закрепят на месте, решётку грунтуют, покрывают в два слоя лаком, краской или эмалью.
В качестве декоративной отделки можно закрепить по периметру рамки наличники из дерева или МДФ. Если это деревянные наличники, то их надо обработать так же как и решётку, но финишное покрытие у них не обязательно должно быть таким же — периметр может быть другого оттенка.
Когда батарея стоит в нише, то экран может либо полностью перекрывать её, либо висеть на крючках, оставляя небольшие зазоры сверху, снизу и по бокам.
При креплении экрана на короб, боковые поверхности обшивают ламинированным ДВП или ДСП. Торцы обшивки можно не отделывать декоративной кромкой, если наличники экрана будут их закрывать.

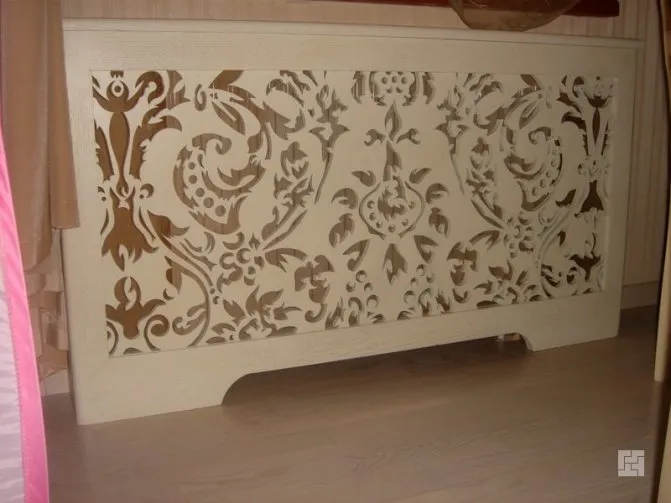

Еще один распространённый вид деревянного экрана — использование в качестве панели фанеры. При умении работать лобзиком, можно выпилить ажурную решётку с любым рисунком, перенесённым на поверхность фанеры по трафарету. Финишная обработка такой панели не отличается от решётки: шлифовка, грунтовка и покраска.
Важно! Выбирая ДСП или фанеру для экрана, необходимо обратить внимание на их класс. Для фанеры он должен быть Е1, для ДСП — Е0.

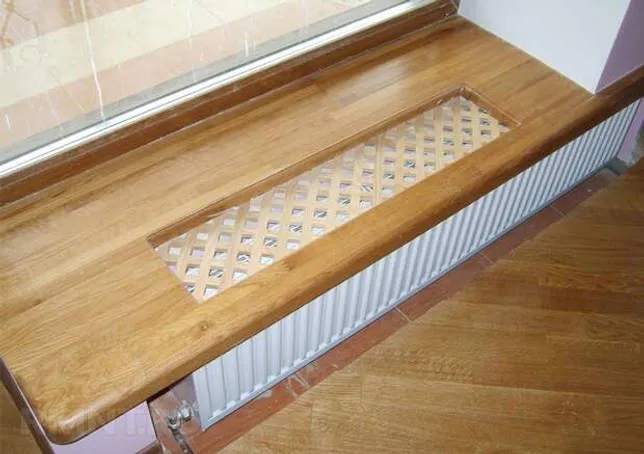

Этапы и правила монтажа
Установку вентиляционной решетки своими руками можно выполнить в пластиковый или деревянный подоконник – для монтажа в бетонную «доску» потребуется куда больше опыта и другой инструмент. В остальном в подоконник из бетона решетка монтируется точно так же.
Рассмотрим нюансы и этапы работы для пластиковой или деревянной доски и такой же решетки. Для проведения работ подоконник снимать не обязательно. Направление ламелей (если отверстия щелевидные, и ламели установлены под углом) должно быть в сторону окна.

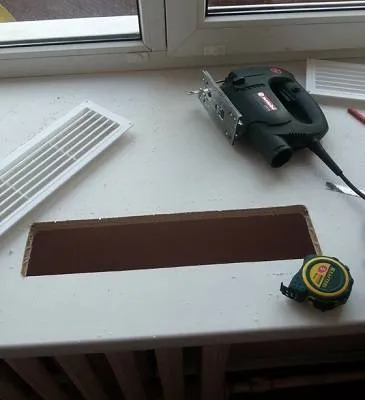

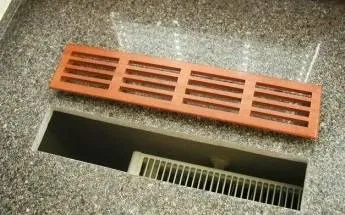

Вырезанное тверстие в подоконнике под вентиляционную решетку
Из инструментов потребуется:
- Разметочный инструмент (маркер, карандаш).
- Электролобзик или болгарка.
- Клей для пластика (использовать не обязательно).
- Любой тяжелый предмет, который можно использовать в качестве пресса (нужен, если решетка будет приклеиваться).
- Дрель.
Диаметр сверла у дрели должен быть больше, чем ширина полотна электролобзика (чтобы оно могло пролезть в высверленное отверстие).
Этапы работы
Сам процесс выглядит так:
- Размечается место, где будет располагаться решетка.
- По углам высверливаются отверстия.
- В дырку вставляется полотно лобзика и выпиливается посадочное отверстие под саму решетку.
- Изделие устанавливается в отверстие – для «примерки».
- Края отверстия промазываются клеем.
- Решетка устанавливается на место и прижимается.
- Выдавливаемый по краям клей – удаляется.
- Сверху решетки устанавливается любой тяжелый предмет – в качестве пресса.
Отверстие в подоконнике для установки решетки
Металлические изделия (а также некоторые пластиковые и деревянные) крепятся не на клей, а на болты.
Использование клея не является идеальным решением – в данном случае конструкция получится цельной. При необходимости (к примеру – если пластиковая ламель сломается) – решетку придется отдирать от поверхности.
Клей можно не применять, если паз будет идеально ровным: чтобы решетка «сидела» в нем плотно, не смещаясь. В таком случае при необходимости ее можно будет вытащить – для замены, ремонта или чистки.
Пробуем сделать экран для радиатора самостоятельно

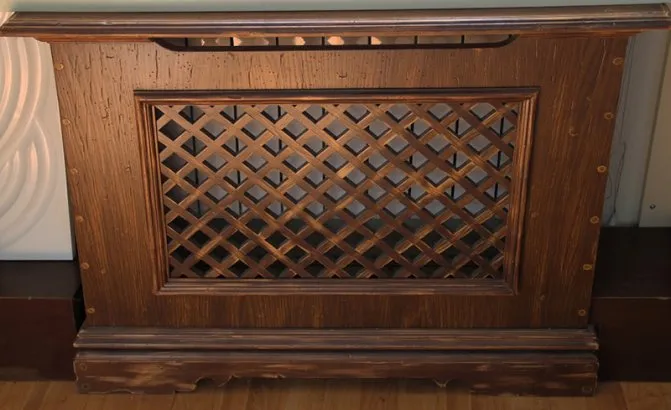

Экран-решетка
Несложный в исполнении экран на радиатор состоит из панели с деревянными решетками в раме. Располагаются рейки в любом направлении: горизонтально, вертикально, диагонально. Можно задумать и ячеистую решетку, для которой выполняется противоположная укладка реек. Угол, под которым находятся рейки, может быть не только прямым.
Экран решетка для батареи

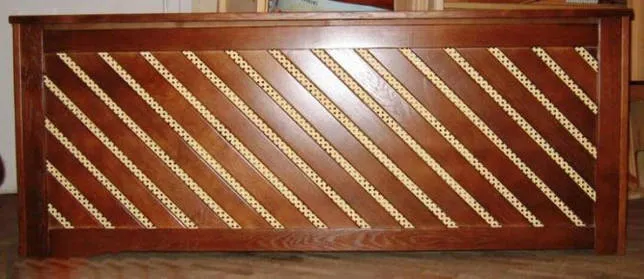

Диагональное расположение реек на экране для батареи отопления.
Как вариант выполняют экран в виде жалюзи. Он будет напоминать традиционные ставни из дерева. Рейки в раме располагаются под углом к основанию. Выполняется это при помощи параллельных пропилов. Учитывая размеры рейки, выполняют два пропила ножовкой, а лишнее дерево между ними убирают узкой стамеской. Делают такие выемки под нужным углом и по количеству приготовленных реек.

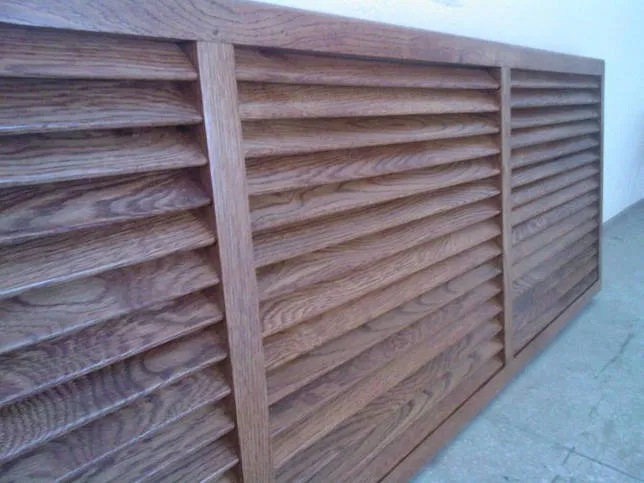

Экран в виде жалюзи для радиатора
Сначала монтируют каркас по размеру радиатора. После этого на него крепят рейки. Только нужно обязательно пользоваться сухим материалом, чтобы во время эксплуатации он не рассохся и не покоробился. Все детали тщательно шлифуют, укрепляют клеем или саморезами, грунтуют и покрывают выбранным лаком или краской.

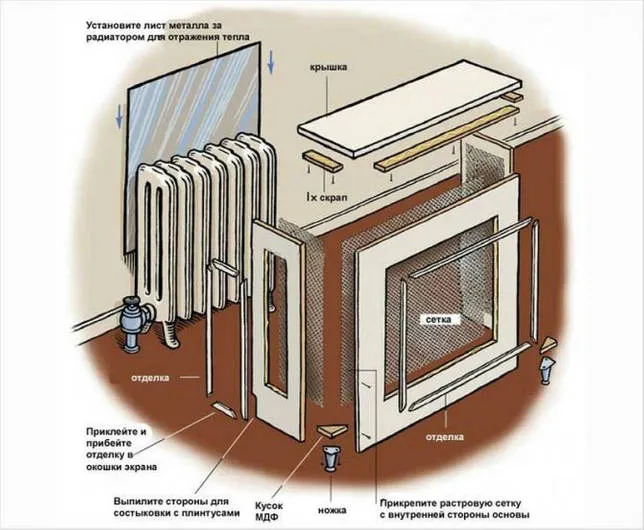

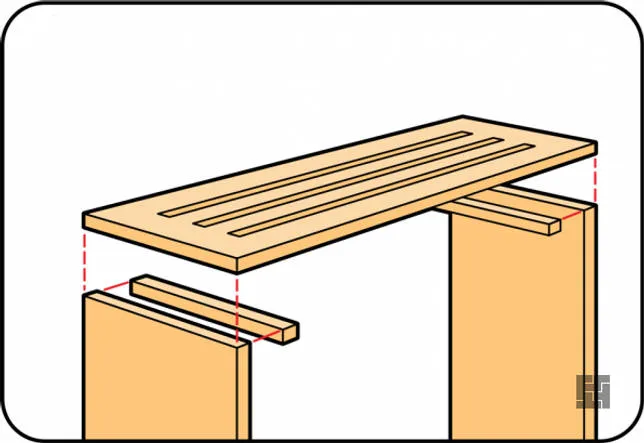

Экран-короб
Несложно сделать экран своими руками на радиатор отопления из материала МДФ. Для этого сбивают короб под имеющуюся батарею и обшивают его декоративной панелью. Можно приобрести различные варианты по цвету и форме отверстий. Или заказать выполнение рисунка по своему эскизу на специальном станке. Также можно сделать простые отверстия самостоятельно.

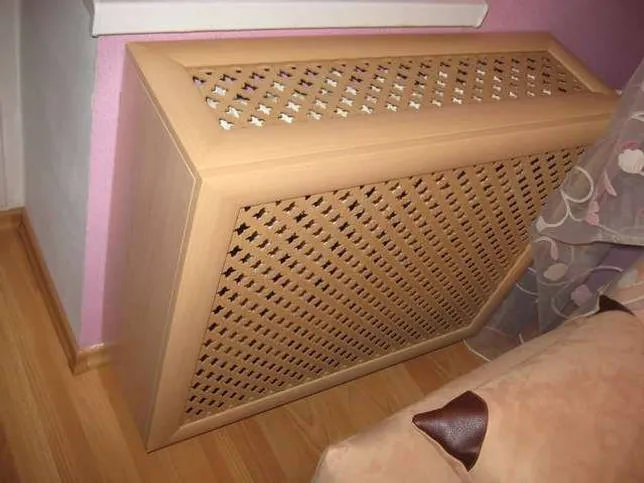

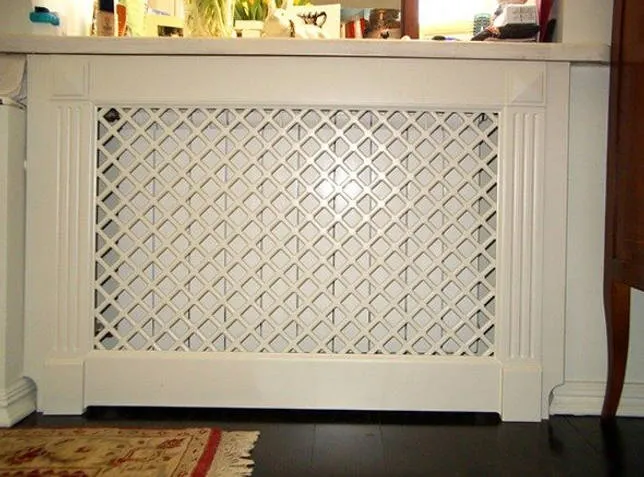

Экран короб из МДФ
Для работы могут потребоваться такие инструменты: дрель со сверлами и циркулярная пила, ножовка, мебельный степлер, отвертки.
Что касается материалов: выбираем плиту ДСП или МДФ, металлическую сетку, саморезы и шурупы для крепления, клей, две мебельных ножки.

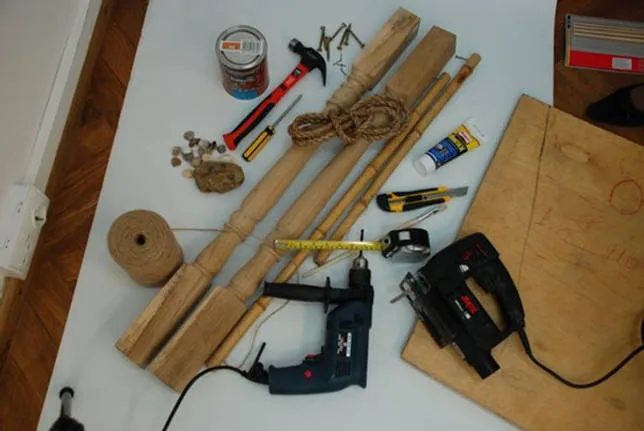

Инструменты для работы
Выполняется работа по созданию экрана на радиатор в такой последовательности:

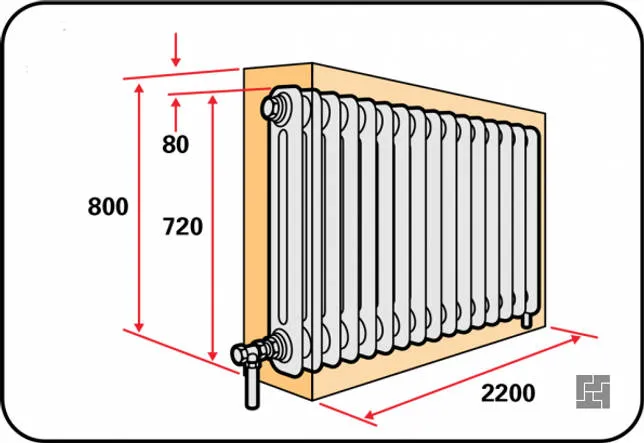

- Снимаем размеры с батареи. К имеющейся ширине добавляем 7-10 см, к высоте — 3-5 см. Отмеряем нужные величины на подготовленной плите и вырезаем по полученным линиям циркулярной пилой. Получаем внешнюю сторону экрана.
- Для глубины к верхней части короба добавляем 3-4 см, ширина нам известна. Вырезаем по тому же принципу. Теперь знаем размеры и боковых частей будущего изделия. Вырезаем и эти детали.
- В лицевой части вырезаем нужные отверстия, предварительно расчертив их карандашом на плите. Узоры могут быть любой формы и зависят от фантазии и мастерства исполнителя.
- С изнаночной стороны закрепляем тонкую металлическую сетку, прикрывающую все отверстия. Это можно выполнить с помощью саморезов или используя жидкие гвозди.
- Соединяем все заготовки при помощи металлических уголков, располагая их внутри короба и используя для скрепления те же саморезы или шурупы.
Это важно! Если используются простые материалы, можно боковые поверхности короба обернуть обоями с клеящимся слоем под цвет лицевой панели. Деревянные детали лучше покрыть морилкой. Специалисты не советуют использовать при этом лаки и масляные краски.

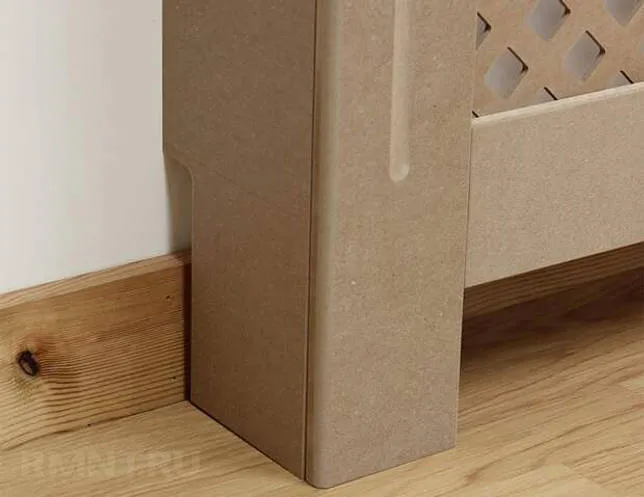

Для устойчивости к нижней части экрана крепятся ножки.

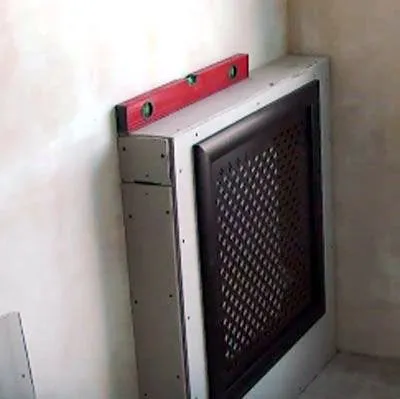

Установка экранов на радиаторы отопления.
Конечно, эта инструкция достаточно схематична и объясняет не все моменты. Но основное направление работы понять можно. Остальное зависит от смелости и желания домашнего мастера.
Виды и формы
Кроме разных материалов, решетки на радиаторы отопления бывают разных конструкций. Все это вместе создает огромное количество вариантов.
- Плоские экраны. Чаще всего используются если радиатор установлен в нише. В этом случае плоская панель крепится к брускам, закрепленным по периметру ниши. Кроме того, стеклянные экраны для батарей тоже имеют такую форму, но крепятся на специальные штыри, вмурованные в стену. Такого типа декоративные решетки для радиаторов отопления называют еще «фасадами».
- Навесные экраны. Бывают двух видов: С верхней крышкой. Используют обычно на батареи типа «гармошка» если радиатор выступает за подоконник. Форма крышки сделана так, что решетка без проблем держится за радиатор.
- Без крышки. Цепляется за верхний коллектор батареи при помощи крючков, которые прикреплены к лицевой панели.
Это только основные виды экранов и решеток, закрывающих батареи отопления. Фантазия безгранична, бывают очень интересные модели, но они чаще всего делаются умельцами своими руками.
Самодельный экран — оригинальная идея
Часто важную роль при выборе экрана для радиатора играет цена. Разброс цен в этом сегменте более чем значительный — от 230 рублей за металлический навесной экран, до 8000 рублей за стеклянный. Некоторые цены приведены в таблице.
| Материал решетки на радиатор отопления | Вид решетки на радиатор отопления | Размеры (высота*ширина*глубина) | Стоимость | Цвет |
| Листовой металл, толщиной 0,7-0,8 мм | Навесной экран на чугунную батарею | 27 см * 29 см * 15 см | 230 руб | Белый |
| Листовой металл, толщиной 0,7-0,8 мм | Навесной экран для стального радиатора | 44 см * 39 см * 15 см | 250 руб | Белый |
| Листовой металл, толщиной 0,7-0,8 мм | Навесной экран на чугунную батарею | 61 см * 49 см * 15 см | 280 руб | Белый |
| Листовой металл, толщиной 0,7-0,8 мм | Навесной экран для стального радиатора | 53 см * 49 см * 10 см | 350 руб | Бежевый |
| МДФ | Фасад (плоский экран) | от 1500 руб | 7 оттенков ламинации | |
| МДФ | Короб | от 2300 руб | 7 оттенков ламинации | |
| Стекло | Экран | от 8000 руб | матовый, без рисунка | |
| Металл с порошковой окраской | Навесной с одной боковиной | 60 см * 40 см * 15 см | 1790 руб | цвета по заказу |
| Металл с порошковой окраской | Навесной с одной боковиной | 70 см * 60 см * 15 см | 2050 руб | цвета по заказу |
| Металл с порошковой окраской | Навесной с двумя стенками | 60 см * 40 см * 15 см | 2340 руб | цвета по заказу |
| Металл с порошковой окраской | Навесной с двумя стенками | 70 см * 60 см * 15 см | 2600 руб | цвета по заказу |
| Натуральное дерево | Приставной | от 6200 руб |

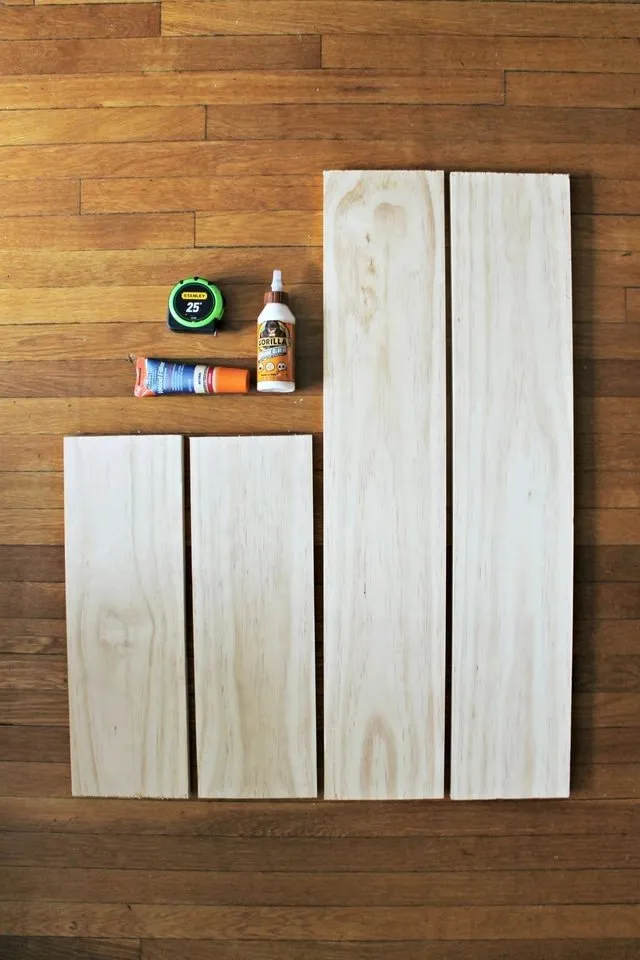

Материал и инструменты
Уголок металлический
Для изготовления экрана для батареи вам понадобится: ножовка по дереву, карандаш, линейка, рулетка, молоток, дрель. Ножовку может заменить электрический лобзик. Еще Вам нужны шурупы подходящей длины и небольшие гвоздики, а также металлические уголки. Для крепления экрана к стене будут необходимы два подвеса (их обычно используют для навесных шкафов) и дюбель-гвозди соответствующего диаметра.

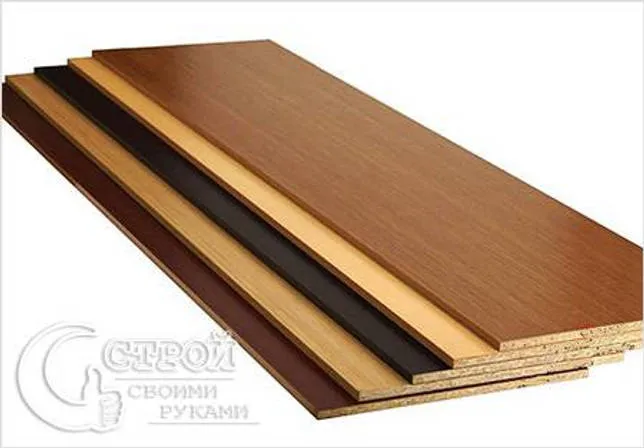

Экран для батареи легче всего сделать из дерева, ДСП (простой или ламинированной) или толстой фанеры. При этом переднюю часть – панель экрана – можно уже купить в магазине готовую, либо смастерить ее самостоятельно, к примеру, переплести в виде «решетки» мебельную кромку (с нижним слоем из термического клея).
Обратите внимание!
Чем меньше суммарная площадь отверстий в панели экрана, тем хуже будет обогревать дом батарея.
Обратите внимание!
Если вы решили использовать для изготовления экрана материалы, не имеющие красивой лицевой стороны, готовое изделие лучше оклеить самоклеющимися обоями подходящей расцветки.

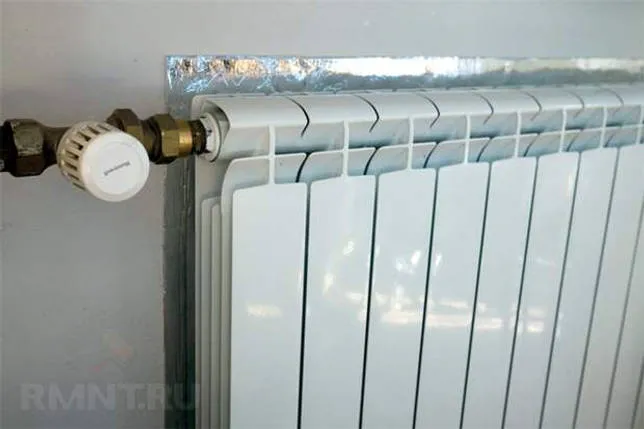

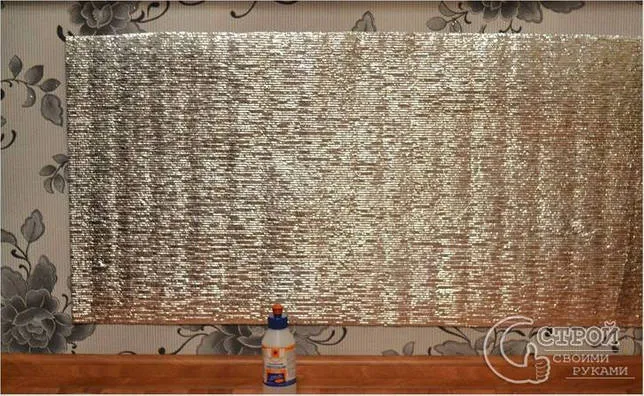

Для изготовления теплоотражающего экрана за батареей вам понадобится фольгированная подложка из полистирола любой толщины, ножницы и клей (можно «Бустилат» или ПВА).
Плюсы и минусы
Я свой выбор сделал — в ближайший выходной оснащу свою машинку фирменной сеткой. Однако при этом возможны мелкие неприятности — их перечень я изучил сам и хочу поделиться со всеми.
Охлаждение радиатора набегающим потоком воздуха после установки сетки несколько ухудшится, а тепловой режим мотора изменится. Ну, это ожидаемое явление. Когда я устанавливал у себя дома сетки на пластиковые окна, мне пытались навязать «идеальную сетку» с мельчайшими ячейками, через которую «вообще ничего не пролезет». Но и воздуху через такую сетку проходить, мягко говоря, тяжеловато — проще не открывать окно вообще… Поэтому совсем уж мелоячеистую сетку ставить нельзя. Правда, через крупные ячейки грязь все равно будет проникать. Но это, как мне кажется, очевидно.

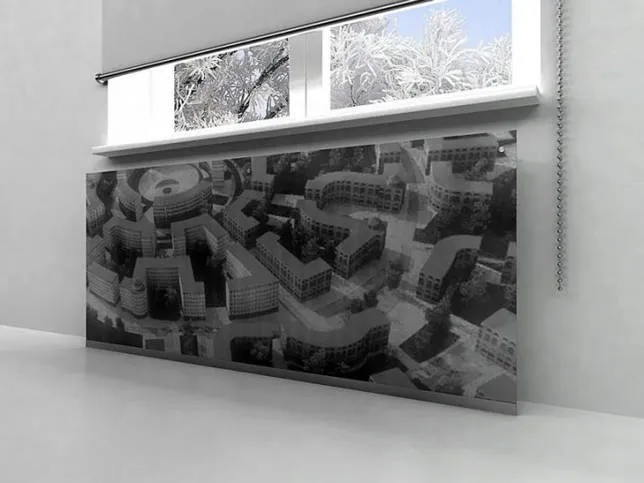

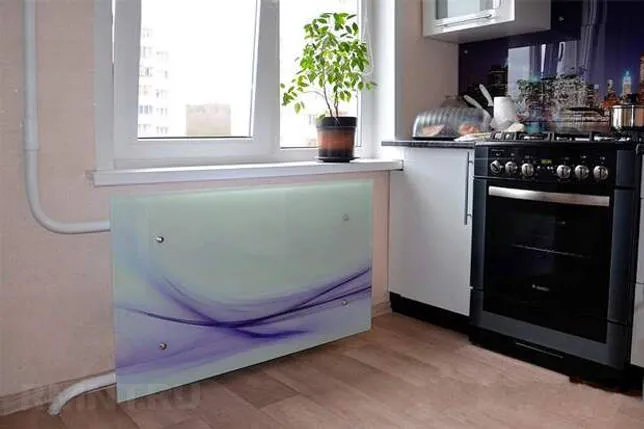

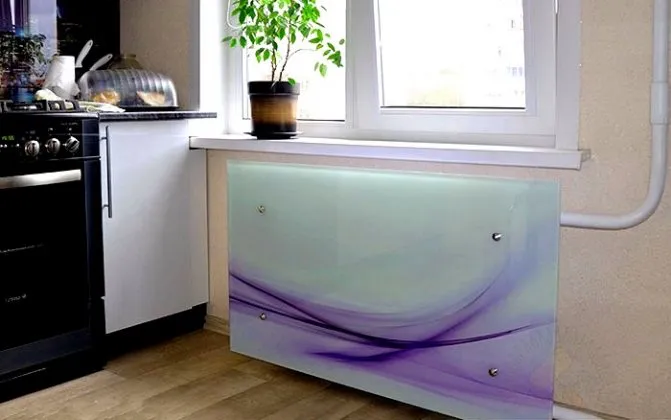

Стеклянный экран
Если деревянные экраны хорошо подходят для традиционных и деревенских стилей, а металлические — для промышленного, то стеклянные отлично смотрятся в современных интерьерах, таких как: хай-тек, минимализм, фьюжн, поп-арт. Всё зависит от декоративной обработки стекла.
В принципе, можно заказать для стеклянного экрана самоклеящуюся плёнку с широкоформатной печатью. А можно сделать рисунок на матовой или прозрачной поверхности с помощью пескоструйной обработки или пасты для химического травления стекла.
Если нет желания возиться с декоративной обработкой, то в продаже есть стёкла с матовой поверхностью или окрашенные в массе — надо только заказать нужный размер, а кромку можно обработать и самому. Единственное условие — стекло должно быть закалённым.

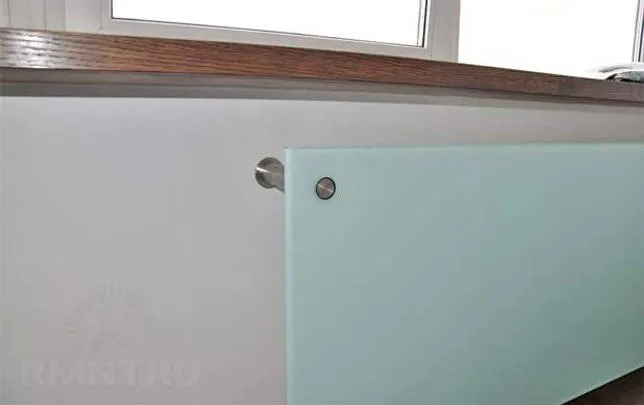

Самый простой вариант монтажа экрана — это точечное крепление стекла к стене в четырёх местах. Для этого используют специальную фурнитуру с дистанционным креплением.
Но есть один недостаток — в закалённом стекле надо просверлить отверстия, а в домашних условиях это сделать сложно.

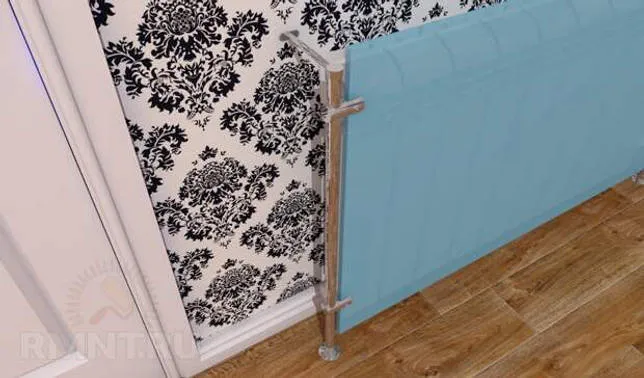

Поэтому в качестве несущей конструкции экрана лучше использовать холоднокатаную тонкостенную трубу. Её (и крепления для неё и стекла) продают в магазинах, торгующих всем необходимым для изготовления мебели. Как правило, такие трубы и крепления делают хромированными, но можно заказать их покраску в любой оттенок из палитры RAL. Стойки для экрана крепят к полу.
В качестве дополнительного упора стоек можно закрепить к стене два дистанционных регулируемых крепления закрытого типа (с заглушкой на трубу). Стекло крепят между стойками на зажимах.
рмнт.ру
Особенности крепления
Решетки на радиаторы отопления должны монтироваться так, чтобы легко и быстро можно было получить доступ к отопительным приборам и трубам. Периодически, хотя бы два раза в год элементы системы отопления надо очищать от грязи и пыли, так что доступ необходим. К тому же время от времени возникают аварийные ситуации. В этом случае требуется быстрая реакция и откручивать крепеж бывает некогда. Потому, постарайтесь придумать такую систему крепления, которая позволяет одним движением снять экран.
Приставные и навесные
Проще всего с навесными или приставными экранами. Они снимаются/отодвигаются за секунды. А вот плоские, закрывающие радиаторы в нишах и экраны короба, которые крепятся к стене, самые проблематичные. Но и тут все решается просто. Закрепить короб к стене можно при помощи двух планок: одной на коробе, второй — на стене. Весь секрет в том, что планки верхнюю грань имеют скошенную (на рисунке видно). Та, которая прибивается на стену имеет уклон к стене, которая на коробе — скос имеет в сторону решетки. Когда короб устанавливается на место, получается что-то типа замка.

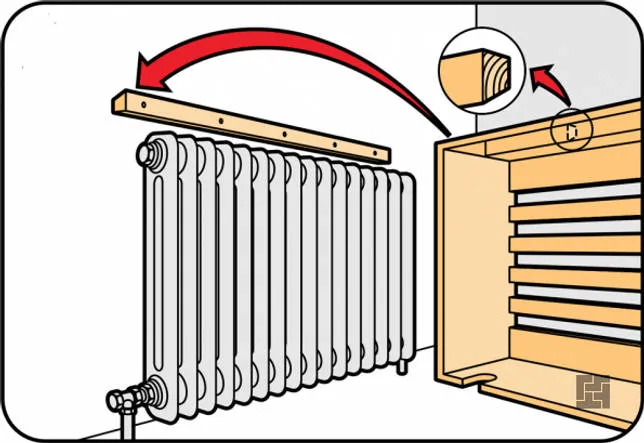

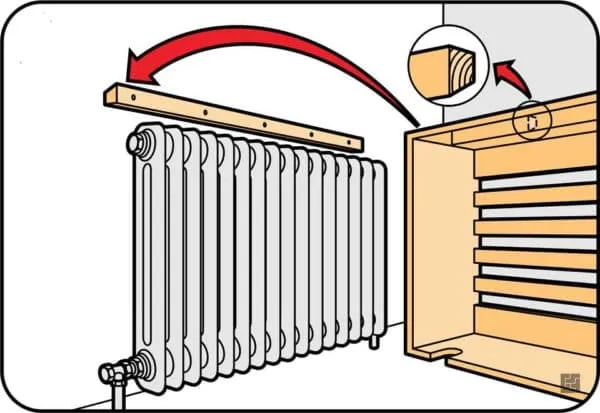

Как закрепить короб-экран для радиатора отопления на стене
Другой вариант — на одной из планок закрепить металлические пластины, на другой — магниты. Или к стене прикрепить не деревянную планку, а металлический уголок, например.
В случае с плоскими экранами решение может быть таким же — металлические пластины и магниты. Еще вариант — крючки и петли. Он просто реализуется, но не очень удобен в эксплуатации: пока попадешь в петли, приходится помучатся. Есть еще сложный в монтаже, но удобный способ: сделать экран по типу раздвижных дверей.

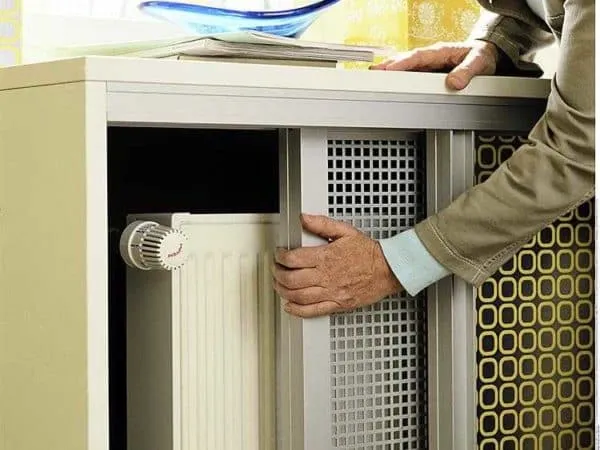

Раздвижные экраны для батарей отопления
Можно взять направляющие, которые продают для мебельных дверец, установить их, вставить экраны в соответствующие пазы. Если не планируете активно пользоваться нишей возле батареи, можно роликовые механизмы не ставить, но отодвигать будет сложно. Такой способ, кстати, можно применить и для решетки-короба. Его тогда можно прибивать к стене «намертво», а подвижной сделать переднюю стенку.
Альтернативный вариант
Декор батареи
Если возможности приобрести или изготовить экран у вас нет, можно воспользоваться альтернативным вариантом – нанести на батарею рисунок масляными красками.
Обратите внимание!
Для лучшего эффекта рисунок наносится не только на батарею, но и на часть стены возле нее таким образом, чтобы создавался эффект отсутствия объема (то есть лицевая часть батареи и поверхность стены условно являются одной плоскостью).
Функции решетки для радиатора
Применение декоративных изделий для батарей дает их владельцам ряд преимуществ:
- Батареи эффективно замаскированы, что преображает комнату, сохраняя единый и неповторимый стиль интерьера.
- Радиаторы защищены от пыли, что облегчает уход за ними и увеличивает срок службы.
- Домочадцы защищены от возможности случайно обжечься или удариться о выступающие части радиатора.
Если вы проектируете и создаете щит на радиатор самостоятельно, то можете наделить его дополнительными функциями:
- Правильная конструкция экрана поможет воздушным потокам равномернее распределяться по комнате.
- Верхнюю крышку можно выполнить в виде полочки для книг, лампы, интерьерных мелочей.
- Экран можно оснастить откидным столиком, за которым приятно выпить чашечку чая или почитать книгу.
- Предусмотрев накладку с крючками, владелец щита получит в отопительный сезон сушилку для одежды.
Имея на вооружении все разнообразие представленных на рынке материалов, их расцветок и текстур, богатую фантазию и небольшой опыт, можно создать эксклюзивный экран, который идеально впишется в интерьер и будет выполнять все возложенные на него функции. Сегодня достаточно популярна радиаторная ажурная модель.
Как сделать
- Сначала стоит определиться с конструкцией экрана для батареи: его можно сделать навесным либо опирающимся на пол в комнате.
- Следующий шаг – делаем чертеж (от руки на бумаге) будущего экрана для батареи, измеряя ширину и высоту батареи, а также расстояние от стены до места закрепления панели экрана. К полученным величинам добавьте: по 3-4 сантиметра с каждой стороны – к ширине экрана (это позволит воздуху циркулировать более эффективно),
- 2-3 сантиметра – к расстоянию от стены до панели экрана.
Покрашенная рама экрана
-
Сам экран для батареи — это объемный короб, боковые стороны которого можно сделать из сплошного массива (ДСП, ЛДСП, доски, фанеры), а верхнюю часть – с отверстиями для выхода теплого воздуха. Поэтому, выполняя чертеж, не забывайте учитывать еще и толщину материала, из которого будете изготавливать короб.
- В точном соответствии с размерами, которые у вас получились на чертеже, напилите (используя электролобзик или ножовку по дереву) необходимые элементы короба, затем соедините их между собой металлическими уголками (это придаст всей конструкции жесткости).
- Прикрепите к коробу лицевую панель экрана с помощью небольших гвоздиков. Для улучшения внешнего вида по периметру панели можно закрепить небольшие рейки, создав видимость обрамления ее в рамку.
- Оклейте боковые стороны экрана самоклеющимися обоями, если в этом есть необходимость. Рейки вокруг лицевой панели можно покрыть специальными составами для дерева, дающими подходящий оттенок.
- Затем следует закрепить экран для батареи на стене (если экран просто устанавливается на пол в комнате, этот этап работы для вас не актуален). Сложность в том, что экран должен быть съемным, иначе вы просто не сможете потом помыть батарею либо добраться до вентилей, регулирующих температуру ее нагрева. Поэтому к коробу экрана для батареи с задней стороны вверху необходимо прикрепить два подвеса. Далее, приставьте уже готовый экран к батарее и карандашом отметьте отверстия для сверления. Снимите экран, просверлите отверстия, забейте в них пластиковые дюбеля и вкрутите шурупы. Остается только подвесить экран для батареи, на его постоянное место.
- Если вы хотите сделать теплоотражающий экран за батареей, то в точном соответствии с внутренним размером короба экрана, вырежьте из фольгированной подложки прямоугольник. Затем прорежьте в нем отверстия для крюков, выходящих из стены (на них держится батарея) и приклейте получившийся теплоотражающий экран к стене (фольгой наружу).
Повесьте экран на место и убедитесь, что фольга из-под него нигде не выглядывает.
Мебель и предметы интерьера
0 votes
+
Голос за!
—
Голос против!
Частые окрашивания и постоянное воздействие высоких температур ухудшают внешний вид радиаторов отопления, в связи с чем, они нуждаются в периодической замене. Если, делая в квартире ремонт, вы не планируете замену радиаторов отопления, возникает проблема их маскировки с помощью декоративных экранов, прочно закрепившихся в интерьере жилых помещений. Используясь в качестве завершающих штрихов, экраны на батарею, наряду с традиционными элементами декора, играют не последнюю роль в создании единой стилистической концепции, так как они не только акцентируют внимание на достоинствах или скрывают изъяны, но и расширяют функциональные возможности деталей интерьера, для оформления которых они используются. Несмотря на широкий выбор декоративных экранов, представленных на строительном рынке, опытные мастера советуют отказаться от приобретения готовой конструкции и изготовить экран на батарею отопления своими руками, что позволит сэкономить хорошую денежную сумму и сделать его с учетом размеров декорируемого отопительного прибора и ваших индивидуальных вкусовых предпочтений. Чтобы облегчить эту задачу, в настоящей статье мы рассмотрим, как сделать экран на батарею своими руками.
Содержание
- Принцип работы радиаторов отопления
- Физические основы функционирования теплоотражающих экранов
- Преимущества экранов для радиаторов отопления
- Виды экранов для радиаторов: краткая характеристика
- На что обратить внимание при выборе конструкции декоративного экрана?
- Экран для радиатора своими руками: пошаговая инструкция
- Материалы и инструменты для монтажа
- Схема монтажа экрана для радиатора
- Схема выполнения разметки и обрезка деталей
- Как произвести сборку экрана?
Принцип работы радиаторов отопления
На первый взгляд может показаться, что радиатор, накрытый коробом или декоративной решеткой, будет хуже справляться со своей основной функциональной задачей, что становится наиболее частой причиной отказа от облагораживания неприглядных отопительных приборов. Несмотря на это, опыт использования декоративных экранов свидетельствует, что конструкция, изготовленная в соответствии с основными законами теплофизики, не только не снижает, но и повышает эффективность обогрева. Чтобы сделать эффективно функционирующий экран на батарею своими руками, рассмотрим основной принцип работы радиаторов отопления.
Передача тепловой энергии от отопительного прибора в помещение осуществляется двумя путями:
- Конвекция, в основе которой лежит перемешивание теплых и холодных потоков воздуха;
- Электромагнитное излучение инфракрасного спектра, мощность которого возрастает по мере увеличения температуры радиатора.
Чугунные радиаторы старого образца работают именно по этому принципу, нагревая воздух за счет конвекционных процессов. По мере возрастания интенсивности подогрева изменяется соотношение лучистой и конвекционной энергии, в результате чего отдача тепла начинает осуществляться за счет инфракрасного излучения.
В основе работы современных радиаторов лежит аналогичный принцип, однако они отличаются способностью реагировать на условия внешней среды и, подстраиваясь под них, перераспределять энергию с целью ее максимальной передачи. Если максимальной теплоотдаче препятствуют какие-то внешние условия, например, штора, затрудняющая циркуляцию воздуха, происходит перераспределение тепла в сторону передних панелей, в результате чего теплоотдаче начинает происходить за счет инфракрасного излучения. Благодаря этому свойству, значительно повышается эффективность функционирования современных радиаторов.
Важно! Чтобы передача энергии посредством конвекции была максимально эффективной, передняя панель экрана, обычно представленная решеткой, должна быть сконструирована таким образом, чтобы между ней и радиатором создавалась воздушная подушка. В противном случае, теплый воздух, имеющий препятствие на своем пути, будет частично скапливаться внутри, что приведет к нарушению теплообмена и переходу тепла в соседнее помещение. Однако для максимальной теплоотдачи нужно обратить внимание еще на ряд деталей.
Физические основы функционирования теплоотражающих экранов
В соответствии с одним из базовых правил физики, черное тело обладает способностью максимально поглощать и излучать электромагнитные волны. Это правило актуально и для эффективных экранов на батарею, так как он должен поглощать инфракрасное излучение от радиатора и, обладая хорошей теплопроводностью, отдавать тепло в помещение. Таким образом, из представленного примера видно, что внутреннюю сторону экрана необходимо окрашивать в черный цвет, тогда как внешнюю можно декорировать по своему усмотрению.
Рассмотрим основные правила конструирования теплоотражающего экрана с учетом основных законов физики.
Чтобы добиться максимального теплового эффекта поверхность за батареей прикрывают теплоотражающим экраном, который должен быть не черным, а блестящим, благодаря чему инфракрасное излучение от тыльной поверхности радиатора будут отражаться от стены и, проходя повторно через радиатор, еще больше нагреваться. Воспользовавшись этим приемом, вы в разы повысите уровень теплоотдачи и, тем самым, увеличите эффективность работы радиатора отопления.
Несмотря на это, металлический лист не обеспечивает максимального функционирования системы, так как уменьшает ненужную теплоотдачу только в 5-6 раз. Наиболее эффективным решением этой проблемы станет установка теплоизолирующего мата из волокнистого материала, например, синтепона, покрытого с двух сторон алюминием. Такая конструкция уменьшает поток инфракрасного излучения на стену более чем в 40 раз. Специалисты рекомендуют выбирать синтепон, так как слой материала толщиной 5 мм, препятствует проведению тепла и является хорошим отражателем инфракрасного излучения.
Что касается других волокнистых материалов, то для изготовления теплоотражающих матов потребуется слой материала толщиной 3 см, что может создать дополнительные затруднения при помещении мата за радиатор.
Преимущества экранов для радиаторов отопления
Прежде, чем приступить к изготовлению экрана для радиатора, рассмотрим основные преимущества данной конструкции.
- Используя экраны для радиаторов отопления, преимущества которых будут рассмотрены далее, вы получаете возможность эффектно замаскировать батареи, создав целостную интерьерную концепцию и преобразив свое жилище;
- Предотвратите загрязнения радиаторов, что позволит облегчить их эксплуатацию и обслуживание;
- Правильно сконструированные радиаторы обеспечат равномерное распределение воздушных масс по всему помещению;
- Прикрыв радиаторы декоративным экраном, вы защитите домочадцев от ожогов и ушибов при неаккуратном столкновении с отопительными приборами и, тем самым, обеспечите их безопасность;
- Разнообразие материалов, текстур, форм и расцветок позволяет подобрать подходящее декоративное решение, которое станет идеальным дополнением основной интерьерной концепции.
Виды экранов для радиаторов: краткая характеристика
Существует несколько основных классификаций декоративных экранов, первая из которых подразумевает их разделение на несколько групп в соответствии с особенностями конструкции и включает:
- Экраны в виде закрытого короба используются в тех случаях, когда необходимо полностью закрыть радиатор;
- Плоские экраны применяются для маскировки радиаторов, расположенных в нишах;
- Навесные экраны для радиаторов представляют собой конструкцию с крышкой и используются для маскировки неэстетичных чугунных радиаторов, сильно выступающих из-под подоконника.
Существует еще одна действующая классификация экранов для радиаторов, которая предполагает разделение моделей в соответствии с используемым материалом. С учетом этой классификации выделяют следующие разновидности:
- Металлические;
- Пластиковые;
- Деревянные;
- Экраны из МДФ решетки;
- Стеклянные.
Рассмотрим более подробно характеристики каждого из них.
- Металлические экраны внешне, чаще всего, представляют собой короб, для изготовления которого использовался тонкий лист металла. Несмотря на достаточно лаконичный и несколько примитивный внешний вид, они полностью справляются со своей функциональной задачей. Современный рынок предлагает более дорогие экраны, изготовленные из нержавеющей стали, которые можно разнообразить за счет перфорации. Для монтажа металлических экранов не нужно обладать специализированными навыками, так как их просто навешивают на радиатор;
- Пластиковые экраны, в виду разнообразия модельного ряда и демократичной ценовой политики, являются наиболее доступным вариантов для всех слоев населения. Однако специалисты не рекомендуют их использовать в жилых помещениях, так как при нагревании пластик может выделять вредные вещества;
- Модели из дерева чаще всего изготавливаются на заказ из ценных пород древесины с учетом предварительно составленного эскиза. В виду своей эстетичности и благородного внешнего вида, деревянные экраны станут идеальным дополнением разнообразных интерьерных концепций, в том числе классических, деревенских и современных эко-стилей. Главным недостатком деревянных экранов является склонность к пересыханию и деформации, вызванные перепадами температуры и влажности. Для защиты и продления эксплуатации деревянных экранов используют только высококачественную древесину, что является причиной высокой стоимости изделий. Радиаторы, дополненные плетеными декоративными решетками, приобретают эстетичный внешний вид;
- Экраны из МДФ решеток внешне практически не отличаются от деревянных моделей, однако стоят намного дешевле. Благодаря использованию в процессе их производства современных технологий, экраны из МДФ являются практичным и, в то же время, доступным решением для многих. МДФ – материал, по качеству практически не отличающийся от древесины, который может использоваться для производства экранов различной формы, цвета и стилистического оформления;
- Стеклянные экраны относятся к эксклюзивным моделям, для производства которых используется закаленное (витражное) стекло. Зачастую такие модели становятся необычным украшением изысканных интерьеров. Стеклянные экраны декорируются рисунками, которые вы можете выбрать на свое усмотрение, и нуждаются в бережном использовании и постоянном уходе.
На что обратить внимание при выборе конструкции декоративного экрана?
Ранее мы уже отмечали, что установка любой разновидности экрана способствует снижению теплоотдачи, которое в лучшем случае составит 5 %. В связи с этим, помните, что эффективные декоративные экраны для радиаторов должны характеризоваться наличием максимального количества отверстий, что будет способствовать беспрепятственному движению теплого воздуха.
Чтобы повысить теплоотдачу от радиатора, за батареей необходимо установить экран, изготовленный из фольгированного материала. Благодаря этому, тепло будет отражаться от него и поступать в отапливаемую комнату.
Важно! Специалисты рекомендуют обратить внимание на еще один прием, сокращающий теплопотери. Он предполагает окрашивание внутренней панели экрана в черный цвет, благодаря чему экран поглотит максимальное количество тепла от радиатора и отдаст его в помещение.
В связи с тем, что радиаторы необходимо промывать, а по окончании отопительного сезона сливать воду, конструкция экрана должна быть легко разбираемой и снимаемой. Это условие необходимо четко соблюдать, так как частый демонтаж декоративных элементов создает дополнительные трудности. Кроме того, конструкция должна быть такой, чтобы сохранялся свободный доступ к батарейным вентилям. Если вы приобретаете готовую конструкцию, обратите внимание на экран для радиатора леруа мерлен, модель которого отвечает всем перечисленным выше требованиям.
Идеи изготовления экранов для радиаторов своими руками
Экран для радиатора своими руками: пошаговая инструкция
В первую очередь, определитесь с видом желаемой конструкции. Если декорируемая батарея расположена в нише, для ее оформления подойдет плоский экран. В таких случаях подбирают декоративную решетку с учетом размеров ниши и просто устанавливают в ней.
Чаще всего, батареи подвешены на участке стены под окном, в связи с чем, рекомендуется отдавать предпочтение навесным экранам для радиаторов.
Материалы и инструменты для монтажа
Среди всех вариантов изготовления экрана для радиатора наиболее распространенным является монтаж экрана из МДФ или ДСП. Для его изготовления потребуются следующие материалы и инструменты:
- Листы ДСП, цветовая гамма которых гармонирует с интерьером помещения;
- Сетка, поставляемая в виде листов, которая будет использоваться для монтажа лицевой панели и боковых деталей;
- Лист металла для изготовления отражательного элемента;
- Гвозди и столярный клей;
- Крепежные элементы, представленные строительными скобами и шурупами.
Схема монтажа экрана для радиатора
Простейшая конструкция экрана для радиатора представляет собой короб в виде трехсторонней коробки, который характеризуется наличием крышки сверху и ножек снизу. Чтобы собрать экран, необходимо произвести разметку конструкции, вырезать детали в соответствии с полученной схемой, соединить их и закрепить.
Схема выполнения разметки и обрезка деталей
- Первый этап – измерение ширины и высоты радиатора. К полученной ширине необходимо прибавить 10 см, тогда как к высоте – только 5 см. С учетом этих размеров изготавливают лицевую панель экрана. Для монтажа можно использовать стальную сетку, которую впоследствии дополняют профилем из МДФ;
- Далее измеряют глубину радиатора и к полученному значению прибавляют 2,5 см. Полученная цифра – ширина боковых панелей экрана, высота которых соответствует высоте лицевой панели;
- Аналогичным образом измеряют размеры крышки экрана, однако, ее размеры должны быть на 1-2 см больше, чем размеры боковых панелей.
- После выполнения всех необходимых замеров, необходимо приступить к обрезке деталей. Для изготовления лицевого профиля используют листы ДСП или МДФ, из которых вырезают прямоугольные детали шириной 11 см и, использую ножовку, в местах соприкосновения деталей формируют угол, составляющий 45 градусов.
Важно! Вырезав передний профиль, обратите внимание, что на нем необходимо сформировать разнонаправленные углы. Используя эту схему, необходимо вырезать все четыре детали, из которых изготавливают внутреннюю решетку декоративного элемента. Для их фиксации используют столярный клей и дополнительно закрепляют столярными гвоздиками.
Как произвести сборку экрана?
После того, как вы выполнили все предыдущие этапы и вырезали необходимое количество деталей, необходимо произвести сборку декоративного экрана.
- Чтобы изготовить фасадную панель, используйте сетку, из которой легко можно вырезать деталь нужных размеров с помощью ножовки. Для декорирования граней используйте профиль ДСП, который необходимо разместить по всему периметру с внутренних сторон передних углов. Аналогичным образом производят сборку боковых деталей.
Важно! Если вы планируете использовать верх короба в качестве полочки, выбирайте для ее изготовления сплошную доску, в противном случае, отдавайте предпочтение вариантам с дырками, предназначенными для выхода теплого воздуха.
- Изготовьте каркас будущего экрана, пользуясь чертежами, широко представленными на страницах строительных сайтов. Его необходимо надежно скрепить, а в боковых гранях вырезать отверстия для труб, центр радиуса которых должен находиться на расстоянии 7,5 см от высоты и ширины боковой планки;
- Перед тем, как приступить к сборке экрана, у задней стенки необходимо установить металлический экран-отражатель, размеры которого должны соответствовать габаритам декоративного экрана. Благодаря этому вы предотвратите тепловые потери и перенаправите поток инфракрасного излучения от радиатора внутрь комнаты.
- Существует несколько вариантов крепления декоративного радиатора к стене. Это можно осуществлять с помощью монтажа устойчивого каркаса, как описано в нашем случае, также можно закрепить экран на анкерные цанги. Второй способ, в виду необходимости покупки дорогостоящих деталей, является достаточно дорогостоящим.
- Установку решеток можно производить на ножки, которые крепятся к нижней части изделия с помощью строительных уголков. Этот вариант имеет некоторые преимущества, так как, используя регулируемые ножки, вы сможете регулировать высоту конструкции.
Мы рассмотрели достаточно распространенный способ изготовления экрана для радиатора своими руками, для которого нужны только подручные материалы. Если вы не уверены, что изготовленный вами экран справиться со своим функциональным предназначением, вы можете приобрести готовые модели, например, экраны для радиатора леруа мерлен, выполненные на высшем уровне и широко представленные в строительных и мебельных гипермаркетах.
Как сделать экран для радиатора видео
Выбор материала для экрана
Прежде чем приступить к процессу изготовления, необходимо выбрать материал для обшивки. От этого зависит скорость и простота выполнения работы, а также эффективность теплоотдачи батареи в экране.
Пластик использовать не рекомендуется, поскольку он обладает плохой теплопроводностью, стоит недёшево, а обрабатывать его очень сложно. Кроме того, такой материал под воздействием тепла может покоробиться и покрыться пятнами, а через несколько лет – потерять свою привлекательность.
Как вариант, можно применить металл – отличный проводник тепла. Вот только для сооружения конструкции из этого материала нужны навыки и специальные инструменты.
Готовый фасад экрана из дерева
Дерево – экологически чистый материал, который характеризуется лёгкостью в работе.
Единственный и главный минус – плохая проводимость тепла, которую повысить невозможно. Но всё же правильно изготовленный экран из дерева может быть вполне эффективным. А красота заложена уже в самой текстуре натуральной древесины.
Некоторые используют ротанг для создания такой конструкции. Это экологически чистый плетёный материал из высушенных стеблей каламуса. Особой популярностью пользуется мебель, изготовленная из ротанга. Этот материал также отлично задекорирует коробку для батареи.
Гипсокартон – неплохой вариант, правда, он довольно часто растрескивается и шелушится от перегрева. Но при желании его состояние можно улучшить и сделать отличную коробку для батареи и отделать самыми различными способами – на выбор.
Экран для батареи из гипсокартона
Фирменная или самодельная?
А это — кому как. Мой хороший знакомый — Кулибин от Бога — изготовил себе аж целый набор универсальных сеток, которые подогнал под свой Шевроле. Но он — рукастый фанат, у которого много свободного времени. Он перепробовал и жестко закрепленные, и съемные конструкции, закрепляя свои поделки то саморезами, то клипсами. Материал — алюминий или пластик. Алюминий — легкий и прочный, но знакомый говорит, что со временем тот быстро тускнеет. Пластик легко обрабатывать, но вот его прочность — не ахти какая. Поэтому его последняя поделка сделана аж из нержавейки! Выглядит достойно, но про стоимость и возню лучше не спрашивать…
Что до типа крепления, то съемные сетки легко снимать для прочистки, но в дороге они любят противно дребезжать. Напротив, намертво закрепленная конструкция звуков при езде не издает, но чистить ее, прямо скажу, неудобно.
Как работает система отопления?
Если вы боитесь, что закрыв отопительные приборы экранами, в комнате станет прохладнее, то это не так. Правильно выбранная конструкция, учитывающая принципы работы радиатора, не снижает степени его теплоотдачи.
Отопительные приборы осуществляют передачу тепла двумя способами – конвекция (смешивание холодных и теплых воздушных масс) и лучистая энергия (мощность излучения тем выше, чем больше температура радиатора).
Батареи начинают нагревать воздух сначала за счет конвекции, но с повышением температуры интенсивнее идет инфракрасное излучение. Отопительные приборы, изготовленные с учетом новейших технологий, способны улавливать меняющиеся внешние условия, перераспределяя потоки энергии, чтобы повысить ее передачу.
Допустим, циркуляция воздуха затруднена портьерой или декоративным щитом. Современный радиатор начнет повышать температуру передних панелей, чтобы теплоотдача начала происходить не конвекционно, а за счет инфракрасного излучения. Это свойство заметно увеличивает эффективность работы радиаторов.
При любом типе радиаторов необходимо, чтобы лицевая панель декоративного экрана имела множество отверстий, а между панелью и радиатором было достаточно места для образования воздушной прослойки. Таким образом, не будет нарушаться передача тепла посредством конвекции.
Если поместить за отопительный прибор подложку с теплоотражающими свойствами, а изнаночную поверхность экрана сделать черного цвета, это позволит увеличить теплоотдачу за счет инфракрасного излучения.
Как усилить теплоотдачу экрана
Деревянный экран с резьбой
Подача тепла осуществляется методом лучеиспускания в ИК диапазоне и за счёт потоков теплого воздуха – конвекции. На изменение соотношений этих двух показателей могут влиять перепады температуры горячей воды в отопительной системе, а также тип конструкции и внешние условия.
Металлический экран
Металлический зкран для батареи
Для того, чтобы коробка для батареи имела хорошую теплопроводность, её внутренность нужно покрасить в чёрный цвет. Тогда она будет поглощать ИК от отопительного устройства и подавать его в комнату. Усилить теплоотдачу можно, добавив дополнительное тепловое экранирование со стороны стенки. Для этого идеально подойдёт теплоизолирующий синтепон с односторонним алюминиевым покрытием. Такой материал способствует отражению потока ИК от стенки и практически не проводит тепло. Толщина материала должна быть не менее 5 см. Также можно использовать пенопласт с алюминиевым покрытием, правда, он менее практичен и не сгибается. Поэтому его будет довольно трудно засунуть за отопительный прибор.
Ошибки, которые часто совершают при изготовлении декоративного экрана для батареи
- Конструкции с минимальной вентиляцией препятствуют нормальному конвенционному процессу. Образовавшаяся в результате этого подушка с тёплым воздухом ещё больше уменьшает теплообмен. С таким устройством идёт потеря тепла как минимум на 25 %.
- Дизайнерские недоработки. К примеру, когда батарея зашита, вроде бы всё ничего, но вот труба осталась снаружи. Здесь имеет место явный дизайнерский просчёт.
- Густо обрешёченный экран с планками, ширина которых больше, чем промежутки между ними, также является неэкономичной. В таких конструкциях теплоотдача снижается на 7-10 %.
Разновидности аксессуара
В зависимости от того, какой способ установки выбран, различают три типа экранов:
- трехсторонний короб с крышкой (тумба);
- плоская панель;
- навесной экран.
Если нужно полностью скрыть батарею, используют конструкцию в виде закрытого короба с крышкой. Радиатор в нише или под подоконником маскируют щитом в виде плоской панели. Если радиатор выступает из-под подоконника, то используют навесной экран, состоящий из крышки и плоского фасада.
При изготовлении декоративного щита можно выбрать такие материалы или их сочетания:
- металл;
- дерево;
- пластик;
- стекло;
- плиты МДФ, ДСП, ДВП.
Щит из металла отлично проводит тепло. Металлическому изделию можно придать весьма изысканный вид с помощью перфорации или сварки по наброскам заказчика. Но чтобы работать с металлом самостоятельно, нужны навыки и оборудование.
Экраны из древесины экологичны, выглядят благородно. При этом дерево – податливый материал, весьма простой в обработке. Но деревянные щиты под воздействием горячего воздуха и влажности склонны к деформации и пересыханию, поэтому подбирать нужно качественную, просушенную древесину, а готовый экран пропитывать специальными средствами.
Пластик подкупает своей доступностью, богатым выбором цветов, легкостью в обработке. Но он недолговечен, от высокой температуры деформируется, выделяет небезопасные для человека вещества. Поэтому пластиковые экраны не следует устанавливать там, где живут люди.
Экраны из закаленного стекла прочные, само стекло толстое, с уже обработанными краями. Декорировать стекло можно практически любым рисунком, дополнить светодиодной подсветкой. Стеклянные экраны относят к категории элитных моделей, стоят они недешево.
МДФ-экраны – наиболее распространенный вариант оформления отопительных приборов. Плиты из мелкодисперсионной фракции по своему качеству мало отличаются от древесины, за ними легко ухаживать, с ними легко работать. Экраны из МДФ отличаются богатством цветовой палитры, разнообразием текстур и стилей.
При изготовлении декоративных щитов креативные мастера могут использовать нетипичные материалы, например, плотную ткань.
Рекомендации
Декоративный экран не должен препятствовать обогреву помещения, особенно если радиаторы старого образца. С этой задачей хорошо справляются панели с сеткой, решеткой или полотна с большим числом отверстий, не затрудняющие прохождение воздуха.
Для повышения функциональности, долговечности и внешней привлекательности экрана исходные материалы можно комбинировать.
Декоративный экран защищает от пыли, но уборки все равно не избежать. Выбирая модель экрана, учитывайте случаи уборки, плановых сезонных работ, аварии.
Создание декоративного щита своими руками не вызовет затруднений, если понимать технологию и иметь хотя бы небольшой опыт столярных работ.
О том, как сделать экран на батарею своими руками, смотрите в следующем видео.
Установка внешнего элемента решетки — металлической рамы
Изготавливают оконную решетку и с таким элементом, как металлическая рама, и без него.
Для изготовления подобного варианта оконной решетки без обрамления идут только:
- стальная полоса;
- арматурный прут.
Если требуется установить решетку на окна дачного домика, тогда элементы сварки и ковки вряд ли понадобятся. Особенно если дом простой, деревянный. В таком варианте вертикальные детали располагаются в значительном отдалении друг от друга, так что естественное освещение затеняться не будет.
Решетка без внешней металлической рамы
Шаг первый. Используется полоса металла толщиной 4 мм и шириной 40 мм. А вот длина обладает зависимостью от следующих факторов:
- насколько широк оконный проём;
- сколько в решетке перекладин.
Еще потребуется гладкая арматура Ø 14 мм. Длина арматурного прута будет зависеть:
- от востребованного числа вертикальных элементов;
- от высоты окна.
Кроме того, потребуется иметь резьбовую шпильку Ø 10-12 мм.
Для создания основной решетки (горизонтальной) нужно будет запастись двумя металлическими полосами достаточной длины. Их размер должен быть на 5 мм меньше, чем ширина проёма окна. Полосы потребуется закрепить в нижней и верхней зонах решетки.
Третью полосу установят в средней части конструкции. Эта полоса станет связующим звеном между несколькими срединными или же всеми прутьями арматуры.
Шаг второй. В центральную часть решетки потребуется вварить вспомогательную усиливающую перемычку.
Шаг третий. Теперь потребуется обработать металлические полосы, нарезанные в соответствии с нужными размерами. Края полос проворачивают на 90 градусов.
Шаг четвертый. Выделяют края полос — ориентировочно 10-12 см. Край укладывают на стол и надежно закрепляют к металлической столешнице. Через полосу-прокладку из металла, то есть достаточно прочную, этот элемент затягивается двумя струбцинами. Можно зажать полосу в больших тисках.
Затягивание металлических полос двумя струбцинами
Для захвата свободного края полосы и неспешного разворота его под прямым углом используется газовый ключ. Такие действия проводят с каждой длинной стороной полосы.
Шаг пятый. Когда полосы будут подготовлены, на них производят разметку, чтобы просверлить отверстие, диаметр которого на 1-2 мм превышает тот же параметр прутьев арматуры. Сверлится отверстие Ø 15-16 мм.
Теперь полосу можно передвинуть, чтобы сделать очередное отверстие на одинаковом расстоянии от прежнего. Такие действия будут проводиться до того момента, пока не просверлится последнее отверстие.
Шаг шестой. Отверстия просверлены, можно вставлять в них прутья арматуры. Элементы решетки собираются в общую конструкцию, скрепляются сваркой.
Шаг седьмой. При отгибании краев выделяются монтажные площадки полос. На них делается разметка, чтобы приварить резьбовые шпильки. Каждая из шпилек должна иметь длину, равную толщине оконного блока с добавление 3-х см (от края следует отступить по 1-2 см). Эти дополнительные 3 сантиметра потребуются для накручивания изнутри помещения фиксирующих гаек.
Шаг восьмой. Нужно приварить шпильки к той из сторон полосы, что будет прижиматься к раме окна. Приваривать следует сплошным швом. После приваривания, на шпильку будет тут же накручена гайка.
Сборка решетки с двумя поперечными полосами
Шаг девятый. Для очистки решетки от ржавчины применяют железную щетку. После этого каждый элемент решетки протирается обезжиривающим раствором. Нужно дождаться, когда растворитель испарится, решетка высохнет.
Шаг десятый. Далее производится разметка оконной рамы, по обозначенным местам просверливаются отверстия. Тогда решетка будет крепиться к оконному блоку через приваренные шпильки, вставляемые в отверстия.
Шаг одиннадцатый. Можно поднять решетку и прижать к оконному блоку торцами штырей. Тогда на раме останутся точки, имеющие значение меток. По этим меткам впоследствии просверливают отверстия насквозь.
Приваривание шпилек
Сверлить отверстия желательно сверлом по дереву. Его диаметр должен оказаться на 2-2,5 мм шире диаметра шпильки. Тогда шпилька будет свободно, но плотно входить в «гнездо». Сверло должно иметь длину, превышающую толщину оконного блока хотя бы на 1 см.
Шаг двенадцатый. Решетка монтируется на раму. С этой целью в отверстия оконного блока потребуется вставить штыри-шпильки. Изнутри надевают шайбы достаточной ширины и закручивают гайки.
Видео: Как сделать решетку на окна своими руками:
Этапы изготовления декоративного экрана на батарею
1. Производим замер батареи, делая небольшой запас в высоту – 50 мм., и в ширину – 100 мм. В точности по сделанным замерам разрезаем древесноволокнистую плиту. Вот и готова передняя часть коробки.
2. Затем замеряем глубину батареи и добавляем 25 мм. Разрезаем плиту на две одинаковые части такого размера. Высота должно соответствовать передней части пластины. Крышку нужно сделать размером на 12 мм. больше, чем боковые части, и на 25 мм. шире передней
Подготовка панелей
3. После этого продырявливаем переднюю часть, проведя линию снизу на 110 мм. и сверху на 75 мм. Диаметр отверстий на противоположной стороне каждой линии должен составлять 12 мм. Чётко по линиям вырезаем квадрат, не выходя за пределы отверстий.
4. Вдоль всей детали делаем срез на 45 градусов пилой. Конец, полученный в результате спиливания, можно использовать в качестве отделки. Отделка производится таким образом, чтобы она доставала до противоположного угла. Это нужно повторить несколько раз, пока не получим 4 одинаковые части, предназначенные для краёв внутри. Чтобы они плотно прилегали, обрез нужно делать только после примерки.
Изготовление короба
5. После этого можно приступать к изготовлению сетки для полученного в коробе окна. Её делают как из дерева, так и из металла. Главное – понимать, что её размер должен быть несколько больше по периметру окна – для внутреннего крепления. Если сетка готова, её можно соединять с передней частью.
6. Затем собираем полностью экран, соединяя переднюю часть с боковыми панелями.
7. Ножки нужно закрепить. Их вырезают из древесноволокнистой плиты. Для удобства ножки должны быть регулируемыми. Их размещают по внутренним передним углам. После того, как коробка готова, устанавливаются и регулируются ножки.
8. Для того чтобы конструкция была прочной и не смещалась, внутри её крепят рейками.
9. Чтобы максимально увеличить теплоотдачу в комнату, из металлической сетки вырезают кусок по размеру передней части экрана и соединяют его с конструкцией.
Вот и готов декоративный экран для батареи отопления. Процесс его изготовления довольно простой. Главное – выбрать правильный и безвредный материал для его сооружения. Ведь некоторые материалы в процессе нагревания могут быть небезопасными для здоровья.
Установка короба на место
Самостоятельное изготовление короба из гипсокартона – пошаговая инструкция
Аккуратный короб из гипсокартона для фиксации плоского декоративного экрана можно изготовить самостоятельно.
Таблица 3. Пошаговая инструкция изготовления короба из гипсокартона.
| Иллюстрация | Описание |
|
|
Шаг 1. Направляющий профиль для гипсокартона (27 х 28) используют для изготовления реек, длина которых равна параметрам изготавливаемой конструкции. |
|
|
Шаг 2. В направляющую с одной стороны помещают профиль. |
|
|
Шаг 3. Изготавливают отверстия. |
|
|
Шаг 4. Каркас собирают, контролируя его геометрические параметры при помощи строительного уровня. |
|
|
Шаг 5. Фиксируют панели гипсокартона. |
|
|
Шаг 6. В гипсокартоне вырезают отверстие и устанавливают декоративный экран. |
После монтажа, короб красят в желаемый цвет под интерьер комнаты.
В дополнение, рекомендуем вам нашу статью, по теме – Балясины из дерева, где мы рассмотрели их виды, а также, пошаговую инструкцию самостоятельного изготовления.
Что выбрать экран под ванну или плитку?
Выбор между экраном под ванну и плиткой зависит от личных предпочтений и стиля оформления ванной комнаты.
Экран под ванну — это пластиковая или стеклянная панель, которая крепится к краю ванны и защищает пол и стены от брызг воды во время принятия душа. Экраны под ванну могут быть прозрачными или матовыми, а также иметь различные дизайнерские отделки.
Плитка — это традиционный материал для отделки стен и пола в ванной комнате. Плитка бывает различных размеров, форм и отделок, таких как глазурованная, неглазурованная, матовая, глянцевая и другие. Плитка может быть дороже, чем экран под ванну, но ее выбор позволяет больше вариантов для дизайна ванной комнаты и создания индивидуального стиля.
Таким образом, выбор между экраном под ванну и плиткой зависит от ваших предпочтений в дизайне и бюджета. Если вы хотите простой и функциональный вариант, то можно выбрать экран под ванну. Если же вы хотите более эстетичное оформление и готовы потратить больше денег, то можно выбрать плитку.
