Как правильно закрепить трос к стене здания: советы и инструкции по креплению троса

В статье рассматривается различные способы крепления троса к стене здания. Описываются особенности установки крепежных элементов, необходимых инструментов и материалов. Приводятся рекомендации по выбору оптимального варианта крепления троса к стене в зависимости от конкретных условий и требований.

Что нужно помнить при прокладке кабеля по воздуху

Любой профессиональный монтажник справится с укладкой электрической проводки внутри помещений, однако прокладка кабеля по воздуху практически всегда вызывает определенные проблемы и трудности.

Существуют два основных метода, позволяющих провести коммуникации между зданиями — по воздуху и под землей. В каждом случае есть определенные достоинства и недостатки.

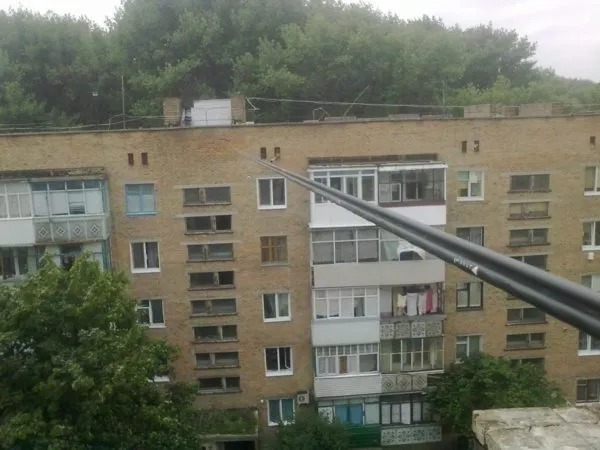

Монтаж СИП провода по воздуху

• менее трудоемкие работы;
• в сравнении с подземными коммуникациями проложить кабель по воздуху можно практически всегда;
• меньшая протяженность кабельной линии.

Воздушная прокладка кабеля проще и дешевле чем подземная

• слабая устойчивость к статическому электричеству и грозовому разряду;
• необходимость высокой прочности и устойчивости к тяжелым погодным условиям;
• вероятность своевременного выхода из строя, что может быть связано с трением о другие предметы или растрескиванием из-за набора влаги.

Однако существуют особые рекомендации по выбору материалов, технологии монтажа и эксплуатации, позволяющие нивелировать все перечисленные недостатки.

Область применения

Прокладка кабеля по воздуху возможна в электрических сетях, напряжение которых не превышает 1000 В, что соответствует правилам ПУЭ. Большинство подобных процедур выполняется для соединения двух зданий или здания с линией электропередач, при этом расстояние между объектами должно быть небольшим. Данный вариант подходит во всех случаях, когда нет возможности разместить опоры ЛЭП или вырыть траншеи, либо заказчики хотят сэкономить, поскольку монтаж проводки под землей с финансовой точки зрения никогда не будет целесообразным.

Прокладка по воздуху обычно применяется при небольшом расстоянии между зданиями

Данные технологии могут применяться для обустройства систем освещения внутри помещений с высокими потолками, к которым относятся производственные цеха и огромные склады. Специальные тросовые растяжки позволяют организовать качественное уличное освещение.

Владельцы загородных или частных домов могут избежать трудоемкой работы по выкапыванию траншей, поскольку намного экономичнее и проще протянуть кабель по воздуху от основного распределительного щита до многих хозпостроек, включая мастерскую, гараж, летнюю кухню или баню.

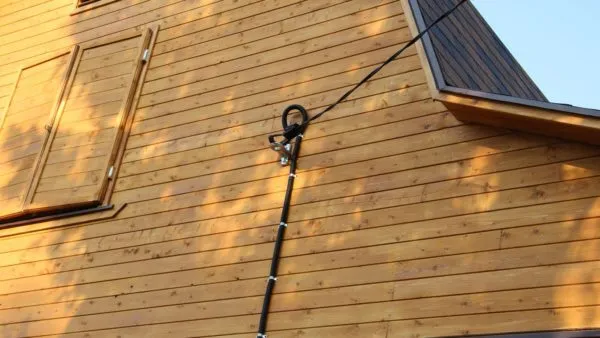

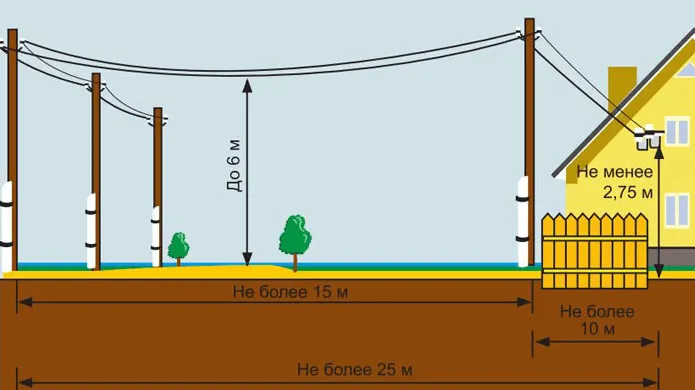

Воздушная подводка электричества к частному дому

Благодаря наличию троса можно прокладывать как трехжильную электрическую проводку небольшой мощности, так и кабель с большим сечением, предназначенный для питания мощной техники.

Подготовительные работы

Любые монтажные работы начинаются с подготовительного этапа, включающего проведение расчетов. Для начала следует подсчитать необходимое сечение провода. Данная характеристика напрямую зависит от общей мощности коммутируемых электрических приборов. После этого нужно измерить расстояние от одного подключаемого объекта до распределительного щитка. Важно учитывать подъемы и повороты кабельной линии.

Как только будут завершены предыдущие подсчеты, можно переходить к выбору троса. Этот элемент системы должен выдержать нагрузку устанавливаемого кабеля на каждом участке трассы. Чтобы избежать обрыва линии при наружной прокладке, для расчета прочности троса и остальных крепежных деталей берут вес кабеля, помноженный на три. Практически всегда достаточно взять оцинкованный трос диаметром 4,5 или 6,7 мм. Для струнного метода подходит стальная или горячекатаная лакированная проволока, толщина которой составляет не менее 5 мм.

Прокладка кабеля по несущему тросу к содержанию ↑

Выбор диаметра и материала троса

Оцинкованная стальная проволока подходит для опор, расположенных на расстоянии не более 6 м. При условии, что вес проводки невелик, ее диаметр можно составлять 2-3 мм. Если расстояние между опорами выше, особенно более 10 м, используют тяжелый кабель, обязательно следует выбрать оцинкованный трос диаметром около 6 мм. Он способен выдерживать нагрузку кабеля, сечение которого достигает 10 кв. мм. Изделия больших размеров в частных домах используются редко, что связано с отсутствием необходимости в большой мощности. Указанный выше трос может использоваться для монтажа тяжелого кабеля с последующим креплением 5-6 уличных фонарей, оснащенных легким корпусом.

Для подсчета веса кабеля смотайте его и воспользуйтесь обычными весами. Данная величина может быть рассчитана по марке изделия, указанной в техническом паспорте. Там вы найдете вес кабеля на 1 м длины. Остается умножить эту величину на протяженность кабельной трассы, в результате станет известно, какую нагрузку он будет оказывать на стальную проволоку или трос.

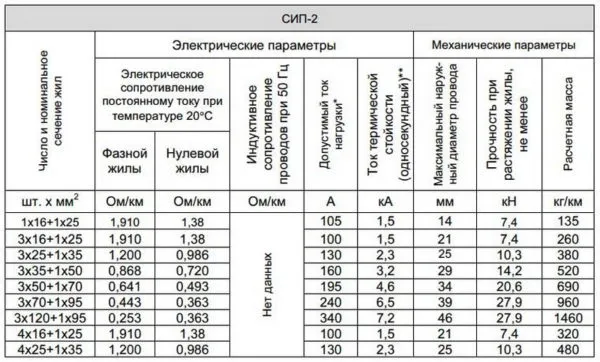

Вес и другие технические характеристики кабеля СИП-2

В бытовых условиях может использоваться кабель скрытой проводки. Для защиты изоляции достаточно спрятать его в гофрированную трубу малого веса. В интернете и различных справочниках полно таблиц, которые позволяют определить вес кабеля, исходя из его марки. Есть и специальные калькуляторы.

Для больших нагрузок тока рекомендуется применять изделия, предназначенные для воздушной прокладки:

• кабель марки АВТ и АРТ со встроенным несущим тросом;
• АВРГ, АПВГ и АВВГ, крепящиеся к стальному тросу.

к содержанию ↑

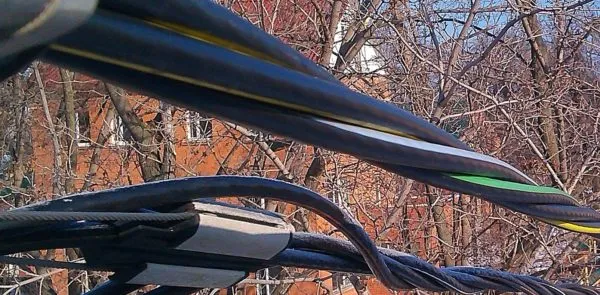

Крепление кабеля к тросу: опорные и натяжные элементы проводки по воздуху

Существует несколько крепежных элементов, используемых для монтажа на стены зданий и других объектов для фиксации тросовой растяжки. Конструкция будущего крепления зависит от материала и габаритных размеров троса.

Перечислим несколько разновидностей:

1. Натяжной болт, крюк и анкер. Такая комплектация подходит для гибкого многожильного кабеля, который может прокладываться при помощи катаной стальной проволоки диаметром 6 мм.
2. Несколько анкеров для натяжки струн малого диаметра подойдут для легкого кабеля, сечением которого не превышает 6 мм, а расстояние между коммутируемыми объектами — 10 м. При этом недопустима установка осветительных устройств.
3. Специальные анкера для тросов и проволочной катанки могут выдерживать тяжелую электрическую проводку, соединяющую объекты на любых расстояниях с шагом опор до 12 м.

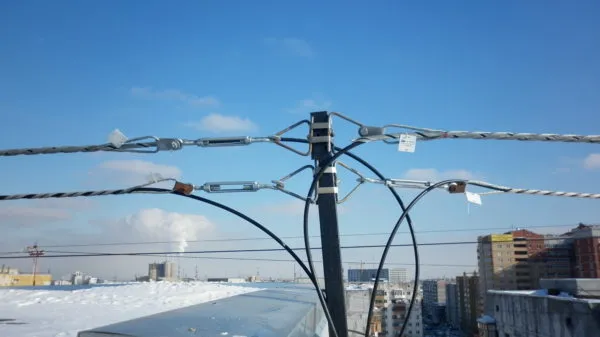

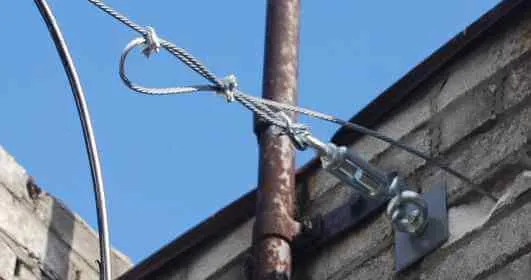

Установка натяжной муфты для несущего троса

Также существуют крепления, позволяющие соединять две параллельные линии. Одна используется для организации электроснабжения, другая — для установки осветительных приборов. В первом случае осуществляется монтаж силового кабеля сечением 10-35 кв. мм, во втором — осветительных устройств и распределительных коробок, содержащих медные провода 2,5-4 мм.

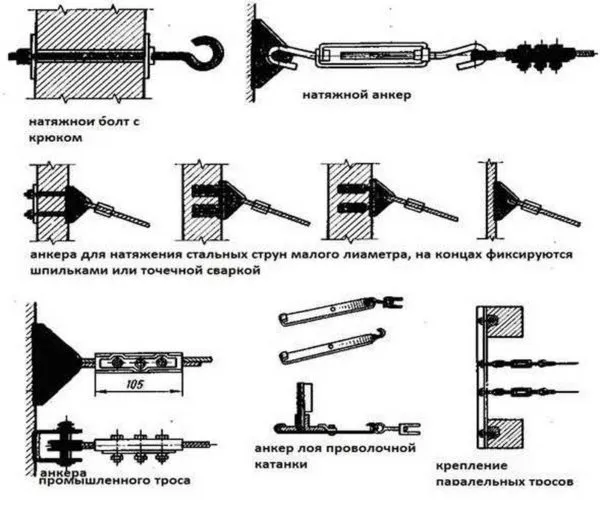

На рисунке ниже вы можете ознакомиться со всем разнообразием крепежных элементов, используемых для монтажа проводки по воздуху:

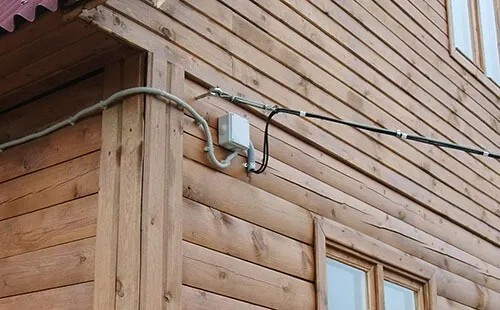

Способы крепления воздушного кабеля к содержанию ↑

Требования к установке концевых креплений и особенности монтажа

Крайне не рекомендуется фиксировать концевые/крепежные элементы к кровле или декоративной обшивке здания. Если используется трос, который должен выдерживать существенные нагрузки, то для крепления следует воспользоваться стальными пластинами, установленными на несущих стенах с последующим стягиванием при помощи сквозных болтов.

Над пешеходными зонами кабельные линии должны прокладываться на высоте не ниже 2,7 м, проезжими частями — 6 м. Анкера струн для легкой нагрузки можно стягивать простыми саморезами по бетону.

Лучшим вариантом считается закладка натяжных анкеров в стены здания еще при его строительстве, однако на практике такой подход используется крайне редко. Поэтому в дальнейшем приходится создавать отверстия в стенах при помощи перфоратора. Ниже концевого крепления монтируется металлическая пластина, оснащенная болтовым контактом для заземления. Опускается она обычно на 20-30 см. С катаной проволокой для заземления пластина соединяется при помощи сварки. Можно выполнить заземление, применив медный проводник сечением от 2,5 кв. мм.

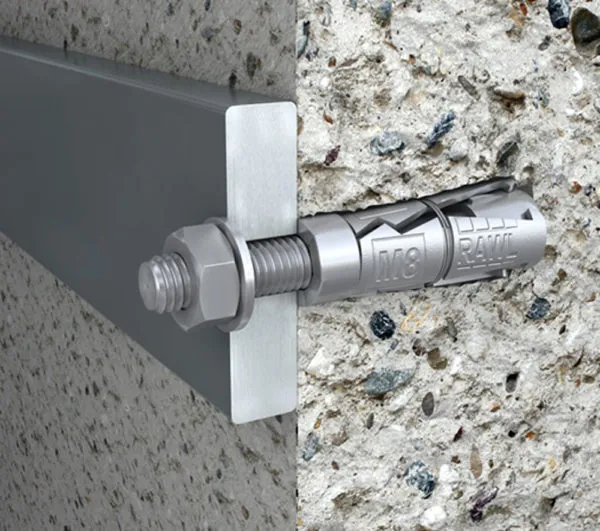

Крепление к бетонной стене анкерными болтами к содержанию ↑

Технология монтажа

После проведения расчетов и покупки материалов с необходимыми техническими параметрами приступают к установке анкеров и других крепежных элементов электрической проводки. В большинстве случаев обходятся стальными пластинами, которые стягиваются специальными шпильками. К ним привариваются кольца, необходимые для крепления троса. Натяжение позволяет избежать провисания за счет равномерного распределения нагрузки по стене.

Один конец троса крепится при помощи петлевых зажимов. Затем винтовые муфты крепятся ко второму концу, чтобы, к примеру, натянуть трос между столбами и довести до состояния струны. Специальный бандаж применяется для подвязки кабеля к струнам. Для монтажа тросовой электропроводки на улице подойдут обычные пластиковые хомуты, полоски оцинкованного железа или проволоки. Расстояние между креплениями провода к тросу не должно превышать 0,6-0,8 м.

Рекомендация из практики

Если для крепления кабеля к тросу применяется вязальная проволока, старайтесь не перебарщивать с силой затягивания, чтобы случайно не перерезать изоляцию или жилы. Чтобы исключить подобные ситуации, можно разместить между бандажом и тросом прочную прокладку из изоляционного материала.

Во всех местах крепления нужно придерживаться одной схемы намотки — не менее 7 витков бандажа. Если применяются пластиковые хомуты, убедитесь в соответствии их эксплуатационных параметров: они должны выдерживать низкие и высокие температуры, иначе могут рассохнуться и развалиться.

Для дополнительной защиты линии и изоляции кабеля рекомендуется использовать гофрированные трубы. Это уменьшит негативное влияние плохих погодных условий, понизит финансовые затраты на эксплуатацию и последующее, возможное восстановление трассы.

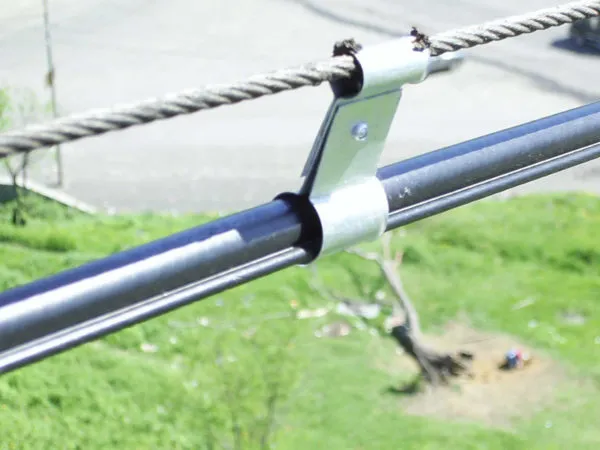

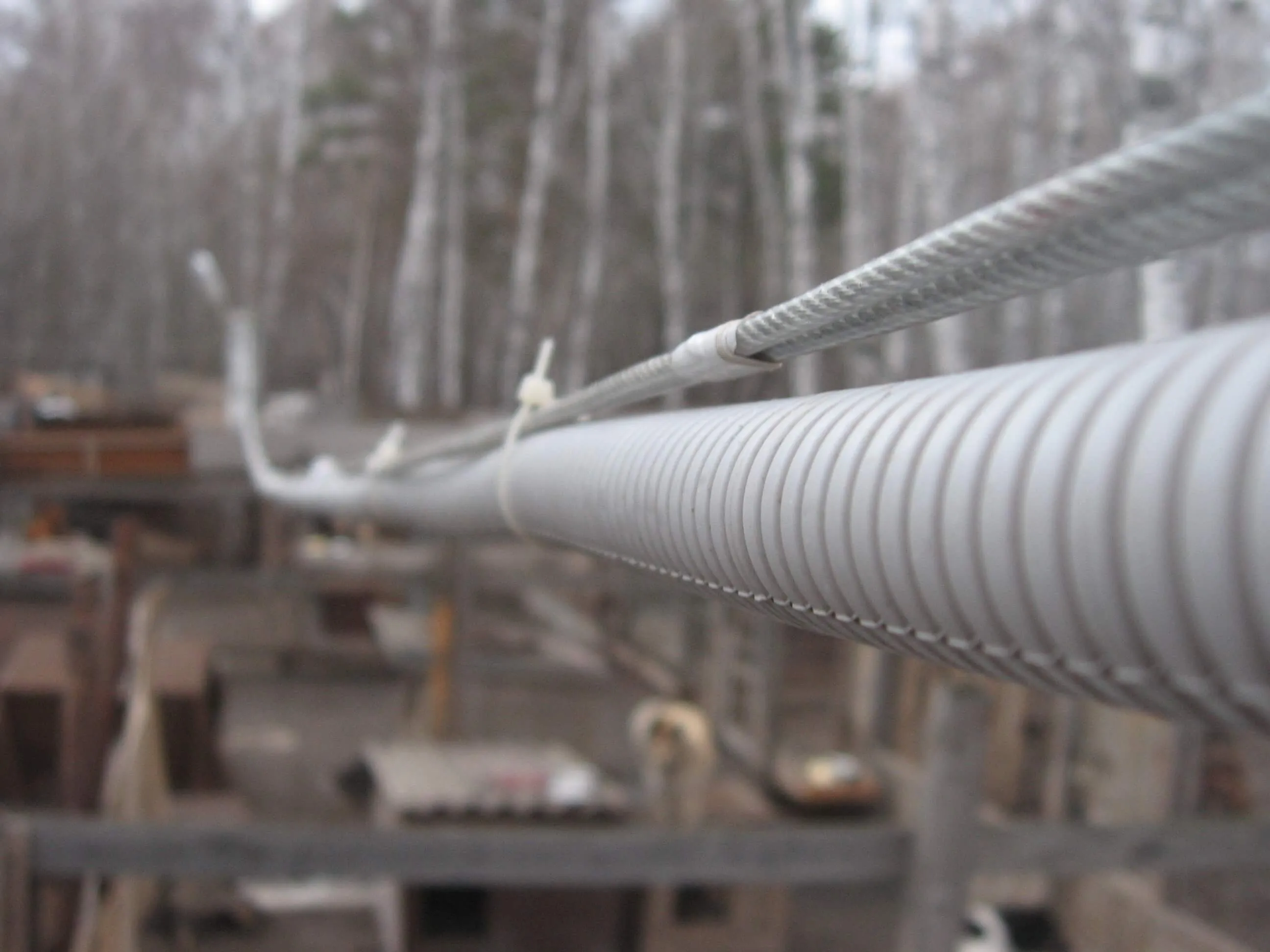

Проведение проводов по воздуху в гофротрубе

Если нет возможности собирать линию сверху, можете попробовать сделать это на земле. Прямо там следует прикрепить кабель к тросу, а уже после натянуть его между опорами.

Самодельный скользящий подвес

В строительных магазинах продаются разнообразные подвесы для тросовой проводки. Однако при небольшом объеме работ можно обойтись своими силами, создав самодельный крепежный элемент.

Для этого будут нужны:

• кусачки;
• круглогубцы;
• оцинкованная проволока из стали (желательно более гибкая);
• стержень, диаметр которого выше данной величины монтируемого кабеля.

Используя кусачки, создайте несколько отрезков проволоки длиной 25-30 см. Возьмите круглогубцы и выполните воздушную петлю в середине каждого из них. Ее диаметр должен быть равным величине прокладываемого кабеля, поскольку следующий шаг — продеть его через «кольца».

Намотайте проволоку на стержень, чтобы создать компоненты для фиксации кабеля к тросу. Для начала намотайте один, затем — другой конец. Шаг получившейся спирали должен составлять порядка 20 мм. Благодаря этим действиям вы создадите самодельный кабельный подвес.

Для прокладки кабеля по воздуху закрепите трос, затем разместите подвесы с шагом 50-80 см и проденьте через них кабель. После этого свободный конец троса фиксируют на втором здании.

Можно ли заменить трос канатом

Если коротко, то нельзя. Канат не обладает нужными свойствами и качествами, поскольку при воздействии негативных факторов окружающей среды изделия из ткани быстро выходят из строя. Канат поддается растягиванию, легко перетирается и рвется. Из-за низкой прочности происходят провисания, а обрыв провода приведет к созданию электро- и пожароопасной ситуации.

Технология монтажа тросовых электропроводок

Теоретически монтаж кабеля по воздуху легче, чем организация подземных коммуникаций. Однако на практике он связан с соблюдением важных требований и выполнением работ, которые под силу только квалифицированным и опытным электрикам. Малейшие ошибки могут привести к снижению безопасности кабельной линии, поэтому рекомендуется обратиться к профессиональным мастерам хотя бы для консультации.

Прокладка кабелей в воздухе на тросах

Размещено 24.12.2010 (актуально до 11.01.2012)

Монтаж кабелей на тросах рекомендуется выполнять в тех случаях, когда другие виды прокладки кабелей не могут быть применены по технологическим, конструктивным или экономическим соображениям. Прокладку силовых кабелей на тросах применяют в сетях напряжением до 1 кВ как внутри помещений, так и вне их. Кабельные проводки на тросах внутри помещений (цехов) выполняют по колоннам вдоль и поперек здания, а также между стенами, а вне помещений — как правило, между стенами зданий.

Для силовых линий, прокладываемых на тросе, применяют такие же кабели, как и для прокладки внутри зданий и сооружений. Выбор марки кабеля определяется проектом. Кабели, прокладываемые вне зданий, в том числе и под открытыми навесами, должны иметь защитное негорючее наружное покрытие.

Выбор троса производят в зависимости от несущей нагрузки. В качестве несущего троса применяют сплетенные из стальных оцинкованных проволок канаты по ГОСТ 3062-80 или ГОСТ 3063-80, горячекатаная сталь круглая по ГОСТ 2590-71.

Прокладка кабеля на тросах: а — по колоннам, б — то же с креплением троса к стене, в — между стенами 1 — обхват конечный; 2 — муфта натяжная; 3 — кабельный подвес; 4 — трос несущий: 5 — обхват промежуточный; 6 — кабель; 7 — колонна; В — анкер; 9 — стена; 10 — зажим тросовый.

Расстояние между анкерными креплениями несущего троса определяется в проекте и должно быть не более 100 м. Расстояние между промежуточными креплениями должно быть не более 30 м при прокладке одного-двух кабелей сечением до 70 мм2, 12 м — при прокладке больше двух кабелей сечением 70 мм2 и во всех случаях прокладки кабелей сечением 95 мм2 и выше. Расстояние между кабельными подвесками должно быть 0,8. 1 м. Анкерные концевые конструкции должны крепиться к стенам или колоннам зданий; крепление их к балкам и фермам не допускается.

Заготовку несущих тросов и кабелей, комплектование заводских изделий и изготовление конструкций по чертежам следует производить на монтажно-заготовительных участках. Заготовленные отрезки тросов и кабелей необходимо замаркировать и намотать на инвентарные барабаны.

Анкерные устройства должны прикрепляться к стенам зданий с помощью шпилек и болтов либо поворотной откидной планки, которая закладывается через заготовленное отверстие в стене. Концевые и промежуточные обхваты крепят на колоннах зданий стяжными шпильками.

Подъем и закрепление несущего троса, раскатанного вдоль трассы, производят с автовышек, гидроподъемников, подмостей, лесов и т. д.

Установку на анкере натяжной муфты или ручной лебедки, закрепленной на конце несущего троса, когда второй конец троса закреплен на другом анкере, следует производить натяжкой троса монтажными блоками (полиспастом). Для этого трос следует предварительно вытянуть вручную и закрепить его в блоке.

Установка анкеров на стене и обхватов на колонне: а, б — на стене с креплением на болтах; в — на стене с откидной планкой; г, д — на колонне на шпильках 1— анкер; 2 — зажим тросовый; 3 — несущий трос; 4 — болт; 5 — муфта натяжная; 6 — анкер с откидной планкой; 7 — обхват концевой, 8 — шпилька; 9 — колонна; 10 — обхват промежуточный.

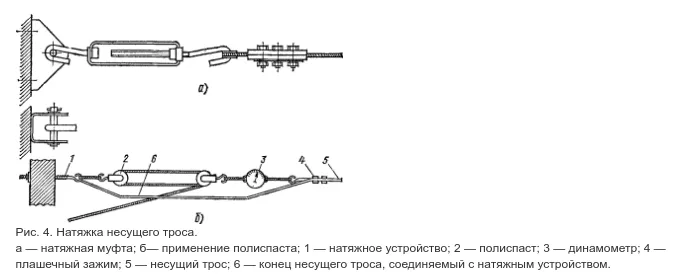

Окончательное натяжение несущего троса и регулировку стрелы провеса производят натяжными муфтами или ручными лебедками. Стрела провеса троса после прокладки кабелей должна быть равной 1/40. 1/60 длины пролета, что для пролета в 6 м составляет 100. 150 мм, а для пролета 12 м — 200. 300 мм.

Раскатку, подъем и укладку кабелей в подвесные кабельные конструкции рекомендуется выполнять с применением специальных механизмов и приспособлений. Монтаж одного кабеля может быть осуществлен совместно с монтажом несущего троса. С этой целью кабель к тросу закрепляют непосредственно на земле, с помощью монтажных блоков или лебедки осуществляют подъем вместе с кабелем и натяжку несущего троса, а затем и крепление троса в анкерных устройствах.

Специальная ручная лебедка

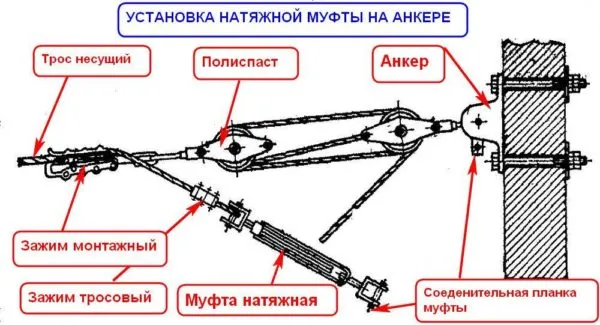

Установка на анкер натяжной муфты: 1 — трос несущий; 2 — зажим монтажный; 3 — полиспаст; 4 — анкер;
5 — соединительная планка муфты; 6 — муфта натяжная; 7 — зажим тросовый.

Все не имеющие окраски или гальванопокрытия металлические изделия и оголенные места стального троса внутри помещений а также стальной трос на всем протяжении при прокладке вне помещений независимо от наличия покрытия должны быть покрыты смазкой (например, солидолом). Внутри помещения стальной трос, имеющий гальванопокрытие, покрывают смазкой только в тех случаях, если он может подвергаться разрушению под действием агрессивной окружающей среды в процессе эксплуатации.

Защита кабелей, проложенных открыто на воздухе, от солнечных лучей должна осуществляться в соответствии с указаниями, приведенными в проекте.

Тросовая линия электропроводки представляет собой стальной несущий трос, к которому подвешены изолированные незащищенные или защищенные кабели. Способы крепления проводки к тросу универсальны: использование специальных тросовых подвесок, крепление непосредственно к тросу (струнная подвеска) и на подвесных и опорных конструкциях с изоляторами, а также на рейках, коробах, лотках, трубах и других конструкциях, подвешенных к тросу.

Кроме несущего троса и кабелей в состав линии тросовой проводки входят анкерные, натяжные и поддерживающие устройства, детали крепления кабеля к несущему тросу. Для комплектации кабельных линий на тросах применяют следующие заводские изделия и детали, необходимые как для заготовки линий, так и для их монтажа: натяжные муфты для стальных тросов с ходом винта 50, 100 и 300 мм; анкеры для концевого крепления стальных тросов к строительным элементам зданий; зажимы для соединения подвесов, растяжек и оттяжек с несущим тросом (в том числе зажимы, скрепляющие петли на конце стального троса), серьги для крепления тросов к стальным фермам.

В качестве несущего применяют стальной трос, диаметр которого выбирают по табл.

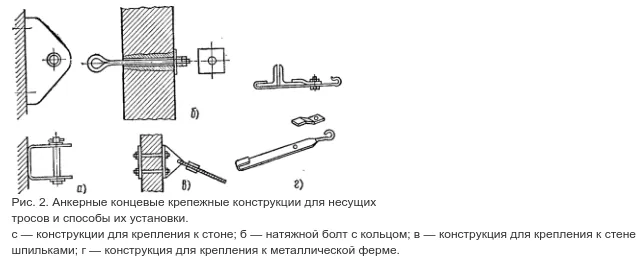

Тросовые натяжные анкеры, служащие для концевого крепления несущего троса, регулировки его натяжения и провеса, крепят к строительным элементам здания с помощью болтов, откидных планок и др.

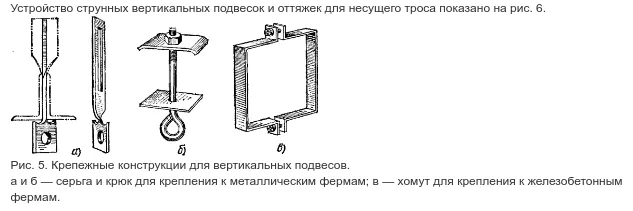

Поддерживающие устройства представляют собой промежуточные струнные подвески и продольные и поперечные оттяжки, прикрепляемые к нижним поясам ферм, колоннам, перекрытиям. Промежуточные крепления устанавливают при больших пролетах и массе монтируемой проводки через каждые 18. 24 м, уменьшая стрелу провеса и придавая линии значительные устойчивость и механическую прочность.

Промежуточные крепления троса могут дополнительно выполнять непосредственно к балкам, фермам, колоннам и перекрытиям с помощью отдельных деталей или обхватных конструкций.

Тросовый натяжной анкер: 1 — натяжная муфта; 2 — коуш; 3 — тросовый болтовой зажим; 4 — трос.

Для удержания троса на промежуточных участках используют трехболтовые зажимы, с помощью которых концы подвесок и растяжек оконцовывают петлями с использованием гильз и обойм. В отдельных случаях, например при большом расстоянии от линии подвески троса до ферм перекрытия, применяют второй разгрузочный трос, который натягивают выше несущего, и к которому присоединяются струны промежуточного крепления.

Основной объем монтажа тросовых электропроводок выполняют в МЭЗ. Для доставки на объект концевые и промежуточные крепления комплектуют в контейнеры, а заготовленные комплектные тросовые линии сворачивают в бухты диаметром 1. 2 м или наматывают на специальные инвентарные кассеты или барабаны.

Основной объем монтажа тросовых электропроводок выполняют в МЭЗ. Для доставки на объект концевые и промежуточные крепления комплектуют в контейнеры, а заготовленные комплектные тросовые линии сворачивают в бухты диаметром 1. 2 м или наматывают на специальные инвентарные кассеты или барабаны.

Установку анкерных и натяжных конструкций, вертикальных подвесок, поперечных и продольных оттяжек, прокладку трасс для питающих магистралей относят к первой стадии монтажа и выполняют при определенной готовности элементов здания, к которым подвешивают и крепят кабельные проводки. Расстояния между промежуточными подвесками, а также диаметр троса, подвесок и оттяжек зависят от приходящейся на них нагрузки и определяются проектом.

Металлические части всех элементов тросовой проводки без окраски или гальванических покрытий, а также оголенные участки троса и анкерные устройства в местах их соприкосновения должны быть смазаны техническим вазелином. Металлические скобки и плоские полоски для крепления кабелей должны иметь защитное покрытие от коррозии и мягкие прокладки из пергамина.

Заготовленные тросовые линии: а — на инвентарных кассетах; б — в бухтах.

Подъем на проектное место протяженных (более 15 м) и тяжеловесных тросовых проводок кабелей рекомендуют производить с помощью простых подъемных приспособлений (блоков, лебедок и др.). При этом один конец несущего троса с петлей надевают на анкерный крюк, закрепленный в стене. Второй конец несущего троса присоединяют к полиспасту клиновым зажимом или кулачковым захватом, располагаемым на некотором расстоянии от концевой петли, а полиспаст подвешивают на другой анкерный крюк, установленный на противоположной стене помещения. При этом конец троса со смонтированной на нем натяжной муфтой оказывается в свободном подвешенном состоянии.

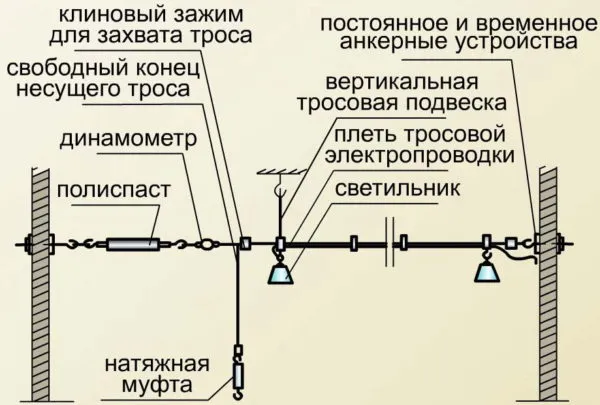

Подвешенную между анкерами тросовую кабельную проводку натягивают полиспастом или лебедкой.

По окончании натяжения свободный подвешенный конец несущего троса с натяжной муфтой надевают на анкерный крюк, полиспаст ослабляют, отсоединяют его от троса и снимают с крючка.

Промежуточные крепления троса выполняются на струнах из стального каната.

Окончательную регулировку подвески тросовых кабельных проводок осуществляют с помощью натяжной муфты.

Несущие тросы заземляют в двух точках на концах линии. На линиях с нулевым проводом несущий трос присоединяется к нему гибкой медной перемычкой сечением 2,5 мм2, а на линиях с изолированной нейтралью — к шине, соединенной с контуром заземления. Не допускается использование несущего троса в качестве заземляющего (нулевого) проводника.

Допускается заземление несущего троса приваркой свободного конца петли или гибкой стальной перемычки ПГС-35 длиной 600 мм к сети заземления помещения.

При небольшом объеме работ тросовая кабельная проводка может быть заготовлена непосредственно на месте, где она должна монтироваться.

Заготовку узлов тросовых проводок производят по замерам, выполненным на месте монтажа, или рабочим чертежам без предварительных замеров по месту. В первом случае электромонтажник-замерщик составляет эскизы линий тросовой кабельной проводки, на которых фиксирует точные размеры между торцовыми креплениями к стенам или колоннам, промежуточные подвески. Во втором случае составляют эскиз-заказ по рабочему чертежу. Длину троса определяют по размерам помещения, указанным на чертеже. В типовом эскизе указывают также вид анкерного крепления, марки кабелей и их необходимые для прокладки длины.

Заготовку, обработку кабелей и их крепление к тросу выполняют на технологических линиях. Незащищенные кабели укрепляют на тросе пластмассовыми клицами, рассчитанными при промежуточном креплении кабеля массой до 5 кг. Расстояние между клицами обычно 1,5 м. Допускается непосредственное крепление кабеля к тросу (в сухих и влажных помещениях) поливинилхлоридной перфорированной лентой с кнопками или пряжками через каждые 0,5 м.

Защищенные кабели прикрепляют к тросу клицами, стальными полосками с пряжками и пластмассовыми полосками с кнопками.

В табл. приведены кабели с бумажной пропитанной изоляцией, рекомендуемые для прокладки в воздухе.

Крепление проводов и кабелей к тросу: а — клицами; б, в — стальными полосками с пряжками, г — пластмассовыми полосками с кнопками.

Рекомендации по преимущественному применению кабелей с бумажной пропитанной изоляцией при прокладке в воздухе*

* Случаи прокладки в воздухе в помещениях общего назначения.

** Применяется при наличии химически активной среды.
