Насосная станция для частного дома: схема подключения

Комфортное и полноценное проживание в загородном доме без водопровода невозможно. На сегодня загородные дома имеют не только водозаборные краны, но и технику, которая нуждается в автоматической подаче воды. Для круглосуточной подачи воды устанавливаются насосные станции.

Сфера применения

Когда происходит строительство конструкции водоснабжения, то любой владелец желает получить в итоге постоянный напор воды. Насосные станции предназначены для подъема воды с глубины из скважин и колодцев. На рынке представлено множество моделей насосного оборудования, отличающееся как по мощности, так и по месту расположения и принципу действия. Поверхностные системы размещают на земле, а подача воды происходит при помощи шланга, погружные конструкции опускаются в колодец или скважину.

Если насос использовать круглосуточно в постоянном режиме, то очень быстро произойдет износ конструкции, вот здесь для постоянной подачи воды и используется насосная станция.

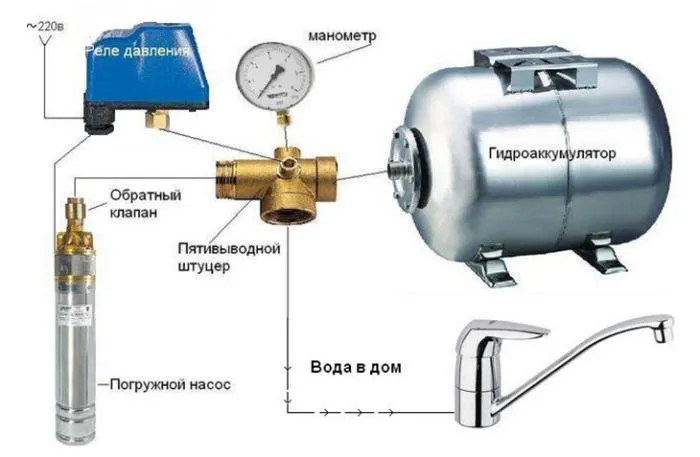

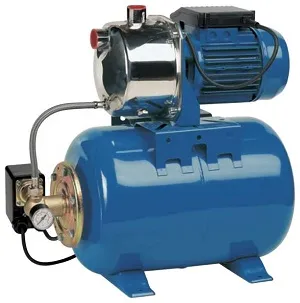

Устройство насосных станций:

Насос. В этом виде оборудования используются поверхностные насосы;
Фильтр;
Гидроаккумулятор. Принцип действия аккумулятора основан на растягивании резиновой перегородки при повышении давления, а при понижении показателей наоборот. Тем самым стабилизируя давление;
Насосная система оснащена узлом управления для определения показателей, когда требуется включить и выключить оборудование.

Варианты установки насосной станции для частного дома

Существует несколько вариантов для монтажа насосного оборудования, независимо от расположения источника:

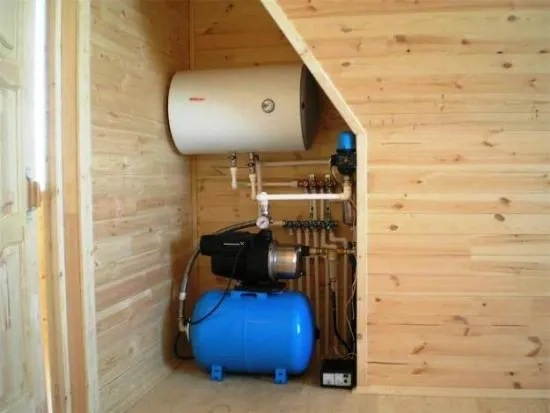

В подвале здания. Такой способ значительно облегчает обслуживание системы, так как имеется свободный доступ, но перед установкой следует подумать, так как некоторые виды насосных станций весьма шумные;

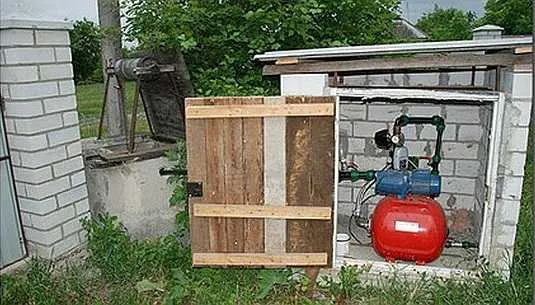

Может располагаться в здании. отдельно стоящем возле колодца, но здесь потребуются дополнительные расходы на постройку;
В кессоне – это расположение происходит ниже промерзания грунта.

Как выбрать месторасположение?

Насосное оборудование издает сильные вибрации, основание на котором будет стоять система должно быть прочным надежно закреплено. В противном случае результатом вибраций могут стать течи в местах стыков водопровода, также конструкция не должна соприкасаться со стенами.

Систему нельзя подвергать морозам, комната должна быть отапливаемой, минусовая температура приведет к повреждению всех деталей.

Варианты схем подключения насосной станции для частного дома

Существует две схемы монтажа: двухтрубная и однотрубная, выбор будет зависеть от конструкции водопровода. Двухтрубная схема применяется, в случае если требуется производить подачу воды с большой глубины более 20 м. Однотрубная конструкция применяется при глубине менее 10 м.

Подключение по двухтрубной схеме

Сначала собирается эжектор, для подключения водопровода имеется 3 выхода.

Фильтр-сетка устанавливается снизу на эжектор, если в систему попадут песок и мелкий мусор из скважины, она защитит от повреждений;
Монтаж раструба происходит на верхнюю часть, и после устанавливается сгон. Возможно, потребуется присоединить несколько сгонов, чтобы добиться необходимого сечения;
Муфта монтируется на конец сгона, она будет выполнять функцию перехода на водопровод.

Нужно проследить, чтобы вся конструкция системы и ее стыки были герметичны, так как если произойдет забор воздуха, то оборудование может начать нестабильно функционировать и потерять значительно в мощности. С помощью фум-ленты, прокладок или специализированной пасты надежно фиксируются резьбовые соединения.

Во время процесса проводки труб на место, требуется позаботиться о некотором запасе. После прокладки труб приступают к подключению:

Оголовок монтируется на обсадную трубу;
С помощью любого длинного предмета вычисляется глубина погружения труб. Входной патрубок примерно на 1 метр должен не доходить дна скважины;
Полиэтиленовые трубы монтируются к конструкции эжектора;
На оголовок скважины монтируется колено;
Пластиковые трубы проходят через колено. Трубы при прокладке могут быть соединены переходниками или быть изогнуты;
На необходимую глубину опускается конструкция эжектора;
Оголовок фиксируется на обсадной трубе с помощью армированного скотча.

До дома прокладываются трубы, они проходят через фундамент ниже показателей промерзания грунта. После, к водному патрубку насосной станции подключают трубы, все фиксируется разводным ключом.

Запускать насос на сухую нельзя, требуется залить воды в верхнее отверстие насосной станции, эту процедуру требуется выполнить один раз. После первого пуска проверяется давление, по усредненным показателям оно должно составлять 1,5 атмосферы. При необходимости с помощью автомобильного насоса эти показатели можно повысить.

После установки насосной станции, оборудование запускается в тестовом режиме, и проверяется работоспособность системы.

Распространенные ошибки при установке насосной станции

При самостоятельной установки насосной станции, как правило, допускается четыре основных ошибки:

Если происходит увеличенное потребление воды, то в системе резко снижается давление;
Если при установке произошла какого-либо рода ошибка: частые выключения и включения. Гидробак должен контролировать частоту включений и уровень жидкости, но не во всех случаях это происходит;
Электродвигатель насосной станции может выйти из строя из-за перебоев с электричеством, резервный источник питание может решить эту проблему, Необходимы автоматы защиты и стабилизаторы если в сети напряжения происходят частые скачки;
Неправильный выбор мощности насосного устройства или ошибка в расчетах глубины скважины, может привести к поломке всего агрегата, так как если повредится фильтр, то в систему попадет песок.

Если процедура монтажа была выполнена правильно, насосная станция без перебоев и поломок прослужит своим хозяевам около 7 лет, специалисты рекомендуют для экономии сил и времени лучше сразу обратиться за профессиональной помощью.

Насосная станция: схема подключения. Автоматическая насосная станция для водоснабжения дома

Прежде чем выполнять монтаж водопроводной системы, нужно составить детальную схему разводки, ориентируясь на то, каким способом будет осуществляться водоснабжение – централизованно или автономно, и каково количество точек водозабора – посудомоечная и стиральная машины, подвод к колонке горячей воды, смеситель на кухне, раковина, душ, унитаз, ванна. Кроме того, необходимо рассчитать приблизительный расход потребляемой воды с учетом количества проживающих людей в доме, а также полива огорода и сада. И выяснить, какой должна быть насосная станция, схема подключения ее к водопроводной сети. Обо всем этом вы сможете узнать в данной статье.

Что такое насосная станция?

При устройстве автономной водопроводной системы и подключении водопровода к коммунальным магистральным сетям потребитель мечтает о регулярном напоре воды в системе. Таким образом, для подъема из колодца, расположенного на приусадебном участке, или скважины можно использовать специальное насосное оборудование. Оно бывает различной мощности и моделей, его можно располагать в различных частях водопроводной системы. Поверхностные устройства размещают на уровне земли, погружные опускают непосредственно в колодец или скважину.

Основные элементы

Насосное оборудование не должно постоянно работать, так как непрерывная работа может привести к быстрому износу механизмов и узлов данного устройства. Однако при этом вы желаете в любое время суток пользоваться водой. Есть выход – собирается насосная станция (схема подключения и основные части представлены ниже), которая обеспечивает постоянный напор в водопроводной системе. Итак, рассмотрим основные составляющие насосной станции.

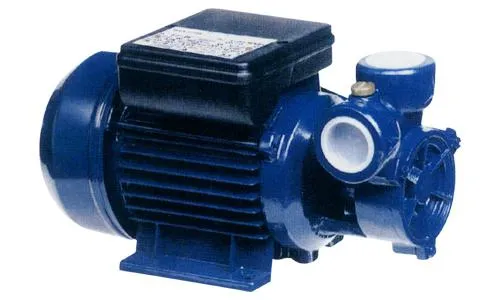

Очень часто насосная станция комплектуется поверхностными насосами. Они посредством входного патрубка с фильтром откачивают воду из магистральной сети, скважины или колодца.

Аккумулятор

Гидроаккумулятор (или аккумулятор давления) – это конструкция определенных габаритных размеров, внутри которой располагается внутренняя емкость или упругая перегородка из резины. При повышении в системе давления перегородка или емкость растягивается, соответственно при понижении – сокращается, направляя в систему воду и поддерживая постоянные показатели давления.

Узел управления

Данный элемент определяет, в какой момент нужно запускать насосное устройство, а когда его работа не требуется. Параметры включения и выключения определяются параметрами давления в системе, измеряемыми посредством манометра.

Варианты установки

Независимо от места расположения источника воды, установка насосной станции может осуществляться в трех основных местах – в подвале, отдельно стоящем здании и кессоне. Рассмотрим их более подробно.

Подобная установка насосной станции существенно облегчает обслуживание оборудования, так как в данном случае обеспечен свободный доступ к механизмам для их ремонта и обслуживания. Однако насосные устройства – это довольно шумная штука, поэтому при выборе этого варианта следует задуматься о шумоизоляционных мероприятиях.

Отдельно стоящее здание

В таком случае схема подключения насосной станции к скважине предусмотрена в отдельно стоящем здании, которое располагается над устьем колодца или скважины. Несмотря на очевидную выгоду данного варианта, возведение под технические сооружения отдельно стоящей конструкции – это довольно затратный процесс.

Кессон – это конструкция, которая внешне напоминает емкость, чье дно устраивается ниже уровня промерзания. Возможно строительство крупногабаритных кессонов, в которых допускается размещать насосное оборудование.

Насосная станция: отзывы

Согласно отзывам потребителей о насосном оборудовании, которое используется в станциях, в большинстве случаев оно не вызывает нареканий. Если хотите подстраховаться, то желательно приобретать станции с оборудованием известных европейских компаний.

Выбор места размещения

Прежде чем выбрать, где будет располагаться насосная станция (схема подключения также зависит от места расположения), необходимо знать требования, предъявляемые к ее установке.

Чтобы избежать повышенной вибрации, насосную станцию необходимо устанавливать на прочном основании. Отсутствие надежного крепления и прочного основания может привести к тому, что в местах соединения трубопроводов станут образовываться люфты, которые спровоцируют течи. Но в то же время насосное оборудование не должно соприкасаться с потолком и стенами.
Насосная станция (схема подключения представлена ниже) должна устанавливаться или в отапливаемом помещении, или должна быть качественно изолирована от воздействия отрицательных температур. В противном случае понижение температуры может привести к повреждению практически всех составных элементов.

Если планируется круглогодичное использование станции, то понадобится произвести довольно сложные подготовительные работы. Автоматические насосные станции (схемы подключения также нужно заранее продумать) нужно устанавливать в теплых помещениях, а трубопровод от дома до колодца необходимо проложить ниже уровня промерзания или утеплить.

Организация водопроводной системы

В данном случае идеальным вариантом является автономная система водоснабжения, соорудить которую несложно. Да и стоимость такой системы вполне демократичная. Поэтому остается выяснить, какой должна быть насосная станция для частного дома, схема подключения ее к водопроводной системе.

Существует две основных схемы организации автономной водопроводной системы: на основе колодца и на основе скважины. Устройство автономной сети в последнем случае начинается с бурения скважины. Желательно, если проект на скважину, разводку коммуникаций и монтаж насосной станции будет осуществляться совместно с проектированием основного здания и дворовых построек. В таком случае можно запроектировать монтаж части оборудования на цокольных этажах, прилегающих к зданию построек или в подвальных помещениях таким образом, чтобы скважина и насосная станция (отзывы специалистов подтверждают это) гармонировали с общим архитектурным стилем усадьбы. А главное, этот вариант в зимний период не требует дополнительной защиты коммуникаций и оборудования от промерзания. Оборудование, скомпонованное в одном месте, будет удобно для ремонта и обслуживания.

Насосные станции для дома: схема подключения

В зависимости от конфигурации водопроводной системы, можно выбрать подключение станции к однотрубной или двухтрубной системе. Последний вариант применяется с целью увеличения глубины, с которой насосные станции для дома (схема подключения рассмотрена ниже) смогут принимать воду.

Если глубина скважины не более 10 метров, то в таком случае используется однотрубная схема. При глубине всасывания свыше 20 метров целесообразней применять двухтрубную схему с эжектором.

Двухтрубная схема

Подключение насосной станции к колодцу: схема двухтрубная.

На первом этапе необходимо собрать эжектор, который представляет отдельный узел из чугуна с тремя выходами для присоединения трубопровода.
В нижней части эжектора устанавливается фильтр-сетка, которая при попадании из колодца или скважины песка или других мелких частиц предохраняет от выхода из строя насосное оборудование.
Затем в верхней части эжектора устанавливается раструб из пластика, к нему подключается сгон сечением 32 мм. Чтобы выйти на сечение водопроводной трубы, возможно, придется одновременно монтировать несколько сгонов.
На окончании сгона устанавливается муфта, обеспечивающая переход на полиэтиленовый трубопровод. Как правило, данная муфта изготавливается из бронзы.
Далее на обсадном трубопроводе скважины устанавливается оголовок.
После этого выясняется требуемая глубина залегания трубопровода. Для этого в пробуренную скважину опускается длинный предмет. В результате уровень расположения входного патрубка должен отстоять от дна скважины где-то на один метр, чтобы предотвратить попадание со дна камней или песка.
К эжекторному узлу подключается трубопровод из полиэтилена, длина которого должна быть равной сумме расстояния от глубины скважины и насоса до устья скважины (минус 1 метр).
Затем на оголовке скважины монтируется колено с поворотом 90°.
Сквозь прямое колено просовываются пластиковые трубопроводы, которые ведут к эжекторному узлу (в завершение пространство между трубопроводами и внутренней частью колена допускается заполнять монтажной пеной).
Эжекторное устройство опускается на требуемую глубину. Правильность глубины можно выверить по отметке, которая была ранее сделана на трубопроводе.
На вершине обсадной трубы фиксируется самодельный оголовок, состоящий из колена, повернутого под углом в 90°. Закрепляется оголовок на обсадном трубопроводе скважины посредством специализированного армированного скотча для сантехники.

Подключение к внутреннему водопроводу

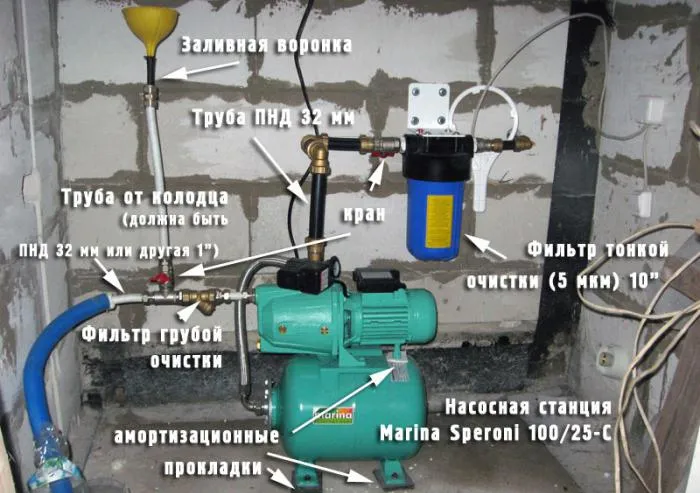

Насосная станция для частного дома: схема подключения к внутренней системе водоснабжения.

ПНД-труба от наружных сетей (из колодца или скважины) заходит в здание и заканчивается фитингом из латуни с переходом на резьбовое соединение диаметром 32 мм.
Соединения, расположенные до фильтра тонкой очистки, имеют диаметр 25 мм. К латунному фитингу подключается тройник со сливным краном (при замене или ремонте элементов водопровода). Далее нужно выполнить в сторону станции поворот. Для этого потребуется соединительный уголок на 90 градусов.
После уголка устанавливается быстроразъемное соединение с шаровым краном. Далее устанавливается грязевик (сетчатый фильтр грубой очистки) для защиты от песка, мелких камней и т. д.

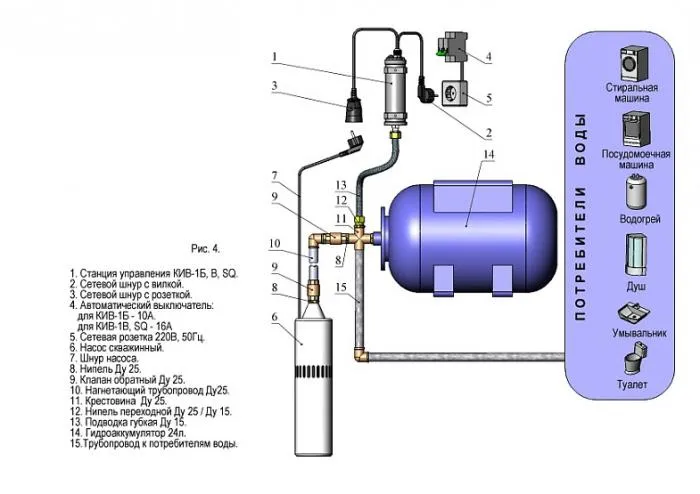

Если предусмотрена схема подключения насосной станции к скважине, то фильтр следует устанавливать в колодце перед сбросным клапаном. В случае с насосным оборудованием от колодца отходит латунный коллектор для манометра, демпферного бака и реле давления. Для первого варианта коллектор не требуется по причине того, что насосная станция для водоснабжения дома укомплектована баком и реле давления. Если от колодца предусмотрен насос, то реле давления монтируется в коллектор в горизонтальном положении сверху, демпферный бак подключается снизу, фильтр тонкой очистки подсоединяется к оставшемуся соединению.
После фильтра устанавливается переход на полипропиленовый трубопровод диаметром 25 мм. Для горячего водоснабжения используются изделия, армированные стекловолокном, для холодного – неармированные. Трубопроводы соединяются встык после горячего размягчения (пайки) при помощи специального паяльника.
Затем устанавливается коллектор холодной воды, и на трубопроводах монтируются запорные устройства на случай ремонта.

Подключение с накопительным баком

Схема подключения насосной станции с накопительным баком применяется в том случае, когда объем воды незначителен или дебет колодца (скважины) мал. Накопительный бак устанавливается между источником воды и конечным потребителем. Объем бака, в зависимости от суточного потребления, может быть от 300 до 1000 литров. В городских условиях суточный объем воды на одного человека берется из расхода 170-250 литров, при отсутствии ванной и в дачных условиях – 50-75 литров.

Схема подключения насосной станции с накопительным баком обладает следующими преимуществами:

В зимнее время накопительный бак не требует дополнительного подогрева.
Накопительный бак не занимает в доме места.
Допускается использовать баки большого объема.

Для подземной установки необходимо использовать накопительные баки округлой или ребристой формы, которые будут обеспечивать качественное подключение насосной станции к колодцу. Схема подключения с использованием накопительного бака представляет собой каскад из отдельно управляемых насосов.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Установка и подключение насосной станции

Индивидуальное водоснабжение частного дома или дачи может быть из двух источников — колодца или скважины. Чтобы автоматизировать подачу воды в дом, а также создать стабильное давление необходима установка насосной станции. Состоит она из насоса, гидроаккумулятора. реле давления и группы безопасности (манометр и спускной клапан). Плюс этой затеи в том, что при такой схеме водоснабжения может работать любая бытовая техника, еще одна хорошая новость — подключение не слишком сложная задача, при желании можно установить и подключить насосную станцию своими руками.

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

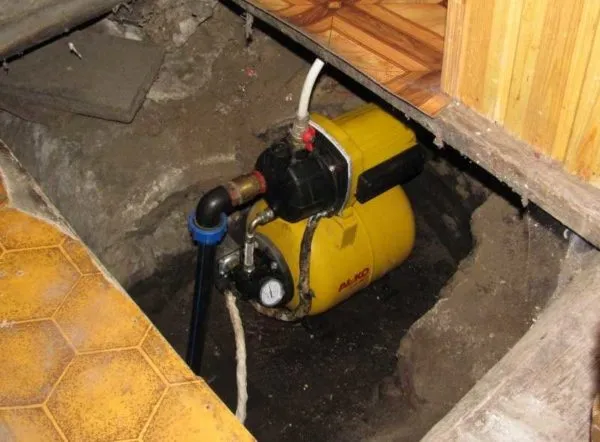

Установка насосной станции в подполе — может быть слишком слышен шум от ее работы

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

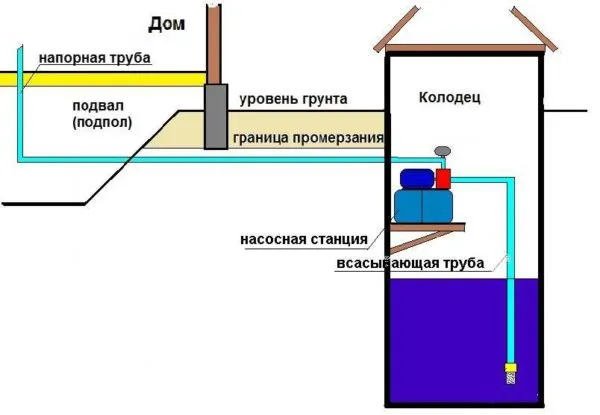

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

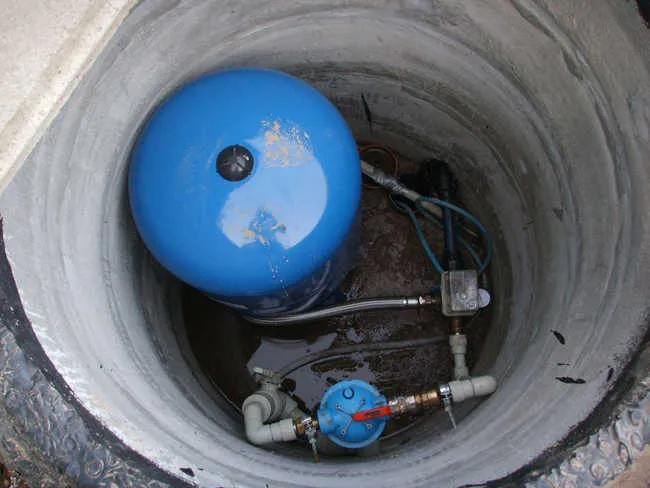

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

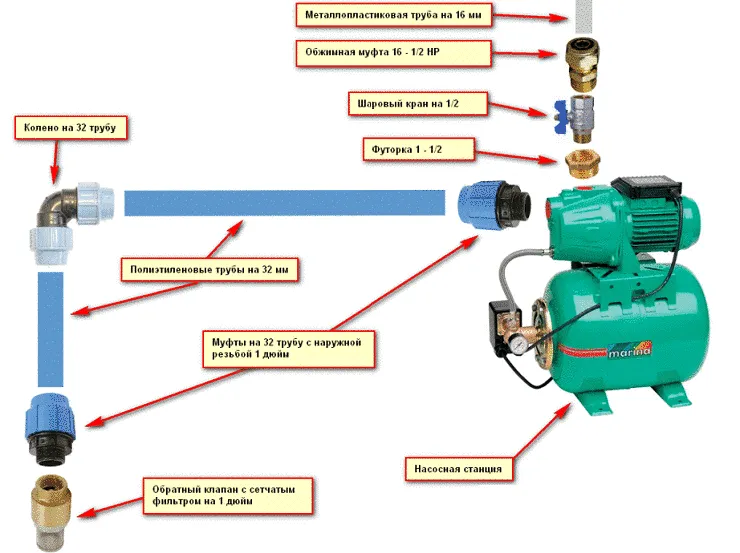

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
Сама станция.
Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

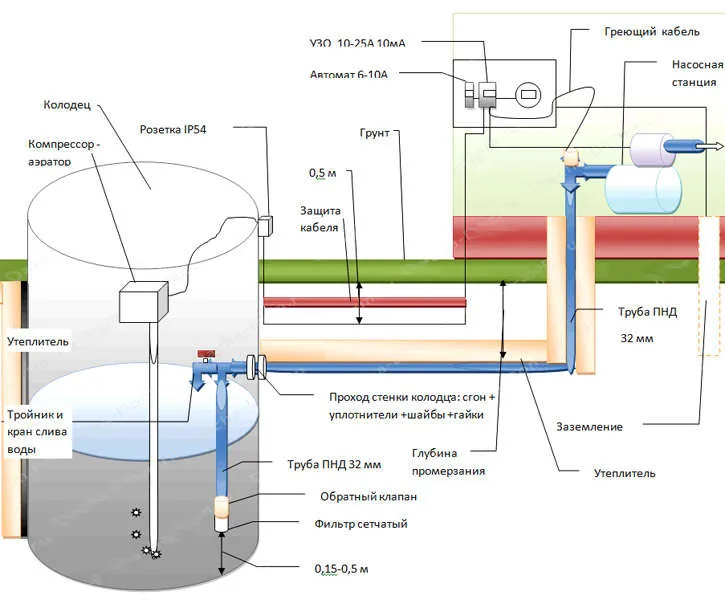

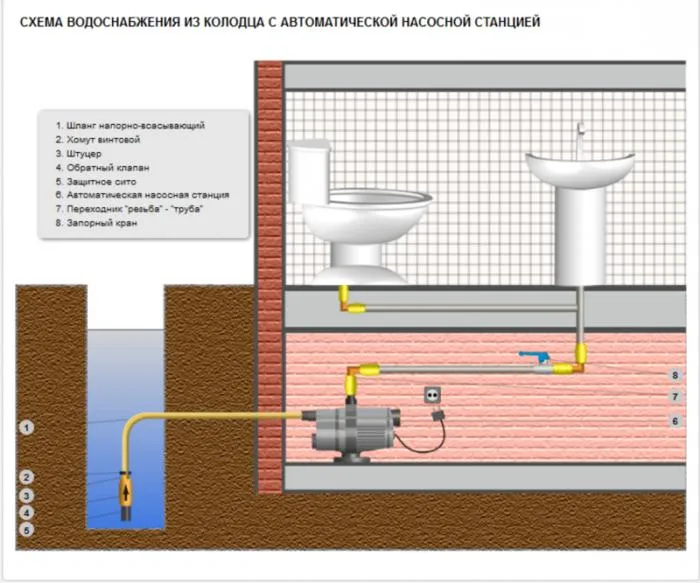

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

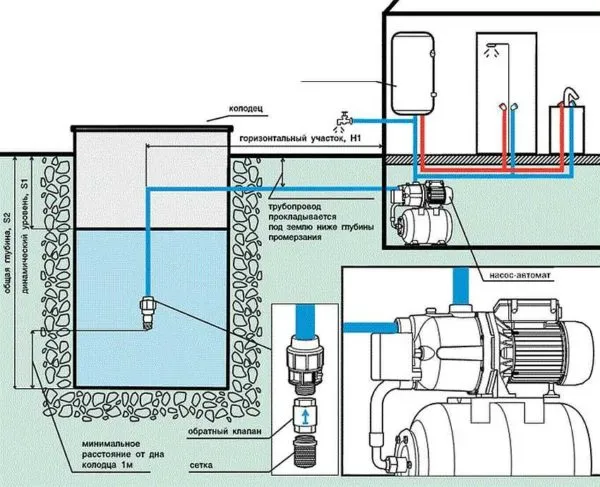

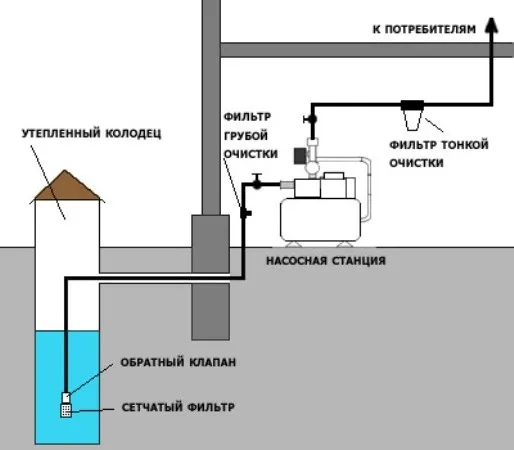

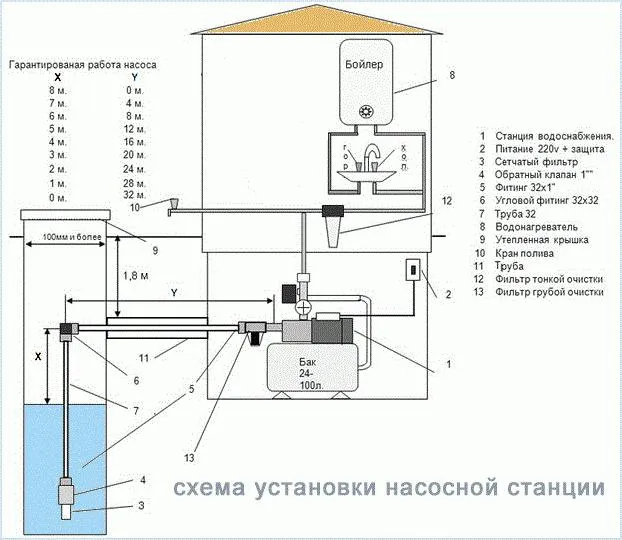

Схема установки насосной станции в доме

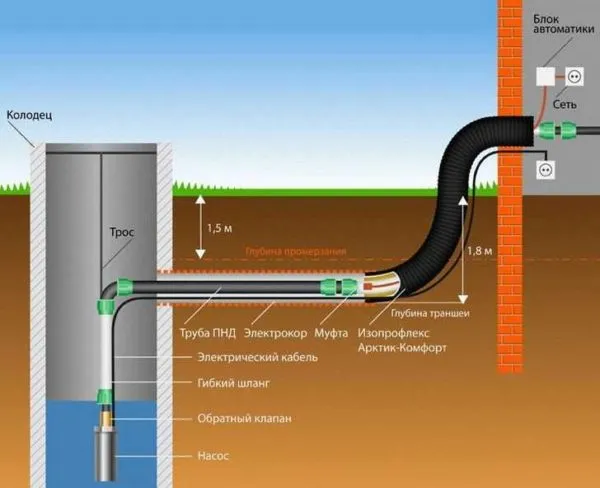

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

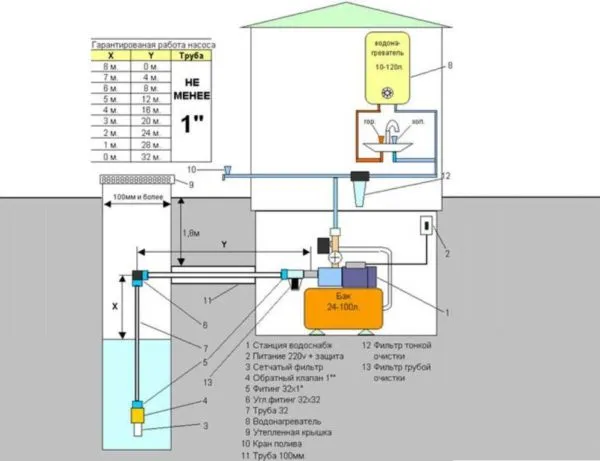

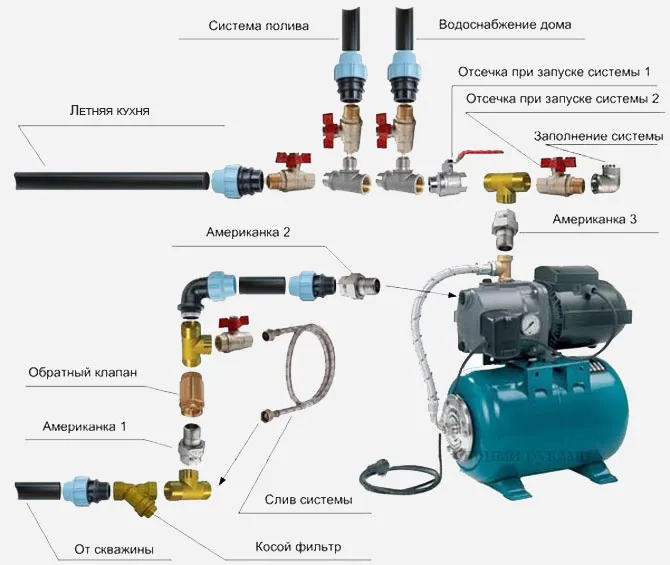

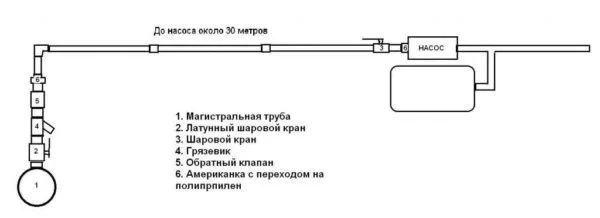

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопровод е при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

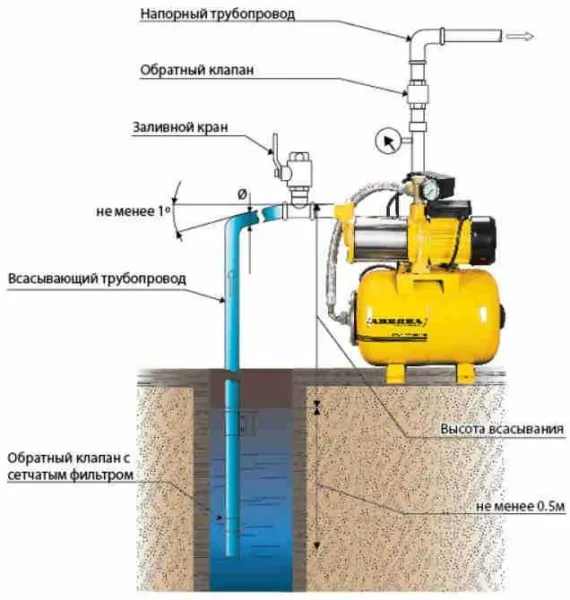

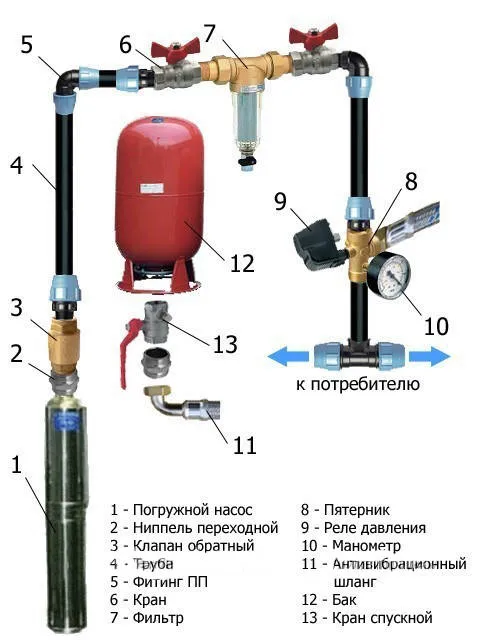

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

Пуск насосной станции

Для того чтобы запустить насосную станцию в работу, необходимо ее и подающий трубопровод полностью заполнить водой. Для этого в корпусе есть специальное заливное отверстие. В него заливаем воду до тех пор, пока она не покажется. Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать.

Если вы залили воду, а станция все не запускается — вода не качается или идет рывками — надо разбираться. Есть несколько возможных причин:

нет обратного клапана на всасывающем трубопроводе, опущенном в источник, или он не работает;
где-то на трубе есть негерметичное соединение, через которое идет подсос воздуха;
слишком велико сопротивление трубопровода — нужна труба большего диаметра или с более гладкими стенками (в случае с металлической трубой);
зеркало воды слишком низко, не хватает мощности.

Чтобы исключить поломку самого оборудования, можно запустить его, опустив короткий подающий трубопровод в какую-то емкость (бак с водой). Если все работает, проверяйте магистраль, глубину всасывания и обратный клапан.

Источники: http://teplonasos-ptz.ru/nasosnoe-oborudovanie/nasosnaya-stanciya-dlya-chastnogo-doma-sxema-podklyucheniya/, http://fb.ru/article/200098/nasosnaya-stantsiya-shema-podklyucheniya-avtomaticheskaya-nasosnaya-stantsiya-dlya-vodosnabjeniya-doma, http://stroychik.ru/vodosnabzhenie/ustanovka-nasosnoj-stancii

Как создать давление воды в частном доме?

Для создания давления воды в частном доме необходимо иметь работающую насосную станцию. Насосная станция может быть установлена как на поверхности земли, так и в подземном помещении. Она состоит из насоса, расширительного бака, датчиков давления и контрольной панели.

Шаги для установки насосной станции:

Выберите подходящее место для установки насосной станции. Оно должно находиться рядом с водопроводной системой и быть защищено от погодных условий.
Установите насос на подходящем месте, соедините его с расширительным баком и соедините их с водопроводной системой.
Подключите датчики давления к насосной станции. Они могут быть установлены на трубах или в баке.
Подключите контрольную панель к насосной станции. Она управляет работой насоса, контролирует давление в системе и предотвращает его перегрузку.
Протестируйте систему, чтобы убедиться, что она работает правильно. Отрегулируйте давление в соответствии с вашими потребностями.

Важно помнить, что установка насосной станции должна производиться квалифицированным специалистом, чтобы гарантировать безопасность и надежность работы системы.
