Хотите сэкономить на установке радиаторов отопления и сделать это самостоятельно? Мы подготовили для вас подробную инструкцию по монтажу радиаторов отопления своими руками. В статье вы найдете секреты и полезные советы по установке и подключению радиаторов в доме, которые помогут вам выполнить задачу качественно и без лишних затрат.
При проведении ремонта в доме или квартире часто возникает необходимость замены радиаторов отопления. Чтобы заменить их самостоятельно, следует соблюдать ряд правил и учитывать особенности выбранных элементов. На правильный выбор влияют характеристики самого помещения, например, площадь и материал стен здания, особенности всей системы отопления, а также требования строительных норм и технических регламентов.1
Содержание
- 1 С чего начинать монтаж радиаторов?
- 2 Виды радиаторов отопления
- 3 Базовый расчет мощности
- 4 Базовые правила установки
- 5 Правила обвязки радиаторов
- 6 Монтаж радиаторов отопления
С чего начинать монтаж радиаторов?
Монтаж радиаторов отопления своими руками начинается с определения всего оборудования и материалов, необходимых для монтажа системы. Начинаем именно с радиаторов.
Сейчас для регионов с расчетной минусовой температурой не ниже 25 градусов мы рекомендуем делать расчет мощности радиаторов исходя из цифры 150 ватт на квадратный метр. Опять же, расчет делаем только в том случае, если общие теплопотери вашего жилища не превышают 100 ват на квадратный метр. Но это опять же усредненные цифры. Лучше всего сделать проект отопления. Тогда Вы и получите точные цифры. Так же если вы решили осуществить монтаж радиаторов отопления своими руками и теплые полы, то при правильном монтаже теплых полов, мощность радиаторов можно довести до 100 ватт на квадратный метр.
Мощность одной секции алюминиевого радиатора как раз составляет в среднем 130-150 ват. Следовательно, на комнату 10 метров квадратных монтируете теплые полы с полистиролом 100 мм и шагом между трубами не более 150 мм. Добавляете радиатор 10-ти секционный. При такой схеме Вы будете в самые морозы в вашем доме бегать в трусах. Но если Вы живете в регионе с нормальным климатом, то вам будет достаточно правильно смонтированной системы теплого пола или радиаторов отопления. При этом берем, например, одну секцию алюминиевого радиатора на 1 квадратный метр площади.
Это все условности. Помните главное — для точного расчета требуется проект.
Виды радиаторов отопления
Радиаторы отопления различаются материалами изготовления. Всего существует 4 основных вида:
- Чугунные
- Стальные
- Алюминиевые
- Биметаллические
Чугунные радиаторы отопления

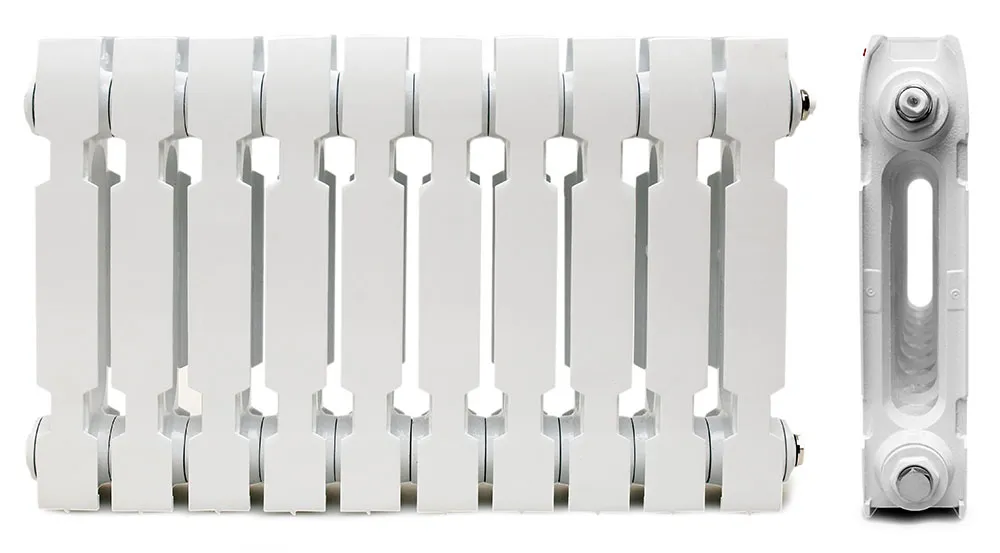

Современный вид чугунных радиаторов. Данные модели по качеству значительно уступают советским образцам
Чугунные батареи знакомы каждому жителю нашей страны, ведь ещё недавно они были установлены во всех квартирах. И даже спустя годы развития технологий они продолжают быть популярными на рынке, и многие покупатели выбирают именно их в качестве элемента отопления для своего дома.
Конечно, за годы, прошедшие с советских времён, технологии изготовления чугунных радиаторов отопления значительно ушли вперёд. Единственное, что может смутить покупателя — это немного морально устаревший внешний вид изделия. Но это с лихвой окупается практически неограниченным сроком службы — при правильной эксплуатации он может составить вплоть до полутора веков. Некоторые производители заявляют гарантию на свою чугунную продукцию до 50 лет.
Преимущества в своих эксплуатационных свойствах радиаторы имеют за счёт высокой теплоёмкости чугуна — даже когда отопление уже отключили, чугунный радиатор будет отдавать накопленное тепло ещё несколько дней. В определенных ситуациях это так же может быть минусом. Ведь часто с чугунными батареями мы можете испытывать перегрев. А любой перегрев – это дополнительные траты за энергоноситель. В видео ниже про это рассказано все очень подробно. Также им не страшны резкие изменения давления и внешних условий.
Основную сложность представляет монтаж чугунных батарей — их большой вес и габариты затрудняют процесс.
Стальные радиаторы отопления
Такой вид радиаторов является более современным. Их изготавливают в двух вариантах исполнения: трубчатыми и панельными.
Их плюсами являются высокий КПД, большая отдача тепла во внешнюю среду и энергоэффективность.
Основные виды:

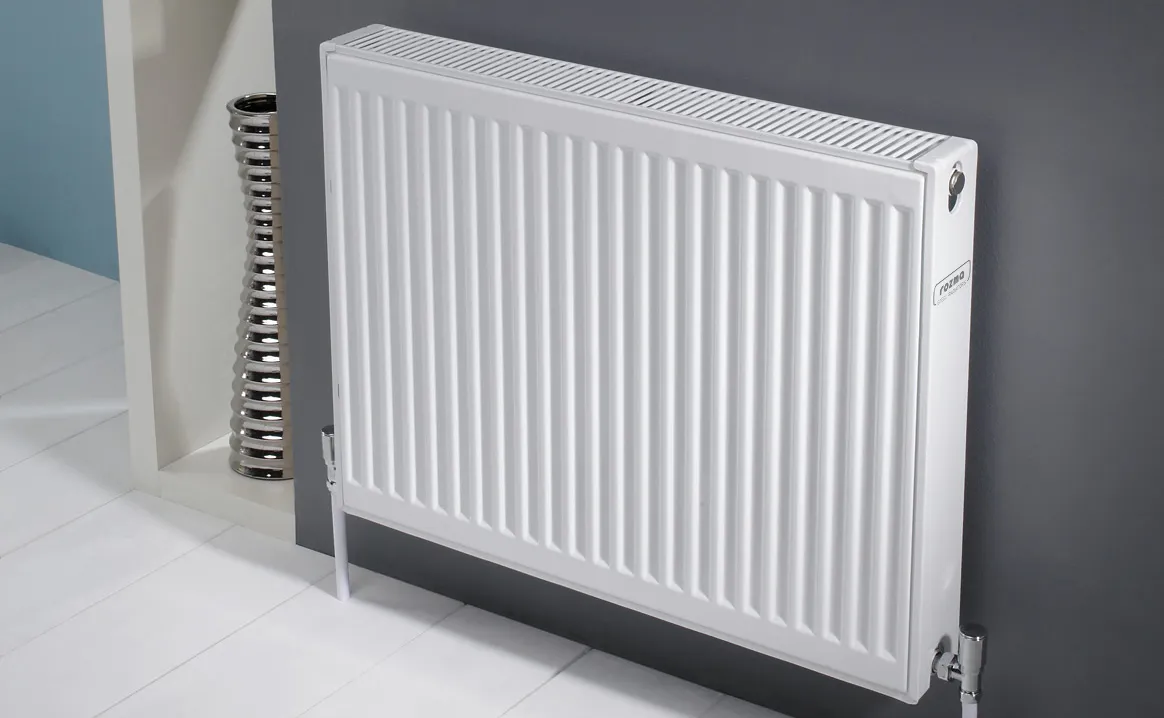

- Панельные радиаторы. Они изготовлены в виде двух сваренных между собой пластин. Подключаются они боковым или нижним способом, выбор которого зависит от расположения отопительного контура.
- Трубчатые радиаторы. Изготавливаются в виде нескольких сваренных между собой металлических труб. Количество секций необходимо выбирать исходя из площади отапливаемого помещения.

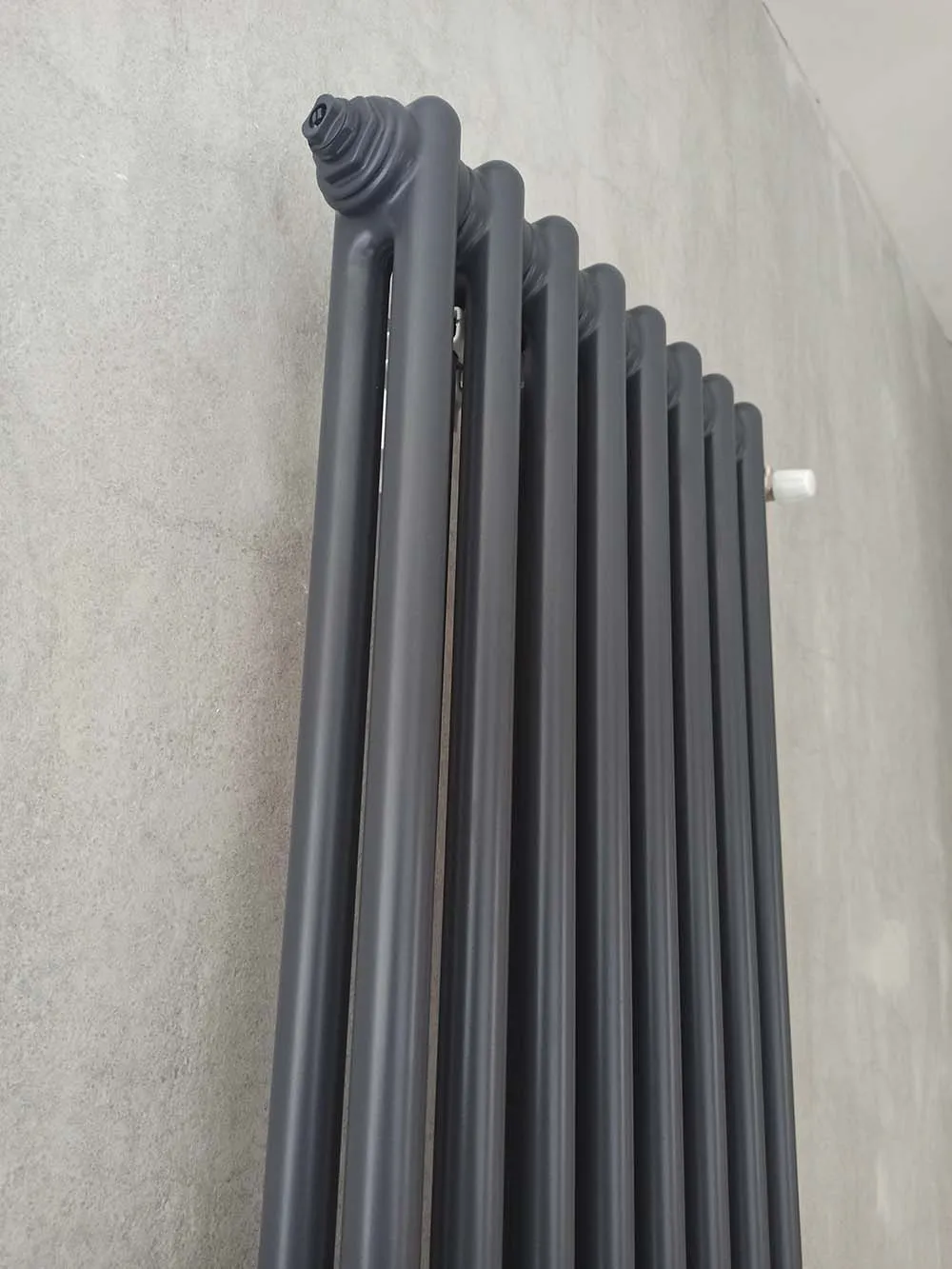

Трубчатый стальной радиатор отопления
Основной плюс систем со стальными радиаторами отопления является также и их главным минусом — из-за повышенной теплоотдачи они остывают слишком быстро после отключения источника тепла. При этом быстрое остывание позволяет точнее поддерживать микроклимат в помещении и это лучше сказывается на расходе энергоносителя.
Несомненными преимуществами выбора стальных радиаторов будут лёгкость транспортировки и монтажа (по сравнению с чугуном), малые габариты, низкая цена и простота интеграции в дизайн помещения.
Алюминиевые радиаторы отопления
Алюминиевые радиаторы отопления также очень популярны сегодня среди покупателей. Они изготовлены в виде секций из алюминия и окрашиваются порошковой эмалью. Они легко вписываются в интерьер квартиры, привлекательно выглядят, с лёгкостью отдают тепло, тем самым обогревая помещение в короткие сроки. Секции радиатора соединяются муфтово-резьбовым способом, что делает монтаж лёгким и быстрым. За счёт литьевого способа изготовления они герметичны, но из-за свойств самого металла такие радиаторы могут разрушаться под высоким давлением внутри системы. Поэтому их чаще устанавливают в частных домах, где доступна регулировка давления, а для квартиры с центральным отоплением лучше выбрать другой вид.
Биметаллические радиаторы отопления

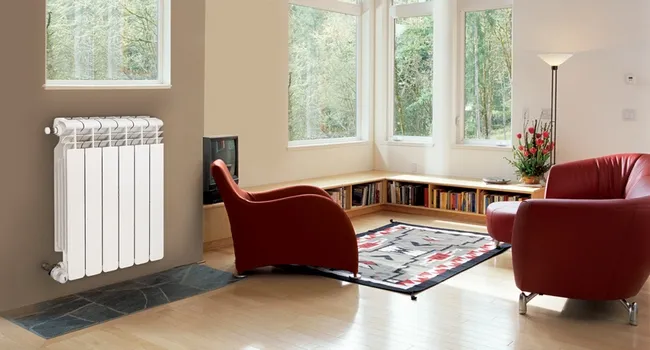

Внешне отличий с алюминиевыми батареями нет
Это, на сегодняшний день, самые популярные радиаторы. Они производятся в виде двойной конструкции из сплавов высокого качества. Внутренний контур таких батарей сделан из некоррозийного сплава, устойчивого к перепадам давления, а внешняя привлекательность и лёгкость обеспечены алюминиевой поверхностью.
Такой способ изготовления позволил сочетать преимущества двух предыдущих типов радиаторов — алюминиевых и стальных. Среди недостатков стоит отметить высокую стоимость, которая компенсируется долгим сроком эксплуатации. Также этот вид радиаторов — один из самых энергоэффективных. Стоит отметить и красивый нейтральный внешний вид, подходящий к любому интерьеру. Количество секций определяется исходя из параметров помещения и личных пожеланий заказчика — конструкция легко масштабируется в больших пределах. Существуют специальные таблицы определения количества секций в зависимости от площади помещения, составленные профессионалами.
Базовый расчет мощности
Расчёт мощности радиатора производится по упрощённым формулам:
Q=S*100, где: Q – необходимая теплоотдача радиатора, S – площадь комнаты. А для радиаторов, набираемых из отдельных секций, формула будет такой: N=Q/Qус, где N – необходимое количество секций радиатора, Qус – удельная тепловая мощность одной секции.
Стоит помнить, что при нестандартной высоте потолков в помещении, стоит проводить индивидуальный расчёт. Общие формулы могут не подойти.
Базовые правила установки

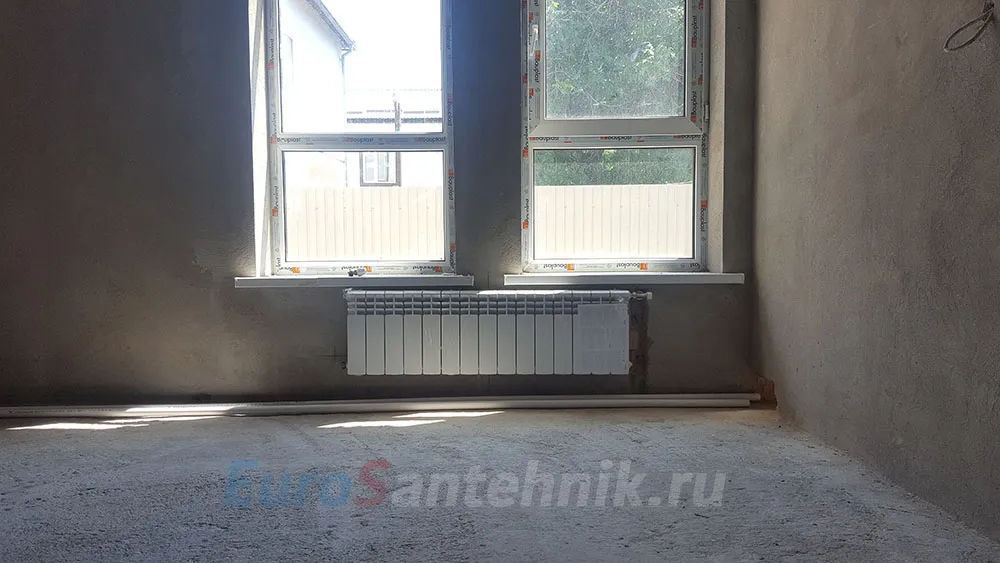

Чаще всего радиаторы отопления размещают под окнами, так как наибольшие теплопотери концентрируются именно там. Также есть вариант размещения вдоль внешней стены дома, так как она непосредственно контактирует с холодным уличным воздухом и охлаждает помещение.
Нагретый воздух от батареи, согласно законам физики, поднимается вверх и создаёт своеобразную завесу от холодного воздуха, исходящего от стекла. Чтобы этот барьер был эффективным, размер батареи должен соответствовать не менее, чем 70% размера окна, под которым она расположена.
Если радиатор отопления был выбран слишком коротким, то по его краям могут оставаться холодные зоны и помещение также не будет комфортным по температуре.
Правила обвязки радиаторов
- Система разводки. Она бывает однотрубной и двухтрубной.
- Однотрубная система самая простая для установки. В ней используется последовательное подключение элементов: горячая вода проходит по трубе через радиатор и выходит из него в трубу с противоположной стороны.
- Двухтрубная система хоть и немного сложнее, но имеет свои преимущества в виде доступной регулировке количества отдаваемого тепла в каждом помещении индивидуально, а также равномерного нагрева помещения.
- Тип подключения. Их всего три: боковой, нижний и по диагонали.
Обычно тип подключения радиаторов выбирают исходя из особенностей помещения. Наиболее простым и распространённым является боковой тип, но он не подойдёт для радиаторов большой длины. Такой радиатор может нагреваться неравномерно, так как до противоположного от трубы конца радиатора дойдёт не весь поток горячей воды.
Обычно внутренний контур радиатора состоит из верхнего и нижнего горизонтального коллектора и ряда вертикальных каналов. От эффективного прохождения теплоносителя через них и зависит температура в помещении.

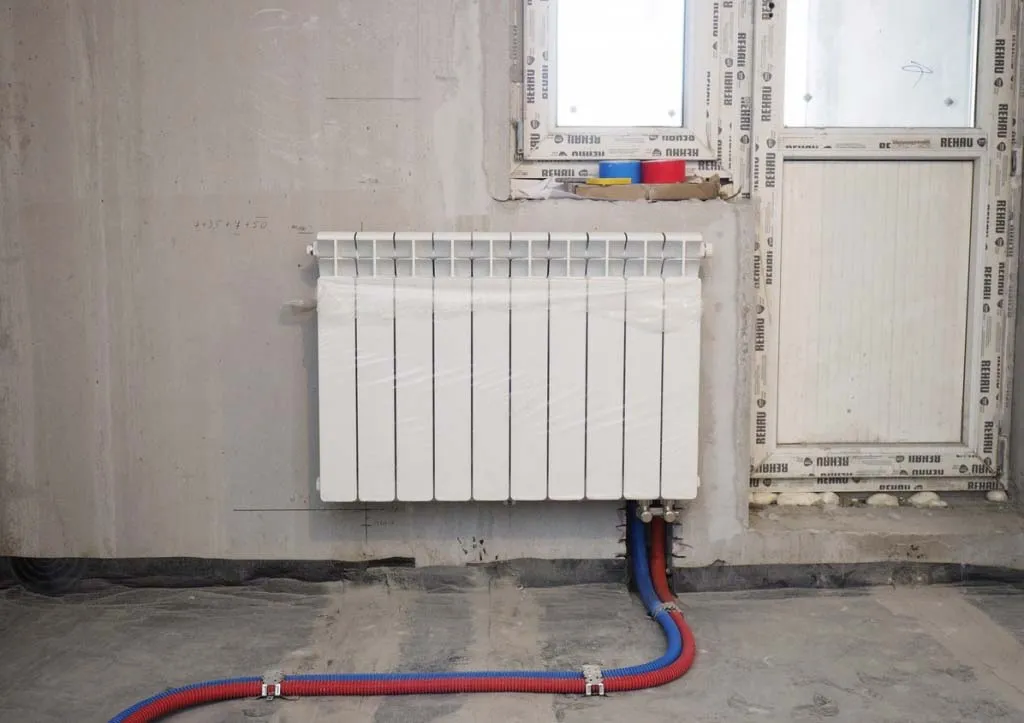

Нижний тип подключения выбирают при скрытом монтаже труб в полу или под плинтусом. Такая батарея имеет более эстетически привлекательный вид, но отличается довольно большими теплопотерями — вплоть до 15%. Большая часть теплоносителя пройдёт через первые секции, поступая по верхнему горизонтальному коллектору и опускаясь вниз по вертикальным каналам.
Также существует верхний тип подключения, но он применяется реже и только со специализированными радиаторами, изготовленными специально под такой тип подключения.
Диагональное подключение применяют для длинных радиаторов — более 12 секций. В данном случае трубы расположены с двух сторон от радиатора, и горячая вода проходит через всю конструкцию, выходя с противоположной стороны. Это самый энергоэффективный вид подключения, потери будут не более 5%.
Стоит помнить, что при проведении замены радиаторов в многоквартирном доме с центральной системой отопления, необходимо получить разрешение у контролирующего органа на размыкание контура отопления и слив воды из системы. Кроме экстренных случаев, такое разрешение выдают только по окончании отопительного сезона.
При установке радиаторов отопления следует соблюдать нормы по расстояниям от поверхностей. До пола рекомендуется оставлять от 6 до 10 см, чтобы облегчить наведение чистоты в доме и сохранить максимальную эффективность отопления. До подоконника также рекомендуется оставить аналогичное расстояние, чтобы не снижать эффективность отопления. От стены необходимо отступить на 3-5 см, чтобы сохранить возможности для уборки и создать эффективную конвекцию.
Основные этапы замены радиаторов:
- Демонтаж
- Установка кронштейнов
- Сборка радиатора из секций и его крепление
- Соединение с системой отопления
- Проверка давлением, чтобы выявить возможную течь или разгерметизацию.
Для работ по монтажу радиаторов отопления потребуются инструменты, набор ключей, строительный уровень, рулетка, карандаш. В некоторых случаях может потребоваться газовая сварка.
Соблюдение всех инструкций и норм, а также правильный выбор материалов для отопительной системы создаст в вашем доме комфорт и уют, сохранит тепло и обеспечит нужную температуру в вашем доме даже в самые сильные холода на многие годы вперёд.
Монтаж радиаторов отопления
Для подключения непосредственно радиатора отопления своими руками в 99 процентах мы рекомендуем использовать именно радиаторные термостатические клапаны с термоголовкой на подачу и отсечные радиаторные клапаны на обратку. Такие клапаны бывают размером на ½ дюйма, так и на ¾ дюйма. Так же они бывают прямые или угловые.
Выбор трубы для монтажа радиаторов
Теперь определяемся с тем, какими трубами будем осуществлять монтаж радиаторов отопления своими руками. Опять же, сейчас говорим о системе с максимальной рабочей температурой теплоносителя в 90 градусов по Цельсию. Для такой системы подойдут трубы металлические, металлопластиковые, медные, из нержавейки, полипропилена и так далее. Зачастую приходиться монтировать именно из полипропилена. Дешево и сердито. Не забываем про теплоизоляцию труб.
Определяем место магистралей
Теперь определяем, как пойдут магистрали радиаторного отопления. Обычно мы рекомендуем прятать трубы под черновую или чистовую стяжку. Отсюда следует категорический запрет на заливание каких-либо стяжек до того, пока не будут смонтированы все инженерные системы.

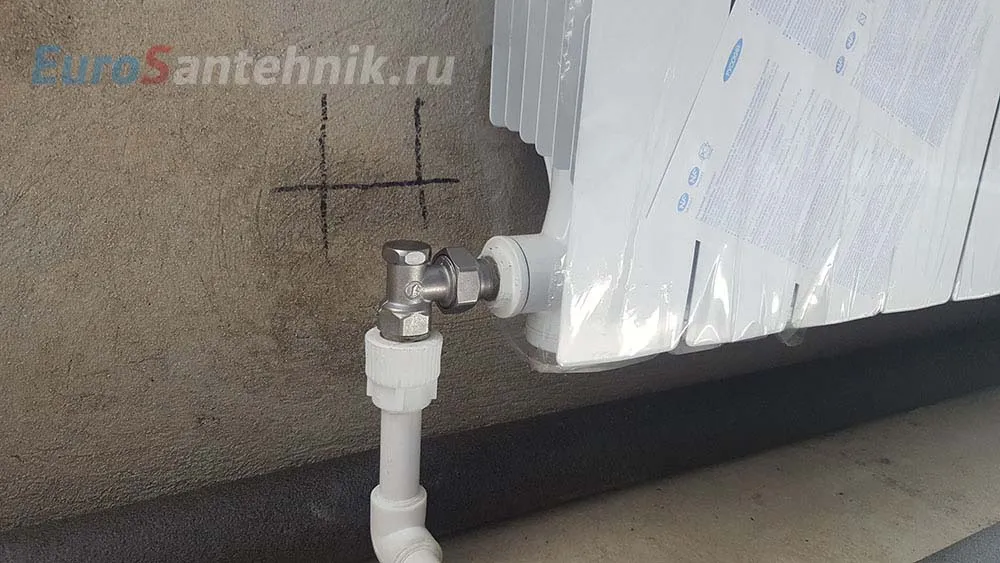

Установку радиаторов отопления начинаем с их подготовки. Подматываем и накручиваем на него клапаны. Прикручиваем заглушки и кран Маевского.Определяем место монтажа радиатора. Если в комнате несколько радиаторов, то необходимо отстрелять горизонтальную линию лазерным уровнем, чтобы все радиаторы висели ровно. Если комнаты разные, то можете исходить от высоты подоконника по отношению к полу.

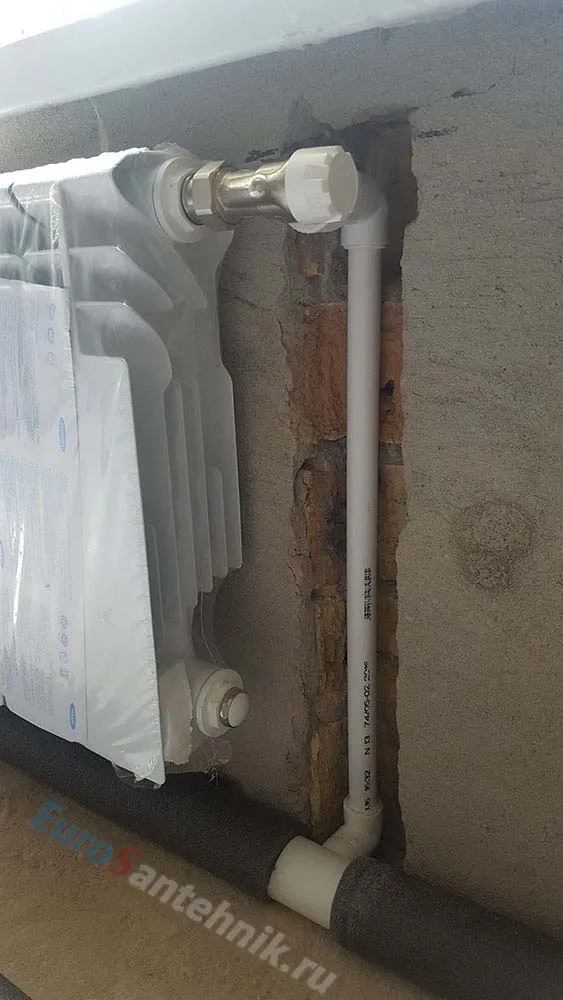

Делаем разметку для монтажа креплений радиаторов отопления. Монтируем крепления. Вешаем радиаторы. Теперь, отмечаем вертикальные штробы для подключения труб подачи и обратки радиатора. Для этого берем простой уровень. Прикладываем его к стене центром по оси клапана радиаторного и с двух сторон уровня рисуем карандашом. Снимаем радиаторы, делаем штробы и вновь вешаем радиаторы.
С чего начинать установку радиаторов?
Начинаем монтаж радиаторов отопления своими руками именно с магистрали, например, от котла. Для этого трубы можно положить на грунт, или прикрепить их к фундаменту. Можно по фундаменту так же нарисовать горизонтальную линию и просверлить отверстия для крепления труб. Для крепления труб мы с коллегами используем крепежную перфорированную ленту из металла. Сразу отрезаем полоски ленты необходимой длинны и креплю их под низ труб.
Далее берем трубы и ведем к первому радиатору. После выводим стояки для подключения радиаторов. Обязательно монтируем на них заглушку, чтобы в них не попал мусор. После вывода всех стояков отопления подключаем к ним радиаторы. После подключения всех радиаторов замазываем стояки у клапана гипсом или алебастром. Даем гипсу схватиться и опрессовываем систему воздухом.
Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!
Какой радиатор отопления лучше биметалл или чугун?
Оба типа радиаторов отопления — биметаллические и чугунные — имеют свои преимущества и недостатки. Какой тип радиатора лучше выбрать, зависит от конкретной ситуации, требований к отоплению, а также личных предпочтений.
Биметаллические радиаторы обладают рядом преимуществ, среди которых:
- небольшой вес, что облегчает их установку и монтаж
- высокая теплоотдача за счет использования алюминиевых пластин и стальных трубок, что позволяет быстро нагревать помещение
- высокая коррозионная стойкость, благодаря покрытию стальных трубок алюминием или латунью
Однако у биметаллических радиаторов есть и недостатки, например:
- более высокая стоимость по сравнению с чугунными радиаторами
- возможность возникновения шума при работе радиатора из-за большого количества соединительных деталей.
Чугунные радиаторы также имеют ряд преимуществ и недостатков. К преимуществам можно отнести:
- надежность и долговечность: чугунные радиаторы служат десятилетиями
- невысокая стоимость по сравнению с биметаллическими радиаторами
- относительная простота монтажа и использования
Однако чугунные радиаторы также имеют и недостатки:
- большой вес, что затрудняет установку и монтаж
- низкая теплоотдача и большое время разогрева, по сравнению с биметаллическими радиаторами
- меньшая коррозионная стойкость по сравнению с биметаллическими радиаторами
Таким образом, выбор радиатора отопления зависит от ряда факторов, включая бюджет, условия эксплуатации и личные предпочтения. Каждый тип радиатора имеет свои преимущества и недостатки, поэтому перед покупкой необходимо проанализировать их и выбрать наиболее подходящий вариант.
