Как подключить светодиодную ленту: необходимые компоненты и инструкция

Хотите украсить свой дом светодиодной лентой, но не знаете, как ее правильно подключить? Не переживайте, все проще, чем кажется. В этой статье мы расскажем, что нужно для подключения светодиодной ленты и как это сделать своими руками без лишних затрат.

Как выбрать светодиодные ленты для дома и на что обратить внимание?

Особенностью подобных конструкций является подключение без блока питания светодиодной ленты 220в. К сети подсоединение выполняется без отдельных кабелей питания. Устройства производятся с разным уровнем защиты от всевозможных загрязнений и неблагоприятных климатических условий. Подобные конструкции выполняются на пластине, толщина которой 2 мм. При этом ленту можно разрезать на отдельные фрагменты по специальным меткам.


Независимо от типа свечения такие ленты легко использовать и делить на нужное количество элементов

Разновидности светодиодов оказывают влияние на степень яркости и освещенности. При этом отличается температурное значение света и разнообразие цветовой гаммы. Для установки применяются специальные клипсы, с тыльной стороны которых распределен липкий слой.


Оригинальная подсветка замечательно сочетается с другими вариантами освещения

Нюансы выбора светодиодной ленты 220в: цена за метр

Поскольку ленты отличаются плотностью, габаритами отдельных деталей и расцветками свечения, подобная продукция реализуется в рулонах, а нужный отрезок легко отрезается от ленты.

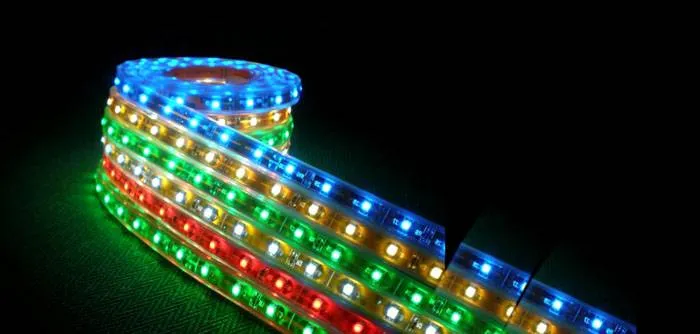

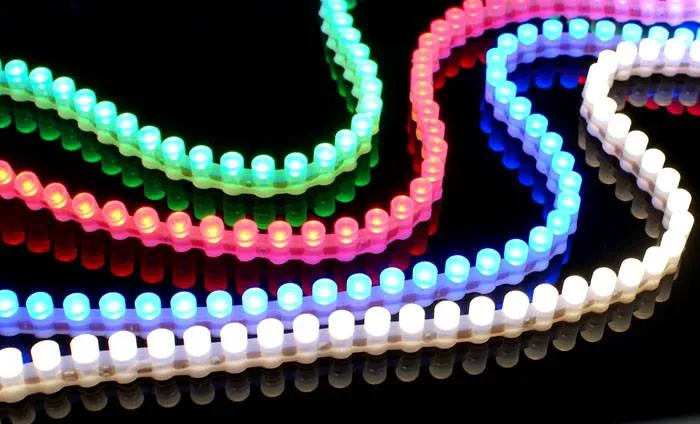

Элементы из светодиодов отличаются разнообразием расцветок

Для плавного и ровного свечения осветительного прибора требуются профили с округлым сечением. Чтобы элемент не был виден, рекомендуется воспользоваться профилями углового типа.

Средние цены за метр светодиодной ленты 220 В можете посмотреть в таблице ниже.

Изображение Название Характеристики Цветовой вариант Стоимость за комплект, руб.

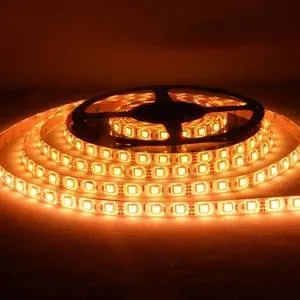

Apeyron LED SMD 5050 Мощность 14,4 Вт. 60 диодов на метр Многоцветный 1480

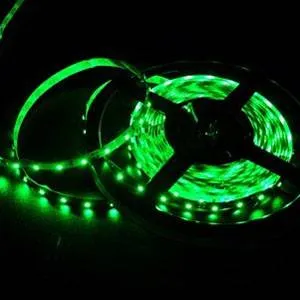

Эра 3528-220-60 Led-IP67-G Мощность 4,8 Вт. Зеленый 1457

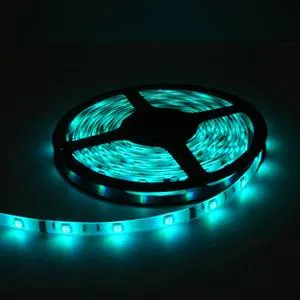

DC 12 V, 5 m, 5050 SMD, 36 W. Количество диодов 150. Синий 1860

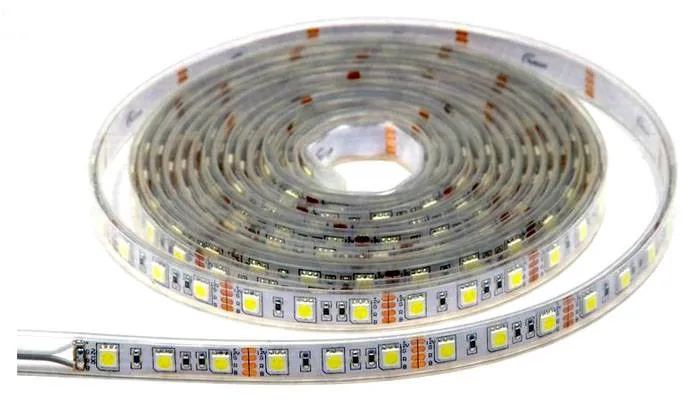

Feron LS607 с драйвером Мощность 7,2 Вт. Пылевлагозащита IP 65 Многоцветный 1440
UNIVersal ULS –SMD 5050 Мощность 14,4Вт. Количество светодиодов – 60 шт. Холодный белый 1450

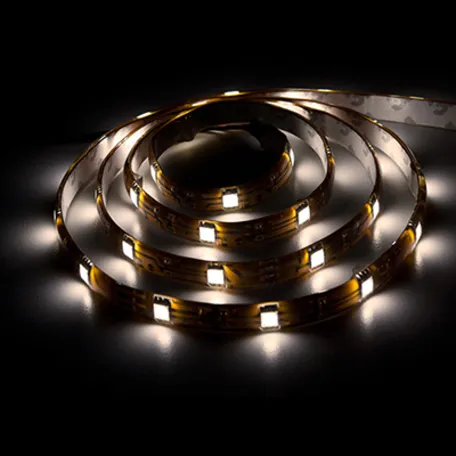

Novotech 357114 Класс защиты IP20 Нейтральный 2030

Средняя цена изделия за метр составляет около 75 рублей. При этом на метре ленты располагается 60 светодиодов. Если количество элементов достигает 120, то стоимость возрастает до 140 рублей.

Такие изделия отличаются различным значением питающего напряжения. В комплекте, как правило, поставляются сетевые шнуры, различные соединители, RGB-контроллеры для регулировки цвета (опционально) и блоки питания.


Насыщенность и яркость цвета зависит от количества диодов, расположенных на одном метре изделия

При покупке дешевой продукции можно приобрести некачественную ленту, которая быстро потеряет цвет или выйдут из строя светодиоды.

Монтаж конструкции

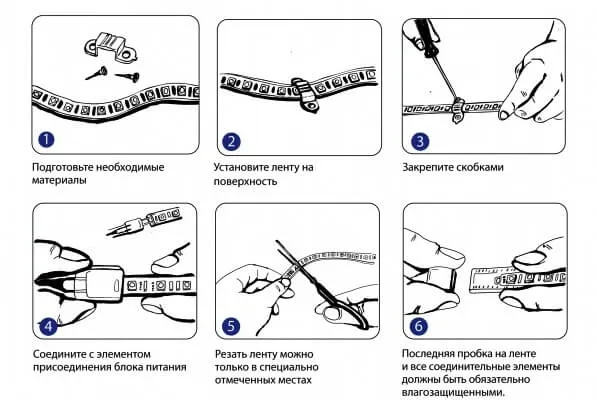

Монтаж светодиодных конструкций вполне можно выполнить самостоятельно, предварительно распланировав освещение в помещении и изучив схему подключения конкретной ленты. Во время монтажа применяется современные конструкции светотехники. Все элементы соединяются с помощью пайки. После этого производится изоляция и проверка параметров освещения.


Составляющие укладки светодиодной модели

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

  1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.

    Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды

  2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.

    Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

  1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
  2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
  3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
  4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
  5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.

    Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

  1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

  2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

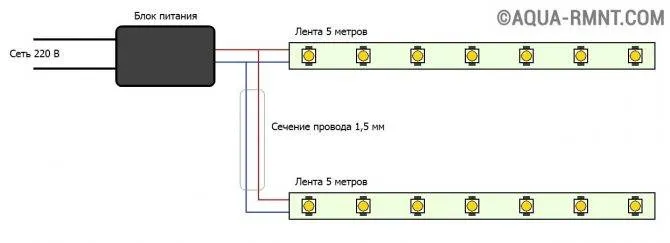

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

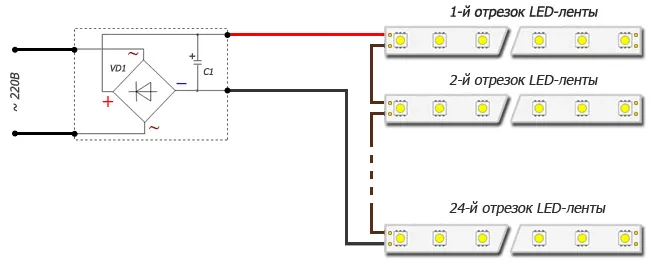

напрямую к сети 220 В без блока питания

Подавляющая часть имеющихся в продаже светодиодных лент рассчитана на подключение к блоку питания постоянного тока напряжением 12 В. Реже встречаются светодиодные ленты с питанием 5 вольт либо 24 вольт и выше. Включать такие осветительные приборы напрямую в сеть переменного тока 220 В нельзя – не пройдёт и секунды, как все SMD светоизлучающие диоды и резисторы попросту перегорят.

Тем не менее существует один рабочий способ, позволяющий запитать низковольтную светодиодную ленту от сети 220 В. Для его реализации ленту на 12 В любого типа и цвета свечения разрезают на 24 равных отрезка. Затем их необходимо соединить между собой последовательно. Для этого с помощью короткого провода соединяют минусовой контакт первого отрезка с плюсовым контактом второго отрезка. Далее припаивают провод к минусу второго и плюсу третьего отрезка и так далее. В результате, вместо параллельного соединения, получится цепочка из последовательно включённых отрезков светодиодной ленты, способная выдержать напряжение 288 вольт.

обрпр

Несмотря на то что данная схема вполне работоспособна, у неё есть ряд недостатков:

  • на каждом из отрезков в местах пайки присутствует опасное для жизни высокое напряжение;
  • конструкция имеет низкую надёжность из-за огромного количества соединений;
  • низкая эргономичность готового изделия.

Чтобы не заниматься самостоятельной переделкой светодиодной ленты с 12 на 220 вольт, можно купить готовую ленту промышленного производства, рассчитанную на прямое подключение к однофазной бытовой сети переменного тока. Её конструктивное отличие состоит в том, что SMD светодиоды соединены последовательно в группы не по 3 шт., а по 60 шт., а диодный мост входит в комплект поставки. Подробную информацию о таких LED-лентах, линейках и модулях можно найти в отдельной статье о светодиодных лентах на 220 вольт.

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

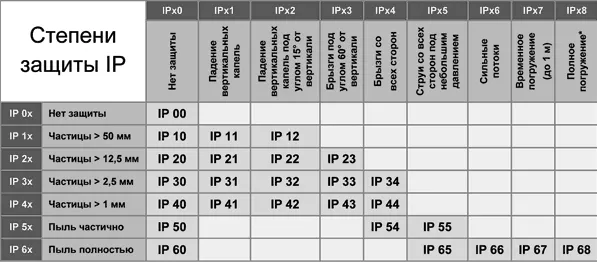

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

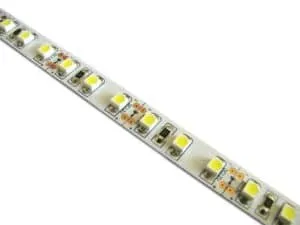

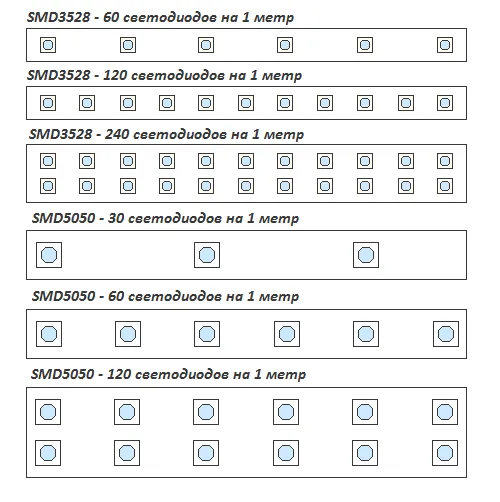

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

  • размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
  • размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

  • 3,2*2,8 мм выдает 0,3 до 1,6 лм;
  • размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

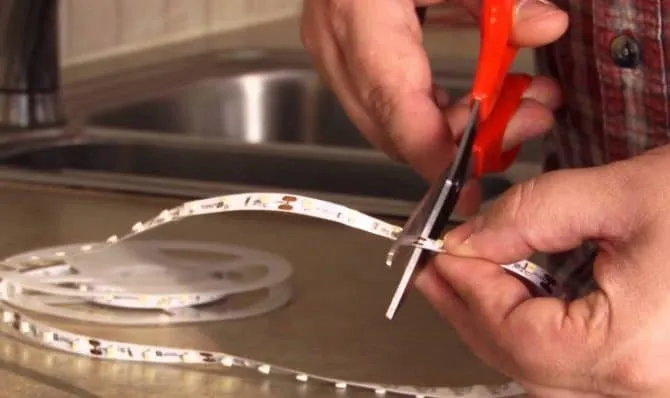

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Контроллер для управления цветовыми эффектами

RGB-ленту можно подключить как монохромную. Это нецелесообразно экономически – одноцветный светильник стоит намного дешевле. Можно подключить ее для ручного управления свечением – например, с помощью потенциометров. Это тоже не лучший вариант. Для наиболее полного доступа к возможностям цветного светильника лучше взять RGB-контроллер, позволяющий использовать потенциал ленты наиболее эффективно.

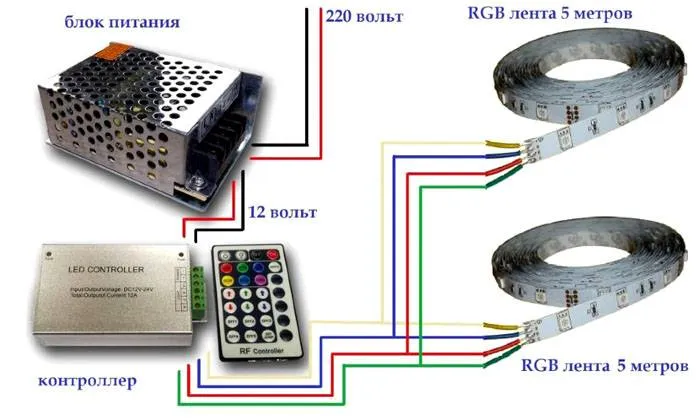

Подключение RGB-контроллера.

Подключается он после блока питания, после него — отрезки ленты общей длиной до 5 м. Соединять надо с соблюдением распиновки, чтобы контакты одного цвета соединялись с соответствующими контактами.

Если надо управлять более длинным полотном, просто соединить параллельно группы светильников получится не всегда. Мощности контроллера может не хватить, и придется использовать RGB-усилители (в зарубежной технической литературе – повторители). Один или несколько, в зависимости от нагрузочной способности каждого повторителя.

Подключение RGB-контроллера с усилителем.

Если мощность одного источника питания окажется достаточной, то второй можно не устанавливать.

В данном видео обзоре сравниваются 4 вида контроллеров для многоцветной светодиодной ленты.

Подключение ленты несложно выполнить самостоятельно, для этого потребуются минимальные знания и навыки. Если случай окажется сложным и выходящим за рамки обзора, решение можно найти, обратившись к специалистам. Разыскать их можно в фирмах, занимающихся освещением или в интернете на специализированных форумах. Главное — помнить о правилах техники безопасности.

Как запитать светодиодную ленту

Провода к светодиодной ленте подключаются при помощи пайки или специальными коннекторами.

с помощью пайки

Пайка является более надежным и экономичным способом, хотя и более трудоемким. В местах разреза есть специальные площадки для подсоединения светодиодной ленты, к которым припаивается провод. Сечение провода выбирается по нагреву, 0,5-1мм. Если для предотвращения потерь напряжения нужен провод большего сечения, то к его концу подключают тонкий провод длиной 10-15см.

Для того, что бы припаять провода, нужны паяльник мощностью не более 25Вт, оловянный припой и канифоль. Паяльник мощностью более 25Вт перегреет контактные площадки на ленте, что приведет к отклеиванию их от основания. А если вместо канифоли взять ортофосфорную кислоту, то остатки кислоты могут замкнуть места пайки между собой или разрушить провода под изоляцией.

Процесс пайки можно разделить на этапы:

  1. отрезать кусок ленты необходимой длины;
  2. с конца ленты снять силиконовую изоляцию. Это нужно сделать очень аккуратно. Если на контактных площадках останутся следы изоляции, то это очень усложнит процесс пайки, а слишком большое усилие может их повредить. В этом случае придется укоротить ленту на три светодиода и начинать все с начала;
  3. залудить контактные площадки и провода;
  4. припаять провода;
  5. на место пайки надеть кусочек термоусадочной трубки и нагреть его строительным феном. Если припаиваемый провод уже присоединен к другому, более длинному проводу или к другой светодиодной ленте, то термоусадочную трубку одевают ДО пайки.

Подключение с помощью коннектора

Кроме пайки, возможен вариант с использованием специальных коннекторов. Они производятся на два провода, для монохромных лент и на четыре, для RGB-лент. По форме бывают для дальнейшего подключения к проводам и для соединения лент между собой. Такие коннекторы, в зависимости от формы позволяют изгибать место соединения, соединяют ленты встык или под прямым углом.

Соединение помощью коннектора менее надежно, чем пайка, поскольку контакты могут окисляться и дороже. Однако если нужно подсоединить много отрезков ленты, то пайка займет очень много времени, а если нужно подключить участок в труднодоступном месте или заменить поврежденный участок, то коннектор остается единственным выходом.

Для подключения с помощью коннектора конец светодиодной ленты тщательно очищают от изоляции сверху и снизу, вставляют в коннектор и закрывают крышку.

Подключение блока питания в сеть 220

У блока питания, применяемого для подключения LED-светильников к сети 220 вольт, входные клеммы маркируются как L (фаза) и N – нейтраль. Если их перепутать, и подключить в сеть наоборот, ничего страшного не произойдет. На работоспособность источника и системы освещения в целом это не повлияет никак. Более того, если блок питания подключается в питающую сеть через разъемное соединение (розетку) следить за правильной фазировкой практически невозможно.

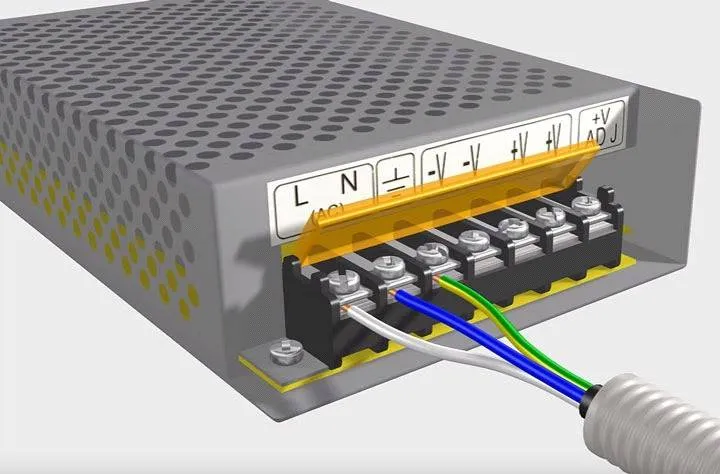

Входные клеммы 220 вольт источника питания

Но если БП подключается стационарно, то все же лучше соблюсти правильность соединения и собрать схему в соответствии с маркировкой L и N. Это будет признаком профессионализма монтажника и облегчит переподключение или ремонт системы, если они понадобятся в будущем.

Что нужно подготовить для подсоединения светодиодной ленты

Для того чтобы собрать схему для светодиодной ленты своими руками потребуется минимум инструментов. Вы можете это сделать с помощью ножа или отвертки в самом простом случае. Давайте разберемся со всеми нюансами и вопросами, которые могут у вас возникнуть.

Что важно знать

Светодиодная лента – это осветительный прибор, состоящий из гибкой печатной платы, на которой запаяны светодиоды и резисторы. В самых распространенных моделях на 12 В светодиоды соединены по группам из трех штук и пары резисторов. Резисторы нужны для гашения лишнего напряжения и ограничения тока. Дело в том, что белому светодиоду для работы нужно порядка 3 – 3,3 В, а лента рассчитана на 12. Если 3 светодиода подключены последовательно – необходимо чуть больше 9 В, резисторы «берут на себя» оставшиеся 2 – 3 В.

Степень защиты

Вы можете использовать Led-ленту и в помещении, и на улице и даже под водой. Это становится возможным благодаря тому, что существуют разные степени защиты от влаги и пыли. Метка типа IPxx, где вместо хх пара цифр, говорит о степени защиты. Чем выше эти цифры – тем в более сложных условиях может использоваться светильник и оборудование. При этом первая цифра говорит о защите от пыли и мелких частиц, а вторая – от воды и брызг.

Продукция с маркировкой IP20 не предназначена для работы в сложных условиях с повышенным содержанием пыли и влаги в воздухе, стихия незащищенных лент – это спальня или гостиная, в общем, любое сухое помещение, желательно бытового применения. Отличным решением использования таких лент – это монтаж в нише подвесного потолка или на карнизе, для осуществления декоративной подсветки. С помощью такого дизайнерского решения вы сможете устроить в комнате уют с мягким рассеянным светом. Особенно эффектно смотрится, когда мебель и ее очертания подсвечены с обратной стороны и снизу. Печатная плата таких лент не имеет защиты и легко окисляется и повреждается от плохих условий окружающей среды.

Модели IP68 можно использовать под водой, например, подсветки фонтанов и бассейнов. Такие ленты залиты толстым слоем силикона, что дает нужную защиту от воды контактных площадок и светодиодов. Кроме того, она отлично впишется для подсветки днища автомобиля.

Это два «крайних» варианта, естественно, в продаже имеются промежуточные степени защиты, которые можно использовать во влажных помещениях, например, для монтажа на кухне, в качестве подсветки над мойкой

Ну и здесь нужно принимать во внимание удаленность ленты от раковины. Они отлично подходят для хозяйственных построек – подвалов, гаражей, подсобных помещений с умеренными условиями

Расчет длины

Ленты чаще всего продаются в бухтах по 5 метров. Количество светодиодов:

  • 30;
  • 60;
  • 120.

При этом ленту можно резать и наращивать, не превышая длины целого полотна в 5 метров. Сечение проводников рассчитано таким образом. Что максимальный размер ленты ограничен этой цифрой. Если соединить больший метраж ленты – она будет греться и может быстро перегореть. Ну а если вам нужна большая длина подсветки необходимо от блока питания запитывать 5 м, а к следующим 5 м прокладывать питающий кабель от контактов ленты до клемм блока питания, а не соединять ленты такие большие участки ленты непосредственно между собой.

Как резать и соединять отрезки светодиодной ленты

Ее можно резать и соединять как раз по кусочкам из трех светодиодов. На ее фасаде есть разметка – линия для отреза или знак «ножницы». По обе стороны от линии разреза есть контактные пятачки, к которым подключается питание. На одноцветной ленте на каждом из отрезков 4 пятачка. 2 с начала отрезка и 2 в конце, соответственно плюс и минус с каждой стороны. Не имеет разницы, с какой из сторон подавать плюс, а с какой минус.

На RGB ленте по 4 пятачка, они дублируются. Имеют общий плюс, а для каждого из цветов – индивидуальный минус.

Однако, это справедливо для такого светильника на 12 В, для моделей на 220 В это правило не работает, их нужно разрезать по линиям разметки, обычно это отрезки длиною в полметра.

Разрезание светодиодной ленты

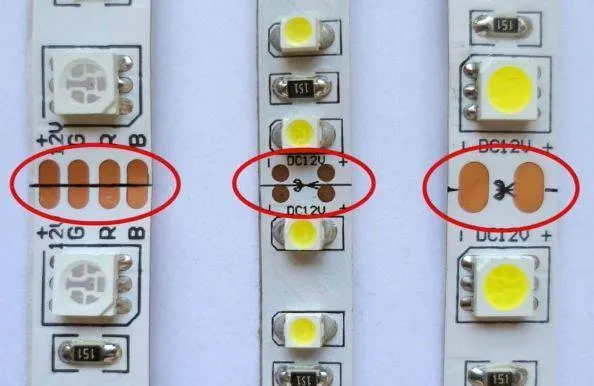

Режется LED-лента не в любом месте, где вздумается. Это обусловлено особенностью соединения элементов: в одном отрезке диоды следуют друг за другом в цепочке последовательно, следующий же сектор соединяется с предыдущим параллельно.

Резать ленты можно по контактным площадкам, разделяющим осветительные модули друг от друга. Для удобства она маркируется пунктиром или значком «ножницы».

Когда производитель не сделал маркировку, то разрез светодиодной ленты всегда выполняем  в месте соединительного контакта секций осветительных элементов. Либо – ориентироваться по количеству допустимых диодов на отрезке, чтобы отрезать там, где нужно и не испортить модуль.

RGB-лента имеет четырехконтактную площадку. При ее разрезе нужно учитывать эти соединения. Каждый элемент питается отдельно и имеет собственную площадку

Важно при разрезе не повредить участок, чтобы подсветка впоследствии корректно работала

При разрезании пылевлагозащищенных светодиодных лент сначала разрезается силиконовый слой канцелярским ножом, а потом уже сами осветительные модули обычными ножницами.

Как соединить части ленты между собой или как подсоединить провода к ленте

Данный метод подходит для обоих типов лент, то есть для одноцветной и многоцветной.Единственным различием в данном случае будет количество использующихся проводов.Для одноцветной ленты оно будет равно 2, а для многоцветной 4 – 5.Предположим, что вам нужно соединить несколько разрезанных частей ленты между собой. Или если на вашей ленте не было изначально припаянных проводов.Есть два варианта – использовать специальные коннекторы, либо паять.Мы будем паять, использование коннекторов не должно вызвать особых трудностей.

Находим ближайшие к краю контактные площадки

Берем кусочек провода требуемой длины, зачищаем и скручиваем

Скрученные провода должны выглядеть примерно, как на фото выше.

Берем паяльник и принадлежности, затем лудим провода. Пример на фото выше.

Припаиваем провода к ленте. Осталось заизолировать провода и готово.Таким образом, мы припаяли провода к ленте, если они отсутствовали по какой-либо причине.Если вам требуется соединить несколько кусочков ленты с определенным промежутком, то припаяйте одну сторону проводов, как показано выше. Затем зачистите противоположные концы этих проводов припаяйте их к другому кусочку ленты. Если потребуется заизолируйте оголенные части проводов.

Если вам требуется соединить несколько кусочков без расстояния между ними, то сопоставьте контактные площадки 2-х кусочков ленты друг напротив друга, так что бы они немного накладывались друг на друга, затем спаяйте. Выглядеть должно примерно так.

Главное – не перепутайте плюс и минус местами. Обозначения подписаны по обеим сторонам ленты.

Как применяют светодиодные ленты

Рассмотрим, в каких помещениях и какие именно диодные ленты наиболее предпочтительно применять:

  • При освещении стеллажа, навесной полки, шкафа подходит лента SMD 3528, плотность которой составляет LED 60 шт. на 1 погонном м. Это наиболее простой вариант по умеренной стоимости. Цвет светового потока может быть выбран на основании личных вкусов.
  • В спальнях и детских комнатах как дополнительную систему освещения возможно задействовать также 3528 либо 5050. Лучше в этой ситуации подобрать мягкое белое освещение с нейтральным оттенком.
  • В большом помещении как дополнительный либо основной источник света преимущественно используют SMD 5050 и 2835. Данные разновидности при условии правильного определения нужной длины превосходно справляются со своими функциями.
  • SMD 5630 и 5730 задействуют в крупных помещениях, в частности, магазинных.
  • Чтобы осветить салон авто, используют SMD 5050 и ленты RGB, защитный класс которых — не меньше IP54.
  • Чтобы декоративно оформить либо осветить открытую беседку либо иную садовую постройку, потребуется приобретение ленты, имеющей защитную оболочку их силикона и защитный класс минимум IP65.

Понятие и характеристики светодиодной ленты

Она представлена специальной лентой, которая прикрепляется разными способами к различным частям кухонного гарнитура, и выпускается в разной длине и расцветке. В ее состав входят светодиоды, представленные светоизлучающими диодами. Они являются полупроводниковыми элементами, которые при подаче электротока излучают свет. Интенсивность такого излучения зависит от химического состава, которым наполнен диод.

осуществляется с помощью стабилизатора. Если выполнить подключение напрямую, то это может привести к перегреву и поломке изделия. Освещение кухонного гарнитура светодиодной лентой позволяет значительно упростить процесс использования гарнитура, а также улучшить внешний вид всего помещения. Часто подсветка концентрируется на фартуке, сделанном из матовых материалов. Это позволяет получить мягкое и приятное освещение.

Светодиодная лента делается из пластичной основы, которая оснащается стабилизирующим нагрузочным резистором. Именно на него наносятся диоды, которые излучают свет.

Подключение и монтаж

Если вы делаете монтаж светодиодной ленты своими руками, то должны учесть общие принципы подключения:

  1. Подключение осуществляется только с одной стороны.
  2. Подключения нескольких отрезков делаются только параллельно, и только посредством пайки или коннекторов. Дело в том, что все размеченные светодиодные блоки подключены параллельно, таким образом, напряжение на каждый из них поступает одинаковое, а токи суммируются.
  3. Используя мощный блок питания, рассчитанный на суммарную нагрузку, следует производить параллельное подключение отрезков посредством проводов с сечением не менее 1 мм. Если же мощность блока питания недостаточная или он слишком громоздкий, тогда придется использовать несколько маломощных компактных блоков питания, которые подключаются параллельно к сети ~ 220 В.
  4. Правильно соблюдать полярность: «+» и «-» для одноцветной схемы и «+», «R», «G», «B» для RGBмногоцветной.
  5. Радиус изгиба не должен быть менее 20 мм.
  6. Блок питания имеет две группы контактов: силовые и низковольтные. Подключения к сети производится посредством проводов двух или трехпроводной цепи. Как правило, на БП вывода соответствуют: коричневый – фаза, синий – ноль, желто-зеленый – заземление. Расположение фазы и ноля не принципиально, а линия заземления может отсутствовать.
  7. К низковольтным выводам согласно маркировки присоединяются контакты одноцветной.
    При использовании диммеров их располагают в цепи между БП и светодиодной летной с аналогичным соблюдением контактных пар.
  8. Контроллер подключается к БП через его контакты постоянного тока. К клеммам контроллера подключаются 4-е контакта RGB ленты: «+» и поочередно «-R», «-G», «-B».

Перед тем как установить светодиодную ленту рекомендуется произвести пробное подключение для определения работоспособности схемы.

Монтаж ленты

Осуществить мгновенный монтаж светодиодной ленты своими руками можно по элементарному алгоритму:

  • Обезжириваете монтажную поверхность.
  • Удаляете защитную пленку на ленте.
  • Прикладываете ленту и легкими усилиями фиксируете на поверхности.
  • В случае создания сложной системы эстетической подсветки могут использовать профильные конструкции: алюминиевый или пластиковый профиль. Для мощных светодиодов лучше отдать предпочтение первому варианту и чем больше мощность, тем объемней должен быть профиль, дабы обеспечить естественное охлаждение.
  • При профильном монтаже изделие укладываться на базовую клеевую основу или приклеиваться. В последнем случае необходимо избежать попадания клея на светодиод.

Этапы монтажных работ

Применение светодиодной ленты расширяет дизайнерские возможности и позволяет достаточно несложно осуществить изысканную подсветку, которая повысить интерьерную эстетику и обеспечит существенное энергосбережение.

Как сделать светодиодную подсветку в потолке?


Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.

  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подго

Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.

  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подготовьте светодиодные ленты. Разрежьте ленты на необходимые длины, подключите кабель для пит

Чтобы сделать светодиодную подсветку в потолке, необходимо следующее:

  1. Определитесь с типом потолка. Если это жесткий потолок, то подсветка может быть поверхностной, если же это гипсокартонный потолок, то возможно потребуется произвести прорези для установки ленты.

  2. Определитесь с количеством и типом светодиодов. Обычно используют ленты с малым количеством диодов, однако для более яркой подсветки можно выбрать ленты с большим количеством диодов.

  3. Подготовьте необходимые инструменты и материалы. Вам понадобятся светодиодная лента, адаптер для питания, клей или крепежные елементы для крепления ленты.

  4. Установите адаптер для питания и подключите его к электросети.

  5. Приклейте ленту к потолку с помощью кл

Для начала, нужно определиться с тем, где именно вы хотите установить светодиодную подсветку. Если это будет в гипсокартонном потолке, то нужно прорезать отверстия под светодиодные ленты, отверстия должны быть такими размерами, чтобы протянуть туда кабели и установить нужные комплектующие.

Далее, нужно подготовить электрооборудование: провести провода от источника электричества до потолка, подключить трансформатор для светодиодных лент и закрепить его на стене.

Затем нужно установить саму светодиодную ленту, прикрепив ее к потолку с помощью клея или специальных креплений. Важно учитывать, что светодиодные ленты должны быть ровно установлены и не должны иметь наклонов.

После этого можно подключить светоди

Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.

  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подго

Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.

  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подготовьте светодиодные ленты. Разрежьте ленты на необходимые длины, подключите кабель для пит

Чтобы сделать светодиодную подсветку в потолке, необходимо следующее:

  1. Определитесь с типом потолка. Если это жесткий потолок, то подсветка может быть поверхностной, если же это гипсокартонный потолок, то возможно потребуется произвести прорези для установки ленты.

  2. Определитесь с количеством и типом светодиодов. Обычно используют ленты с малым количеством диодов, однако для более яркой подсветки можно выбрать ленты с большим количеством диодов.

  3. Подготовьте необходимые инструменты и материалы. Вам понадобятся светодиодная лента, адаптер для питания, клей или крепежные елементы для крепления ленты.

  4. Установите адаптер для питания и подключите его к электросети.

  5. Приклейте ленту к потолку с помощью кл

Для начала, нужно определиться с тем, где именно вы хотите установить светодиодную подсветку. Если это будет в гипсокартонном потолке, то нужно прорезать отверстия под светодиодные ленты, отверстия должны быть такими размерами, чтобы протянуть туда кабели и установить нужные комплектующие.

Далее, нужно подготовить электрооборудование: провести провода от источника электричества до потолка, подключить трансформатор для светодиодных лент и закрепить его на стене.

Затем нужно установить саму светодиодную ленту, прикрепив ее к потолку с помощью клея или специальных креплений. Важно учитывать, что светодиодные ленты должны быть ровно установлены и не должны иметь наклонов

Видео. Как подключить RGB светодиодную ленту к инфракрасному контроллеру
