Изготовление засовов на уличную калитку: щеколда, шпингалет и другие варианты своими руками

Ищете надежный запор для своей уличной калитки? В этой статье мы рассмотрим различные варианты засовов на калитку — от щеколды до шпингалета — и подробно расскажем, как сделать их своими руками. Вы узнаете, как выбрать подходящий вариант и с легкостью справитесь с установкой.

Калитка является частью ограждения цель которого не допустить посторонних на ваш участок. Следовательно она должна закрываться. Запор должен быть таким, чтобы не только она сама не открывалась, но и обеспечивал надёжность, и эстетичность. Разновидностей и способов запора достаточно много. Рассмотрим некоторые из них и расскажем, как сделать своими руками.

Самостоятельное изготовление

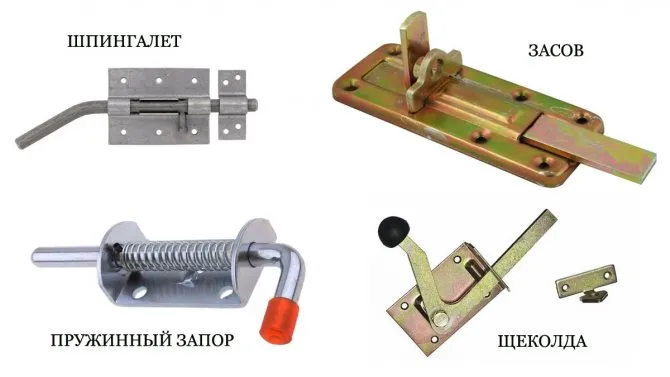

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

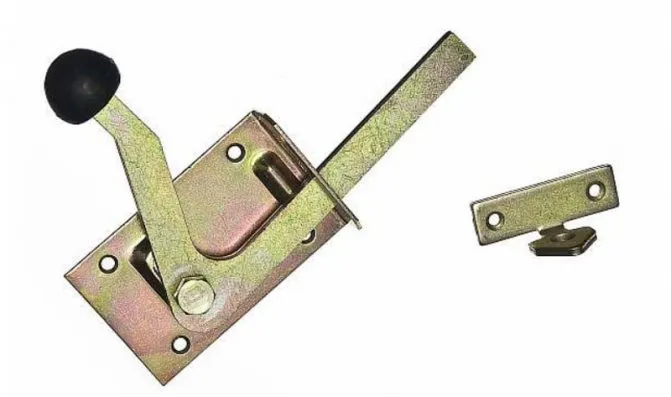

Самозакрывающаяся щеколда на калитку.
Запирающее устройство для калитки со щеколдой и верёвкой.
Пружинный запор.
Потайной замок.
Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

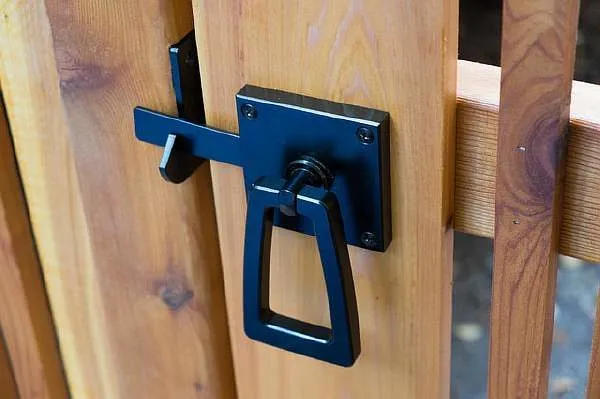

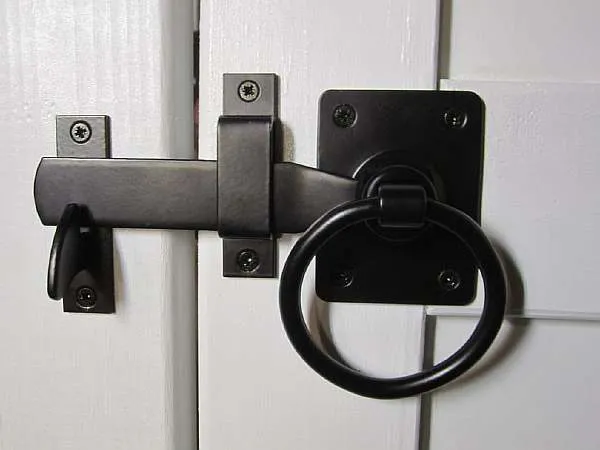

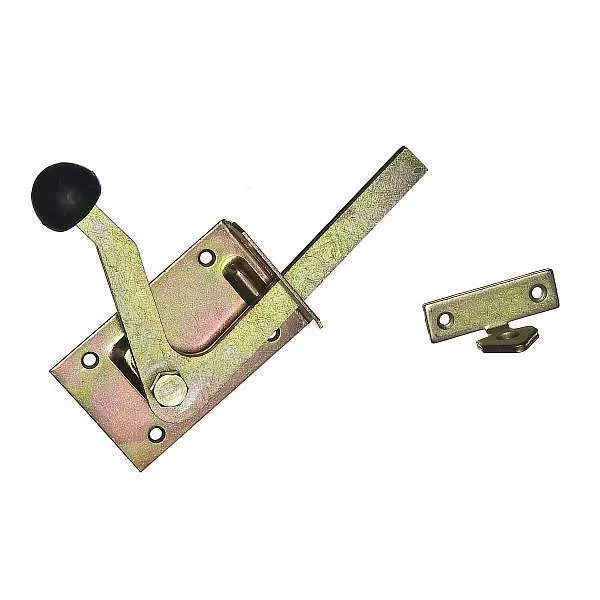

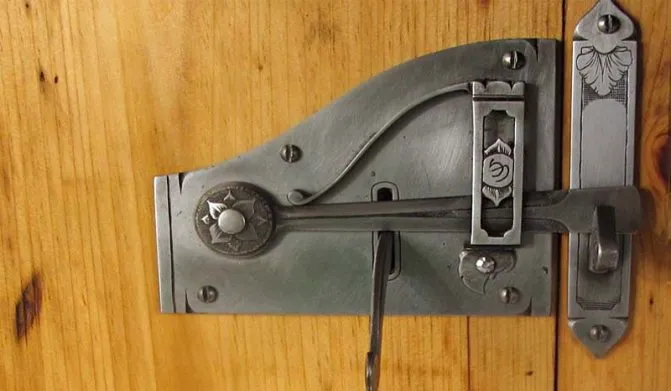

Щеколда

Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
Привариваем посередине сваркой к ней болт под крепление защёлки.
Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
Крепим к основной запирающей пластине ручку для открывания.
Зафиксировать готовую щеколду на калиточной дверце.
Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

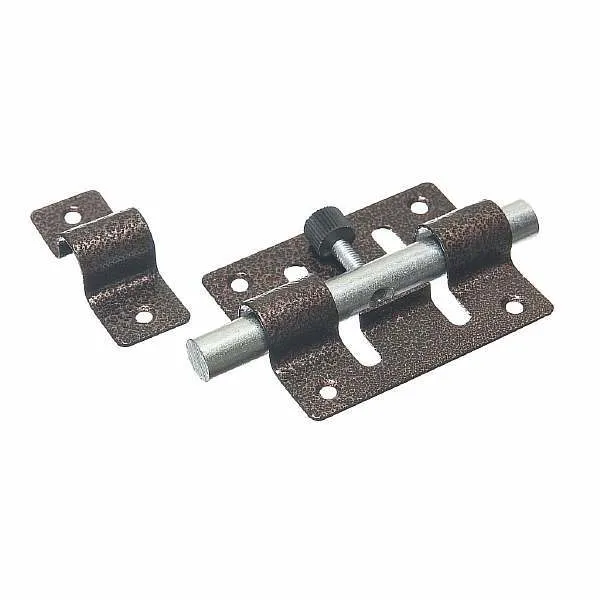

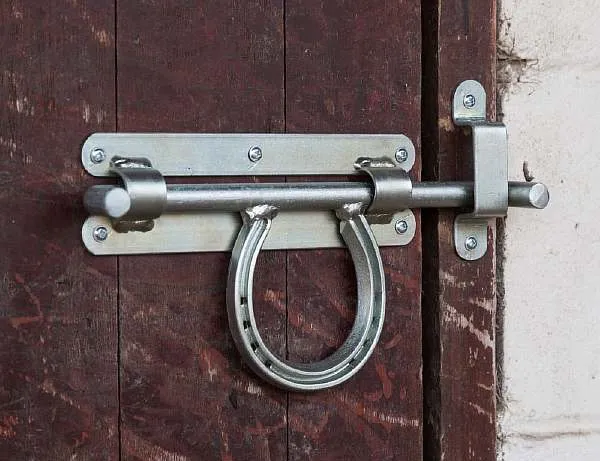

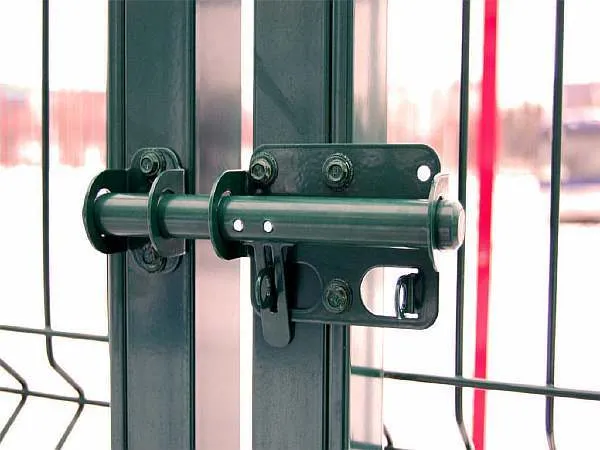

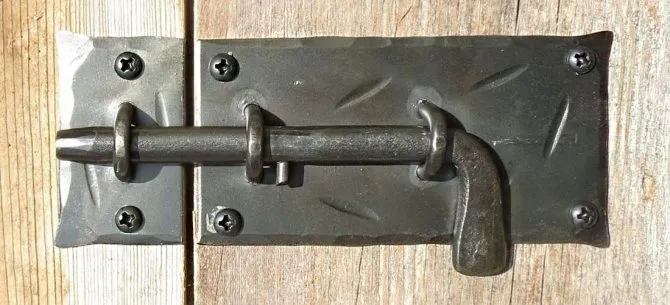

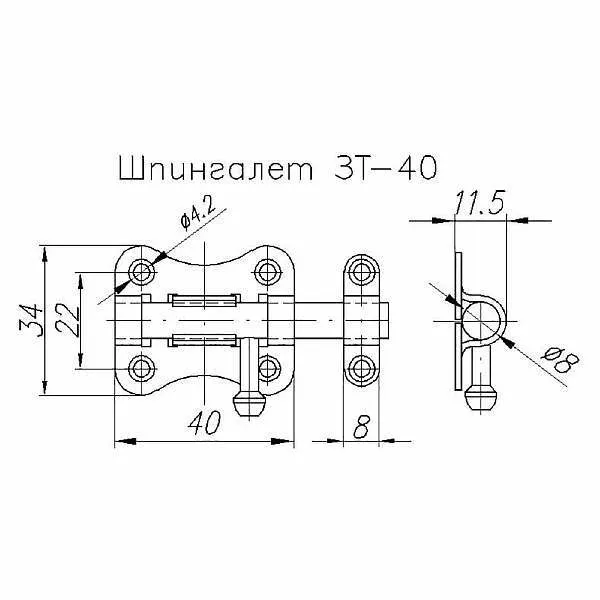

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
Привариваем упор на запирающий прут, который будет играть и роль ручки.
При монтаже двустороннего шпингалета делаем всё на пластине.
К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
Делаем крепление на калитке под запор.
Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

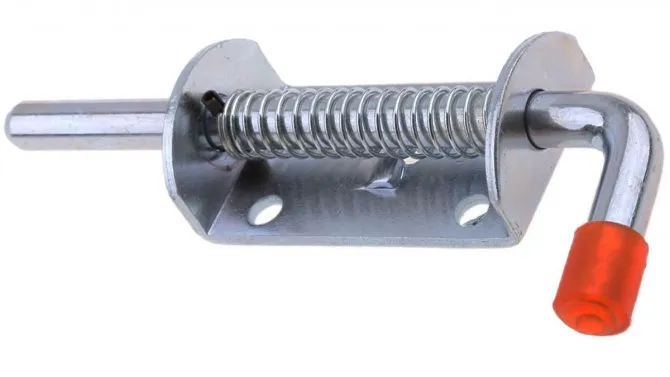

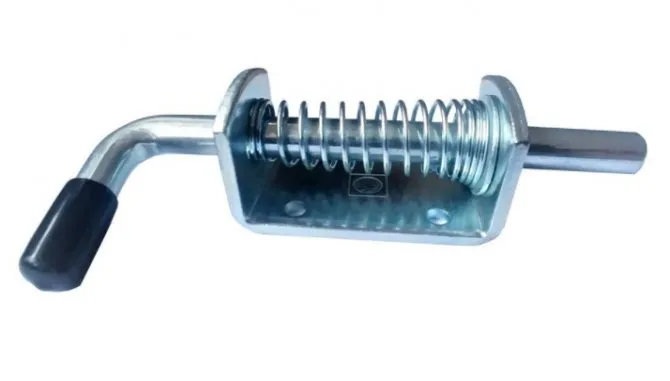

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

Обрезается кусок стального прута длиной 20–25 см.
Согните его под прямым углом 5–10 см от края.
По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
Пластина, являющаяся основанием для механизма, приваривается к забору.
На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Виды приспособлений

Условное подразделение запорных устройств производят по разным критериям. Имеет значение степень сложности, необходимость применения ключа для устройства. Также важно то, в каком качестве будут использовать данный механизм: как автономное средство для защиты прохода или как вспомогательное для временного перекрытия, пока хозяева дома.

Стоит обратить внимание на следующее:

Простую задвижку можно сделать несколькими проверенными способами из планки и гвоздика или прочной проволоки с применением плоскогубцев. Дифференциация производится по направлению отпирания – вертикальные и горизонтальные, а также по использованным материалам – деревянные или из металла. Основная цель, которую преследует потребитель или человек, решивший смастерить засов на калитку своими руками, – возможность открывать и закрывать калитку в воротах по мере необходимости, за короткое время и без особых проблем.
В сельской местности задвижка может выполнять защитную функцию, чтобы не проникал мелкий скот или птица. В городской черте на запоры возлагается обязанность обеспечения безопасности. При этом используют потайные и секретные устройства с автозакрытием, чаще всего от продвинутых брендов, приобретенных в интернет-магазинах «Леруа Мерлен».
Разграничение по типу запорного устройства и работе механизма осуществляется по нескольким категориям. Это могут быть пазовые с поворотным механизмом, винтовые и ригельные, пружинные защёлки и накладные сдвижные.

Вариант самостоятельного изготовления задвижек и запоров для ворот и калиток предполагает наличие профессиональных навыков и инструментов, если есть необходимость в изготовлении сложного механизма. Простое, но при этом надежное запирающее устройство под силу сделать каждому хозяину, если это вертушка, крючок или вертикальная задвижка.

Некомпетентные источники нередко путают изготовление воротных засовов с процессами по оборудованию задвижки для калитки. Хотя любой человек, столкнувшийся с этой проблемой, понимает, что типы устройств отличаются по весу, надежности, функциональности и даже по частоте использования.

Конечно, оптимальный вариант создания надежного закрытия – приобретение калитки вместе с воротами и защелкой или задвижкой. Есть специально разработанные системы соответствия механизмов. Они обеспечивают одновременно надежность устройства и его беспроблемную эксплуатацию.

Приобретение на строительном рынке или в супермаркете готового устройства должно проводиться с учетом особенностей калитки, ее конструкции, типа использованного стройматериала для забора.

При этом важно качество запорного устройства, его устойчивость к природным воздействиям. Также учитывают необходимость ремонта сложного электромеханического замка. Возможно, хорошим решением будет приобретение более простого, надежно работающего механизма.

Щеколда на калитку своими руками

Самый простой и проверенный вариант, известный на протяжении столетий, – это задвижка-вертушка, изготовить которую не составит труда. Для создания вертушки стандартно используется кусок деревянной рейки на болте с гайкой.

Она легко поворачивается в горизонтальное положение и запирает сразу обе створки. Поэтому и сломать такое устройство, даже при его предельной простоте, довольно сложно. Частота распространения превалирует в деревнях, на садовых и дачных наделах, где хозяева в сезон почти постоянно находятся на территории участка или ненадолго отлучаются по хозяйственным надобностям.

По такому же принципу работают миниатюрные шлагбаумы на железной полоске. Это последний тренд в запорном искусстве: прочное, надежное и эстетично выглядящее устройство, которое продается в ассортименте.

Особо умелые мастера быстро сооружают такие приспособления на калитку своими руками, внимательно рассмотрев на чужих воротах покупной вариант. На видео ниже представлен подробный процесс установки своими руками.

Щеколда на калитку, по мнению доморощенных мастеров, чем-то напоминает вертушку, но на самом деле видов щеколд есть несколько. Наиболее удобным считается рычаг, автоматически попадающий в фиксатор. А самая прочная задвижка – используемая в комплекте с навесным замком, который продевают в дополнительные ушки, прикрепленные специально для этой цели.

На прозрачные калитки (из штакетника или металлических прутьев) делают красивую щеколду своими руками из металлической ковки, ловко маскируя за переплетением завитушек открывающий механизм или шнур.

Шпингалеты и пружинные задвижки

Это стандартная принадлежность отдела скобяных изделий. Их используют, в зависимости от размера и материала изготовления, для окон, комнатных и входных дверей, встроенных калиток и даже для ворот. Многие специалисты считают, что нет необходимости мастерить самодельный шпингалет, если его можно беспроблемно и дешево купить в любом хозяйственном магазине.

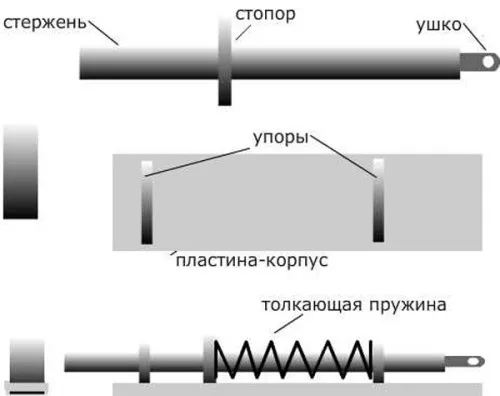

Пружинный самозапирающийся засов для калитки тоже рекомендуют покупать в готовом виде. При всей простоте использования у него довольно сложное устройство. Поэтому, как сделать самому такой механизм, зачастую понять затруднительно, хотя принцип устройства несложен:

металлическая пластинка, оснащенная упорами-ограничителями;
специальное ушко для фиксации и стержень;
установка ограничителя и толкающей пружины производится в потайной зоне.

Мастера охотно делятся чертежами таких устройств, но у каждого есть свои секреты. Например, нужно прикрепить тросик или тянуть за ушко механизм, сжимающий пружину. У некоторых варьируются размеры ушка-фиксатора, или они используют индивидуальный способ установки ограничителя там, где расположена потайная зона.

Можно довольно долго разгадывать каждый секрет, поэтому в обзорах обычно пишут, что проще купить.

Делаем задвижку своими руками

Самодельные задвижки – неизменная принадлежность дачных калиток и садоводческих товариществ. Там участки расположены довольно плотно, так что особой необходимости запираться днем не существует.

Владельцы маленьких наделов редко обращаются за покупками в «Леруа Мерлен», да и забор у них чаще не из металлопрофиля, а из подручных материалов и штакетника. Заводские конструкции задвижек и щеколд выглядят предельно просто.

Разновидности запоров

Помимо описанных выше разновидностей, для самостоятельного изготовления пригодны следующие типы запирающих механизмов:

Винтовой запор. Монтируется с внешней стороны. Запирающий механизм включает в себя стержень с резьбой, основой ключевой разновидности. Она обладает специализированной выемкой. Открытие происходит с использованием особого ключа, приводящего в движение запорную систему. Замок винтовой разновидности довольно просто соорудить самостоятельно.

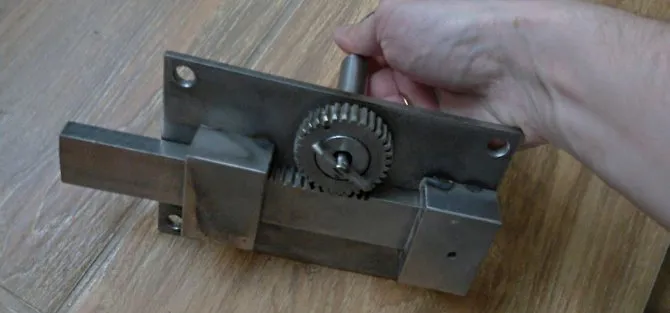

Потайной замок. С помощью специального ключа приводится в движение поворотный шестерённый механизм, обеспечивающий открытие и закрытие двери.
Калиточный запор со щеколдой, шнуром во внутренней части. При монтаже используется щеколда, в затворе которой есть отверстие с закреплённым в ней шнуром. Второй конец шнура размещается в доступном для использования месте на внешней стороне. Чтобы открыть калитку, требуется потянуть за него.

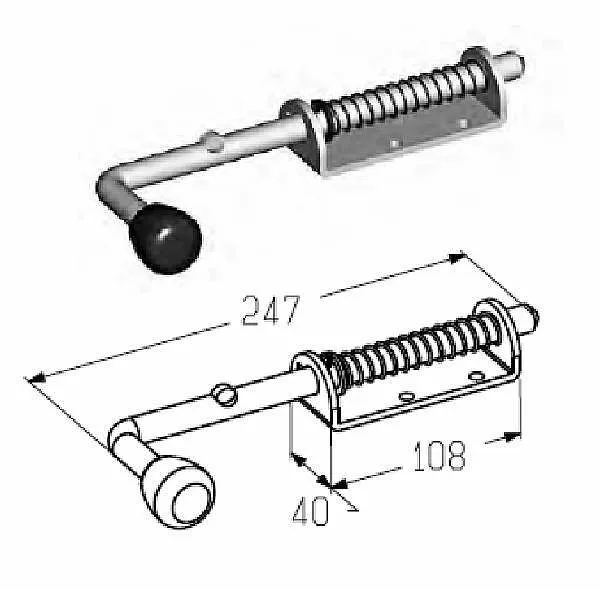

Пружинный засов

Нетрудно самостоятельно изготовить устройство, взяв за основу заводскую конструкцию.

Для работы понадобятся болгарка, сварка и дрель.

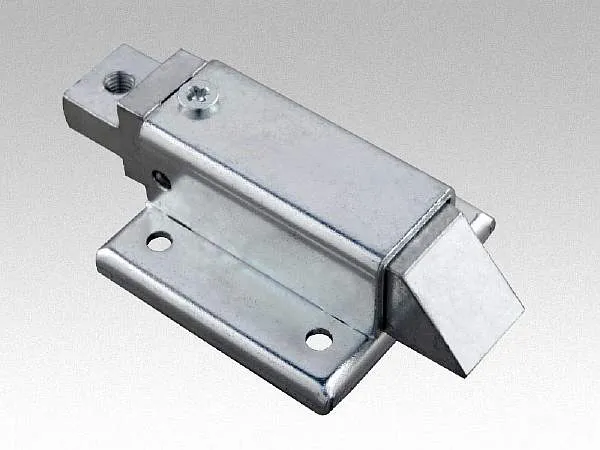

В закрытом положении задвижку удерживает пружина. Если необходимо открыть дверь, потянув за ручку и преодолев сопротивление пружины, сдвигают засов. Для фиксации в открытом положении на противоположном от ответной планки конце имеются два лепестка, за которые заводят ручку.

Варианты запоров, когда пружины воздействуют на шарик или цилиндр для калиток, малоприменимы — из-за ветровых нагрузок полотно постоянно будет перемещаться. Задвижки с шариками используют исключительно для межкомнатных дверей.

Особенности и разновидности автоматических запирающих механизмов

При отсутствии даже минимального опыта и знаний в изготовлении калиточных запоров лучше приобрести готовое устройство в магазине. В продаже можно найти как простые замки, так и для функционирования которых необходим электрический ток. У некоторых имеется возможность дистанционного открытия и закрытия.

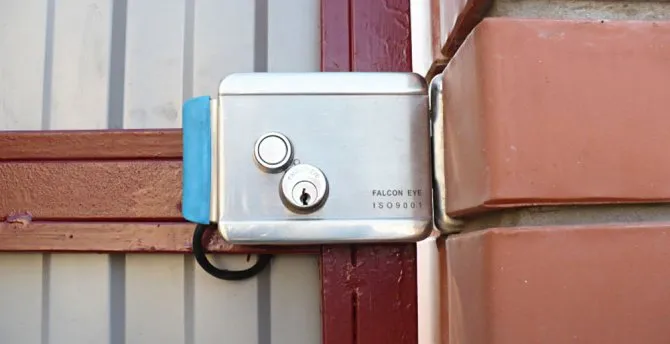

Электромеханические устройства сочетают в себе механические и электронные компоненты. Сделать такой замок своими руками без навыков в электрике невозможно. Функционирование основывается на работе электромагнита. Выглядит он как накладной замок, а открытие производится с использованием магнитного ключа или кода.

Но чаще всего для открытия запирающего механизма при входе прикладывается ключ-таблетка, электронная карта или вводится код. При отключении электричества дверца может быть открыта изнутри отводом запора или если предусмотрено, то использованием обыкновенного металлического ключа.

К преимуществам электромеханических замков можно отнести удобство эксплуатации, высокую стойкость к взлому, возможность комбинирования с домофоном, наличие звукового сигнала.

Защелка для калитки — инструкция и фото

Ни один двор не обходится без ограждения в виде забора и приличного входа. Хорошая калитка – это не только красивая дверь, но и крепкая защелка для калитки. Для безопасности издавна используют разнообразные виды задвижек. Рассмотрим основные.

Отличный вариант для частного дома

Какие бывают калиточные замки

Существует огромное количество видов замков, которые, в свою очередь, делятся на подвиды.

Например, защелка бывает механическая (с ключом), ручная. Дополнительная установка ручной пригодится, если ключи потеряются.

По расположению направления монтировки делят на горизонтальные и вертикальные.

По тому, как работает сам механизм, они бывают винтовые, сдвигающиеся накладные, поворотные с пазами, на пружинах, ригельные, электромеханизмы (работающие в автоматическом режиме).

Как сделать защелку на ворота своими руками

Сделать защелку на ворота своими руками достаточно просто при наличии элементарных навыков сварки и нужного инструмента. Поскольку конструкции отдельных типов изготавливаются по-разному, для примера остановимся на простом варианте запорной системы — щеколде с пружиной.

Необходимый материал

Для работы вам понадобятся:

Необходимый инструмент

Подготовьте инструменты, которые потребуются при изготовлении щеколды:

Этапы работ

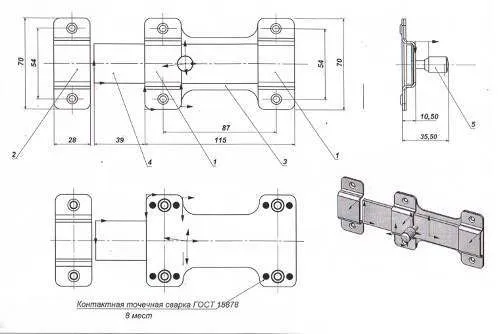

Изображение № 5: схема защелки для изготовления своими руками

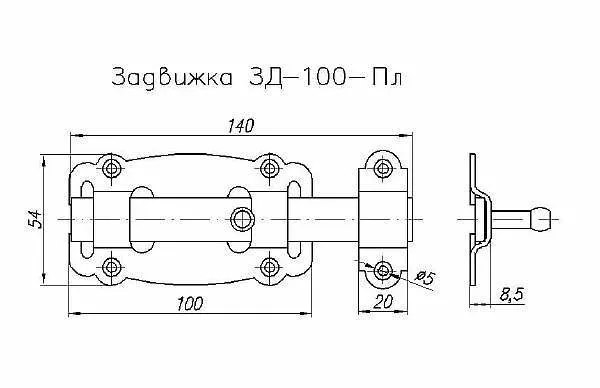

Задвижки по расположению направления

Эти виды задвижек отлично зафиксируют вашу калитку, даже ворота.

Чаще устанавливают горизонтальный тип. Он состоит из стержня, ушка для фиксирования и держателя.

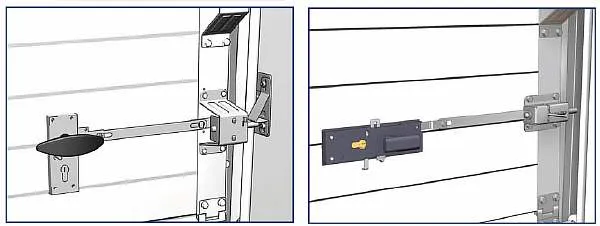

Вертикальный вариант обычно применяют для ворот.

Но можно установить ее на врезную калитку. Размер задвижек будет меньше, чем для ворот. Нужно приделать фиксаторы (путем приваривания) к проему крепления защелки. Вертикальный тип более громоздкий, чем горизонтальный.

Где лучше расположить калитку?

Расположение калитки может зависеть от многих факторов, таких как размер участка, наличие забора, ориентация дома и месторасположение входа на участок. Вот несколько советов по выбору места для калитки:

Удобство доступа. Калитка должна быть расположена таким образом, чтобы было удобно и легко подойти к ней, открывать и закрывать ее. Если у вас большой участок, то может иметь смысл расположить калитку наиболее близко к дому или к месту, где вы обычно паркуете автомобиль.
Безопасность. Если у вас есть забор, то калитка должна быть расположена таким образом, чтобы ее не было легко сломать или обойти. Вы можете также установить дополнительные защитные меры, такие как замки, засовы и т.д., чтобы обеспечить дополнительную безопасность вашего участка.
Эстетика. Калитка может стать ярким элементом декора вашего участка, поэтому выберите место, где она будет выглядеть наиболее гармонично и эстетично. Вы можете выбрать калитку, которая будет сочетаться с оформлением вашего забора или декоративными элементами на участке.
Ориентация. Если у вашего дома есть главный вход, то калитку лучше расположить на той же стороне, чтобы обеспечить логический и удобный доступ на участок. Также учтите, что если у вас на участке есть дорога, то калитка должна быть расположена таким образом, чтобы не создавать препятствия для проезда транспорта.
Практичность. Если вы планируете использовать калитку для прохода грузов или больших предметов, то убедитесь, что она достаточно широкая и высокая, чтобы обеспечить легкий доступ. Также учитывайте, что калитка должна быть достаточно прочной, чтобы выдерживать повторное открывание и закрывание.

В общем, выбор места для калитки зависит от ваших индивидуальных потребностей и предпочтений. Перед тем, как установить калитку, рекомендуется тщательно продумать все аспекты

Кроме того, такие ворота имеют высокий уровень защиты и могут быть оснащены дополнительными элементами безопасности, такими как автоматические запоры, системы контроля доступа и видеонаблюдение.

Однако, следует помнить, что автоматические ворота имеют свои недостатки и требуют определенного ухода и технического обслуживания. Кроме того, их установка и настройка должны проводиться специалистами, чтобы гарантировать безопасность и эффективность работы.

В целом, расположение въездной калитки или ворот должно быть рассмотрено в контексте конкретных условий и требований. Например, для жилых зон важно обеспечить легкий доступ к дому, но при этом сохранить приватность и безопасность жильцов. В то же время для коммерческих объектов может быть важно предоставить удобный въезд для грузовых машин и другой техники.

В любом случае, перед установкой калитки или ворот необходимо провести тщательный анализ местности и выбрать наилучшее решение для конкретной ситуации.
