Идентификация цветов проводов 220 В: как распознать провод без маркировки по цвету

Если у вас дома есть провода без маркировки, но необходимо определить, какой из них 220 Вольт, то выручит знание цветовой маркировки. В статье «Цветовая маркировка проводов: как определить какой провод без маркировки» вы узнаете, какие цвета обозначают провода 220 Вольт и как правильно их идентифицировать.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции.

Маркировка по европейскому стандарту
В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут. Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Заземляющая зеленая-желтая жила

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

  • коричневый – синий – зеленый/желтый;
  • коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

  • коричневый – серый – черный – зеленый/желтый;
  • коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

  • коричневый – серый – черный – зеленый/желтый – синий;
  • коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый. К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь. Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня.

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

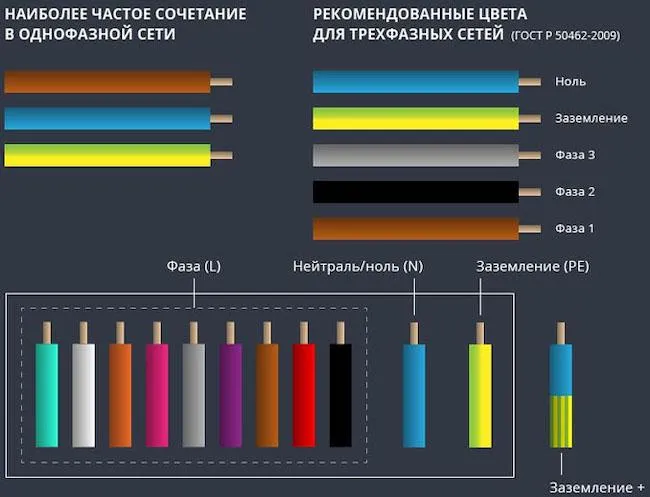

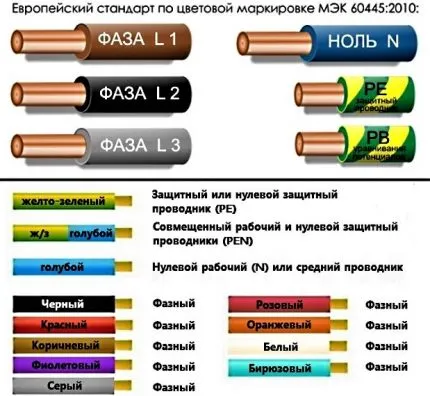

Цветовая маркировка проводников
Схематичное изображение цветовой маркировки проводников. Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

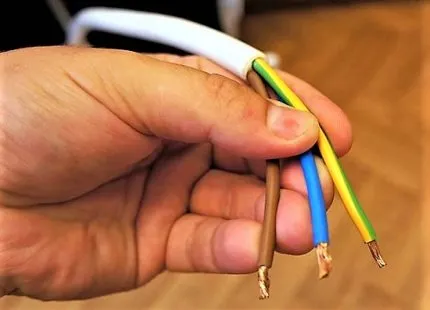

Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная

В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Распределения цветов изоляции

В сетях постоянного тока

Несмотря на то что в большинстве случаев мы имеем дело с переменным током, электросети постоянного тока тоже имеют широкую сферу применения:

  • В промышленной и строительной сфере – для работы электрических кранов, тележек и складского погрузочного оборудования.
  • Для питания электротранспорта: троллейбусов, трамваев, электровозов, теплоходов, и т.д.).
  • Для подачи нагрузки на оперативные защитные цепи и автоматическое оборудование электрических подстанций.

Как нам известно, кабель для проводки постоянного тока состоит из двух проводов, в отношении которых не используются такие понятия, как нулевая и фазная жила. В конструкцию кабеля входят лишь две шины с противоположным зарядом, которые иногда называют просто «плюсом» и «минусом».

Принятая маркировка проводов требует, чтобы плюсовой полюс в такой сети был обозначен красным, а минусовой – синим цветом. Нулевой контакт, обозначаемый на схемах М, окрашивается в голубой цвет. Когда двухпроводная сеть подключается к трехпроводной, необходимо, чтобы цвета ее проводов или шин точно соответствовали цвету контактов питающей электросети, к которым они подсоединены.

Трехжильный кабель с цветовой маркировкой

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

Зачем нужна розетка 380 Вольт: классификация, монтаж

Красный провод это плюс или минус? Такие вопросы возникают при работе с электрическими цепями постоянного тока.

Красный

Чтобы запомнить, какой плюс красный или черный, пользуются названием известной международной организации – «Красный крест». Это словосочетание подсказывает, что красным цветом обозначают плюс.

Черный

Черным цветом обозначают минусовой проводник. Такую маркировку можно увидеть в типичном бытовом оборудовании:

  • источниках питания;
  • аудио-, видео аппаратуре;
  • иных устройствах с электронно-программными блоками управления.

Плюс

Полярность проводников необходимо соблюдать при ремонте штатного электрооборудования автомобилей. В некоторых ситуациях путаница с плюсом и минусом сопровождается нарушением функционального состояния.

Минус

Высокая мощность подключенных потребителей повышает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях необходимо исключить ошибки при определении полярности. Сильный постоянный ток применяют для питания электричеством:

  • складского и муниципального транспорта;
  • подъемных механизмов;
  • датчиков и средств автоматизации.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

Цветовая маркировка проводов в электрике - советы, примеры, схемы

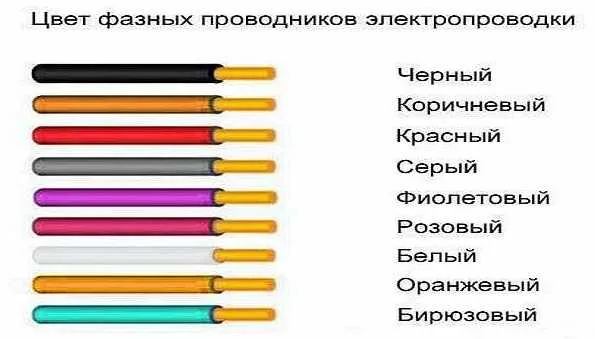

Расцветка фазных проводов.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим.

При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально. Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой.

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

  • индикаторная отвертка;
  • мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

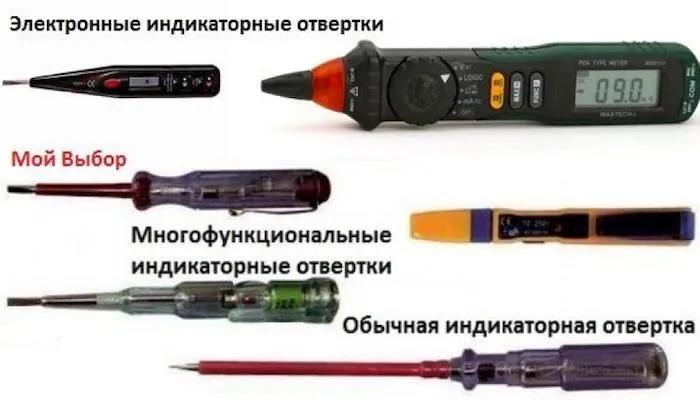

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Цветовая маркировка проводов в электрике - советы, примеры, схемы

Как работать индикаторной отверткой.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение)  или на индикаторе загорается цифра, близкая к 220 В.

Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим. В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.

Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.

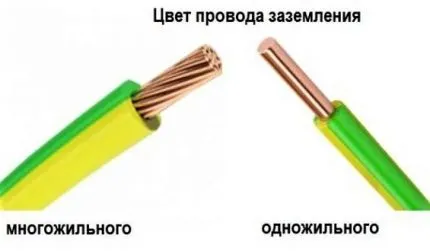

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Цветовая маркировка проводов в электрике - советы, примеры, схемы

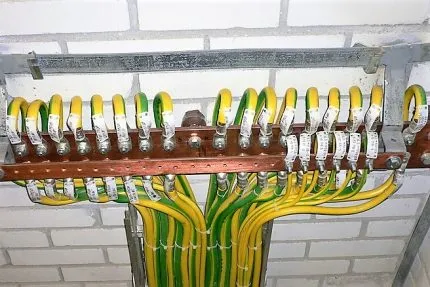

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

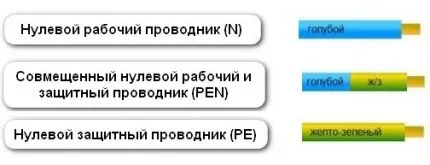

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы. Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Цветовая маркировка проводов в электрике - советы, примеры, схемы

Расцветка в сети 220В и 380В

Монтаж одно- и трехфазных электрических сетей облегчается, если проводка выполнена многоцветным проводом. Ранее для однофазной квартирной проводки использовали плоский двухжильный провод белого цвета. При монтаже и ремонте для исключения ошибок необходимо было прозванивать каждую жилу в отдельности.

Выпуск кабельной продукции с окраской жил разными цветами снижает трудоемкость работ. Для обозначения фазы и нуля в однофазной проводке принято использовать следующие цвета:

  • красный, коричневый или черный — фазный провод;
  • остальные цвета (предпочтительно синий) — нулевой провод.

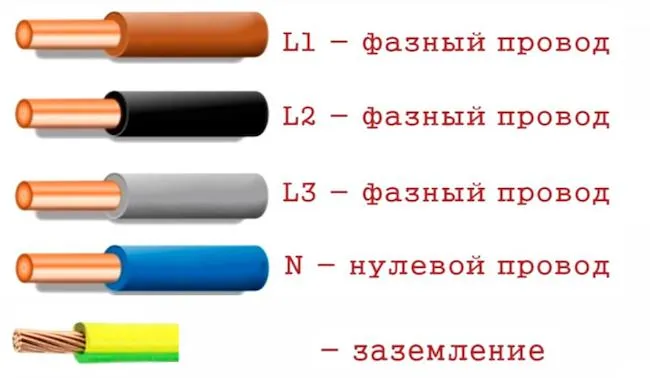

Маркировка фаз в трехфазной сети немного отличается:

  • красный (коричневый) — 1 фаза;
  • черный — 2 фаза;
  • серый (белый) — 3 фаза;
  • синий (голубой) — рабочий ноль (нейтраль)
  • желто-зеленый — заземление.

Кабельная продукция отечественного производства соответствует стандарту окраски жил, поэтому многофазный кабель содержит разноокрашенные жилы, где фаза — белый, красный и черный, ноль — синий, а земля — желто-зеленый проводники.

При обслуживании сетей, смонтированных по современным стандартам, можно безошибочно определить назначение проводов в распределительных коробках. При наличии жгута разноцветных проводов коричневый из них будет обязательно фазным. Нулевой провод в распределительных коробках ответвлений и разрывов не имеет. Исключение составляют отводы к многополюсным коммутирующим аппаратам с полным размыканием цепи.

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

  • L (от слова Line) — фазный провод;
  • N (от слова Neutral) — нулевой провод;
  • PE (от сочетания Protective Earthing) — заземление;
  • “+” — положительный полюс;
  • “-” — отрицательный полюс;
  • М — средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

  • L1 — первая фаза;
  • L2 — вторая фаза;
  • L3 — третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

  • La — первая фаза;
  • Lb — вторая фаза;
  • Lc — третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи. Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют.

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки. Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

Дополнительная маркировка проводов

Если приобретенный кабель имеет жилы не соответствующего нормам цвета, или  проводка уже проложена и имеет неверную маркировку, нужно провести дополнительную идентификацию.

Дополнительная маркировка проводов.

В процессе электромонтажа концы жил помечаются при помощи термоусадочных трубок или цветной изоляционной ленты. Дополнительно, на провод или прикрепленную к проводу бирку можно нанести буквенное обозначение жил:

  • L – фаза.
  • N – нейтраль (рабочее зануление).
  • PE – земля (защитное зануление).

Окрас проводов и шин при переменном трехфазном токе

Шины и вводы на трансформаторы в трехфазных сетях окрашиваются определенным образом. Желтый – это фаза А, зеленый – фаза В, красный – фаза С.

Такие сети нашли свое применение в следующих областях:

  • Промышленность, строительство, складирование. Позволяют подключать мощные промышленные установки, разгрузочные машины и другое электрооборудование.
  • Электрификация общественного транспорта. Трамваи и троллейбусы работают именно на трехфазной сети 380 В.
  • Электрические подстанции.

Сети постоянного тока используют только два провода – плюс (положительная шина) и минус (отрицательная шина). Какой провод плюс, а какой минус также можно понять по цветам.

По нормативным документам положительная шина должна быть окрашена в красный цвет, а минусовый провод – в серый или черный. Средний проводник обозначается голубым цветом.  Увидеть такое обозначение плюса и минуса на проводах можно на различной аудио- и видеоаппаратуре, а также другой электронике.

В случае ответвления двухпроводной электрической сети положительный проводник должен окрашиваться так же, как и плюс на трехпроводной сети, к которой он подсоединен.

Цветовая маркировка проводов в электрике - советы, примеры, схемы

Особенности работы с электропроводами разного цвета

Есть случаи, когда знание фазы и нуля необязательно. Например, при подключении новой розетки или замене старой. При подсоединении в нее вилки полярность не важна и не влияет на работоспособность устройства.

В ситуациях, когда нужно присоединить выключатель к люстре, требуется узнать фазу и ноль. На переключатель подключается фазовый проводник напрямую, а на лампочки – только нулевой. В ином случае выключатель работать не будет.

Использование проводников разных оттенков намного облегчило работу мастерам и ускорило процесс монтажа. Также цветовое обозначение позволило повысить безопасность при работе с жилами, находящимися под напряжением.

Как определить полярность в электротехнике другими методами

Не всегда под рукой в нужный момент есть контрольный прибор, а полярность источника необходимо определить точно и безопасным методом. Умельцы на это способны.

Определение с помощью воды

Самый простой и быстрый вариант – это использовать в качестве индикатора полярности банку (неметаллическую) с водой. Если в банку опустить два оголённых конца проводов, подключенных к проверяемому источнику, то на минусовом конце появятся пузырьки водорода. Газ выделяется в результате электролиза воды.

Применение сырого картофеля

Второй способ заключается в том, что проверочным прибором служит половинка сырой картофелины. В неё нужно воткнуть два зачищенных конца проводов от источника. Через 10-15 минут вокруг плюсового конца появится светло-зелёное пятно.

Использование компьютерного вентилятора

Компьютерный вентилятор начнёт вращаться только в том случае, если к его красному проводу подключить «+» от источника. В противном случае ротор не тронется с места.

Применение светодиода

Светодиод начнёт светиться только при подаче на его плюсовой вход плюсового сигнала от источника.

Прочие альтернативные способы

Несколько экзотический способ определения полярности источника требует наличия горящей свечи. Если в пламя ввести два оголённых проводника, то оно изменит свою форму, станет ниже и шире, а минусовой провод покроется сажей.

Самостоятельное нанесение маркировки

Бывают случаи, когда маркировка стирается или она отсутствует/перепутана. Тогда после прозвонки каждого проводника следует самостоятельно обозначить, какая жила за что отвечает.

Если участки провода полностью заменяются, можно приобрести кабели необходимого цвета. В случае невозможности приобрести подходящий оттенок можно сделать на концах метку с помощью цветной изоленты или термоусадочной трубки. Правила позволяют маркировать проводник не по всей длине, а только на местах присоединения к шинам.

Подводя итоги

Соблюдение цветовой маркировки не только упрощает монтаж в сетях как переменного, так и постоянного тока. Соответствие по цветам значительно облегчает обслуживание и ремонт. Если же все жилы кабелей  ̶   одного цвета, то при монтаже лучше обозначить назначение каждой из них при помощи бирок или цветной изоленты. Необходимо помнить, что правильное соблюдение полярности, или фазировки – залог долговечности бытовой техники и электроники.

Цветовая маркировка жил – замечательный способ идентификации провода при его монтаже. Однако в процессе работы с уже установленными кабелями не стоит полагаться только на внешний вид проводников, так как они могут быть подключены ошибочно.

Обязательно следует использовать дополнительные способы определения жил, и если нельзя поменять сами провода, то нужно промаркировать их цветным скотчем или буквенными символами.

Есть, что дополнить, или возникли вопросы по цветовой маркировке? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом определения проводников. Форма для связи находится в нижнем блоке.

Полезное видео по теме

Общепринятые стандарты цветовой маркировки:


Способы маркировки в дополнение к цветовой:

Когда все провода одного цвета – проверка контрольной лампой:
