Определение размеров отверстий под дюймовую резьбу необходимо для правильной установки соединительных элементов в трубопроводных системах. Диаметр отверстия под дюймовую резьбу должен соответствовать стандартным требованиям, чтобы обеспечить надежное крепление. В этой статье вы найдете подробные инструкции и таблицу размеров отверстий под дюймовую резьбу для разных типов труб.
| Основная информация: |
|
К дюймовым относятся следующие виды резьб:
Для создания дюймовой резьбы в материале проделывается специальное отверстие, диаметр которого соответствует инструменту для последующего нарезания — метчика со сверлом. Размеры отверстий должны совпадать со значениями, указанными в стандартах. В случае если размер отверстия будет больше, есть риск получить недостаточно глубокую резьбовую канавку и ослабленное соединение; если отверстие слишком мало, то будут трудности при работе с метчиком. Общими параметрами отверстий под дюймовую резьбу являются:
Важно: для отверстий под дюймовую резьбу характерны предельные отклонения: для трубной конической — от +0.10 (мм) до +0.40 (мм), для трубной цилиндрической — +0.10 (мм) до +0.43 (мм), для дюймовой конической — от +0.09 (мм) до +0.34 (мм). |
Общий вид  Общие характеристики отверстий под дюймовую резьбу |
Размер (in) Обозначение размера резьбы в (in) |
Р (мм) Шаг резьбы в (мм) |
d (мм) Диаметр отверстия резьбы в (мм) |
|---|---|---|---|
(Трубная коническая) |
от ⅛ (in) до 2 (in) | от 0.907 (мм) до 2.309 (мм) | от 8.10 (мм) до 56.66 (мм) |
(Трубная цилиндрическая) |
от ⅛ (in) до 6 (in) | от 0.907 (мм) до 2.309 (мм) | от 8.62 (мм) до 160.92 (мм) |
(Коническая дюймовая) |
от 1/16 (in) до 1⅛ (in) | от 0.941 (мм) до 2.209 (мм) | от 6.00 (мм) до 44.52 (мм) |
| Параметр Параметр резьбы |
Значение Значение параметра резьбы в (in) и (мм) |
|---|---|
| Трубная коническая | |
| Размер резьбы | от ⅛ до 2 |
| Шаг резьбы (Р) | от 0.907 до 2.309 |
| Диаметр отверстия с развертыванием на конус (dc-d0) | от 8.10 до 56.66 |
| Диаметр отверстия без развертывания на конус (dc) | от 8.25 до 56.00 |
| Глубина сверления (l) | от 15 до 44 |
| Трубная цилиндрическая | |
| Размер резьбы | от ⅛ до 6 |
| Шаг резьбы (Р) | от 0.907 до 2.309 |
| Диаметр отверстия (d) | от 8.62 до 160.92 |
| Коническая дюймовая | |
| Размер резьбы | от 1/16 до 1⅛ |
| Шаг резьбы (Р) | от 0.941 до 2.209 |
| Диаметр отверстия с развертыванием на конус (dc-d0) | от 6.00 до 44.52 |
| Диаметр отверстия без развертывания на конус (dc) | от 6.3 до 44.5 |
| Глубина сверления (l) | от 13 до 34.5 |

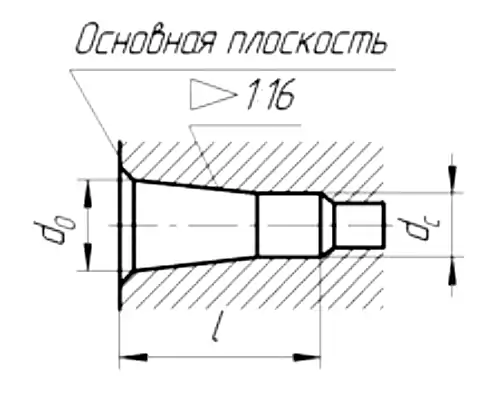

| Размер (in) Обозначение размера резьбы в (in) |
Р (мм) Шаг резьбы в (мм) |
dc-d0 (мм) Диаметр отверстия с развертыванием на конус в (мм) |
dc (мм) Диаметр отверстия без развертывания на конус в (мм) |
l (мм) Глубина сверления в (мм) |
|---|---|---|---|---|
| ⅛ | 0.907 | от 8.10 до 8.57 | 8.25 | 15 |
| ¼ | 1.337 | от 10.80 до 11.45 | 11.05 | 20 |
| ⅜ | 1.337 | от 14.30 до 14.95 | 14.50 | 24 |
| ½ | 1.814 | от 17.90 до 18.63 | 18.10 | 29 |
| ¾ | 1.814 | от 23.35 до 24.12 | 23.60 | 31 |
| 1 | 2.309 | от 29.35 до 30.29 | 29.65 | 37 |
| 1¼ | 2.309 | от 37.80 до 28.95 | 38.30 | 40 |
| 1½ | 2.309 | от 43.70 до 44.85 | 44.20 | 42 |
| 2 | 2.309 | от 55.25 до 56.66 | 56.00 | 44 |
| Размер (in) Обозначение размера резьбы в (in) |
Р (мм) Шаг резьбы в (мм) |
d (мм) Диаметр отверстия в (мм) |
|---|---|---|
| ⅛ | 0.907 | 8.62 |
| ¼ | 1.337 | 11.50 |
| ⅜ | 1.337 | 15.00 |
| ½ | 1.814 | 18.68 |
| ⅝ | 1.814 | 20.64 |
| ¾ | 1.814 | 24.17 |
| 7/8 | 1.814 | 27.93 |
| 1 | 2.309 | 30.34 |
| 1⅛ | 2.309 | 35.00 |
| 1¼ | 2.309 | 39.00 |
| 1⅜ | 2.309 | 41.41 |
| 1½ | 2.309 | 44.90 |
| 1¾ | 2.309 | 50.84 |
| 2 | 2.309 | 56.70 |
| 2¼ | 2.309 | 62.80 |
| 2½ | 2.309 | 72.27 |
| 2¾ | 2.309 | 78.62 |
| 3 | 2.309 | 84.97 |
| 3¼ | 2.309 | 91.07 |
| 3½ | 2.309 | 97.42 |
| 3¾ | 2.309 | 103.77 |
| 4 | 2.309 | 110.12 |
| 4½ | 2.309 | 122.82 |
| 5 | 2.309 | 135.52 |
| 5½ | 2.309 | 148.22 |
| 6 | 2.309 | 160.92 |

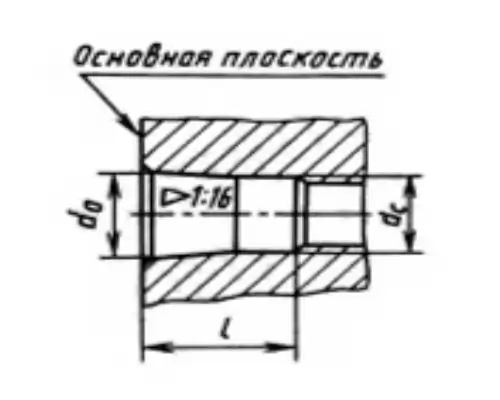

| Размер (in) Обозначение размера резьбы в (in) |
Р (мм) Шаг резьбы в (мм) |
dc-d0 (мм) Диаметр отверстия с развертыванием на конус в (мм) |
dc (мм) Диаметр отверстия без развертывания на конус в (мм) |
l (мм) Глубина сверления в (мм) |
|---|---|---|---|---|
| 1/16 | 0.941 | от 6.00 до 6.39 | 6.3 | 13 |
| ⅛ | 0.941 | от 8.30 до 8.76 | 8.7 | 14 |
| ¼ | 0.411 | от 10.70 до 11.31 | 11.2 | 20 |
| ⅜ | 0.411 | от 14.25 до 14.80 | 14.7 | 21 |
| ½ | 0.814 | от 17.50 до 18.32 | 18.25 | 26.5 |
| ¾ | 0.814 | от 22.90 до 23.66 | 23.50 | 26.5 |
| 1 | 2.209 | от 28.75 до 29.69 | 29.6 | 33.5 |
| 1¼ | 2.209 | от 37.43 до 38.45 | 38.5 | 34.5 |
| 1⅛ | 2.209 | от 43.50 до 44.52 | 44.5 | 34.5 |
Как выбрать диаметр сверла под резьбу?
Для выбора диаметра сверла под резьбу необходимо учитывать несколько факторов:
-
Размер резьбы: диаметр сверла должен соответствовать диаметру резьбы, которую вы планируете нарезать.
-
Материал, из которого изготовлено изделие: различные материалы требуют использования сверл разных диаметров. Например, для мягких материалов, таких как дерево или пластик, можно использовать сверла меньшего диаметра, а для твердых материалов, таких как металл, нужны сверла большего диаметра.
-
Глубина резьбы: длина сверла должна быть достаточной для нарезания резьбы на нужную глубину.
-
Назначение резьбы: если резьба предназначена для крепления деталей, то необходимо учитывать силу крепления, которую нужно обеспечить. Для этого может потребоваться использование более крупного сверла.
-
Вид резьбы: для нарезания разных типов резьбы могут потребоваться сверла разных диаметров. Например, для метрической резьбы используются сверла соответствующего диаметра, а для дюймовой резьбы – сверла с дюймовыми размерами.
При выборе диаметра сверла под резьбу рекомендуется обращаться к справочным таблицам, которые содержат информацию о соответствии диаметра сверла и диаметра резьбы для различных типов резьбы и материалов. Важно также учитывать индивидуальные особенности каждой конкретной задачи.
