Чертежи и схемы стропильной системы двухскатной крыши

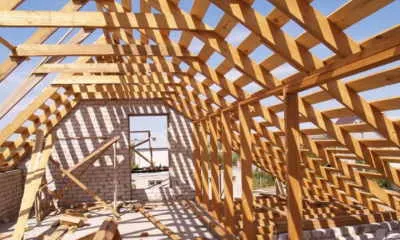

Двухскатная крыша считается одним из самых популярных и востребованных вариантов для обустройства коттеджей, загородных домом или дач.
Несложная конструкция (две наклонные поверхности) просто и быстро собирается, материал (в основном пиломатериал) для монтажа доступный, недорогой, и всегда есть на строительном рынке.
Рассмотрим далее в статье, какие бывают стропильные конструкции для такого вида крыш, схемы, устройство стропил, порядок крепления, а также какой вариант является наиболее выгодным с экономической точки зрения.
Содержание
- 1 Устройство конструкции для двускатной кровли
- 2 Тонкости крепления ног
- 3 Какая более экономически выгодная?
- 4 Заключение
Устройство конструкции для двускатной кровли
Стропильные несущие конструкции для 2-х скатных крыш могут быть висячие или наслонные. Эти виды различаются не только по способу устройства и крепления, они предназначены для определенных типов домов в соответствии с их параметрами/размерами.

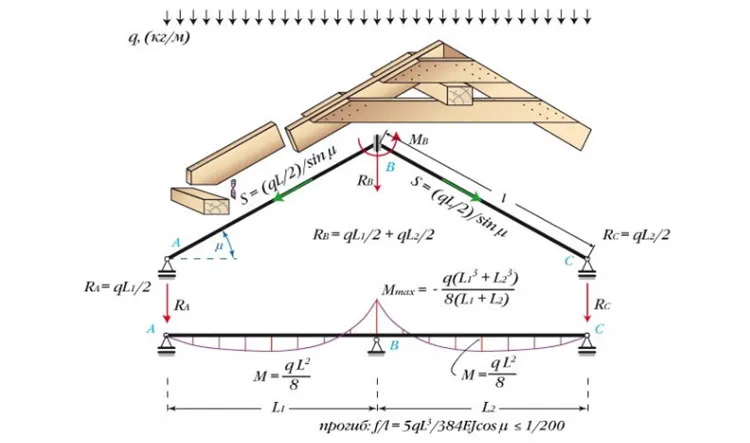

Стропильная система двухскатной крыши представляет собой конструкцию треугольного вида, где две наклонные плоскости-скаты соединяются в верхней точке воедино коньковым прогоном.

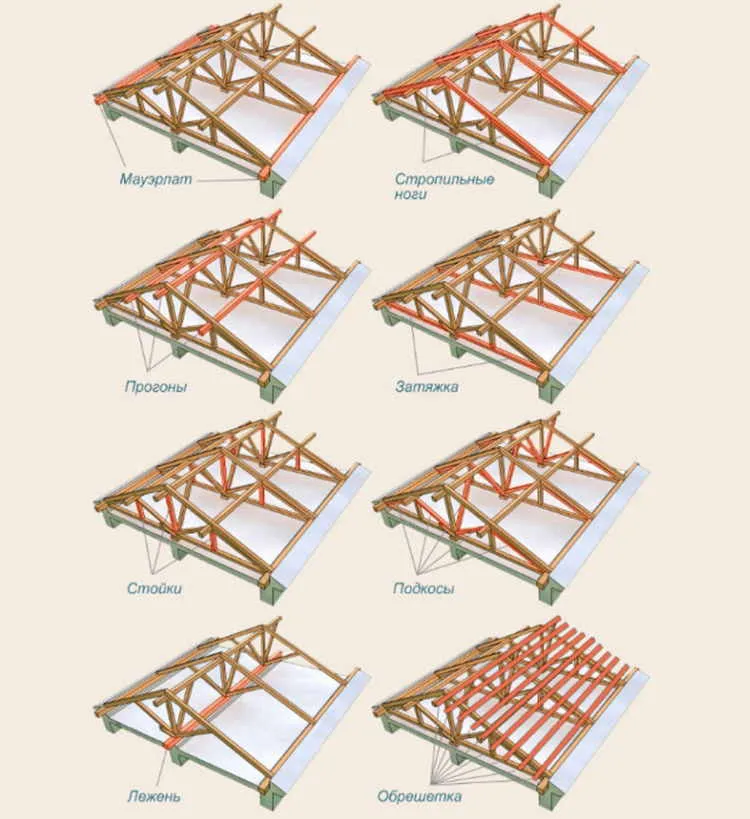

Классический вариант стропильной системы включает в себя следующие основные составляющие модули:
- Мауэрлат – располагается в нижнем основании, является связующим звеном между несущими стенами и крышей. Представляет собой брус, на который опираются стропильные ноги, и другие стропильные элементы.
- Ноги стропильные – чаще деревянные, но при строительстве больших зданий, используют металлические элементы. Это основные детали стропильной системы, они образуют угол уклона, создают два ската. Стропила должны быть из качественного материала, прочными и крепкими, так как они обеспечивают основную опору для обустройства кровельного пирога, укладки финишного покрытия.
- Конек или коньковый брус – наружное, горизонтальное соединительное ребро, на котором фиксируются верхние части стропильных ног.
- Затяжки – элементы, которые соединяют противоположные стропила поперек, обеспечивают жесткость и прочность.
- Боковые прогоны – дополнительно поддерживают стропила.
- Лежни – равномерно перераспределяют нагрузку от кровельной конструкции. Это бруски, которые устанавливают вдоль мауэрлата.
- Стойки – «снимают» нагрузки от прогонов, направляя на лежни.

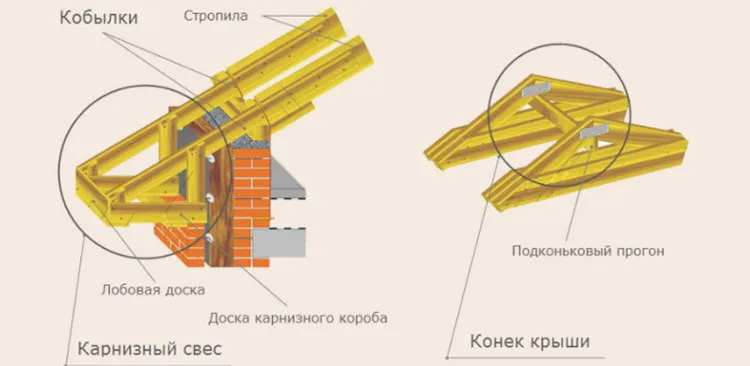

При намерении обустройства свесов применяют элементы-кобылки, это небольшие дополнительные доски, которые «продолжают» стропильную ногу. Свес кровли будет защищать стены дома от воздействия осадков. Чем дальше от стены будет заканчиваться свес кровли, тем надежней будет защищен фундамент и стены дома от непогоды.
При планировании двухскатной крыши специалисты разрабатывают проект и чертежи, в которых указываются все составляющие элементы стропильной конструкции.
Техническая документация наглядно показывает в разных проекциях способы фиксации стропил и всех крепежных модулей. Чертежи составляют с учетом последовательности выполнения всех этапом монтажа.

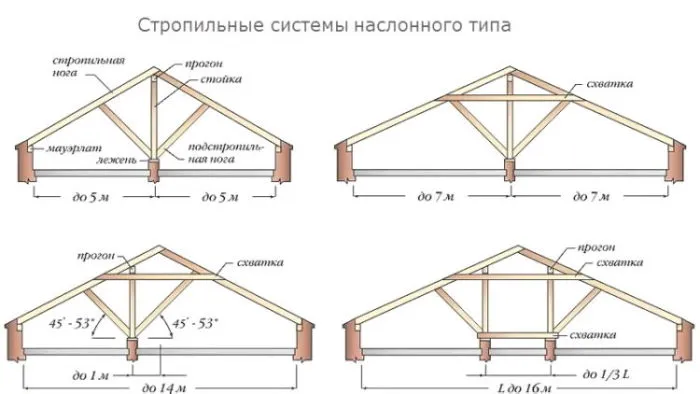

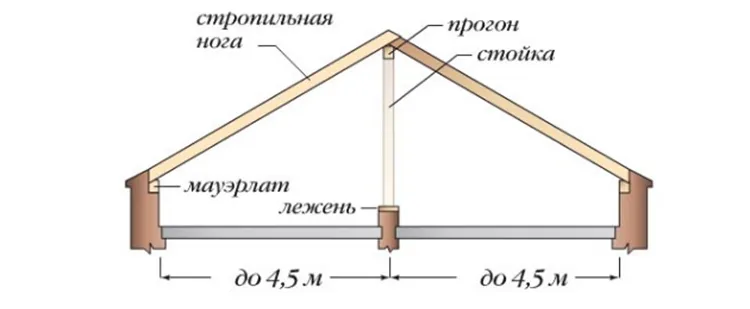

Наслонного типа
Универсальная конструкция наслонного типа незаменима при возведении домов больших размеров, когда в доме имеются дополнительные ряды стен. Если строится дом с шириной более 6 м, то, чтобы исключить провисание стропил, используют дополнительные упоры на внутренние несущие стены, например, на две параллельные стены или одну в центре.
Габариты здания могут достигать 16-18 м, при этом обязательно должно быть дополнительные опорные элементы. Пролеты между опорами не должны превышать 7-8 м. При ширине крыши не более 10 м рекомендуется ставить не менее одной опоры в середине. Нагрузка от кровли через установленную опору-балку проходит от конькового бруса на несущую стену.
Специалисты рекомендуют устанавливать стропильный шаг не более 110-120 см. При монтаже стропильной системы наслонного типа, следует предварительно устанавливать леса, для безопасной работы.
Наличие мауэрлата при сборке стропильной системы наслонного типа обязательно. Прогоны и опорные стойки разделяются подкосами. Они уменьшают нагрузку прогонов и гарантируют максимальную устойчивость, и жесткость всей конструкции.
Подкосы играют и еще одну важную роль – они разгружают стропильные ноги, и дают возможность повысить размеры перекрываемой ширины строительного объекта. Если стропильная нога должна иметь длину более стандартного размера 6 м (лесоматериала), то она, как правило, имеет составную конструкцию.
В наслонном типе выделяют несколько вариантов обустройства стропил:

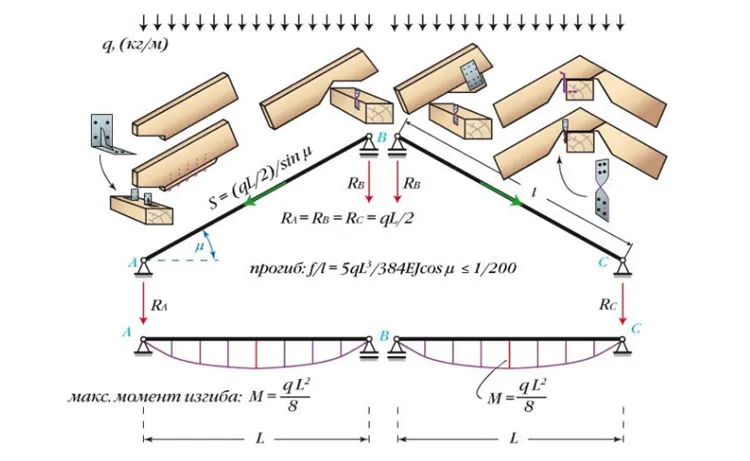

Безраспорные стропила
Стропила подвергаются лишь изгибу, без увеличения давления на стены. Можно выбрать один из трех вариантов устройства:
- Опора для стропил — это классический мауэрлат. Его также можно подшить опорными брусками. Для фиксации применяется врубка зубом. Используют дополнительный крепеж специальными прочными хомутами. Стропила верхней частью укладывают на конек, закрепляя «скользящей опорой». Верхние пробоины фиксируют.
- Нижние части стропил фиксируются к мауэрлату подвижным крепежом «ползуном». Актуально укрепление на штучный брусок с прочным гвоздем, или металлической планки сверху. В коньковой части стропила закрепляют попарно пробоинами, или каждую ногу к прогону отдельно.

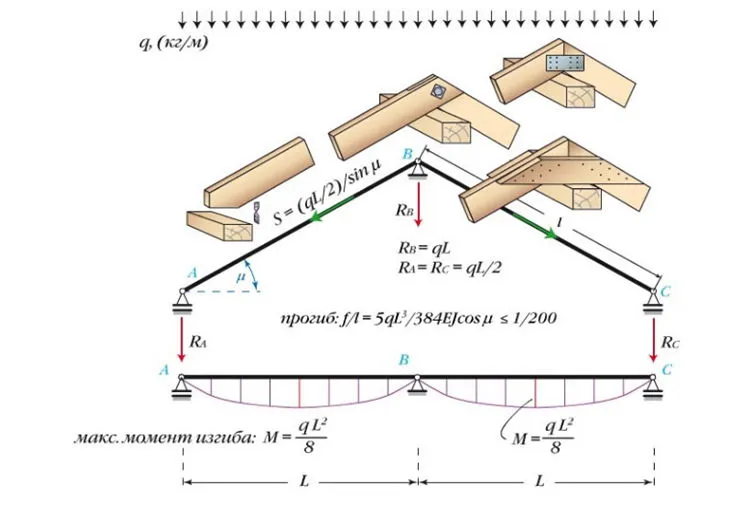

- В данном способе коньковый прогон и ноги стропил надежно фиксируют в одно целое. Параллельно коньку с двух сторон набивают тонкие бруски, или рейки. Здесь стропила прогибаются минимально.
Третий, более трудоемкий, вариант используется реже.

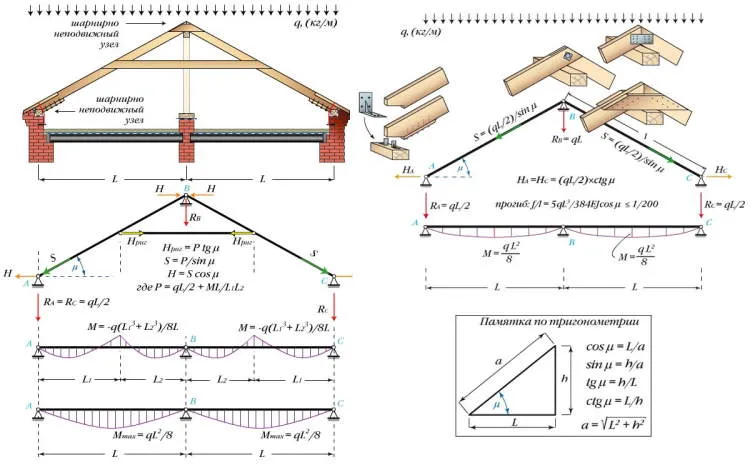

Распорные
Этот вариант идентичен предыдущему, но имеет свои особенности. Крепление стропильной ноги исключительно неподвижное и жесткое, оно передает распирающую нагрузку, вес на несущие стены строения.
При устройстве распорной наслонной стропильной системы, мауэрлат должен быть максимально прочно зафиксирован к стенам дома. Можно заложить пояс из железобетона по периметру стен.

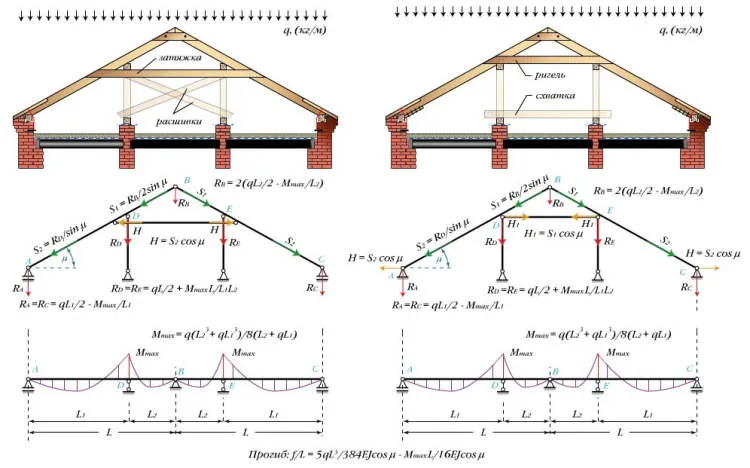

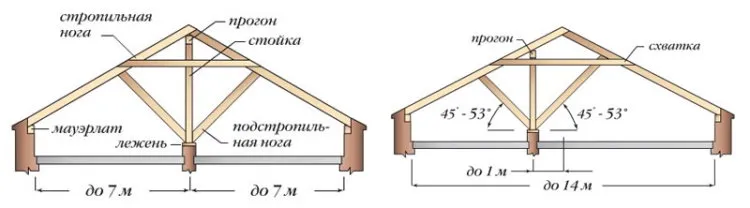

С подкосами
Подкос называют третьей ногой (подстропильной) стропил. Ее ставят под углом 45 гр., и она обеспечивает сжатие. Срез Угла подкоса должен строго соответствовать заданной величине. Для выбора сечения бруса, определяют нагрузку на сжатие.
На подстропильных балках
При наличии двух несущих стен в доме, выбирают две подстропильные системы:
- по длинной зоне крыши укладывают балки;
- под ними располагают стойки;
- на стойках лежат балки.
В качестве дополнительной опоры используют лежень и стены внутри дома. При отсутствии прогонов, стойки ставят под стропильные ноги. Дополнительно в нижней зоне можно применить схватки, которые аккуратно принимают нагрузки сжатия. Вверху стропила стыкуются и закрепляются стальными накладками. Вместо конька – распор.
Висячие
Этот тип стропильной системы рекомендован для обустройства небольших загородных домов/коттеджей, где длина стен не превышает 6 м.
Отличие в конструкции:
- стропильные ноги упираются на боковые стены дома;
- затяжка соединяет «пятки» смежных стропильных ног (ферма);
- вместо затяжек часто используют перекрытия в виде балок, особенно, при устройстве мансард;
- в верхней части стропила упираются друг в друга.
Этот упрощенный вариант будет уместен для летних, сезонных дач с «холодной крышей».
В качестве затяжек применяют металлические или древесные крепежные элементы. Чем выше располагается затяжка, тем более сильной и крепкой должна быть ее фиксация к стропильной системе. Затяжка снижает распирающую нагрузку от стропил на стены.

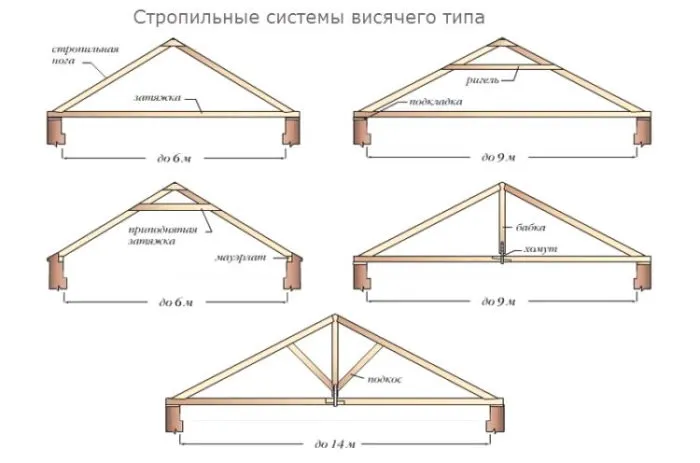

Стропильная система висячего типа подразделяется на несколько вариантов:

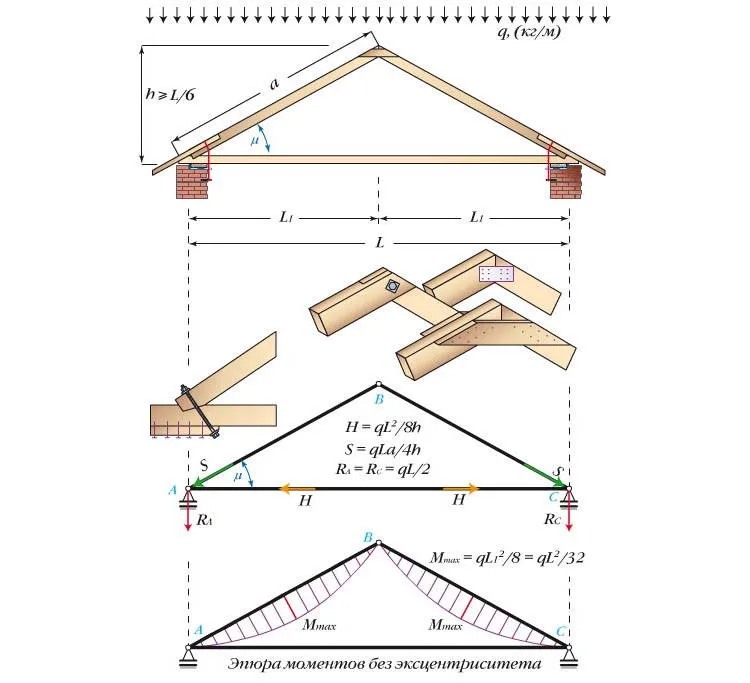

Треугольная арка на трех шарнирах

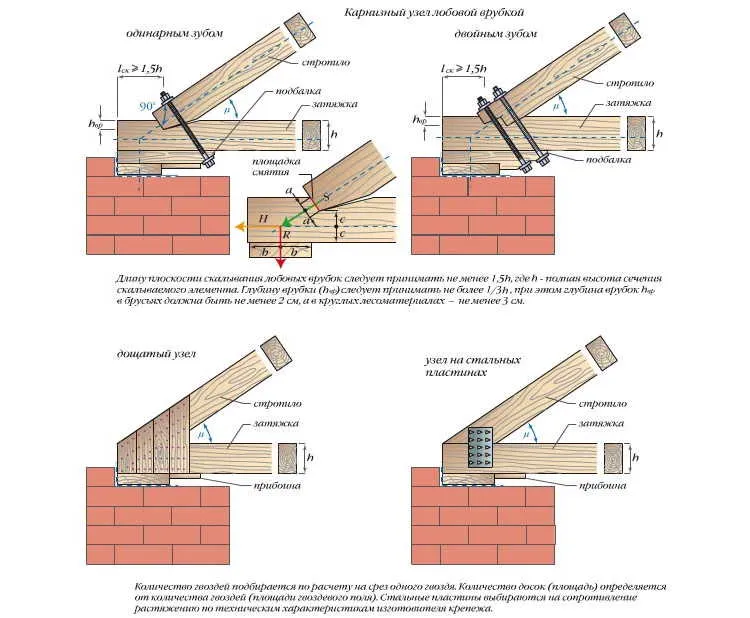

Самая простая конструкция в виде треугольника, верхние стороны которого подвержены нагрузкам на изгибы. Карнизный узел можно обустроить перпендикулярными врубками, или фиксацией пластинчатых крепежей.
Вариант с усилением
Устарелый способ для промышленных объектов, не используется в настоящее время. Его отличие – затяжка на коньке, подвеска из дерева (бабка), металлическая (тяж).

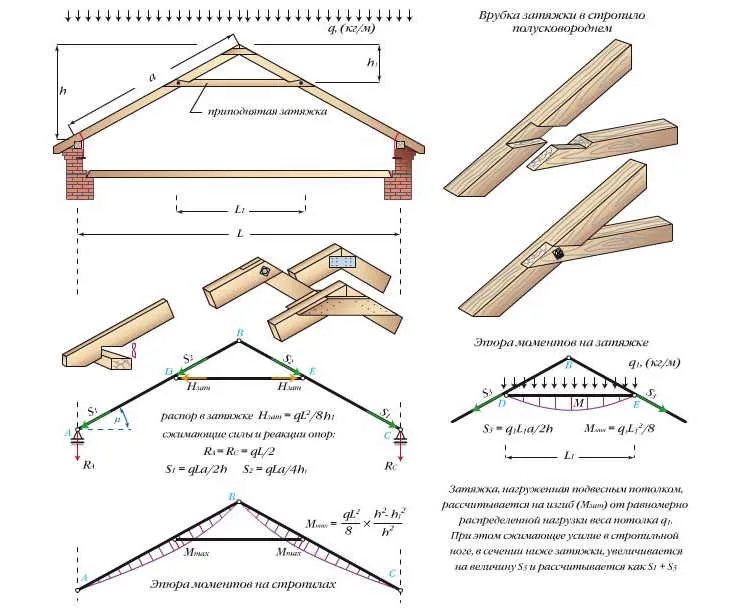

С приподнятой затяжкой
Целесообразно использовать для обустройства мансарды. Треугольная 3-х шарнирная арка с приподнятой затяжкой имеет затяжку вверху. Чем она выше поднята, тем больше нагрузка на растяжение. Этот вариант устойчивый и надежный, стропила удерживаются на мауэрлате по типу ползуна.
Края стропильных ног должны выступать за внешние стены объекта. Подвеска уравновешивает затяжку от провисаний.

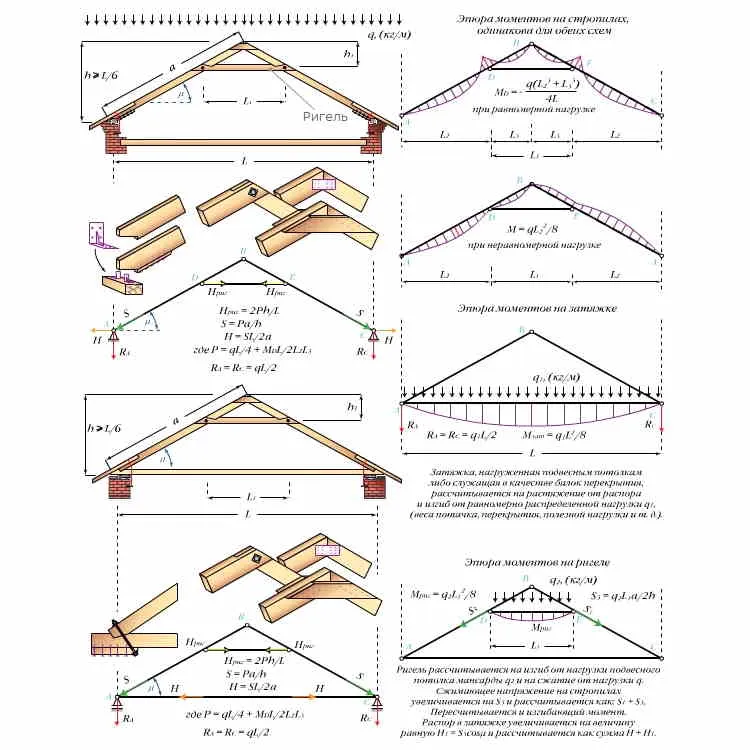

Арка в виде треугольника на трех шарнирах с ригелем
Систему выбирают, когда большие нагрузки распирания. В верхней зоне устанавливают ригель, а внизу фиксируют затяжку. При этом укреплять на стены мауэрлат не требуется. Конструкция очень крепкая и жесткая.

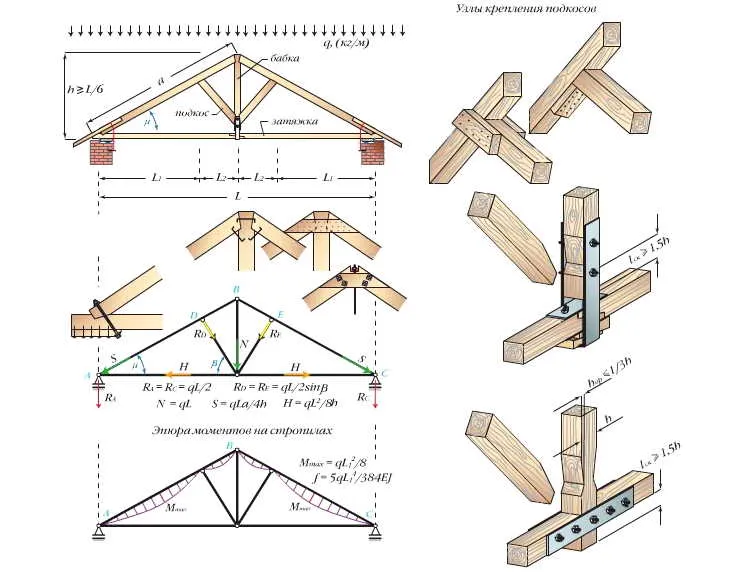

Усложненная с подкосами и бабкой
Эффективный способ при очень длинных стропильных ногах. Подкосы, выполняющие роль подпорок, убирают прогибание. Упор подкосов осуществляют в бабку, так как несущей стены у висячей системы нет.
Основная грузовая нагрузка приходится на верхнюю зону. Затяжка из составных элементов, опирается на хомут бабки, и тянет вниз коньковый узел.
Тонкости крепления ног
Стропильные ноги крепятся в верхней и нижней части системы, существуют разные способы фиксации.
Нижняя часть
Стропильная нога фиксируется к мауэрлату или непосредственно к перекрытиям.

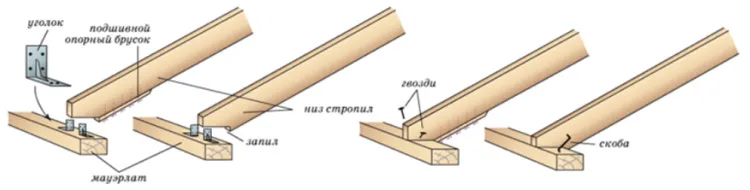

К мауэрлату можно закреплять стропила двумя способами:
- жестким – для наслонного типа, стропильная нога жестко закрепляется за счет врубки или доборного бруска, и крепежа;
- скользящим – крепежные элементы «салазки» или уголки с овальными отверстиями для крепежа, позволяют стропильной ноге слегка двигаться.
В качестве крепежа используют различные гвозди, шпильки с накладками из металла, а также скобы с гвоздями, гвоздевые стальные полосы с рядами зубьев. Актуальны кронштейны, саморезы, болты.
Верхняя часть

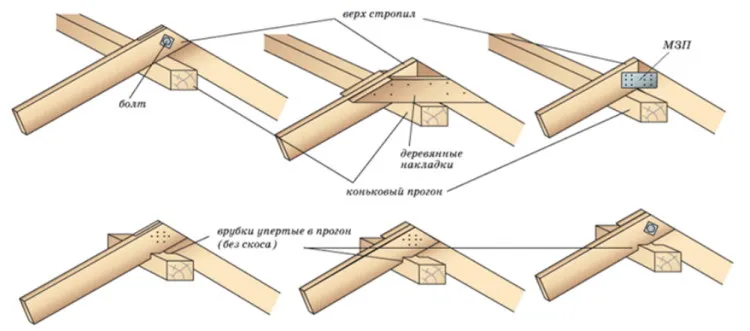

В коньковой части стропила тоже можно закреплять двумя разными способами:
- встык – спиливается под требуемым углом верхушка стропила и две противоположные ноги упираются стыками в точках спила, возможно, соединение крепежом (например, гвоздями 15 см) под углом;
- внахлест – крепеж между боковыми плоскостями шпильками;
- к коньку – крепеж делают непосредственно на коньковом брусе, стропила друг на друга не опираются.
Крепежные элементы должны соответствовать толщине скрепляемых модулей, иметь противокоррозийное покрытие.
Как обойтись без сложных расчетов?
Чтобы не погружаться в сложные инженерные расчеты, при которых можно допустить ошибку некомпетентному человеку, можно обратиться с профессионалами или специальному строительному калькулятору в интернете, который даст квалифицированный расчет, согласно занесенным параметрам дома.
Применение таблиц технической литературы ГОСТ также дадут ответ на требуемые вопросы.
Какая более экономически выгодная?
Выбирая конструкцию стропильной системы для двухскатной крыши, можно остановиться на варианте, который будет наиболее подходящим не только по конфигурации, но и с экономической точки зрения.
Так для небольшого загородного дома, летней дачи, террас или беседок с компактными размерами и длиною стен до 6 м целесообразно выбирать висячую стропильную систему. Здесь минимальное количество составляющих модулей и максимально простая, быстрая сборка – это снижает финансовые затраты. Например, треугольная арка на 3-х шарнирах.
Для коттеджей, зданий с большими параметрами профессионалы рекомендуют создавать более сложную, но и прочную, жесткую стропильную систему наслонного типа.
Безраспорная конструкция наиболее простая, но, если этого не достаточно, следует остановить выбор на конкретном варианте, который обеспечит долговечность, и износостойкость, даже если затраты будут немного выше.
Заключение
Конструкция стропильной системы двухскатной крыши имеет множество разных типов, вариантов и конфигураций. Она зависит от размеров, дома, этажности, намерения создания жилых помещений под крышей, или создания «холодной» крыши.
Состав кровельного пирога и выбор финишного покрытия создают дополнительную ощутимую нагрузку на стены, фундамент дома, которые также обязательно учитываются в расчетах.
Верно подобранная стропильная система двухскатной крыши обеспечит жесткость, устойчивость и долговечность всему архитектурному объекту.
